Насос малыш технические характеристики

Принцип работы и техника безопасности

На основе свойств электромагнитных колебаний передаваемых к поплавку-клапану, происходит колебание мембраны, и благодаря этому происходит повышение давления и проталкивание жидкости. Механизмы данного типа очень чувствительны, при перегреве и после окончания подачи всей массы воды, двигатель отключается с помощью автоматики, обеспечивающей контроль работы прибора.

Существует несколько моделей агрегатов, которые отличаются друг от друга по месту расположения отверстий для всасывания. Надежнее приобрести агрегат Малыш, имеющий верхний забор воды, потому что в его конструкции электродвигатель располагается внизу и поэтому охлаждается быстрее других моделей. Расположение всасывающих отверстий вверху способствует тому, что в агрегат не проникает грязь, находящая на дне водозабора. Это будет положительно влиять на эксплуатацию устройства и его длительность использования.

Модели с забором воды внизу необходимо постоянно проверять, так как илистые отложения и другие примеси могут попасть внутрь. Приобретать необходимо модели с термозащитой, которая сохраняет двигатель от перегрева. В случае расстройства работы клапанов и других незначительных поломках ремонт Малыша можно производить самостоятельно. К помощи профессионалов надо обращаться, когда гарантийный срок закончен и при замере двигателя, который перегорел. Модели с нижним забором рекомендуется дополнить установкой механического фильтра, препятствующего попаданию посторонних предметов в насос.

Чтобы избежать поломку насосного агрегата, при выборе модели надо правильно подобрать мощность, обеспечить устройству бережное обращение, соблюдение всех рекомендаций, предусмотренных изготовителем.

Техника безопасности

1. Запрещено прикасаться к насосу, включенному в электросеть.
2. При напряжении выше нормы, агрегат нельзя использовать.
3. Нельзя использовать устройство при повреждении шнура питания.
4. Передвигать насос и закреплять при помощи шнура питания запрещается.
5. При работе агрегата не допускается перекрывать поступление воды.
6. Бесперебойная работа прибора допускается не более 2 часов, с остановкой на 20 минут отдыха. Более 12 часов в сутки нельзя использовать агрегат.
7. Перекачивать воду с большими примесями и мусором не допускается.
8. Не разрешается пользоваться устройством людям и детям, имеющим недостаточный опыт или знания для правильной эксплуатации.

Обладатели насосов Малыш, соблюдающие меры предосторожности и правила эксплуатации, довольны приобретением устройства и характеризуют его только с положительной стороны. Производительность насосов Малыш высокая, несмотря на небольшой размер агрегата, невысокую мощность и цену

Виды

Насосы «Малыш» по особенностям конструкции можно разделить на несколько разновидностей:

Насосы с верхним забором воды. Практика показала, что подобные водяные насосы очень хорошие. Обусловлено это тем, что основная конструкция насоса располагается снизу и имеет полноценное охлаждение при работе. К тому же в такую установку не попадут загрязнения вроде песка, ила и так далее. Такие насосы отлично подойдут как глубинные для скважины. Хотя их лучше использовать все же на небольшой глубине.

Всего насосы серии «Малыш» делятся на три модели:

Классический «Малыш» является базовой моделью с нижним забором воды. Наиболее эффективен такой насос при работе на открытых водоемах, когда нужно подавать воду на большие расстояния, при откачке воды из подвалов и нижних этажей. Может откачивать воду до минимально возможного уровня. На него рекомендуется устанавливать специальные фильтры, чтобы внутрь не попали частички грязи.

Технические характеристики данной модели и условия эксплуатации следующие:

• тип погружного насоса: колодезный, скважинный;
• механизм насоса – вибрационный;
• максимальный напор – 60 метров;
• максимальный расход – 25 л/мин;

• глубина погружения в воду – 3 метра;
• потребляемая мощность – 240 Вт;
• потребляемый ток – 3,4 А;
• диаметр насоса – 98 миллиметров;
• уровень защиты – IP x8;

• размеры: ширина – 98 миллиметров, длина – 98 миллиметров, высота 255 миллиметров. Насосы данной модели могут иметь маркировку в виде букв.
• температура транспортируемой воды варьируется от 1 до 35 градусов;
• горизонтальная транспортировка воды производится максимум на 100-150 метров;
• вертикальная транспортировка воды производится не более чем на 40 метров;
• водоснабжающая система должна иметь не более трех точек забора воды;
• средняя производительность – 1 050 л/час;

• массовая концентрация механических примесей – не более 0,01%;
• отсутствует защитная автоматика от перегрева, фильтр от загрязнений, реле давления;
• устройство можно погружать на глубину не более 5 метров;
• корпус устройства изготовлен из алюминия;
• работает от обычной сети 220 В.

Технические характеристики данной модели имеют следующие отличия:

• наличие автоматической защиты от перегрева.
• напор – 20 метров;
• выдача воды – 0,432 кубометра в час;
• номинальная мощность – 165 Вт;
• насос и электропривод расположены в монолитном герметичном блоке;

Принцип работы, обзор модификаций

В зависимости от исполнения (Малыш, Малыш-М, Малыш-3) конструкция насоса будет несколько отличаться. Однако общий принцип работы остается неизменным для всех вибрационных погружных насосов: якорь и поршень приходят в движение в результате преобразования электрической энергии в механический эквивалент. По мере колебаний поршень выталкивает жидкость в напорный патрубок. В качестве основных узлов выступают: электромагнит и вибрационный узел.

Залитый компаундом электромагнит прочно закреплен внутри корпуса устройства. В его состав входит сердечник и катушки. Компаунд же выполняет функцию фиксатора магнитной системы, а дополнительно к тому выступает в качестве изоляционного и теплоотводящего материала. Вибрационный узел насоса состоит из следующих элементов: якорь, шток, амортизатор.

Устройство насоса Малыш позволяет забирать воду посредством всасывающего отверстия, расположенного в нижней части корпуса. У такой конструкции основное достоинство – это возможность откачать максимальное количество жидкости. Другие варианты: Малыш-М и Малыш-3. Они осуществляют забор воды из источника посредством всасывающего отверстия, расположенного в верхней части корпуса. При этом погружной насос практически все время находится в воде, поэтому не подвержен перегреву. К тому же при уменьшении уровня жидкости до критического подача прекратится, а вот насосы Малыш с нижним забором воды будут подавать загрязненную воду с примесями ила и песка.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности ремонта насоса Малыш своими руками

Необходимость в ремонте насоса Малыш чаще всего возникает из-за того, что в механизм из воды попадает мелкий мусор, а также образуются илистые отложения. Поэтому для продления срока службы оборудования, его необходимо регулярно разбирать и чистить. Видео ремонта насоса Малыш своими руками можно легко найти в интернете. Оно наглядно демонстрирует, что ремонт осуществляется в следующей последовательности:

• перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
• затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
• после снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

Встроенная автоматическая система защиты помогает насосу справиться с перепадами напряжения

Когда насос разобран, можно приступать к его чистке и ремонту. Помимо засоров, одной из частых причин поломок агрегата может стать отслоение эпоксидного компаунда в результате расширения корпуса при перепадах температур. Осуществить ремонт водяного насоса Малыш своими руками при такой поломке достаточно просто. Для начала следует небольшим молоточком простучать корпус, чтобы определить места отслоения компаунда. Там, где он отошел, звук будет тоньше. Потом нужно извлечь узел с компаундом, и при помощи болгарки нанести на корпус насечки. Такие же насечки в виде сетки нужно нанести на узел.

Затем на узел и на внутреннюю поверхность корпуса наносится герметик, лучше всего подойдет клей для стекла или другой аналогичный состав. Узел с нанесенным герметиком вставляется в корпус, к нему прилагается усилие около 300 кг. После того как герметик застынет, насос нужно собрать в обратном порядке.

В состав ремкомплекта насоса Малыш может входить герметик, но иногда надежнее воспользоваться дополнительными средствами.

Один из важных моментов при сборке насоса – это совпадение отверстий, которые расположены в центральной и верхней части резиновой прокладки устройства. Эти узлы симметричны, поэтому их взаимное расположение можно перепутать. Работоспособность устройства можно легко проверить, опустив его в ведро с водой. Высота струи воды из выходного патрубка без шланга должна составлять примерно 30 см.

Габаритные размеры электронасосов «Малыш»

Устройство и принцип работы

В первую очередь необходимо сообщить, что «Малыш» является насосом вибрационным. То есть, в его конструкции установлена мембрана, разделяющая насосный отсек на две части. Одна часть наполнена воздухом, через вторую прогоняется вода от всасывающего патрубка в подающий. Сама мембрана начинает вибрировать от работы электропривод, который превращает электрический ток в электромагнитные колебания. Последние передаются мембране по средству специального клапана-поплавка.

То есть, получается так, что колебания мембраны создают разность давлений. Когда она поднимается вверх, происходит всасывание воды через всасывающий клапан, потому что происходит расширение отсека, а значит, появляется разряжение, то есть, давление в отсеке падает. При опускании жидкость, наоборот, под действием уменьшения объема отсека, а значит, увеличении давления выталкивает воду через подающий клапан. Это и есть принцип работы насоса «Малыш».

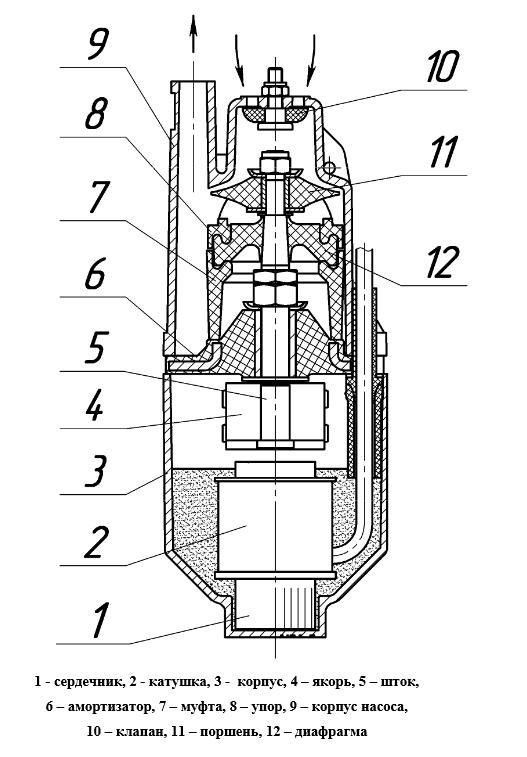

Устройство Малыша

Необходимо отметить, что вибрационные насосы очень чувствительны к перегреву, поэтому современные модели «Малыша» снабжаются системой автоматики. В основном это относится к электродвигателю, который начинает перегреваться, если через насос не проходит вода. В таких ситуациях он быстро выходит из строя. Что касается автоматики, то это обычный температурный датчик, который отслеживает температуру в моторном отсеке прибора. Он передает сигнал увеличения температуры на реле, которое при необходимости отключает насос.

Конструктивно все вибрационные насосы «Малыш» делятся на две группы:

• с верхним забором воды;
• с нижним.

С верхним водозабором

В первой позиции электродвигатель располагается в нижней части агрегата. Это большое преимущество, потому что таким образом он всегда находится в воде, от которой и происходит его охлаждение. К тому же надо отдать должное, что верхний водозабор гарантирует определенную чистоту воды. Просто в верхних слоях она всегда чище, чем в нижних. Плюс, нижний водозабор – это всегда риск захвата иловых отложений, которые быстро выведут из строя вращающиеся части насосной установки

Поэтому, выбирая насос «Малыш», обращайте на это внимание

С нижним водозабором

Какие параметры учитывать при выборе

При относительно невысокой цене, технические характеристики погружного насоса Малыш вполне удовлетворяют запросы современного пользователя:

• рабочее напряжение – 220Вт;
• производительность – 432 л/с;
• наличие верхнего и нижнего отверстий для забора воды;
• рабочая глубина – до 40 м;
• мощность – 245 Вт.

Разновидности моделей насосов Малыш

Цена насоса для воды Малыш варьируется в пределах от 1000 до 2000 рублей, при этом он обладает хорошими эксплуатационными характеристиками, которые позволили ему завоевать доверие среди пользователей. В современных модификациях дополнительно устанавливается встроенная автоматическая система защиты. Автоматика защищает насос от перегрева в результате сухого хода, а также позволяет двигателю оперативно реагировать на скачки напряжения в сети. Это очень актуально для загородных участков, которые не всегда могут похвастаться стабильным электроснабжением.

Автоматика водяного насоса Малыш отключает питание механизма при низком уровне воды в резервуаре. Уровень определяется при помощи поплавковой системы. При поднятии воды до определенного уровня двигатель насоса снова запускается. Система защиты работает от того же источника питания, что и сам насос.

Также следует понимать, что на современном рынке насосного оборудования представлено несколько модификаций данного агрегата.

Примеры погружения насоса Малыш с верхним и нижним забором воды в скважину или колодец

Классический насос Малыш

Особенность данной модели состоит в том, что она предназначена для подачи воды на большое расстояние. Классический Малыш эффективно перекачивает воду на 100-150 м, поэтому часто применяется для полива больших дачных участков. Величина диаметра шланга для насоса Малыш – 18-22 мм.

Эта модель не предназначена для работы в загрязненной среде, допустимая концентрация примесей не должна превышать 0,01%. Также есть требования к температуре перекачиваемой воды – не выше 35?С.

Базовая модель не оснащается защитой от перегрева, фильтром и реле давления. И если фильтр еще можно установить своими силами, то без остальных модификаций придется обойтись. Конечно, все это напрямую влияет на цену агрегата, ведь она гораздо ниже, чем у других моделей. Погружаться базовая модель может максимум на 5 м, а забор воды осуществляется через нижний клапан.

Таблица технических характеристик насосов Малыш

Насос Малыш-М

Данная модель по своим техническим характеристикам практически ничем не отличается от классической, кроме того, что забор воды осуществляется через верхний клапан. Поэтому данную модификацию насоса для скважин Малыш рекомендуется использовать там, где невозможен нижний забор по причине высокой загрязненности дна.

Малыш-К

Обладает теми же характеристиками, что и базовая модель, но может похвастаться встроенной защитой от перегрева. Такую модель можно эффективно использовать для длительной непрерывной работы без присмотра.

Устройство нансосов «Малыш-М» и «Малыш-К» с верхним забором воды

Малыш-З

Погружной насос для скважины Малыш-3 является наиболее актуальным для использования в небольших колодцах. Он характеризуется ненамного дороже, чем базовая модель, но при этом может похвастаться существенными конструкционными отличиями:

Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды.
Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине.
Агрегат выдает 0,432 м?/час при напоре 20 м.
Вес устройства не превышает 3 кг.

Также насос данной модели имеет компактный размер, а в комплекте к нему имеется защищенный от воды кабель. Фильтр для воды в базовый комплект поставки не входит, но его легко можно приобрести и установить своими силами.

Мощность вибрационного насоса Малыш, в зависимости от модели, колеблется от 185 до 240 кВт

Установка насоса

Чтобы подключить погружной насос «Малыш», необходимо использовать прорезиненный шланг с соответствующим диаметром. Он присоединяется при помощи эластичного хомутика к выходу прибора. Для его укрепления можно воспользоваться металлической проволокой. Если устройство будет использоваться в зимний период, то в шланге проделывается дырка, предотвращающая при низких температурах перемерзание воды. На лето она заклеивается. Перед приобретением насоса, рассчитывают номинальную длину кабеля таким образом, чтобы он свободно дотягивался до источника питания. Агрегат погружают в воду при помощи специального троса из капрона.

Работающий агрегат постоянно вибрирует. Чтобы исключить порчу устройства, на него для дополнительной защиты одевают кольцо из резинового материала, смягчающее соприкосновение с колодезными стенами. В целях выравнивания положения насоса и предотвращения ударов о стенки, его крепят к специальной перекладине тросом, изготовленным из какого-либо эластичного материала. Перекладина помещается на самом верху и натягивает удерживающий трос. Электрический шнур, наоборот, располагается на перекладине свободно. После погружения прибором можно пользоваться сразу. Расстояние между дном и корпусом помпы зависит от типа расположения заборного приспособления. Для устройств с нижним патрубком этот отрезок должен составлять 1 м. Если всасывающий патрубок находится в верхней части, то насос можно погрузить намного ниже. Но корпус не должен иметь соприкосновений с дном, чтобы избежать повреждения прибора.

Если необходимо применить насос в мелких водоемах или с его помощью убрать воду из различных подтопленных помещений, то помпу помещают на самый низ, используя в качестве прокладки лист из резины.

Для защиты устройства от засоров и повышения качества полученной воды рекомендуется установить специальный фильтр.

Сфера применения насоса

Использование насоса Малышок возможно для решения широкого спектра задач, это оборудование применяется на садово-огородных участках, в подсобных хозяйствах, на фермерских угодьях и на дачах. Учитывая универсальность насоса, его можно использовать со следующими целями:

• устройство оросительной и поливной системы на садовом участке, полив полей и орошение посадок, кроме того, оборудование можно эффективно использовать для откачки воды из искусственного водоема или, наоборот, его наполнения;
• закачка воды из скважины или колодца в водопроводную систему или специальные емкости, с помощью данного насоса можно легко обеспечить водой все точки забора на дачном участке среднего размера;
• откачка воды из подвалов и подсобных помещений в случае затопления.Компактные габариты, простота подключения и эксплуатации оборудования отлично подходят для этих целей.

Погружной вибрационный насос Малыш пользуется большим спросом на рынке — это одно из лучших соотношений цены и качества

В зависимости от специфики использования, можно выбрать вариант насоса Малыш с нижним забором воды или же с верхним. Вариант с нижним забором наиболее эффективен при использовании в колодцах или скважинах с диаметром более 100 мм. Также такое оборудование хорошо подходит для откачки воды из мелких резервуаров, то есть пригодится при затоплении помещений или откачке воды из низин. Минус нижнего забора – высокий риск попадания грязи и различных мелких частиц, поэтому на входное отверстие оборудования с нижним забором рекомендуется устанавливать фильтр.

Насос с верхним забором не только не позволяет мусору попасть вовнутрь, но и характеризуется более эффективным охлаждением и практически не боится перегрева. Такой насос можно смело оставить работающим без присмотра, что позволяет использовать его с целью обеспечения непрерывной работы автономной системы водоснабжения. Также данный тип техники применяется для подъема воды из скважин и колодцев.

Принцип работы насоса Малыш с верхним забором воды в водоеме: 1 — насос, 2 — защитное кольцо, 3 — хомут, 4 — трос (шнур) капроновый, 5 — связка, 6 — шланг, 7 — шнур питания, 8 — пружинящая подвеска, 9 — перекладина

Принцип работы насоса Малыш

Как и любой другой вибрационный насос, Малыш работает по инертному принципу — это означает, что в его корпусе имеется вибратор, который придает жидкости колебательные движения. Вибратор представляет из себя якорь, к которому прикреплен шток. Когда насос включается в сеть, якорь притягивается к магниту, затем магнит выключается, и специальная пружина возвращает якорь со штоком в исходное положение. Такие колебания происходят примерно 50 раз в секунду.

По характеристикам насоса Малыш видно, что такая простая конструкция, тем не менее может обеспечивать достаточно высокое давление жидкости в системе водоснабжения.
