Какие трубы отопления для частного дома лучше выбрать: варианты и преимущества

Виды

Трубы выпускаются для различных сфер применения, например, изделия из сплошного полипропилена с небольшим внутренним диаметром успешно применяют для устройства теплых полов, а материалы с дополнительным армированием прекрасно себя показывают при прокладке отопительного контура.

Со стекловолокном

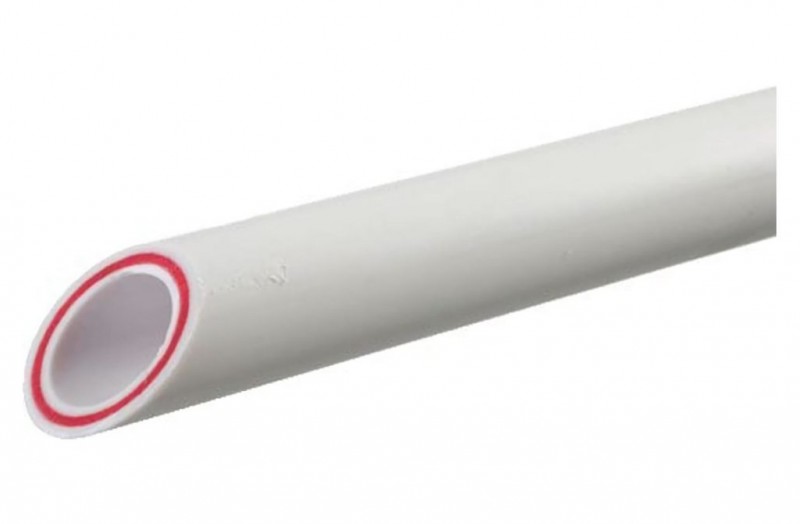

Полипропилен, армированный стекловолокном, выполняется способом соэкструзии, когда волокно внедряется между двумя слоями применяемого пластика.

Особенности изделий со стекловолокном:

• менее подвержены растяжению при нагревании;
• хорошо держат форму;
• выдерживают изменение давления в сети;
• не расслаиваются в процессе эксплуатации;
• считаются самыми прочными из всех разновидностей;
• при монтаже не требуют дополнительной зачистки в местах пайки.

С алюминием

Материалы с алюминиевым слоем хорошо выдерживают температурные колебания, имеют минимальное тепловое расширение и практически не теряют первоначальной формы при высоких температурах, что является неоспоримым преимуществом.

Особенностью армированных изделий при монтаже является правильная зачистка в местах соединения с фитингами. Если отказаться от данной процедуры, то система отопления быстро выйдет из строя, и придется переделывать все в процессе эксплуатации.

Из сплошного пластика

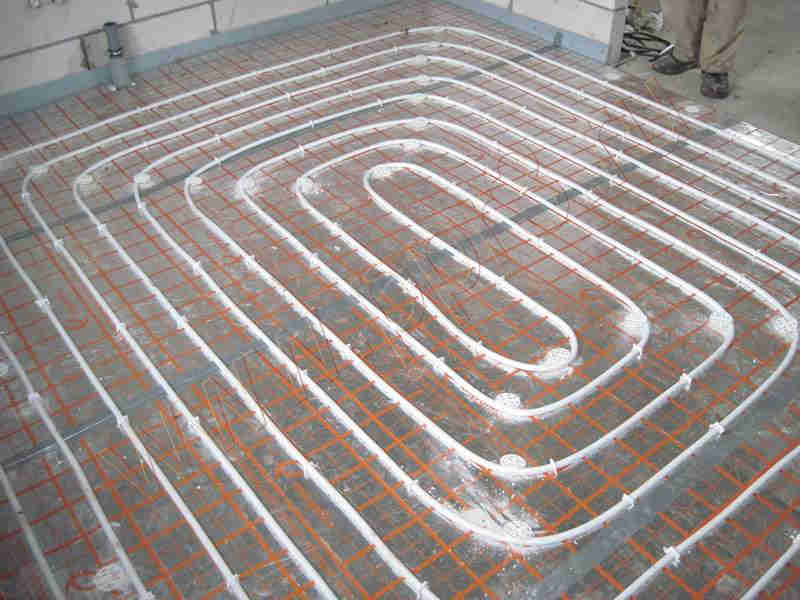

Изделия из сплошного пластика хороши для устройства теплых полов и использования в скрытой проводке. Бетонное основание служит прекрасным армирующим материалом, защищая трубопровод от внешних воздействий, способствуя уменьшению теплового расширения. Простота монтажа и надежность пайки позволяют забыть о проблеме протекающих соединений на весь срок эксплуатации.

К положительным моментам использования труб относятся:

• гибкость;
• длина, достигающая 200 метров;
• особая молекулярная память, способствующая возврату к первоначальному виду во время остывания.

Металлопластиковые

Отопительная система из металлопластика выгодно используется в домах, где колебания температуры теплоносителя превышают 90°С. Трубы не провисают под высокой температурой, сохраняя первоначальный вид. Слабым местом в системе являются соединительные фитинги, которые при остывании теплоносителя могут давать течь и потому требуют постоянного дополнительного обслуживания.

Применять данный материал для устройства скрытой проводки, например, для теплых полов и устройства водоразбора без доступа к местам соединений, не рекомендуется.

Практические рекомендации

Неправильный выбор диаметров изделий чреват многими неприятностями: протечками (из-за гидродинамических ударов или превышения давления в магистрали), повышенным расходом эл/энергии (топлива) по причине низкой эффективности системы и рядом других. Поэтому монтировать ее по принципу «как у соседа (кума, свояка)» не следует.

Если контур состоит из разнородных труб, то придется делать специальные расчеты для каждого участка (линии) трассы. Отдельно – для пластика, металла (сталь, медь), применять различные коэффициенты и так далее.

Решить такую задачу может лишь специалист. В подобных ситуациях самостоятельно заниматься расчетами не стоит, так как ошибка может быть весьма значительной. Услуги профессионала обойдутся гораздо дешевле, чем последующая переделка коммуникаций, да еще и в отопительный сезон.

Подключение всех приборов (расширительный бак, батареи и других) контура осуществляется трубами одного сечения.

Для исключения образования воздушных пробок (в случае некоторых ошибок в расчетах) на каждой линии следует установить так называемые воздухоотводчики.

Технические характеристики

Основное разделение происходит по номинальному рабочему давлению. В маркировке имеется соответствующее обозначение PN и число означающее давление в барах, при котором производитель гарантирует срок службы не менее 50 лет. Номинальный ряд 10, 16, 20, 25, 30, 35 бар.

Второй важный параметр – это диаметр трубы

Указывается внешний размер вместе с толщиной стенки, что важно учитывать при выборе, опираясь на проектные расчеты, особенно для отопления с естественной циркуляцией

Главным определителем для полипропиленовых труб является трехбуквенный код PPx, в котором РР – обозначает непосредственно полипропилен, а третья буква определяет добавочный химический элемент: В (блоксопоример), H (гомосополимер), R (рандомсополимер), s.

Для систем теплого пола и низкотемпературного отопления подойдёт PPR PN10(16). Для высокотемпературных систем, в том чисел центрального теплоснабжения только PPRC(s) PN20(25).

Только трубы от PN 20 и выше армируются стекловолокном или алюминиевой фольгой, узнать из маркировки способ усиления можно только из соответствующего нормативного документа, который регламентирует их производство, и чей номер указывается последними 15-тью цифрами в маркировке. При покупке достаточно просто посмотреть на срез выбранной трубы.

Маркировка(F – стекловолокно,A – алюминий)	Номинальное давление, бар	Рабочая температура, °С	Коэффициент линейного расширения *10-4 м/°С	Диффузия кислорода, мг/м2 в сутки
PN 10	10	До 45	1,5-1,8	900
PN 16	16	60	1,5-1,8	900
PN 20 F	20	80	0,25-0,3	900
PN 20 A	20	80	0,26-0,35	0-600
PN 25 F	25	95(110)*	0,25-0,3	900
PN 25 A	25	95(110)*	0,26-0,35	0-600

* Значение максимальной температуры в 110°С скорее маркетинговый ход некоторых производителей. Полипропиленовые трубы способны выдержать ее без последствий только короткое время.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Лучшие трубы для системы отопления

Отопительная система должна не изменять свои рабочие характеристики под воздействием высоких температур и давления, обладать низким тепловым линейным расширением. Необходимо учитывать, что теплоноситель может быть не только химически нейтральной водой, но и антифризом. Трубопроводы должны быть устойчивы к химическому воздействию. Всем этим требованиям соответствуют армированные полипропиленовые трубы для отопления, усиленные фольгой из алюминия или композитным стекловолокном.

Эксперты проанализировали продукцию 11 отечественных и зарубежных брендов. По результатам тестов были отобраны 4 лучшие марки, продукция которых отвечает действующим СНиПам. Они способны обеспечить безаварийную эксплуатацию системы теплоснабжения.

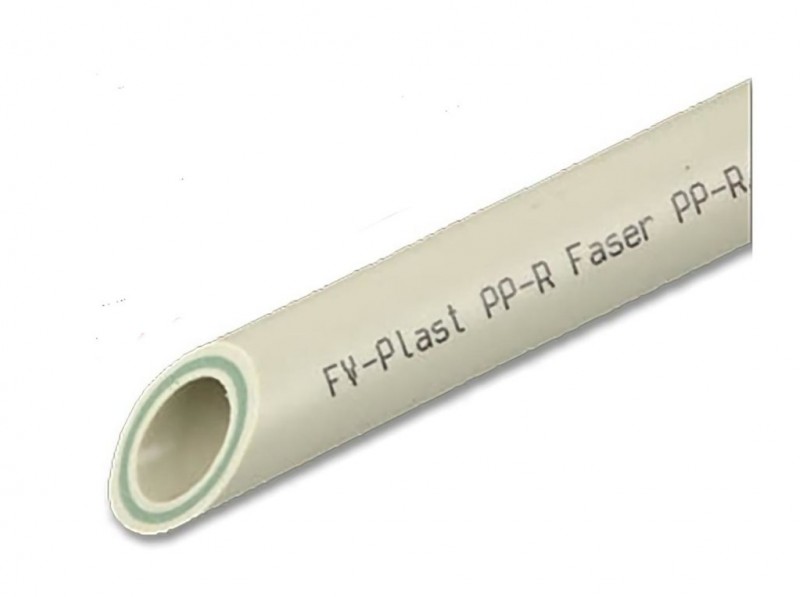

FV Plast Faser 20

Универсальные трубы чешской компании Faser для водо- и теплоснабжения с внешним диаметром 20 мм. Рекомендуется для транспортировки теплоносителя, нагретого до температуры 95ºС. Стенки с толщиной 3,4 мм армированы стекловолокном.

Монолитная конструкция превращает полипропилен в композитный материал и позволяет выдерживать давление в 20PN. Внутренняя поверхность – полипропилен PP-R, который обеспечивает высокую гигиеничность и низкое сопротивление потоку теплоносителя. Поставляется хлыстами длиной 4 м, что делает транспортировку простой и удобной.

Достоинства:

• Высокая жесткость на изгиб;
• Низкое линейное расширение при тепловом воздействии;
• Не нуждается в зачистке при сваривании во время монтажа;
• Устойчивость к агрессивным веществам;
• Низкая шероховатость внутренних стен.

Недостатки:

Дефицит продукции в специализированных магазинах.

Минимальное линейное расширение позволяет сократить расстояние между опорами. Это упрощает монтаж и снижает расходы.

Dizayn Sirena PN-20

Компания из Турции выпускает полипропиленовые трубы для отопления частного дома из сырья европейского и российского производства. Используется PP-R 100, безопасный для здоровья человека.

При монтаже используется раструбная сварка с помощью паяльника. Рекомендованная температура теплоносителя 95ºС. Высокие прочностные характеристики позволяют выдерживать давление в 20PN.

Поставляется хлыстами длиной 4 м. Выпускается на российском заводе в Алабуге, качество изделий соответствует действующим СНиПам.

Достоинства:

• Срок эксплуатации превышает 50 лет;
• Низкая цена;
• Простой монтаж;
• Низкое сопротивление потоку;
• Широкий ассортимент фитингов.

Недостатки:

Отсутствие армирования.

Kalde Orange (3202-tfr-500000)

Компания Kalde на своих заводах в Турции выпускает трубы и комплектующие из полипропилена с 2002 года и является ведущим экспортером этой продукции в своей стране, поставляя ее на европейские рынки.

Линейка Orange создается из полипропилена европейского производства. Для армирования используется стекловолокно, что увеличивает прочность, снижает линейное расширение. Рекомендуется для систем обогрева коттеджей с максимальной температурой теплоносителя 75ºС.

Достоинства:

• Толщина стенки 8,3 мм;
• Стабильная геометрия сечения;
• Простой монтаж;
• Износоустойчивость.

Недостатки:

Максимальное давление в системе 10PN.

Valtec PP-Fiber PN 20 Vtp.700.FB20.20

Компания Valtec выпускает весь спектр сантехнического оборудования для систем отопления, предлагает лучшую техническую поддержку клиентам. Серия PP-Fiber PN 20 отличается эффективным армированием стекловолокном, толщиной стенки 2,8 мм и возможностью транспортировать теплоноситель, нагретый до +90ºС. Максимально разрешенное давление в системе, при использовании труб этой серии, не должно превышать 20PN.

Достоинства:

• Низкое линейное расширение при высоких температурах;
• Простой монтаж;
• Хорошая эластичность;
• Гарантия на отводы до 10 лет.

Недостатки:

Завышенная цена.

Какие встречаются полипропиленовые трубы

Существует два основных типа конструкций труб из пропилена – цельные и армированные. Последняя разновидность обладает значительно меньшим показателем температурного удлинения, чем выгодно отличается от цельных изделий. Различная длина полипропиленовых труб поможет быстро и эффективно подобрать трубы по размеру, в соответствии с проектом

Также важно знать, какие бывают полипропиленовые трубы по способу армирования.

Армируют изделия из полипропилена так:

1. Трубу по внешней стороне покрывает алюминиевая фольга.
2. Алюминий находится внутри трубы, в районе наружного края.
3. Труба усиливается стекловолокном.
4. Для усиления используется композитный материал.

Способы соединения полипропиленовых изделий

Одним из самых надежных способов соединений участков полимерного трубопровода считается их сваривание

Если рассматривать все существующие методы соединения труб, выполненных полипропиленом, выделяют три основных технологии:

• холодная сварка;
• соединение с помощью термоэлектрических фитингов;
• диффузная пайка.

Первый способ применяется не так часто. Актуален в случае, когда нужно соединить небольшое количество элементов трубопровода, причем, только холодного водоснабжения. Способ заключается в нанесении на стыкуемые полимерные поверхности специального размягчающего материал состава, после чего элементы соединяются и удерживаются определенный период в стабильном положении. Полученный стык не уступает по прочности «горячим» методам сваривания, при этом не требуется использования специального оборудования. Однако холодная сварка имеет недостатки, такие как:

• невозможность применения для ГВС и отопления;
• паять таким способом намного дольше;
• метод не пригоден для армированных полипропиленовых труб.

Спаять полипропиленовые (ПП) трубы можно с помощью специальных термоэлектрических фитингов. Соединительные элементы бывают различной конфигурации (так же, как и обычные фитинги), с той особенностью, что в их тело вмонтирована нагревательная спираль, соединенная с выведенными наружу контактами. Концы соединяемых отрезков трубопровода вставляются в фитинг с двух сторон. При подаче на клеммы электротока с определенными параметрами (источник – специальный сварочный аппарат), внутренняя поверхность соединительного элемента разогревается, расплавляя, в том числе, и соединяемые трубы, за счет чего происходит спайка поверхностей.

Таким способом спайки ПП-изделий пользуются профессионалы при прокладке крупных веток газопроводов и других коммуникаций, где особенно важна надежность соединения. Для прокладки бытовых трубных сетей различного предназначения термоэлектрические фитинги использовать не целесообразно, так как аппаратура и сами соединительные элементы дороги. Здесь вполне достаточно применения следующего метода, наиболее распространенного для пайки полипропиленовых труб.

Какие бывают и какие лучше

По строению полипропиленовые трубы бывают трех видов:

• Однослойные. Стенки полностью сделаны из полипропилена.
• Трехслойные:
  • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
  • армированные фольгой — конструкция похожа.

Теперь коротко о том, зачем армируют полипропиленовые трубы. Дело в том, что этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы при нагреве на 100°C становится длиннее на 150 мм. Это очень много, хотя никто не будет нагревать их настолько, но и при меньших дельтах температур увеличение длинны не менее впечатляющее. Для нейтрализации этого явления ставят компенсационные петли, но такой подход спасает не всегда.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — они стали делать многослойные трубы. Между двумя слоями чистого пропилена они закладывают стекловолокно или алюминиевую фольгу. Эти материалы нужны не для укрепления или каких-либо других целей, а только для уменьшения теплового удлиннения. Если есть прослойка стекловолокна, температурное расширение в 4-5 раз меньше, а с прослойкой из фольги — в 2 раза. Компенсационные петли по прежнему нужны, но ставятся они реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90°C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95°C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70°C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

https://youtube.com/watch?v=fKf2kG7gHvw

Техника монтажа

Во время прокладки полипропиленовых труб гнуть их нельзя, точнее радиус изгиба нужен очень большой, порядка 10-12 радиусов. Все повороты и тем более разветвления выполняются с помощью широкого набора фитингов. Используется единственный вариант, допустимый для систем отопления – соединения диффузионной пайкой.

Из инструментов для монтажа потребуется:

• труборез;
• шейвер;
• паяльная станция с набором насадок под различные диаметры.

Следует учесть несколько важных правил, без которых нельзя гарантировать надежное соединение:

Срез должен быть идеально ровным, без заусенцев и скосов, строго под 90 градусов. Обязательно снимается фаска и выбирается алюминиевая фольга, если она есть.
Поверхность трубы, вставляемая в фитинг, и внутренняя поверхность последнего должны быть чистыми и обезжиренными.
Настраивать паяльную станцию следует, исходя из толщины стенок и диаметра трубы

Важно строго выдерживать необходимое время пайки.

Температура воздуха в помещении для проведения работ должна быть не ниже +5°С, желательно не ниже +15°С.

Перед началом работ важно полностью продумать маршрут прокладки, выполнить проходы через стены и установить крепления на ограждающие конструкции. Крепления не должны располагаться ближе 10 см от фитинга «колено» или «тройник»

Крепления обязательно должны быть скользящими без жесткой фиксации. Все это позволяет снизить влияние теплового расширения.

По большей части сложные элементы со значительным количеством поворотов и фитингов лучше собирать отдельно, строго по размерам и монтировать к основной части уже на месте.

Если опыта пайки еще нет, предварительно лучше поэкспериментировать на ненужном куске трубы и нескольких фитингах.

Паяльник включается для прогрева за 10-12 минут перед началом работ. Рабочая температура паяльника +260оС. Время прогрева рассчитывается, отталкиваясь от внешнего диаметра. Точные данные указаны в таблице.

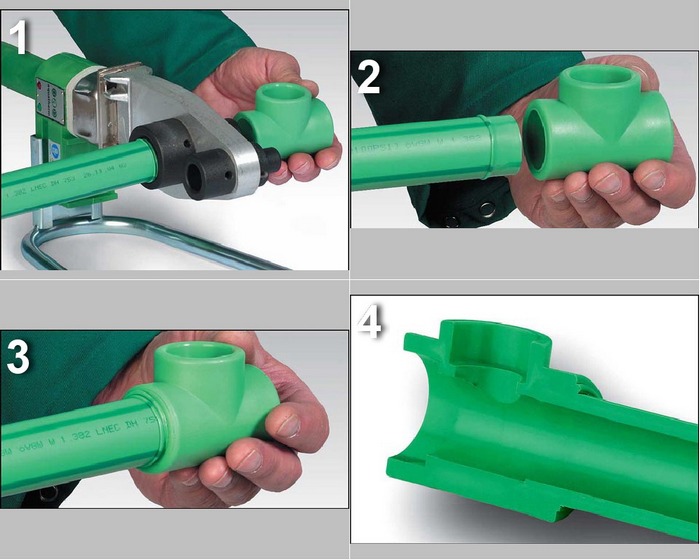

Порядок выполнения работ:

1. Труборезом отрезается кусок трубы нужной длины. Учитывается запас с обоих сторон на вход в фитинг. Точное значение лучше соотносить с глубиной гильзы на паяльнике для вставки трубы и длиной дорна до упора для нагрева фитинга.
2. Край выравнивается и подготавливается фаска с помощью шейвера.
3. Чистой салфеткой протираются места соединений, можно использовать спирт или бензин «Галоша» в небольшом объеме для обезжиривания поверхности.
4. Одновременно труба и фитинг вставляются в гильзу и одеваются на дорн паяльника, соответственно. Выдержав требуемое время, без прокручиваний или перекосов детали снимаются с паяльника и сразу же стыкуются. Время на стыковку примерно 6 секунд. Не допускается прокручивать детали или перекашивать. Только выверить соосность и с нажимом вставить до упора. Деталь не отпускать примерно 10-15 секунд, пока полипропилен не схватится.

Важно вставить трубу ровно на то расстояние, которое требуется для достижения ее краем ограничителя внутри фитинга. Без опыта желательно заранее маркером пометить на трубе отметку глубины

При соединении метка сместится вместе с излишком материала, но сориентироваться все равно поможет.

При правильном монтаже соединение полипропиленовой трубы фитингом не уступает по прочности самой трубе, что фактически недостижимо для любого другого материала и способа соединения.

С особой аккуратностью следует относиться к прогреву паяльником соединяемых элементов на весу. Желательно позвать на помощь второго человека, который сможет удерживать на месте паяльник и вовремя его убрать, чтобы не допустить брака.

https://youtube.com/watch?v=fKf2kG7gHvw

Схема отопления в частном доме

В частных домах часто используется однотрубная система отопления с циркуляционным насосом.

Схемы отопления в частном доме, с трубами из полипропилена, могут быть самыми разными. Например, ничто не мешает проложить однотрубную систему, дополненную циркуляционным насосом – она обеспечит интенсивное протекание теплоносителя и равномерный прогрев помещений. Возможно применение вертикальных двухтрубных систем с нижней и верхней разводкой. Хотите сделать горизонтальную разводку – пожалуйста.

Таким образом, в частных домах используются самые разные схемы отопления. Они хорошо прогревают помещения, но в них крайне желательно использовать циркуляционные насосы. Благодаря этому обеспечивается нормальная циркуляция теплоносителя.

Виды соединительных элементов

Соединительных элементов, помимо фитингов, может быть несколько:

• Муфта – деталь в виде колечка. Она предназначена для скрепления двух труб. Внутренний размер муфты должен соответствовать наружному размеру основной детали;
• Переходник – фитинг в виде бочонка с колечком меньшего диаметра. Переходники бывают с внутренней и внешней резьбой. Переходы диаметров просто необходимы для подсоединения стояка с горизонтальными трубами разводки отопления;
• Уголок. Из названия понятно, что элемент изогнут под углом. Он нужен для того, чтобы образовать угловой стык между трубами. Некоторые умельцы отказываются от уголков и предпочитают нагреть пластик до 140C°, придать ему нужный изгиб. Это может привести к снижению пропускной способности водопровода и увеличить возможность протечек. Уголки выпускают с изгибом в 45 или 90C°. Детали с резьбой очень часто используют для монтажа полотенцесушителей или батарей отопления;
• Крестовина и тройник. Очень часто приходится монтировать вместе несколько узлов системы. Крестовина соединяет отвод четырёх направляющих в стороны, на тройнике соответственно можно сделать три разветвления. И те и другие детали могут быть без резьбы и с резьбой под разные виды труб;
• Обводы. Нередко, во время проведения отопления на пути встречается технологическое препятствие, которое необходимо обойти. В этом случае применяются обводы. Они дают возможность изменить траекторию трубы, не нарушая её целостность;

• Компенсаторы температуры. Это простоя конструкция гибкой формы, внешне напоминающая свёрнутую петлю, выполняет нужную функцию. При резком повышении температуры и давления воды в трубах эта важная деталь компенсирует расширение внутри системы трубопровода. Устройство легко монтируется в конструкцию, повышает её долговечность без протечек.

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов.

Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора.

Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном.

Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Армирование из алюминия

Встречаются сплошные и перфорированные образцы данного типа. Сама перфорация выглядит как мелкая алюминиевая сетка. Процесс экструдирование полипропилена сопровождается попаданием текучего и вязкого вещества на перфорацию, что приводит к сцеплению металла и полимера. Благодаря алюминиевому армированию достигается заметное снижение коэффициента теплового расширения.

Однако монтируются подобные инженерные системы с некоторыми сложностями. При проведении раструбного сваривания потребуется перед началом работы снять алюминиевую оболочку и наружный полимерный слой. В дальнейшем труба зачищается согласно параметру внутреннего диаметра фитинга.

Что касается труб, в которых наружный слой перед установкой можно не удалять, то они обладают следующими недостатками:

1. Фитинг может зафиксировать только наружную часть изделия: обычно это – половина толщины стенок.
2. Сварочный аппарат должен обязательно иметь насадку.
3. Когда труба отрезана, ее нужно также заторцевать.

Определение диаметра труб для однотрубной системы с принудительной циркуляцией

Принцип остается тем же, меняется методика. Давайте используем другую таблицу для определения диаметра труб с иным принципом занесения данных. В ней оптимальная зона скоростей движения теплоносителя окрашена в голубой цвет, значения мощностей находятся не в колонке сбоку, а внесены в поле. Потому сам процесс немного другой.

Таблица для расчета диаметра труб отопления

По этой таблице рассчитаем внутренний диаметр труб для простой однотрубной схемы отопления на один этаж и шесть радиаторов, подключенных последовательно. Начинаем расчет:

1. На вход системы от котла подается 15 кВт. Находим в зоне оптимальных скоростей (голубой) значения близкие к 15 кВт. Их два: в строке размером 25 мм и 20 мм. По понятным причинам, выбираем 20 мм.
2. На первом радиаторе тепловая нагрузка снижается до 12 кВт. Находим это значение в таблице. Получается, что от него идет дальше такого же размера — 20 мм.
3. На третьем радиаторе нагрузка уже 10,5 кВт. Определяем сечение — все те же 20 мм.
4. На четвертый радиатор, судя по таблице, идет уже 15 мм: 10,5 кВт-2 кВт=8,5 кВт.
5. На пятый идет еще 15мм, а после него уже можно ставить 12 мм.

   Схема однотрубной системы на шесть радиаторов

Еще раз обратите внимание, что в расположенной выше таблице определяются внутренние диаметры. По ним затем можно найти маркировку труб из нужного материала

Кажется, проблем с тем, как рассчитать диаметр трубы отопления, быть не должно. Все достаточно понятно

Но это справедливо для полипропиленовых и металлопластиковых изделий — у них теплопроводность невысокая и потери через стенки незначительные, потому при расчете их во внимание не берут. Другое дело — металлы — сталь, нержавейка и алюминий

Если протяженность трубопровода значительная, то и потери через их поверхность будут значительными.

Материал для вентиляции

Вентиляционные трубы обеспечивают поступление свежего воздуха внутрь помещения, и отвод отработанного: их прочность в данном случае не является главным критерием. Главное, что эти изделия были легкими, так как их довольно часто поддерживают только перегородки или подвесные потолки.

Жилые помещения оснащаются трубами диаметром 100 или 125 мм, промышленные системы потребуют предварительного расчета. По форме сечения такие изделия могут быть квадратными, круглыми, овальными или прямоугольными. В процессе установки используется метод раструба, поэтому сварочный аппарат не потребуется.

Критерии выбора

От критериев выбора труб по ГОСТ и СНиП зависит эффективность нагрева помещения.

К ним относятся:

• Сечение трубы.
• Теплопроизводительность нагревательного оборудования и тип используемого топлива для котла.
• Площадь отапливаемого помещения.
• В зависимости от того, какая отопительная система выбрана (закрытого или открытого типа) подбираются определенные модели труб.
• Тип теплоносителя (от которого зависит коррозионный износ теплопроводов. В данном случае оптимальным выбором станут трубы из нержавеющей стали).
• Открытая или спрятанная прокладка контуров также немаловажна при выборе труб. Первый способ подразумевает закрепление на поверхности стены, а при втором способе трубы вмуровываются в пол или стену. Она рекомендуется для установки в отопительных системах «теплый пол».

• Наличие насосного агрегата, а также способ передвижения теплового агента (принудительная или естественная циркуляция).
• Температурный режим отопительного контура.
• Максимальное давление, образуемое в системе. Данный фактор имеет огромное значение в случаях с частыми перепадами давления и гидравлическими ударами. Автономное отопление предполагает автоматический контроль за любыми изменениями, и, как правило, стабилизацию параметров. Однако не все виды труб рекомендуется устанавливать в автономных контурах.
• Наличие насоса, то есть принцип работы теплоносителя принудительный или естественный.
• Разность температур на различных участках трубопровода.
• Способ соединения труб в отопительную систему. С некоторыми видами труб приходится работать только со специальными инструментами и только при наличии навыков работы.
