Подключение бойлера к водопроводу

Подключение накопительного бойлера

Для подачи и отвода жидкости, внизу водонагревателя (накопительного) установлены штуцеры. Красным отмечен штуцер для горячей воды, синим – для холодной. Рекомендуется использовать полипропиленовые трубы, которые обеспечивают надежное соединение.

На рисунке ниже показана самая простая и надежная схема подключения водонагревателя к водопроводу.

Следует соблюдать следующие правила:

• должна быть возможность перекрытия подачи воды в жилище с помощью вентилей;
• ответвления, ведущие к агрегату, должны иметь запорные краны;
• если в магистрали подается некачественная вода, необходима установка, после запорного крана, водяного фильтра;
• между входом в бак и предохранительным клапаном необходима установка сливного крана, позволяющего быстро сливать воду с емкости, если потребуется ремонт или обслуживание устройства;
• перед подключением накопительного водонагревателя к водоснабжению необходимо заранее обзавестись различными видами фитингов, Т-отводов (тройников) гибких и жестких соединительных труб.

Кроме того, подключение накопительного водонагревателя требует обязательной установки группы безопасности из двух клапанов. Предохранительный монтируется для защиты бака от избыточного давления. Если оно повышается до критического уровня, то клапан открывается и происходит сброс жидкости через дренажный шланг в канализацию или специальную емкость. Обратный клапан не дает вытекать воде из бака при понижении давления в магистрали или ее отсутствии. Таким образом, он препятствует осушению ТЭНов, их перегреву и перегоранию.

Схема подключения водонагревателя (бойлера) к водопроводу показана на рисунке:

При железных или стальных трубах

Как правильно подключить бойлер к водопроводу, если в квартире (доме) проведена магистраль с использованием стандартных железных труб? Можно воспользоваться современным методом подсоединения, без применения сварочных работ (приваривание переходника с резьбой). В данном случае используется переходник “вампир”, который представляет собой дополненный отверстием и резьбой хомут.

Переходник «вампир»

Установка хомута очень проста, и проводится таким образом:

• место на стояке предварительно требуется зачистить от краски и ржавчины;
• хомут необходимо расположить на стояке, используя прокладки из резины, и затянуть болты для его фиксации;
• перекрыть подачу воды и слить оставшуюся, открыв любой кран-смеситель;
• через отверстие в хомуте просверлить трубу, применив электродрель;
• далее, накрутив кран, можно приступить к подсоединению требуемых элементов.

При металлопластиковых трубах

Подключение водонагревателя к такому водоводу самое простое. Металлопластик легко гнется, а для соединения элементов используются различные виды обжимных фитингов.

Действия при подсоединении:

• отрезать трубу необходимого размера;
• далее потребуется внимательно выбрать место для врезки, при этом нужно учитывать сам размер тройника с минусом части трубы, которая будет заходить в соединение;
• для вырезания небольшого участка можно применить специальные ножницы;
• с тройника необходимо снять гайки и вместе с кольцами фиксации одеть на 2 конца трубы;
• развальцевать концы металлопластика, применив специальный калибратор или отвертку;
• тройник вставить до упора, после чего нужно сдвинуть кольца и ключом зажать гайки.

При трубах из полипропилена

Перед тем, как подключить бойлер к водопроводу с помощью полипропиленовых труб, необходимо подготовить: паяльник для пайки водоводов из пластика, ножницы для его резки, по паре тройников и переходников на резьбу, которая находится на вентилях и аварийном клапане, а также необходимое для конструкции количество уголков. Далее:

• выбирается место подсоединения;
• в трубе вырезается участок равный ширине тройника, минус 2 сантиметра (по 1 см войдет с каждой стороны в тройник);
• используя паяльник, необходимо разогреть трубу и фитинг до нужного состояния и соединить их (во время соединения проворачивать их нельзя, так как это может нарушить герметичность);
• используя отрезки водовода разной длины и уголки, делается подводка к патрубкам агрегата;
• на конец водовода впаивается муфта с резьбой, после чего вся конструкция надежно соединяется.

Удачные примеры и варианты

Устанавливать водонагреватель можно где угодно, там, где он действительно необходим — и в квартире в многоэтажном доме, и в частном доме, и на даче. Для любого помещения можно подобрать самый подходящий вариант. Можно подобрать габаритные накопительные бойлеры либо компактные проточные. Выбор водонагревателей очень велик. Поэтому точно определить, какая фирма лучше, не представляется возможным. Каждый производитель по-своему хорош, а выбирать подходящий вариант нужно из личных предпочтений и индивидуальных особенностей монтажа и использования.

Среди накопительных водонагревателей особо выделяют следующие:

• Thermex – самый доступный водонагреватель, имеющий бак из нержавеющей стали;
• Real – бойлеры хорошего качества, единственный минус — сложно найти расходные материалы;
• OSO – очень качественные агрегаты, но отличаются высокой стоимостью;
• Electrolux (AEG) – популярная фирма, хорошее качество.

Конечно же, для современного покупателя наравне с качеством товара важна и его стоимость.

Если говорить о недорогих, но качественных моделях, подходящих для разных вариантов размещения, можно выделить следующие:

• для дачи – Timberk WHEL-3 OSC электрический проточный вариант, имеет излив и душевую лейку, стоимость его до 3 тыс. рублей;
• для квартиры – Bosch 13-2G проточный газовый водонагреватель стоимость до 16 500 рублей; Gorenje GBFU 100 E B6 накопительный электрический бойлер, имеет два ТЭНа, стоит до 15 300 рублей;
• для частного дома – Electrolux NPX 8 Flow Active проточный электрический водонагреватель, имеет электронное управление, стоит до 14 700 рублей; Baxi Premier plus 200 косвенный водонагреватель, имеет возможность установки ТЭНа, стоит до 52 200 рублей.

Удачным примером экономичного использования бойлеров является утепление его бака. Для этого можно использовать пенопропилен или изолон. Утеплитель можно закрепить на клей либо привязать к баку. Он помогает воде остывать медленнее, таким образом, экономя электроэнергию. Но также возможен другой способ утепления — внутрь большего бака установить бак меньшего размера. Что касается установки водонагревателей, то выбор варианта зависит в первую очередь от факторов безопасности.

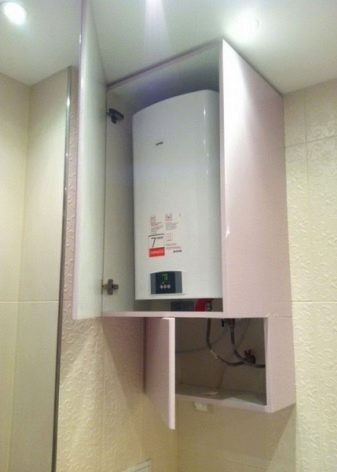

Настенный вариант монтажа является самым распространенным. А также он является не слишком безопасным в случае, если санузел и ванная комната совмещены. Его лучше не вешать там, где он будет мешать, так как можно удариться.Если в помещении имеется ниша или углубление в стене, то водонагреватель можно установить туда. Но такой монтаж будет более проблематичным, затратным и долговременным.

Есть возможность монтировать водонагреватель под ванну, но только в том случае, если там сухо и вода туда не попадает. И также там должно быть достаточно места, чтобы была вентиляция. Существует вариант установить бойлер в коридоре, кладовой или на кухне, если позволяет планировка. Таким образом, в наши дни решение проблемы наличия горячей воды в квартире или доме является доступным. Водонагреватель любого вида является оптимальным вариантом для пользования горячей водой в любое время года.

Современные изготовители предлагают покупателям обширную линейку продуктов на любой вкус, а также есть возможность подобрать аппарат в комфортной ценовой категории. Установку электрического водонагревателя можно выполнить самостоятельно в домашних условиях. Необходимо тщательно изучить инструкцию к прибору, подготовить все инструменты и место для монтажа

Особое внимание стоит уделить электропроводке, так как именно она представляет самую большую опасность

С газовым оборудованием ситуация обстоит сложнее. Для установки газовой колонки лучше обратиться к специалистам, к тому же на ее установку необходимо получить разрешение. Выбор модели и варианта водонагревателя зависит только от особенностей жилья и личных предпочтений. Установив водонагреватель, можно забыть о проблемах в периоды отключения горячей воды. А также можно приобрести специальные модели, которые возможно монтировать на даче, даже если там отсутствует централизованная подача воды.

О том, как выбрать и установить водонагреватель своими руками, смотрите в следующем видео.

Подсоединение к трубам горячей и холодной воды

После кабеля переходим к сантехнической запорной арматуре.

Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.

Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.

Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.

Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).

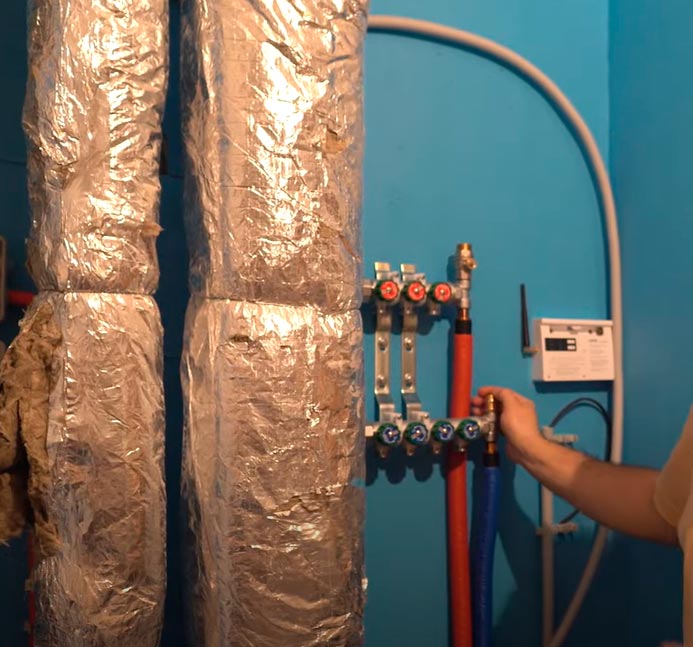

Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.

Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.

К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.

Пустая незадействованная жила будет резервной, что называется на всякий случай.

Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.

Ошибка №6
При этом соблюдайте минимальные расстояния до ближайших объектов.

Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.

После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике

Не важно, что это будет – медь или дешевый полипропилен

После примерки и подгонки обжимаете и спаиваете все фитинги.

Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.

Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.

Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи. Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору

Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

• Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.

• Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Готовимся к подключению

Оптимальный вариант установки бойлера – это ванная комната. Если по причине ограниченного свободного пространства установить бойлер в этом месте не удаётся, то следует подобрать место на кухне или в подсобном помещении. При выборе места установки следует позаботиться о возможности подведения электрической сети 220 В и холодного водоснабжения.

Бойлер устанавливается на значительном расстоянии от пола. В большинстве моделей подсоединение коммуникаций осуществляется снизу, поэтому прибор следует разместить на высоте не менее 50 см. Если подключение бойлера выполняется в ванной комнате, то его следует разместить от ванны и раковины на расстоянии не менее 1 метра.

Таким образом исключается вероятность попадания на поверхность прибора воды и уменьшается возможность поражения электрическим током в случае неисправности прибора.

Стоит учитывать, что бойлер, наполненный водой, имеет значительную массу и должен быть надёжно закреплён. Обычно устанавливают водонагреватели на стену. Для правильного расположения крепёжных отверстий можно использовать очень простой способ разметки. Необходимо приготовить лист картона и маркер.

Замеры осуществляются в таком порядке:

1. Лист картона укладывается на полу.

2. На картон сверху ставится бойлер плашмя, при этом кронштейны крепления должны плотно прилегать к картону.
3. Маркером отмечаются на картоне отверстия под крепёжные болты.
4. Картон с метками прикладывается к месту, где будет установлен бойлер, и маркером отмечаются точки сверления отверстий для анкерных болтов. Когда будет произведена разметка, перфоратором делаются отверстия в стене диаметром 12 мм. Глубина отверстий зависит от применяемых болтов.

Для правильного монтажа бойлера потребуется установить отдельную розетку и осуществить подводку холодной воды к прибору.

Для этого понадобится приготовить следующие материалы и инструменты:

1. Перфоратор или ударная дрель.
2. Пассатижи.
3. Молоток.
4. Розетка.
5. Подрозетник.
6. Анкерные болты.
7. Кабель электрический с диаметром жилы не менее 3 мм.
8. Гаечные ключи.
9. Отвёртка.
10. Гипс строительный.
11. Выключатель автоматический 20 А.
12. Зубило.

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.

Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, поскольку паять их относительно не сложно

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.

Этап второй. Подключение к системе водоснабжения

Для подключения берем эластичные шланги, но вместо них можно использовать и ПП, и трубы из металлопластика. На любой бойлере имеется пара разъемов, к которым можно подключать трубы:

• красный – через него будет выходить нагретая вода;
• синий – посредством него в бак будет поступать водопроводная вода.

Эти разъемы можно увидеть на приведенной ниже схеме подключения водонагревателя

В местах, где обозначается горячая и холодная вода, должны находиться домовые стояки (если речь идет о городской квартире). Цифрами 1 и 2 обозначаются краны, перекрывающие и возобновляющие подачу воды в накопительный бак и обратно из бойлера. При функционирующем устройстве все краны должны быть открытыми, а при нефункционирующем, соответственно, закрытыми. Цифрами 3 и 4 обозначаются краны водоснабжения, идущего в помещение. Они необходимы для того, чтобы при необходимости прекращать подачу воды. И, наконец, 5 – это обратный клапан, защищающий ТЭН от перегревания (если отключится подача воды, то бак бойлера не будет греться впустую, а нагревательный элемент, следовательно, не перегорит).

Важная информация! Чтобы вникнуть в суть процесса, рассмотрим вкратце, как действует сам водонагреватель. Вода в нем подается снизу, а если по той или иной причине водоснабжение прервется, то вся она хлынет в пустую трубу. При этом ТЭНы будут прогревать воздух и в скором времени перегорят. И обратный клапан необходим для того, чтобы предотвратить аварийную ситуацию.

Такой прибор должен входить в комплект любого хорошего бойлера, на это следует обращать особое внимание. Цифрой 6 обозначается кран, опустошающий накопительный бак

С помощью такого крана можно будет слить воду из устройства при демонтаже. Ведь в баке – в зависимости от его вместительности – может находиться до 150-ти литров

Цифрой 6 обозначается кран, опустошающий накопительный бак. С помощью такого крана можно будет слить воду из устройства при демонтаже. Ведь в баке – в зависимости от его вместительности – может находиться до 150-ти литров.

Теперь приступим к рабочему процессу.

Шаг первый. Предохранительный клапан, идущий в комплекте, устанавливаем там, где в устройство будет поступать холодная вода. Место стыка в данном случае нужно заранее обмотать уплотнителем.

Шаг второй. К предохранителю, находящемуся в нижней части крана, прикручиваем шланг. Здесь не нужно использовать уплотнитель, так как гайка уже оснащена резиновой прокладкой, играющей аналогичную роль.

Шаг третий. Так же само прикручиваем другой конец шланга к трубе, предназначающейся для ГВС. Традиционно отказываемся от применения уплотнителя.

Шаг четвертый. Далее подсоединяем один конец шланга для ХВС к магистрали водоснабжения, а второй крепим к входному разъему водонагревателя (напоминаем: таков обозначается синим цветом). Но до этого в этом месте должен быть установлен кран, чтобы, как отмечалось выше, в любой момент можно было перекрыть подачу воды.

На этом «водная» часть работы заканчивается. Теперь детальнее поговорим о назначении кранов.

Эксплуатация кранов водонагревателя

Краны под номерами 1 и 2 необходимы для того, чтобы перекрывать воду в случае неиспользования нагревателя (к примеру, при демонтаже). А вот краны 3 и 4 относятся к городским квартирам – там они устанавливаются для подключения к централизованному водоснабжению.

Особого внимания заслуживает кран 4. С его помощью прекращается движение горячей жидкости между стояком и помещением при работающем бойлере. И теперь выясним, какова схема подключения водонагревателя к резервуару открытого типа.

Подключаем бойлер к открытому резервуару

В данном пункте речь пойдет исключительно о частных домах и коттеджах. Там, как известно, в отсутствие централизованного водоснабжения для накопления воды используются специальные баки, располагающиеся в большинстве случаев на крыше

Хотя это не станет преградой для использования водонагревателя! Важно лишь то, чтобы дистанция между баком и нагревательным устройством не превышала двух метров; другой важный момент: если давление в магистрали превышает отметку в шесть бар, то в обязательном порядке устанавливается редуктор – перед водонагревателем – дабы иметь возможность снизить его (давление)

Схема – Если бак находится менее чем в двух метрах над бойлером.

Схема – если бак находится больше, чем в двух метрах над бойлером.

Как сделать своими руками

Для тех, кто любит что-то делать своими руками или имеет техническое образование, не составит труда сделать проточный бойлер.

Простая конструкция сама по себе ремонтоспособна и производительна – все это возможно за бюджетные деньги. Самодельный проточный бойлер устанавливается путем огибания спиралью блина электрической плиты или газовой комфорки.

Для изготовления водонагревателя в домашних условиях Вам понадобятся:

1. Труба из меди, так как именно медь является отличным теплопроводником. Иногда используют нихромовую проволоку, сматывая ее в несколько раз.

Обратите внимание: длина трубы не влияет на количество тепла, передаваемого от источника, поэтому в данном случае не обязательно загромождать конструкцию дополнительными кольцами.

1. Шланг резиновый (желательно новый).
2. Резиновые прокладки, подходящие по диаметру к шлангу и металлические хомуты.

Для того чтобы сделать все грамотно и безопасно, необходимо ознакомиться с технической документацией электрической (газовой) плиты и определить ее потенциал.

Ход работы:

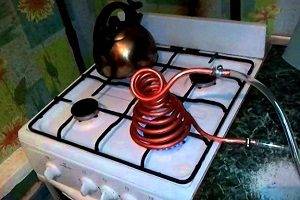

1. Измерьте диаметр блина электроплиты или конфорки.
2. Согните медную трубу в спираль по диаметру чуть больше диаметра плиты таким образом, чтобы выходы спирали выступали на 20-30 см от плиты. Нужно, чтобы спираль плотно прилегала к основанию плиты и не имела перекосов. Убедитесь, что спираль имеет ровные гладкие края.
3. Закрепите спираль с помощью дужек и болтов (для закрепления Вы можете использовать другую крепежную скобянку).
4. Подсоедините к выходам спирали резиновый шланг и зафиксируйте его металлическим хомутом.
5. Другой конец шланга подключите к смесителю и установите его вдоль раковины.
6. Включите воду и проверьте функционирование системы на наличие протечек.

Важно знать: перед тем, как выключить воду, сначала необходимо отключить нагревательный элемент. В случае, если сделать наоборот, то спираль может сгореть. Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее.

В случает перегрева спирали запрещается включать воду – это может привести к разрыву металла. Выключите газ (электричество) и дайте немного времени металлу остыть.

Все параметры можно варьировать, так как, по сути, самодельный бойлер опирается на потенциал и возможности газо- или электроплиты.

Рекомендации от профи!

Аксессуары для бани
Беседка своими руками
Бетонный забор
Буржуйка своими руками
Веранда своими руками
Винтовой фундамент
Дачный туалет своими руками
Декоративный кирпич
Забор из камня
Заливка фундамента
Как сделать забор
Калитка из профнастила
Камин своими руками
Кирпичный забор
Клумбы своими руками
Кованые ворота
Крыльцо своими руками
Купель для бани
Курятник своими руками
Лестница своими руками
Металлические ворота
Монтаж вагонки
Монтаж поликарбоната
Насос для дачи
Обустройство гаража
Ограждения для клумб
Отмостка своими руками
Парилка в бане
Перила для лестниц
Погреб своими руками
Покраска стен
Пресс своими руками
Решетки на окна
Рулонные ворота
Сарай своими руками
Сигнализация для дачи
Скамейки для дачи
Столбы для забора
Стяжка пола
Твердотопливные котлы
Теплица своими руками
Установка забора
Утепление дома
Утепление мансарды
Утепление фундамента

Подсоединение агрегата к водопроводу

Схема подключения бойлера к водопроводу очень простая, агрегат параллельно подсоединяется к системе водоснабжения. Теперь нужно распределить необходимое количество труб для подвода воды. Пластиковые скрепляются паяльниками, а стальные нужно варить строительным инструментом.

Как подключить водонагреватель к водопроводу с полипропилена? Если трубы не скрыты в стене, тогда сделать подсоединение бака к водопроводу очень легко, нужно провести разрез трубы холодной и горячей воды в обозначенном месте, впаять в отверстия тройники, от которых провести линию трубопровода к бойлеру, соединить с кранами при муфтой.

С закрытым в стену трубопроводом подключение водонагревателя немного сложнее. Нужно вскрыть трубы, выполнить врезку, вывести патрубки и закрыть все обратно

Вместе с тройниками важно применять разъемные муфты, ведь спаять не раздвигающие трубы нев

Схема подключения к водопроводу

озможно. Когда спаянные стыки застынут, соединяются разъемы и подключение водонагревателя к водопроводу проводится по предыдущей схеме.

Как подключить бойлер к водопроводу с металлопластиковыми трубами? К счастью, он не осуществляется скрытым методом, а потому схема подведения воды к баку не вызывает особых хлопот. Трубы разрезаются и вставляются тройники, после чего они подводятся к нагревательному устройству. Дело сделано!

А вот произвести подключение электроводонагревателя к водопроводу со стальными трубами – наиболее сложная процедура, предусматривающая подведение бойлера через патрубки смесителя для мойки на кухне. На каждый из них надевается тройник, что позволяет без нарезания резьбы подвести к одной трубе и кухонный смеситель, и бойлер.

Внимание! При монтаже водонагревателя к водопроводу воспрещается:

• Открывать защитное окошко, когда включен прибор.
• Проверять работоспособность агрегата без воды.
• Сливать воду при включенном питании.
• Монтировать детали с других аппаратов и приборов.

Советы профессионалов

Бойлерная система горячего водоснабжения кроме отсекающего крана, который находится на патрубке бака, подающий горячую воду, не требует дополнительных элементов. А вот при подведении патрубка с холодной водой, нужно сначала поставить тройник, на боковой отвод которого вмонтировать кран для слива воды с бака. Потом на тройник установить обратный клапан, после него еще вмонтировать отсекающий кран, соединяющийся с врезкой с водопроводом.

Видео:

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.
