Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.

Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье Опирание плит перекрытий.

Этапы монтажа пустотной плиты

Ниже пойдет речь об особенностях устройства пустотных плит, так как именно этот материал является универсальным и используется как в частном строительстве, так и при возведении жилых многоэтажных домов. Сборка выполняется согласно условиям, прописанным в технологических картах (ТТК).

Организация процесса укладки

Устанавливать плиты допускается после того, как стены были возведены на нужную высоту.

Если в процессе возведения применялся газобетон, пустотный кирпич или другие материалы низкой прочности, под перекрытия укладывается армопояс (в качестве основы используется полнотелый кирпич), или выполняется заливка монолита из тяжелых марок бетона.

При длительном хранении материалов на стройплощадке плиты загрязняются, в зимний период они обледеневают, поэтому перед монтажом их необходимо освободить от грязи и наледи. Плиты укладываются на подложку из раствора цемента марки М100, который приготавливают непосредственно перед монтажом.

Чтобы смесь было удобно распределять, нужно подготовить кювету для строительной смеси, лопату с длинным черенком, ящик с набором инструментов.

Производство основных работ

Плиту цепляют четырехветвевым стропом и перемещают на нужное расстояние с помощью автокрана. Для нивелирования ее положения рабочий вначале встает на стремянку, а затем, после укладки первой плиты, может вставать на нее.

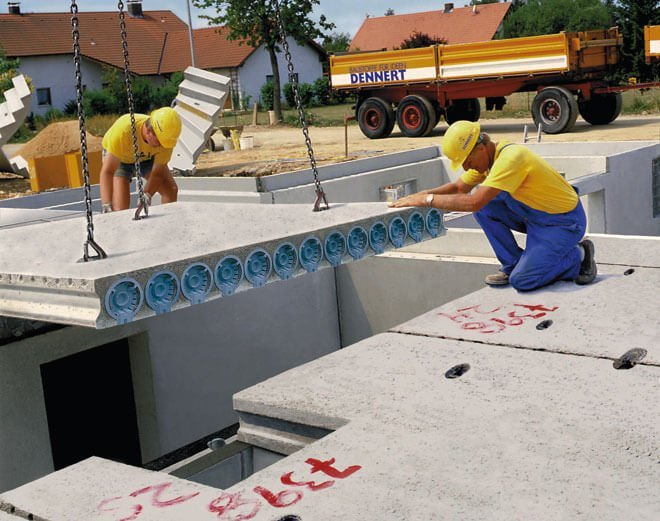

Процесс монтажа плит перекрытия

Подготовка и перемещение груза — забота такелажника. Именно рабочий этой специальности подает сигналы крановщику и одевает крюки в монтажные петли.

Перед перемещением плиты на нужную высоту крановщик обязан натянуть стропы и приподнять груз на небольшое расстояние, чтобы убедиться в прочности крепления. Только после этого он поднимает плиту и перемещает ее на нужное расстояние.

Место для укладки плиты заблаговременно подготавливается. Вдоль кромки стены между двумя шаблонами Г-образной формы наносят раствор. Этот способ позволяет вытекшему из-под тяжелых плит раствору равномерно распределиться по краям.

Не всегда с первого раза получается ровно уложить плиту, тогда ее положение корректируется ломиком. После этого горизонталь проверяется уровнем, стропы отсоединяются, и бригада готовит место под следующую плиту.

Иногда отверстия в плитах закупориваются не предприятии-изготовителе. В противном случае строителям приходится заделывать пустоты самостоятельно тем же раствором, на который укладывалась плита. А чтобы снизить расход бетона, перед заделкой отверстия заполняют кусками утеплителя.

Также нужно замазать межплиточные швы и пустоты вокруг крепежных петель.

Анкеровка плит перекрытия

Заключительное оформление работ

В соответствии с нормативами, после завершения монтажа перекрытий составляется акт о скрытых работах. Приемка проводится только поле того, как раствор наберет запланированную прочность.

Правильное положение ЖБ конструкции подтверждается геодезистами, а все детали и уточнения по расположению плит указываются на исполнительной схеме.

Помимо исполнительной схемы, подрядчик обязан предоставить паспорт на ЖБ изделия, журналы скрытых работ, документацию по освидетельствованию и рабочие чертежи, по которым и выполнялось строительство. Все изменения в чертежах должны быть согласованы.

К скрытым работам прежде всего относят сварочные стыки (анкерование). Проводится лабораторный анализ сварных швов и выдается вердикт, который прилагается к общей папке документов. Сварщик должен иметь диплом и личное клеймо.

Плиты перекрытия сборные железобетонные – размеры и разновидности

Панели, изготавливаются на специализированных предприятиях из марочного бетона, усиленного арматурной решеткой.

Размеры изделий стандартизированы и составляют:

• длина – 2,5–12 м;
• ширина – 1–1,5 м;
• толщина – 14–22 см.

Подобрав панели стандартных размеров, соответствующих расстоянию между опорными поверхностями стен и кратных ширине коробки, можно быстро сформировать железобетонное сборное перекрытие.

Не успев появиться на строительном рынке, плиты завоевали огромную популярность

Конструкция составных элементов может быть различной:

• цельной. Изделия внешне легко отличить от других видов, посмотрев на торцевую часть панели. В бетонном массиве отсутствуют характерные для других типов плит продольные полости. Сплошные панели характеризуются повышенными прочностными характеристиками и увеличенной массой. Слабые стороны – низкие теплоизоляционные свойства, а также недостаточная звукоизоляция;
• пустотной. Параллельно расположенные вдоль продольной оси изделия полости имеют в основном круглое сечение диаметром 11–16 см. Возможен вариант продукции с овальными каналами. Пустотные изделия широко распространены в строительной сфере. Они отличаются повышенными звукоизоляционными характеристиками. Благодаря уменьшенному весу снижаются нагрузки на стены и основу здания;
• шатровой. Поперечное сечение напоминает лоток с параллельно расположенными ребрами толщиной 14–16 см. Облегченная конструкция с продольными ребрами жесткости обеспечивает повышенный запас прочности и способна воспринимать значительные деформации. Изделия П-образной формы сложнее отделать с внутренней стороны. Кроме того, они хуже сохраняют тепло.

Продукция также отличается методом изготовления арматурного каркаса:

• сварные конструкции изготавливаются из стальных прутков, соединенных контактной или полуавтоматической сваркой;
• вязаные решетки собраны из отдельных стержней, соединенных специальной отожженной проволокой.

На этапе проектирования необходимо выбрать оптимальный вариант конструкции изделий.

Спектр применения разнообразен: от перекрытия этажей до укладки дорог

Характеристики

От размера круглопустотной плиты будет зависеть ее цена, кроме того, учитываются параметры в виде длины, ширины, веса.

Конструкции данного типа могут характеризоваться такими габаритами:

• длиной плиты – 1,68-12 м;
• шириной – 0,98-1,48 м;
• толщиной конструкции – 22 см;
• диаметром плоскости цилиндра – 11,4-15,9 см;
• маркой бетона – М200-М400;
• количеством использованного бетона и арматуры при производстве будущих основ перекрытия;
• весом – 0,75-5 тонн;
• показателем расчетных усилий – 800 кг/см2.

Стоит помнить, что во время производства плиты с пустотами должны полностью соблюдаться технологии ее изготовления. Только таким образом можно быть уверенным в надежности той продукции, с помощью которой формируется межэтажное основание.

Типичные ошибки при работе с железобетонными плитами перекрытия

Ряд ошибок, которые постоянно совершают неопытные застройщики, вызван неправильным расчётом, отсутствием профессиональных знаний либо мнимой экономией.

Смещение плиты для устройства балкона

Часто застройщики, желая одновременно с устройством перекрытия создать площадку для балкона, — смещают одну или несколько плит. Иногда две-три плиты специально приобретаются немного длиннее, чтобы создать балкон. Это достаточно грубая ошибка с непредсказуемыми последствиями. Дело в том, что при смещении плита опирается на несущую стену местом, где отсутствует поперечное армирование. В точке опоры плита может «срезаться», а балкон обрушиться.

Самостоятельная обрезка плиты

Неправильно подобранный размер плиты ведёт к совершению следующего ошибочного действия, — «лишняя» часть плиты обрезается. Это приводит к ослаблению конструкции, а затем к срезу и обрушению. Но для любителей обрезать плиты есть один вариант: следует применить плиты, изготовленные по безопалубочной технологии. Они не ослабнут при обрезке, потому что характеристики плит ПБ одинаковы по всей длине.

Ошибки при хранении и транспортировке

При перевозке плит нельзя допускать их свисания с кузова автомобиля. Свисающая часть непременно лопнет либо изогнётся во время движения так, что её использование станет невозможным из-за несоответствия расчётным параметрам. При длительном хранении плит под них необходимо подложить деревянные бруски на расстоянии 30 см от края, иначе может произойти изгибание.

Использование треснувших плит

Когда плита работает в перекрытии, — в ней вполне могут образоваться незначительные трещины. Это не критично. Намного хуже, если трещины появились, когда плита ещё не нагружена, во время хранения. Как правило, такое изделие применять в перекрытии не стоит, — оно не соответствует требованиям нормативов и потенциально опасно.

Хорошая реклама

Нагрузки на перекрытия

Правильное и неправильное опирание плит перекрытия.

Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок, действующих на перекрытия в процессе эксплуатации сооружения. Общая нагрузка может быть представлена как сумма отдельных нагрузок, т.е. F = F1+F2+F3+F4+F5, где F1 — вес самих плит, F2 — вес верхних элементов; F3 — вес нижних элементов; F4 — вес строительных конструкций; F5 — динамическая нагрузка.

Вес самой плиты (F1) является достаточно стабильной величиной, определенной размерами блока. Вес верхних элементов (F2) включает в себя массу всех напольных покрытий (стяжка пола, финишные покрытия) и стационарно установленной мебели и оборудования. Вес нижних элементов (F3) подразумевает массу штукатурки, подвесных потолков и всего, что крепится к потолку. Вес строительных конструкций (F4) определяется весом всех межкомнатных стен и перегородок, дверей, каминов и т.д. Наконец, динамическая нагрузка (F5) должна учитывать нахождение и перемещение людей, передвижение мебели, заливку воды в ванну и т.д.

Например, ванна с водой опирается только на ножки, это значит, что имеет место точечная нагрузка.

Что это такое?

Перекрытия – это то, что в быту называют полом и потолком. Облегченные плиты перекрытия – это железобетонные плиты прямоугольной П-образной формы или плоские. Внутри последних имеются сквозные пустоты вдоль всей площади.

При строительстве сооружений существует всего 2 типа перекрытий: монолитные (их армируют и заливают цементным раствором непосредственно на месте) и сборные (собирают из готовых плит, а промежутки между ними заполняют при необходимости арматурой и бетоном).

В отличие от монолитных перекрытий сборные конструкции имеют свои преимущества.

• Они обходятся дешевле за счет небольшого расхода материалов при изготовлении из-за пустот, причем как производителю, так и покупателю.
• Собираются проще и быстрее. У них высокая прочность за счет имеющихся ребер жесткости и ровная прямоугольная форма.
• Для монтажа достаточно нанять автокран и стропальщиков, ибо блоки по весу легкие и не очень широкие.
• Пустоты в плитах снижают уровень шума и являются дополнительной теплоизоляцией за счет образующейся «воздушной подушки».
• В заводских условиях панели изготавливаются более качественными и надежными, так как показатели контролируются на каждом этапе производства.
• Полости можно использовать для проведения различных коммуникаций.
• Монтажом можно заниматься при любых погодных условиях.

Однако не существует ничего идеального. Параметры, по которым сборные плиты уступают монолитным покрытиям:

• монтаж невозможен без применения грузоподъемной техники;
• уровень жесткости имеет более низкие показатели;
• между плитами всегда есть зазоры, которые нуждаются в дополнительной обработке;
• срок их службы незначительно, но меньше, бетонные же перекрытия около 50 лет только набирают прочность;
• зависимость от заводских размеров (популярное сечение 1500 мм есть во всех номенклатурах), поэтому приходится порой использовать дополнительно доборные элементы;
• готовые блоки имеют большую высоту из-за пустот или формы (П-образные плиты);
• требуются дополнительные расчеты и составление чертежей.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

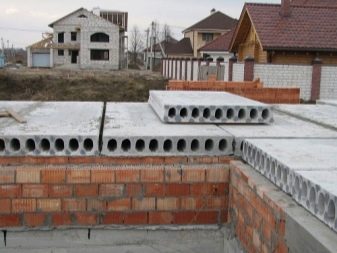

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

• на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
• второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
• третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от  140 – 203 мм. Нормируются также следующие габариты:

• длина, которая может составлять 1,68–12 м,
• ширина, изменяемая в пределах 0,98–1,48 м;
• толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

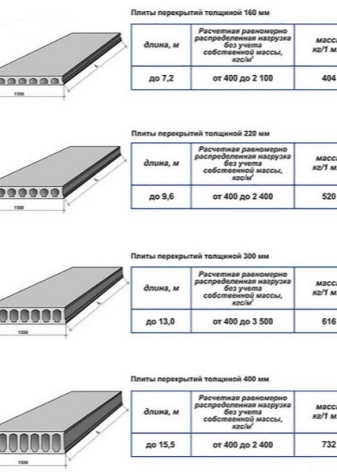

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

• буквы и цифры, характеризующие геометрические параметры и вес;
• коэффициент, отражающий несущую способность;
• тип и класс арматуры;
• тип и марку бетона;
• дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры —  от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Что представляют собой плиты перекрытия?

Плита перекрытия – железобетонное изделие заводского производства, предназначенное для сооружения горизонтальных несущих конструкций в зданиях разного назначения. Они предназначены для разделения между собой разных этажей, а также восприятия вертикальных нагрузок, их распределения и передачи на другие несущие элементы (стены, фундамент).

Перекрытие не только воспринимает и передает нагрузки, но и служит элементом жесткости в конструкции дома. По назначению оно может быть цокольным междуэтажным и чердачным.

Рисунок 1. Примеры применения плит для сооружения разных видов перекрытий

Плиты производятся стандартных размеров, которые регламентированы государственными стандартами. Конструктивно представляют собой прямоугольное изделие, состоящее из армирующего каркаса, который заключен в бетонную основу.

Основные виды

Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.

Таблица 1. Основные виды плит перекрытия

№	Маркировка	Конструкция	Особенности
1	П	Полнотелая, монолитная	Высокая прочность, большой вес
2	ПТ	Монолитная, полнотелая	Высокая прочность, большой вес
3	ПК	Пустотная	Изготавливается опалубочным способом
4	ПБ	Пустотная	Изготавливается безопалубочным способом
5	НВ	Пустотная	Изготавливается методом пропаривания в металлических формах
6	2ПБ	Пустотная утолщённая	Изготавливается безопалубочным способом, толщина увеличена
7	ПНО	Пустотная	Изготавливается опалубочным способом, толщина уменьшена
8	3,1ПБ	Пустотная	Изготавливается безопалубочным способом, толщина уменьшена
9	1,6ПБ	Пустотная	Изготавливается безопалубочным способом, толщина уменьшена
10	ПГ	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам
11	ПР	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам
12	ПП	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам

В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно  разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.

Пустотные плиты

Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.

Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.

Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.

ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.

Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.

Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.

Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.

Изделия 2ПБ имеют толщину 265 мм.

Полнотелые плиты

ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.

Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.

Ребристые плиты

Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.

ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.

Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.

Особенности монтажа пустотных панелей

Основой для качественного монтажа перекрытий есть точное следование расчетным параметрам опирания на стены. Размеры площади опирания очень важны, малая площадь может стать причиной нарушения целостности стен, а излишняя приведет к значительным потерям тепла через холодный бетон.

Рекомендуется производить установку пустотной плиты,  учитывая минимально допустимую возможную глубину опирания. Этот показатель непосредственно зависит от материала:

• для стального перекрытия – 70 мм;
• для железобетона – 75 мм;
• для кирпича – 90 мм;
• для пено- и газобетонных блоков – 150 мм.

Железобетонные  плиты устанавливаются с помощью автокрана. Рекомендуется заранее проверить горизонтальность и ровность стен и несущих конструкций, на которые будет происходить укладывание плит. При наличии отклонений здание может быть перекошено или возникнут щели, через которые впоследствии будет уходить тепло. Это также станет причиной понижения температуры, повышения влажности и, как следствие, появления плесени на потолке. Потому лучше изначально произвести качественный монтаж, чем корректировать допущенные ошибки с помощью отделки, шпатлевки и т. д. Соединение плит происходит путем сварки, потому желательно использовать изделия одной марки. После завершения монтажа проводится оценка, которая позволяет определить отклонения положения панелей от проектных параметров с погрешностью, не превышающей 0,2 от значения предельного допустимого отклонения.
