Изготовление пиролизного котла своими руками: чертежи и принцип работы

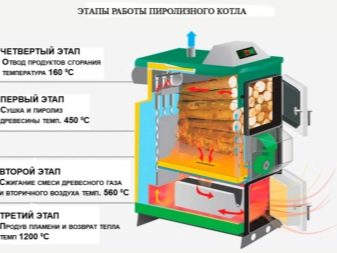

Устройство и предназначение

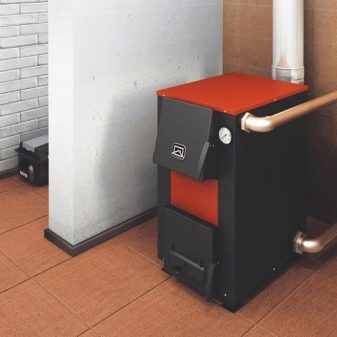

Пиролизный котел для отопления частного дома работает, сжигая топливо при очень высокой температуре и при ограниченном доступе воздуха. Вместо твердого топлива фактически создается новое – специальный газ. Он дополнительно сжигается в особой камере, которая обычно расположена ниже предназначенной для закладки твердого вещества. Соответственно, воздух прокачивается сначала в верхнюю часть, а уже оттуда он попадает в нижнюю камеру. Так как это противоречит законам физики, приходится их преодолевать искусственно, используя вентиляторы либо насосы.

Дефицит кислорода в используемом воздухе помогает сделать сжигание более растянутым, чем в обыкновенных котлах или печах. Удается продлить время отдачи тепла от одной порции дров, к примеру, до 20 часов. Чудес, конечно, не бывает: они отдают тепловую энергию небольшими порциями. Но для теплицы подобное решение оказывается даже плюсом, потому что позволяет поддержать стабильную температуру без перегрева и переохлаждения.

Отдельного разговора заслуживает использование пиролизного котла для бани. Он оказывается практичнее и газового, и электрического нагревательных приборов. По КПД и удобству опережает многие печи, особенно если сравнивать с самодельными конструкциями. Любой пиролизный котел имеет горизонтальный сегмент (так называемый «боров»), который предназначен для соединения конструкции с дымоходом. Толщина стенки в этом месте составляет 4,5 мм, а обычная длина достигает 50 см.

Характеристики пиролизного котла позволяют считать повышенную (в сравнении с простыми твердотопливными альтернативами) стоимость вполне уместной в большинстве случаев. Время использования одной загрузки горючего трудно предсказать заранее, оно зависит от большого числа факторов. В технической документации и популярных описаниях приводятся обычно минимальные и максимальные возможные цифры.

На них оказывает воздействие:

• влажность применяемого топлива;
• температура в доме и на улице;
• качество утепления;
• особенности исполнения отопительной системы.

Сухая перегонка регулируется при помощи форсунки, которая дозирует поступление атмосферного воздуха

Что немаловажно, котлы, работающие на принципе пиролиза, способны сушить хранимые в том же помещении запасы дров или угля. Особенности рабочего режима исключают попадание в жилые помещения не только угарного или углекислого газа, но и более безопасных водяных паров

Большинство конструкций лучше всего работают с очень хорошо высушенной древесиной.

Как сделать своими руками?

Изготовление пиролизного котла своими руками вполне возможно, только требуется составить детальные чертежи самодельного аппарата, провести всесторонний расчет и подготовить схему подключения. Камеры сгорания разделяют колосниковой решеткой, внизу сжигают твердое топливо и остатки его, а наверху – полученные при пиролизе газы. В промышленных условиях применяют и другие конструкции, но для самодеятельных мастеров лучше выбирать самое простое решение. Готовые фирменные изделия стоят минимум 36 тысяч рублей, при этом способны обогреть только до 100 кв. м.

Выполненная своими руками работа обойдется дешевле примерно на 25-30%.

Для этого понадобятся:

• аппарат сварочный с 3 или 4 пакетами электродов;
• УШМ малого размера;
• электрическая дрель;
• трубы диаметром 5,7 см при толщине стенок 0,35 см;

• трубы диаметром 15,9 см, толщина – 0,45 см.
• профиль трубчатый 3х6 см, стенка 0,2 см;
• профиль трубчатый 4х8 см, стенка 0,2 см;
• стальные полосы;
• железные листы;
• шамот.

При любой возможности стоит сформировать 3D эскиз внутренней аппаратуры, тогда представление станет четче, работа упростится

Важно: нарезка металла болгаркой не может дать достаточно ровного среза. Плата за рубку его гильотиной, в том числе при сооружении котла из баллона – совершенно необходима и оправдана

После сборки камер сзади к ним приваривают воздухоотводы и стенки. Удобно делать дымовой канал из швеллера, но никто не запрещает использовать и профильную трубу; надо только в ней подготовить отверстия для вентиляции.

Следующим шагом становится формирование отверстия под воздушную трубу и приваривание патрубка. Для связи этой трубы с котлом используют профиль 2х2 см трубчатого сечения. Теплообменник формируют из профиля 5,7 см – его нужно нарезать на однородные фрагменты, выставить на пластину и прикрепить по периметру сваркой. Потом приваривают к котлу сам теплообменник и подготавливают дроссельную заслонку. Настает время приваривать фронтальную стенку, но в ней уже должны быть проемы для ввода и выброса воздуха.

Продолжается сборка привариванием крышки и борова, только после этого собирается внутренняя часть котла. К сведению: на этом этапе уже можно при помощи УШМ, напильника или щетки из металла выровнять места, подвергшиеся сварке. Скрепление кожуха с уголками достигается при помощи мелких отверстий, которые приваривают. Далее приходит очередь теста на герметичность, в ходе его котел впервые заполняется водой. Крышка, поставленная сверху, должна быть утеплена; контроль воздушных заслонок обеспечивается при помощи резьбовых шпилек.

Когда котел закрыт полностью, монтируют петли и дверцу (лучше всего чугунную); футеровка рекомендуется из кирпича

Важно: футеровать следует и низовую камеру, для этого применяют огнеупорный материал. Он отрезается и стачивается для максимально плотного прижатия камеры

Нужно уделять внимание точному соответствию размеров заслонки предъявляемым по проекту требованиям

Повысить эффективность действия котла помогают турбинные аппараты, создающие вихри. Они не только делают передачу тепла лучше, но и способствуют очистке труб от различных засоров. До окончательного запуска устройства в работу следует убедиться еще раз в герметичности швов. Теперь вода подается под давление 3 или 4 бар. Создать его поможет особый аппарат – опрессовщик.

Чтобы позднее котел работал нормально, он должен быть оснащен группой безопасности – как минимум манометром, устройством для сброса давления и отводом воздуха. Систему настраивают на самостоятельный сброс при превышении давления 3 бар

Внимание: нельзя устраивать любые тесты для пустых котлов, тем более при отсутствии термометра. Проверка подразумевает выкладку бумаги и 2 или 3 поленьев

Как только все дерево будет охвачено огнем, заслонку перекрывают, чтобы запустить столь нужный пиролиз. Снизу смотрят, когда появится факел. Сразу после этого отсчитывают время до закипания теплоносителя. Когда оно происходит, отключают вентилятор и тем самым гасят факел. Лишь безупречное прохождение всех этапов такого теста позволяет применять самодельный котел для отопления.

Специалисты считают, что лучше всего использовать для пиролизного котла колосники из чугуна. Вместо баллона неплохой заготовкой может послужить ненужный стальной сейф. Там как раз сталь вполне крепкая и надежно защищена от разрушения при высокой температуре. Повысить площадь теплообмена поможет добавление контура из труб. Внизу ставят огнеупорный кирпич, чтобы улучшить проникновение воздуха по углам.

Достоинства и недостатки пиролизных котлов

Теперь вы знаете, в чем заключается принцип работы пиролизного котла. Фактически это газогенераторная установка, дающая большое количество тепловой энергии. Если сравнивать теплотворность древесины в прямом сгорании и в пиролизном, то во втором случае она на 10-15% выше. Благодаря этому снижаются расходы на топливо. Давайте рассмотрим основные достоинства пиролизных печей, вытекающие из их принципа работы:

В зависимости от конструктивных особенностей камера дожига может располагаться как под, так и над топкой загрузки топлива. В плане производительности оба варианта практически равнозначны.

• Экономичность – возможность экономить топливо очень важна, ведь полный грузовик дров стоит довольно дорого;
• Повышенное тепловыделение – принцип работы пиролизных котлов позволяет извлечь из килограмма поленьев больше энергии, чем при их прямом сгорании;
• Длительная работа от одной закладки дров – позволит спокойно заниматься домашней работой, а не сидеть у пиролизного котла, чтобы заложить в его ненасытную топку очередную порцию поленьев;
• Экологическая чистота – благодаря горению при максимальной температуре, снижается количество вредных выбросов в атмосферу;
• Возможность регулировки интенсивности горения в довольно больших пределах – обеспечивает более точный температурный контроль;
• Легкость в обслуживании – пиролизные котлы снабжаются дверками для доступа в камеры сгорания и дожигания, а также для доступа к зольнику;
• Повышенный КПД – для некоторых моделей он составляет до 90%. Такой показатель характерен разве что для газовых агрегатов, да и то не для всех;
• Возможность обогрева зданий большой площади – для этого выпускаются пиролизные котлы повышенной мощности. По своему принципу работы они мало чем отличаются от своих маломощных собратьев.

К сожалению, не обошлось и без недостатков:

• Внушительные размеры – даже самые маломощные пиролизные котлы отличаются своими габаритами. В них большие теплообменники и сразу две камеры сгорания + зольник. Кроме того, в оборудовании нередко присутствуют водяные рубашки, служащие для их охлаждения – их толщина составляет до нескольких сантиметров;
• Повышенные требования к дровам – при использовании сырых дров генерация продуктов пиролиза может быть затруднена. Поэтому поленья для пиролизных котлов должны храниться в сухом месте, иначе работа оборудования будет отличаться низкой стабильностью – пары воды помешают нормальному протеканию реакции пиролиза;
• Высокая стоимость – даже при самостоятельной сборке затраты будут высокими, ведь для этого потребуется хорошее листовое железо. Стоимость заводских образцов составляет от 50-60 тыс. рублей и выше, в зависимости от мощности;
• Отдельные модели требуют подключения к электросети – их принцип работы заключается в использовании электронного управляющего модуля, который управляет работой дутьевого вентилятора. Для обогрева зданий без электрификации используются пиролизные котлы с механическим управлением – они обладают все тем же принципом работы.

Больше всего потребителей смущает высокая стоимость оборудования. Но если хочется ощутить экономию на топливе и обеспечить хороший температурный контроль при работе на дровах, следует приобрести пиролизный котел.

Что нужно для изготовления устройства своими руками?

Для самостоятельного изготовления устройства необходимо выбрать подходящий под конкретные условия и принцип работы проект. Конечно, можно пойти и купить прибор в магазине, но сделать его самому своими руками дешевле и эффективнее.

Перед тем как приступить к изготовлению, необходимо оценить требуемую мощность. Для этого нужно учесть площадь помещения, которое предстоит отапливать.

Затем необходимо определить, будет ли установлена на котле дополнительная автоматика или нет.

Автоматический блок позволяет отслеживать температуру помещения и в зависимости от этого регулировать работу котла, а также отключать его функции в случае опасности. Но без него тоже можно обойтись.

Оценив необходимый эффект от котла и выбрав проект, приступают к изготовлению агрегата. Наиболее распространённым проектом для самостоятельной сборки считается схема Беляева.

Чтобы её реализовать, нужны соответствующие материалы и инструменты. Большое значение для материалов играет их устойчивость к высоким температурам. Чтобы не ошибиться в выборе, можно обратиться к консультанту на металлобазе или в магазине.

Необходимые инструменты

Обычно к необходимым для изготовления котла материалам относятся:

• металлическая и профильная труба разного диаметра;
• шамотный кирпич;
• листы из металла;
• насос для воздуха или вентилятор;
• датчик температуры;
• жаростойкая фурнитура.

В список инструментов, необходимых для работы над агрегатом, входят:

• инвертор и электроды;
• болгарка с кругами;
• дрель и свёрла по металлу;
• электролобзик.

К этим инструментам в процессе сборки могут добавиться и другие. Главное, чтобы они позволили резать и соединять детали котла, добиться его прочности и герметичности, а также смонтировать на корпусе требуемые элементы.

Этапы постройки пиролизного котла длительного горения

После того, как выбран подходящий чертёж, на его основе выполняется рабочий вариант.

Размеры отсеков, топочных камер и других элементов агрегата устанавливаются в соответствии с проведёнными расчётами.

Например, объем загрузочной камеры вычисляется по принципу 2 литра на один килограмм топлива, которое планируется использовать, плюс 30%.

Это связано с тем, что дрова могут иметь неровные края и не укладываются впритык друг к другу, увеличивая занимаемую площадь.

Габариты также стоит прикидывать в расчёте на мощность 20–25 кВт. На неё ещё можно найти материалы при ручной сборке. При большей мощности нужна более толстая сталь, сварку которой проводить дома крайне затруднительно по причине необходимости мощного оборудования.

В список действий для изготовления пиролизного котла, входят:

• Резка труб и листов болгаркой.
• Сверление отверстий.
• Сварка топочной камеры.
• Установка перегородки для дымооборота.
• Установка колосника между топочной камерой и секцией дожига.
• Присоединение трубы с заслонкой вверху.
• Выполнение отверстий из остатков металла для топочной и зольной камер.
• Установка вертикальных стальных перемычек между внутренней и внешней сторонами теплообменника.
• Монтаж соединений для подачи воды.
• Монтаж дверей агрегата с асбестовой прослойкой для теплоизоляции.
• Укладка шамотного кирпича в зоне дожига.
• Монтаж регулируемых ножек для балансировки котла.
• Шлифовка поверхности агрегата.
• Покрытие жаропрочной краской.
• Установка дымососа или насоса для воздуха.
• Монтаж температурного датчика или автоматики.

Количество операций может уменьшаться или увеличиваться в зависимости от предъявляемых требований.

Подключение к системе отопления

Пиролизный котёл длительного горения может подсоединяться к естественной и принудительной системам отопления. В первом случае требуется тщательно выверять наклон труб. Во втором — определить мощность насоса для нагнетания водяного потока.

Важно! Наладьте подмес горячей воды с выхода на вход, так, чтобы при поступлении в теплообменник температура жидкости не опускалась ниже 60 °C. В противном случае возникает риск коррозии устройства. Порядок подсоединения котла к системе отопления включает:

Порядок подсоединения котла к системе отопления включает:

1. Заполнение системы теплоносителем.
2. Подключение к сети насоса для воздуха.
3. Загрузку топлива в камеру и розжиг.
4. Регулирование подачи воздуха в секцию дожига.

В зависимости от объёма подаваемого воздуха меняется интенсивность сгорания газов и температура нагрева теплоносителя.

Поэтому необходимо отрегулировать работу котла так, чтобы топливо сгорало полностью.

Принцип действия

Прежде чем рассмотреть схемы и чертежи пиролизных котлов, необходимо разобраться с принципом их действия. Итак, в процессе сжигания топлива (по-другому говорят – сухая перегонка) под воздействием высокого температурного режима (порядка 200-800 °C) и недостаточного количества кислорода, осуществляется разложение древесины на две части: летучую часть (пиролизный газ) и твердый осадок (древесный уголь).

Схема пиролизного котла предполагает, что вверху камеры будет накапливаться пиролизный газ, который с потоком воздуха, создаваемого дымососом, будет направляться на дожигание в другую камеру. Это экзотерический процесс, сопровождающийся выделением тепла, при помощи которого улучшается прогрев, в котле подсушивается топливо, а также осуществляется подогрев воздуха, поступающего в зону горения. Смешение выделившегося при высокой температуре пиролизного газа с кислородом воздуха вызывает процесс горения первого, который в дальнейшем используется для получения тепловой энергии.

Устройство и принцип работы котла

Камера первичного сжигания или пиролизная камера напоминает своим устройством топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллетные гранулы) помещается через загрузочное окно на массивную огнеупорную решетку – колосник, обеспечивающий приток к топливу воздуха, который называют первичным.

Принцип работы котла длительного горения

Пиролизный газ принудительно, реже самотеком попадает во вторичную камеру – камеру сгорания или камеру дожига, в которую осуществляется подача достаточного количества воздуха, который называют вторичным. От контакта с кислородом нагретый до высоких температур (более 300 градусов Цельсия) газ моментально вспыхивает и горит с выделением большого количества тепла. Происходит выполнение главной функции котла – нагрев теплоносителя.

Подробно принцип работы пиролизного котла показан на видео.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ ( )

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

• Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
• С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
• Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Изготовление котла

Пиролизный котёл изготавливается в такой последовательности:

1. Если для изготовления прибора будет использоваться газовый баллон, бывший в употреблении, то необходимо стравить остатки газа, открутить болты, которые удерживают горловину баллона, и слить газолин. После этого газовый баллон необходимо заполнить водой и выдержать несколько дней.
2. Затем болгаркой баллон распиливается поперёк немного выше сварочного шва. Таким образом, получится идеально ровный металлический цилиндр длиной более 130 см. Внутри этого цилиндра будет происходить пиролизное горение древесины, но тепло выделяемое во время этого процесса должно быть передано теплоносителю. Теплоноситель будет находиться в рубашке, которая будет “одета” на цилиндрическую камеру сгорания.
3. Для изготовления рубашки необходимо вырезать из листовой стали 6 пластин: 2 прямоугольные пластины размером 60 * 60 см, и 4 пластины 120 * 60 см. В пластинах размером 60 * 60 см следует вырезать круглые отверстия ровно посередине квадрата. Диаметр этих отверстий должен равняться внешнему диаметру цилиндра, изготовленного из газового баллона.
4. Чтобы отверстия идеально подходили для размещения в них пропанового баллона, следует установить на пластину обрезанную крайнюю часть баллона ровно посередине и обвести её маркером. Затем, уже по намеченному рисунку, вырезать отверстие с помощью газового резака.
5. Когда изготовление отверстий в нижней и верхней грани будет закончено, из всех приготовленных ранее пластин сваривается ёмкость высотой 120 см и шириной 60 см. Грани с прорезями будут располагаться соответственно в верхней и нижней части резервуара.
6. Когда рубашка для баллона будет готова, его помещают внутрь прямоугольного резервуара таким образом, чтобы был отступ от плоскости рубашки сверху около 5 см.
7. Затем цилиндр тщательно приваривается к плоскости рубашки. К водяной рубашке привариваются два патрубка.
8. Один в нижней части резервуара, он будет использоваться для входа охлаждённого теплоносителя, другой в верхней части рубашки, через него будет осуществляться забор нагретой жидкости. Оба патрубка имеют диаметр трубы 28 мм.
9. Когда водяная рубашка будет полностью изготовлена, из металлического “блина”, который образовался при вырезании отверстий для баллона, изготавливается разграничительная пластина. Эта пластина позволит оградить горящий пиролизный газ от топлива, расположенного внутри топочной цилиндрической камеры. С одной стороны к “блину” приваривается уголок 50*50 мм.
10. Уголок необходимо установить крест накрест. Таким образом, будет поддерживаться постоянный зазор между заградительной перегородкой и тлеющим топливом.
11. Из верхней части баллона, которая была отпилена, изготавливается крышка, для загрузки топлива внутрь пиролизного котла, а также для отвода продуктов горения древесины в специально смонтированный для такой печи дымоход.
12. Для того чтобы крышка закрывала топочный цилиндр сверху достаточно плотно необходимо к отпиленной крышке по окружности приварить полосу металла толщиной 1 мм и шириной 50 мм. В верхней части крышки делается отверстие с помощью резака и приваривается отрезок трубы диаметром 112 мм и длиной 0,5 метров.
13. В нижней части баллона делается отверстие под размер дверцы зольника, которая затем приваривается электросваркой. Дверца должна иметь в своей конструкции надёжное запорное устройство, исключающее самопроизвольное открытие во время работы отопительного прибора.
14. Для регулировки интенсивности горения топлива рядом с дверцей зольника приваривается патрубок диаметром 28 мм, на котором нарезается резьба и устанавливается водопроводный кран с червячным запорным механизмом. Таким образом, можно будет полностью перекрыть поступление воздуха в камеру сгорания, что приведёт к уменьшению интенсивности горения дров, и этот процесс будет продолжаться не менее 8 часов.

Отличия двухконтурного котла

Котел длительного горения может иметь не один контур, а два. Таким образом, он не только может отапливать помещение, но и греть воду для хозяйственных нужд. Такие агрегаты оборудованы теплообменником или водяной рубашкой — в этом отделе происходит нагрев воды.

Котел может работать по двухконтурной схеме

Встроенный в систему теплообменник может иметь проточную систему воды или в виде аккумулирующего бойлера. Для отопительной системы, естественно, теплообменник должен работать по проточному ппринципу, а вот для ГВС он может быть как проточным, так и бойлерным.

Для ГВС удобнее выбрать бойлер косвенного нагрева большого объема. Он позволит всегда иметь горячую воду, так как она постоянно будет подогреваться, и сохранять температуру даже после завершения топки в течение длительного времени.

Кроме водяного контура, конструкция котла ничем не отличается от обычных котлов, работающих по этому принципу.

Комбинированные котлы

Котлы, работающие только на твердом топливе, устанавливают в основном, в строениях, расположенных в районах, где недоступны другие виды энергоресурсов. Если же есть возможность подключения к газовому трубопроводу, лучше воспользоваться комбинированным котлом. Он будет гораздо удобнее в применении и экономнее в финансовом плане.

Особое удобство в эксплуатации — комбинированные котлы

Конструкция комбинированных вариантов дополнена газовой горелкой и автоматикой. Начинают топить печь, например, дровами, а при их прогорании и остывании котла ниже установленной температуры, срабатывает автоматика, и включается газовый подогрев, который поддерживает теплоноситель в нужном температурном режиме. Такой котел может быть одноконтурным, но иметь в общей системе встроенный бойлер.

Котел можно встроить в универсальную систему отопления и горячего водоснабжения

Кроме того, есть модели котлов, которые работают на электричестве вместо газа.

Положительные характеристики котла

У любого из агрегатов, описанных выше, есть объединяющие и индивидуальные положительные качества, именно поэтому сегодня их устанавливают в загородных домах и заменяют ими старые кирпичные печи.

• Котлы длительного горения имеют хорошие показатели и обладают очень высоким КПД, который доходит до 90—95%.
• Если в котле встроена система автоматической подачи топлива, то он может долгое время работать без участия человека. Срок такой работы указан в паспорте агрегата.
• Эффективность работы прибора объясняется способностью конструкции при нормальной эксплуатации достигать температуры до 600—650 градусов.
• Котлы — экологически чистые приборы, так как сжигается не только заложенное топливо, но и угарный газ, образующийся при его работе.
• Всегда есть возможность регулировать интенсивность горения.
• Современные котлы оборудованы автоматикой, которая позволяет управлять ими через пульт, а также через него же получать сигнал о возникших при работе неполадках.
• Удобство комбинированных котлов заключается в использовании разного вида топлива, что позволяет существенно на нем сэкономить.
• В котлах с водяным контуром реализована возможность регулирования температуры воды, как для отопления, так и для ГВС.
• При большом количестве положительных качеств агрегата, он имеет вполне доступную цену.
• Простота в монтаже и эксплуатации, а также неприхотливость в уходе и возможность делать это самостоятельно, не привлекая специалистов.
• Компактность, по сравнению с кирпичными строениями.

Объективные недостатки

К отрицательным моментам в использовании котла можно отнести:

Загрузка топлива в прибор производится вручную.
В некоторых моделях отсутствует регулировка температуры воды, поэтому при выборе котла на это нужно обратить особое внимание.
Требуется достаточно много места для хранения дров или другого твердого топлива.
Есть определённые требования к просушке топочного материала.
При использовании комбинированных моделей, нужно будет отвести для системы отдельное помещение — котельную.

Это достаточно существенные недостатки для тех, кто имеет небольшую площадь дома, но при необходимости установить отопление, всегда можно найти выход из положения.

Реально ли построить такой котел своими руками?

При желании и при наличии некоторых навыков, вполне возможно сделать котел длительного горения на твердом топливе самостоятельно

Для эффективности его работы совершенно не важно, какой формы будет котел — круглый, изготовленный из бочки или газового баллона, или сваренный из металлических листов. Главное — правильно устроенная внутренняя система

Какие виды газогенерирующих котлов существуют

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>id=»attachment_2273″ style=»width: 547px» class=»wp-caption aligncenter»>

Схема котла с нижней камерой сгорания газов

Как вы уже поняли, такие котлы содержат две камеры сгорания: первичную топку загрузки (где горят дрова) и камеру сгорания (где непосредственно горит газ). Но, по своему расположение, топки могут быть двух видов:

• с нижней камерой сгорания,
• с верхней камерой сгорания.

Особенности котлов с нижней камерой сгорания

В этом случаи пиролизный газ с первичной топки подается путем искусственного нагнетания с помощью турбины. Это делает работу установки зависимой от электричества.

Достоинства	Недостатки
Удобная загрузка топлива в камеру	Необходимость очистки от золы камеры сгорания газа
Удобное обслуживание	Более высокая цена, обусловленная сложной конструкцией
КПД выше за счет большей камеры теплообменника

Особенности котлов с верхней камерой сгорания

Камера сгорания газов сверху

В этом случаи дрова горят в нижней камере, а выработанный газ поднимается в верхнюю, где и происходит его сгорание.

Достоинства	Недостатки
Газ поступает в камеру естественным образом	Немного ниже КПД
Камеру чистить нужно реже
Отработанные газы выходят благодаря естественной тяге

Немного теории из эффективности этого оборудования

Как заявляют многие производители расход топлива на 100 м² помещения при его высоте до 3 м составляет  не более 10 кг в сутки. В качества дров рекомендуют использовать березу или клен. Хвойные породы менее эффективны так как в выделяемых газах остается смола.

В заключение

Если вы решили установить и пользоваться котлом на твердом топлива, такой вариант как пиролизный будет наиболее рациональным. Не смотря на свою высокую стоимость он окупится довольно быстро за счет своего высокого коэффициента полезного действия. Кроме этого будет экономить ваше время в процессе эксплуатации и обслуживания.

Эффективность

Насколько эффективной окажется схема пиролизного котла, а также время его работы, будет зависеть от множества факторов:

• Вид топлива и влажность.
• Теплоизоляция здания.
• Температура в помещении.
• Температура воздуха на улице.
• Точность проектных работ в отношении системы отопления.

Естественно, что, в отличие от обычных котлов, газогенераторное оборудование намного эффективнее. Так как при сжигании древесины невозможно получить столь высоких температурных показателей, как в процессе горения древесного газа, полученного из нее. В процессе сжигания газа предусмотрено использование меньшего объема воздуха. В связи с этим увеличивается время горения и температура. Также следует отметить, что управление процессом сжигания пиролизного газа значительно проще.

Схема подключения в деталях

Мало купить отопительный аппарат, его необходимо еще и правильно установить, а также подсоединить к системе.

Подключение пиролизного котла может быть выполнено несколькими способами:

1. Простым
2. С контуром подмеса
3. С гидрострелкой
4. С аккумулирующей емкостью и контуром ГВС

Вторая схема подключения пиролизного котла, кроме ранее перечисленных узлов, включает в себя также контур подмеса и краны, необходимые для регулировки количество теплоносителя. Она несколько лучше простой и полностью исключает образование конденсата на стенках котла.

Третья чаще всего применяется для систем с несколькими отопительными контурами и содержит гидрострелку. Ее главная роль – это исключение гидравлического воздействия насосов между собой. Но также она способна осуществлять дегазацию отопительной системы.

И последняя – это схема работы пиролизного котла с Laddomat 21. В нее входят аккумулирующий бак и контур горячего водоснабжения идеальную работу которых обеспечивает дополнительный блок. Подбор объема емкости осуществляют по следующим показателям: не менее 25 литров на 1 кВт мощности.

Данная схема, благодаря наличию в ней блока Laddomat 21, способна заместить классическую схему подключения, состоящую из отдельных элементов. Она работает в следующем режиме. Нагрев воды до заданного значения осуществляется за счет регулировки ее поступления из накопительного бака при помощи вентиля терморегулятора. Он увеличивает или уменьшает сечение прохода обратной линии и тем самым влияет на достижение теплоносителем заданных показателей.

Кроме этого наличие в ней аккумулирующей емкости позволяет добиться работы котла в оптимальном режиме. А при внезапном отключении электричества, позволяет поддерживать температуру теплоносителя на заданном уровне в течение двух суток.

Какая схема подключения пиролизного котла, из рассмотренных выше, будет оптимальной, зависит от специфики системы отопления, а отчасти и наличия свободной денежной суммы.

Но в любом случае они должны удовлетворять следующим условиям:

• Отвечать требованиям безопасности
• Обеспечивать хорошую циркуляцию теплоносителя в системе

И не стоит забывать, что чем более качественно укомплектована обвязка котла, тем экономнее он будет в работе и удобнее в эксплуатации и обслуживании.
