Нужен ли байпас в системе отопления: основные варианты применения

Каких видов бывают байпасы

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

• Простые нерегулируемые;
• Перемычки с ручным регулированием;
• Байпасы с автоматическим регулированием потока.

Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления. Это самый простой и одновременно надежный вид байпаса.

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.

Почему батареи холодные, а стояк горячий, объясняют специалисты

На холодных батареях руки не согреть.

Причин, почему подающая теплоноситель труба горячая, а радиатор холодный, может быть очень много. Специалисты для общего развития называют лишь основные из них:

• перекрыт центральный кран на подающей тепло магистрали или прикрыта обратка;
• недостаточный расход теплоносителя;
• завоздушивание системы или конкретного стояка, радиатора;
• система отопления не сбалансирована;
• загрязнения в отопительном контуре;
• уменьшение сечения подающей теплоноситель трубы.

Однако следующие действия жильцов дома помогут мастерам, приехавшим на вызов, скорее устранить неисправность отопительного контура:

• необходимо установить труба горячая, а радиатор холодный только в одной квартире или эта проблема касается всего стояка. Возможно, неисправна отопительная разводка всего подъезда;
• не мешает обойти все подъезды и посмотреть, горячие ли там нагревательные элементы;
• можно спуститься в подвал и обследовать трубы на предмет пробоя. Даже капельная течь приводит к падению давления в системе. Это неблагоприятно сказывается на ее работе.

Всю полученную информацию следует передать специалистам. Однако бывают ситуации, когда организация, занимающаяся теплоснабжением дома, отказывается производить ремонт разводки. В таком случае жильцам необходимо обращаться в контролирующие органы с жалобой о некачественном предоставлении услуг. Также читают: «Куда обращаться если не греют батареи?».

Все, что нужно знать про заполнение системы отопления антифризом вы найдете здесь.

Приспособление для чистки контура.

Если не греют батареи по стояку. Если стояк холодный, батарея холодная – это верный признак того, что главная магистраль, по которой идет теплоноситель, перекрыта. В подтверждение этому необходимо пройтись по соседним квартирам. Они должны прогреваться хорошо. В данном случае устранить поломку может только слесарь-сантехник, у которого на руках будут чертежи разводки отопления дома.

Следующее положение вещей, когда труба горячая, а батарея холодная, свидетельствует о засоре в системе или о наличии воздушной пробки. Она препятствуют проникновению теплоносителя в нагревательный элемент. От этого последний не прогревается. Засоры устраняются только если разобрать полностью радиатор и прогнать через него воздух под давлением. Это под силу только специалисту, располагающему необходимыми инструментами и техникой.

Устранить воздушную пробку, которая мешает полноценной циркуляции теплоносителя в системе, просто. Для этого каждый радиатор оснащается краном Маевского. Его достаточно приоткрыть и спустить некоторое количество горячей воды. Вместе с ней выйдет и ненужный воздух. Также читают: «Что делать если не греют батареи?».

Все нюансы, с которыми вы можете столкнуться при установке электрокотла в систему отопления описаны по этой ссылке.

Если не греют радиаторы во всем подъезде

Когда батарея отопления холодная, а стояк горячий, нужно уделить внимание давлению в контуре. При недостаточном давлении теплоноситель не может пройти по всем радиаторам в контуре. Как результат – батареи понижают свою температуру по мере удаления от теплонесущей магистрали

Жильцам дома не под силу самостоятельно повысить давление в системе, а потому рекомендуется обращаться за помощью к профессионалам. Конкретнее – позвонить в организацию, которая ответственна за теплоснабжение постройки

Как результат – батареи понижают свою температуру по мере удаления от теплонесущей магистрали. Жильцам дома не под силу самостоятельно повысить давление в системе, а потому рекомендуется обращаться за помощью к профессионалам. Конкретнее – позвонить в организацию, которая ответственна за теплоснабжение постройки.

Могут быть перепутаны местами подача и обратка.

Жильцы нового дома при первом запуске системы отопления могут наблюдать следующую ситуацию, когда батарея холодная, а обратка горячая. Здесь уместно предположить, что были допущены ошибки при монтаже нагревательных элементов. В данном случае перепутаны местами трубы, подающие теплоноситель, и обратка контура. Если речь идет об индивидуальном контуре отопления, то стоит присмотреться к циркуляционному насосу. Возможно, он установлен неправильно.

На вопрос, почему холодная обратка в батареях, специалисты однозначно указывают на неправильно спроектированную систему отопления. В некоторых случаях уместно говорить о маленьком расходе теплоносителя.

Насос с байпасом для отопления

Самый распространенный сценарий врезки насоса в систему водяного отопления – непосредственно в трубопровод (либо в подающую ветвь, либо в обратную). В этом случае байпас не устанавливают, так как при остановке агрегата малый диаметр труб не будет способен поддерживать самостоятельную циркуляцию жидкости.

При включенном насосе гидравлическое давление, создаваемое агрегатом, поджимает шарик клапана и перекрывает прямую линию. При выключении насоса давление в гравитационной системе открывает клапан, и вода идет по байпасу

Байпас необходим в том случае, если изначально используется самотечная система. Здесь основным режимом теплоснабжения будет принудительное распределение носителя при помощи циркуляционного насоса. В периоды отсутствия электроснабжения конвекция будет способствовать естественному самотеку среды. Такое решение подразумевает установку насосного оборудования на байпас.

Узел может быть собран двумя способами:

1. Прямая магистраль оснащается шаровым краном, запорная арматура, сетчатый фильтр и насос монтируются в обводную ветвь.
2. Разрыв магистрали дополняется готовым комплектом в виде байпаса с обратным клапаном и насосом.

В первом случае самотечный режим необходимо активировать вручную. В момент отключения электричества жильцам придется самостоятельно открыть один из кранов в котельной. В противном случае прекращение циркуляции вызовет остывание среды.

Во втором сценарии отключение электричества вызовет автоматическую активацию обратного клапана, который остается закрытым в период работы перекачивающего устройства. Но здесь могут стать препятствием 2 потенциальные проблемы:

• отдельные модификации шаровых клапанов не подлежат разборке. Если они выйдут из строя или загрязнятся, придется демонтировать и заменить новым весь узел (помимо фильтра и насоса);
• U-образные вариации выполняют функции дополнительного воздухосборника, в них необходимо периодически поворачивать ручной сбрасывающий кран.

Поэтому профессионалы избегают схем, базирующихся на готовых автоматических байпасах, предпочитают собирать узлы, включающие отсекающий кран. В этом случае в доме станет ощутимо прохладнее лишь через полчаса после отключения электричества, за это время можно открыть основную магистраль. Другой выход – монтаж байпасного узла с применением самостоятельных компонентов и обратного клапана из латуни (в нем резиновый шарик не фиксируется пружиной).

Принцип действия схемы отопления Ленинградка

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

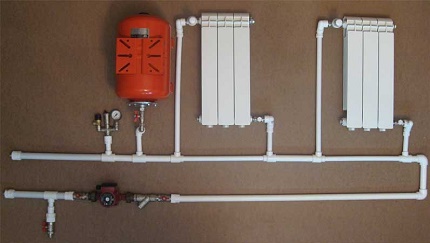

На рисунке показана реализация закрытой схемы «Ленинградки» с верхним подводом трубы и принудительной циркуляцией. Один трубопровод соединяет котел, радиаторные батареи, по нему происходит движение теплоносителя, его направленность указана стрелками. Красным цветом обозначен трубопровод, отдающий тепло, синим — труба, по которой движется охлажденный теплоноситель

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

Трубопровод системы может располагаться снизу, сверху и диагонально. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями

Варианты отопительных систем

Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.

Это:

1. Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
2. Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.

Одноконтурная система отопления

Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.

Схематично устройство такого типа простое:

• В верхний вход радиатора подключают трубу, идущую от котла (подача).
• К нижнему присоединяют отвод охлажденного теплоносителя (обратка).

Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.

Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.

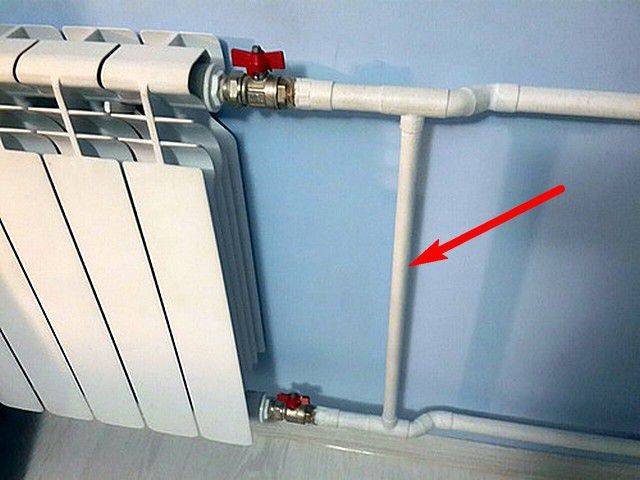

Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).

Двухконтурная система

При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.

Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.

Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.

Эффективность теплоотдачи — как лучше подключить радиаторы отопления

Способы подключения радиаторов отопления

Комфорт, комфорт и еще раз комфорт. Эта мысль все время сопровождает нас, когда дело касается проживания в доме. Согласитесь — кто не хочет, чтобы в доме всегда было уютно и комфортно? Таких не найдется. А теперь второй вопрос — от чего зависит качество проживания? Критериев много, но один нас интересует в первую очередь — это тепло в доме. Оно обеспечивается грамотно созданной системой отопления, где немаловажную роль играет подключение радиаторов.

Именно об этом и пойдет разговор дальше. В первую очередь определимся, какие виды отопления сегодня используются. Их два:

Чем же они отличаются друг от друга? Количеством контуров, а, соответственно, и объемом используемых материалов.

Что собой в принципе представляет любой байпас?

У неискушенного пользователя может сложиться первое впечатление, что за названием «байпас» кроется какое-то сложное по своему строению, монтажу и принципу работы устройство, в чем разодраться без соответствующей подготовки – просто невозможно. На самом деле – все намного проще. Наверняка каждый видел этот самый байпас воочию, просто не представлял, что это именно так называется.

Подсказка кроется уже в самом названии. Попробуйте ввести слово «bypass» в любой из онлайн-переводчиков, и сразу получите кучу вариантов, объединенных одним смыслом – «обход», «объезд», «обходной путь», «обтекать», «идти обходным путем» так далее.

Байпас – это всего лишь труба-перемычка, создающая возможность альтернативного направления перемещения жидкости

В сантехнической практике байпасом принято называть трубу-перемычку, врезанную в обход того или иного прибора. Она создает возможность альтернативного направления потока жидкости (обычной воды в водопроводных системах или теплоносителя в системах отопления). Байпас может работать в неуправляемом режиме, то есть быть открытым постоянно, иметь клапанные или другие устройства, автоматически переключающие поток жидкости по мере необходимости, либо управляться вручную, посредством установленных на него кранов или вентилей.

В системах отопления байпасы могут устанавливаться на различных участках. Чаще всего – это обвязка радиаторов отопления. В автономных системах частных домов он находит традиционное применение в узле циркуляционного насоса. В сложных по структуре системах отопления коллекторного типа байпас становится составляющей деталью смесительного узла. И, наконец, применяется он и при обвязке твердотопливных котлов. Рассмотрим каждый из этих случаев подробнее.

Цены на байпасы для систем отопления

байпас для радиаторов отопления

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла

Нижнее подключение

Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

• Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
• Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение

Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.

Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.

Особенности использования байпаса

Современные системы отопления в своей конструкции имеют встроенный насос, что позволяет не задумываться об установке байпаса. Такие системы имеют ряд преимуществ:

• они эффективно распределяют по радиаторам воду и насос просто необходим в случае, если батарей очень много или трубы имеют большую длину;
• не боятся неточностей уклона труб во время их прокладки;
• не боятся скопления воздуха.

Старые отопительные системы, которые монтировались без насоса, после установки байпаса начинают новую жизнь и не нужно полностью все менять. Байпас очень эффективно позволит справиться со многими проблемами:

• ошибками, допущенными во время монтажа отопительных систем;
• отсутствием нормальной циркуляции в системе отопления.

Байпасы могут устанавливаться на радиаторы, но их применять нужно только в том случае, если они имеют однотрубную отопительную систему. Устанавливается байпас в этом случае между подводящей и обратной трубой, для регулирования нагревания радиатора. В случаи необходимости ремонта некоторого участка отопительной системы или для регулировки температуры в батареях, байпасы очень удобны и легки в использовании.

Как работает байпас в нормальных условиях

При нормальном напоре и высокой температуре потеря температуры на этом участке будет незначительной, разве что владелец квартиры не установил дополнительно трехметровою батарею с воздушным обдувом.

В случае возникновения нештатной ситуации, например, разгерметизации радиатора для проведения ремонтных работ делается аварийное перекрытие ответвления на батарею – закрываются краны на трубе подачи и отвода. Вот здесь и вступает в работу байпас. Теплоноситель, поступая с верхнего этажа, движется по единственно возможному маршруту – через перемычку и дальше по трубе на нижний этаж. Таким образом, перемычка позволяет не отключать от подачи теплоносителя весь стояк, что позволяет исправить ситуацию с наименьшими потерями и в самые короткие сроки.

Применение в батареях с однотрубной системой

В такой системе все отопительные приборы крепятся последовательно: выход одной батареи соединяется со входом другой. Однотрубная система имеет ряд недостатков:

• К последней батарее в цепочке ТН подходит уже охлажденным.
• При выходе из строя одной батареи циркуляция ТН прекращается.

Для устранения этих недостатков однотрубную систему оборудуют шунтирующими перемычками, соединяющими подачу и обратку:

• К последним батареям подходит часть нагретого ТН, который прошел через перемычки.
• При выходе из строя батареи или ее отключении отсечными кранами ТН циркулирует в обход по перемычке.

Особенности установки различных видов

Материал, из которого изготавливается конкретный отопительный элемент, предъявляет определенные требования к его монтажу. Если чугун не боится серьезного механического воздействия, то другие требуют особой аккуратности.

Чугунная классика

Чугунные радиаторы по-прежнему остаются актуальными. Особые характеристики материала, используемого при их изготовлении, позволяют эффективно обогревать помещение любой площади за счет медленного остывания.

Чтобы выполнить монтаж такого отопительного элемента правильно, до подключения следует:

• разобрать готовое изделие на секции;
• протянув все ниппели, собрать изделие в обратной последовательности.

При выполнении монтажных работ стоит учитывать вес изделия и состав материала, из которого был построен дом. Монтаж обогревательного элемента можно производить исключительно на кирпичные и бетонные стены. Установка батареи около гипсокартонной стены производится на напольную подставку.

Современные модели

Такие изделия отличаются малым весом и повышенной хрупкостью. Для них стоит обязательно предусматривать кран Маевского.

В процессе выполнения монтажных работ не стоит снимать упаковку для исключения деформирования поверхности.

Однотрубная схема с перемычкой (квартирный вариант)

Такой вариант немного лучше предыдущего, так как преследует цель нагреть все радиаторы в квартирах, по стояку, равномерно.

Уменьшая такой перемычкой сопротивление, создающее радиаторами, теплоноситель проходит по всему стояку, частично заходя (подмешиваясь) в радиатор, тем самым прогревает все этажи равномерно.

Тут главное проследит, что бы ни кто из жильцов не поставил на перемычке кран (и не закрыл его), иначе вся эта «затея» инженеров с перемычкой накроется «медным тазом». В некоторых домах, зная о таких случаях, просто уменьшают диаметр перемычки.

Кран на перемычке, тут нужен на случай аварии или ремонта — если радиатор «потек» (поломался), его снимают для замены. Тогда перемычка служит «байпасом между квартирами, что бы ни прекращался поток теплоносителя.

Схемы подключения радиаторов отопления – какая лучше?

Поговорим сегодня о комфорте и тепле в доме, будь то частный дом, квартира или дача.

Правильно сделанное отопление это — тепло, комфортно и экономно. Схем подключения радиаторов, в практике достаточно много:

• параллельное подключение (односторонняя схема);
• диагональное (перекрестное);
• однотрубная (квартирный вариант);
• однотрубная с перемычкой (квартирный вариант);
• двухтрубная схема (квартирный вариант);
• однотрубная нижняя (автономное отопление);
• однотрубная нижняя с перемычкой или краном (автономное отопление);
• двухтрубная нижняя (седельная);
• двухтрубная диагональная (автономное отопление, с насосом и без).

В статье рассмотрим перечисленные выше схемы подключения радиаторов отопления.

Если в квартире со способами подключения радиаторов к централизованной системе отопления у нас выбор не большой, то есть при замене радиатора повторить существующую схему подключения. То для автономного отопления (дома, дачи, коттеджа и т.д.), мы постараемся определиться с самой эффективной и экономной.

Основы систем отопления

Вообще, согласно регламенту коммунальных служб, в работу центральных систем дома вмешиваться запрещено. В исключительных случаях, когда батарея протекает или ее прорвало, разрешено экстренное вмешательство. Но если отопительная система в Вашем доме подсоединена к центральной системе правильно, то можно попробовать отключить отопление самому. Особо сложного в этом нет.

Правильное подключение означает, что отопление подключено к общей системе с помощью двух шаровых кранов (рисунок 1) и перемычки, которая называется байпас (рисунок 2). Это подключение называется однотрубным. (рисунок 3)

Рисунок 1 – Два крана

Рисунок 2 ­– Перемычка-байпас

Рисунок 3 – Однотрубная система с перемычкой. Ее можно перекрывать

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

1. Система запитана от мощного котла.
2. Каждая батарея обустроена трехходовым краном.
3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

• В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
• Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
• Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Устройство байпаса

Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.

В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла

Нижнее подключение

Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла. Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

• Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
• Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.
