Печи для бани с выносной топкой

Врезка в стену и установка банной печи

Для вывода топочной части печи в стене прорезается прямоугольное отверстие. Его размеры зависят от конструкции печки, особенно той ее части, которая будет выходить в соседнее помещение.

Точный размер зазора между корпусом и горючими частями стены указываются в паспорте на печку. Установка железной печи в деревянной бане включает обкладывание контура отверстия кирпичом, базальтовой ватой, гипсом или любым другим негорючим и влагостойким теплоизолятором.

Для самодельной печи можно рекомендовать зазоры в 30 см, при условии хорошей теплоизоляции. Нельзя использовать для данной цели стекловату или вату для утепления стен. Этот материал плохо держит нагрев более 150 градусов и начинает рассыпаться. Кроме того, использование стекловаты не безопасно, так как продукты горения вредны для человеческого организма.

Особенности: преимущества и недостатки

Разумеется, установка стандартной каменки более проста, чем сложное обустройство такого дополнительного аксессуара, как топка, вынесенная в предбанник или в другое помещение. Это более затратно, но с уверенностью можно сказать, что все это будет перекрыто тем комфортом, который этот вариант создаст при его использовании. Особенно такая конфигурация печки скажет свое слово в зимнее время.

Еще одно из преимуществ – можно обойтись без обустройства системы вентилирования в парной из-за того, что выгорания кислорода в парилке не будет, так как металлические детали печи вынесены за ее пределы.

Исходя из практических соображений, габариты кирпичной печи в первую голову зависят от величины парилки, количества людей, сезонности использования бани, целей использования самой печи.

Вывод топки кирпичной печки в предбанник удобен тем, что

• всегда есть возможность вычистить золу, растопить печь;
• дрова всегда под рукой, они всегда хорошо высушены;
• режим нагрева печи проще контролируется;
• отопление предбанника всегда обеспечивается теплом печи;
• угарный газ в случае неплотного прилегания дверцы топки поступает в предбанник, а не в парилку;
• железные части топки не перегреваются, не выжигают в парилке кислород, не сушат пар.

Недостатки расположения топки печи в предбаннике:

• кирпичная печь долго прогревается;
• печь расходует большее количество дров, чем металлическая;
• для подбрасывания дров приходится выбегать в предбанник.

Как обогреть банные помещения

Давайте подробнее разберем вопрос отопления таких помещений, как предбанник и комната отдыха.

Предбанник

Предбанники бывают разные. У одних это просто тамбур, который не позволяет холодному воздуху с улицы выстуживать помещение в момент, когда люди заходят в баню, у других это полноценная прихожая, где можно раздеться и одеться, у третьих предбанником зовется совмещенное помещение – это и прихожая, и комната отдыха, там стоит и вешалка, и стол, грубо говоря.

В каком случае стоит озаботиться тем, как обогреть предбанник в бане зимой? Полагаем, что в последних двух случаях. Потому что тамбур обогревать нет смысла, но утеплять его однозначно стоит.

Есть один способ обогрева, который вроде как не требует особых затрат. Это использование вентиляции. Способ простой: делаете дырку в стене парной, вставляете в нее гильзу из пластика, а внутрь гильзы устанавливается вентилятор, который гонит горячий воздух из парной в соседнее помещение.

ВНИМАНИЕ! Так как эта функция нужна далеко не всегда, следует позаботиться о перекрытии потока воздуха из трубы. Делается это с помощью регулируемой заглушки.. То, как это можно сделать проще всего, говорится в следующем ролике:

То, как это можно сделать проще всего, говорится в следующем ролике:

А этот ролик показывает чуть усложненную версию того же самого:

То есть не обязательно пользоваться простейшей конструкцией, можно ее усовершенствовать под свои условия.

Чем хорош и чем плох этот способ? Хорош тем, что при железной печке вы можете понизить температуру в парной, лучше нагреть камни в каменке и получить режим, который ближе к русской бане.

Хотя это не главное, а основная задача – это, все-таки, отопление соседнего помещения. Ну, с отоплением способ вполне справляется. Это же примерно то же, что тепловая пушка – теплый воздух, который гонится вентилятором. А такое сочетание довольно быстро поднимает температуру воздуха в помещении.

Минусом будет то же, что было плюсом – вы снижаете температуру в парной. Как это происходит? Ну, если организовать отток, то увеличится приток, а приток у нас либо с улицы, либо из соседней комнаты. Кстати, если он с соседней комнаты, то идея плохая, потому что этак мы совсем обедним воздух кислородом.

Понижение температуры увеличит расход топлива. Но тут стоит заметить, что все зависит от тонкого соотношения факторов: варьируя изменяющиеся параметры, можно добиться того, чтобы в парной была нужная вам температура, при этом в соседнем помещении температура повысилась за счет вентиляции. Как настроите – так и будет.

На наш взгляд использование вентиляции для обогрева – хороший способ достижения цели.

Помимо этого, разумеется, никто не мешает использовать дополнительные источники тепла – обогреватели, теплые полы и т.п.

Другие варианты предполагают, что о них позаботились еще во время строительства – это когда печка разными сторонами выходит в разные помещения, например, в моечную и в комнату отдыха.

В комнате отдыха обычно делают каминный портал, выводя туда топку. Но такой же вывод топки может быть осуществлен и в пространство предбанника. Однако существенного обогрева ждать придется долго. И вентиляция гораздо быстрее.

ВАЖНО! В кирпичной печке есть летняя заслонка, которая закрывает прохождение дополнительных каналов, отбирающих тепло. Поэтому летом горячий воздух от печи сразу уходит на улицу

А вот если железная печка одной стороной находится парилке, а другой — в другой комнате, то летом в соседних помещениях будет очень жарко. Все-таки вентиляция в этом смысле гуманнее, к тому же она перекрывается.

Комнату отдыха

Выше мы уже говорили о вентиляционном способе. Он годится для тех, у кого КО отделена стенкой от парной. Но даже если смежной стены нет, можно соединить парную и КО с помощью воздуховодов.

Все остальные способы отопить комнату отдыха в бане зимой предполагают, что в ней будут находиться те или иные обогревательные приборы: вы можете протянуть туда регистры водяного отопления, поставить стенные панели или обойтись переносными обогревателями.

Так же годится вариант теплого пола.

Установка своими руками

Чтобы самостоятельно произвести установку кирпичной печи для бани с топкой из предбанника, следует выполнить следующие подготовительные работы:

• место для монтажа печи лучше продумать на этапе строительства помещения;
• перед началом работ обустраивается фундамент под печь. Для этого вырывается котлован. Дно его засыпается щебнем, затем песком и покрывается гидроизоляционным материалом. Укрепляется фундамент кусками арматуры и заливается бетоном;
• укладывается кирпичами площадка под печь;

• в районе дверцы топки на полу крепится металлический лист;
• конструкция печи, проходящая через проем в деревянной стене, обкладывается кирпичной кладкой;
• перед укладкой печи кирпичи погружают в воду, чтобы поры материала заполнились влагой;
• между металлом печи и кирпичом прокладывается изоляционный материал.

После подготовительных работ следует приступить непосредственно к возведению печи:

• Первым этапом выкладывается кирпичом сама печь. Кирпич, которым выкладываются стены дома, не подойдет. Для банной печи нужен тот, что обладает повышенной жаростойкостью. Он должен быть обязательно идеальной формы, без трещин и сколов.
• Сначала каждый ряд выкладывается без использования раствора. Это делается, чтобы подобрать идеальные по форме и размеру кирпичи. Кладка любого из рядов начинается с углового кирпича.
• Первый ряд выкладывается от углов по периметру. Сначала наносится раствор, потом укладывается ряд заранее подобранных кирпичей. Перед укладкой каждый кирпич окунается в воду на 20 секунд. Толщина шва должна быть не больше 5 мм.

• Второй ряд выкладывается со смещением. Швы второго ряда должны быть посередине первого. Аналогично выкладываются следующие ряды.
• На уровне четвертого ряда устанавливается поддувальная дверца. Ее нужно зафиксировать оцинкованной проволокой. Со стороны парной печь обкладывается каменным экраном для защиты от ожогов.
• Вторым этапом устанавливается топочная дверца. Она фиксируется скрученной в несколько раз оцинкованной проволокой.
• Далее, сооружается камера для камней. Размер рассчитывается исходя из количества камней. В завершение ее отделывают стальными листами.
• После возведения печи нужной высоты, сверху кладется стальной лист, на котором предварительно прорезано отверстие.

Самостоятельное изготовление печи для бани из трубы

Чтобы изготовить банную печь из трубы своими руками нам понадобятся:

• Отрезок трубы диаметром более 500 мм и длинной не менее 1500 мм.
• Труба диаметром 157 мм. Нужна для возведения дымохода.
• Листовой металл толщиной не менее 4 мм.
• Труба диаметром 325 мм. Потребуется для топки.
• Уголок равнополочный (ширина полки 25 мм).
• Кран водопроводный для бака ½ .
• Сварочный аппарат.
• Газовый резак.
• Болгарка небольшой мощности.

Подготовка деталей осуществляется по следующей схеме:

1. Первым делом составьте приблизительный чертеж своей будущей печи для бани из трубы в зависимости от размеров помещения. Учтите все нюансы постройки.
2. По данной схеме рассчитайте количество требуемого металла.
3. Наша трубчатая печь будет состоять из нескольких основных частей: топка, емкость для камней, бак для воды. Для их монтажа изначально разрезаем трубу на две части 900 и 600 мм соответственно — для топки и для бака.
4. Чтобы отделить бак от топки для сооружения емкости для камней вырежем из уголков подставки, на которых поднимем бак над топкой. Длина каждой такой конструкции должна составлять 300 мм. Всего нужно вырезать 3-4 уголка.
5. Для днища и крышки бака и топки вырезаем круги из листового металла диаметром равным габаритам трубы.
6. Замеряем длину и режем дымоходную трубу. Делаем это предельно точно. Из трубы 325 мм вырезаем загрузочный тамбур для топки.

Начнем сборку нижней части печки – топки. Это довольно важный этап. Итак, нижняя часть конструкции собирается по следующей схеме:

1. Так, на одной стороне трубы вырезаем 2 отверстия. Одно для загрузочного тамбура (его диаметр равен габаритам трубы под тамбур), другое – под поддувало.
2. С помощью болгарки подгоняем отверстие в топке и торец тамбура под сварку. Привариваем данные конструктивные части. В другом торце тамбура устанавливаем дверь топки.
3. К отверстию для поддувала на крючки монтируем дверцу. Внутри печи в баню из трубы, немного ниже уровня загрузочного тамбура привариваем крепления для чугунного колосника.
4. Устанавливаем колосник и привариваем днище печи.
5. Затем немного ниже верхней кромки топки размещаем и привариваем крышку топки, предварительно вырезав отверстие под дымовую трубу. Конструкцию герметично привариваем. Эта операция достаточно важна, так как через негерметичный шов в помещение может поступать угарный газ, что весьма опасно для здоровья.
6. Далее привариваем стойки для бака из уголка. Нижняя часть конструкции готова.

Дальнейшим шагом станет сборка бака:

1. Вырезаем в днище и крышке емкости отверстия для дымовой трубы. Их размеры должны совпадать с габаритами отверстия дымохода в крышке топки.
2. Верхнюю крышку разрежем на две части. Соединим их вместе с помощью завесов, чтобы её можно было открыть для долива воды.
3. Немного выше от днища бака привариваем кусок трубы ½ “, на которую устанавливаем ёмкость.
4. Готовый бак «насаживаем» на дымовую трубу и размещаем его на приваренные стойки.
5. Обвариваем конструкцию полностью. При этом нужно внимательно следить за качеством сварного шва, соединяющего дымовую трубу и днище бака. Это необходимо для предотвращения протекания воды.

Установка печи из трубы в бане — завершающий этап. Так, печь в бане нужно установить на жесткое противопожарное покрытие, лучше всего, если это будет бетон. Конструкция должна быть устойчивой к опрокидыванию. Если угол, в котором будет размещаться трубчатая печь, обшит деревом, расстояние от стен до конструкции должно быть не менее 1 метра. Для предотвращения возгорания покрытия пола, перед топкой рекомендуется установить металлический или асбестовый лист.

Выбор и обустройство каменки с наружной топкой

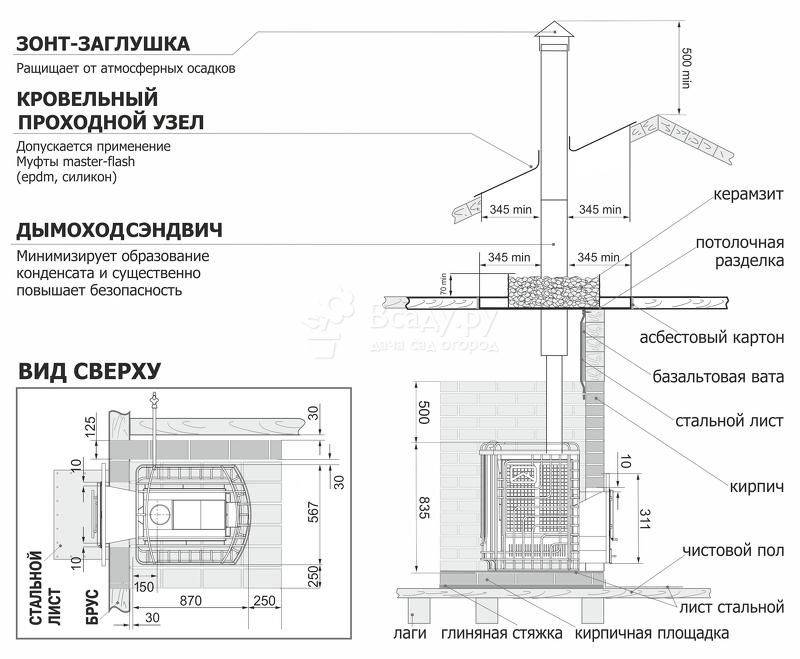

Устройство печи с выносной топкой.

Купить металлические печки для бани, для которых предусмотрена выносная топка, можно в специализированном магазине. Модели промышленного изготовления имеют надежную защиту, которая обеспечивает безопасность эксплуатации устройства. Не потребуется заботиться о том, какой кирпич выбрать, поскольку необходимость обкладывать металлические печи для защиты от ожогов отсутствует. Определенный дискомфорт, вызываемый эксплуатацией модели, бывает связан с потребностью постоянно подкладывать дрова. Поскольку в парилке становится слишком жарко из-за полного разгара топлива, то постепенное угасание огня приводит к остыванию помещения.

Для самостоятельного изготовления печи можно воспользоваться металлическим листом. Для осуществления такого проекта не потребуется много времени. Расходы тоже будут не слишком большими. Сделать стенки банной печи из кирпича не составит особого труда, если целиком обложить самодельную конструкцию в целях безопасности специальным шамотным кирпичом. Отдача тепла от устройства будет равномерной и безопасной.

Многие специалисты рекомендуют использовать тяжелый шамот для обкладки печи для бани так как из кирпича обычные устройства могут иметь низкий уровень теплоотдачи. Это характерно для плавильных печей, изготавливаемых из шамотного кирпича. Печная конструкция для бани должна выдерживать высокую температуру по причине более легкой отдачи тепла.

Шамотный кирпич, которым обычно обустраивают дымоходы для бань, можно заменить красным. Стоимость данного материала является более низкой по сравнению с ценой на другие аналогичные, поэтому его применение считается более выгодным при устройстве кирпичных печей для бани с выносными топками. Этот материал соответствует всем стандартам, отвечает эксплуатационным требованиям и противопожарным характеристикам.

Преимущества топки из предбанника

Монтаж печи с выносной топкой.

Схема установки печной конструкции предполагает разделение предбанника и парилки. Отопительное устройство обычно устанавливается возле перегородки, что очень удобно как в холодное, так и теплое время года. Можно выделить целый ряд преимуществ, которыми обладает такая схема печи и предбанника:

1. Наименьшая степень выгорания воздуха в предбаннике исключает необходимость монтажа системы вентиляции.
2. Хранение и закладка дров в помещении предбанника позволяют постоянно поддерживать чистоту в парной.
3. Забор и обновление воздуха для горения топлива обеспечивают необходимую вентиляцию и свежесть в парилке.
4. Установленная печь в баню не требует устройства прохода через стену, поскольку дверца топки расположена в парной.
5. Возможность непосредственного контроля температуры внутри банных помещений.
6. Дополнительное нагревание парилки за счет топочной дверцы.
7. Удобная закладка дров, которые можно поднести ближе к печи.
8. Экономия площади помещения парной небольших размеров, составляющая около 1 м.кв.

Проекты печей с топкой в предбаннике позволяют создавать «легкий» пар, получать эстетическое удовольствие от вида пламени в топке со стеклянной дверцей. Убрать золу со щепками из сухого предбанника не составит особого труда, как и мусор, оставленный после хождения в этом помещении в уличной обуви. По традиции топить баню из предбанника очень удобно, так как закладка дров осуществляется вне парилки, где всегда будет чисто.

Пробная топка печи

Пробная топка банной печи из предбанника очень важна. Именно на этом этапе сразу видны результаты вашей работы и все просчеты, которые могли бы вылезти.

Для пробной топки нужно растопить печь с полной загрузкой на 2 часа. Тогда стоит проверять отдельные элементы конструкцию на жаростойкость.

Стоит придерживаться таких стандартов:

• все элементы не должны перегреваться, а тем более накаляться;
• тяга должна быть сильно;
• печь не должна сильно дымить;
• печь должна прогреваться равномерно.

Если все прошло хорошо, и вы не заметили никаких сбоев, вы можете смело использовать печь по назначению.

Как монтировать печь с выносной топкой

Сам процесс монтажа сложнее. В стене необходимо проделать большой проем, в который будет установлен топливник. Его укрывают шаром термоизоляции и пожароустойчивыми материалами. Если при возведении бани в проекте этого не было предусмотрено, придется разбирать необходимую часть стены, или выпиливать проем.

Можно делать печку с выносной топкой и за пределами бани (с выходом на улицу). Такой вариант используют, когда в качестве топлива используют не дрова, а уголь.

При установке металлической печки, нужно учесть, что к толщине стены добавляется 5 см расстояния между вертикальной поверхностью каменки и самой стеной. Зазор необходим, так как металл при нагреве будет немного увеличиваться в размерах. Длина телескопического канала будет составлять 16-30 см. Ширина проема 40-60 см, высота – 25-50 см.

Возведение деревянной бани требует разработки чертежа с учетом выносной топки. Так как дерево материал легковоспламеняющийся, понадобиться дополнительный металлический экран и жаростойкий фундамент. Используют кирпич или бетон, в качестве термоизолятора – асбест, гипс или базальтовую вату (стекловату применять нельзя ее предельная температура нагрева +350С). Схема расчетов приведена на фото.

Базальтовая вата должна не иметь связующих элементов. При нагреве до +500С они быстро превратятся в песок и не смогут защитить стену от нагревания. Древесина при этом не только потемнеет, но может и начать тлеть. Температурный диапазон для теплоизоляции должен составлять 800-1000С.

Если пол из досок, необходим фундамент под дровяную печь или керамическая изоляция под электрическую. В последнем случае также нужно позаботиться о заземлении. Укрепляют основу, и когда металлическую печь предполагается обложить кирпичом\бетоном.

При монтаже выносной печи своими руками для определения нужен ли фундамент, используют следующие расчеты. К массе печи добавляется вес камней, вода, которая будет находиться в баке, заполненном до максимальных значений, вес дымохода и защитного кирпичного экрана. Суммируют количество кирпичей в одном ряду + количество рядов и умножают на вес кирпича. Цифра получилась свыше 700 кг? Тогда без фундамента не обойтись.

Размеры основы берут на 20 см превышающие габариты печи с экраном. По глубине ориентируются на фундамент постройки. Расположение печи поблизости несущей стены требует несвязанного фундамента с основой здания, чтобы усадка была независимой. По высоте, основу под печь делают ниже на 20-23 см, чем чистовой пол.

Затем на нее укладывают кирпич и выравнивают в уровень доски. Вся технология закладки фундамента выглядит так:

• рытье котлована;
• установка опалубки;
• укладка армирующей сетки;
• заливка бетонным раствором (1 часть цемента х 3 части песка);
• монтаж двух шаров влагоизоляции (рубероид);
• укладка двух слоев кирпича.

Если в фундаменте необходимости нет, все же просто устанавливать печь на дощатый пол нельзя. В качестве жаростойкой защиты используют металл, керамическую плитку, кирпич, камень. Перед печью укладывают металлический лист, таким образом, чтобы он выступал за пределы печки не меньше, чем на 40-50 см (см. Листовой огнеупорный негорючий материал).

Стены вокруг топки и дымохода также изолируют от высоких температур. В качестве дымохода лучшими считаются сэндвич-конструкции из нержавейки. Можно также выбрать керамику, она прослужит до 30 лет, но стоить будет в пять раз дороже. Кирпичные дымоходы также актуальны, но их возводят только в серьезных постройках с добротным фундаментом. Схема установки печи с выносной топкой ниже.

Потолок в месте расположения печи укрывают металлом и базальтовой ватой. По площади такая термоизоляция должна превышать габариты топки втрое и больше.

Последний этап работ – проверка смонтированной конструкции

Обращать внимание при первой эксплуатации нужно на герметичность швов – они не должны пропускать дым, степень нагрева близ расположенных деталей бани и прочность бака с краном

Поскольку топка находится в другом помещении, необходимо уделить внимание пожаробезопасности, надежно изолировать стены и пол и все же постараться не оставлять процесс горения без внимания. Для заводских печей все моменты монтажа регламентируются СНиПами и сопроводительной документацией производителя

Если таковой нет или печь сооружена самостоятельно – используют нормы СНиПов для кирпичных печей.

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

• горизонтальные;
• вертикальные;
• цилиндрические;
• прямоугольные.

Делают их из:

• чугуна;
• металла (сталь, железо);
• кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

1. Длительный срок службы – от 30 и более лет.
2. Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
3. Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
4. Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
5. Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
6. Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

1. Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
2. Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

1. Небольшой вес готового изделия ‒ от 80 кг.
2. Под многие модели печей не нужно отдельно заливать бетонный фундамент.
3. Устанавливаться печь будет просто. Справится с этим и один человек.
4. Компактные размеры – она не займет много места.
5. Металл быстро нагревается, отдавая тепло, снижается расход топлива.
6. Корпус полностью герметичен. Риск утечки угарного газа минимален.
7. Доступная цена готовых изделий.
8. Печь можно сделать самому.

Из минусов устройства:

1. Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
2. Сильный нагрев металла пересушивает воздух.
3. Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
4. Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

Кирпичная

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

1. Долгое сохранение тепла.
2. Пожарная безопасность.
3. Возможность отапливать большие по площади помещения.
4. Вырабатывается мягкий водяной пар.
5. Постройка прогревается равномерно и постепенно.
6. Материал негорючий, устойчив к перепадам температур.
7. Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

1. Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
2. Высокая стоимость материалов и работ.
3. Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

• Монтаж фундамента под кирпичную печь
• Какой кирпич для печи лучше выбрать

Фундамент

Здесь может быть два варианта.

Первый – полы бани уже уложены

Вариант, сразу скажем, не очень приятный. Как решать проблему? Вначале нужно приблизительно рассчитать общий вес печки вместе с кирпичной кладкой.

Вес печи можно узнать в паспорте или каталоге производителя

Вес одного красного полнотелого кирпича ≈ 3,5 кг, кладка будет в полкирпича. Больше нет надобности, такая толщина обеспечит и нормальную теплопередачу, и достаточную устойчивость конструкции.

Вес красного кирпича

Вес поддона с кирпичом

Есть рекомендации делать кладку в четверть (ставить кирпич на ребро), но мы бы не советовали. Во-первых, для кладки на ребро нужен солидный опыт. Во-вторых, устойчивость конструкции неудовлетворительная.

Для справки. Размеры стандартного одинарного кирпича 250×120×65 мм. Для одного кубического метра кладки нужно приблизительно 520 штук при толщине раствора примерно один сантиметр. Для облегчения расчетов нужно помнить, что на 1 м2 кладки в полкирпича нужно ≈ 53 кирпича. Берите с запасом, неизбежно будут отходы.

Стандартные размеры полнотелого кирпича

Найдите место расположения половой балки, обнаружить ее можно по половым гвоздям. Как правило, во время строительства бани применяют брус под половое покрытие размером не менее 100×100 мм, он может выдержать до 500 кг веса. Этого вполне достаточно для небольшой металлической печи, усиливать брус нет необходимости.

Фото балок пола

Под периметр печи положите лист металла, желательно сделать теплозащиту, четко выдерживаете правила СНиП III–Г.11–62.

СНиП

Не рекомендуется в качестве теплоизоляционного материала использовать листы асбеста, сегодня в реализации есть безвредные материалы из прессованной минеральной ваты.

Для кирпичной кладки нужно сделать гидроизоляцию (для шамотного – не надо, он не боится влаги). Для гидроизоляции лучше возьмите два слоя обыкновенной прозрачной полиэтиленовой пленки – это намного красивее, чем черный рубероид. Выступающую пленку потом нужно аккуратно обрезать по периметру кладки. Не стоит бояться, что такое основание печи вызывает сомнение в надежности. Если бы дымоходы были кирпичными – да, даже незначительные «шатания» печи могут стать причиной появления больших проблем. В нашем варианте дымоходы будут сделаны из металлических труб. В местах соединения и в местах их выхода наружу конструкция «плавающая», способна компенсировать небольшие колебания.

Виды дымоходов для бани

Второй вариант. Полы еще не уложены

Оптимальный вариант, для печи можно сделать устойчивый фундамент. А наличие фундамента значительно расширяет возможные варианты печей как по весу, так и по конструктивным особенностям. Как делать фундамент?

Шаг, №№	Схема или фото	Пояснения
Шаг 1.	Схема фундамента	Разметьте габариты ямы, по периметру она должна быть на 10 см больше, чем размеры печи.
Шаг 2.	Копаем яму под фундамент	Выкопайте яму глубиной 50÷60 сантиметров, глубже не стоит по двум причинам. Во-первых, в помещении бани глубина замерзания грунта значительно меньше, чем на открытом пространстве. Во-вторых, печь не та конструкция, которая требует мощного устойчивого фундамента.
Шаг 3.	Схема фундамента	Сделайте песчаную подушку толщиной не менее 15 см и утрамбуйте ее. Она компенсирует вспучивание грунта, если такой факт и будет иметь место.
Шаг 4.	Фундамент для печи выкладывается из фундаментных блоков размерами 200х200х400, 200х300х400, 200х300х600. Кладка ведётся на цементно-песчаном растворе фундамент печки из газосиликата (пример)	Для печи можно поставить упрощенный фундамент из бетонных блоков, это намного быстрее и легче. Возьмите бетонные блоки любых размеров, количество зависит от размеров ямы, положите их на цементный раствор. Постоянно следите за горизонтальностью. Не рекомендуем отрезать блоки, если по высоте они превышают высоту пола. Во-первых, это довольно сложно, нужен алмазный диск большого диаметра. Во-вторых, выступающий на несколько сантиметров фундамент никак не влияет на комфортность.

На этом подготовительные работы закончены, можно приступать к непосредственной установке печи с выносной топкой.

Расположение печи в бане

Классическая русская баня имеет неотапливаемый предбанник, парилку, совмещенную с моечной. Современные проекты гораздо удобнее в эксплуатации, обычно имеют следующую планировку:

• предбанник – в это помещение обычно выходит топка печи;
• парилка – внутри этой комнаты находится сама печь и каменка;
• моечная – оснащена крупногабаритным водостоком (трап или сифон);
• комната отдыха – отдельное помещение внутри бани или в мансардном этаже.

Вариант планировки бани и расположения печки.

Поэтому печи оснащаются выносным или телескопическим топливным каналом, монтируются внутри стен/перегородок между парной и предбанником, чтобы обогреть все имеющиеся комнаты, отделенные друг от друга перегородками.

Выносной топливный канал банной печи.

При этом установленный подобным образом отопительный прибор следует изолировать от несущих/ограждающих конструкций из горючего материала:

• под печью укладывается лист железа, асбеста или любого другого негорючего материала (кирпич, клинкер, керамогранит);
• места примыкания стен/перегородок к топке обкладываются керамическим или глиняным кирпичом (разделка);
• на стены крепятся фартуки или экраны из термостойкого листового материала (можно облицевать для повышения качества интерьера).

Заводские защитные экраны для банной печки.

В большинстве случаев банная печь имеет дымоход, внутри которого сохраняются высокие температуры, присутствуют искры, опасные деревянным конструкциям здания. Поэтому в местах прохождения труб дымохода перекрытий и кровли монтируются разделки, заполненные термоизоляционными материалами.

Внутри самой парилки печь можно расположить по-разному:

• сместив к углу – высвобождается рабочее пространство помещения;

• посредине стены – лавки и полки устанавливаются по бокам, увеличивается число пользователей.

В обоих случаях следует учесть, что по существующим нормативам пожаробезопасности минимально допустимое расстояние от не футерованных изнутри металлических печей до горючих конструкционных материалов стен составляет 1 м. Печь по центру парилки очень неудобна в обслуживании и во время парных процедур. Поэтому в 99% случаев используются защитные экраны, позволяющие максимально придвинуть обогревательный прибор к стене.

Требования безопасности

Материал для строительства бани чаще всего изначально является опасным для возникновения пожаров. Чтобы избежать возгораний, нужно следовать правилам безопасности еще на этапе планирования стройки. Первое время после постройки баня из дерева будет давать усадку, поэтому прежде, чем устанавливать печь, необходимо убедиться, что сооружение достаточно осело и не даст трещин.

Поскольку в бане стенки печного агрегата прогреваются до больших температур, что чревато нанесением вреда здоровью в виде ожогов, нужно строго следовать правилам противопожарной безопасности при установке печи. Правила установки прописаны в СНиП 41-01-2003 (глава 6.6).

• Установить прочный фундамент под основанием печи. Он будет прилегать к стене между предбанником и парной. Его нужно покрыть жаростойким материалом. В случае повреждения фундамента печь может дать трещину или покоситься, а это опасно возгоранием деревянной постройки.
• От дверцы печи до стен бани расстояние должно быть не меньше полуметра. Если печь стоит в углу, то все поверхности, к которым она примыкает, должны быть изолированы жаропрочным материалом.

• Если предбанник и парную разделяет легко воспламеняемая перегородка, то отверстие, в котором будет установлен топливный канал, нужно изолировать от дерева кирпичной кладкой.
• Все легко воспламеняемые материалы должны быть пропитаны специальным огнеупорным средством.
• Для использования в бане печь должна быть со способностью самоохлаждения до безопасной температуры +80 градусов, поскольку дерево может самовоспламеняться от длительного контакта с нагретой до +100 градусов поверхностью.
• Дымоход должен быть прочным, из безопасного материала и с правильной геометрией.

Преимущества моделей с наружной топкой

Конечно же, установка обычной каменки — процедура гораздо более простая, чем монтаж печки с выносной топкой. Однако все сложности сборки такой модели в бане своими руками с лихвой перекрываются удобствами ее использования. К преимуществам печей с наружной топкой можно отнести:

• Возможность одновременного обогрева парилки и предбанника. Конструкции этого типа устанавливают обычно у перегородки, разделяющей эти два помещения. В особенности подобное расположение печи может быть удобным в бане, используемой в том числе и в холодное время года.
• Отсутствие особой необходимости в обустройстве вентиляции в парной. Поскольку топка у такой печи выносится в предбанник, воздух в этом помещении выгорает гораздо меньше. В любом случае пар в парилке будет оставаться «легким».
• Сохранение чистоты в парилке. Дрова в этом случае хранятся в предбаннике. Там же производится их закладка в топку. А поэтому на полу в парилке не будет оставаться никакого мусора. Смести же золу и щепки в сухом предбаннике при уборке особого труда не составит.

Выбор места для топки

Стена должна быть кирпичной или обшитой устойчивым к огню материалом

Печка соединяется с парильней топочным каналом, дверцы которого нужно вывести в предбанник. Печная конструкция часто соседствует с перегородкой, защищенной от возгорания. Очаг ставят справа или слева от входа, место зависит от особенностей проектного решения бани.

Как правильно установить печь в бане с топкой из предбанника:

• Если монтируют защитные пластины, экраны, ставят теплоизоляторы, то агрегат располагают так, чтобы до верхнего перекрытия было не меньше 1,2 метра.
• Выбирают место, где есть возможность сделать обособленное бетонное основание.
• Труба должна идти вертикально, при этом не разрешено ее касание к деревянным элементам крыши, балкам, стропилам.

Для каждого случая размещения учитывают конкретные обстоятельства. Топочный канал выводят в парилку, поэтому определяют такое место, чтобы в соседней комнате удобно было вырезать часть стены без вреда для лавок, полок.
