Осушение дачного участка своими руками

Линейный дренаж

Система стоков, углублённая в почву называется линейным дренажом. Сверху желоба прикрывают съёмными металлическими решётками.

При данном способе осушения участка своими руками главным условием является правильное расположение канавок. Желоба прокладывают делая небольшой уклон, дабы водные потоки перемещались самостоятельно.

Двигаясь по канавке влажные массы попадают в фильтр. С помощью фильтра массы очищаются, и из него вода по водоотводам попадает в ливневую систему.

Постройка линейного дренажа дело хлопотное и требует предварительной планировки. Укладка бетонного основания обязательна для всех частей данной системы. Если площадь водосбора большая, то необходимо основания заливать бетоном используя уклон.

О чем нужно знать

Конечно же, для того чтобы вода покидала в последующем участок по трубам самотеком, укладывать их нужно под уклоном. В противном случае осушить надел не получится. Под слишком большим уклоном монтировать магистрали дренажной сети, к сожалению, нельзя. В этом случае трубы в последующем будут очень быстро заиливаться. Очень уж маленьким наклон дренажных каналов также делать не стоит. Иначе система в последующем будет работать неэффективно.

В большинстве случаев трубы при обустройстве огородных сточных сетей укладывают под углом от 0.5 до 3 см на погонный метр. Отступать от этих параметров в большую или меньшую сторону не стоит.

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный  вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант  вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

4 Обустраиваем систему осушения

Если вы не хотите обустраивать масштабную систему, следует обратить внимание на опыт некоторых садоводов. Они организовывают точечный дренаж на участке

Для этого по всей территории нужно сделать ямы глубиной 1,5-2 м на расстоянии не менее 6 м. Дно засыпаем песком и щебнем. Обрезки трубы заворачиваем в геотекстиль и вставляем в проделанные лунки, дно нужно также закрыть материалом. Главное тут подобрать трубу так, чтобы в нее мог поместиться дренажный насос. От диаметра трубы зависит и ширина лунки — ее нужно сделать на 10 см больше. Обслуживанием такой системы придется заниматься минимум раз в неделю, откачивая воду.

Некоторые дачники пользуются другим способом — вырывают канавы и магистральные ямы, ведь обустроить их весьма просто. Нужно вырыть на участке лунки глубиной около 1 м. Ширина на поверхности грунта должна быть около двух метров, у дна — примерно 0,5 м. Организовывать такие ямы нужно в самых низких точках участка. Несмотря на то что система проста, она действует весьма эффективно, поскольку вся лишняя влага будет скапливаться в них. А вот организовать систему из канав будет сложнее.

Для ее обустройства нужно:

1. 1. По периметру всего участка сделать канавы шириной и глубиной около 0,5 м.
2. 2. Стенки скосить на 20 градусов.
3. 3. Укрепить стенки досками или плитами из бетона.
4. 4. На дно канав уложить металлические поддоны.
5. 5. Обустроить водоприемник и подвести к нему остальные траншеи с помощью общей отводной канавы.

Есть еще один вид дренажа — французский. На участке нужно создать аналогичные канавы и заполнить их дренажным слоем.

Рассмотрим несколько вариантов устройства системы такого типа:

1. 1. Можно прокопать небольшие траншеи со стоком вод в колодец.
2. 2. Сделать канаву такой глубины, чтобы она достигала естественного песчаного слоя — вода будет уходить туда.

В качестве колодца выступаем яма шириной и глубиной около 1,2 м, причем колодец можно сделать открытым или закрытым, а на дно следует положить слой дренажа из битого кирпича или гравия. Среди плюсов такой системы можно выделить то, что она не будет засоряться, «цвести», но с течением времени начнет забиваться грунтом, в котором будут прорастать растения, а чистка будет отнимать немало сил и времени.

Еще один вариант, который считается более дорогостоящим, выглядит следующим образом. Нужно сделать закрытую дренажную систему на даче, которая обустраивается с применением глиняных труб — их можно выложить или елочкой, или по прямым линиям.

Кроме того, такая система идеально подойдет, если следует организовать осушение участка с высоким уровнем грунтовых вод. Чаще всего конструкцию совмещают с дренажами, идущими от дома. Правда, осушить участок от воды своими руками данным методом весьма сложно.

Дренажные системы

Дренажная система из труб, чтобы осушить дачный участок, строится открытой или закрытой. Суть работы системы в том, что вода по трубам собирается с участка в точечный колодец и откачивается с помощью насоса. Хорошую воду можно использовать для земледелия и полива растений на дачном участке, а плохая вода отводится на определенное расстояние от участка и сбрасывается в ближайший по расположению водоем.

Открытые

Самый простой вариант постройки дренажной системы из труб для осушения почвы – простая канава, на дно которой засыпана щебенка, остатки строительных материалов и песок. При строительстве более сложных конструкций для дренажа и отвода грунтовой воды вдоль стенок канавы укладывается геотекстиль. Со временем простая дренажная система может забиться, но для отвода влаги ее будет достаточно.

Наиболее эффективны открытые системы поверхностного дренажа с желобами для отвода воды. Труба этой системы дренажа укладывается по периметру земель, а в низинах и на болотистых почвах — и по центру участка.

Закрытые

Наиболее сложны в устройстве собственными руками закрытые дренажные системы из труб. В них используется несколько специальных строительных материалов, а последовательность расположения и сбора следующая:

1. Копается система траншей для дренажа воды ниже уровня промерзания;
2. Дно нижнего уровня глубокой канавы выстилается слоем геотекстиля для фильтрации;
3. На геотекстиль насыпается песок, щебень и остатки строительных материалов, например, битый кирпич;
4. В центр укладывается перфорированная труба. Некоторые строители рекомендуют дополнительно обернуть трубу геотекстилем, чтобы отверстия трубы не засорялись. Части труб соединяются и тянутся до колодца или коммуникаций, предназначенных для сброса воды;
5. Поверх труб насыпается еще слой щебня и песка, а сверху коммуникации оборачиваются свободными концами текстиля со дна траншеи. После этого закрытая система дренажа засыпается землей, и участок выравнивается.

Посадка влаголюбивых растений

Еще один вариант осушения без дренажа — посадка влаголюбивых растений, которые «работают» как естественный насос с функцией испарителя. Корневая система таких растений активно поглощает воду, а обильный лиственный покров — испаряет влагу. Конечно, продуктивность такого способа осушения не высока, но в комплексе с традиционными системами дренажа — это дает положительный эффект.

В качестве самостоятельного способа, такой подход обоснован лишь при условии небольшой заболоченности или как профилактическая мера. Например, на дачных участках с непостоянным проживанием, когда не надо срочно удалять талые или осадочные воды. Используя деревья, кустарники и травы, которые поглощают много воды, можно снизить подтопление за счет верховодки и ускорить высыхание верхнего слоя земли после весеннего паводка или осенних дождей. К влаголюбивым деревьям относятся все породы, растущие в природе возле рек, озер и на заболоченных местах: ива, ольха, берёза. По периметру, в качестве живой изгороди, можно высадить кустарники: шиповник, боярышник, калину.

Метан в почве

Конечно, после осушения открытым дренажом или путем прокладки труб земля на участке в любом случае по составу станет более пригодной для выращивания огородных и садовых культур. Но для того чтобы еще больше улучшить ее качество, владельцам участка придется:

рассыпать по участку тонким слоем смесь глины и песка;

тщательно перекопать надел с использованием лопаты или, что предпочтительнее, мотокультиватора.

Конечно же, очень неплохим решением будет раскидать по участку, помимо глины и песка, перед перекопкой еще и навоз, смешанный с опилками. Это позволит не только улучшить структуру почвы, но и сделать ее более плодородной и питательной. Внесение в почву разного рода минеральных удобрений также сделает ее более подходящей для выращивания огородных и садовых растений.

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

• лотки;
• пескоуловители;
• трубы;
• геотекстиль;
• колодцы;
• расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

• оцинкованная сталь;
• чугун;
• пластик;
• бетон;
• полимербетон;
• железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

• асбоцементные;
• керамические;
• полимерные (высокого и низкого давления);
• пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

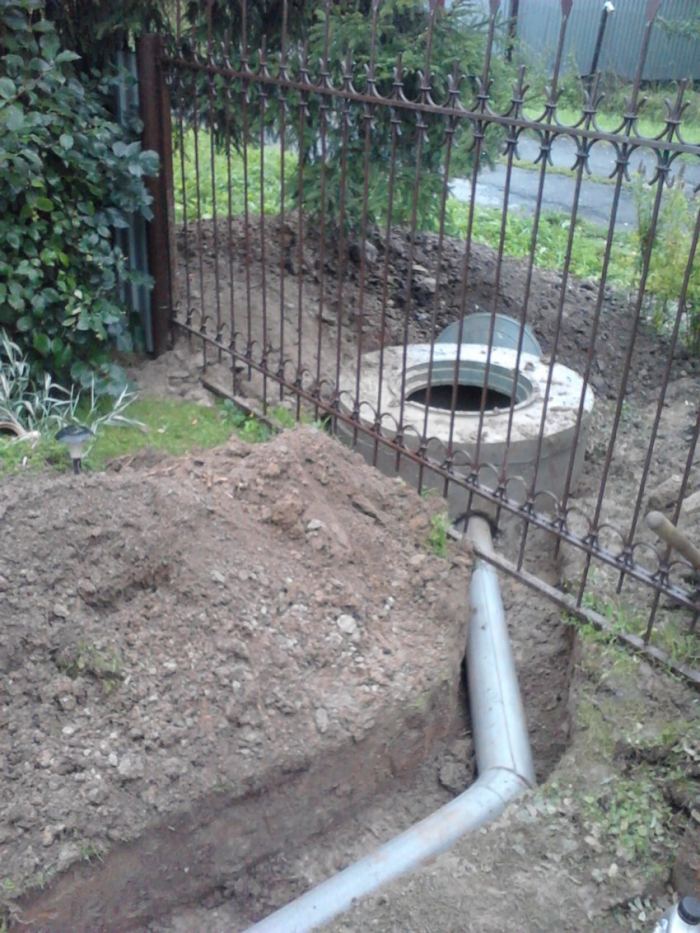

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

• бетонные;
• пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

• поворотная – на месте поворота трубы;
• поглотительные – подземные без наружной части;
• водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Приемный пруд

В большинстве случаев владельцы огородов на торфяниках для стока вод обустраивают, конечно же, именно колодец. Но вместо него при желании можно сделать на участке и искусственный водоем — красивый декоративный пруд. В этом случае в земле также предварительно выкапывается котлован, но более широкий.

Дно и стенки ямы для обустройства на участке искусственного водоема тщательно очищаются от корней и камней. Далее котлован простилается прочным гидроизоляционным материалом — лучше всего толстой пленкой. Сквозь отверстия в пленке в пруд выводятся дренажные трубы. Замаскировать их на дне можно, к примеру, красивыми камнями или какими-нибудь водными растениями. Летом в этот водоем можно будет выпускать в том числе и неприхотливых рыбок из аквариума. Вокруг пруда обычно высаживают эффектные болотные растения.

Растения, осушающие участок, способны его украсить

Аквилегия или водосбор отличается ажурной листвой, нежными цветами от желтого до темно-синего оттенка. Неприхотливое многолетнее растение, размножается семенами естественным путем. Любит тенистые места. Цветет с конца мая до середины сентября.

Бадан. Невысокий кустик с крупными мясистыми листьями, выпускает пучкообразные соцветия розового оттенка. Развивается корневищами, обладает целебными свойствами. Любит тенистые места.

Бруннера или садовая незабудка. Соцветия достигают полуметра, растение образует очень воздушный нежный ковер. Размножается многолетний цветок делением корней.

Герань садовая. Окраска от кроваво-красного до нежно-фиолетового. Не прихотлива, заполняет всё свободное пространство.

Ирис. Клубне-луковичное растение, в зависимости от разновидности цвете с конца мая до середины июля. Лист узкий, остроконечный, плотный. Неприхотлив к составу почвы.

Купавка или купальница. Дикорастущее растение. При удобрении желтая «розочка» достигает 6 см в диаметре. Раскрывается в конце мая-начале июня. Лист резной, декоративный.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация — это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Виды дренажных систем

Дренажные системы подразделяются на два вида: открытые и закрытые. Где и какю систему использовать зависит от местности и целей дренажа.

Открытый дренаж

Для водоотведения на земельном участке проще всего сделать открытую систему. Для этого по периметру нужно прорыть открытые канавы глубиной 50–70 см и шириной 50 см, вывести их к искусственному водосборнику, расположенному в самой нижней точке участка, или увести воду в придорожные канавы либо природный водоем. Прорывая канавы, следите за соблюдением уклона, который обеспечит сток воды.

Количество канав должно соответствовать объему уводимой талой и дождевой воды. Открытые канавы не эстетичны и мешают беспрепятственно ходить по усадьбе. Для придания достойного внешнего вида накройте их декоративными решетками.

При отсутствии решеток можно выполнить засыпной дренаж.

В месте будущих канав аккуратно снимите дерн, отложите его в сторону. Выройте канавы. На дно засыпьте песок и уложите геотекстиль, а поверх засыпьте канаву крупными камнями, щебнем или (на худой конец) битым кирпичом. Сверху уложите дерн. Такая система прослужит несколько лет.

Закрытый дренаж

Напомним, что для грамотного выполнения закрытого дренажа потребуется проект. Все элементы системы будут находиться в земле, и ошибок в исполнении быть не должно, иначе пострадает функциональность системы.

Закрытый или глубинный дренаж может быть локальным (местным) или общим.

Для защиты фундамента дома, подвальных и цокольных помещений от подтоплений и проникновения подземных вод используют местный дренаж, который может быть пристенным, пластовым или кольцевым.

Для водоотвода со всего участка применяют общую систему дренирования.

Основные типы систем осушения грунтов

Перед тем, как начать заниматься составлением плана работ, закупкой оборудования и материалов, необходимо определить, какую систему целесообразно внедрить, чтоб она работала максимально эффективно.

Существует три разновидности дренажных систем:

• поверхностная (открытая) – представляет собой канаву на поверхности земли, используется для выведения избыточной влаги, образовавшейся из-за частных дождей или таяния снега;
• глубинная (закрытая) – отвод воды осуществляется с помощью системы труб, колодцев; система применяется в случае риска затопления огорода осадками и/или грунтовыми водами;
• засыпная – принцип ее построения такой же, как и глубинной, только используется исключительно дренажный материал без труб; подходит для осушения участков при выпадении осадков.

Каждая из вышеприведенных технологий имеет свои достоинства и недостатки.

Дренажные системы для благоустройства участков делятся на две разновидности: открытую и закрытую. Открытая состоит из сети канав, в закрытой в канавы укладывают перфорированные трубы или засыпается грунт с высокими фильтрационными свойствами

Поверхностную дренажную сеть нередко совмещают с ливневой канализацией, производящей сбор и отвод атмосферных осадков. Ливневку оснащают водосборниками двух типов: точечными и линейными.
