Гост размеры труб номинальные

Диаметры стальных труб по стандарту 3262-75

Этот документ описывает трубы водогазопроводные (распространена аббревиатура ВГП). Они могут быть изготовлены из оцинкованной стали и обычной. Могут иметь резьбу — короткую или длинную, край при этом должен быть ровным, с небольшим количеством заусенцев (5%). Край трубы без резьбы может быть ровным или оформленным под сварку — с фаской в 35-45°.

Стальные трубы, изготовленные по стандарту ГОСТ 3262-75, при равном наружном диаметре могут иметь три толщины стенки. В зависимости от толщины стенки труба называется:

• облегченной (самая тонкая стенка);
• обыкновенной (средняя по толщине);
• усиленной (самая толстая).

Таблица диаметров стальных труб ГОСТ 3262-75

При равном наружном диаметре и разной толщине стенки, внутренний диаметр изменяется. Но чтобы не путаться, используют понятие условный проход или номинальный диаметр. Обозначался раньше он как Ду, сейчас правильно писать DN. Иногда считают, что условный проход равен внутреннему диаметру. Иногда это так, но далеко не всегда. Скорее, так бывает очень редко. Чаще реальное внутреннее сечение трубы отличается — стенки разной толщины. Как контролировать качество изделия? По соответствию толщины стенки и наружному диаметру.

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду	Дюймы	Ду	Дюймы	Ду	Дюймы
6	1/8″	150	6″	900	36″
8	1/4″	175	7″	1000	40″
10	3/8″	200	8″	1050	42″
15	1/2″	225	9″	1100	44″
20	3/4″	250	10″	1200	48″
25	1″	275	11″	1300	52″
32	1(1/4)»	300	12″	1400	56″
40	1(1/2)»	350	14″	1500	60″
50	2″	400	16″	1600	64″
65	2(1/2)»	450	18″	1700	68″
80	3″	500	20″	1800	72″
90	3(1/2)»	600	24″	1900	76″
100	4″	700	28″	2000	80″
125	5″	800	32″	2200	88″

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм	Диаметр резьбы G». дюйм	Наружный диаметр трубы Dn. мм
Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75	Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)	Полимерная труба. ПЭ, ПП, ПВХ
10	3/8″	17	16	16
15	1/2″	21.3	20	20
20	3/4″	26.8	26	25
25	1″	33.5	32	32
32	1 1/4″	42.3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75.5	76	75
80	3″	88.5	89	90
90	3 1/2″	101.3
100	4″	114	108	110
125	5″	140	133	125
150	6″	165	159	160
160	6 1/2″	180	180
200	219	225
225	245	250
250	273	280
300	325	315
400	426	400

ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах

ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS — шведский стандарт диаметров труб и запорной арматуры

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) — условный проход

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Таблица соответствия условного диаметра труб с международной маркировкой

ГОСТ	ISO дюйм	ISO мм	SMS мм	DIN мм	ДУ
8	1/8	10,30	5
10	1/4	13,70	6,35	8
12	3/8	17,20	9,54	12,00	10
18	1/2	21,30	12,70	18,00	15
25	3/4	26,90	19,05	23(23)	20
32	1	33,70	25,00	28,00	25
38	1 ¼	42,40	31,75	34(35)	32
45	1 ½	48,30	38,00	40,43	40
57	2	60,30	50,80	52,53	50
76	2 ½	76,10	63,50	70,00	65
89	3	88,90	76,10	84,85	80
108	4	114,30	101,60	104,00	100
133	5	139,70	129,00	129,00	125
159	6	168,30	154,00	154,00	150
219	8	219,00	204,00	204,00	200
273	10	273,00	254,00	254,00	250

Диаметры и другие характеристики трубы из нержавеющей стали

Проход, мм	Диаметр наружн., мм	Толщина стенок, мм	Масса 1 м трубы (кг)
стандартных	усиленных	стандартных	усиленных
10	17	2.2	2.8	0.61	0.74
15	21.3	2.8	3.2	1.28	1.43
20	26.8	2.8	3.2	1.66	1.86
25	33.5	3.2	4	2.39	2.91
32	42.3	3.2	4	3.09	3.78
40	48	3.5	4	3.84	4.34
50	60	3.5	4.5	4.88	6.16
65	75.5	4	4.5	7.05	7.88
80	88.5	4	4.5	8.34	9.32
100	114	4.5	5	12.15	13.44
125	140	4.5	5.5	15.04	18.24
150	165	4.5	5.5	17.81	21.63

Внешний и внутренний диаметр труб и трубопроводной арматуры

DN — Номинальный диаметр (nominal diameter).

Используется как характеристика соединяемых частей таких как: трубопроводная арматура, фитинги, соединения для различных видов трубопроводов.

Номинальный диаметр (округленный внутренний), не означает точный размер в миллиметрах и приблизительно равен значению внутреннего диаметра соединяемого трубопровода в миллиметрах (Определенно в ГОСТе 28338-89, соответствует ISO 6708-80).

Параметр был введён для уменьшения типоразмеров арматуры, трубопроводов и различных соединительных деталей было принято понятие условного прохода.

Согласно ГОСТу 28338-89 нужно обозначать буквами DN и числовым значением, которое выбирается из стандартного ряда.

Все ГОСТы, упомянутые в тексе на момент написания статьи 01.02.2018г – действующие

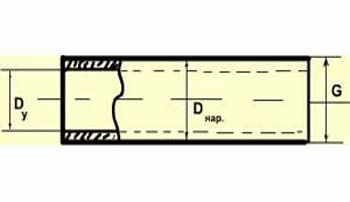

Параметры определения габаритов водопроводных труб:

• внутренний диаметр трубы. На основании данной условной характеристики определяется размер внутреннего диаметра, как для узлов-соединителей, так и для водопроводных труб;
• Dy, диаметр условного прохода трубы. Номинальное значение внутреннего диаметра, указанное в миллиметрах. Это значение округляют;
• Dn, значение номинального диаметра;
• наружный диаметр труб;
• размер толщины стенки.

К примеру, для внутреннего диаметра изделий с различной резьбой это будет выглядеть так:

• внутренний диаметр трубы 0,5 дюйма составляет 12,7 мм;
• внутренний диаметр трубы 3/4 соответствует 19,0мм;
• а для размера внутреннего диаметра 2- дюймовой трубы это составляет 50,8 мм.

Для диаметров трубной резьбы это будет выглядеть так:

• труба 0,5 дюйма – 20,4-20,7 мм;
• труба 3/4 дюйма – 25,9-26,2 мм;
• и труба 2-дюймовая труба – 57,9-58,3 мм.

Зная размеры труб для водопровода, вы сможете быстрее сделать правильный выбор. Если необходимо произвести стыковку труб из пластика и металла, то нужно учитывать диаметры пластиковых и диаметры металлических труб.

Таблица размеров изделий для водопровода из разных материалов учитывает не только диаметр труб, но и их пропускную способность.

Полиэтиленовые трубы

Можно пойти другим путем и воспользоваться специальной расчетной формулой, в которой принимается во внимание снижение напора воды, зависящее от числа поворотов, стыков и длины всего трубопровода, однако для внутриквартирной разводки использовать такую формулу нецелесообразно. Чаще всего для водопровода выбирают трубный металлопрокат, диаметр которого составляет 10 и 15 мм, что соответствует 3/8 дюйма и 1/2 дюйма

При монтаже стояка внутренний диаметр труб выбирают, как правило, равный 20 и 25 мм, что соответствует 3/4 дюйма и 1 дюйму

Чаще всего для водопровода выбирают трубный металлопрокат, диаметр которого составляет 10 и 15 мм, что соответствует 3/8 дюйма и 1/2 дюйма. При монтаже стояка внутренний диаметр труб выбирают, как правило, равный 20 и 25 мм, что соответствует 3/4 дюйма и 1 дюйму.

Водопроводные трубы

Стальные водопроводные трубы стыкуются с пластиковыми посредством специальных стандартных переходных элементов, учитывающих размеры трубного металлопроката и материал, из которого они изготовлены.

Немного сложнее обстоит дело с медными и алюминиевыми трубами, т.к. их выпуск регламентирован соответствующим метрическим стандартом. В этом случае учитывается реальный метрический наружный и внутренний диаметр стальных труб. Стоит заметить, что все параметры строго регламентированы, в том числе и диаметры труб, по госту. Таблица соответствия размеров габаритов изделий выглядит следующим образом:

Размеры стальных водопроводных труб

Стальные трубы могут применяться в системах газо- и водоснабжения, системах отопления, а также в качестве элементов металлоконструкций.

Основные размеры водопроводных труб из стали установлены ГОСТом 3262-75. В этом стандарте установлены: наружный диаметр, масса, толщина стенки для труб различных серий. Для удобства мы добавили в следующую таблицу, общепринятые обозначения диаметра резьбы, выполняемой на трубах, в дюймах.

Трубы могут быть изготовлены обычной и повышенной точности.

Обозначение стальных водопроводных труб

В обозначении стальной трубы указываются следующие параметры.

• При необходимости в обозначении также, указывают:

мерную длину
дополнительные параметры, обозначаются буквой после слова Труба

• буква У для усиленных
• буква Л для легких
• буква Р для труб с резьбой
• буква Н для легких под накатку
• буква Д для труб с длинной резьбой
• буква Ц для оцинкованных

повышенную точность обозначают буквой П, после условного диаметра трубы

Пример обозначения стальной трубы

Рассмотрим приемр обозначения оцинкованной стальной трубы с резьбой с диаметром условного прохода 15мм (1/2), с толщиной стенки 2,8 мм, мерной длины 4 метра

Как узнать наружный и внутренний диаметр стальной трубы

С помощью таблицы, представленной в начале статьи несложно узнать наружный и внутренний диаметры водопроводной трубы, которую в обиходе чаще называют в “дюймовых величинах”.

Наружный диаметр трубыуказан в таблице напротив обозначения в дюймах.

Для определения внутреннего диаметра необходимо от наружнего диаметра отнять удвоенную величину толщину стенки.

В качестве примера, узнаем внутренний диаметры трубы размером 1 дюйм обыкновенной серии. Находим в таблице напротив обозначения 1 дюйм значение наружного диаметра 33,5 мм, а также толщину стенки для обыкновенных труб – 3,2.

Производим несложные вычисления: 33,5-3,2х2=27,1мм

Внутренний диаметр “дюймовой трубы” – 27,1 мм.

Как определяется диаметр трубы в дюймах

Еще одно не очень удобное обстоятельство связано с использованием трубной резьбы, обозначения для которой существуют и в метрической, и в имперской системах. Чтобы получать точные значения для каждого из видов резьбы, желательно пользоваться специальными таблицами.

Диаметры резьбы труб в дюймах соответствуют такой характеристике как условный проход, не связанной с определенной единицей измерения и определяющей пропускную способность трубы. Величина условного прохода берется только в целых числах, он является обозначением приблизительного условного просвета. С каждым шагом этой величины, как принято считать, пропускная способность трубопроводной системы ориентировочно возрастает на 40-60%. Проведя подбор труб и резьбовых фитингов для прокладки или ремонта трубопроводной системы в соответствии с таблицами, можно быть уверенным, что она будет работать надлежащим образом. Для металлической полудюймовой трубы с резьбой, например, значение наружного диаметра составит 20,956 мм, внутреннего – 18, 632.

Если приходится работать с данными о размерах труб, приведенными в дюймах, то произвести перевод в метрическую систему чрезвычайно просто. Дюйм принято принимать за 25,4 мм. То есть, чтобы перейти из имперской системы измерения в метрическую, нужно имеющееся значение в дюймах умножить на 25,4, чтобы получить величину аналогичного параметра в миллиметрах.

Так как размеры пластиковых, металлопластиковых и медных труб принято обозначать с применением метрической системы, то, совмещая их со стальными, придется выполнить перевод в систему имперскую, оперирующую дюймами. Выполнение такого перевода несколько посложнее. Измерения можно произвести с помощью несложных приборов, например, строительной рулетки или портновского сантиметра. Более точный результат будет получен, если задействовать штангенциркуль. Величину, полученную в метрической системе, придется умножить на 0,398, чтобы получить тот же параметр, но выраженный уже в дюймах.

Выполнение переводов значений, связанных с размерами изделий, данными в метрической и имперской системах, приходится выполнять постоянно тем, кто выполняет операции, связанные с установкой и ремонтом сантехнических устройств, водопровода и канализации. Как правило, это происходит, когда приходится менять старые стальные трубы или совмещать их с пластиковыми аналогами, а также имея дело с трубной резьбой. И в том, и в другом случае часто применяются обозначения в дюймах, поэтому приходится оперировать величинами, переведенными из имперской системы в метрическую и обратно.

Диаметры стальных труб: таблица размеров

Одна из главных размерных характеристик металлических труб – это их диаметр.

Их классификация по данному параметру, а также толщине стенок, дает возможность осуществлять проектные расчеты для транспортирования по трубопроводу того либо иного типа вещества.

Главные параметры стальной трубы

Стандартные параметры диаметров и системы измерения для труб

Такими могут быть диаметры стальных труб

Стандартные диаметры стальных труб значительно облегчают работу проектировщиков при выборе ими для сборки того или иного типа трубопровода.

Перед тем, как говорить о том, какими бывают диаметры труб и для какого вида трубопроводной системы их можно использовать, нужно рассмотреть их основные размерные характеристики.

По данным параметрам и определяются трубные диаметры ТУ и ГОСТом.

Это важнейшие значения, потому как для каждого из конкретных диаметров труб ГОСТом определяется и соответствующая толщина их стенок.

О видах диаметров труб

Итак, какие бывают диаметры стальных труб.

1. Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.
2. Номинальный диаметр труб (Дн Dn,).
3. Наружный диаметр стальных труб. Они классифицируются именно по этому признаку: малые размеры – от 5 мм и до 102, средние размеры – от 102 мм и до 426, большие размеры — 426 мм и больше.
4. Толщина стенок труб – важный сопутствующий параметр.
5. Внутренний диаметр стальных труб – также их главная габаритная характеристика. Это касается и соединительных элементов — фитингов системы.

Наряду с обширным ассортиментом металлических аналогов, почти во всех сферах строительства используются сейчас и трубы из разных видов пластика. Вследствие этого и были разработаны нормативные документы, например — таблица диаметров стальных труб и их соответствия полимерным.

Они дают возможность точно осуществлять выбор труб при проектировании той или иной транспортной сети.

Измерительные системы

Условный проход(Dy) трубы, в мм

Диаметр ее резьбы (G),в дюймах

Наружный диаметр(Dh), трубы, в мм

Стальная шовная труба, водо- и газопроводная

Бесшовная стальная труба

В таблице приведены размеры разных типов труб, в миллиметрах и дюймах.

В газо – и водоснабжении до сих пор активно используются стальные трубы. Диаметр труб стальных исчисляется в дюймах, например — 1″ или 2″, либо их долях – 1/2 или 3/4″. Когда осуществляется сборка трубопровода, диаметры труб которого определены в дюймах, трудностей у вас не возникнет.

Однако когда появляется нужда смены либо монтажа комбинированных систем, например — стальные трубы + пластиковые или медные аналоги, то, с тем, чтобы грамотно выбрать параметры, таблица диаметров труб стальных будет незаменимым помощником для специалиста.

Этот документ определяет точные метрические размеры стальных труб и их соответствие пластиковым.

В соответствии со стандартным рядом, принятым в большинстве государств мира, трубы обладают внутренним диаметром, исчисляемым в миллиметрах:

Используется и система измерения диаметра труб в дюймах. 1 дюйм примерно равен 2.54 см.

При сборке транспортной системы для жилых построек, состоящей из стальных труб, как правило, берутся трубы, имеющие внутренний диаметр 15 мм, 20 мм либо 32 мм.

Стальные трубы большого диаметра, используемые в канализационных системах, а также чугунные безнапорные аналоги, имеют диаметр в 50/100 мм.

Зачем надо точно знать диаметр укладываемых труб

Точная величина диаметра, который имеет стальная водопроводная труба, дает возможность просчитать объем транспортируемого по системе вещества

Для использования в быту, знание обо всех особенностях применяемых диаметров труб особенно важно

Например, если вам необходимо осуществить ремонт отопительной системы своего дома, диаметр труб надо рассчитать так, чтобы в зимний период отопление обогревало все жилые помещения равномерно.

Размер стальных, алюмопластиковых либо полипропиленовых труб, можно без труда рассчитать и самостоятельно, без использования соответствующих таблиц.

Для нахождения диаметра труб, предназначенных для отопления, существует формула: D = sqrt ((314∙Q)/ (V∙DT)), в которой символы означают:

• D – внутренний диаметр необходимых труб;
• Q — это тепловой поток, измеряемый в кВт;
• V обозначает скорость теплоносителя, в метрах в секунду;
• DT – это разность температур, на входе и выходе системы, в градусах Цельсия;
• sqrt – квадратный корень.

Чтобы просчитать диаметры труб стальных — таблица необходима для оптимизации вашей работы. Таким образом, вы выиграете много рабочего времени.

ГОСТ 3262-75

Возвратимся, но, к водогазопроводным трубам. Дабы определить, каковы размеры трубы ДУ20 либо каким наружным диаметром владеет труба ДУ50, достаточно пристально изучить ГОСТ 3262-75, по которому они производятся.

Размеры

Условный проход	Наружный диаметр	Толщина стены труб
Легких	Обычных	Усиленных
15	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,6	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

Вот полный список обрисованных стандартом типоразмеров. Дабы определить, к примеру, все размеры трубы ДУ40, достаточно отыскать ее в таблице.

Обратите внимание! Внутренний диаметр равен разности наружного диаметра и удвоенной толщины стены. Для легкой ДУ40 он составит 48 — (3 х 2) = 42 мм

Другие требования

Стандарт содержит не только сортамент создаваемой по нему продукции.

В нем имеется ряд условий к производству.

Все ВГП трубы — электросварные, другими словами производятся вальцеванием плоской заготовки и последующей проваркой продольного шва.

В рамках стандарта они смогут производиться как без антикоррозийного покрытия, так и оцинкованными.

Полезно: цена последних выше приблизительно на 50%.

• Рабочее гидравлическое давление должно составлять не меньше 25 кгс/см2 для легких и обычных изделий, и 32 кгс/см2 для усиленных.
• Протяженность прямых отрезков образовывает от 4 до 12 метров. В соответствии с ГОСТ, они смогут поставляться немерной, мерной и кратной мерной длины, в последнем случае делается припуск в 5 мм на любой рез.

Запросить коммерческое предложение

Для случая, когда Вам нужен официальный документ (КП), чтобы заложить бюджет или НМЦ для тендера:

Выберите из списка инересующий вас вид работАудит промышленной безопасностиИдентификация и классификация ОПО, получение лицензии на эксплуатацию ОПОРазработка ПЛА, планов мероприятий, документации, связанной с готовностью предприятий к ГОЧС и пожарной безопасностиОбследование и экспертиза промышленной безопасности зданий и сооруженийРаботы на подъемных сооруженияхРаботы на объектах котлонадзора и энергетического оборудованияРаботы на объектах газового надзораРаботы на объектах химии и нефтехимииРаботы на объектах, связанных с транспортированием опасных веществРаботы на производствах по хранению и переработке растительного сырьяРаботы на металлургических литейных производствахРаботы на горнорудных производствахОценка соответствия лифтов, техническое освидетельствование лифтовРазработка обоснования безопасности опасного производственного объектаРазработка документации системы управления промышленной безопасностьюРазработка деклараций промышленной безопасностиРаботы на объектах Минобороны (ОПО воинских частей) и объектах ФСИН России (ОПО исправительных учреждений)ПроектированиеРемонтно-монтажные работыЭлектроремонтные и электроизмерительные работыРазработка и производство приборов безопасности для промышленных объектовРазработка и изготовление нестандартных металлоизделий и оборудованияНегосударственная экспертиза проектной документации (инженерных изысканий)Предаттестационная подготовка по правилам и нормам безопасностиПрофессиональное обучение (рабочие профессии)Обучение по охране труда, пожарной безопасности и электробезопасности, теплоэнергетикеСпециальная оценка условий труда (СОУТ) (до 2014г. аттестация рабочих мест)Аккредитация и аттестация в системе экспертизы промышленной безопасностиСертификация оборудования, декларирование соответствияЭнергоаудитРазработка схем теплоснабжения и водоснабженияДругие работыПовышение квалификации, профессиональная переподготовкаОсвидетельствование стеллажейперсональных данных

Диаметры стальных труб

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

• бытовую;
• химическую;
• автомобильную;
• пищевую;
• сельскохозяйственную;
• строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

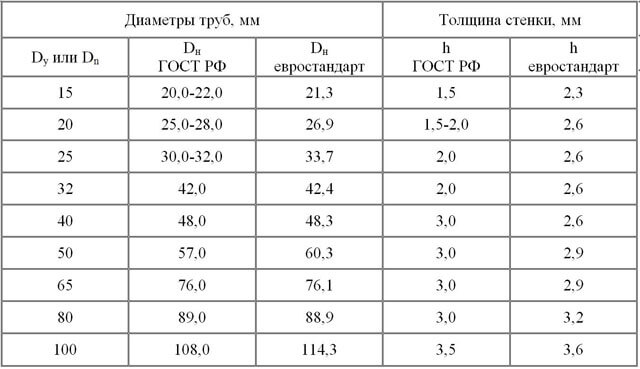

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

• трубы с особо тонкими стенками -тонкостенные;
• нормальные, усредненные конструкции — обычные;
• изделия с тонкими стенками — тонкостенные;
• элементы с толстыми стенками — толстостенные;
• трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

Источник

Как маркируются трубы

Чтобы было понятно, что такое ДУ трубы, нужно рассказать об общепринятой маркировке труб согласно ГОСТ. То есть, «ДУ» – это номинальный диаметр, а его величина указывается в цифровом выражении. Например, если номинальный диаметр трубопровода составляет 150 мм, то маркируются такие изделия ДУ 150.

Тем не менее, отметим, что реальные показатели внутреннего сечения труб с подобной маркировкой могут быть совсем иными. В частности, с такой маркировкой могут выпускаться трубопрокаты с внешним и внутренним сечением в 156/144 или 156/149 мм.

Связано такое расхождение с тем, что в ГОСТ предусмотрены только два стандартных размера сечения – 125 и 150 мм. Следовательно, данные значения проходов округляют в большую сторону до «условного» показателя.

Поскольку трубная продукция отечественного и импортного происхождения должна быть сходна по размерам, за границей приняты такие же стандарты условных размеров, а трубы маркируют DN.

Стандартные размеры условных диаметров труб

В России и странах СНГ принято, чтобы размер условного диаметра выбирался из так называемого предпочтительного ряда чисел. Он установлен положениями ГОСТ 8032-84 для удобства и унификации размерных рядов.

Применительно к трубной продукции используются только числа из первого ряда: 6; 8; 10; 12,5; 16; 20; 25; 32; 40; 50; 65; 80; 90; 100; 125 и т.д.

Строго говоря, номенклатура выпускаемой продукции не вполне соответствует этому ряду (к примеру, Ду12,5 или Ду16 в стандартной номенклатуре отсутствуют, зато имеется Ду15, который не соответствует нормам ГОСТ 8032-84). Это сделано по просьбам трубопрокатчиков, которым весьма трудно организовать производственный процесс изготовления указанных типоразмеров продукции. Тем более что практической разницы между Ду15 и Ду16 нет.

Стандартизация размеров труб

Помимо необходимости обеспечивать выпуск продукции с одинаковыми наборами параметров, стандартизация размеров нужна ещё и в том случае, если обозначения диаметров труб не совпадают.

Например, это случается, когда в одной системе используются стальные и полимерные (пластиковые, металлопластиковые) трубы.

По сохранившейся традиции диаметры стальных изделий пишутся в дюймах: 1/2´´, 1´´ и т.д. Аналогичные же параметры высокомолекулярной продукции с самого начала обозначались миллиметрами. Здесь и возникает проблема: как подобрать трубы с одинаковым внутренним диаметром, если они маркируются по-разному.

Без погрешности, впрочем, тоже не обойдётся, поскольку размеры пластиковой продукции имеют значительные допуски.

Несмотря на все существующие неточности и расхождения в размерах труб, нужно и при расчётах, и во время монтажа систем любой сложности стараться соблюдать как можно большую аккуратность. Это позволит, например, избежать ошибок при гидравлическом расчёте, который крайне важен для планирования и обустройства систем водоснабжения, водоотведения и обеспечения дома теплом.

Точный расчёт, пусть он и занимает больше времени, поможет в будущем сэкономить силы, нервы и деньги.

Разница в показателях

Стоит также отметить, что условный проход трубы — это внутренний диаметр изделия, который округляется в большую или же меньшую сторону в зависимости от того, какое стандартное значение будет ближе.

У некоторых людей возникает логичный вопрос: почему не пользоваться внешним показателем диаметра для труб. Здесь нужно знать, что все трубопроводы, кроме газовых и водных, маркируются именно таким способом. Но эти две системы имеют свою специфику, которая связана с пропускной способностью, основывающейся именно на внутреннем диаметре. Необходимость же в условном проходе обосновывается следующим. К примеру, имеется труба ДУ 25, внешний диаметр которой равен 33,5 мм. Стенка такого изделия по своей толщине может быть равна 2,8, 3,2 или 4 мм. Это значит, что внутреннее значение будет также разным и составлять 27,9, 27,1 и 25,5 мм соответственно

Однако сразу же важно отметить, что все три типа конструкции будут полностью совместимы с трубной резьбой, диаметр которой 25 мм. Другими словами, условный проход трубы — это усредненное значение, которое облегчает подбор подходящих элементов конструкции

Как маркируются трубы

Маркировка – преимущественно цветовая, она должна выполняться согласно положениям ГОСТ 14202-69, который распространяется на промышленные трубопроводы, но вполне может применим и к иным магистральным трубопроводным системам, включая и системы низкого давления.

Определение показателя по маркировке

ГОСТ 14202-69 предписывает, что маркировка производится в зависимости от следующих факторов:

• Какое вещество прокачивается (вода, воздух, газы);
• Какова степень взрыво- и пожароопасности прокачиваемых сред;
• Какие показатели токсичности рабочей среды, которая находится в трубопроводе.

Основным группам веществ, которые используются для прокачки, определена следующая цветовая маркировка:

• Первая группа (вода): маркировка – зелёная;
• Вторая группа (пар): маркировка – красная;
• Третья группа(воздух): маркировка – синяя;
• Четвёртая группа (газы, горючие и негорючие): маркировка – жёлтая.

ГОСТ 14202-69 указывает, что предупреждающая маркировка может быть сплошной или прерывистой. Остальная наружная поверхность окрашивается в цвет, контрастный с цветом предупреждающей маркировки.

Прочие детали цветовой маркировки (точки, стрелки) стандарт не оговаривает.

Как разобраться с импортными обозначениями

В использовании всё чаще используются трубы, произведенные за рубежом, где к цветовой маркировке подходят более детально. Ниже рассмотрены английские и американские стандарты, относящиеся к цветовой маркировке:

• ASME / ANSI A13.1 — Схема идентификации систем;
• BS 1710 — Спецификация по идентификации;
• IS 2379 — Цветовой код идентификации трубопроводов;
• PFI ES-22 — Рекомендуемая практика цветового кодирования материалов, .

Во всех этих нормативных документах рассматривается цвет условных обозначений и места их нанесения на деталях трубопроводов, которые требуется устанавливать. Поэтому партии импортных изделий должны приниматься и реализовываться потребителям только при наличии сертификатов, включающих подобные ссылки.

Маркировка производится на специальных клейких лентах, изготовленных из материала с прочным поверхностным сцеплением. Наиболее распространённые варианты:

• Прокачка легковоспламеняющихся сред: чёрный текст на желтом фоне;
• Прокачка горючих жидкостей: белый текст на коричневом фоне;
• Трубы, в которых находятся токсичные жидкости/газы: чёрный текст с оранжевым фоном;
• Вода техническая: белый текст на красном фоне. Вода питьевая: белый текст на зеленом фоне;
• Сжатый воздух: белый текст на синем фоне.

Что такое номинальный диаметр труб

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ И АРМАТУРА

Tube connections and fitting. Nominal diameters. Series*

* Наименование стандарта. Измененная редакция, Изм. N 2. &nbsp

ОКП 37 0000, 41 9300

Дата введения 1991-01-01

1. РАЗРАБОТАН И ВНЕСЕН

Межотраслевым государственным объединением “Энергомаш” Государственным комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

М.И.Власов, Р.И.Хасанов, В.В.Дмитриенко, Б.В.Максимовский, Г.В.Поляков, канд. техн. наук; С.А.Суховодова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21.11.89 N 3415

3. Срок проверки — 2000 г.; периодичность проверки — 10 лет

4. Стандарт полностью соответствует СТ СЭВ 254-88, СТ СЭВ 522-87, СТ СЭВ 2816-80 и международному стандарту ИСО 6708-80

5. ВВЕДЕН ВПЕРВЫЕ

6. ПЕРЕИЗДАНИЕ (январь 1997 г.) с Изменением N 1, утвержденным в мае 1992 г. (ИУС 8-92)

ВНЕСЕНО Изменение N 2, принятое Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 10.06.2010 N 37). Государство-разработчик Россия. Приказом Федерального агентства по техническому регулированию и метрологии от 30.11.2010 N 777-ст введено в действие на территории РФ с 01.01.2011

Изменение N 2 внесено изготовителем базы данных по тексту ИУС N 3, 2011 год

Настоящий стандарт распространяется на соединения трубопроводов и арматуру и устанавливает ряд значений номинальных диаметров, а также их обозначения.

Стандарт не распространяется на системы кондиционирования воздуха и вентиляции.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. N 1, 2).

1. Под номинальным диаметром понимают параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например соединений трубопроводов, фитингов и арматуры.

Номинальный диаметр не имеет единицы измерения и приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах.

(Измененная редакция, Изм. N 2).

2. Значения номинального диаметра следует выбирать из ряда:

Источник
