Независимое отопление: плюсы и минусы

Зависимость от электричества

А теперь вернемся к энергозависимости. Когда для функционирования отопительной системы нужна электроэнергия, а когда без нее можно обойтись?

Твердотопливные котлы

Каноническое решение — обычный стальной или чугунный котел с водяной рубашкой в топке и механической регулировкой поддувала с помощью термостата. Этот агрегат полностью энергонезависим.

На фото — классический котел на твердом топливе.

Однако у такой конструкции есть важный недостаток: котел требует частой загрузки топлива. Сделать отопление по возможности независимым от человека позволяют три технических решения:

• Бункер и транспортерная лента, по мере прогорания топлива подающая новые порции опилок или пеллет. Электричество необходимо как минимум для работы транспортера.
• Твердотопливный пиролизный котел разделяет горение на две стадии: пиролиз дров при ограниченном притоке кислорода и сжигание полученного газа. При этом камера сгорания газа расположена ниже камеры пиролиза. Движение продуктов сгорания против вектора естественной тяги требует работы электрического вентилятора.
• Котел верхнего горения способен работать на одной закладке угля до пяти суток. Тлеет только верхний слой топлива; воздух к нему подается сверху вниз, а зола уносится потоком горячих продуктов сгорания. Циркуляция воздуха обеспечивается… правильно, электрическим вентилятором.

Газ

Энергонезависимые газовые котлы отопления используют ручной розжиг с помощью пьезоэлемента и регулировку пламени механическим термостатом. Когда основная горелка гасится при высокой температуре теплоносителя, продолжает работать пилотная.

Напольный газовый котел с пьезорозжигом.

Котлы с электронным розжигом останавливают подачу газа в простое полностью. Как только теплоноситель остынет ниже критической температуры, разряд поджигает основную горелку, и нагрев возобновляется. Кроме того, электричеством часто приводится в движение наддувный вентилятор, подающий воздух к горелке.

Какая схема лучше? Если у вас часты перебои с электроэнергией, более уместным будет энергонезависимый газовый котел отопления. Именно потому, что он способен обходиться без электричества в принципе. С другой стороны, эти устройства менее экономичны: на поддержание пилотного пламени уходит до 20% всего потребляемого газа.

Еще одна полезная особенность, которой лишены газовые энергонезависимые котлы отопления — возможность контроля погоды и управления по внешнему термостату, снимающему температуру, к примеру, в удаленной комнате. О программировании температурного режима на день или неделю речь, разумеется, тоже не идет.

Соляра

Здесь все просто: соляровые котлы ПОЛНОСТЬЮ идентичны газовым котлам с электронным розжигом. Различаются лишь горелки. Собственно, производится масса двухтопливных установок.

Понятно, что без наддувного вентилятора и электронного розжига устройства просто не смогут работать.

Нет правил без исключений. Отопитель независимый бытовой ОБ1 0010 снабжен собственным генератором и обходится без внешнего питания, вырабатывая электричество для вентилятора самостоятельно.

Схема блочного теплового пункта с двухступенчатой системой горячего водоснабжения ГВС (два раздельных теплообменника) и независимой системой отопления.

Независимая система отопления.

Представляет собой два контура:

Греющий контур —  в тепловой пункт поступает теплоноситель, который проходит через фильтр механической очистки и регулирующий клапан. Двухходовой клапан регулирует, какое количество тепла будет подано на теплообменник, что регулируется электронным контроллером согласно параметрам наружного воздуха, значения которого передаются от датчика температуры наружного воздуха. Обратный трубопровод автоматически подпитывает системы отопления и другие системы нагреваемого контура.

Нагреваемый контур — имеет трех скоростные циркуляционные насосы с функцией частотного регулирования и плавного пуска, которые осуществляют принудительную циркуляцию воды.

Двухступенчатая система ГВС.

Представляет собой два контура, реализованные при помощи двух теплообменников:

Греющий контур —  от котельной, или центрального теплового пункта поступает теплоноситель. По температурным датчикам, расположенным на контуре ГВС, электронный контроллер определяет температуру воды в линии циркуляции. Если температура изменяется (снижается или увеличивается) до установленного уровня, то электронный  контроллер дает сигнал на закрытие или открытие двухходовому клапану.

Контур ГВС — имеет линию подачи горячей воды, линию циркуляции и линию холодного водоснабжения. Принцип работы системы заключается в подогреве холодной воды из линии холодного водоснабжения до определенной температуры, разрешенной санитарными нормами,  в теплообменнике. На циркуляционную линию системы горячего водоснабжения устанавливаются циркуляционные насосы, обеспечивающие необходимое давление. Линия холодного водоснабжения подключается к теплообменнику.

Типовая принципиальная схема двухступенчатой системы ГВС и независимой системы отопления.

Двухступенчатая ГВС и независимое отопление

Применение теплового пункта:

Для независимой системы отопления:

1. Применяется, если существуют требования технических условий (ТУ) на подключение объекта по независимой схеме системы отопления.
2. Необходимо применять для выполнения требований правил СП41-101-95 п.3.3, где указано, что «По независимой схеме, предусматривающей установку водоподогревателей, допускается присоединять системы отопления 12-этажных зданий и выше (или более 36 м); системы отопления, вентиляции и кондиционирования воздуха зданий при гидравлических условиях, изложенных в п. 3.5, а также системы отопления здании в открытых системах теплоснабжения при невозможности обеспечения требуемого качества воды». Полный текст правил есть на странице Документы.
3. Если температура и давление тепловой сети не позволяют напрямую подключить централизованную систему отопления.
4. Применение разных теплоносителей греющего и нагреваемого контура (пар/вода, гликоль/вода, вода/гликоль).

Для системы ГВС с двумя раздельными теплообменниками:

1. Применяется, если существуют требования технических условий (ТУ) на подключение объекта по двухступенчатой системе горячего водоснабжения.
2. Необходимо выполнять согласно требованиям СП41-101-95 п.3.14 «Схема присоединения водоподогревателей горячего водоснабжения в закрытых системах теплоснабжения выбирается в зависимости от соотношения максимального потока теплоты на горячее водоснабжение Qhmax и максимального потока теплоты на отопление Qomax». Полный текст правил есть на странице Документы.

Это универсальная схема, которая применяется в системах как с нормальным, так и с повышенным температурным графиком сетевой воды, и при любом отношении максимального расхода теплоты на горячее водоснабжение зданий к максимальному расходу теплоты на отопление зданий.

Экономия ресурсов

Зависимый тип закрытой системы предусматривает, что вода поступает к потребителю, минуя тепловые пункты. В данном случае нет необходимости устанавливать циркуляционные насосы, приборы для регулировки теплообмена и автоматического контроля. Но есть и минус – невозможность регулировать температурный режим в системе.

Независимые закрытые системы теплоснабжения экономят энергоресурсы в размере 10-40 % в год. Они позволяют регулировать количество поставляемого тепла, температуру теплоносителя и улучшать его качественные характеристики, что приводит к надежной работе нагревательного оборудования.

Пример открытой системы теплоснабжения на видео:

Зависимая

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру (около 100°С). Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Присоединение по зависимой схеме

Оно может выполняться в двух вариантах: непосредственно или с применением узла смешения.Если подключение выполняется по первому варианту, то перегретая вода из теплосетей смешивается в котле (в определенном объеме) с возвращающейся водой из системы отопления. Данным образом вода приобретает достаточную температуру, приблизительно до 100 0. Ее величина зависит от мощности котла. Температура может быть и больше. Далее она поступает в источник обогрева. Тепловые пункты снабжаются насосными смесительными аппаратами и водоструйными элеваторами. Для создания оптимальной температуры воздуха в помещениях в трубопровод добавляют воду низкой температуры, снижая температурный режим. Второй вариант подключения подразумевает, что горячая и холодная вода перемешиваются, и жидкость теплоносителя с температурой 70-80 0 С направляется в отопительные радиаторы жилых зданий.

Зависимая схема подключения. Нажмите на фото для увеличения.

Непосредственное присоединение может быть использовано непосредственно в тепловых сетях низкой температуры, где выполнена двухтрубная система с радиаторными дросселирующими термостатами. Здесь параметры теплоносителей постоянны в течение года. Тепловые сети отражают изменения в спросе потребителей в тепловом объеме, через приборы, показывающие перепад давления на входах. С их помощью электронные регуляторы изменяют подачу общих насосов тепловой сети.

Регулировать данную систему можно только количественно. Циркуляция источника тепла зависимой схемы выполняется через отличия величин давления воды на участках присоединения к элементам наружной системы отопления. Зависимое подключение и его схема присоединения с узлом смешения воды конструктивно проста и легка в обслуживании.

Стоимость схемы весьма сокращается за счет исключения некоторых конструктивных элементов. Зависимая схема выбирается, если теплопотребляющая система, в том числе и система отопления (по санитарным и гигиеническим рекомендациям) допускает увеличение гидравлического давления до величины давления воды снаружи при выходе в теплопровод. Какое-то время зависимая схема пользовалась популярностью в России, благодаря соотношению своих плюсов и минусов.

Узел независимой системы отопления. Нажмите на фото для увеличения.

Преимущества и недостатки зависимой системы отопления

• быстрая окупаемость;
• легкое и недорогое обслуживание.

• отсутствие возможности регулировки температурного режима в помещениях;
• возможность использования только определенного оборудования системы, подходящего по требованиям станции (системы такого рода должны выдерживать высокое давление и гидравлические удары при запуске);
• требуется регулярное проведение мер по защите оборудования от жесткости солей, растворенных в теплоносителе, и кислородного воздействия, во избежание образования коррозии;
• перерасход потребляемых энергоресурсов.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Однотрубная система теплоснабжения с регулированием расхода теплоносителя, содержащаясовокупность теплообменных аппаратов (6), соединенных последовательно, так что обратный трубопровод одного теплообменного аппарата (6) является подающим трубопроводом следующего теплообменного аппарата (6); магистральный подающий трубопровод (1), соединенный с подающим трубопроводом (3) первого, если смотреть в направлении потока, из теплообменных аппаратов (6);магистральный обратный трубопровод (2), соединенный с обратным трубопроводом (4) последнего, если смотреть в направлении потока, из теплообменных аппаратов (6);в которой теплоноситель с температурой подачи подают с определенным расходом из магистрального подающего трубопровода (1) к совокупности теплообменных аппаратов (6);причем эта система дополнительно содержитрегулятор (9) расхода, соединенный с обратным трубопроводом (4), где регулятор расхода (9) предназначен для регулирования расхода в обратном трубопроводе (4);исполнительное устройство (10), управляющее регулятором (9) расхода;датчик (11) температуры, находящийся в состоянии теплообмена с теплоносителем в обратном трубопроводе (4).

2. Однотрубная система теплоснабжения по п.1, в которой регулятор (9) расхода дополнительно предназначен для поддержания постоянного расхода, несмотря на изменения давления в магистральном подающем трубопроводе (1).

3. Однотрубная система теплоснабжения по п.1 или 2, в которой установлен датчик (8) наружной температуры для измерения наружной по отношению к системе температуры.

4. Однотрубная система теплоснабжения по п.3, в которой имеется электронный регулятор (18), соединенный с каждым исполнительным устройством (10), а датчики (11) температуры соединены с обратными трубопроводами (4) системы.

5. Однотрубная система теплоснабжения по п.4, в которой электронный регулятор (18) соединен с датчиком температуры (19), соединенным с магистральным подающим трубопроводом (1).

6. Однотрубная система теплоснабжения по п.4 или 5, в которой электронный регулятор (18) соединен с датчиком (8) наружной температуры.

7. Однотрубная система теплоснабжения по любому из п.4 или 5, в которой каждое исполнительное устройство (10) приводится в действие при помощи импульсов.

8. Однотрубная система теплоснабжения по п.7, в которой каждое исполнительное устройство (10) представляет собой электромагнитное, пневматическое, гидравлическое или электрострикционное исполнительное устройство.

9. Однотрубная система теплоснабжения по любому из пп.4, 5 или 8, в которой электронный регулятор (18) выполнен с возможностью мониторинга измеряемых параметров и использования этих данных для оптимизации уставки температуры подачи в зависимости от наружной температуры и уставки температуры в обратном трубопроводе в зависимости от уставки температуры подачи.

10. Однотрубная система теплоснабжения по любому из п.1 или 2, в которой каждое исполнительное устройство (10) соединено непосредственно с датчиком температуры (11), является автономным устройством и содержит средства регулирования уставки температуры в обратном трубопроводе.

11. Однотрубная система теплоснабжения по п.10, в которой исполнительное устройство (10) представляет собой термостат.

12. Однотрубная система теплоснабжения по любому из пп.1, 2, 4, 5, 8 или 11, в которой подающий трубопровод (3) и обратный трубопровод (4) каждого теплообменного аппарата (6) из совокупности теплообменных аппаратов (6) дополнительно соединены байпасом (5).

13. Однотрубная система теплоснабжения по любому из пп.1, 2, 4, 5, 8 или 11, содержащая по меньшей мере две совокупности теплообменных аппаратов (6), соединенных последовательно друг с другом и присоединенных к одному и тому же магистральному подающему трубопроводу (1) и магистральному обратному трубопроводу (2) с раздельной регулировкой расхода в каждой из совокупностей.

14. Однотрубная система теплоснабжения по любому из пп.1, 2, 4, 5, 8 или 11, в которой температуру подачи регулируют в соответствии с уставкой температуры в подающем трубопроводе в зависимости от внешних по отношению к системе параметров, а расход регулируют в соответствии с уставкой температуры в обратном трубопроводе в зависимости от температуры теплоносителя вниз по потоку от первого аппарата (6) из совокупности теплообменных аппаратов.

15. Однотрубная система теплоснабжения по п.14, в которой уставку температуры в обратном трубопроводе регулируют в ответ на регулирование уставки температуры подачи.

Система отопления независимого действия

Принципиальной особенностью этой системы является присутствие промежуточного коллекторного пункта. В жилых частных домах он может быть реализован как регулирующая станция (в том числе для понижения давления), но независимой эту схему делает интеграция теплообменника. Он выполняет функции рационального и сбалансированного перераспределения горячих потоков, также поддерживая при необходимости и оптимальный температурный режим. То есть при независимом присоединении системы отопления теплосеть как таковая не выступает прямым источником снабжения, а лишь направляет потоки к промежуточному технологическому пункту. Далее из него в соответствии с выполненными настройками в более точечном варианте может производиться снабжение и питьевой водой, и ГВС с отоплением и другими бытовыми нуждами.

Значения коэффициентов смешения

Расчетная температура в тепловой сети, °С

Расчетная температура в системе отопления, °С

Нормальная работа элеватора происходит при H/h = 8-12 (H— располагаемый напор на вводе; h — сопротивление системы отопления).

Следует иметь в виду, что значение расчетного напора перед элеватором прямо пропорционально сопротивлению системы отопления. Поэтому увеличение сопротивления системы отопле­ния, например, в 1,5 раза вызовет увеличение расчетного напора Я также в 1,5 раза.

Присоединение с насосом на перемычке (в). В том случае, если смешение воды не может быть выполнено с помощью эле­ватора, устанавливают насос на перемычке между подающим и обратным трубопроводами системы отопления. Смешение с по­мощью элеватора не может быть выполнено по следующим при­чинам: напор в месте присоединения недостаточен для нормаль­ной его работы; потребная тепловая мощность смесительного узла велика и выходит за пределы мощности изготовляемых элеваторов (обычно больше 0,8 МВт — 0,7 Гкал/ч).

При установке смесительных насосов в жилых и общественных зданиях рекомендуется применять бесшумные бесфундаментные насосы. При установке смесительных насосов, рассчитанных на большую подачу, применяют в качестве смесительных насосов центробежные типа К и КМ. Подача насоса равна G₂=1.1G₁, а на­пор должен быть равен H = 1.15h (где h — сопротивление системы отопления).

Присоединение с насосом на подающем трубопроводе системы отоп­ления (г). Насос на подающем трубопроводе устанавливают в том случае, если наряду со смешением воды требуется повысить давление в подающем трубопроводе в месте присоединения системы отопления (статическая высота системы отопления выше давления в подающем трубопроводе в месте присоединения).

Подача насоса равна G₃ = 1,1 (1 + U)G₁,а напор должен быть равен:

где h — сопротивление системы отопления; h_n — разность между статической высотой системы отопления и пьезометрической высотой в подающем трубопроводе тепловой сети в месте при­соединения, м.

Присоединение с насосом на обратном трубопроводе системы отопления (д). Насос на обратном трубопроводе устанав­ливают в том случае, если наряду со смешением воды требуется снизить давление в обратном трубопроводе в месте присоединения системы отопления (давление больше допустимого для системы отопления). Подача насоса в этом случае равна С₃ = 1,1 (1 + U)G₁ а напор должен иметь значение, обеспечивающее требуемое дав­ление в обратном трубопроводе.

Независимое присоединение (е). Если давление в обрат­ном трубопроводе в тепловой сети выше допустимого давления для системы отопления, а здание имеет значительную высоту или расположено на высоком месте по отношению к рядом стоящим зданиям, то систему отопления присоединяют по независимой схеме.

По независимой схеме допускается присоединять здания вы­сотой 12 этажей и более. Независимая схема основана на отделе­нии системы отопления от тепловой сети с помощью теплообмен­ника, вследствие этого давление в тепловой сети не может пере­даваться теплоносителю системы отопления. Циркуляция теплоносителя осуществляется с помощью циркуляционных на­сосов типа К и КМ. Подачу насоса определяют по формуле

где Q — мощность системы отопления, кДж/ч (Гкал/ч); С — теп­лоемкость воды, Дж/(кг·ч); T₁₁,T₂₂ — расчетная температура воды соответственно в подающем и обратном трубопроводах системы отопления, °С

Случается, что частные дома, находящиеся в черте города, расположены рядом с проложенными сетями центрального теплоснабжения, а некоторые даже подключены к ним. Конечно, в нынешнее время в приоритете – отопление индивидуальное, а централизованное постепенно уходит в прошлое. Но если дом уже подключен к сети либо есть проблемы с автономной системой, то надо пользоваться тем, что есть в наличии. Для совместной работы источника тепла с потребителями используется зависимая и независимая система отопления. Что они собой представляют, а также плюсы и минусы обеих схем будут изложены в данном материале.

Зависимая система

Теплоноситель, протекающий вдоль магистралей, попадает прямо в жилище. Систему также называют открытой, так как подбор теплоносителя с целью обогрева здания (также для предоставления теплой воды) происходит из выводящего трубопровода (другое название приводящий). Данная схема популярна для зданий, рассчитанных на несколько семей и строений государственных учреждений, магазинов, банков, многих других сооружений.

Если температура теплоносителя внутри подающего трубопровода не достигла 95 градусов по Цельсию, его отправляют в отопительные аппараты. Когда температура достигает данный предел, но все равно остается менее 105 градусов по Цельсию, требуется вмешательство смесительного элеваторного узла. Его устанавливают на входе в коттедж, чтобы жидкость, газ или антифриз из радиаторов добавлять к горячему теплоносителю, дабы последний стал теплым, а не горячим.

Зависимая система функционирует на основе законов молекулярной физики и термодинамики. Антифриз или другой теплоноситель попадает наверх, из-за чего на выходе из котла отопления образуется высокое давление, параллельно с этим на входе теплогенератора создается незначительное разряжение. После этого жидкость стремится попасть в зону, где давление ниже. Эта система работает согласно естественной циркуляции теплоносителя.

Данную схему очень часто использовали в СССР. Зависимая система отопления функционирует исправно, бесперебойно. Ремонт, монтаж, материалы требуют небольших вложений. Нет необходимости в установке добавочных труб, используемых для подачи в помещение теплой воды.

Минусы:

• отбросы и мусор с трубопроводов оказываются внутри батареи;
• когда происходит ремонт или замена оборудования, нередко случаются перепады давления, гидроудары;
• теплоноситель нельзя назвать качественным, так как он проходит вдоль старых магистралей, которые чаще всего уже ржавые;
• качество воды или смеси антифризов влияет на термостатические вентили, они ломаются;
• регулировать температуру дома самостоятельно почти невозможно;

Виды зависимых систем

Однотрубная система идеально подходит частным домам. Данный контур является замкнутым. От нагревательного аппарата прокладывается трубопровод, а радиаторы присоединяют поочередно и далее отводят назад, к котлу.

Типовая однотрубная схема отопления

Бывает горизонтальная и вертикальная схема. Первая больше подходит для одноэтажных домов, ее проводят снизу и сверху пола, батареи устанавливают на одном уровне. В вертикальной же от котла разводка перемещается наверх и уже там распределяется по батареям. После охлаждения спускается.

Система не требует для монтажа много комплектующих, просто прокладывается, не приносит проблем в процессе эксплуатации и стоит недорого. Она идеально подходит для небольших дачных домиков, установить ее можно без помощи профессионалов. К минусам относят тот факт, что радиаторы, которые находятся ближе к нагревательному прибору(котлу), нагреваются больше и быстрее, чем стоящие поодаль.

Ленинградка — одна из самых популярных систем, придуманная еще в советское время система. В ней все нагревательные аппараты складываются в единую схему, по которой свободно перемещается теплоноситель. Нагревает воду или смесь антифризов специальный котел, радиаторы обыкновенно подключают вдоль стен, преимущественно рядом с окнами. У “Ленинградки” очень низкая стоимость, легкий монтаж и хороший уровень производительности, но она требует балансировки в процессе эксплуатации.

Паук — система не так давно считалась устаревшей, но все равно остается популярной из-за своей низкой стоимости. Нет нужды устанавливать вертикальную разводку по периметру всего дома, но при этом комнаты все равно прогреваются равномерно. Главное преимущество «Паука» — система не находится в зависимости от электрогенератора. При эксплуатации очень легко регулируется. Монтаж такого рода системы затруднительна. Ее нужно устанавливать только на чердаке, в связи с чем возрастают затраты на дополнительное утепление. Нельзя использовать антифриз в такой системе из-за его испарения внутри расширительной емкости. Подобная система портит интерьер, устанавливать ее дозволено лишь людям с определенным умениями из-за сложного этапа проектирования.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

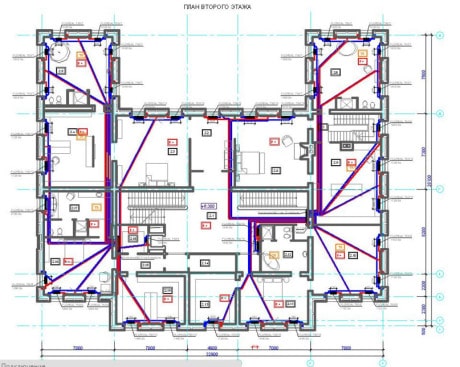

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Зависимая и независимая система отопления — сравнение

элеваторный узел системы отопленияДостоинства, которые имеет независимая схема теплоснабжения:

• она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Подобная схема элеваторного узла отопления позволит избежать многих проблем. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
• экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
• независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор»). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.
