Проекты и инструкция по строительству навеса для машины из дерева своими руками

Этапы монтажа

Создание сложных конструкций навесов желательно доверить профессионалам, а воплотить в реальность простую идею защиты авто можно своими руками.

Прежде всего, необходимо выбрать хорошее место под автомобильную парковку. Оно должно располагаться вблизи въезда на территорию дачи. Выбранный участок земли необходимо очистить от мусора, вырвать крупные растения. Далее замерить длину, ширину и высоту автомобиля, после чего сделать проект будущего навеса. Затем заливается фундамент, ставится каркас, опоры, оформляется площадка и монтируется кровля.

Фундамент

Для создания фундамента необходимо произвести разметку, выкопать траншею, сделать опалубку. В подготовленную основу заливается бетон.

Если машина небольшая, вполне достаточно подготовить свайный фундамент. Делается он очень просто, под опорами выкапываются ямы, туда помещаются сваи, они засыпаются щебнем и песком, сверху заливается цементный раствор. Если машина имеет большой вес необходимо вкручивать сваи в землю на глубину 1,5 м, а сверху приваривать трубы.

Каркас

Каркас навеса ставится на застывший бетон. Опоры крепятся к заранее установленным в фундаменте деталям. Расстояние между опорами не должно превышать 1,5 м.

Далее площадка с установленным каркасом заливается бетоном, поверх которого укладывается тротуарная плитка.

Крыша

Кровля монтируется на предварительно установленную обрешетку из металлического или деревянного основания. Вначале устанавливаются длинные балки, к ним прикручиваются перекладины.

Сверху навес накрывается несколькими листами металлочерепицы или другого материала. Листы следует класть от нижней точки скоса к верху, чтобы избежать протечек сквозь щели дождевой воды.

Подробнее о строительстве навеса для автомобиля смотрите в видео ниже.

Виды

В первую очередь все виды навесов делятся на отдельно стоящие и пристроенные к дому. Первые – это полноценные сооружения на четырёх опорах, вторые с одной стороны опираются на одну из стен дома, опорных столбов у таких навесов всего два.

По степени фиксации навесы можно разделить на стационарные и мобильные. Стационарные надёжно закреплены на одном месте. Мобильные навесы можно разобрать и собрать в любом из мест, они не имеют фиксации в земле, поэтому их опорные столбы не требуется выкапывать.

По конструкции кровли навесы делятся следующим образом.

Односкатные. Чаще всего используются в пристроенных навесах. Осадки – снег, дождь – скатываются на почву и не портят первоначальный вид конструкции. Односкатная крыша – наиболее бюджетное сооружение.

Виды

Навесы для авто преследуют одну цель – защита машины при любых погодных условиях. Но при этом защитные конструкции отличаются по нескольким параметрам.

• Расположение. В данном случае говорится о пристройке и отдельном сооружении. Пристроенный навес с одной стороны крепится к забору или стенам жилых домов. Отдельная конструкция располагается на некотором отдалении от дома, как правило, возле въезда на территорию.
• Мобильность. Современные модели навесов могут быть стационарными и разборными. Стационарные имеют постоянную опору и кровельный настил. Разборные можно демонтировать, а после поставить обратно.
• Материал. Современный человек больше доверяет дереву и металлу. Однако при использовании данных материалов необходимо знать правила работы с ними.
• Кровля. Крыша навеса не должна быть плоской. Обязан присутствовать хотя бы минимальный наклон. Лучшим вариантом считается односкатный навес. Можно сделать и двухскатную крышу, но на неё затрачивается гораздо больше материала. Третий вариант – арочный навес, напоминающий огородные дуги.

Виды

Односкатные навесы можно разделить на несколько разновидностей.

По способу строительства выделяют три основных вида:

• пристроенный односкатный навес (примыкает к дому);
• отдельно стоящий навес (полноценное строение со всеми опорными ножками);
• опорно-консольный (может быстро собираться и разбираться из специальных материалов).

По типу крепежа:

• опорный навес устанавливается вертикально или под определенным углом в стену, может быть абсолютно любого размера, для его изготовления могут использоваться разнообразные материалы, даже тяжелый металл;
• и еще один вид — это подвесной навес, выполняется в сравнительно маленьких размерах, для него используют только облегченные материалы, закрепляется на стене при помощи подвесов.

Классификация по виду используемого материала:

• металлический каркас — монтируется из высококачественного стального профиля или оцинкованных труб, отличается прочностью, долговечностью, надежностью;
• деревянный односкатный навес — выполняется из обработанных заранее краской или антисептическим средством реек, брусьев, за счет специальной обработки древесина не будет гнить и деформироваться;
• смешанный вид — изготавливается из деревянных и металлических элементов.

Навес для автомобиля: альтернатива или дополнение к гаражу

Так как габариты автомобилей могут серьезно отличаться, в каждом случае оптимальные размеры определяются в зависимости от имеющегося авто.

Высота обычно в районе 2,5 метров. Этого более чем достаточно даже для внедорожника с загруженным багажником. А для определения длины и ширины навеса, к внешним размерам размерам машины добавляют, как минимум, метр. Согласитесь, вполне достаточно, если до столбов будет расстояние в полметра.

Пример навеса для одной машины

Вот только для защиты от осадков свесы крыши лучше сделать подлиннее: они закроют и от косого дождя и снега.

При определении размеров навеса для двух машин, принимают расстояние между зеркалами заднего вида равными 50 см. Столько же считают до столбов. А длину навеса определяют по наиболее длинному авто.

При расчете ширины навеса для двух машин принимают расстояние между зеркалами заднего вида равное 50 см

Материалы

Опытные мастера выделяют несколько видов кровельного материала, наиболее подходящего для монтажа навеса.

Крыша из поликарбоната получится прочной и устойчивой к перепадам температуры. Материал отличается хорошей гибкостью и эластичностью, что позволяет создать нужный прогиб навеса. Благодаря своему незначительному весу он не утяжеляет здание. Экологичен, долговечен, прост и удобен в обработке, хорошо защищает от ультрафиолета, поэтому и является самым популярным среди автомобилистов.

Опоры для навеса принято делать из металла — для этого подойдут круглые или квадратные профильные трубы. Однако многие используют в качестве опор деревянные брусья, что в принципе тоже подойдет.

Выбирая материал для будущего навеса, следует определиться в первую очередь с тем, на какой срок монтируется данный каркас. Если нужен «временный гараж», то подойдет более экономный, бюджетный вариант из дерева, тем более что в ход можно пустить ненужные поддоны или обрешетку. Для долговечного строения следует выбрать тот же профнастил или поликарбонат.

Нюансы возведения пристроенных навесов

Существуют две разновидности пристроенных конструкций:

• с креплением крыши к стене соседней постройки;
• с установкой всех стоек.

Последний вариант – это навес, построенный по технологии отдельно стоящего типа. Только он одной стороной прижат к стене дома или другого объекта. К примеру, на фото ниже это отчётливо видно – шесть опорных столбов, на которые упирается крыша.

Пристроенный навес к стене домаИсточник yandex.net

Навес, крыша которого одной стороной упирается в стену дома, сооружается немного по-другому. Во-первых, надо сделать все, чтобы каким-то образом прикрепить стропила кровли к стене. Здесь масса вариантов, из которых можно выбрать.

К примеру, прикрепить к стене деревянный брус, уложив его горизонтально. Крепление проводят шпильками, анкерами или длинными саморезами. И уже на этот брус укладывают стропила. На фото ниже этот вариант хорошо показан.

Прикреплённый брус к стене, на который уложены стропила навесаИсточник stroyfora.ru

Если дом деревянный и к нему пристраивается навес для авто из дерева, то для крепления стропил можно использовать металлические перфорированные крепёжные элементы. На фото ниже это отчётливо видно.

Крепление стропил навеса к деревянной стенеИсточник pinimg.com

Если навес сооружается из металлопрофилей, то пристроенная конструкция крепится к стене с помощью или закладных деталей, или специальных приспособлений, или крепёжных изделий. Первый вариант обычно используют, если дом с навесом строится изначально. Для этого в кирпичную или блочную кладку закладываются стальные закладные. Обычно это уголок. После возведения дома и при сооружении навеса к этим закладным привариваются стальные стропила.

Чтобы использовать второй вариант, надо приготовить эти приспособления. Их форма и размеры представлены в большом ассортименте. По сути, эти конструкции представляют собой подставки, на которые и укладывается профильная труба. Сами же изделия крепятся к стене. На фото ниже показано одно из таких приспособлений, которое собой представляет два уголка, между которыми вставляется края стропила навеса. К ним она и крепится сваркой.

Крепление стальной стропилы навеса к подставке из металлического уголкаИсточник a.d-cd.net

Часто изготавливают для крыши навеса стропильные конструкции. И уже их крепят к стене дома анкерами, шпильками или саморезами. Эта конструкция по форме – усиленный треугольник. Острым концом его укладывают на опорные стойки навеса, широкой стороной прижимают к стене дома, как это показано на фото ниже.

Пристроенный навес для авто из профильной трубыИсточник metalex.ru

Проекты навесов для автомобилей – это широчайший выбор, который удовлетворит даже самого искушённого потребителя. Чтобы вы смогли хоть немного осознать, насколько разнообразны предложения, посмотрите видеоролик.

Типы навесов разной формы и конструкций для машин:

Коротко о главном

Навесы для машин в частном доме представлены двумя конструктивными видами: отдельно стоящие и пристроенные к стене дома или другой постройки на участке.

Сооружают их из разных материалов, чаще из деревянных брусов или профильной трубы.

Крыши имеют разную форму, чаще одно- или двускатная, арочная.

Кровельный материал – любой представленный на рынке. Большую популярность сегодня получил поликарбонат.

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

Фиксацию производят за счет усиленных стальных полос или уголков.

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

Участок под навесом можно выложить тротуарной плиткой.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

Все детали обязательно покрываются слоем подходящего защитного состава.

Расположение навеса для машины на дачном участке

Перед началом любых строительных работ нужно продумать место для навеса. С выбранного участка нужно убрать дерн на глубину 12-15 см, а затем соорудить подушку из щебня и песка. При этом можно соорудить небольшой уклон, а также дренажные конструкции по периметру. Затем на подушку нужно уложить любое парковочное покрытие. Если машина слишком тяжелая, то можно установить армированную бетонную стяжку.

Прочное покрытие из камня

В зависимости от способа расположения на участке конструкции могут быть автономными, а также использоваться как пристройка к гаражу, бане или хозблоку. Также пользуются популярностью галереи, которые соединяют дом и ворота.

Отдельные устройства стоят на металлических или деревянных опорах. Если конструкция примыкает к другой постройке, то она может иметь такие варианты опирания:

• балочно-опорный, когда она из сторон удерживается на брусе, а вторая на опорах;
• консольно –опорный – крепеж выполняется с помощью кронштейнов или уголков;
• консольный вариант рекомендуется для небольших конструкций.

Вариант консольного устройства

Навес для машины перед гаражом

Теперь рассмотрим варианты пригаражных навесов и особенности их возведения. Самый распространенный вариант – когда навес размещается перед воротами гаража. Он может быть сделан на одну или на две машины. Подобную конструкцию можно соорудить между гаражом и домом. На фото вы можете видеть самые популярные идеи. Иногда используется сочетание гараж с навесом.

Вариант конструкции перед гаражом

Решая, как сделать легкий навес, можно разместить его сбоку основной конструкции. Для строительства кровли применяются такие материалы, как металлический профиль, трубы, а также деревянный брус. А кровлю можно выполнить из поликарбоната, профнастила или металлочерепицы. Часть навеса может размещаться и над гаражом. Подобные конструкции могут быть таких видов:

открытые имеют общую стену с гаражом;

Так выглядит открытая конструкция

закрытые имеют три стенки. При этом выполняется обшивка с помощью дерева, тентовых тканей или вагонки. В случае необходимости навес можно прикрыть.

Закрытое укрытие

Кроме того, такие постройки могут быть разборными или стационарными. Часто гараж с навесом сооружают под двускатной кровлей, такой вариант рекомендуется для деревянного каркаса. Если конструкция арочная, то можно использовать металлический каркас с опорами.

Гараж или навес — что лучше: ответ на этот вопрос зависит от финансовых средств, предназначения конструкции и используемых материалов. Самым удобным решением является – комбинированный вариант.

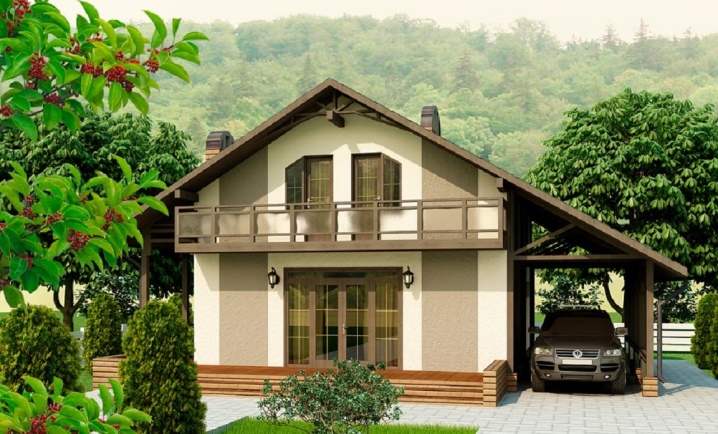

Навесы для машины, пристроенные к дому: фото

Пристройка возле дома пользуется популярностью, так как примыкающие конструкции легче установить. А также можно использовать более простое крепление. Прежде чем решить, как построить такой навес и как закрепить к стене, нужно разобраться с материалами.

Каркас для постройки около дома часто делают из деревянного бруса или металлической трубы. Также конструкции рядом с домом сооружают из кирпича или камня, а также заливают цементными опорами.

Вариант конструкции возле дома

Проект навеса перед домом предполагает наличие крепких опор, которые смогут выдержать тяжесть при сходе снега с основной кровли дома. Как сделать красивые конструкции можно посмотреть на фото.

Любая подобная конструкция состоит из кровли и каркаса

Особое внимание стоит уделить основанию. Можно выбрать такой материал:

древесина податлива в обработке и для нее не требуется каких-то сложных инструментов. Но этот материал требует особого ухода. Дерево со временем покрывается грибком, подгнивает и трескается. Его обязательно нужно защищать специальными пропитками;

Просторный и прочный навес из дерева

стальная профильная труба устанавливается с помощью сварочного агрегата. Такой материал может прослужить долгое время;

Стальные элементы

комбинированный вариант предполагает использование обшивку стального каркаса деревянными рейками.

Комбинированная постройка

Для кровли более эстетичное решение – применение сотового поликарбоната, а также можно применить профилированный лист.

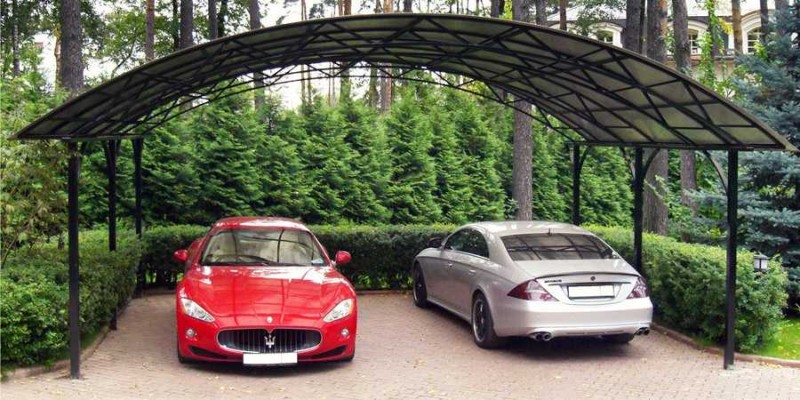

Особенности навесов на 2 машины

Используя навесы, можно возвести практичные конструкции для двух машин. При выборе определенной конструкции на две машины нужно правильно подобрать размеры. На фото представлены самые лучшие варианты таких построек. Можно совместить такую конструкцию с хозблоком. Просторная конструкция под две машины имеет размеры 8 на 6. Стандартная ширина должна быть не менее 2,5 метра.

Двухскатное сооружение на два автонавес для машины

Необходимые инструменты и материалы

Для постройки навеса для автомобиля не потребуется большое количество специальных инструментов. Можно обойтись и обычной пилой, молотком и несколькими емкостями.

Однако, для быстрой постройки конструкции, рекомендуется подготовить следующие инструменты:

• циркулярная пила;
• веревка и колья;
• лопата;
• строительный уровень;
• любая емкость для воды;
• бетономешалка;
• шуруповерт либо отвертка со сменными битками;
• ключи.

Материалы для постройки включают:

• цемент, песок и гравий;
• покрытие крыши на выбор – шифер, черепица, стеклоизол, металлические листы;
• строительные уголки (минимум 8, если строить без дополнительных укрепляющих балок);
• саморезы, болты, гайки, гвозди;
• строительный брус необходимого размера в нужном количестве.

Где разместить?

Для решивших построить навес на своем участке, возникает ряд вопросов: на каком расстоянии его можно строить от ворот и забора? Возможна ли установка над газовой трубой? На счет трубы вопрос решается со специалистами местной газовой службы. Чтобы правильно рассчитать и установить навес на местности, необходим чертеж участка. При выборе места следует учитывать оптимальный подъезд к парковке, он не должен перекрывать активную пешеходную зону. Если места на участке катастрофически мало, владельцы идут на всевозможные хитрости: заводят машину под балкон, устраивают подземные или двухъярусные парковочные стоянки. Предлагаем на примерах ознакомиться, в каких местах автовладельцы сооружают свои навесы:

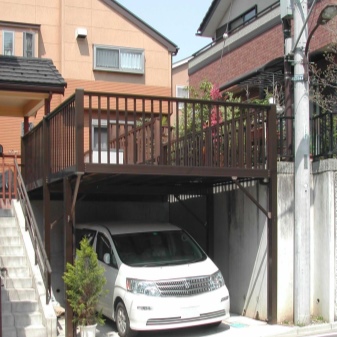

просторная терраса на уровне второго этажа становится хорошим укрытием для машины;

Особенности деревянных навесов для машин

Тем не менее, такие постройки уступают по популярности строениям на основе металлических каркасов.

Чаще всего для строительства используются покрытый прозрачной лакировкой деревянный простой или профилированный брус, который при желании можно заменить натуральным оцилиндрованным бревном.

В качестве покрытия деревянного каркасного основания навеса, могут быть использованы практически любые кровельные материалы, включая поликарбонатные листы и мягкую гибкую черепицу.

Основные недостатки древесины представлены ограниченным сроком службы, подверженностью негативным атмосферным воздействиям и биологическим факторам, а также необходимостью выполнять систематическую обработку элементов.

Очень важно при возведении автомобильного деревянного навеса позаботиться о грамотном обустройстве достаточного уклона на парковочной площадке и организации сливной системы для водоотвода.

Где можно купить навес для машины

Также вы можете купить недорого готовый навес на дачу под машину. Вы можете заказать конструкции по стандартному проекту. При этом производители часто предлагают готовые конструкции под ключ. Сколько стоит такой вариант зависит от материала, а также от конструкционных особенностей укрытий. Многие компании предлагают двухскатные, односкатные, а также многоугольные варианты кровли.

Доступная цена с монтажом на деревянные конструкции. Основа часто производится из сосны, дуба, ели или ясеня. В заводских условиях укосы, мауэрлат и стойки часто выполняют из сосны, которая обладает прочностными характеристиками. Деревянный навес проходит специальную обработку. Все детали шлифуются и покрываются краской и водостойким лаком. Можно заказать и сарай с навесом или любой другой хозблок с навесом.  При этом стоимость увеличится. Можно приобрести и металлический каркас.

Часто компании предлагают и большой ассортимент, чем накрыть подобную конструкцию. Пользуется популярностью изделия из поликарбоната, металлочерепицы и профлиста.

Копании по изготовлению таких конструкций можно найти в интернете. Некоторые модели и их стоимость можно посмотреть в таблице.

Изображение	Модель	Цена, руб
	Автомобильный навес Сток. Алюминий и синтетическая ткань	20800
	Навес веерного типа. Каркас алюминий, ткань синтетика.	24900
	Навес из поликарбоната	2500 за квадратный метр
	Конструкция из металла	2300 за квадратный метр

В таблице указаны средние цены на аналогичные конструкции.

При соблюдении всех рекомендаций вы сможете возвести удобную и прочную конструкцию в кратчайшие сроки. Кроме того, ускорить строительный процесс поможет грамотно составленный проект и чертежи. Материл следует подбирать с учетом общего оформления построек во дворе, а также из соображений цены и практичности.

Watch this video on YouTube

Предыдущая ПостройкиСкворечник своими руками из дерева: чертежи, материалы, декор и установка
Следующая ПостройкиКак правильно выбрать для дачи погреб из пластика: характеристики популярные модели, цены и отзывы

Основные элементы

Не следует игнорировать того факта, что даже простой навес для машины требует подробных чертежей и схем.

Осуществляются все расчеты исключительно на основе выбранных строительных материалов. В качестве опор применяются либо металлические трубы, либо деревянные брусья

Не менее важно определиться  с типом кровельного материала. В качестве вариантов можно предложить:

• Профлисты.
• Листы из поликарбоната.
• Металлочерепицу.

Важно придерживаться расстояния между опорами в полтора метра. Не следует также забывать о системе водостока

Поэтому можно смело говорить о том, что нюансов не так уж и мало, несмотря на простоту конструкции, тем более что усложнять это сооружение не имеет никакого смысла.
