Как выбрать насосную станцию для частного дома или дачи

Какие существуют виды оборудования

Для подачи воды с глубины до 9 метров и обеспечения ее автоматической подачи в частный дом используются:

Насосные станции с гидроаккумулятором или накопителем. Такое устройство в своем составе имеет:

1. поверхностный насос;
2. гидроаккумулятор с различной емкостью.

При открывании крана вода начинает подаваться из гидробака, куда ранее была жидкость закачана с помощью насоса под определенным регулируемым давлением. Поверхностный насос включается после использования определенного лимита воды в гидроаккумуляторе.

Преимуществом такой конструкции является:

1. всегда имеется в баке определенный запас воды, зависящий от объема емкости, которую можно использовать даже при отсутствии электричества.
2. благодаря запасу жидкости уменьшается количество включений-выключений агрегата, например, когда необходимо набрать небольшой объем воды в чайник или что-то помыть.

К недостатком насосной станции такой конструкции относятся:

1. возможно незначительное падение давления при подаче воды из гидробака до следующего включения в системе насоса, если идет расход горячей воды, при наличии автономного отопления, котел в этом случае может включаться и отключаться;
2. увеличивается число включений-отключений насоса при одноразовом продолжительном потреблении воды: когда необходимо заполнить бассейн или полить сад.

Эти устройства для дома внешне похожи на обычные поверхностные насосы, разница лишь в том, что включаются и отключаются агрегаты автоматически соответственно при открывании или закрывании крана.

Они, чаще всего, имеют:

1. защиту от «сухого хода»;
2. встроенный фильтр;
3. габаритны меньше, чем у насосной станции.

Рассчитан автоматический насос на работу, когда требуются частые включения-отключения. К тому же такое устройство способно поддерживать более стабильное давление в системе водопровода для дома, чем другое оборудование.

По типу основного насоса станции могут быть:

• С эжектором. В этом случае за счет разряжения такие насосы поднимают воду из глубоких, до 45 метров глубиной, колодцев и скважин. У них большая производительность, но при работе издают много шума, что требует их установки за пределами жилых помещений. Применяют подобное оборудование чаще всего для садово-огородных нужд.
• Без эжектора. Насосы у которых выносной эжектор могут поднимать воду с источника глубиной до 34 метров. В этом случае сам эжектор и две трубы опускаются в колодец или скважину.
  Одной трубой вода подается вниз в эжектор и создает всасывающую струю. К недостаткам устройств относится чувствительность к наличию в жидкости воздуха и песка, и небольшой КПД. Но агрегат можно размещать в доме, даже при расположении колодца на расстоянии до 40 метров от дома.

При отсутствии эжектора, всасывание воды происходит по другой схеме и обеспечивается устройством специальной многоступенчатой конструкцией гидравлической части. Они практически бесшумны, потребляют меньше энергии при аналогичных параметрах напора и производительности.

Нередко встречаются насосные станции, в составе которых одно-, двух- и даже многоступенчатые центробежные или вихревые насосы. У них малая производительность по дебиту, но они могут создать серьезный напор жидкости в системе, что способствует использование устройств для повышения давления в водопроводе жилого дома.

Их размеры небольшие, производят во время работы мало шума, не боятся образования пузырьков воздуха в трубах.

Существенным недостатком таких устройств служит опасность выхода из строя при попадании в систему песка. Цена таких агрегатов выше, чем у предыдущих моделей.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование  — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель  пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать  скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Краткий обзор моделей бытовых насосных станций

Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.

Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.

При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.

«Калибр СВД-410/2»		Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг.	9 м, 35 м вод. ст., 30 л/мин.	5350 руб.
«Quattro Elementi Automatico 601»		Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от «сухого хода» не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг.	8 м, 35 м вод. ст., 2800 л/час	6750 руб.
«Джилекс Джамбо 60/35 П-24 4021»		Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг.	9 м, 35 м вод. ст., 60 л/мин.	7700 руб.
«Metabo HWW 3300/25 G»		Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг.	8,5 м, 45 м вод. ст., 3300 л/час	9500 руб.
«Gardena 4000/5 Comfort ECO»		Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт.	8 м, 45 м вод. ст., 3500 л/час	11900 руб.
«Karcher BPP 4500/50 1.645-291»		Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг.	8 м, 50 м вод. ст., 75 л/мин.	11200 руб.
«Marina APM100/25»		Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг.	25 м, 35 м вод. ст., 2400 л/час	17700 руб.
«Grundfos Hydrojet JP 5/60»		Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг.	8 м, 40 м вод. ст., 3000 л/час	29700 руб.

И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:

На что обращать внимание при выборе?

Основная проблема, с которой сталкивается владелец дачи, заключается в том, какая насосная станция будет подходящей для дачи. Чтобы не ошибиться с выбором, следует прислушаться к рекомендациям специалистов.

Как подобрать насосную станцию для дачи:

• Прежде всего, необходимо заранее рассчитать объем воды, который вы планируете расходовать, проживая на даче. По результатам расчетов необходимо сделать выбор в пользу бака подходящего объема. Если вода вам требуется не только для бытовых нужд, но и для полива растений, то следует выбирать емкость побольше.
• Также необходимо определить производительность насосной станции. Чем больше потребность в воде у владельца участка, тем более мощную насосную станцую необходимо выбирать для своей системы водоснабжения.
• Еще один момент, который требует внимания — глубина залегания водоносного слоя. Этот параметр также важен, поскольку он влияет не только на выбор вида насосной станции, но и на другие показатели мощности.

Находясь в магазине и выбирая насосную станцию для своей дачи, основное внимание необходимо обратить на такие параметры, как производительность и напор. Помимо этого, значение имеет давление, которое при работе может выдавать станция с учетом потерь

Под ними следует понимать понижение давления воды при ее прохождении по трубам.

Решая вопрос с тем, какую мини-станцию выбрать, необходимо обращать внимание на такой момент, как материал изготовления корпуса и бака насоса. Большинство моделей делают из обычной или нержавеющей стали, а также чугуна

Плюсами корпуса из нержавейки является то, что он устойчив к коррозионным процессам. Это позволяет установить насос на улице. Тихо работает насос с чугунным корпусом. Его установка может быть выполнена в одном из помещений дома. Однако в процессе эксплуатации необходимо периодически проверять целостность покрытия.

Многие современные модели содержат различные дополнительные функции. Например, насос может иметь фильтр для очистки воды или датчик сухого хода. Вторая функция особенно важна, поскольку при отсутствии подачи воды благодаря этой опции насос отключается, что исключает его перегрев и преждевременный выход из строя.

Следует понимать, что покупка и монтаж насосного оборудования для автономных систем водоснабжения – это достаточно дорогое удовольствие. Поэтому не стоит спешить с его приобретением. К задаче покупки насоса на дачу необходимо подходить основательно. Лучше правильно потратить деньги на качественный аппарат необходимой мощности, чем мучиться с ненадежным и слабомощным устройством. Еще до покупки следует решить вопрос, какие функции в насосной станции для вас самые важные, а без каких можно обойтись.

Выбирая насосную мини-станцию для своего участка, внимание следует обращать на такой параметр, как источник воды. Насосы могут устанавливаться на колодец или на скважину

Если расстояние до источника воды слишком большое, то в этом случае придется потратиться на установку скважинного насоса.

Выбирая насосную станцию для дачи, внимание обращать нужно и на гидроаккумулятор. Если число проживающих в доме людей небольшое, а количество кранов незначительно, то вполне достаточно будет приобретения гидробака на 24 литра

Если же в доме располагается сразу несколько источников водоразбора, то в этом случае оптимальным выбором будет гидроаккумулятор на 50 литров. Если владелец не планировал использовать много источников воды, а в процессе эксплуатации оборудования появились дополнительные, то это не является большой проблемой. Можно установить дополнительный гидроаккумулятор емкостью 24 литра.

Принцип работы

Насос наполняет бак водой, создавая давление в системе. Резиновая мембрана в виде груши, разделяет гидроаккумулятор для воды и воздуха. Через кран вода из бака поступает в раковину, снижая давление в водопроводе и баке.

Когда давление опускается до 2,2 бар, реле включает мотор. При достижении исходного уровня (3 бар) запускается реле, отключая насосную станцию.

Охлаждение — за счет циркуляции воды, перегрузки контролирует автоматика. Если мотор перегрелся, электроэнергия отключается, и восстанавливается насос только через определенное время.

В некоторых моделях есть датчик, защищающий мотор от нагрузки в холостом режиме. При отсутствии воды во всасывающей трубе он передает сигнал в систему управления и мотор выключается. Через 15 — 40 мин. НС готова к работе.

Но если за 24 часа рабочий объем воды не восстановится, НС отключается, и запускать ее придется в ручном режиме.

Подробности

Как выбрать бесшумную насосную станцию

Автономное водоснабжение актуально, если нет возможности подключиться к центральной магистрали, такая система будет снабжать дом водой без перебоев. Качественное оборудование можно приобрести, зная правила выбора насосов:

1.Показатель издаваемого шума считается важным параметром для конструкций, устанавливаемых в жилых помещениях, либо рядом с ним. Уровень этого показателя должен находиться в пределах от 30 до 45 децибел.

2.Показатель мощности аппарата выбирают в зависимости от размеров помещения, в которое будет поставляться вода.

3.Технические особенности скважины, к которым относят глубину, статический уровень жидкости, диаметр источника, влияют на выбор модели устройства.

Внимание! К факторам, которые следует также учитывать при выборе, относят прочность материала корпуса, исправность электрокабеля

Монтажные работы

Выполняя монтаж, нужно придерживаться инструкции:

1.Выбрать место для установки оборудования. При этом выходное и выходное отверстие насоса должны располагаться по направлению к водопроводу.

2.Устройство прикрепляют с помощью кронштейна, само оборудование не должно касаться стены. Опорные конструкции для насоса оснащают прокладками.

3.На входе в насос устанавливают переходник, который крепится на конце трубопроката, идущего из траншеи. К трубе прикрепляют вентиль.

4.На выходе из устройства устанавливают гидроаккумулятор, который соединяется с реле, регулирующее давление, при помощи шланга подходящего размера.

5.С помощью трубочек к реле подводят фильтрующие устройства для тонкой очистки, к выходному отверстию из фильтра монтируют водопроводную трубу, ведущую в помещение.

6.На трубе внутри шахты ставят затвор, чтобы жидкость не текла в обратном направлении по системе.

7.В нижней части трубы в шахте ставят фильтр из сетки, чтобы ил и почвы не попадали внутрь оборудования.

Плюсы и минусы системы

Бесшумные насосы для применения в быту имеют достоинства и недостатки. К плюсам относят такие свойства, как:

1.насосы работают независимо от центральной водопроводной сети.

2.с помощью оборудования можно добывать воду без химических примесей.

3.насосы отличаются высоким уровнем производительности, устройства надежны.

К недостаткам относят невозможность работы если в воде имеются примеси песка их мелких частиц. Если он попадет в двигатель, то механизм может сломаться.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Как установить насосную станцию

Инструкция по эксплуатации указывает, что для исправной работы оборудования перед тем как установить насосную станцию в частном доме, необходимо приобрести дополнительное оснащение.

К нему относятся:

• Водяной фильтр, предохраняет устройство от попадания песка и небольших частиц грязи из источника в корпус насоса или гидравлический бак.
• Реле, защищающее от «сухого хода», который возникает при падении уровня жидкости в колодце, а насос продолжает работу, качая воздух, что приводит к перегреву и выходу агрегата из строя.
• Обратный клапан. Не дает возможность воде стекать обратно в колодец, а пропускает ее лишь к насосу. Устанавливать элемент можно в конце трубки для всасывания или непосредственно перед агрегатом.

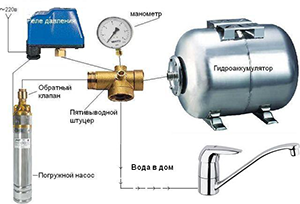

• Реле давления служит для контроля его величины в гидробаке и поддерживает режим работы устройства.
• Блок автоматики, объединяет в себе реле давления и защиту от «сухого хода».
• Стабилизатор напряжения.

Перед началом монтажа составляется схема установки насосной станции в частном доме.

В ней указывается:

• Место расположения с учетом глубины, с которой будет подаваться вода, и расстоянием до источника воды.
• Чаще всего оборудование размещаются в середине жилых помещений, как показано на фото.

Монтаж насосной станции в помещении

На глубине всасывания будет сильно отражаться расстояние к источнику воды. Расчет этой величины можно выполнить по формуле:

H+0,1xL= max 8 m. Здесь: H — глубина нахождения воды в колодце; L — расстояние от станции до колодца. Эта величина не должна быть больше 8 метров.

При большем расстоянии, необходимо будет станцию устанавливать в непосредственной близости к источнику подачи воды. Это может быть приямок, надежно защищенный от холода и влаги, или устройство глубинного погружного насоса.

Какие могут быть ошибки при установке и подборе оборудования

При обустройстве насосной станции своими руками могут возникнуть ошибки при подборе оборудования и его установке.

Схема монтажа насосной станции в частном доме

Наиболее частые из них:

Неправильно выбрано оборудование из-за ошибки в глубине погружения в системе водозабора. В этом случае:

1. система начнет “песочить”, что будет портить скважину;
2. увеличится потребление воды, оно станет большее, чем его может дать насос, что приведет к падению давление в системе.
3. при неправильном подключении скважины она будет работает в усиленном режиме, и быстро может выйти из строя. Включение станции рекомендуется не больше чем 20 раз в час.

Нельзя допускать перебоев с подачей напряжения, частого его падения, что может вывести электрооборудование и двигатель из строя.

Выполняя все требования без отсутствия нарушений в эксплуатации оборудования система может прослужить до 7 лет. Как правильно эксплуатировать насосную станцию хорошо показывает видео в этой статье.
