Насос для повышения давления воды: виды насосов и когда появляется необходимость в них

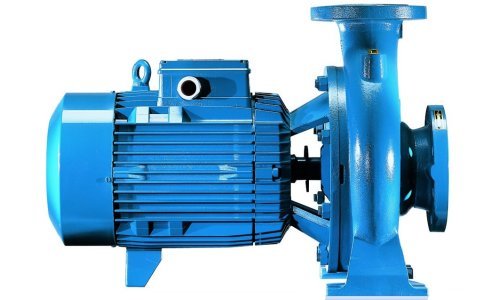

Схема работы всасывающего насоса

Схема работы всасывающего насоса.

В основе работы разных видов агрегатов – способность создавать разрежение воздуха

Причем важно обеспечить необходимые условия в области, где расположен впускной клапан. Так, требуемый эффект достигается благодаря скоростному движению крыльчатки

За счет вращения рабочего колеса возникает центробежная сила. Она способствует выталкиванию воды от центра камеры к ее периферийным участкам.

В результате создается повышенное давление, способствующее продвижению воды от выпускного клапана по трубе. Когда жидкость попадает в трубопровод, в корпусе давление снижается, что способствует всасыванию воды. Данный процесс развивается непрерывно.

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

• гидроаккумулятор;
• электродвигатель;
• реле давления;
• блок автоматической защиты;
• насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач

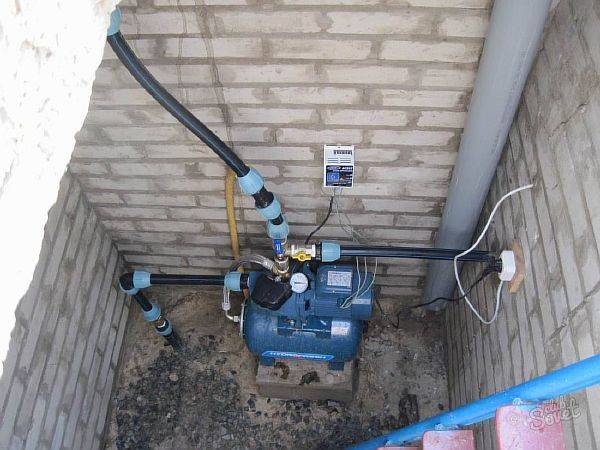

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Установка повышающего давление насоса

Все малогабаритные повышающие насосы устанавливают в разрыв трубопроводов, поэтому их входной и выходной патрубки расположены на одной линии. Модели отличаются лишь установочным расстоянием между фитингами и их диаметром, присоединительные патрубки в подавляющем большинстве случаев имеют конструкцию типа американка. Технически при наличии соответствующего сантехнического оборудования для пайки или опрессовки резьбовых фитингов, установка повысительного насоса не представляет особых трудностей и состоит из следующих процедур:

• В легкодоступном месте из трубопровода вырезают отрезок трубы, равный по длине установочному размеру агрегата.
• Если трубопровод металлический, на торцах обрезанных труб нарезают резьбу, в полипропиленовый впаивают переходник с полимера на металл, в металлопластиковый запрессовывают резьбовые фитинги с наружной резьбой под американку насоса.
• Далее проводится установка насоса для повышения давления в разрыв труб в соответствии с инструкцией по эксплуатации, его чаще прикручивают к резьбовым патрубкам накидными гайками американок.

Рис. 13 Схемы подключения помп подкачки

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

Правила подбора мощности насоса – технические характеристики их значение

Основным фактором, влияющим на выбор устройства для подачи воды и поддержания нормального давления в системе, является характер точки водозабора:

1. Самовсасывающий агрегат применяется в условиях, когда точка забора воды располагается ниже уровня установки агрегата. Конструктивно они устроены таким образом, что способны самостоятельно всасывать воду на расстоянии до 8 метров в глубину.

Чем меньше расстояние от воды до помпы, тем эффективнее он забирает воду, поэтому место установки должно быть по возможности максимально приближено к источнику.

1. Нормально всасывающие агрегаты устанавливаются в системе водопровода и поддерживают давление в нем, при этом источник водозабора, как правило, располагается выше самого агрегата. Это может быть вводная труба или емкость для накопления воды.

Отдельной линейкой выпускаются циркуляционные устройства, предназначенные для обеспечения ускоренного оборота теплоносителя в системах отопления. Они оснащаются термодатчиком для возможности автоматической регулировки скорости потока. Местом их установки является обратная труба отопительного контура.

1. Колодезные насосные приспособления используются для подачи воды и поддержания давления из больших емкостей и колодцев. Конструкция такого устройства обеспечивает практически полную бесшумность при работе. Не допускается засасывание воздуха при снижении уровня воды. Гарантированно это не произойдет, если агрегат снабжен устройством для автоматического отключения при критично низком уровне жидкости.
2. Скважинные насосы погружные предназначены для установки в условиях стесненных размеров, определяемых диаметром обсадной трубы водозабора. Поэтому их диаметр невелик, а производительность достаточно высокая, чтобы обеспечить все потребности потребителей.

Как выбрать насос с учетом гидравлических характеристик

Основными показателями при выборе являются следующие показатели:

• Q – производительность устройства, измеряемая в метрах кубических за единицу времени – м3/час;
• Н – величина напора – высота столба воды, измеряемая в метрах.

Двумя этими показателями определяется рабочая характеристика устройства. Они взаимозависимы, при изменении любой из них соответственно изменяется и вторая.

Рекомендуемая величина показателя производительности:

1. Для загородного дома для 4-х человек она составляет 1-2 кубометра в час.
2. При использовании воды для орошения участка – 2-3 кубометра в час.

Показатель напора, необходимого для водопроводной сети можно с достаточной  точностью определить из соотношения:

Используя выбранные показатели и проведенный расчет можно выбрать устройство, соответствующее требованиям конкретной водопроводной сети.

Давление выбранной насосной установки должно обеспечивать выполнение им следующих функций:

1. Подъем водяного столба от точки всасывания на необходимую высоту.
2. Преодоление гидравлического сопротивления трубопровода, включающего собственно трубы, фурнитуру, измерительные приборы и регулирующую аппаратуру.
3. Получение нужного давления в конечной точке потребления. Для этого к полученному расчетному результату нужно заложить запас, добавив еще 10-12 метров.

Характеристика, указывающая высоту столба, является паспортным параметром и всегда указывается в сопроводительной технической документации.

Смотреть видео

Как правильно установить насос для повышения напора воды

Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

Подключение циркуляционного повышающего нагнетателя

Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:

1. Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
2. В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
3. С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.

Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:

1. Самовсасывающий модуль;
2. Аккумулирующая емкость;
3. Автоматическая система контроля;
4. Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
5. Сантехническая арматура, трубопроводы и гибкие шланги.

Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.

Методика подключения нагнетающей установки в частном секторе

• Монтировать установку следует в непосредственной близости от места водозабора;
• Температура в месте установки не должна опускаться ниже +5 С;
• Не допускается соприкосновение модулей установки со стенами;
• Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:

1. Непосредственно в доме;
2. В подвальном помещении или цокольном этаже;
3. В колодце;
4. В кессоне;
5. В специальной утепленной постройке.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:

Подготовительные мероприятия, которые включают в себя:

a)    Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;

b)    Копку траншей под укладку трубопроводов;

c)    Обеспечение электропитания

2.   Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:

a)    Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;

b)    Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;

c)    С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.

3.    Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;

4.   Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.

https://youtube.com/watch?v=5c39kXyw3uM

Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

• чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
• агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
• вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

На какие параметры обратить внимание при выборе?

Прежде всего, необходимо помнить, что насос для подкачки воды высокого давления работает от электроэнергии, и ему нужно обеспечить нормальное электропитание. Также, в большинстве случаев, такое оборудование очень требовательно к напряжению. Поэтому, если установленный повышающий насос не повышает напор до требуемого уровня, то проверьте напряжение в электросети. Если оно низкое, то необходимой мощности работы агрегата не достичь.

Также важно учитывать технические характеристики устройства, которые определяют, сможет ли насос справиться с поставленной задачей:

Максимальная подача – данный параметр показывает, сколько воды данное устройство может прокачать за единицу времени: литры в минуту или кубометры в час.
Максимальное рабочее давление – величина, которую на выходе может выдать повысительный агрегат относительно места установки.
Минимальная скорость включения – параметр, показывающий, когда включается оборудование: при скорости 0,12 л/мин или 0,3 л/мин. От этого показателя зависит, будет ли работать агрегат когда набирается бачок унитаза, или он включится только после открытия смесителя в ванне.
Максимальная и номинальная мощность — данная величина показывает, производительность мотора, измеряется в ваттах (Вт). Чем выше мощность, тем больше максимальное давление.
Температура рабочей среды – свидетельствует о том, при какой температуре может работать оборудование (для горячей или холодной воды). Измеряется в градусах Цельсия.
Сечение соединительных элементов

Повышающий давление насос врезается в трубопровод, поэтому важно, чтобы размер соединительных гаек и фитингов соответствовали диаметру труб, иначе давление будет меньше.
Уровень шума – измеряется в децибелах (дБ), у разных моделей свой показатель шума.
Размер оборудования – важный параметр, который также нужно учитывать, поскольку данный агрегат может устанавливаться в очень малогабаритных помещениях.
Количество скоростей работы агрегата.
Надежность и известность производителя. Лучше всего себя зарекомендовали такие фирмы как Sprut, Aquatica, Wilo, Katran, Grundfos, Euroaqua, Jemix

Грундафос – лучший датский бренд.

Чтобы долго не выбирать, обычно покупают насос повышающий низкое давление воды конструкции «ин-лайн» (встраиваемые) с мокрым ротором. Это наиболее оптимальная модель, сочетающая низкий уровень шума и удобство монтажа.

Вертикальный или горизонтальный тип монтажа — зависит от того места входа потока воды. Что касается скоростей, то, конечно, лучше многоступенчатое оборудование, однако данные модели дорого стоят, поэтому не каждый потребитель готов выложить за них круглую сумму.

При этом лучше выбирать такие насосы, которые работают и в ручном, и в автоматическом режиме, поскольку не все точки водозабора могут создать расход, необходимы для включения устройства. Тогда, имея ручной режим, агрегат можно включить принудительно.

На материал изготовления корпуса и крыльчатки также стоит обратить свое внимание. Корпус может быть выполнен их нержавеющей стали или чугуна, при этом нержавейка предпочтительнее

В самых дешевых моделях данного устройства крыльчатка сделана из пластика, а у более дорогих насосов – из латуни или бронзы.

По каким показателям подбирать насос?

Насос, повышающий давление, как и любое другое техническое устройство, имеет определенные характеристики. Главные из них — минимальное входное давление и максимальное значение, которое обеспечивает повысительный насос для водопровода. Стандартное давление, которое должна иметь вода в трубопроводных бытовых сетях, равно 4 атмосферам. Но в реальных условиях эта цифра может достичь 7 атмосфер, что очень плохо влияет на любую сантехнику и трубопроводы.

Если вода в трубах имеет менее 2 атмосфер, то ни одно устройство типа стиральной машины или джакузи работать не будет. Минимальное значение этого параметра для работы всей системы водоснабжения выбирают в пределах 2,3 атмосферы. Некоторые насосы для повышения давления имеют в паспорте значения, выраженные в метрах водяного столба. При покупке агрегата надо учесть, что одна атмосфера равна 10 метрам водяного столба. Для систем пожарной безопасности за стандарт принято 3 атмосферы. Согласно всему вышесказанному, насосы для повышения давления должны обеспечивать на выходе рабочее давление воды от 2 до 4 атмосфер при колебаниях этого параметра на входе от 1,5 до 2 бар.
