Монтаж сэндвич панелей

Стеновые сендвичные панели: размеры и цены панелей

Стеновые сэндвичные панели применяются для возведения стен и перегородок. Соотношение размеров сендвичных панелей и цен варьирует, в зависимости от того, какие материалы были использованы при производстве плиты. Например, для выполнения одинаковой теплоизоляции дома необходимо использовать плиты с ППУ, толщина которых составляет 50 мм или изделия, содержащие внутри слой минваты 100 мм.

Стандартный размер стеновой сендвичной панели, Н = 50, 80, 100, 120, 150, 200 или 250 мм

Для монтажа промышленных сооружений используются изделия, длина и ширина которых составляет 7,5–8 и 1,15 м соответственно. Использование длинных панелей позволяет упростить и ускорить монтаж здания.

Длина стандартного листа находится в пределах 3-8 м, ширина – 1,2 м, толщина – 40-320 мм.

Из минусов сэндвич панелей для стен можно отметить слабую сопротивляемость к механическим воздействиям. Для улучшения показателей прочности листы покрывают специальными защитными составами. Разнообразие ассортимента позволяет без труда выбрать и купить сендвичную панель. Цена разных видов стеновых плит указана в таблице ниже (за 1 м²):

Тип стеновой панели	Наполнитель	Цена панели, в зависимости от толщины, руб./м²
Толщина панели, мм
40	60	80	100	120
Стальная плита с защитной плёнкой	ППУ	1120-1190	1340–1420	1510–1595	1725–1800	1930–2020
ПИР	1175–1260	1395–1480	1565–1650	1780–1870	2050–2095
ППС	1000–1200	1150–1350	1175–1390	1200–1400	1250–1450
Базальтовая вата	1180	1200	1280	1330	1380
Плита из нержавейки	ППУ	1680–3795	2100–4010	2335–4195	2565–4400	2680–4610
ПИР	1870–3850	2080–4075	2265–4255	2480–4470	2700–4700
ППС	–	2630–3880	2640–3910	2690–4250	2740–3990
Базальтовая вата	–	2160–3970	2230–4040	2290–4110	2360–4180

Цены и размеры сэндвич панелей для кровли

Популярность данных плит при монтаже кровли обуславливается тем, что они изготавливаются вместе с утеплителем. Таким образом, время возведения кровельной конструкции уменьшается в несколько раз. Самый распространённый материал, из которого, изготавливаются такие панели – оцинкованная сталь со специальным защитным покрытием. На втором месте находится нержавеющая сталь. Размеры кровельных сэндвич панелей лежат в диапазоне: длина 8-16 м, ширина 1000 мм и толщина 40-160 мм.

Многие компании выпускают нестандартную по размерам продукцию, поэтому в случае необходимости можно оформить индивидуальный заказ. Стоимость кровельных панелей отличается в зависимости от толщины и типа утеплителя, а также материала изготовления. В таблице ниже указаны примерные цены за 1 м² различных кровельных плит:

Тип кровельной панели	Наполнитель	Цена панели, в зависимости от толщины, руб./м²
Толщина панели, мм
40	60	80	100	120
Стальная плита с защитной плёнкой	ППУ	1315–1390	1515–1600	1650–1750	1880–1960	2390–2480
ПИР	1330–1410	1550–1630	1710–1790	1900–2000	2150–2250
ППС	–	1200	1250	1300	1350
Базальтовая вата	–	1300	1370	1430	1480
Плита из нержавейки	ППС	–	2950–4410	3000–4440	3050–4550	3100–4600
Базальтовая вата	–	2380–4550	2440–4600	2510–4670	2580–4750

Купить сендвичную панель любого типа можно в специализированном магазине или строительном гипермаркете. А также можно оформить заказ необходимого строительного материала через интернет.

Технология монтажа сэндвич панелей видео

Сэндвич-панели: правила установки стеновых панелей

Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.

Монтаж

Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.

Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.

Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:

внахлест;

с использованием вытяжных заклепок;

согласно разработанной схеме;

с подгонкой и подрезкой фасонных элементов;

с последующей герметизацией стыков.

Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии

При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)

Основные моменты вертикальной раскладки:

#8212; рекомендуемая длина панелей – не менее 8 м;

#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;

#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;

#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;

#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);

#8212; утепление стыка выполняют монтажной пеной либо минватой;

#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;

#8212; разгрузочные ригели устанавливаются через каждые 9 метров;

#8212; с помощью отвеса проверяют точность монтажа по вертикали;

#8212; обеспечивают контроль плотности прилегания гребня в замках;

#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.

Рекомендации профессионалов

Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.

Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.

Назначение и конструктивные особенности

Первые сэндвич панели были созданы в 1930 году. Архитектор Ллойд Райтом изобрел технологию изготовления эффективного, надежного и практичного строительного материала, в котором использовался сотовый наполнитель. В дальнейшем методика была усовершенствована и применена для строительства зданий различного назначения. Такой материал является востребованным и отличается широкой сферой применения.

Качественные сэндвич панели являются эффективным строительным материалом. Такие элементы обладают рядом преимуществ по сравнению с другими видами панелей. При этом можно изготовить прочные панели самостоятельно, используя металлический профнастил и сотовый утеплитель. Процесс требует соблюдения технологии и знания особенностей материалов

Преимущества применения сэндвич-панелей заключаются в следующих свойствах:

• Высокий уровень жесткости и прочности материала, обеспечивающий надежность конструкции и хорошие эксплуатационные характеристики;
• Простая технология монтажа элементов, которую легко осуществить своими руками и при отсутствии профессиональных инструментов и знаний;
• Уменьшение толщины стен примерно в три раза, а также соответствующее уменьшение нагрузки, воздействия на несущие части конструкции, но сохранение высоких технических характеристик;
• Сокращение сроков строительства зданий и сооружений, обеспечение надежности и долговечности объектов;
• Устойчивость сэндвичей к механическим, температурным и климатическим факторам.

Качественные и надежные сэндвич панели используются в строительстве объектов самого различного типа. С помощью такого материала легко создать складские объекты, построить гараж из сэндвич-панелей или возвести жилой частный дом. Универсальность обусловлена высокими техническими характеристиками и практичностью материала. При этом соблюдение технологии применения панелей позволяет быстро осуществить монтаж, обеспечить комфортную эксплуатацию сооружений и избежать возникновения дефектов поверхности после строительства.

Конструкция сэндвич-панелей является достаточно простой, что позволяет изготовить элементы своими руками. При этом стоит использовать высококачественные материалы, обладающие высокими характеристиками и необходимыми свойствами. Чаще всего элементы включают в себя слой наружного профнастила, далее располагается утеплитель, а затем снова находится металлический профнастил. В качестве наполнителя могут использоваться следующие виды материалов:

• Минеральная базальтовая вата;
• Пенополистирол;
• Пенополиуретан.

Стартуем

На помощь я пригласил своих лучших друзей. Так работать веселей и быстрей. До момента доставки панелей на площадку мы успели подготовить фундамент согласно разработанному проекту. Кроме ленточного малозаглубленного фундамента на участке появился временный санузел, бытовка, колодец с питьевой водой.

При закладке фундамента были сразу проложены канализационные и водопроводные трубы. Домик хоть и небольшой, но со всеми удобствами на случай необходимости задержаться на даче на несколько дней. Проведение всех работ тщательно сверяли с проектом, который разрабатывался с учетом установки деревянного каркаса. Фундамент возвышался над уровнем грунта на 30 см.

Сэндвич-панель: что это такое

Сендвичи, используемые при строительстве домов, состоят из трёх слоёв. Два внешних слоя изготавливаются из одинакового материала, причем наиболее популярным считается оцинкованная сталь. Это связано с высокими техническими характеристиками оцинковки, среди которых: отличная коррозийная устойчивость и резистентность к высоким температурам. Также распространены сендвичи из алюминия и ориентированно-стружечных плит (OSB).

Строение сендвичной панели с внутренним слоем из пенополистирола

Самые распространённые утеплители, которые используются при производстве сендвичных панелей: пенополистирол (ППС), пенополиуретан (ППУ) и минеральная вата. Пенополиуретановые изделия обладают высокими теплоизоляционными показателями и стойкостью к влаге.

Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях. Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде.

Производство сэндвич-плит из оцинкованной стали и минваты

Эксплуатационная область панелей, выполненных в виде сендвича

Данные строительные элементы практически лишены недостатков, что обуславливает их высокую популярность. Рассмотрим, какие постройки возводятся с помощью сэндвичных плит:

• жилые дома;
• спортивные сооружения;
• офисные и административные здания.

Такие изделия подразделяются по назначению на 3 основные разновидности:

• для стен;
• для кровли;
• для окон.

В первом случае установка строительных элементов выполняется на каркас из металла. Стеновые плиты используются для организации наружной коробки дома, а также внутренних перегородок. Кровельные и оконные сендвичи также используются при монтаже различных сооружений и отличаются от стеновых моделей по техническим характеристикам и стоимости.

Сендвичные панели применяют в строительстве различных зданий

Использование сендвичных плит позволяет выполнить проект в короткий срок за минимальную стоимость. Благодаря небольшому весу таких панелей, исключается необходимость в организации высокопрочного фундамента.

Сэндвич-панели нередко применяются при организации разного рода ограждений, а также для проведения реконструкционных работ на различных строительных объектах. Жёсткие плиты, которые отличаются ребристым внешним слоем, используются для возведения лёгких каркасных конструкций. К таким конструкциям можно отнести, например, гаражи и киоски.

Достоинства и недостатки сендвич панелей

При выборе материала для постройки дома необходимо обращать внимание на все его характеристики. Рассмотрим основные преимущества использования панелей сендвичей:

• высокая скорость строительства, которая позволяет реализовать проект в кратчайшие сроки;
• выгодная стоимость;
• возможность организации не только механической защиты, но и теплоизоляции;
• отсутствие необходимости в дополнительном утеплении здания;

С помощью сендвич плит можно построить здание в кратчайшие сроки

• небольшая масса плит, которая позволяет снизить нагрузку на фундамент постройки. Этот пункт значительно упрощает строительство дома из сендвичных панелей;
• для монтажа таких плит нет необходимости использования специальной строительной техники;
• фасадные панели являются не только материалом для возведения постройки, но и декоративным элементом, поэтому не нужно тратить время на наружную отделку здания.

Как и любое другое строительное изделие они имеют и некоторые недостатки, на которые следует обратить внимание:

• готовая постройка, выполненная из таких плит, не может противостоять значительным механическим нагрузкам;
• при внутренней отделке комнат необходимо учесть тот факт, что перегрузка сендвич плиты может привести к её разрушению.

Для монтажа крупногабаритных панелей придется использовать специальную технику

Разновидности сендвич панелей

Состоящие из нескольких слоёв сендвич плиты подразделяются на несколько разновидностей, в зависимости от назначения. Как уже было сказано выше, выделяют стеновые, кровельные и оконные модели плит. Фиксация этих изделий производится на специальные саморезы, которые отличаются своей длиной.

Также существуют панели ПВХ, которые используются для откосов при монтаже окон. Установка этих строительных элементов позволяет утеплить конструкцию. Купить сендвичную панель для откосов можно в любом профильном магазине, строительном гипермаркете или заказать через интернет. Цена сэндвич панели для откоса в среднем составляет 300–400 руб.

Особенности сэндвич панелей для стен

Данные панели применяются при облицовке стен дома и для организации внутренних перегородок. С помощью них устанавливаются и несущие конструкции, так как их технические характеристики позволяют использовать плиты для этой цели.

Конструкция стеновой сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение

Для увеличения показателя жёсткости и прочности стеновая модификация облицовывается листами из стали. А также такие плиты имеют высокий коэффициент теплоизоляции и отличаются огнестойкостью.

Кровельные панели и их характеристики

Особенность использования кровельных плит влияет на их технические характеристики. Так как кровельные модели применяются при монтаже крыши, они имеют высокие влагоизоляционные характеристики. Это свойство является очень важным, так как хорошая кровля должна защищать внутреннее пространство дома от атмосферных осадков.

Помимо усиленных водоизоляционных свойств, кровельные модели также отличаются теплоизоляционными качествами. Сэндвич панели, используемые для кровли, удерживают тёплый воздух, который стремится наверх, внутри дома. Это позволяет свести тепловые потери к минимуму. Фиксация кровельных плит производится с использованием саморезов к деревянным брускам.

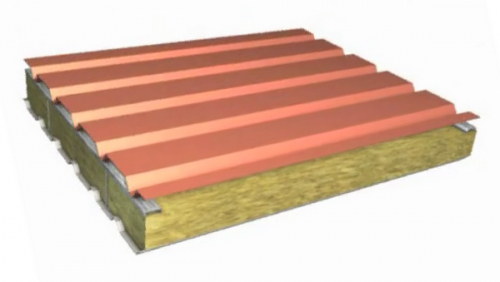

Конструкция кровельной сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение, 5 — трапециевидная ламель из минеральной ваты на основе базальтового волокна

Также стоит сказать, что такие изделия являются шумоизолирующими. Они оснащаются специальными фиксаторными элементами, которые позволяют проводить быструю установку и усиливают защиту от атмосферных осадков. Эксплуатационный срок таких изделий довольно долгий. Ещё одно преимущество использования кровельных сендвич панелей заключается в том, что они не деформируются со временем и не теряют своих свойств.

Угловые сендвичные панели: размеры и цены

Угловые сендвичные элементы применяются для дизайна, а также предохранения углов здания от воздействия низких температур. Очень часто жильцы домов сталкиваются с тем, что плохо изолированные углы постройки промерзают в зимнее время года. Такие плиты могут иметь одну из двух форм:

• прямоугольная;
• закруглённая.

Угловая плита может иметь толщину от 60 до 250 мм, а длина и ширина сендвич панели находится в размерном диапазоне 0,4-3 и 1-1,2 м соответственно.

Различные вариации угловых сендвич-панелей

Стоимость угловых панелей с утеплителем из базальтового волокна колеблется в пределах 1500–2500 руб. за 1 м².

Проектное положение панелей

Сначала всегда осуществляют их строповку. Производится она на специальной площадке неподалеку от монтажной захватки.

В тех местах, где размещаются захваты, с панелей снимают предохранительную заводскую пленку, поверхность освобождается от пыли и грязи, а если нужно, то и от наледи.

На панель накидывают страховочный ремень, изготовленный из прочного текстиля: для подстраховывания строповки он соединен с механизмом захвата. Подготовленные панели к месту установки подаются приподнятыми на один метр (не выше), потом они опускаются до определенного уровня (30 см) и размещаются в требуемом положении.

Все панели должны быть установлены в соответствии с проектом: на опорные места по заранее отмеченным ориентирам

Неважно, временно или постоянно, но панель должна быть хорошо закреплена специальной оснасткой для монтажа: кондуктор, распорки со струбцинами, покос и прочее. Лишь после ее закрепления панель можно освободить от крана. Перед финишным закреплением сэндвич-панели важно скрупулезно проверить точность установки, привести ее в проектное положение

Только после этого в соответствии с проектом она закрепляется

Перед финишным закреплением сэндвич-панели важно скрупулезно проверить точность установки, привести ее в проектное положение. Только после этого в соответствии с проектом она закрепляется. После этого ее можно освободить от временных креплений

После этого ее можно освободить от временных креплений.

Важно постоянно следить за перемещением панели и за ее подъемом – чтобы она не прогибалась, не деформировались ее замки. На ее облицовке не должно образовываться вмятин и дефектов

Поэтому передвигать сэндвич нужно осторожно, с маленькой скоростью, без рывков и смещений

Поэтому передвигать сэндвич нужно осторожно, с маленькой скоростью, без рывков и смещений.

Шаг крепления и монтаж панелей к металлоконструкциям при вертикальной раскладке

Панели обычно устанавливают гребнем вперед, то есть «шип в паз». Но можно делать это и «паз в шип», наоборот.

Длина таких винтов меняется в соответствии с толщиной самих панелей. Для этого разработана специальная таблица.

Подобрав самонарезающие винты необходимой длины, их размещают в одной горизонтали по три штуки в ряд. Шаг крепления сэндвич-панелей к металлоконструкциям составляет около 40 см.

С верхнего торца начинается установка винтов, которые фиксируются к прогонам от верхнего ряда в направлении к нижним.

Если верх панели оставить незакрепленным даже на небольшое время, например, в перерыв, она может сломаться.

Процедура считается выполненной оптимально, если шайба не становится плоской, но плотно прижимается к листу.

Снаружи к поверхностям ригелей, балок и стеновых прогонов прикрепляют терморазделяющую полосу.

Это необходимо для понижения воздухопроницаемости в стыках, а также звуковой вибрации самих панелей.

Перед монтажом каждой последующей панели в «паз» замок предыдущей плиты вносят специальный уплотняющий герметик для наружных работ.

Вместо него можно использовать бутилкаучуковый герметизирующий 8-мм шнур или ТСП уплотнитель 8х3 мм.

Потом проверяется плотность соединения, вертикальность панели, осуществляется ее крепление, проводятся все необходимые работы, как и с предыдущими.

Недопустимо образование неплотных соединений и щелей. Торцовые панельные швы обрабатываются ватно-минеральным уплотнителем.

Крепление панелей к конструкциям из стали при горизонтальной раскладке

Как и при вертикальной раскладке, на каркас строения (прогоны и колонны) в том месте, где они будут контактировать с панелями, применяется терморазделяющая полоса.

С угла объекта начинают монтировать панели. Пазом вниз панель устанавливается на цоколь, выверяется ее горизонтальность, и она надежно фиксируется.

Крепление происходит также, как и в первом случае, аналогичным образом, с помощью упомянутых ранее самонарезающихся винтов и герметика. Вертикальные стыки обрабатывают монтажной пеной и минеральной ватой, затем по проекту закрывают специальными фасонными элементами.

Технология монтажа

Процесс монтажа откосов состоит из нескольких этапов:

Основные этапы монтажа

Следует отметить, что отделка откосов пластиковых окон сэндвич панелями и деревянных выполняется одинаково. Далее я подробно расскажу. как осуществляется работа на каждом из этих этапов.

Пример выравнивания оконного проема деревянными рейками

Подготовка поверхности

Перед тем. как установить сэндвич панели на окна, обязательно нужно подготовить поверхность. Делается это следующим образом:

1. в первую очередь выровняйте оконный проем. Для этого удалите старые куски штукатурки и прочие неровности. В некоторых случаях для выравнивания проема, по периметру устанавливают деревянные рейки при помощи саморезов или даже дюбель гвоздей. В процессе монтажа реек обязательно используйте строительный уровень, чтобы оконный проем получился ровным;
2. также нужно подрезать монтажную пену межу стеклопакетом и оконным проемом, которая может помешать дальнейшей работе;
3. затем проем необходимо очистить от пыли. Для этого пропылесосьте поверхность или протрите влажной тряпкой.

Теперь, когда проем подготовлен, можно приступать непосредственно к монтажу.

Монтаж стартового профиля

Установка оконных откосов из сэндвич-панелей предполагает монтаж П-образного профиля по периметру окна. Эта работа осуществляется в такой последовательности:

1. первым делом промеряйте раму окна по периметру;
2. затем нарежьте профиль на полоски необходимой длины. Для этого можно воспользоваться монтажным ножом или специальными ножницами;
3. теперь при помощи строительного уровня нанесите на оконную раму разметку расположения профиля. Это необходимо для того, чтобы вертикальные направляющие располагались строго вертикально, а горизонтальная, соответственно, горизонтально;

Пример крепления стартового профиля

1. теперь прикрепите направляющие к оконной раме по разметке при помощи саморезов. Последние должны располагаться с шагом около 20 сантиметров.

На этом процесс монтажа направляющих завершен.

Раскройка

Раскройка является очень ответственным этапом, поэтому работу необходимо выполнять аккуратно и внимательно. Инструкция выглядит так:

1. первым делом промеряйте наружные стороны оконного проема;
2. после этого измеряйте глубину проема с каждой стороны в нескольких местах;

1. теперь согласно полученным данным нужно нанести разметку на панели с учетом того, что внутренние их торцы, т.е. примыкающие к стеклопакету, должны соответствовать длине направляющих. Чтобы упростить эту задачу, можно воспользоваться специальным угломером (малкой), который позволит измерить углы проема, чтобы потом использовать его как шаблон для нанесения разметки;
2. теперь по разметке нужно вырезать заготовки. Для этого можно воспользоваться электролобзиком, монтажным ножом или даже ножовкой по металлу.

600 рублей за м 2 .

Статья по теме: Как определить скольки камерное пластиковое окно

Когда все три заготовки будут готовы, можно приступать к их монтажу.

Запенивание пространства между заготовкой и проемом

Установка откосов

На завершающем этапе устанавливаются откосы из сэндвич панелей на окна. Делается это следующим образом:

1. начинайте установку с монтажа верхнего откоса. Для этого вставьте заготовку в направляющую;
2. теперь заполните монтажной пеной пространство между панелью и оконным проемом, как показано на фото выше;
3. далее надо зафиксировать деталь в горизонтальном положении. Для этого воспользуйтесь малярным скотчем, который следует наклеить на нее полосками с заворотом на стены;
4. далее по такой же схеме устанавливаются вертикальные откосы;

На фото – наклеивание уголков

1. затем по периметру оконного проема следует установить ПВХ уголки, которые придадут откосам завершенный вид и скроют щели.

Следует отметить, что существует еще один способ монтажа откосов. Он заключается в использовании F-образного профиля, который по периметру проема крепится к стенам. При этом откос вставляется межу двумя хвостиками профиля, в остальном же работа осуществляется по описанной выше схеме.

Вот, пожалуй, и вся информация относительно установки откосов, которой я хотел с вами поделиться.

https://youtube.com/watch?v=IF9kB0oQLgE

Общая схема монтажа сэндвич-панелей

Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.

Подготовительные работы

Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.

Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.

Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.

Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.

Горизонтальная и вертикальная установка стеновых панелей

Горизонтальная установка подходит для небольших домов, высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.

Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков.
Панели временно фиксируют с помощью струбцин

Важно не пережать плиты.
Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек). При этом от края сэндвич-панелей отступают не менее 3 см

Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз.
Снимают струбцины.
Приступают к монтажу следующего ряда панелей.

Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм

Впоследствии стыки оформляют нащельниками.

Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.

Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.

Монтаж кровельных панелей

Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.

Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.

Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.

Основные моменты по установке и креплению

Саморез применяемый для крепления полотен облицовки

После установки каркаса, для дальнейших работ используются саморезы для крепления панелей.

Крепежные элементы нужно закручивать так, чтобы они выступали из каркаса на 1-2 см. Следует упомянуть и то, что на колонны каркаса должна устанавливаться уплотнительная лента, которая протягивается по всей высоте.

При горизонтальном способе монтажа начинать нужно снизу вверх, при вертикальном — слева направо от угла здания. Данный подход исключает образование зазоров в местах стыков. Пазы при горизонтальной установки нужно располагать внизу — так воде будет проще стекать вниз. Крепеж для сэндвич панелей аналогичен при любом типе установки.

Если монтаж без специальной техники затруднителен из-за высоты здания, то обязательно используются цокольные подконструкции, подъёмники и захват.

Общая схема крепления монтажного приспособления для подъема материала

С помощью подъемника можно поднимать материал, после чего укладывать их на те самые подконструкции. После этого, необходимо проверить обрабатываемую стену на отсутствие перепадов, а само полотно — на соответствие строительному уровню.

Первая панель должна быть тщательно выставлена по уровню, поскольку именно от неё зависит качество всех последующих работ.

Даже малейшее отклонение стартовой панели приведёт к наращиванию погрешности с установкой каждого последующего элемента, в результате чего в верхней части стены примет как минимум неровный вид, а в худшем случае образуются зазоры в местах стыков, что нежелательно для теплоизоляции.

О необходимости крепления к каркасу мы уже не раз упомянули, теперь настало время сделать её расстроповку

Производя все эти манипуляции, важно тщательно следить за тем, чтобы сэндвич панель не была повреждена

Пример правильной и неправильной посадки шурупов для крепления

Каждая последующее полотно крепится аналогично первому, но даже несмотря на максимальную точность монтажа начальной планки, проверяйте всё по уровню после установки каждого третьего элемента.

В плане соблюдения других нюансов, вопрос того, как монтировать сэндвич панели, сводится к организации надежных стыковочных швов. Панели плотно соединяются в замках — каждый выступ должен до конца входить в соответствующий паз, иначе конструкция рухнет сразу после ввода в эксплуатацию, а иногда и до неё.

В зависимости от суровости климата, силиконовый герметик нужно наносить или только с внутренней, или с внутренней и внешних сторон. Клей и герметик закладываются прямо перед установкой панели.

На герметике всегда указывается допустимый для него температурный режим

Обратите внимание на то, что герметик действительно подойдёт для ваших погодных условий

Пример правильного стыка двух стеновых полотен

Поперечные швы уплотняются минеральной ватой. Допускается использование монтажной пены. Некоторые виды утепления теряют свои свойства из-за воздействия влаги. Для предотвращения этого нюанса, узлы крепления нужно обрабатывать гидроизоляторами.

Если длина материала не превышает 4 метра, то рекомендованная ширина шва должна быть больше 15 мм. Если длина больше 4 метров, шов должен составлять не менее 20 мм.

Окончив монтажные работы, нужно произвести маскировку швов. Для данной цели используются фасонные элементы, установку которых начинают от цокольного отлива. Крепление маскировки производится с использованием небольших винтов или заклёпок. Фасонные элемент обрабатываются герметиком с обратной стороны.
