Тонкости установки обрешетки под сайдинг

Правила монтажа металлического каркаса

Для устройства обрешетки этого типа потребуется металлопрофиль, который используют для устройства гипсокартонных стен, потолков и перегородок. Это ПН 28х27 и ПП 60х27. Эти планки будут крепиться к стене дома с помощью специальных подвесов, которые мастера называют «пэшки».

Профили ПН И ПП

Если необходимо смонтировать двухъярусный металлический каркас, предполагающий наличие выступа под кровлей или в верхней части стены, для соединения металлических планок используют специальные крепежи «крабы». Они предназначены для прочной стыковки между собой вертикальных и горизонтальных планок. В качестве крепежных элементов используют саморезы СММ 3,5х51, которые специалисты называют «семечками».

Наглядная схема правильного использования крепежа

Этапы монтажа металлической обрешетки

Установка ветрозащитной пленки

Шаг 1: составление схемы обрешетки

На этом этапе работ необходимо определиться с тем, какой шаг между стойками обрешетки будет оптимальным. Это расстояние зависит от того, какой материал выбран для утепления стен. Если это минеральная вата в рулонах, то шаг между стойками каркаса должен быть меньше ширины полотна на 3-4 см. Это позволит уложить утеплитель в проемы между стойками обрешетки так, чтобы между его полотнами не было просветов.

Далее определяют места установки подвесов, ориентируясь на следующее правило: крайние «пэшки» должны располагаться не менее, чем на 15 см от боковой, верхней и нижней части стены.

Схема установки профиля

Шаг 2: разметка

На стену наносят соответствующую схеме разметку. Используют маркер.

Шаг 3: монтаж подвесов

Закрепленные подвесы

С помощью саморезов по дереву и шуруповерта крепят подвесы к деревянной стене дома. Эти металлические планки располагают горизонтально, совместив точку разметки с центром широкой прорези в средней части подвеса. На начальной стадии монтажа сайдинга перфорированные «ножки» не отгибают, а оставляют прижатыми к стене.

Шаг 4: установка угловых стоек обрешетки

Чем и как резать профиль

Угол

Как сделать каркас под сайдинг на наружном углу

Так выглядит угол

Угловые стойки состоят из соединенных под прямым углом двух планок профиля ПП 60/27. Они послужат основанием для установки внешних и внутренних углов сайдинга

При монтаже угловых стоек важно не ошибиться, и установить угол именно так как нужно: для внешних углов выступом наружу, для внутренних – выступом внутрь

Шаг 5: установка промежуточных вертикальных стоек обрешетки

Крепление стойки металлического каркаса к подвесу

Крепление профиля, вид сбоку

Важно, чтобы все вертикальные опоры каркаса располагались в одной плоскости. Если между угловыми стойками натянуть нитку, установка промежуточных стоек будет более простой и быстрой

Нижние и верхние торцы профиля ПП 60/27 заводят в направляющие ПН 28/27 и крепят саморезами. Тем самым каркас обретает требуемую жесткость.

Профиль 60х27 упирается в горизонтальный 28х27

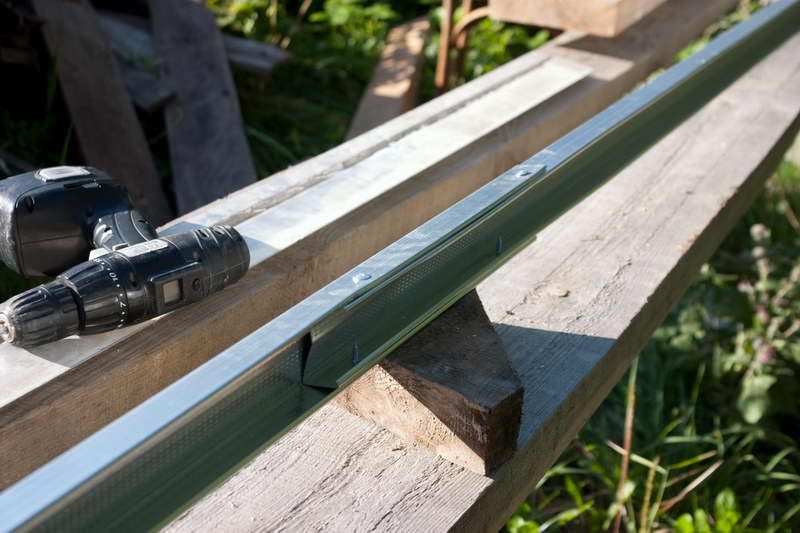

Наращивание профиля, крепление саморезами и соединителем

Шаг 7: монтаж каркаса для окон и дверей

Продольный профиль над окном

Стыковка профилей

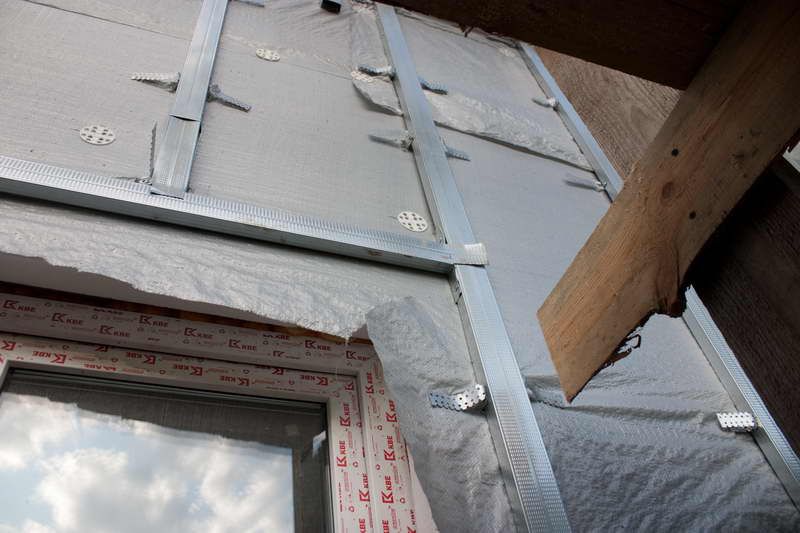

Установленный вокруг окна профиль обрешетки

Обрешетка на перемычке между дверью и окном на втором этаже

Металлический каркас вокруг оконных и дверных проемов должен представлять собой прочную раму правильной геометрической формы, в точности повторяющую контуры проема. Необходимо учесть, что откосы и отлив должны иметь небольшой уклон от установленного в доме окна. Поэтому каркас монтируют таким образом, чтобы его вертикальные и горизонтальные планки располагались с отступом в 1-2 см от линий окна. Те же требования установлены для дверных проемов.

Так выглядит дверной проем, подготовленный к установке сайдинга

Материалы обрешетки и инструменты для монтажа

Обрешетка может быть сделана из деревянных брусков или металлического профиля.

Брус легче в подгонке, к нему проще крепить сайдинг, он не служит мостиком холода между облицовкой и стеной, не меняет геометрии при перепадах температуры. Но дерево плохо переносит высокую влажность. Поэтому брус должен быть выдержанным (сухим) и обработанным антисептиком.

Монтаж сайдинга на деревянную обрешетку на видено:

С металлическим профилем работать сложнее, у него высокая прочность и долговечность (если он оцинкован). Единственный эксплуатационный недостаток – высокая теплопроводность. Поэтому несущие кронштейны надо монтировать к стене через теплоизоляционные прокладки.

Для монтажа обрешетки и сайдинга необходимы:

• набор инструментов для разметки и контроля уровня;
• ножовка по металлу или по дереву (зависит от материала сайдинга и обрешетки);
• ножницы по металлу для подгонки панелей (для металлического сайдинга);
• перфоратор или дрель (зависит от материала стен и цоколя);
• молоток, плоскогубцы, отвертки или шуруповерт с насадками под головку метиза;
• крепеж;
• бечевка, мел для разметки;
• стремянка, лестница, леса.

Наглядно про монтаж металлического каркаса для сайдинга на видео:

Общие принципы обшивки виниловым или металлическим сайдингом

Чтобы иметь представление, как правильно обшить дом сайдингом, достаточно знать общие принципы монтажа:

• Облицовка происходит по принципу заполнения панелями контура из дополнительных профилей.
• Монтируют обрешетку с шагом раскладки вертикальных прогонов 250-300 мм.
• Делают разметку для стартовой планки, от правильной установи которой во многом зависит качество обшивки.
• Вначале отбивают линию крепления отлива. Если обшивают весь фасад по периметру, то она должна сойтись «в точку».
• Линия крепления стартовой планки стоит выше отлива плюс зазор для компенсации температурного расширения.

Монтаж к обрешетке отлива, стартовой планки и всех деталей обшивки происходит по общим правилам:

• крепеж должен располагаться строго вертикально относительно обрешетки;
• головка крепежа должна находится посредине перфорированного отверстия (кроме верхнего крепления угловых профилей);
• закручивают саморезы или вбивают гвозди не до конца, а оставляют зазор между головкой и поверхностью детали около 1 мм.

Монтаж первой, несущей полосы сайдингаИсточник otoplenie-gid.ru

После стартовой планки крепят угловые профили, провесив их по вертикали на верхней точке крепления. Монтируют вокруг проемов околооконные планки или J профиль. Заканчивают «обрамление» контура финишной планкой или J профилем.

Сайдинг наращивают в длину либо внахлест на 20-25 мм (подрезав перфорацию нижней панели), либо через соединительный профиль с внутренним зазором по каждому торцу как в угловом профиле.

Каждые 5-6 рядов контролируют уровень.

Пример монтажа металлического сайдингаИсточник thestroyker.ru

Особенности обшивки деревянного дома

При обшивке деревянного дома сайдингом необходимо учитывать особенности материалов:

• отделку фасада, как и внутренние работы, надо начинать после усадки дома;
• для обрешетки желательно использовать деревянный брус (выдержанный и обработанный антисептиком);
• обязательна обработка антисептиком поверхности стен, так как после монтажа обшивки невозможно проконтролировать состояние древесины и своевременно провести профилактику пораженных грибком мест;
• для дополнительной защиты можно уложить гидроизоляционную мембрану;
• даже если стены ровные, а монтаж сайдинга проводят без утепления, панели нельзя крепить к стене – для правильной эксплуатации дерева необходим зазор, который создает обрешетка.

Обшивка деревянного домаИсточник elka-palka.ru

Простота монтажа сайдинга не исключает внимательности и аккуратности при проведении работ. Ошибка при установке стартового профиля, «перетянутый» или неправильно установленный в отверстие крепеж, несоблюдение рекомендаций по величине температурного зазора – все это может привести к тяжелым последствиям для обшивки, которые устранить будет не так просто.

Виды обрешеток для обшивки дома сайдингом

От того, насколько качественно будет выстроена обрешетка, зависит внешний вид облицовки дома. Смонтированный по всем правилам каркас способен скрыть любые огрехи и неровности стен и фронтонов здания. Обрешетка является тем основанием, к которому крепятся полотна отделочного материала.

При установке металлических и виниловых ламелей используют два типа каркасов:

• из деревянных брусков;
• из металлического профиля.

Виды обрешеток для обшивки дома сайдингом

Любой из них подойдет для монтажа облицовочного материала на деревянные стены. Правильно установленный каркас позволяет уложить на стены любой из современных теплоизоляторов. Обрешетка обеспечивает и требуемый для устранения избыточной влажности вентиляционный зазор.

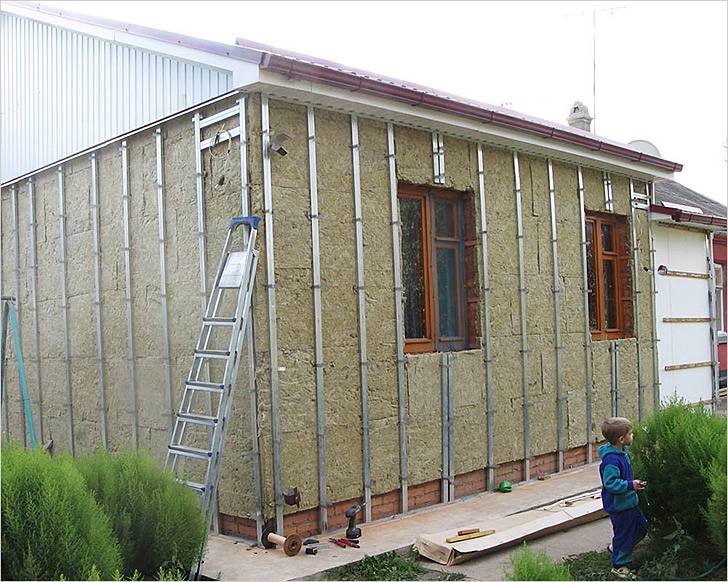

На фото уложенный между стойками обрешетки утеплитель

Установка каркаса не нужна, если стены деревянного дома идеально ровные. На такую поверхность можно смело крепить сайдинг, не используя при этом конструкцию из дополнительных опор.

Сайдинг без обрешетки можно легко установить на деревянной и ДСП поверхности, фанере и т.п.

Пошаговая инструкция по монтажу

Обеспечить долговечность постройки, можно только соблюдая правила ее возведения. Перед тем, как проводить облицовку сайдингом, поверхность нужно подготовить, установить каркас, а только потом приступать к отделочным работам.

Все выступающие элементы со стен необходимо удалить. Также их нужно почистить от пыли, грязи и прочего. Не стоит забывать и о заделывании дыр, трещин и других отверстий, через которые в стену будет попадать влага и холодный воздух. Делать это следует при помощи монтажной пены или иных строительных смесей.

После этого устанавливается гидро- и ветроиозляция, а также другие необходимые материалы.

Обрешетка

Это горизонтальные планки, на которые будет крепиться вертикальный сайдинг. Обрешетка поможет сделать поверхность стены ровнее, а также обеспечит вентиляцию между отделочными панелями и стеной.

Установка обрешетки выполняется с шагом 0,2 – 0,4 метра друг от друга. Расстояние зависит от веса сайдинговых панелей, а также частоты и силе ветра в данном районе. Чтобы обеспечить ровность обрешетки, используется натянутый между планками шнур.

Монтаж конструкции осуществляется при помощи шурупов, дюбелей или гвоздей.

После этого крепится утеплитель между стеной дома и обрешеткой. Для этого используется стекловата или каменная вата.

Установка комплектующих и направляющих

Оформление проемов для окон и дверей – важный шаг при монтаже сайдинга. Это необходимо делать заранее, чтобы потом не отрываться от работы. Установка производится по аналогии с горизонтальными панелями. Различие состоит лишь в установке стартовых полос и завршающих профилей.

Монтаж доборов начинается с установки угловых профилей и стартовых полос, иногда вместо них используется виниловая доска. Последняя обеспечивает лучшее отделение цоколя от обшивки дома, и создает границу между уровнями.

Для видов сайдинга могут применяться собственные комплектующие, которые могут немного различаться по способу установки. Поэтому, перед началом работ следует ознакомиться с инструкцией.

Монтаж панелей

Для установки панелей применяется два метода:

1. От угла – это самые верное и простое решение, но его можно использовать, если все панели точно укладываются в размер фасада.
2. От центра – применяется, когда необходимо подрезать детали.

Итак, монтаж панелей осуществляется следующим образом:

1. На каркас устанавливается угловая планка.
2. По периметру окон крепится профиль для панелей и наличников. Чтобы образовался плавный переход, каждый элемент подрезают под углом 45 градусов.
3. Внизу и по бокам крепится окантовочный профиль.
4. При монтаже от центра, предварительно крепится стартовый профиль, а от него, по обе стороны, размещаются остальные элементы.
5. Если работа начинается от угла, то первый элемент крепится вверх и вниз, затем заводится под уголок. С помощью уровня проверяется ровность установки, а после фиксируется к каркасу.
6. Второй элемент необходимо крепить с небольшим смещением, заходя немного на первую планку. Затем его фиксируют, и подобным образом крепятся остальные панели.
7. Отделка вокруг окон начинается с разметки и подрезания панелей.

При установке панелей необходимо соблюдать правила:

• используемый крепеж должен иметь длину не более 3,5 – 4 см, а диаметр головки – от 8 мм и более. Для шурупов необходима антикоррозийная обработка;
• после установки первых деталей, обязательно проверить их ровность с помощью строительного уровня. Последующий контроль осуществлять через каждый 3-4 фрагмента;
• панели должны плотно входить в профиль и угловой сегмент;
• элементы должны быть ровными и не обвисать, иначе установка проведена с ошибками;
• в местах стыковки панелей можно прокладывать уплотнитель, который защитит от попадания влаги.

Если все сделать правильно, то получится красивая, качественная и долговечная отделка.

Вертикальный сайдинг появился не очень давно, но уже активно используется в облицовке зданий. Его отличие от горизонтального состоит во внешнем виде, качестве и особенностях монтажа. При правильном подборе, соблюдении технологий облицовки обеспечивается долговечность и надежность постройки.

Технология монтажа обрешетки

Данный процесс считается понятным и простым, если точно знать, какие последовательные действия должны выполняться, а также с какими нюансами придется столкнуться, и как сделать всё правильно.

Как правило, идеально ровные стены встречаются очень редко, да и крепить сайдинг к стенам было бы очень неудобно, поэтому монтаж сайдинга предполагает предварительное формирование каркаса. На усмотрение владельца строения обрешетка может быть металлической или деревянной. Рассмотрим процесс изготовления каждой из них по отдельности.

Металлическая конструкция

Первым делом на стене делается вертикальная и горизонтальная разметка. Работу намного удобнее выполнять при наличии лазерного нивелира, но если его нет, то можно обойтись обыкновенным водяным уровнем и отвесом.

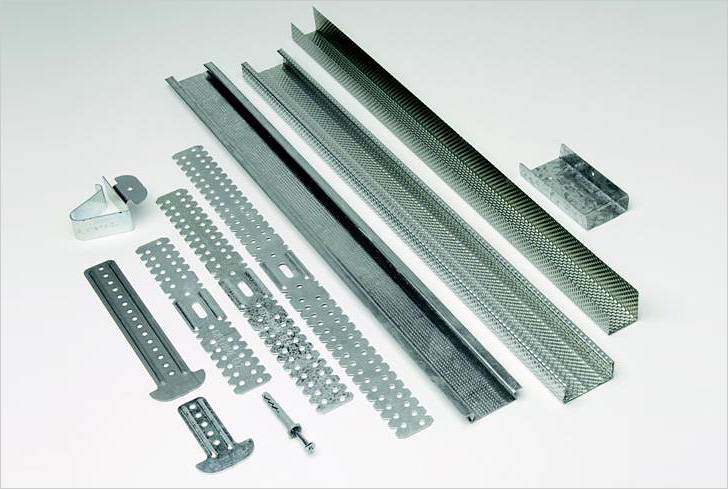

На следующем этапе создается металлическая обрешетка, для изготовления которой потребуется:

• Направляющий UD-профиль.
• Стоечный CD-профиль.
• CD-соединитель под CD-профиль (если нужно).
• ES-скоба (П-образный профиль).

Согласно нанесенной вертикальной разметке, к стене крепится П-образный крепеж. Прямо на него надевается утеплитель, и всё закрывается ветровлагозащитной паронепроницаемой мембраной.

Затем, строго горизонтально фиксируется стартовый профиль. Нужно обязательно убедиться в том, что он закреплен ровно. Стартовый профиль необходим не только в качестве основания для покрытия из сайдинга, он еще и защищает теплоизоляционные материалы от влаги и иных воздействий снизу.

Деревянная конструкция

Для изготовления обрешетки используется деревянный брус по толщине утеплителя, предварительно обработанный огнебиозащитой. К поверхности деревянного дома он крепится в горизонтальном положении саморезами или длинными гвоздями сразу же над цоколем или в нижней части дома, установленного на сваях. (К каменному или кирпичному дому бруски крепятся дюбелями). Следующий горизонтальный брус крепится с таким расчетом, чтобы уплотнитель плотно вошел в него.

Пространство, имеющееся между панелями и стенами сооружения, заполняется теплоизоляционными материалами. Для этого отлично подходит минеральная вата или экструдированный пенополистирол. Если используется вата, то она применяется исключительно совместно с гидроизоляционными пленками, поскольку если на нее будет попадать влага, то она потеряет свои положительные свойства. Укладка должна производиться таким образом, чтобы плиты утеплителя плотно входили в имеющееся пространство.
После укладки и закрепления теплоизоляционного материала он закрывается ветровлагозащитной паронепроницаемой мембраной. Установка пленки начинается снизу в горизонтальном положении шершавой стороной внутрь. К брускам она крепится степлером

Следующий слой пленки укладывается внахлест на нижний, не менее чем на 10 см, и также крепится.
Теперь важно сделать такой каркас с одинаковыми ячейками, расстояние между которыми будет оптимальным для будущего монтажа сайдинга, обычно его делают 40 см. Для этого по углам крепят вертикальные стойки, между ними сверху и снизу натягивают шнур, по которому выравнивают все устанавливаемые рейки.

Подготовка стен дома и монтаж каркаса

Установка гидроизоляции и монтаж металлического каркаса Перед тем, как обшить сайдингом деревянный дом необходимо очистить стены от грязи, пыли и старой облицовки. А также обработать специальной антисептической грунтовкой глубокого проникновения. Если на стенах есть плесень или древесина прогнила, то эти места надо сначала зачистить при помощи наждака или рубанка.

Также на деревянные стены перед облицовкой следует установить слой гидроизоляции. Пленка гидроизоляционного материала должна крепиться непосредственно к стене дома, а не к каркасу обрешетки

Это крайне важно, потому что обшивка деревянного дома сайдингом требует наличия вентиляционного зазора между слоем гидроизоляции и облицовочными панелями. Правильная вентиляция пространства под обшивкой предотвратит возникновение плесневых и грибковых инфекций

Монтаж каркаса для установки винилового сайдинга

Схема установки каркаса В сети Интернет можно найти много фото и видео материалов по установке каркаса на стены деревянного дома. Поэтому выполнить эти работы своими руками несложно

Важно только учесть некоторые нюансы. Каркас для обшивки сайдингом можно изготовить как из дерева, так и из оцинкованного профиля

Казалось бы, древесина для стен деревянного дома предпочтительней. Но это не совсем так. Для каркаса надо использовать древесину воздушно-сухую древесину, влажностью не выше чем двадцать процентов, которая была высушена на открытом воздухе. Но найти такой материал в строительных магазинах сложно. Обычно в продажу поступает свежесрубленное дерево с влажностью пятьдесят – сто процентов.
Установка направляющего профиля для монтажа сайдингаКак обшить деревянный дом сайдингом своими руками правильно, чтобы каркас из дерева не деформировался при высыхании?

• Во-первых, брус для каркаса следует обработать антисептической пропиткой глубокого проникновения.
• Во-вторых, выбирать ровные и сухие брусья для монтажа обрешетки.
• И, в-третьих – крепить брус к стене с шагом не более чем тридцать сантиметров. Это предотвратит деформацию обрешетки.

В деревянных домах все же лучше крепить виниловый сайдинг к оцинкованному металлическому каркасу. Данная обрешетка имеет ряд неоспоримых преимуществ:

• Не подвержена гниению;
• Устойчива к воздействию влаги;
• Оцинкованный профиль легкий и прочный, что облегчает всю конструкцию.

Обрешетка под сайдинг должна быть выполнена с шагом тридцать – сорок сантиметров по всему периметру стен, а также вокруг оконных и дверных проемов. Монтаж каркаса начинается с установки угловых профилей и выравнивается при помощи уровня и отвеса. Для того чтобы каркас был выставлен правильно натягивают бечеву по длине стены снизу, а также вдоль всех проемов от уже выставленного угла.
Гидроизоляция и деревянный каркас для монтажа винилового сайдинга

Установка обрешетки

Готовим стены дома под монтаж обрешетки

Перед тем как делать обрешетку под сайдинг (неважно – деревянную или металлическую), необходимо подготовить стены самого дома.Подготовка проводится по следующему алгоритму:

• Демонтируем наличники с окон и дверей, а также – все элементы, выступающие за плоскость стены.
• Очищаем стены дома от загрязнения, по возможности – удаляем остатки предыдущей отделки, в особенности отслаивающиеся и отваливающиеся.
• Если дом снаружи обшит деревянной вагонкой – проверяем, насколько надежно закреплены доски. Если есть шатающиеся элементы обшивки – фиксируем их саморезами.
• Стены дома обрабатываем антисептическим средством. Делается это для того чтобы предотвратить развитие плесневых грибков под сайдингом при возможном попадании влаги под обшивку.

Вариант размещения профилей После подготовки стены необходимо разметить. Шаг обрешетки под сайдинг зависит от того, какой именно материал мы планируем использовать: чем плотнее и тяжелее панели сайдинга, тем меньше должен быть шаг между брусьями или профилями обрешетки. Как правило, при монтаже винилового сайдинга применяется обрешетка с шагом 40-60 мм.

Также на этом этапе определяем направление обрешетки: если сайдинг будет крепиться горизонтально, то производится вертикальная установка обрешетки под сайдинг, и наоборот.
Вертикальная обрешетка Обрешетка для цокольного сайдинга также может быть как вертикальной (максимальный шаг – 90 см), так и горизонтальной (шаг до 45 см). Исключением является цокольный сайдинг «Доломит» — его панели можно монтировать исключительно на вертикальную обрешетку.

Монтаж металлической обрешетки

Металлическая обрешетка для крепления сайдингом делается из П-образного профиля. Чаще всего применяется профиль сечение 27х60 мм длиной 3 м.

Фиксация профиля на основании производится с помощью подвесов – перфорированных пластин из оцинкованной стали (на фото). Иногда вместо подвесов применяются специальные кронштейны – они обладают гораздо большей прочностью.
Подвес для профиляОбрешетка из профиля под сайдинг монтируется по следующей схеме:

• Установку профилей начинаем с обоих краев стены – они будут служить нам в качестве ориентиров для выравнивания плоскости.
• По нанесенной на стену разметке с помощью перфоратора сверлим отверстия. В эти отверстия вставляем пластиковые дюбели, после чего – фиксируем кронштейны для профиля, или металлические подвесы.

Схема монтажа

• Если планируется утепление фасада – то перед монтажом основных профилей необходимо установить плиты теплоизоляционного материала. Для этого в плитах напротив кронштейнов прорезаем отверстия – и надеваем плиты на закрепленные кронштейны.
• По такой же технологии под обрешетку укладывается ветрозащитная мембрана.
• К крайним кронштейнам крепим профили для обрешетки. Между ними натягиваем шнур – по нему мы будем выравнивать остальные профили.
• Продолжаем устанавливать элементы каркаса. Для придания жесткости соединяем основные профили обрешетки перпендикулярными перемычками из обрезков того же профиля.
• Для крепления вертикальной обрешетки может понадобиться профиль 28х27 мм. Его мы будем использовать в качестве стартового профиля, в который будем вставлять торцы профиля основного.

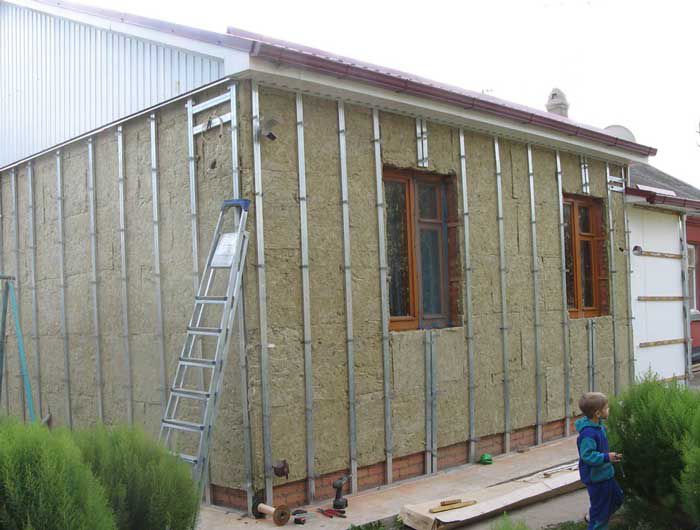

Металлическая обрешетка Устройство обрешетки под сайдинг обязательно завершается контролем полученной плоскости. Для контроля можно использовать водяной либо лазерный уровень.

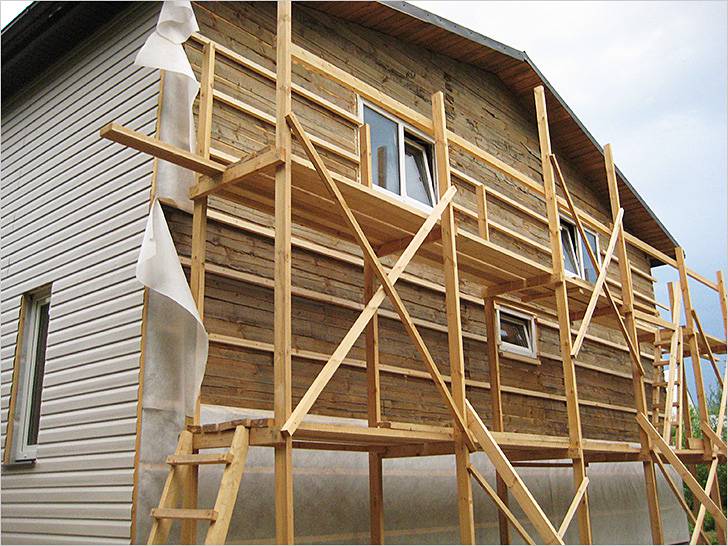

Монтаж обрешетки из деревянного бруса

Как мы отмечали выше, несколько дешевле обойдется деревянная обрешетка для сайдинга: своими руками ее может сделать практически каждый, так что и на оплате труда мастеров вы сэкономите.Дерево для обрешетки должно быть тщательно просушено и обработано антисептиком. Кроме того, лучше выбирать ровные брусья, так как даже незначительная кривизна дерева усложняет работу и затрудняет выравнивание обрешетки.

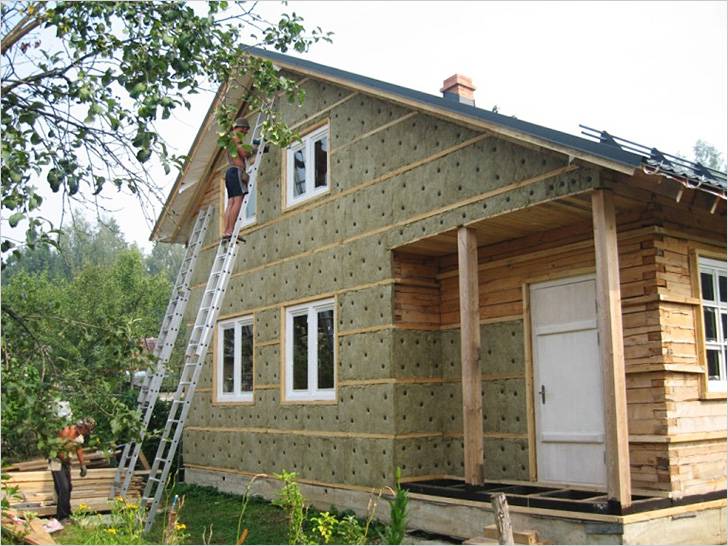

Сборка деревянной обрешеткиМонтаж обрешетки под сайдинг выполняем так:

• Брусья для обрешетки обрезаем заранее, таким образом, чтобы длина бруса совпадала с габаритами стены. Если длины одного бруса недостаточно — придется стыковать, что нежелательно.
• Начинаем крепление брусьев так же, как и при монтаже металлической обрешетки – с установки кронштейнов. К кронштейнам прикладываем брусья обрешетки, выравниваем по плоскости и фиксируем с помощью саморезов.
• Если утепление пространства под сайдингом не планируется, то допускается крепление обрешетки прямо на стену. При креплении этим способом бруски просверливаются перфоратором насквозь, после чего крепятся прямо к стене через эти отверстия. Для выравнивания обрешетки используем деревянные или пластиковые монтажные клинья.
