Инструкция по монтажу поликарбоната на металлический каркас

Установка поликарбоната сотового

Установка зависит от разновидности материала. Так, поликарбонат сотовый успешно применяется для создания скатных деталей. Материал сотового назначения отличается тем, что легко поддаётся разрезанию.

Если поликарбонат сотовый применяется для кровли, тогда технология такая: прежде всего, посредством сверла между рёбер сверлят специальные отверстия.

Важно своевременно устранять стружку по окончанию распила. Рекомендуется прикрывать торцы профилями из металла

Они необходимы для придания конструкции полной герметичности. Профили бывают перфорированными, либо не перфорированными.

Как крепить поликарбонат к деревянному каркасу

Следует учитывать, что деревянные конструкции под кровлю или стенки из поликарбоната обычно прямолинейные. Плавные изгибы встречаются редко и в основном на клееных арках. Поэтому на дерево поликарбонат крепится без изгиба, что заметно упрощает процедуру.

Использовать соединительные профили не обязательно, но при большой площади навеса (стенки) это удобный способ ускорить работу. Обязательна обработка каркаса антисептиком и влагозащитным составом.

Разберем последовательность работ при так называемом «точечном» креплении.

1. Панель поликарбоната со снятой с нижней стороны пленкой и оклеенными дышащей лентой торцами укладывают на каркас.

2. С помощью сверла по дереву (диаметр больше номинального диаметра самореза на 2…3 мм) сверлят отверстия в панели и каркасе.

3. Закрепляют лист саморезами, закручивая их строго перпендикулярно плоскости поликарбоната. Необходимо не докручивать саморез на 1…2 мм – это компенсирует температурное расширение материала.

4. Уложить следующий лист и закрепить его аналогичным образом. Если ширина навеса требует монтажа двух и более листов, они укладываются внахлест.

5. Для двускатных и многоскатных крыш, угловых соединений обязательно использовать соединительный профиль или просто уголок из оцинкованной стали, как показано на схеме ниже.

Более практично соединение листов специальным монтажным профилем. В этом случае часть крепежа устанавливается именно в профиле, точечное крепление поликарбоната к дереву лишь дополняет его.

Для разъемных профилей к каркасу крепится нижняя часть, потом устанавливаются листы и прищелкивается верхняя часть. Далее выполняется точечной крепление по торцам панели. Для неразъемного профиля саморезы вкручиваются в среднюю часть профиля.

На торец соединительного профиля крайне желательно установить заглушку.

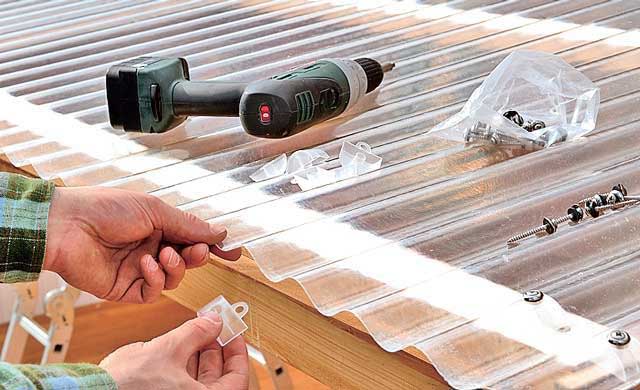

Монтаж профилированного монолитного поликарбоната

Это одна из сравнительно недавно появившихся разновидностей материала, которую также называют полимерным или пластиковым шифером, а также волновым или волнистым поликарбонатом. Фактически это монолитный поликарбонат, сформованный не в виде плоской панели, а в виде волнистого листа.

Для него неудобно использовать соединительные профили, поэтому соединение листов по ширине обязательно выполняется внахлест.

На схеме показано, как следует ориентировать материал по отношению к господствующим ветрам, каким должен быть нахлест и вынос кровельного материала.

Прижим материала к каркасу должен быть умеренным, чтобы не проминать волны. Часто используют специальные накладки и проставки.

Подкладки подбираются исходя из профиля волны.

Если подкладок нет, лучше крепить материал не по верху волны, а в нижних точках.

Общие советы для кровельщиков

Работы можно начинать только после того, как полностью готов каркас, закуплены материалы, доборные элементы и метизы. Обязательно должны быть подготовлены инструменты, составлен план производства работ.

Прежде чем приступать к монтажу поликарбоната, необходимо полностью завершить работы с каркасом

Резка и сверление

С учетом толщины листы можно резать обыкновенным острым монтажным ножом, электрическим лобзиком, переносной дисковой пилой или болгаркой. Вид инструмента рекомендуется подбирать с учетом толщины листа и объема работ. Для предупреждения появления микротрещин во время резания ударными режущими инструментами лист необходимо прочно фиксировать с обеих сторон.

Правила резки поликарбоната

Высверливать отверстия настоятельно рекомендуется между ребрами жесткости сотового поликарбоната. Расстояние между отверстиями не менее 20 см, удаление от торцов более 40 мм. Сверло должно быть острым, располагаться под прямым углом к поверхности.

При сверлении необходимо отступать от краев листа минимум 40 мм

Герметизация торцов

Технология касается только сотового поликарбоната. Один из недостатков этого материала – в соты попадает пыль, затем на ней начинают произрастать мхи и лишайники. Внешний вид покрытия значительно ухудшается, очистить соты даже теоретически невозможно. Приходится или мириться со сложившейся ситуацией, или полностью менять кровлю.

Для предупреждения подобных негативных явлений следует верхние открытые соты плотно закрывать специальными особо прочными самоклеящимися лентами и дополнительно пользоваться декоративными накладками. Нижние торцы закрываются перфорированной лентой, сквозь небольшие отверстия отводится конденсат, образующийся в сотах при перепадах температур. Если внизу есть декоративные элементы, то в них рекомендуется высверливать небольшие отверстия. Монолитные листы такой проблемы не имеют.

При монтаже сотового поликарбоната необходимо герметизировать торцы

Ориентация листов

Главное условие – специальный защитный слой от ультрафиолетовых лучей должен располагаться на лицевой стороне. Сам поликарбонат очень негативно реагирует на УФ-излучение. Длительность эксплуатации увеличивается специальной пленкой, но она очень дорогая и в целях уменьшения стоимости материала наклеивается только с одной стороны. Именно с этой стороны есть и защитная полиэтиленовая пленка с логотипом производителя.

С лицевой стороны листа закреплена защитная пленка

Сотовый поликарбонат можно изгибать только вдоль направления сот, радиус изгиба зависит от конкретных технических характеристик и указывается в инструкции производителя. Монолитные профилированные листы наоборот, можно сгибать лишь поперек профилей.

Во время монтажа покрытия важно следить за направлением сгиба листов

Фиксация листов метизами

Для крепления кровли рекомендуется использовать специальные саморезы с термошайбами. Такие элементы исключают вероятность появления протечек и одновременно компенсируют тепловые расширения. Категорически запрещается пользоваться обыкновенными гвоздями или саморезами, сильно затягивать крепление, не оставлять зазоров в местах стыковки листов.

Долговечность покрытия во многом зависит от правильности фиксации материала

Правила соединения панелей доборными элементами

Эти элементы выполняют не только декоративную функцию, они участвуют в создании прочной и герметичной конструкции кровли. Панели могут соединяться между собой двумя методами:

• при помощи неразъемных профилей;
• при помощи разъемных профилей.

В местах примыканий с вертикальными стенами применяются пристенные профили. В каждом конкретном случае мастер должен принимать отдельное решение по оптимальному способу герметизации. Можно пользоваться заводскими резиновыми лентами и прокладками или герметизировать стыки современными герметиками.

Соединение панелей профилем

Что представляет собой поликарбонат и какими свойствами он обладает ↑



По своему химическому составу ПОЛИКАРБОНАТ – это полимерный пластик, получаемый путем взаимодействия спирта 2-х атомного и сложных полиэфиров угольной кислоты.

Как строительный материал он представляет собой прозрачный, легкий, гибкий и одновременно прочный лист/панель определенного размера, толщины и веса.

Внешне он напоминает стекло – обычное силикатное или акриловое. Но благодаря своему химическому составу, данный материал обладает целым рядом отличительных и уникальных физико-механических свойств, способствующих росту его популярности:

• пластичность – способность гнуться, изгибаться и, соответственно, принимать различные формы (может использоваться для прямых и арочного типа  крыш);
• максимальная ударо- и вибропрочность – в 200 раз прочнее стекла, не портится при ветре, граде, ударе от падающих крупных веток;
• пожаростойкость (низкая горючесть) – при воздействии высокой температуры плавится, но не горит, и считается «самозатухающимся»;
• устойчивость к воздействию большинства агрессивных химикатов;
• отличная тепло- и шумоизоляция – хорошо сохраняет тепло и препятствует проникновению шума;
• высокая светопропускная способность – до 90%, что достаточно для нормального роста овощей и других растений, освещения помещений;
• хорошая защита от солнечных лучей – поликарбонатные листы имеют с обеих сторон ультрафиолетовое (УФ) защитное покрытие, действие которого обеспечивает защиту и растений, и людей;
• малый удельный вес – в зависимости от размера листа от 1,5 до 3,5 кг/ м 2 (это в 16 раз меньше веса стекла и в 3 раза – меньше акрила), поэтому при сооружении небольших теплиц не требуется закладки фундамента и возведения тяжелых конструкций, его легко транспортировать.

Как и другие виды строительных материалов, поликарбонат имеет и ряд недостатков:

• при длительном воздействии ультрафиолета (ярких солнечных лучей) он может разрушаться – «спасает» его от разрушения, так же как и растения в теплице, УФ-покрытие;
• в случае попадания на него химических реагентов (растворителей, абразивных веществ) он может помутнеть, растрескаться – и тогда панель придется заменять полностью;
• его легко поцарапать при транспортировке и монтаже – поэтому поликарбонатные листы продаются в упаковочной пленке;
• во время смены температур он может расширяться или сужаться – следовательно, при монтаже нужно оставлять «тепловой зазор».

Ориентация и установка листов поликарбоната

Правильная обработка торцов поликарбоната.

Панели поликарбоната имеют стандартную ширину – 2100 мм. Длина полотна может составлять 3000, 6000 или 12000 мм. Продольные края панелей должны располагаться на продольных несущих опорах каркаса. Поэтому последние монтируются с шагом 1050 или 700 мм (плюс проектный зазор между панелями). Расстояние между поперечными прогонами принимается в зависимости от предполагаемой нагрузки.

Можно монтировать листы, не разрезая вдоль, но практика показывает, что надежнее и гармоничнее конструкции из листов шириной 700 и 1500 мм. При их креплении расходуется меньшее количество элементов точечного крепежа.

Листы поликарбоната крепятся защитным слоем наружу, чтобы материал не повреждался действием ультрафиолетовых лучей. Заводская пленка удаляется после завершения монтажа. При работе с материалом она предотвратит случайное повреждение защитного слоя. Перед монтажом заводская пленка отворачивается лишь по краям листов для стыковки. На упаковке со стороны защитного слоя находятся служебные надписи и пиктограммы.

Установка листов должна быть вертикальной во избежание скапливания конденсата во внутренних каналах. В холодном состоянии листы можно гнуть в поперечном направлении. Вдоль ребер жесткости материал сгибать нельзя. Не следует гнуть листы до радиуса меньше минимального, указанного производителем.

Тепловое расширение прозрачных плит составляет 2,5 мм/м. Диапазон температур при эксплуатации – от -40 до +120˚С. При необходимо учитывать изменение размеров листов при различных температурах.

Если работы проводятся в жаркую погоду, плита монтируется впритык к замку стыковочного профиля. При низких температурах делается отступ. Шестиметровый лист поликарбоната при значительном изменении окружающей температуры воздуха может стать длиннее или короче на 2 см.

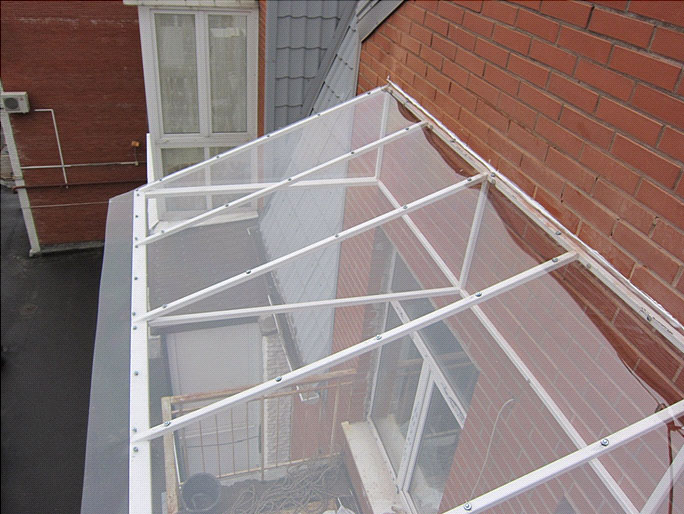

Монтаж крыши навеса

Листы поликарбоната толщиной до 8 мм можно разрезать строительным ножом. Толстые панели можно разрезать пилой с мелкими зубьями. Все работы по резке листов следует выполнять только на плоских поверхностях.

Для монтажа используется дрель для высверливания отверстия в панелях. Уложите лист поликарбоната на каркас и закрепите саморезами. Диаметр крепежных отверстий должен быть на 2-3 мм больше, чем размер самореза.

Для соединения отдельных листов необходимо использовать специальный профиль. Края и открытые торцы панелей из поликарбоната закрываются специальной накладкой, перфорированной лентой с алюминием или микрофильтрами и заклеиваются герметиком.

Резка плит и герметизация торцов панелей

Схема устройства поликарбонатного листа.

Поликарбонат легко поддается резке. Для качественного раскроя лучше использовать циркулярную пилу с мелкими неразведенными зубьями, армированными твердыми сплавами, и упором. Панель при резке должна плотно прижиматься, чтобы не возникало вибрации.

Резку можно осуществлять и ленточной пилой. Стружка из внутренней полости листов после раскроя должна удаляться. Удобно это сделать с помощью пылесоса. Раскрой можно производить и острым строительным ножом. При наличии навыков получается ровный и чистый срез без образования опилок.

Перед началом монтажа торцы плит сотового поликарбоната необходимо освободить от упаковки и защитить их лентой. Верхний торец плиты герметизируется сплошной алюминиевой лентой, нижний – перфорированной. В арочной конструкции перфорированной лентой закрываются оба торца.

Поверх перфорированной ленты крепится Г- или П-образный профиль. Последний должен иметь отверстия для вытекания скопившегося конденсата с нижнего торца.

Профиль плотно фиксируется на торцах панели, дополнительного крепления саморезами не требуется. Если верхний торец не будет контактировать с окружающей средой, можно использовать скотч, если он будет замоноличиваться, герметизация не требуется.

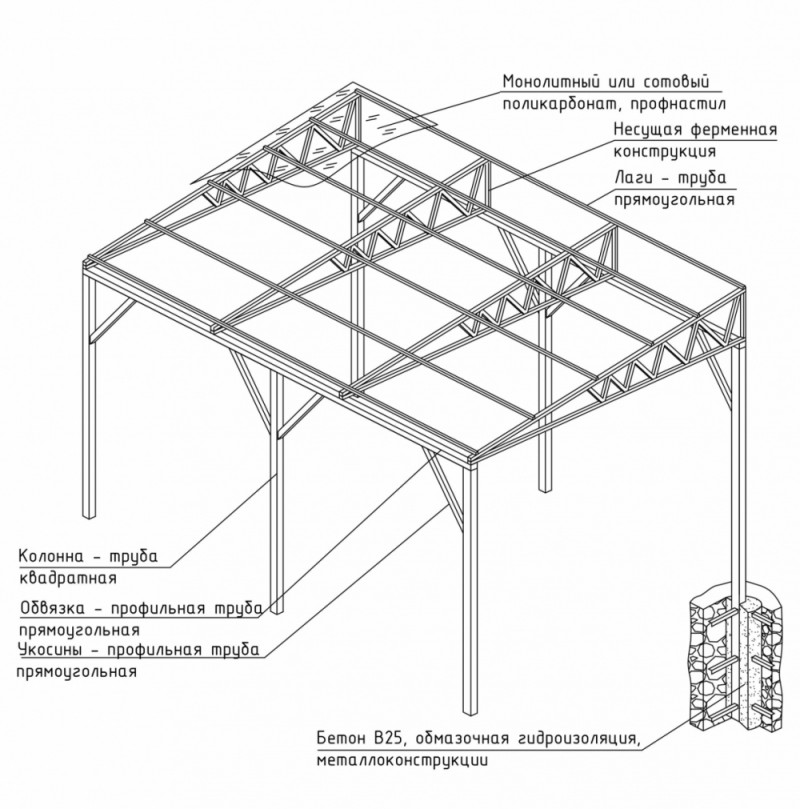

Установка каркаса

Деревянный или металлический каркас монтируют таким образом, чтобы продольные и поперечные опоры – стропила и прогоны – находились в одной плоскости. Расстояние между стропилами соответствует ширине панели с учетом резки. Соответственно длинные края панелей должны размещаться на стропилах.

Расстояние между прогонами зависит от типа панели, расчетной нагрузки, наклона крыши. Чем более пологая крыша, тем оно меньше. Арочная конструкция рассчитана на большие нагрузки, чем плоская, так как внутреннее давление придает ей дополнительную жесткость и прочность.

Необходимо учитывать минимально допустимый радиус изгиба, а также температурные зазоры. Для расчетов можно принять следующий показатель изменения линейных размеров поликарбоната: повышение/понижение температуры на 1 градус вызывает расширение/сжатие на 0,065 мм на каждый метр длины.

Для плоского навеса следует предусмотреть уклон не менее 6 градусов, чтобы влага от осадков стекала и не просачивалась в соединения и под крепежные элементы.

^

«Влажный» способ крепления

«Влажный» способ крепления поликарбоната в чем-то напоминает процесс установки стекла в оконную раму. Рассмотрим, как крепить поликарбонат на навес при нем:

1. Необходимо раскроить листы материала так, чтобы можно было обеспечить между ними и каркасом по 2 мм зазора с каждой стороны;
2. В пазы рамной конструкции необходимо нанести герметик, в качестве которых можно использовать полоски прорезиненные или прокладки профильные;
3. Следующим этапом будет помещение в раму поликарбоната. После чего раму слегка необходимо сжать;
4. Для дополнительной фиксации можно использовать деревянные или пластиковые рамки.

• возможность получения более герметичной конструкции;
• большая трудоемкость монтажа;
• сравнительно низкая стоимость.

Процесс герметизации торцов листа

На время хранения и транспортировки поликарбоната производитель защищает торцы листов временным скотчем, который обязательно удаляют перед началом герметизации.

Герметизация верхних кромок материала выполняется с помощью клейкой алюминиевой ленты, для герметизации нижних торцов используют перфорированную ленту. Если торцы не вставляются в паз или профиль, то их поверх ленты закрывают торцевым профилем. При этом в нижнем профиле обязательно делают отверстия на расстоянии 30 см друг от друга, через которые будет стекать конденсат.

Конструкции арочного типа предполагают герметизацию всех кромок по аналогии с нижним торцом.

Какой стороной стелить поликарбонат на теплицу

Понять, поликарбонат какой стороной к солнцу лучше всего крепить, элементарно — по маркировке защитной плёнки. Именно маркированная сторона обеспечивает максимальную защиту от УФ-излучения

Что очень важно — от того, какой стороной укладывать поликарбонат на теплицу напрямую зависит микроклимат в ней. А значит, и количество полученного урожая

Каких правил необходимо придерживаться при укладке поликарбоната на теплицу?

Помимо того, что важно учитывать, какой стороной ставить поликарбонат на теплицу, следует учесть ряд факторов:

• верно подобрать толщину материала;
• выбрать правильную светопроницаемость. Оптимально использовать прозрачный пластик и правильно определить, сотовый поликарбонат какой стороной к солнцу должен лежать;
• правильно ориентировать лист: каналы должны размещаться параллельно изгибу.

Порядок монтажа листов для теплицы на каркас

Процедура эта несложная:

1. Определиться, какой стороной крепить поликарбонат на теплицу.
2. Разметить и нарезать листы.
3. Проделать отверстия в местах установки термошайб с шагом в 40–50 мм.
4. Закрепить кровельный материал саморезами.
5. Саморезы вкручивать строго перпендикулярно листу.
6. Закрыть торцы и соединения профилем.

Но основа всего монтажа — это правильно понять, какой стороной укладывать поликарбонат на крышу. Иначе всю работу придётся переделывать, затрачивая массу времени и средств.

Что нужно учесть для идеального прикрепления листа на теплицу?

Поможет получить ответ, как лучше укладывать поликарбонат какой стороной к солнцу видео от профессиональных монтажников конструкций на основе этого полимерного полотна.

Неукоснительное следование всем правилам убережёт вас от ошибок при монтажных работах и поможет понять, как правильно класть поликарбонат на теплицу, козырёк, навес или крышу дома.

В декабре 2018г. завода «Полигаль Восток» прошел все испытания на подтверждение соответствия требованиям Техрегламента «О…

Сотовый поликарбонат ПОЛИГАЛЬ производства завода «Полигаль Восток» прошел все проверки и испытания в ОРГАНЕ ПО…

Сегодня поликарбонат – востребованный материал, который часто применяется в рамках строительства/обустройства разных объектов: Домовладения.…

Поликарбонат используется в самых разнообразных целях. Из него можно сделать множество конструкций, начиная от сельскохозяйственных…

С развитием строительных технологий на рынке появляется все больше практичных новинок, позволяющих полностью преобразить внешний…

Производственная компания «Polygal» выпускает сотовый поликарбонатный строительный материал высокого качества. Эта продукция востребована на рынке…

Поликарбонат используется в самых разнообразных целях. Из него можно сделать множество конструкций, начиная от сельскохозяйственных…

«Полигаль» – лучший поликарбонат для теплиц и парников Высокое качество поликарбоната для теплиц делает его…

Сотовый поликарбонат – эффективное решение для создания светопрозрачных конструкций С момента своего появления сотовый поликарбонат…

Каждый владелец частного дома и дачи старается обустроить жилье с максимальным комфортом и уютом. При…

Чувствительность к абразивным материалам

Пластины поликарбоната очень чувствительны к воздействию на них всякого рода абразивных материалов, таких как наждачная бумага, песок, мелкие камни. При контакте с такими материалами на листах легко могут появиться неровности, царапины или шероховатости, которые в дальнейшем могут сыграть роль очага появления трещин или других механических повреждений. Это может произойти под воздействием неблагоприятных климатических условий, солнечных лучей или избыточных механических нагрузок.

Именно из-за этого, несмотря на свою относительную прочность, поликарбонатные пластины не рекомендуется использовать в качестве напольного покрытия, предварительно не покрыв их специальными защитными составами и лаками.

Для предотвращения случайного образования царапин, пластины сотового поликарбоната имеют защитную пленку, которую необходимо снимать только после окончания всех работ по монтажу и установке. Необходимо учесть, что нельзя оставлять защитную пленку надолго под длительным воздействием солнечных лучей, в этом случае она просто может «прикипеть» к пластинам. В этом случае ее удаление вызовет немало проблем и может сильно повлиять на эстетические качества всего строения.

Ориентировка панелей

Ребра жесткости листов поликарбоната распределяются по длине. Чтобы добиться максимальной прочности конструкции, необходимо правильно расположить полые каналы:

• Если панель устанавливается вертикально, то каналы располагаются по вертикали.
• В дугообразных конструкциях каналы должны быть параллельны линии изгиба.
• В конструкциях наклонного типа — по направлению ската.

При изготовлении внешних конструкций следует использовать поликарбонат, у которого с наружной стороны имеется защита от ультрафиолетовых лучей в виде пленки из специальных веществ. На ней производитель указывает всю необходимую информацию. Для правильного расположения листов поликарбоната пленку не снимают в процессе монтажа.

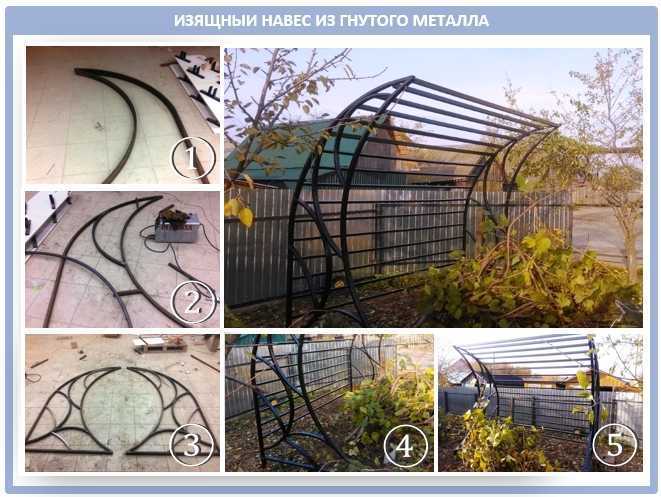

Изготовление навеса своими руками

Следуя пошаговому проекту строительства, навес можно изготовить своими руками. На рисунке ниже представлен мастер-класс по изготовлению односкатного навеса.

Составление проекта

Заранее созданный проект позволяет выбрать наиболее оптимальный вариант конструкции и подобрать нужный материал.

Выбирая проект, стоит определиться с такими параметрами:

• размер участка;
• габариты и назначение сооружения;
• ветровые и снеговые нагрузки;
• ожидаемое выпадение осадков в год;
• глубина снега зимой;
• конструкционные особенности основного строения.

Невыполнение какого-либо пункта может нанести ущерб сооружению.

Необходимые инструменты и материалы

Сборка конструкции требует подготовки специальных инструментов.

Список строительных материалов:

• бревна или доски, брус;
• металл, окрашенный защитной краской;
• камень — натуральный или искусственный;
• износостойкий поликарбонат.

Список этих материалов может быть расширен или же, наоборот, без каких-то материалов можно обойтись или заменить их другими.

Установка опор

Количество стоек нужно рассчитать заранее, а также продумать их расстановку.

Под опоры навесов бурятся углубления. Если предусматривается освещение, то перед этим прокладывается кабель. Выбирается определенное расстояние между опорами, которое зависит от предполагаемой тяжести крыши.

Если близко могут быть грунтовые воды, то концы опор требуется дополнительно обработать и залить бетоном.

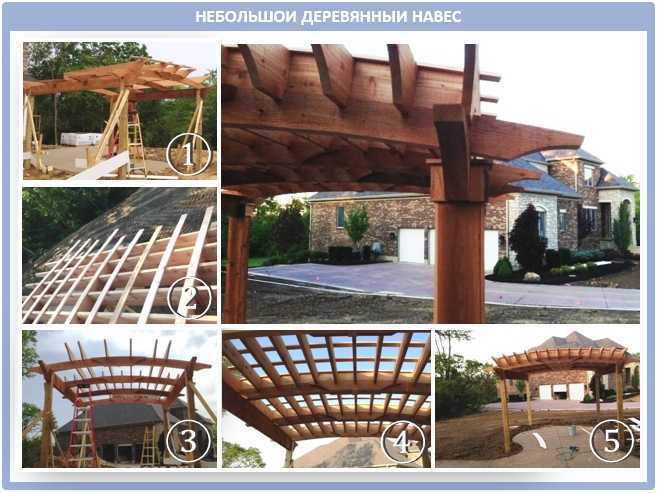

Изготовление каркаса и обрешетки

Через 12—15 дней после того как бетон застынет, начинают сборку конструкции. Каркас необходимо крепить к бетонному основанию. Если его предполагается сделать из дерева, то для крепления можно использовать уголки и саморезы. Если конструкция будет металлическая, то ее надо крепить при помощи сварки или саморезами, которые предназначены для металла.

Для создания обрешетки выполняется верхняя обвязка. У стоек торцевые части соединяются поперечной балкой и затем — между собой с использованием параллельно уложенных профилей. Металлическую каркасную систему необходимо сварить, а деревянную — стянуть стальными уголками. Места сварки — зачистить, обработать грунтовкой и покрасить.

Стропила нужно монтировать поперечными деталями, используя шаг в 600 мм. К несущей балке конструкцию необходимо прикрепить стальными уголками. Обрешетку проложить поперек стропил и смонтировать саморезами.

Монтаж поликарбоната

Листы материала нужно предварительно нарезать по размеру и затем закрепить на обрешетке. Предварительно в листах материала необходимо проделать отверстия под шурупы. Размеры отверстий должны быть с запасом около 2,5 миллиметров.

Для облегчения отвода воды, ячейки нужно направлять вниз. При работе с пластиком, между панелями необходимо оставлять зазоры.

После установки кровли необходимо выполнить монтаж сливных желобов. Для этого следует отмерять нужную длину и обрезать лишний металл болгаркой.

Какие инструменты и материалы необходимы?

Закрепление сотового поликарбоната на деревянной опоре – работа, не требующая особых навыков. Но сноровка, скорость, быстродействие обретаются довольно быстро – после начала работы.

Для закрепления листов поликарбоната на деревянной основе потребуются следующие инструменты и материалы:

• дрель (или перфоратор с переходником под свёрла по металлу, работающий в режиме без отбойника);
• набор свёрл по металлу;
• шуруповёрт с гайковёртом или набором бит для саморезов;
• саморезы с шестигранными или шлицевыми («крестовыми») головками;
• листы поликарбоната;
• болгарка с кругами по дереву или электролобзик с набором пильного полотна;
• соединительные планки (переходы) для закрепления листов.

Несущая конструкция должна быть уже полностью завершена. Планки для листов поликарбоната исключают возможные зазоры между листами, не давая осадкам проникать под крышу. В особых случаях применяют изоляционную плёнку, защищающую поликарбонат от попадания влаги в его коробчато-профильную конструкцию.
