Металлочерепица и размеры листа: длина и ширина

Шаг волны и высота профиля

Определяя полезные размеры металлической черепицы, следует помнить о расстоянии между гребнями волн и их высоте. Высота волны определяется производителем и моделью продукта. Такая характеристика составляет 12-80 мм. Следует разделить материал на 3 класса:

• эконом – волна возвышается на высоту от 2 до 28 мм;
• средний – от 30 до 50 мм;
• элитный – 50-80 мм.

Покрытие, имеющее ярко выраженный рельеф, обладает более привлекательным внешним видом. Такой материал отличается большей надежностью эксплуатации и обладает способностью удерживать потоки воды во время сильных дождей.

Шаг волны представляет собой расстояние между гребнями двух рядом расположенных профилей. Оптимальный показатель составляет 183-185 мм. Изделия с таким шагом обладают высокой жесткостью, чтобы готовое покрытие смогло противостоять функциональным нагрузкам.

При большем шаге снижается жесткость изделий. Кроме того, полезная длина сокращается

Это особенно важно, если кровельное покрытие укладывается из множества листов небольшой длины

При изготовлении материала на старом оборудовании волны могут неплотно прилегать друг к другу. Это снижает прочность кровли. По такой же причине для укладки перекрытия необходимо приобретать материал от одного производителя.

Необходимые дополнения для кровли из металлочерепицы

При покупке материала для крыши нужно помнить о некоторых необходимых дополнениях. Цена кровли с этими дополнениями выше, но повышаются и надежность, долговечность, прочие эксплуатационные характеристики. К ним относятся:

• теплоизоляция;
• гидро- и пароизоляция;
• водосточная система;
• мансардные окна;
• доборные элементы — карнизы, коньки, ветровые планки, ендовы и другие стандартные или изготовленные на заказ;
• снегозадержатели, кровельные лестницы и другие дополнительные элементы для повышения безопасности;
• кровельные проходки — отверстия для вентиляции, телевизионной антенны и т. п.

Основные параметры и размеры листа металлочерепицы

Базовыми параметрами материала считаются:

• длина панели – полная и полезная;
• ширина – полная и полезная;
• толщина;
• высота и шаг волны;
• вес квадратного метра покрытия;
• рекомендуемый шаг реек обрешетки.

При этом под различием между полной и полезной шириной/длиной листа понимается разница между габаритом панели в не смонтированном виде и габаритом в уже установленной кровле с учетом нахлеста соседних листов.

*Рекомендуемый шаг обрешетки обычны совпадает с шагом волны на обычной, фальцевой или модульной металлочерепицей.

**Для модульной черепицы указывается полная и полезная ширина, для листов с порезкой под заказ – только диапазон допустимых длин. Кратность размера в этом случае зависит от вида черепицы, обычно примерно равна длине «ступеньки», так называемого поперечного штампа.

Ориентировочная стоимость металлочерепицы

На просторах огромной России, стоимость любого продукта может значительно отличаться, металлочерепица не исключение. Разница в стоимости продукта не зависит от региона, а обуславливается в первую очередь от качества продукта и бренда производителя.

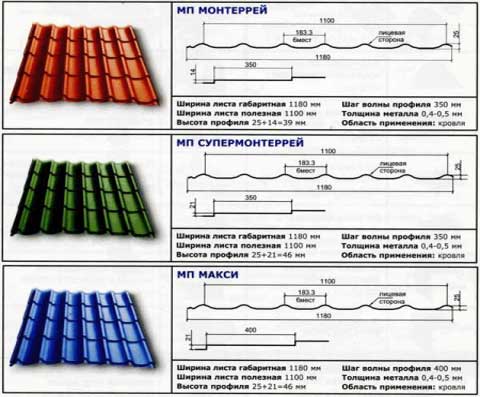

Например, в Москве на популярные марки металлочерепицы Монтерей, Супермонтерей и Макси стоимость равна на сегодняшний день — 250 рублей за кв. метр

А вот в Новосибирске те же марки обойдутся вам чуть дороже — 260 рублей, но с доставкой, что тоже немаловажно. Можно сделать заключение, что цена на продукт практически одинакова что в Сибири, что в столице, но с учетом доставки в Новосибирске немного выгоднее

Проверка урока! Допустим, получается, по вышеуказанному примеру, при 100 кв. м. крыши вам понадобится на закупку полотен, примерно 5250 рублей. Вы так по-прежнему считаете? Не забывайте, что нужно узнать размеры полотна, и вычислить полезную площадь.

Совет! Приобретайте продукт средней величины. На коротких листах получится малополезной площади, следовательно, нужно будет больше материала, значит, и средств.

Длинная металлочерепица экономнее в плане снижения отходов, но неудобна в установке. Рекомендуемый размер при самостоятельном строительстве 3620×1160 мм или 2220×1160 мм, но количество волн может быть разным. Консультант магазина может сказать точное число требуемых материалов, при условии, что вы будете знать значение площади покрытия. Теперь нужно сделать расчет дополнительной фурнитуры.

Методика расчета материалов

Зная существующие размеры металлочерепицы для кровли, можно произвести правильный расчет необходимых для монтажа материалов. Чтобы просчитать количество рядов по вертикали, потребуется ширину скатов крыши разделить на рабочую ширину листов. Округлять значение нужно в большую сторону.

Чтобы рассчитать вертикальные ряды и количество листов, нужно сложить длину ската, свес с карниза, размер перехлеста. Точный результат также округляется. Чем значительнее будет погрешность, тем больше материала останется после проведения монтажа.

Опытные строители рекомендуют проводить расчет необходимого количества материала еще на этапе проектирования здания. В этом случае размер скатов можно будет подогнать в соответствии с существующими стандартными размерами листов. В этом случае расход материала, как и стоимость отделки, будет меньше. С этой целью в некоторых проектах домов длину обрешетки увеличивают, она больше будет выходить за фронты.

Длина листа

Габариты листа сказываются на удобстве укладки покрытия. В зависимости от показателя длины определяют количество брусков обрешетки и число горизонтальных стыков листов. Многие производители реализуют изделия длиной от 400 до 3650 мм.

Наиболее надежной является металлочерепица, которая по продольным габаритам равняется длине ремонтируемого ската. Благодаря этому можно покупать меньше крепежных элементов. Выбор такого материала позволяет сократить бюджет возведения крыши.

Небольшие фирмы предлагают листы длиной 6 и 8 м. Однако при использовании изделий больше 4,5 м возникают такие сложности:

• материал сложнее транспортировать;
• в процессе подъема листов на крышу легко деформировать отделку стен;
• увеличивается риск повреждения самого листа, поскольку он гнется под собственным весом.

При решении укладывать покрытие из листов, которые будут состыкованы по длине, следует определить рабочую длину каждого элемента. Этот показатель рассчитывается исходя из длины волны, поскольку минимальный показатель нахлестка должен составлять ширину одной волны.

Совет! Лучше, чтобы длина листов соответствовала скату. Это позволит свести к минимуму кровельные работы и получить материальную выгоду. Однако она должна находиться в пределах 4-4,5 м.

Размеры листа металлочерепицы для крыши: цена и особенности моделей и покрытий

Листы металлочерепицы стандартного размера обладают верхней частью и нижней, которые сильно различаются. При выборе изделий с волной сложной формы, стоит учитывать, что это повлияет не только на стоимость, но и на сложность монтажа.

Разные производители применяют для производства верхнего слоя металлочерепицы следующие разновидности материалов:

пурал производится на основе полиуретана. При небольшой толщине материал отличается высоким уровнем стойкости к температурным перепадам, коррозии и механическим воздействиям. Подобная металлочерепица способна выдерживать значительные температурные скачки;

Вид металлочерепицы с покрытием пурал

полиэстер выполняется из полиэфирной глянцевой краски. Он отличается насыщенным и стойким цветом, возможностью монтажа в любых условиях;

Полиэстровое покрытие обладает большим количеством преимуществ

матовый полиэстер характеризуется матовым блеском и обладает большей толщиной, чем предыдущий вариант;

Необычно смотрится матовая поверхность

ПВДФ представляет собой глянцевую пластину, которая состоит из акрила и поливинилфторида. Толщина материала 27 мкм. К важным достоинствам можно отнести стойкость к ультрафиолету. Металлочерепица с подобной структурой имеет оттенок металлик;

Подобное покрытие позволяет создать интересный дизайн кровли

самым широким вариантом считается пластизол, его толщина достигает 200 мкм. В составе покрытия содержится поливинилхлорид. Полотна отличаются повышенной стойкостью к механическим и погодным воздействиям.

Листы с покрытием из пластизола смотрятся оригинально и имеют необычную структуру

В таблице указана стоимость металлочерепицы разных производителей за квадратный метр:

Толщина

Толщина металлочерепицы – это толщина не изделия в целом, а его металлической основы. Этот показатель напрямую влияет на эксплуатационные свойства кровли из металлических листов. Большая часть изделий имеет толщину от 0,4 до 0,6 миллиметра. Если она будет меньше, то это говорит об излишней экономии производителя и такую продукцию лучше не приобретать.

Оптимальный вариант для жилых домов с точки зрения соотношения стоимость/качество – черепица из металла толщиной 0,5 мм, для подсобных зданий – от 0,4 до 0,5 мм. Металлические изделия с толщиной основы от 0,6 до 0,8 мм как правило относятся к премиальному сегменту и стоят дороже. Общая толщина изделия зависит от толщины декоративного и защитного слоев, которыми покрывается металл.

Толщина изделия фактор, влияющий как на стоимость крыши, так и на ее эксплуатационные характеристикиИсточник keramoplast.com.ua

Разновидности профиля и размеры

Существует большое количество видов и разновидностей профиля металлочерепицы. Они отличаются друг от друга геометрической формой, высотой и шириной ячейки. Несколько примеров:

• Монтеррей — профиль плавно закруглен, напоминает по виду глиняную черепицу, край крыши завершают ступеньки;
• Джокер — металлочерепица классической формы в виде правильной волны, с круглыми гребневой и подошвенной частями;
• Банга — увеличенная высота волны создает трехмерный эффект, что придает особую оригинальность этому профилю, который рекомендуется использовать для оформления кровли высоких домов;
• Каскад — прямоугольные очертания, делающие эту черепицу похожей на плитку шоколада, создают строгие пропорции, что позволяет оформлять таким профилем крышу любой сложной формы;
• Андалузия — металлочерепица, которая отличается от других тем, что его крепления скрыты, листы плотно соединяются специальными замками, что повышает влагостойкость и улучшает внешний вид кровли;
• Шанхай — лист с симметричным высоким профилем в китайском стиле.

Чтобы выбрать именно то, что нужно, лучше всего посмотреть фото готовых крыш.

Варианты полимерного покрытия

Металлочерепица подразделяется на несколько видов по полимерному покрытию:

1. Пурал или модифицированный полиуретан. Данный полимер создает матовую поверхность. Покрытие обладает высокой стойкостью к солнечному излучению, атмосферным и механическим воздействиям. Хорошо выдерживает суровые климатические воздействия. Рабочая температура — от – 50 до 120 °С. Цвет сохраняется в течение многих лет. Цена достаточно высока.
2. Пластизол (ПВХ). Покрытие наносится увеличенной толщиной (0,1–0,2 мм), что позволяет обеспечивать теснение, формировать различные узоры, имитировать натуральные материалы. По стойкости к ультрафиолету уступает пуралу. Срок службы превышает 30 лет.
3. Полиэстер. Металлочерепица может иметь глянцевую или матовую поверхность. Подходит только для регионов с умеренным климатом. Отличается пониженной стоимостью. Имеет множество расцветок, но их яркость под воздействием солнечных лучей постепенно тускнеет.
4. Полидифторид (PVDF). Полимер создан на основе акрила и поливинилфторида. Кровля из него имеет оригинальный эффект в виде сочетания матовости и особого блеска (легкого сияния). Толщина в 27 мкм обеспечивает высокие защитные свойства. Полимер имеет высокую механическую прочность, пластичность, длительно сохраняет цвет, грязеотталкивающую способность.

Достоинства и недостатки

К основным преимуществам металлочерепицы можно отнести:

• относительно малую стоимость;
• большой срок службы;
• малый удельный вес;
• стойкость к воздействию атмосферных явлений;
• привлекательный внешний вид;
• пожарную безопасность.

Малая стоимость кровли отчетливее всего проявляется в сравнении с основным ее историческим конкурентом – черепицей керамической. Механизация производства, возможность одновременного функционирования большого количества производственных линий и доступность применяемых материалов и технологий делают металлочерепицу малозатратным в изготовлении материалом.

А учитывая надежность готового продукта, прочность и стойкость к воздействиям, очевидно, что в соотношении стоимости к сроку службы металлочерепица оставляет далеко позади все остальные кровельные материалы.

Срок службы

Этот важнейший показатель может существенно различаться в зависимости от примененных материалов (важно качество как металла, так и полимеров), от толщины и профиля листа, а также от внешних факторов. Большинство производителей указывают на комфортную эксплуатацию в течение 10-25 лет, но качественная металлочерепица ведущих марок способна выполнять свои функции и более полувека.

Удельный вес

Под удельным весом понимается отношение массы листа кровельного материала к его площади. Усредненное значение веса 1м2 для металлочерепицы составляет около 6 кг/м2. Такое низкое значение говорит об удобстве монтажа материала и практически полном отсутствии дополнительных нагрузок на несущие конструкции кровли и фундамент.

Износостойкость. Стойкость к воздействию атмосферных явлений проявляется у металлочерепицы различных марок по-разному. Первостепенным фактором тут является качество полимерного покрытия, на которое возложена защита металлического слоя от коррозии и механических повреждений. Качественные полимеры стойки к агрессивным средам, ультрафиолетовому излучению, ударным нагрузкам (например, граду). Они не теряют форму и внешний вид даже в самых экстремальных климатических зонах.

Но как раз внешний вид и является часто камнем преткновения для людей, задумывающихся о приобретении кровельных материалов, но не имеющих в этом должного опыта. Они ожидают какого-то суррогата керамической черепичной крыши, не осознавая, что та давно отошла на второй план не только по качеству, но и по дизайну.

Современная металлочерепица изготавливается симметрично и аккуратно, а совершенство технологических процессов позволяет имитировать любые формы. Так что металлочерепица подойдет даже для проектов с четко выраженным ретро-стилем.

В случае с пожарной безопасностью все более чем очевидно. Ни один из компонентов металлочерепицы не способен гореть, тлеть, как-либо способствовать возникновению или распространению пламени.

Достоинства покрытия

Однако нельзя отрицать и очевидные недостатки металлочерепицы. К ним относятся:

• перерасход материала при монтаже;
• быстрый износ при повреждении верхнего слоя;
• сравнительно низкая шумоизоляция;
• опасность схода снежных пластов.

ОБРАТИТЕ ВНИМАНИЕ!
Перерасход материала объясняется  тем, что размер металлочерепицы для крыши имеет фиксированные значения, из-за чего неизбежно возникновение лишних обрезков металлочерепицы. Особенно заметен этот перерасход при покрытии кровли сложных форм со множеством углов и изгибов.. Было бы несправедливо не заметить, что тот же недостаток свойственен почти всем кровельным материалам, за исключением, разве что, керамической черепицы

Было бы несправедливо не заметить, что тот же недостаток свойственен почти всем кровельным материалам, за исключением, разве что, керамической черепицы.

1. Самым распространенным видом повреждения верхнего слоя (полимера) являются сколы, трещины и отслоения в результате механических повреждений, например, при транспортировке, резке листа или закреплении его на каркасе. В местах, где полимерный слой нарушен, как правило, быстро возникает коррозия, что чревато потерей не только эстетических свойств, но и герметичности кровли.
2. Свойства шумоизоляции покрытия – вопрос спорный. Шумоизоляция будет действительно крайне низкой, если монтировать листы напрямую к каркасу. Тогда каждая капля дождя, не говоря уже о граде, будет гулко звучать под кровлей. Однако при использовании шумоизолирующей подложки и соблюдении технологий монтажа металлочерепицы, шумоизоляция сооружения ни в чем не будет уступать любому другому виду кровли.

Из-за специфичной формы поверхности листа возможен сход снежных пластов, что может быть опасно для жизни и здоровья окружающих. Решить эту проблему очень просто – достаточно использовать снегозадерживающую фурнитуру.

Его величество монтаж. Встречайте!

До начала монтажа кровли из металлочерепицы следует выполнить устройство стропильной системы и обрешетки. Для стропил достаточно применить обрезную доску сечением 150Х50 мм, обработанную антисептиком.

Сначала следует выполнить работы по устройству всех труб и вентиляционных каналов, только потом приступают к монтажу кровли.

Обрешетка. Готовим деревянное основание для настила кровли

Обрешетку можно выполнять как сплошную, так и разреженную. Сплошная устраивается из обрезных досок, фанеры, листов ДСП. Расстояние (шаг) обрешетки устанавливается исходя из шага поперечной волны.

Предварительно по стропилам монтируется пароизоляционный материал во избежание попадания конденсата на поверхность утеплителя чердачного помещения или на утеплитель кровли (если, конечно, применена теплая кровля).

Рекомендуем прочитать про Изоспан, если этот материал Вам ещё неизвестен.

Монтаж карнизной планки

На следующем этапе производится монтаж карнизной планки вместе с крюками водостока. Планка монтируется внахлест 100-150 мм и крепится саморезами.

Подъем листов осуществляется старым, и скорее всего уже многим знакомым дедовским способом.

Направление и схема укладки кровельных листов

Направление монтажа в зависимости от типа кровли.

Монтаж листов металлочерепицы можно производить с любой стороны здания, только следует сразу учитывать свес материала в 40-50 мм над карнизом.

Как правильно зафиксировать листы металлочерепицы

Крепеж листов производится специальными саморезами с прокладками, можно их подобрать под цвет листов.

Нахлест листов черепицы составляет одну волну в горизонтальном направлении, а в вертикальном направлении листы материала должны быть подобраны на всю длину ската кровли.

По окончании монтажа всех листов производится устройство конька. В этом нет ничего сложного, можно подобрать в продаже металлический конек нужного цвета. Конек крепится гвоздями или саморезами к доскам обрешетки, торцы конька закрываются специальными заглушками.

Рекомендуется ежегодно производить очистку крыши от загрязнений мягкими щетками.

Советы по подбору

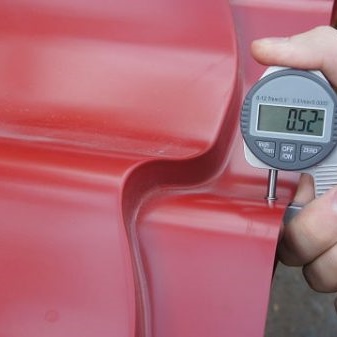

Не стесняйтесь прибегать к помощи специализированного устройства, которое позволит вам убедиться в точности указанной толщины листа металлической черепицы. Микрометр позволяет измерять даже самые маленькие линейные величины. Не забывайте, что оптимальная толщина металлического листа колеблется от 0,5 до 0,55 миллиметров (беря в расчет нанесенные покрытия).

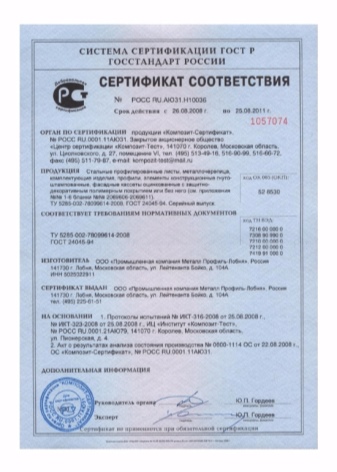

Вы также имеете право потребовать у консультанта строительного магазина сертификат и документ, который может подтвердить заявленные защитные характеристики материала. Отдавайте предпочтение металлической черепице с протекционным слоем из цинка двести семьдесят пятого класса.

О том, как правильно выбрать надежную металлочерепицу, смотрите в следующем видео.

Металлочерепица: размеры листа ↑

Стоимость, в какую обходится в конечном итоге строительство кровли, напрямую соотносится с размерами листового кровельного материала, к примеру, это может быть металлочерепица. Цена за лист, размеры за лист, его толщина, тип покрытия взаимосвязаны. При этом в зависимости от этих параметров стоимость материала может существенно различаться.

На заметку
Чтобы избежать возможной путаницы в ценах поставляемых листов металлочерепицы относительно разных размеров, производители, как правило, указывают стоимость за единицу квадратного метра.

Размеры индивидуальны в каждом конкретном производстве и взаимосвязаны с их геометрией (толщина листа, размер волны, профиль гофры). В качестве примера сравним размеры металлочерепицы Супермонтеррей с листами Монтеррей.

Производители, как правило, стараются придерживаться стандартных размеров металлочерепицы – длины, ширины, расстояния между волнами. Это обусловлено сразу несколькими факторами: рыночной конкуренцией, нормами устройства кровли и, конечно, стандартными форматами рулонного сырья. Что же касается профиля отштампованных листов, то все зависит от имеющегося на производстве оборудования.

Стандартные размеры листа по длине у разных производителей составляют порядка 50, 120, 225 и 365 см, возможно, не с очень большой линейной погрешностью. В принципе, на производстве возможно организовать выпуск изделий длиной до 9 м, однако, сами же изготовители не рекомендуют укладывать профили длинее 6 м. Слишком длинные профили, как показывает практика, допускают геометрическую погрешность, что, в свою очередь, чревато образованием зазоров при монтаже, открывающим влаге путь в кровельный пирог. Излишне говорить, что срок службы подобной кровли будет снижен.

На заметку
Использование длинных профилей неоправданно и экономически, так как требует привлечения большего числа кровельщиков.

• Оптимальной длиной черепичных листов считается 400–450 см. Что же как касается других параметров, то полная ширина стандартного листа колеблется в пределах 116–118 см, а толщина – 0,4–0,7 мм.
• Оптимальным значением толщины профиля считают 0,5 мм в сумме с толщиной наружного покрытия. Индивидуальный вес профиля, таким образом, зависит также от типа и высоты полимерного покрытия. К примеру, максимально возможная толщина покрытия из пурала составляет 50мкн, пластизола – 200 мкн, полиэстера обыкновенного – 25 мкн, а матового – порядка 35 мкн.

Более толстый материал, во-первых, обходится дороже, а, во-вторых – создает определенные трудности при устройстве кровли из-за значительной массы материала. За счет небольшого веса изделия можно реально сэкономить, так как нет необходимости усиливать несущую конструкцию.
