Маркировка полипропиленовых труб. как выбрать то, что нужно?

PPRC Полипропиленовые

Со временем на смену одним конструкциям приходят другие. Не стали исключением металлические трубы, долго служившие человечеству. Их использовали (и частично еще используют) при сооружении систем горячего и холодного водоснабжения, для отопительных, канализационных магистралей.

Но в последнее время их стали заменять полипропиленовыми (PPRC или PPR) трубами разных диаметров.

Почему стала возможной такая замена?

Причин тут несколько.

Во-первых, практичность, антикоррозионные свойства изделий из пластической массы. Известно, что пластик, тем более высокотемпературный, не подвергается воздействию коррозии, то есть, не гниет, не ржавеет. Стальные же аналоги, не могут столько послужить за счет протекания коррозионных процессов.

Понятно, что при гальваническом покрытии металлы служат достаточно долго. Но такая процедура – слишком дорогая, а общая себестоимость трубопроводной магистрали – очень высокая.

Так зачем тратить лишние средства, если есть хороший заменитель – PPRC трубы, технические характеристики которых не уступают аналогам из металла.

Во-вторых. Для изготовления данных изделий используют полимеризованный полипропилен, цена которого значительно ниже стали

Так что денежная экономия – налицо, что очень важно для многих потребителей

В-третьих. Многие знают, что в металлическом водопроводе в зимнее время часто замерзает вода, что чревато расширением, иногда – растрескиванием стояков. Связано это с отсутствием эластичности металлов. Большая же эластичность полипропилена, позволяет трубам при замерзании в них воды частично увеличить свой диаметр. И все. При плюсовой температуре, лед начнет таять, а стояк примет прежнюю форму.

Сравнение с металлическими изделиями

Свое применение нашли полипропиленовые PPRC изделия при обустройстве отопительных систем не только частных домов, но и магазинов, аптек, поликлиник и т.п.

Практичность такого применения – очевидна, поскольку теплоносителем является вода, температура кипения которой около 100⁰С. Изделия из термопласта способны выдерживать температуру до +95⁰С. А больше – и не нужно, поскольку никто не доводит до кипения воду в отопительной системе.

Если такое отопление сделано в загородном доме, где вы редко бываете, то возможен вариант разгерметизации («размораживания») отопительной системы из металлических деталей. Этого нельзя сказать о конструкции из полипропиленовых труб, которые обладают пластическими свойствами.

По сравнительной характеристике монтажа можно отметить, что стальные детали нужно соединять сваркой или с помощью резьбы. Для этого нужен сварочный аппарат, электроды, пакля или фум-лента, герметик и прочие материалы.

Полипропиленовые детали соединяются специальным сварочным аппаратом, стоимость которого ниже, чем аналога для металла. Кроме того, процесс стыковки длится 10-12 секунд, что значительно сокращает время соединения. Стыки – герметичны, прочны и надежны.

Как соединяют PPR изделия

Сущность действия сварочного аппарата такова: одновременно нагреваются внутренняя и внешняя поверхности трубы. О готовности к свариванию свидетельствует размягчение термопласта.

После этого, в таком же нагретом виде плавно руками соединяют детали между собой.

Через десяток секунд пластик остынет и место стыковки, как и целая конструкция, – готово к эксплуатации.

Но, все-таки, на практике поступают иначе: сначала дают полностью остыть данному участку трубопровода на протяжении 3-4 минут, после чего конструкцию эксплуатируют. Связано это с возможными высокими нагрузками, механического типа: ударами, падениями, действия которых может привести к растрескиванию соединения.

По своему строению детали бывают тонкостенными (эксплуатируются в системах с давлением до 10 атм.) и толстостенными (до 20 атм. – труба PPRC pn20).

Например, в отопительных конструкциях наблюдается применение толстостенных армированных полипропиленовых труб. Дело в том, что армированные алюминием изделия с внешней стороны делает трубопровод более прочным при наличии высоких температур (до +95⁰С). Такой температурой иногда может обладать теплоноситель, хотя редко. Следует отметить, что труба может выдерживать температурные показатели и выше 100⁰С, но в кратковременном режиме. Правда, рисковать – не стоит. Хотя изделия производят с достаточным запасом прочности, что исключает возможность его разрыва.

При монтаже армированных алюминиевой фольгой труб некоторое время тратится на зачистку торца изделия из фольги. Но зато надежное соединение полностью нивелирует потерю времени.

Основные физико-механические свойства материала

неполярный полимер.высоко прочность,

Полипропилен — высоко стойкий материал к воздействию кислотных и щелочных составов, соляных растворов и другой неорганики. Он практически не поглощает жидкость, обладает отличными свойствами электрической изоляции в большом спектре температур.

На основе полипропилена можно получить широкую гамму модифицированных материалов от термопласта до высокопрочного пластика, экологически чистой продукции. Переработка и утилизация является технологичным процессом, что способствует постепенному вытеснению полипропиленом с мирового рынка изделий из других видов пластмасс.

Температура плавления полипропилена 164−170 °С; твердость по Бринеллю — 40−70 Мпа; морозостойкость 10−15 °С; разрушающее напряжение при растяжении — 25−40 °С, при изгибе — 70−80 °С.

Производство многих видов изделий, востребованных сегодня на рынке, изготавливается из листового полипропилена, производимого методом экструзии. Листы делятся на 2 класса. Это зависит от характеристик листа по цвету, гладкости и прочему. Из этих листов и производят трубопроводные системы, соединяя между собой различными методами, например сваркой.

Медные сплавы, их свойства, характеристики, марки

Изготовление медных сплавов позволяет улучшить свойства меди, не теряя основных преимуществ данного металла, а также получить дополнительные полезные свойства.

Бронза

Сплав меди с оловом. Однако, с развитием технологий появились также бронзы, в которых вместо олова в состав сплава вводятся алюминий, кремний, бериллий и свинец.

Бронзы твёрже меди. У них более высокие показатели прочности. Они лучше поддаются обработке металла давлением, прежде всего, ковке.

Маркировка бронз производится буквенно-цифровыми кодами, где первыми стоят буквы Бр, означающими собственно бронзу. Добавочные буквы означают легирующие элементы, а цифры после букв показывают процентное содержание таких элементов в сплаве.

Буквенные обозначения легирующих элементов бронз:

• А – алюминий,
• Б – бериллий,
• Ж – железо,
• К – кремний,
• Мц – марганец,
• Н – никель,
• О – олово,
• С – свинец,
• Ц – цинк,
• Ф – фосфор.

Пример маркировки оловянистой бронзы: БрО10С12Н3. Расшифровывается как «бронза оловянистая с содержанием олова до 10%, свинца – до 12%, никеля – до 3%».

Пример расшифровки алюминиевой бронзы: БрАЖ9-4. Расшифровывается как «бронза алюминиевая с содержанием алюминия до 9% и железа до 4%».

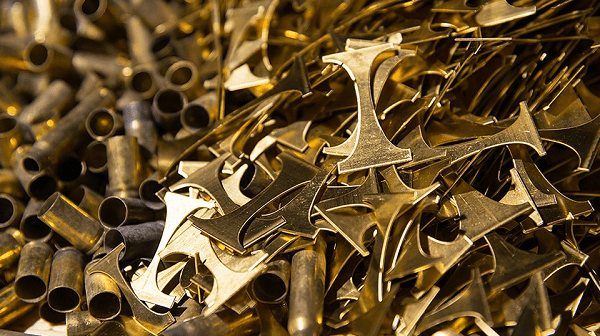

Латунь

Это сплав меди с цинком. Кроме цинка содержит и иные легирующие добавки, также и олово.

Латуни – коррозионно устойчивые сплавы. Обладают антифрикционными свойствами, позволяющими противостоять вибрациям. У них высокие показатели жидкотекучести, что даёт изделиям из них высокую степень устойчивости к тяжёлым нагрузкам. В отливках латуни практически не образуются ликвационные области, поэтому изделия обладают равномерной структурой и плотностью.

Маркируются латуни набором буквенно-цифровых кодов, где первой всегда стоит буква Л, означающая собственно латунь. Далее следует цифровой указатель процентного содержания меди в латуни. Остальные буквы и цифры показывают содержание легирующих элементов в процентном соотношении. В латунях используются те же буквенные обозначения легирующих элементов, что и в бронзах.

Пример маркировки латуни двойной: Л85. Расшифровывается как «латунь с содержанием меди до 85%, остальное – цинк».

Пример маркировки латуни многокомпонентной: ЛМцА57-3-1. Расшифровывается как «латунь с содержанием меди до 57%, марганца – до 3%, алюминия – до 1%, остальное – цинк».

Медно-никелевые сплавы

• Мельхиор — сплав меди и никеля. В качестве добавок в сплаве могут присутствовать железо и марганец. Частные случаи технических сплавов на основе меди и никеля:
• Нейзильбер – дополнительно содержит цинк,
• Константан – дополнительно содержит марганец.

У мельхиора высокая коррозионная устойчивость. Он хорошо поддаётся любым видам механической обработки. Немагнитен. Имеет приятный серебристый цвет.

Благодаря своим свойствам мельхиор является, прежде всего, декоративно-прикладным материалом. Из него изготавливают украшения и сувениры. В декоративных целях является отличным заменителем серебра.

Выпускается 2 марки мельхиора:

• МНЖМц – сплав меди с никелем, железом и марганцем;
• МН19 – сплав меди и никеля.

Как выбрать по маркировке

Армированные полипропиленовые трубы

Полипропиленовые трубы широко применяются для систем водоснабжения и отопления. С этим материалом легко работать и для монтажа не требуется дорогостоящих инструментов. Перед тем как выбрать полипропиленовые трубы для отопления, нужно знать какие они бывают и как маркируются. На каждом изделии есть надпись, маркировка, в которой зашифрована информация с характеристиками. Зная расшифровку обозначений, можно легко определить сферу применения при одном только взгляде на изделие. Для их изготовления используется разный пластик, который подходит для различных целей. Чтобы ответить на вопрос о том, какие полипропиленовые трубы лучше для отопления рассмотрим виды применяемого пластика:

• изделия с маркировкой РРН делаются из гомополимеров — это материал, мельчайшие частички которого состоят из одинаковых структурных единиц. Такой пластик пригоден только для холодной воды и систем вентиляции;
• изделия с маркировкой РРВ изготавливаются из блок-сополимеров. Это более сложный компонент, его молекулы состоят из чередующихся простых структурных единиц (гомополимеров), которые отличаются друг от друга. Чередование имеет системный характер, то есть упорядочено. Такие полипропиленовые трубы применимы для системы отопления«теплый пол» и водоснабжения;
• изделия с маркировкой РРR производятся из рандом-сополимера, который обладает высокой степенью кристаллизации. Это делает его достаточно крепким, чтобы применять такие полипропиленовые трубы для отопления.

Сплошной алюминиевый слой

Полипропиленовые трубы могут быть отлиты из монолитного сплошного слоя пластика, или же состоять из нескольких слоев. Однослойные изделия можно использовать только для монтажа систем с низкой температурой транспортируемого вещества. Например, для холодного водоснабжения и вентиляции. В других случаях, когда контур работает при повышенных температурах, нужно применять армированные изделия. Слой армирования трубы отопления из полипропилена бывает:

• сплошным;
• перфорированным – с отверстиями, как сито.

Армирование трубы отопления из полипропилена осуществляется алюминием или стекловолокном, основная задача которых – компенсирование линейного расширения. Для сравнения рассмотрим разницу коэффициентов. Для неармированных изделий коэффициент линейного расширения составляет 0,15%, а для изделий со слоем алюминия – 0,03%. Как видите, величины отличаются в пять раз. Для наглядности проведем расчет исходя из формулы:

Для десяти метров системы отопления из армированных полипропиленовых труб линейное расширение будет составлять 18 мм (0,03*10*(80-20)), а армированного, соответственно, 90 мм. Разница составляет 72 мм на десяти метрах контура, это существенно.

При выборе полипропиленовых труб для отопления, помимо материала для изготовления, важной характеристикой является придельное давление, которое обозначается как PN20. Числовое значение указывает на количество атмосфер, которое изделие может выдержать при температуре теплоносителя в двадцать градусов на протяжении гарантийного срока

Также на что стоит обратить внимание, так это на диаметр и толщину стенок. Примечательно, что в маркировке указан не внутренний, а наружный размер изделия

Остальные значения, такие как номер партии и сертификаты обывателю ни к чему. Разве что имеет значение производитель, это в том случае если вы хоть немного знакомы с рынком полипропиленовых труб.

Маркировка труб из полипропилена: подробная расшифровка

Полипропиленовые трубопроводы неслучайно пользуются все большей популярностью у домашних мастеров и монтажников-профессионалов. Трубы из полипропилена обладают целым рядом достоинств, благодаря которым они постепенно вытесняют продукты из традиционных материалов. Выбор пластиковых труб сегодня просто огромен и все изделия различаются по своим характеристикам и назначению. Выяснить, какие из них подойдут для системы отопления, холодного или горячего водоснабжения, вентиляции, поможет расшифровка маркировки полипропиленовых труб.

«Считываем» информацию

Если взять в руки полипропиленовую трубу, можно увидеть на ней длинный ряд символов, аббревиатур и цифр. Давайте разберемся, что они обозначают. Подробная расшифровка – на изображении ниже.

• На первом месте обычно стоит название фирмы изготовителя.
• Далее идет обозначение типа материала, из которого выполнено изделие: РРН, PPR, PPB.
• На трубной продукции обязательно указывается рабочее давление, которое обозначается двумя буквами – PN, – и цифрами – 10, 16, 20, 25.
• Несколькими числами указаны диаметр изделия и толщина стенки в миллиметрах.

• На отечественных модификациях может обозначаться класс эксплуатации по ГОСТу.
• Максимально допустимое рабочее давление.

Нормативные документы, в соответствии с которыми изготовлена трубная продукция, международные регламенты.
Знак качества.
Информация о технологии, по которой выполнено изделие, и классификация по MRS (минимальная длительная прочность).
15 цифр, содержащих информацию о дате производства, номере партии и т. д. (последние 2 – год выпуска).

А теперь остановимся подробнее на самых важных характеристиках полипропиленовых труб, указанных в маркировке.

Материал и область применения

Изготовители из разных стран пользуются немного различными обозначениями, но маркировка PP обязательно будет присутствовать, демонстрируя, что труба изготовлена из полипропилена. Дополнительные буквы или цифры указывают на конкретный тип этого материала, имеющий свои свойства.

РPН (РР-тип 1, РР-1) – труба изготовлена из гомополимера. Ввиду особенностей этой разновидности полипропилена она предназначена только для холодной воды, а также для вентиляции.
РРВ (РР-тип 2, РР-2) – изделие выполнено из блоксополимера. Может использоваться для холодного водоснабжения и в низкотемпературных видах систем отопления.

Способ соединения

Как уже говорили, соединяют полипропилен при помощи сварки. Но несмотря на высокий уровень пластичности, минимальный радиус изгиба не позволяет делать повороты даже с углом 90°, не говоря уже про более крутые. Все ответвления и повороты делают при помощи фитингов. Это специальные элементы для соединения пластиковых труб. Это целый ассортимент различных деталей для каждого диаметра.

Фитинги для полипропиленовых труб: виды и разновидности

Разница в том, что в маркировке указывается диаметр трубы, для которой эти элементы предназначены. Так что никакого подбора по размерам вам не надо. Если вы используете трубу, скажем диаметром 25 мм, то просто берете фитинги с такой же маркировкой. Покупать лучше и то и другое одной фирмы. Тогда проблем не будет. Если пришлось взять изделия разных фирм, для уверенности «примеряйте» их. Возьмите отрезок трубы в магазин и проверьте совместимость. Входить должно без особых проблем, но плотно, без зазоров.

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

• на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
• трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
• трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
• широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

• трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
• средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
• 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

• внутренний. Это главная характеристика для подбора соединительных фитингов;
• наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

• d – искомый внутренний диаметр;
• Q – величина теплового потока в кВт;
• V – средняя скорость теплоносителя в метрах в секунду;
• dt – температурный диапазон;
• sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

• рулетка;
• ножницы для разрезания полипропилена;
• сварочный электроприбор;
• уголки;
• муфты;
• краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Материал стенок трубы и армирование

Самой первой надписью, после названия производителя, обычно указывается материал полимера (разновидность полипропилена) или материал армирования, если таковое имеется. По большому счёту эта информация дублируется следом, в описании слоёв. Далее, если труба армированная, а следовательно многослойная — указываются материалы каждого слоя от внутреннего к наружному (но это не точно, см. ниже). Рассмотрим что означают различные аббревиатуры, как в основном названии труб, так и в слоях.

Материалы стенок труб: PP-R (ПП-Р) — полипропилен рандомсополимер, цифры после аббревиатуры означают минимальную длительную прочность (MRS) в бар, их может и не быть. PP-RCT (ПП тип 4) — полипропилен рандомсополимер повышенной термостойкости с модифицированной кристалличностью. Более современная модификация PP-R, по ГОСТ Р 53630 обладает большей прочностью (MRS не менее 11,2 МПа у PP-RCT против MRS не менее 8,0 МПа у PP-R). PE-RT (ПЭ-ПТ) — полиэтилен повышенной термостойкости, встречается во внутреннем слое некоторых труб. PP-H и PP-B (полипропилен гомополимер и полипропилен блоксополимер) — в настоящее время не используются для водоснабжения.

В отличие от материала стенок, материал армирования не регулируется ГОСТ-ами и производители «фантазируют» на своё усмотрение. Маркировка армирования может немного отличаться, однако не составит большого труда понять, о чём идёт речь.

Армирование алюминиевой фольгой в большинстве маркируют AL, реже ALUX. Армирующий слой фольги может быть близок к наружней оболочке (под зачистку) или в середине (под торцевание) — на обозначениях это никак не отражается. Наружный слой фольги может быть как цельным, так и перфорированным — и это обычно не указывается в надписях на трубах.

Другой тип армирования — стекловолокно. Стекловолокно в среднем слое смешано с полипропиленом, поэтому на маркировках некоторых производителей средний слой обозначается как PP-R-GF или PP-RCT-GF, у других же то же самое обозначается как GF. Средний слой со стекловолокном может обозначаться как FIBER, в общем все эти обозначения обозначают армирование трубы стекловолокном. Также встречаются трубы, армированные базальтовым волокном, обозначается такой слой как BF.

Ещё несколько слов о чередовании слоёв: не смотря на то, что нашими ГОСТ-ами предписывается обозначать слои, начиная от внутреннего, некоторые (китайские) производители обозначают слои от наружного к внутреннему. Примером тому служат, например, трубы с внутренним слоем из PE-RT, маркируются они PP-R-AL-PE-RT.

Основные характеристики полимерных водопроводных труб

Существующие диаметры пластиковых труб для водопровода. Прочие габаритные размеры

Как правильно выбирать полимерные трубы для монтажа водопроводной и отопительной системы? Для начала необходимо определиться со схемой разводки, учесть существующую нагрузку, после чего можно подобрать необходимую марку материала.

Полимерные изделия различного диаметра

Также нужно знать, что трубы есть напорные (подключение к питающей системе водопровода) и безнапорные (отопление). Ещё существуют полимерные изделия, которые используются для перегонки и подачи разреженных веществ, однако для монтажных работ в условиях дома они не подходят. Полимеры можно приобрести различной длины – от 1 до 6 м. Каждое изделие имеет определённую толщину, выбор которой зависит от показаний имеющегося давления. Для домашней эксплуатации нужно приобретать трубы, рассчитанные на 0,6−1 МПа (1,6 используются в промышленных целях).

Среди основных характеристик следует выделить диаметр пластиковых труб для водопровода. Его величина варьируется в пределах от 12 до 630 мм. В таблице приведены значения сечений и материалы, из которых они изготовлены. Эти изделия широко используются для монтажа домашней системы водоснабжения и отопления.

Таблица 2. Сечение водопроводных труб для дома

Изображение материала	Сечение трубы, Ø,мм	Описание
	25; 50	Тонкостенные полимеры для домашнего водопровода и отопления из полихлорвинила.
	Любой	Трубопровод из полиэтилена. Прост при выполнении монтажных работ. Применяется для подключения к питающей водопроводной системе и для сооружения стока (канализации).
	16×2	Металлполимерное двухслойное изделие. Применяется в основном для внутренней разводки подачи холодной и горячей воды. Наличие стального либо армированного стекловолоконного слоя внутри изделия существенно повышает устойчивость к механическим воздействиям.
	20; 35	Полипропилен обладает хорошей устойчивостью к воздействию температур. Используются для монтажа водопровода и отопительных систем.

Полимерные трубы бывают одинакового сечения, а также с раструбами на одной из сторон. Такая конструкция позволяет соединять участки без специальных крепёжных элементов (муфт, фитингов). Широко используется для установки стояков и монтажа сточных систем.

Труба полимерная с раструбом

Весовые показатели

Полимерные водопроводные трубы имеют различный вес. Он зависит от следующих показателей:

• материала изделия;
• величины наружного диаметра;
• толщины стенок трубопровода.

Приведём простой пример: 1 м пластика с наружным диаметром в 16 мм весит порядка 100 г

Обратите внимание, что на сегодняшний день не существует ГОСТов, которые регулируют тип материала и вес готовых изделий

Таблица 3. Весовые показатели пластиковых изделий

Наружный диаметр трубы, мм	Внутреннее сечение, мм	Толщина стенки, мм	Вес, г (1 м трубы)
16	12	2	115
20	16	2	170
26	20	3	300
32	26	3	370
40	33	3,5	430

Прочностные

Таблица 4. Прочностные характеристики пластиковых труб

Ø трубы, мм	Макси мальный показатель рабочего давления, МПа	Допустимая максимальная температура, °С	Рабочая темпера тура, °С	Показатель гидроста тического разрушения трубы, МПа (t=95°C)	Показатель гидроста тического разрушения трубы, МПм (t=82°C)
20	1	95	82	5	2,5
25	1	95	82	4	2
32	1	95	82	4	2
40	1	95	82	4	2
50	1	95	82	3,8	1,9
63	1	95	82	3,8	1,9

Температурные характеристики

Чтобы правильно выбрать полимерные трубы для отопления и водопровода, необходимо обращать внимание на маркировку, которая наносится на наружную поверхность изделия. Так, при обозначении PN10 тип PPR разрешается использовать изделия для подключения к холодному водоснабжению

Совет: помимо маркировки, на поверхности пластика имеются цветные полосы. К примеру, синяя полоса с маркировкой PN10 обозначает, что изделие предназначено для холодного водоснабжения при температуре подачи до +45°С. Красная – изделие допускается к использованию горячего и холодного вида.

PN16 говорит о том, что полимер выдерживает давление в 1,6 МПа и рабочую температуру − до 60°С. PN20 указывает на возможность использования изделий при давлении до 2 МПа и температуре горячей воды − до +95°С. Если на трубе установлена маркировка PN25, её можно использовать под большим давлением, поскольку имеет высокопрочную армированную структуру.

Расшифровка маркировки

Технические характеристики

Стойкость перед разными факторами влияет на свойства ПП продукции.

Фрагмент системы отопления

К основным характеристикам изделий относится:

• Предельно допустимое давление в зависимости от температуры перемещаемой среды. С ее повышением уменьшается максимальное значение этого параметра. Трубы ПП в основном выдерживают от 4 до 6 атм, если температура теплоносителя составляет 70 °C.
• Тепловая устойчивость, позволяющая выдерживать кратковременные повышения температуры перемещаемой среды максимум до 95 °C. Что случается крайне редко в отопительных контурах жилых домов. Материал начинает размягчаться при 110-140 °C, а плавиться — 140-170 °C.
• Низкая проводимость тепла, препятствующая появлению конденсата на трубопроводе. Благодаря этой характеристике его поверхность и перемещаемый теплоноситель будут иметь практически одинаковую температуру.
• Устойчивость перед коррозией. Она проявляется отсутствием реакции на воздействие воды. Трубы ПП отличаются гладкой внутренней поверхностью. Поэтому в них не накапливаются соли. Это позволяет им достойно конкурировать с другими видами труб.
• Срок эксплуатации, составляющий около 50 лет. Он превышает долговечность стальной продукции почти в 2 раза. Это свойство ПП изделий зависит от схемы отопления, рабочего давления и перепадов температуры перемещаемой среды.

Маркировка пластиковых труб

Практически каждая полимерная труба имеет на поверхностной оболочке маркировку, отражающую ее размерные, основные физические и химические параметры. При ее нанесении часто руководствуются межнациональным стандартом ISO/TC SC4 № 651, регламентирующем следующие буквенно-цифровые обозначения термопластиковых труб и их последовательность:

1. Символы, указывающие документацию, на основании которой была проведена сертификация товара по стандарту EN ISO 9001 или иному, согласно которой выпущен продукт.
2. Торговая марка (товарный знак, бренд) фирмы-производителя продукта.
3. Информация о наличии у предприятия-производителя сертификата на изготовление продукции, удовлетворяющей стандартам своей страны или мировым требованиям.
4. Номер отечественного (ГОСТ) или европейского стандарта, согласно которому выпускается товар. К примеру, символика DIN EN ISO 12162 соответствует стандарту на термопластики, используемые при прокладке напорных трубопроводных коммуникаций. В акте регламентированы классификация, обозначения и прочностные свойства труб и фасонных элементов.

   Рис. 5 Примеры расшифровки маркировки многослойных и ХПВХ-труб

5. Буквенное обозначение трубного материала (подробно изложено выше), а также его классификация по общепринятому стандарту минимальной длительной прочности MRS согласно DIN EN ISO 12162. К примеру, PP-B 100 означает блоксополимер полипропилена с MRS 10 МПа, ПЭ 80 – маркировка ПЭ-труб согласно ГОСТ Р 50838-95 с минимальной прочностью MRS 8 МПа.
6. Диаметр трубной оболочки и толщина стенки. Для полимерных труб установлены стандартизированные типоразмеры в 10, 12, 16, 20, 25, 32, 40 мм, многие иностранные производители маркируют свою продукцию в дюймах, реальные показатели которых (3/8″ – 9,53 мм; 1/2” – 12,7 мм; 3/4″ – 19,05 мм; 1″ – 25,4 мм). На практике их округляют до целых значений, приведенных выше, к примеру 3/8″ – 10 мм; 1/2″ – 12 мм и так далее.
7. Стандартизированное размерное соотношение для труб из любых материалов (в том числе и металлов) SDR, получаемое делением внешнего диаметра на толщину стенки. Понятно, что чем ниже значение SDR, тем большей прочностью и меньшим сечением проходного канала обладает труба, изготовленная из одного и того же материала.

   Рис. 6 Примеры маркировки ПП-труб

8. Номинальное (рабочее) давление Pn, выраженное в кгс/см2, что соответствует барам или атмосферам, стандартные показатели Pn для трубных термопластов – 10, 16, 20, 25 бар. Обычно максимальный показатель напора среди полимеров имеет труба Pn 25, которую используют в магистралях транспортировки горячей воды или теплоносителя в контурах отопления.
9. Рабочая среда. По умолчанию подразумевается, что трубы из термопластиков рассчитаны на эксплуатацию в водопроводных коммуникациях, иногда для отличающихся от транспортирующих жидкости газовых труб добавляют буквенную символику GAS.
10. Дата производства, партия. Стандартное европейское условное обозначение включает год выпуска (2 цифры) и 15-значную цифровую полосу с указанием: месяца, десятидневки (латинские литеры), смены, установки, технологической линии, партии. Иногда в маркировке проставляют литерный символ происхождения сырья. При экспортном варианте указывают город или страну-производитель.
