Барбекю из кирпича своими руками: чертежи + порядовка

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

1. Выкладываем дно. На него уйдет 7,5 кирпича.
2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
6. Свариваем подставку из уголка и труб диаметром 50 мм.

Разборный гриль с лавочкой

Принцип возведения простой. Лучше иметь постоянную забетонированную или выложенную, каменную площадку. На ней будет удобнее ставить гриль. Сама конструкция состоит из бетонных блоков и решетки. Блоки выставляются друг перед другом на расстоянии решетки, на которой будут готовиться продукты. Задняя стенка делается чуть выше, тем самым образовывается полочка для подручных средств.

На небольшом расстоянии от мангала из блоков сооружается лавочка. Необходимо выложить два или три слоя блоков, главное последний слой нужно класть поперёк других, для устойчивости всей конструкции. Можно сделать полукругом, для хорошего сочетания с мангалом.

Чертежи и фото

К счастью, составлять проект и рисовать чертежи мангала самостоятельно не нужно. В интернете можно найти готовые проекты на любой вкус и кошелек (рисунок 2).

Рисунок 2. Для строительства можно использовать готовые чертежи

Просмотрев несколько фото, вы сможете выбрать подходящий вариант барбекю, а изучив чертежи, сразу приступайте к закупке материалов и непосредственному строительству.

Проектирование и выбор места

Выбирая проект зоны барбекю, особое внимание уделите месту под нее. Очень часто именно мангал является сердцем загородного дома или дачи, и к вопросу благоустройства данного элемента ландшафтного дизайна стоит отнестись серьезно (рисунок 3)

Подготовительные работы

Как сложить кирпичную печь-мангал на даче своими руками и что для этого вам потребуется, мы решим на первом этапе.

Подготовительные работы должны включать следующие этапы:

• выбор места, где будет установлен мангал;
• изготовление проекта;
• подбор инструментов и материалов.

Определяем место для установки на участке

Первоначально необходимо определить место для установки вашей будущей уличной печи и мангала из кирпича, фото ниже.

При выборе места следует учесть ряд требований:

• на этапе проектирования следует учесть, чтобы дым от мангала не доходил до основных строений;
• рассмотреть возможность защиты от ветра и непогоды;
• для предохранения газона лучше всего место установки мангала выложить кирпичом или камнем;
• предусмотреть возможность установки освещения в данном месте.

Кстати, зона барбекю на даче: проекты, фото и идеи – все это описано в специальной отдельной статье на нашем сайте.

Проект, чертеж и схема на бумаге

Для того, чтобы правильно определить, как сделать печь-мангал из кирпича на даче, вам потребуется проект или схема на бумаге. На данному этапе вы сможете набросать эскиз самого сооружения, на котором будут отмечены все ключевые элементы. После этого можно приступать к изготовлению чертеже, где само сооружение примет более реальные очертания с размерами. С его помощью мы сможем рассчитать требуемый расход материалов.

Простые мангалы

Главное преимущество простого мангала – невысокая стоимость. Он не требует капитальных вложений, при этом выглядит достаточно презентабельно.

Простой мангал из кирпича можно установить в любом месте. Его можно использовать как временную конструкцию, которой не всегда требуется фундамент. Эксплуатация покажет, нужен ли более многофункциональный вариант, или достаточно простого.

Самый простой вариант

Самый простой жаровник круглой или прямоугольной формы можно сложить быстро без применения раствора. Быстровозводимая шашлычница из кирпича может быть стационарной постройкой или разборной перевозимой. Сооружение открытого мангала из кирпичей на скорую руку потребует лишь основной материал.

На ровный участок земли насыпают песок или гравий, разравнивают, иногда кладут плитку, возводят конструкцию. Для удобства использования лучше сделать кладку минимум в 5 рядов, при этом следить за тем, чтобы швы не совпадали между собой. Нижнюю часть выполняют с просветами, чтобы поступал воздух. Немного усилий – и мангал из кирпича без раствора готов.

Под более основательные конструкции делают фундамент с применением боя, шлака, сетки, цементного раствора. Внутреннюю часть: дно с боковыми стенками выкладывают огнеупорным кирпичом, внешние стены – обычным.

Смотрите простой, но добротный вариант устройства мангала из шамотного кирпича:

Простой вариант

Небольшой мангал из кирпича на даче включает самое необходимое: жаровню, над которой устанавливают шампуры, а также небольшие вспомогательные поверхности.

Дополнение удобными решетками, на которых жарят абсолютно все, превращает его в мангал барбекю из кирпича. Простые подставки под казан, кастрюлю, сковороду, практически не добавляя стоимости, значительно расширят функционал.

Размеры конструкции:

• длина – до 1 м;
• ширина – 0,75 м;
• высота – 0,8 — 1 м.

Переносной вариант

Как правило, мангалы из кирпича устанавливают стационарно, что обусловлено значительным весом. Однако народные умельцы все-таки изобрели переносной вариант весом 50 кг, который двоим под силу отнести на хранение. Он состоит из сварной рамы, в которую вставлен огнеупорный кирпич, образующий жаровню.

Шашлычница в земле

Бюджетное решение на дачном участке или берегу реки — мангал в земле из кирпича. Шашлычница прямоугольной или круглой формы обустраивается в углублении 250 см, обложенном по периметру кирпичом. Земля на дне утрамбовывается. На дно кладут песок, шлак, железную решетку, заливая цементом, или делают кладку, но можно обойтись без этого. Чтобы кладка держалась, ее скрепляют печным раствором или просто плотно укладывают. Если предусмотрен второй слой, который уже возвышается над землей, его делают с просветами, для поступления в жаровню воздуха.

Чтобы шашлычница сохранилась чистой к следующему использованию, ее накрывают крышкой или подручным листовым материалом.

Готовка на таком очаге не очень удобна. Приходиться наклоняться, на шашлык попадает пыль с земли, особенно когда вокруг оживленно. Вариант подойдет неприхотливой компании или как временное решение. Ведь этот маленький мангал из кирпича на открытом воздухе просто сделать, а также легко демонтировать, когда появится более приемлемый вариант.

Кирпич, кладочный раствор, прочие материалы

При строительстве барбекю понадобится два вида кирпича: шамотный и обычный. Шамотный нужен для кладки топки и дымохода.

Топка из шамотного кирпича

Из обычного кирпича выкладывают корпус печи. И это обстоятельство надо учитывать при расчете количества кирпича.

Ближе всего к обычному керамическому блоку марка шамотного кирпича ШБ-8 (250х124х65 мм), и эти «лишние» 4 мм ширины постели компенсируют за счет разной толщины кладочного шва. В остальных случаях размеры отличаются довольно существенно.

Помимо кирпича нужен еще кладочный печной раствор. Его можно изготовить самому, но состав зависит от жирности глины, которая в свою очередь определяется процентным содержанием песка. Объемное соотношение глина/песок в растворе выглядит так:

• тощая глина (до 30% песка) — 1:1;
• средняя глина (до 15% песка) — 1:1.5;
• жирная глина (до 4% песка) — 1:2.5.

Перед изготовлением кладочного раствора глину замачивают на сутки, затем добавляют мелкий сеяный песок и тщательно перемешивают до однородного состояния. Консистенцию раствора делают такой, чтобы он «сползал» с мастерка при его наклоне приблизительно на 45°.

Для тех частей корпуса печи, которые не подвергаются нагреванию, используют обычный кладочный раствор на основе песка и портландцемента.

К основным строительным материалам относится также металлический уголок 32х32х4 мм. С его помощью формируют своды топки и поленицы, а также рабочую поверхность стола (если ее изготавливают из кирпича).

Остальные печные приборы, кроме обязательной решетки для барбекю, закупают по мере необходимости. Это могут быть: дверки поддувала и печи, колосники, варочная поверхность плиты, заслонка для регулировки тяги (шибер). А так как металл и керамический кирпич имеют разные коэффициенты теплового расширения, то для закладки всех печных аксессуаров нужен еще асбестовый шнур. Им заполняют зазор в 3-5 мм, который оставляют между металлом и керамикой на этапе монтажа.

Мангальные комплексы из кирпича

Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича — очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная300 кирпичейВ самом мангале кирпиче на глинеПлитка — керамогранит на клей 3000. Комментарий автора: «Два года без навеса, полёт ормальный.»

Угловой мангал из кирпича в беседку + печь + плита под казан

Бюджет: От 150 + материал = примерно 200

Кирпич Витебский печной одинарный М-200Кирпича ушло 650-800 шт.Раствор: шамотная глина, сеяный песок, и иногда чуть цемента,

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание.  Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

Материалы для изготовления

Большинство современных мангалов изготавливается из металла, что обусловлено высокой теплоэффективностью материала, его пожаробезопасностью, возможностью изготовления мобильных устройств, простоте ухода. Традиционный мангал – это медный или чугунный вариант с толщиной стенок не менее 2 мм. Первое, что приходит в голову при упоминании такой конструкции – это большой вес мангала. Однако именно такая конструкция способна выдерживать температуру до +700ºС, не поддается коррозии, позволяет готовить сразу на большую компанию, устойчива, прочна и долговечна.

Такие устройства хороши благодаря низкой себестоимости и возможности смонтировать их под конкретные потребности владельца. При необходимости устройства могут иметь съемные трубы для отведения дыма или установленный в печь котелок, оснащаться коптильней и зоной барбекю.

Стационарные устройства обычно выкладывают из кирпича, поскольку при их использовании удается создать целые комплексы (с жаровней, барбекю, казаном, столешницей и другие). Такие строения отличаются длительным периодом эксплуатации, привлекательным внешним видом. Для монтажа подходит только красный огнеупорный и шамотный кирпич.

Стоимость материалов

Внимание! Все цены в статье представлены на момент ее написания и в сезон могут отличаться. Основные расходы, из которых складывается итоговая стоимость строительства барбекю из кирпича, это материалы:

Основные расходы, из которых складывается итоговая стоимость строительства барбекю из кирпича, это материалы:

• Кирпич огнеупорный необходим для того, чтобы выложить внутреннюю часть топки, что защитит общую конструкцию от воздействия высоких температур. Цена от 25 ₽ за единицу шамотного кирпича и до 50 ₽ за штуку клинкерного кирпича.
• Кирпич клинкерный облицовочный — из него будет строиться основной каркас конструкции — 50-100 ₽ за 1 шт.
• Цемент — потребуется для фундамента под барбекю из кирпича. Цена его не очень велика. Для заливки фундамента вполне подойдет цемент марки М 400. На данный момент его стоимость варьируется в пределах от 250 до 290 ₽ за 50 кг мешок в зависимости от региона.
• Глина огнеупорная — нужна для раствора, который применяется при кладке огнеупорного кирпича и печей. В данном случае нам нужно сложить барбекю из кирпича, цена же огнеупорной глины, которая для этого понадобится, высчитывается, исходя из того, что продаётся она мешками и стоит в пределах 300 ₽ за 25 килограммовый мешок.
• Песок — добавляется в раствор цемента для фундамента и в глину для кладки барбекю. Стоимость одного кубометра песка составляет от 300 до 500 ₽ в зависимости от регионов.
• Арматурная сетка — для стяжки фундамента. Арматурная сетка различается по размерам сторон квадратов, а также по толщине прутка.

Важно! Для небольшого фундамента 1 на 2 метра рекомендуется применять сетку со стороной квадрата 100 на 100 миллиметров и толщиной прутка не менее 6 миллиметров. Цена на сетку данного размера начинается от 170 рублей за квадратный метр

Для фундамента больших размеров подойдет сетка с размером квадрата 150 на 150 миллиметров и толщиной прутка 8 миллиметров. Цена такой сетки 190 рублей за квадратный метр

Цена на сетку данного размера начинается от 170 рублей за квадратный метр. Для фундамента больших размеров подойдет сетка с размером квадрата 150 на 150 миллиметров и толщиной прутка 8 миллиметров. Цена такой сетки 190 рублей за квадратный метр.

Внимание! Арматурная сетка продаётся картами размером 2 на 6 метров, то есть минимальное количество которое можно приобрести это 12 квадратных метров

• Битый кирпич, щебень, гравий, все, что найдется на участке — для придания фундаменту прочности.
• Рубероид или толь. Применяется для гидроизоляции. Цена на рубероид начинается от 300 ₽ за 1 рулон.
• Затраты на доставку стройматериалов.

Для доставки стройматериалов выгоднее всего использовать грузовое такси, которые предоставляют в аренду автомобили с водителем. В провинции Газель — тент с трёхметровым кузовом и грузоподъёмностью до 1,5 тонн обойдётся в 400 рублей / час.

Автомобили с более высокой грузоподъёмностью стоят от 700 до 1200 рублей за час.

В случае перевозки по межгороду цены считаются с учетом расстояния. Средняя стоимость 1 километра на автомобиле Газель с грузоподъёмностью 1,5 тонны начинается от 10 рублей за километр. Стоимость 1 километра на автомобиле ЗИЛ с грузоподъёмностью до 3 тонн начинается от 16 рублей за километр.

Пошаговая инструкция

Строительные работы состоят из нескольких этапов:

• Подготовка.
• Строительство фундамента.
• Кладка кирпича.
• Отделка.

Все операции требуют внимательного и вдумчивого отношения и учета особенностей функционирования мангала.

Рассмотрим их внимательнее.

Сколько нужно материалов?

соответствует выбранному типу конструкции мангала

Единственные точные данные, которые можно привести заранее, — это число кирпичей для дымохода и самой печи — 1500 шт.

Остальные материалы приобретаются в количестве, соответствующем выбранному варианту дизайна и размерам сооружения.

Песок

Потребуется два вида песка:

• Речной или карьерный. Нужен для изготовления бетона, используемого для фундамента и прочих элементов конструкции, не подвергающихся прямому воздействию высоких температур.
• Овражный песок. В отличие от речного, он не слишком гладкий и способен качественно сцепляться с глиной. Используется для кладки печей для мангала и казана, внутренних поверхностей топок и т. п.

Перед замешиванием раствора песок необходимо просеять и промыть под струей воды.

Раствор

Кладочный раствор замешивают из овражного песка и глины. Количество компонентов зависит от степени жирности глины. Готовый раствор должен быть не слишком текучим, но и не разваливаться на отдельные куски. Для нижних рядов и внешнего отделочного слоя в раствор добавляют 1 кг цемента на ведро смеси. Перед началом работ глину размачивают и оставляют набухать на 2 недели с ежедневным перемешиванием. Только после окончания этого срока ее можно смешивать с песком. Можно также купить в строительном магазине готовую смесь для кладки печей.

Кирпич

Для кладки подойдет только керамический красный кирпич соответствующей марки. Рекомендуется использовать М-250 или выше, а для внутренних элементов нужны отдельные материалы. Силикатный кирпич не рекомендуется использовать из-за его гигроскопичности. Для дополнительных элементов барбекю, не контактирующих с горячими поверхностями, обычно используют декоративные или облицовочные сорта кирпича.

Выбор кирпича

Топку выкладывают шамотным кирпичом, предназначенным для работы при высоких температурах. Внешние элементы печи выкладывают из огнеупорного красного керамического кирпича 1-го сорта, тщательно отобранного, без трещин или полостей, с чистым звуком на простук.

Нельзя использовать кирпич 2-го сорта, пережженный или имеющий иные изъяны.

Чертеж с порядовкой

Порядовка — это строительный термин, которым пользуются каменщики. Он означает план кладки каждого ряда кирпича при создании сложных сооружений. Для печей, мангалов и прочих подобных конструкций наличие порядовки обязательно даже для опытного мастера, поскольку держать в памяти всю конструкцию невозможно. Появляется опасность ошибок, нарушения конструкции дымовых каналов и прочих элементов, что в результате вызовет неспособность печей выполнять свои функции. Существуют готовые проекты, которыми можно воспользоваться для ускорения подготовки.

Гидроизоляция основания

Готовый фундамент необходимо тщательно гидроизолировать. Этот процесс имеет несколько вариантов, но самым важным является отсечка бетона от кирпичных стен барбекю, чтобы исключить капиллярное впитывание воды. Надежный способ — укладка на слой мастики или горячего гудрона сплошного слоя рубероида. Необходимо уложить 2 слоя рубероида со смещением стыков.

Ширина полотна должна превышать ширину основания на 10-15 см, свободные края впоследствии заворачиваются на стены сооружения.

Кладка

Поверх гидроизоляции укладывают слой асбеста или войлока, пропитанного раствором. Затем укладывают первый слой кирпича без раствора. Всего делают 2 ряда сплошной кладки, а с 3-го ряда формируется печка. Все действия выполняются строго в соответствии с порядовкой, постоянно контролируется положение, горизонталь и прочие нюансы работы.

Арка и свод кладутся с помощью готового клинового кирпича. При необходимости можно обтесать форму обычных брикетов. Для обеспечения ровной арки используется заранее приготовленный шаблон, соответствующий по форме и размеру проектным данным. Свод и арка нужны не только для придания сооружению привлекательного внешнего вида. Эти элементы распределяют нагрузку от верхних частей барбекю, делая всю конструкцию более прочной, надежной.

Виды барбекю с казаном

Модификаций барбекю под казанок существует множество. Наиболее простой вариант заключается в приспособлении плиты. Сложные типы включают в себя установку духовки, мойки. От дополнительных пристроек метод укладки барбекю не меняется. К отдельному типу относят готовые барбекю из металла, но эта разновидность существенно проигрывает по сравнению с кирпичными изделиями. Когда вы приняли решение создать на участке барбекю, необходимо определиться с типом печи.

Стационарные печи-барбекю на открытом воздухе создаются из огнеупорного и облицовочного материала.

Такой вариант подходит для построения кухонных комплексов, что считается важным обстоятельством для отдыха не только в кругу семьи, но и для целой компани​и.

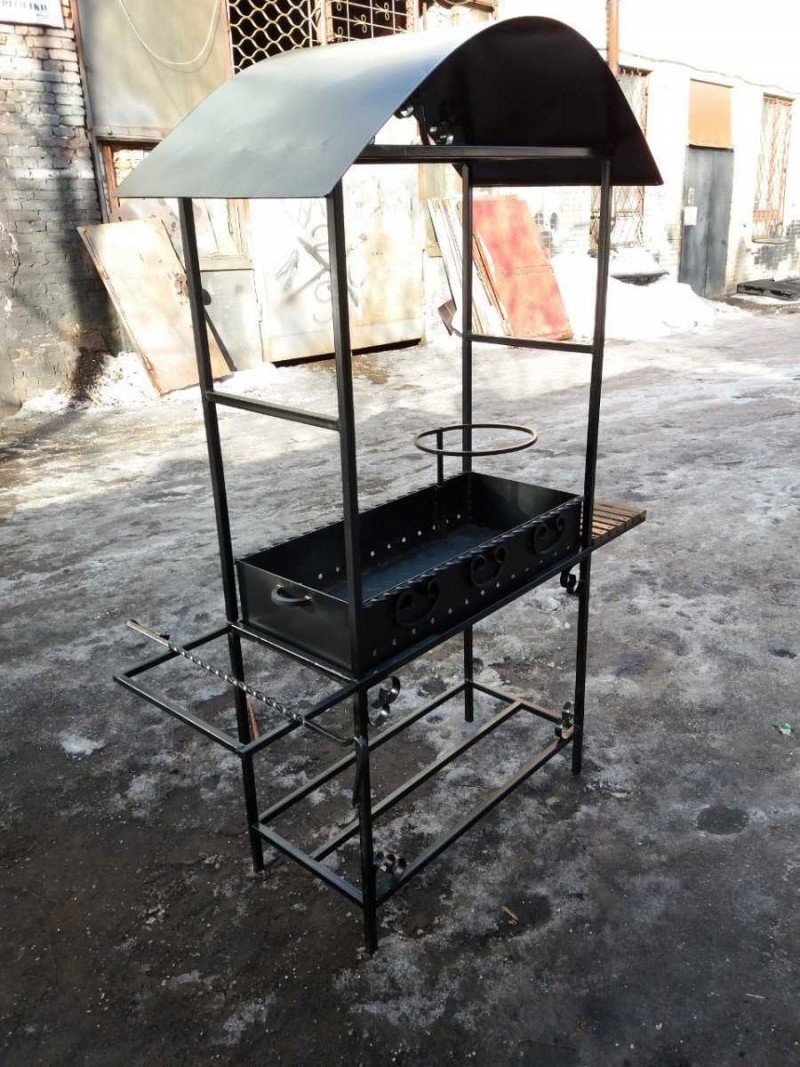

Кирпичная конструкция или железный мангал? Преимущества и недостатки

Любое строительство, включая возведение барбекю на участке, необходимо начинать с выбора оптимального проекта. Нужно понять, какое количество территории хозяин сможет определить под барбекю. Обладатели загородных участков с материальной возможностью и достаточной площадью могут рассмотреть виды с целым комплексом барбекю в сочетании с беседкой.

К подобной модификации относится обустройство коптильни, печи, мангала, а также установка кухонного стола. Барбекю из глиняного и огнеупорного кирпича крепкое, устойчивое к погодным влияниям, прослужит свыше 20 лет. При создании проекта барбекю с казаном и мойкой необходимо определиться с местом основания. Поэтому следует отталкиваться от нескольких факторов:

• выбрать ровную и сухую зону для постройки;
• участок должен быть подальше от легко воспламеняющихся строений, на дистанции не меньше метра;
• запрещено размещать барбекю на дороге либо среди грядок, а также рядом с забором соседнего участка.

Предпочтительно подобрать вариант вблизи с водоемом как лучшей зоны отдыха.

Важно! Если у вас появилась идея приобрести барбекю из металла, следует отказаться, поскольку у этого варианта есть свои минусы. Можно получить не только ожог, но и сомнительную систему безопасности, поскольку конструкция стремительно нагревается

В отличие от металлических барбекю, печи из камня имеют предохранительное ограждение. Еще одна проблема железных мангалов — дождь, способный потушить огонь. Именно по этой причине строители выбирают приспособления на улице из кирпичного материала.

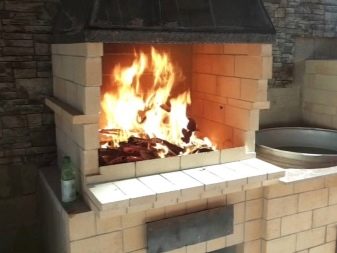

Фото 1. Очевидными плюсами солидной конструкции из кирпича будут: отдельная печь, дымоходы и много места для приготовления пищи.

Как выбрать подходящий проект?

Существуют различные проектировки конструкции, но к самым распространенным относятся:

• Мини-конструкции с системой отведения дымов через трубу.
• Комплексное строение. Этот вид печи считается многофункциональным и содержит добавочные оборудования, к примеру, мойку или коптильню. Планы по созданию аналогичных систем отличаются из-за оснащения.
• Устройство с камином имеет широкий диапазон для топки бревен. Приспособление снабжается мангалом, что включает отдел с решеткой. Владелец может сконструировать печку собственными руками по готовому плану. Но чертежи потребуется сделать исключительно под ваш проект.

Фото 2. Возможный, но не самый простой вариант проекта кирпичного барбекю с указанными размерами.

Подбирая оптимальный проект барбекю с казаном из кирпича либо без него, необходимо изначально оценить свои силы и знания, поскольку определенные чертежи сложно сделать без определенных навыков. При самостоятельном сооружении подходят следующие варианты:

• с казаном;
• с узким дымоходом/отсутствием;
• с отделами.

Проекты барбекю с казаном используются для формирования системы на улице и бывают закрытого типа. Комплексные планы с казаном из кирпича сложные для выполнения. Подобные устройства строятся лишь специалистами

Важно соблюдать последовательность этапов возведения, по-другому система обвалится под весом

Особенности конструкций

Виды мангалов из кирпича достаточно разнообразны: от простых самоделок до монументальных строений. Несмотря на множество вариантов исполнения, большинство устроены аналогично:

• фундамент;
• цоколь;
• боковые стенки;
• жаровня;
• конструкция для отвода дыма.

Увеличение функционала обеспечивают:

• столешницы;
• мойка;
• ниши, ящики;
• коптильня;
• печь.

При воздействии влаги, а также высокой температуры строение, со временем, разрушается. Чтобы предотвратить негативное воздействие осадков, кирпичные строения снабжают собственной кровлей или размещают под навесами, на верандах, других защищенных помещениях.

Самостоятельное создание кирпичной версии

Кладка огнеупорного кирпича Для барбекю своими руками или за счет рабочих сначала устраняется плодовитый слой земли. Далее делают котлован глубиной 20-25 см. Параметры фундамента по всем сторонам на 50 см превосходят параметры задуманного барбекю. Днище выравнивается. Заполняется щебнем средних габаритов. Толщина щебневого слоя – 15 см. Он тщательно утрамбовывается виброплитой или металлической трамбовкой.

Здесь подразумевается использование арматуры. Диаметр арматурных прутков – 1 см. Прутки ложатся вдоль и поперёк основания. Дистанция – 20 см. Участки их пересечения нужно нажжено связать. Здесь можно применить специальную проволоку или пластиковые хомуты.

По крайним сторонам устраивается опалубка. Все указанные составляющие заливаются бетоном. Его нужная марка – М250.

Другие стадии работы можно начинать через 7 дней, если на улице минимум +20°C, если +17°C, то стоит подождать на неделю дольше.

Где расположить?

Наиболее подходящими для установки барбекю считаются беседки и террасы, благодаря которым можно находиться на улице независимо от погодных условий. Не менее важный фактор — сочетаемость с прочими частями ландшафта, ведь печь должна гармонично дополнять композицию дачи или садовой площадки, а не выбиваться из нее. Когда двор покрыт кирпичом, желательно ставить печь из похожего материала. Целесообразно подумать о расположении барбекю еще на этапе продумывания ландшафта в целом.

Идеальная мангальная зона должна быть удалена не только от дома и хозяйственных построек, но и от любого куста, дерева, забора и других легко воспламеняющихся конструкций. При этом следует подумать и о защите жилья от дыма, и о мощении лужайки или газона (если печь встанет именно там). Очень важная деталь — качественная подсветка, ведь праздники и просто дружеские посиделки имеют свойство затягиваться до вечера и даже поздней ночи…

Стационарные конструкции ставят с учетом еще одного соображения — удобства использования. «Удобство» невозможно описать какой-то одной нормой, это во многом дело субъективное. Но рекомендуется подвести к мангальной зоне дорожки; если сад или дача уже обустроены, придется выбирать среди мест, куда они идут. Бывает так, что на участке нет ни одного строения с крышей, кроме дома, тогда место выбирают, ориентируясь на запас пространства для монтажа обеденной группы. Кроме того, при установке желательно выдерживать определенное расстояние от участков соседей, независимо от того, используются ли самодельные или фабричные печи.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

• емкость для замеса кладочной смеси;
• миксер или бетономешалка;
• лопата;
• ведра;
• колышки со шнуром;
• рулетка;
• строительный уровень;
• мастерок;
• болгарка;
• перфоратор;
• строительный молоток;
• щетка для снятия раствора;
• перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

• цемент М-400;
• рубероид РКП-350;
• доска, брус;
• гравий;
• песок;
• смесь кладочная глино-шамотная для огнеупорной кладки;

• армированная сетка;
• арматура;
• уголок;
• кирпич;
• листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

• Кирпич шамотный
• Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

• Шамотный кирпич ША-5
• Шамотный кирпич ША-6
• Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

• Кирпич красный огнеупорный
• Кирпич красный рядовой
• Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.
