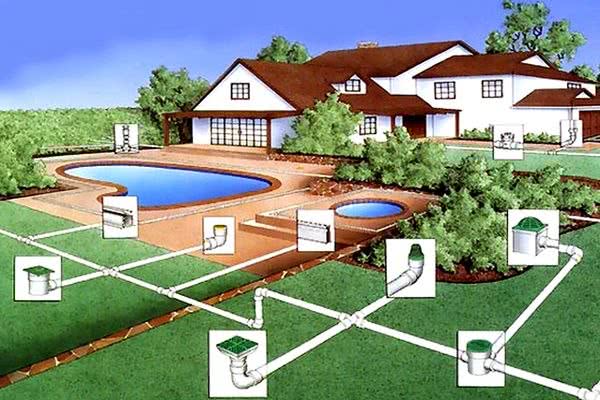

Ливневая канализация в частном доме: устройство, монтаж, правила

Конструктивные особенности подземной части

В соответствии с разработанным и утвержденным планом работ, в котором учтены все уклоны и глубина прохождения системы, вырывается траншея

Если планируются работы по утеплению труб с использованием геотекстильного материала и щебня либо посредством обустройства песчаной подушки, то важно учитывать их мощность. Все остальные мероприятия проходят в соответствии с определённой последовательностью

После рытья траншеи выполняется трамбовка дна. Камни, корни деревьев и другой крупный мусор обязательно удаляется, а оставшиеся после него пустоты засыпаются. На дне обустраивается подушка из песка стандартной толщины 20 см.

Вырывается котлован под коллекторный резервуар. В качестве коллекторного устройства целесообразно использовать покупной пластиковый резервуар. Естественно, при большом желании можно изготовить коллектор своими руками из бетона, который заливается в заблаговременно сооружённую опалубку.

В подготовленные траншеи с песочными подушками на дне укладываются трубы, которые объединяются в общую систему при помощи фитингов.

Если длина ливневой канализации превышает 10 метров, то важно дополнительно устанавливать смотровые колодцы. В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители

В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители.

Все отдельные элементы и конструкции соединяются в единую цепь, а места стыков качественно герметизируют.

Прежде чем засыпать ров проводится испытание путём заливки воды в водоприёмник. Если слабых мест в системе выявлено не было, то переходят к засыпке траншеи грунтом. При этом все элементы, начиная желобами, лотками и заканчивая поддонами, оборудуются решётками. Домовладелец может подключить систему отвода дождевой воды в канализацию частного дома.

Человек, обустроив своими руками ливневку вокруг дома, может значительно продлить эксплуатационный ресурс домостроения, избавить его жителей от луж и грязи, предотвратить затопление цокольных и подвальных помещений, а также защитить корневую систему растений от образования гнили. Естественно, заниматься обустройством системы отвода дождевой воды или нет личное дело каждого домовладельца, однако, преимущество такой системы нельзя недооценивать.

Системы водоотведения

Существует несколько разновидностей систем, отводящих дождевые и талые воды:

1. Открытый тип. Для отведения избыточных вод в этой системе используются открытые каналы, кюветы, лотки.
2. Закрытый тип. Вода, собранная специальными водоотводящими лотками, поступает в колодцы дождевой канализации (дождеприемники), а затем в сеть трубопроводов, расположенную под землей, по которой сток направляется на сброс. В этой сети могут быть предусмотрены сооружения для очистки воды.
3. Смешанный тип. В этом случае некоторые элементы системы открытого типа могут быть заменены подземной сетью труб.

Дождеприемник закрытой системы отвода стоков

Рядом с каждым домом в обязательном порядке проектируется дренажная канализация для отведения излишней влаги от его фундамента. Порой у чрезмерно бережливых хозяев возникает соблазн использовать эту систему и для отведения избыточных атмосферных осадков и вешней воды. Эксперты этого делать не рекомендуют, поскольку избыток влаги будет пагубно действовать на фундамент, приводя к его разрушению в более короткие сроки. Проектирование дождевой канализации абсолютно необходимо, и не стоит на этом экономить.

Лоток ливневки в отмостке

 Лоток ливневки в отмостке выглядит, как было сказано выше в виде желоба с металлической, чугунной или пластиковой решеткой. Решетка комплектуется к лотку съёмной для удобства обслуживания ливневки и устранения вероятных засоров из опавшей листвы и другого мусора попадающего с кровли во время обильных дождей и непогоды.
 Вопрос выбора и сметирования ливнёвки — лоток делается заводами-производителями из пластика, бетона или современных композитных материалов. Размер сечения подбирается согласно гидравлическому расчёту суммарного потока воды с площади кровли дома и зависит от формы кровли и количества мест сброса.
Маркеровка лотка для ливнёвки:

• А 15 под механическую нагрузку, которую лоток способен выдержать 1,5 т — считаются наиболее «слабыми» из всех видов лотков ливневки потому, что может выдержать механическую нагрузку лишь 1,5 т. Что подходит для прокладки и оснащения ливневки пешеходных тротуаров, парковых, садовых площадок и дорожек, отмостки вокруг дачного дома, велосипедные и спортивные площадки, входы-выходы метро и другие объекты
• В 125 под механическую нагрузку 12,5 т — отлично подходят для ливневки и сточных канализационных систем автодорог с движением, по большей части, легкового и пассажирского автотранспорта, гаражных кооперативов, автостоянок, оборудования дворов частных домов и приусадебных участков в местах парковки или заезда через дренажную канаву
• С 250 под механическую нагрузку 25 т — применяется исключительно в сфере дорожного строительства, обустройства территории АЗС, сервисных центров по ремонту автомашин, автомойки, гаражи и другие похожие области.

лотокдля ливневки

пескоуловительдля ливневки

дождеприемникдля ливневки

• — это линейный водоотвод, который используется для сбора и качественного отведения поверхностных вод с отмостки вокруг дома, площадки для автомобиля и других объектов инфраструктуры загородного участка

• — это инженерное приспособление для перехвата тяжёлых частиц и мусора и предотвращения в итоге замусоривания системы ливневой канализации. Вода, попадающая в водоприёмники движется под высоким давлением и с большой скоростью попадает в пескоуловитель. Резервуар имеет большую площадь (диаметр или объем) чем лоток, а это значит, что скорость движимых водных масс резко падает. В результате все тяжелые частицы оседают на дно пескоуловителя
• — роль дождеприемника (или водоприёмной корзины) заключается в локальном сборе дождевой и талой воды практически с любой поверхности, в том числе с крыш домов, если к ним подсоединены водосточные трубы. В этой конструкции собираются тяжелые фракции песка, листья и ветки, еловые шишки, обручальные кольца и другой мусор, который задерживается и не проникает в систему ливневой канализации

Отвод ливневых вод на участке: система канализации и дренажа

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

Ливневка и дренаж по периметру дома

Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.

Ливневая канализация – отвод стекающей по водосточным трубам воды.

Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

Схема отвода влаги с поверхности: система дренажа

Ливневая канализационная сеть

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

• Водосборные желоба, которые монтируются по краю скатов крыши.
• Водосточные трубы.
• Водоприемные емкости.

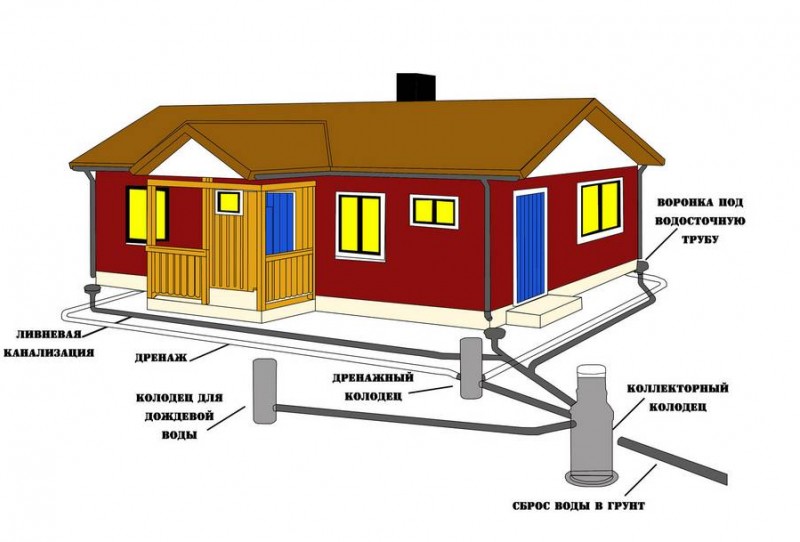

Две раздельные сети: дренаж и ливневка

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

Желоба с решетками

• Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
• Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.

На стенках – подготовка под отвод трубы

Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.

Емкости с корзиной и насадками

Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.

Синтетическое водопроницаемое полотно

Полезные рекомендации по монтажу

1. Несмотря на тот факт, что дожди идут в основном под уклоном, а вертикальный дождь встречается редко, экономить на менее заливаемой стороне не следует. Полноценная и надежная во всем ливневка – эффективная защита фундамента дома и всего участка в целом.
2. Для того чтобы проверить работоспособность системы, нужно вылить несколько ведер воды с крыши. Желательно эту процедуру проводить перед началом каждого сезона дождей.
3. Воду из дренажного колодца (коллектора), уже очищенную, можно использовать для полива сада или огорода.
4. На местах, где трубопровод «поворачивает», рекомендуется устанавливать смотровые колодцы для визуального контроля работы системы.

Монтаж ливневой канализации

Монтаж ливневой канализации

Существуют разные виды канализационных систем, при этом ливневая считается самой простой и не трудоемкой, потому что не нужно прокладывать ее глубоко под землей, а значит, и объем земляных работ минимальный. Почему так?

Потому что канализация не замерзает. Ведь снег тает, и дождь идет только при положительной температуре воздуха. Зимой канализация пуста, а пластиковые трубы под действием низких температур не изменяют своих свойств.

Итак, возведение ливневки начинается с наложения на территорию участка схемы, предварительно разработанной на бумаге. Переносить нужно все в точности, не упуская ни одной мелочи.

После этого можно проводить земляные работы, связанные с рытьем траншей и котлована под дренажный колодец. Работа это простая, но трудоемкая. Все делать придется лопатами.

Обратите внимание на один очень важный нюанс. Чтобы проложить любые виды систем канализации, необходимо выдержать определенный угол наклона в сторону колодца

Для ливневки он равен 5,0-10 сантиметров на 1 погонный метр длины контура. Поэтому, откапывая траншеи, нужно строго следить за этим показателем, контролируя его гидравлическим уровнем.

Какой колодец выбрать?

Пластмассовые емкости для колодцев

Когда земляные работы выполнены в полном объеме, можно переходить к установке сборного колодца. Для его сооружения используют разные материалы или готовые формы:

Колодец из кирпича или блоков. Отличный дешевый вариант, но трудоемкий и долгосрочный.

Колодец из железобетонных колец. Это идеальное решение, поскольку такой колодец прослужит не один десяток лет. Но стоимость его будет достаточно большой, потому что сами кольца стоят дорого, и в процессе монтажа придется воспользоваться подъемным краном.

Металлическая емкость. Она может быть уже готовой, а можно ее собрать из нескольких элементов, например, двухсотлитровых бочек

Очень важно правильно и тщательно провести гидроизоляцию внешних и внутренних поверхностей резервуара. Кстати, данную процедуру придется периодически повторять

Емкости из полимерных материалов. На сегодняшний день это идеальный вариант. Совет тем, кто только собирается сооружать ливневую канализацию — приобретайте готовые пластмассовые емкости для колодцев и не будете знать бед.

Укладка труб

Укладка труб для ливневой канализации

Для ливневой канализации можно использовать обыкновенные канализационные трубы ПВХ диаметром 100-110 миллиметров. Перед их установкой рекомендуется подсыпать траншеи небольшим слоем песка. Не забывайте об угле наклона, его изменять нельзя.

Все готово, можно укладывать трубы и скреплять их между собой. Вспомогательные контуры соединяют с главным с помощью тройников или крестовин.

Не забудьте установить смотровые колодцы. Они необходимы для того, чтобы проводить очистку канализации, если появится такая необходимость. Устанавливают их около каждого фитинга или на расстоянии 40-50 метров на прямолинейном участке. Если ваш загородный участок небольшой, то пары смотровых колодцев будет достаточно. Остается только поставить водосборники, закрыть их декоративными решетками и провести засыпку всей системы.

Все, ливневая канализация готова, и ее можно эксплуатировать. Правда, специалисты рекомендуют перед засыпкой провести контрольный тест.

В колодец на входную трубу подвешивают пустое ведро, а в любой водосборник заливают определенное количество воды. Вода должна пройти по всей системе и собраться в подвешенном ведре

И здесь очень важно, чтобы ее объем остался первоначальным. Если этого не случилось, то нужно найти место проседания трубопровода и устранить неполадку

Такой тест лучше всего провести со всеми водосборниками.

Пошаговое выполнение монтажа ливневки

1. Первый этап характеризуется проведением необходимых вычислений конструирования системы канализации. Сначала следует произвести расчеты, относительно отвода воды от сооружений, поскольку при внушительном ее скапливании, может последовать деформации и разрушения внешних стен постройки. Следующим ходом, производится расчёт водоотвода от площадок с твёрдым покрытием (асфальтированная парковка).
2. Выявив участки, которые нуждаются в отводе воды, следует произвести ряд действий, чтобы там не задерживалась влага. Если рассматривать крышу здания, то с ней вопросов не возникает – ливневая вода собирается водосточной системой. Для сохранения дорожек двора и парковки, от воздействия сточных вод, профессионалы рекомендуют при строительстве делать уклон, и тогда вода будет природным способом уходить в имеющиеся желоба или водоприемники. Отметим что аналогичные устройства перехвата влаги монтируются и под окончаниями водосточных труб, которые вбирают водные потоки, поступающие с крыши постройки.
3. Проведя нужны вычисления и сделав водоотводные желоба и воронки, необходимо произвести работы относительно вывода ненужной влаги в систему очистки стоков или в сторону от дачного (загородного) участка.
4. Отвод к водоприёмникам можно осуществить двумя способами:
   • открытый – вода переходит в специальные отверстия, закрытые в верхнем отделе решетками;
   • закрытый – вода перемещается по системе подземных труб в место сбора и отвода.
5. При установке труб, необходимо руководствоваться тем же принципом укладки, что и с желобами, а именно все конструкции ливневой системы нужно выставлять под определённым уклоном в сторону водосбора. Такой угол вычисляется так же, как и при монтаже наружной канализационной системы.
6. Трубы, относящиеся к водоотводной системе, разрешается сильно не заглублять в землю. Канализация ливневого типа функционирует исключительно в теплое время года, при этом ей не страшно промерзание.
7. Чтобы исключить засорение системы, необходимо произвести монтаж специальных фильтров для сбора крупных частиц мусора. Кроме того, рекомендуется ставить пескоуловители, которые эффективно справляются с функцией фильтрации песчаных частиц. При закрытой прокладке труб, в районе установки фильтров и пескоуловителей, следует произвести монтаж люков и инспекционных колодцев для проведения внеплановой чистки стоков и регламентных работ.

Установленная в правильном порядке ливневая канализация в частном доме своими руками, избавит хозяев частного дома от большого количества луж, подтоплений, слякоти, а также защитит фундамент здания от постепенного разрушения.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

• интенсивность и количество осадков на участке, климатические условия;
• площадь ливневой канализации;
• рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

• самого дождеприемника;
• корзины для дождеприемника разного объема;
• перегородки – сифона;
• внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

Стандартный комплект вы можете увидеть на рисунке ниже.

Строение дождеприемника

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

Пластиковый дождеприемник

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Чугунный дождеприемник

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Виды

Поверхностный водоотвод предназначен для защиты участка от избытка дождевой и талой воды. Такая система особо популярна у домовладельцев, подходящих ответственно к обустройству частной территории и защите строений. Монтаж открытого водоотвода не допускает проседания и разрушения фундамента зданий, асфальтовых покрытий и вымощенных дорожек, защищает корни деревьев от переизбытка влаги.

Поверхностный водоотвод представлен двумя типами:

• линейный;
• точечный.

Линейный водоотвод представляет собой протянутые по территории участка углубленные желоба, смонтированные из пластика или выполненные из бетона. Такая система устанавливается на участках, занимающих большие площади.

Конструкция и схема монтажа систем линейного водоотвода

Точечный водоотвод – это система дождеприемников, соединенных с ливневыми канализациями. Также в эту систему входят приемники песка, предназначенные для предотвращения засорения канализации. О засорах канализации многое знают ребята из компании «Прочистка-МСК».

Сравнивать два этих типа водоотвода нет смысла, каждый из них дополняет друг друга. Специалисты, для более практичного и качественно отведения воды, рекомендуют соединять эти два типа. В таком случае водоотвод будет максимально эффективным.

Конструкция и схема обустройства точечного водоотвода

Как отвести от фундамента талые и ливневые воды

Чтобы защитить фундамент дома от дождевых и талых вод можно применить отмостку. Отвод воды можно осуществить путём установки вдоль отмостки поверхностных дренажных лотков. Стоит помнить, что в весенний период лотки очень быстро забьются, ведь талая вода будет беспрепятственно бежать по замерзшей земле, не впитываясь в неё.

Кроме того, ночью температура понизится, вода замёрзнет, её отвод будет невозможен, а лотки станут бесполезны. Использовать устройство из лотков целесообразней в летний период: ливневые воды будут беспрепятственно попадать с газонов прямо в дренажное устройство. Кроме того, можно своими руками отвести воду практически бесплатно и более эффективно. Этот способ называется создание водоразделов и ландшафтное моделирование.

Для создания водораздела потребуется лишь лопата, грабли и тачка для перевозки земли. Прежде всего, рассчитываются параметры водораздела: форма, длина и ширина. Прямая водораздельная черта проводится на больших территориях: возле частного дома, коттеджа, автостоянки.

Объекты небольших размеров ограничиваются водоразделом в форме дуги, на расстоянии около четырёх метров от начала фундамента. При этом водоотвод осуществляется в кювет или специальный дренажный колодец.

После разметки водоразделов можно приступить к их созданию.

Что такое система ливневой канализации частного дома и какой она бывает

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
• Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

• Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.
• Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.
• Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Устройство водостока для многоквартирного дома

Если течет ливневая канализация в многоквартирном доме, то необходимо обратиться в местную коммунальную службу, которая занимается устранением неполадок. Внутренний водосток представлен следующими компонентами:

• Технологическая воронка ливнеприемника (сложная конструкция).
• Трубные элементы — основные и отводные.
• Выпуск.

Попробуем подробно разобраться, как устроена ливневая канализация в многоэтажном доме. Согласно нормативным положениям, ни один дом не буден сдан в строй до тех пор, пока не будет оборудована ливневая система канализации и водоотведения. Для плоских крыш предусмотрена специальная воронка, которая отвечает за основной водосток. Конструкция воронки включает в себя следующие элементы:

• Фильтр для очистки от скопления засохших листьев.
• Фильтр воздушного типа.
• Прижимной тип фланца.
• Уплотнительное соединение.
• Конструкционная часть воронки.
• Трубный элемент.
• Термический кабель — термокабель.

Классификации водостоков

Согласно общепринятым правилам и нормативным положениям определено 2 основные классификации водостоков, это:

• Самотёчный вариант.
• Сифонный тип.

Основной принцип самотёчного варианта, это сбор и отвод сточной жидкости по желобам, с последующим отводом с уклоном в общую систему. В данном случае происходит лишь частичное заполнение жидкостью работающей системы. Такой вариант имеет невысокий КПД, из –за вероятности заполнения воздухом и водой внутри самой системы. Для того чтобы этот вариант эффективно работал, потребуется монтаж дополнительных труб и водоотводов, причём все комплекты должны иметь больший диаметр, для проведения общей работы всей ливневой системы многоквартирного дома.

Зная, что ливневая канализация в многоэтажном доме это полноценный инженерный комплекс системы водоотведения, многие по праву считают, что сифонный тип будет рациональным и правильным во многих отношениях. Вода в данном случае заполняет полностью систему, создавая своеобразный столб воды. В этой системе задействовано несколько основных компонентов, в частности комплексные элементы приёмников, которые в итоге должны соединяться в горизонтальную часть водосточной системы.  Переход в вертикальное положение осуществляется при использовании специального колена. Многие эксперты считают, что сифонный вариант является оптимальным по многим показателям, при этом при обустройстве такого варианты осуществляются минимальные затраты на расходные материалы.

Особенности сифонной системы

Учитывая популярность сифонного варианта системы водостока, следует отметить, что тот, кто обслуживает ливневую канализацию в многоэтажном доме при эксплуатации и ремонте учитывают следующие факторы и компоненты:

• Климатические характеристики местности.
• Количество выпадающих осадков по сезонам.
• Типовое исполнение кровли.
• Характеристики и параметры постройки здания.
• Какие показатели имеет обратный напор воды.
• Обязательное наличие теплоизоляционного материала, а в некоторых случаях электроподогрев.
• Для снижения шумного режима, необходимо использовать шумоизоляцию специального типа.

Особенности монтажа ливнёвки в многоквартирном доме

Учитывая то, что в разных регионах страны и земного шара климатические условия имеют разные по значениям и параметрам характеристики, при обустройстве инженерной коммуникации производят подробный расчет всех основных и вспомогательных параметров.  Главный параметр, это создание условного наклона, который не зависит от климатических и природных факторов. В любом случае, для холодных регионов предусмотрены различные варианты строительства крыш — инверсионные и классические. Для обоих вариантов необходимо выполнять следующие требования по монтажу:

• Разуклонку для стяжки и плит перекрытия делают с незначительным уклоном, который составляет не более 1-2%.
• На скатных крышах имеется парапет, к которому крепятся желоба, куда стекается первоначально жидкость, после этого она попадает во внутренний коллектор водоотвода.
• Допускается изготовление разуклонки по методу «конверта». В данном случае воронка становится своеобразным независимым объектом водораздела.

Правильное типовое решение для обустройства ливнёвки в многоквартирном доме разрабатывают с учетом основной конструкции дома. В проектных документациях имеется необходимые значения и расчёты, которые предусматривают строительство соответствующего типа крыши в сочетании с общей инженерной системой водоотведения.
