Материалы и расчеты лестницы своими руками из дерева: 3 важных шага

Как выбрать материал?

Существует великое множество вариантов древесины, подходящих для изготовления стремянки. Делая выбор, нужно учитывать не только функциональные особенности будущего изделия (высота, какой вес должна выдерживать, количество ступенек), но и момент хранения. Если переносная лестница будет все время находиться в квартире, и возможности спрятать ее нет, целесообразно придать стремянке декоративный вид. «Квартирную» лестницу желательно сделать такой, чтобы она вписалась в общий интерьер помещения – например, изготовить стремянку в виде стула-трансформера или такую, чтобы ее можно было использовать как подставку для цветочных горшков.

В этом случае нужно выбрать породу дерева, обладающую красивой фактурой и подходящую под остальную мебель, двери или иные элементы дизайна. Готовое изделие также можно покрыть лаком, маслом для дерева или морилкой, а также покрасить в нужный оттенок.

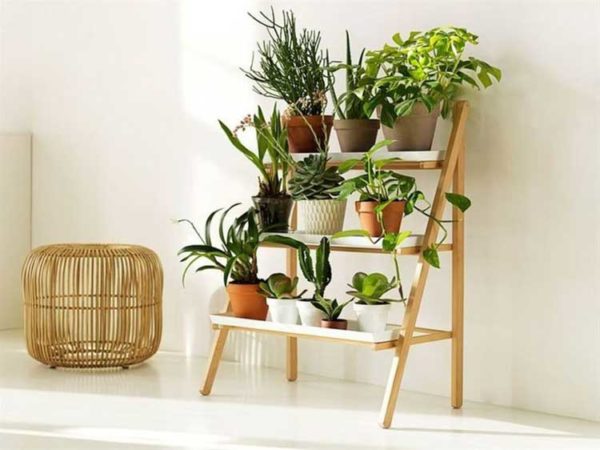

Стремянка, на которой расположены комнатные цветы

Если же стремянка будет скрыта от посторонних глаз, внешние особенности дерева не важны

Гораздо большее внимание нужно уделить его «рабочим» качествам – твердости, устойчивости к растрескиванию и гниению. Самым прочным, долгослужащим, и при этом недорогим деревом считают сосну, и стремянка из сосновых досок будет служить верой и правдой несколько лет, даже если использовать ее на даче или придомовой территории

Приобретая материал для будущей стремянки, нужно понимать, что это конструкция должна выдержать вес взрослого человека, а также каких-то грузов: инструментов, емкостей с краской и подобного. Поэтому древесина должна быть плотной, умеренно сухой, не иметь сколов и тем более, трещин.

Не стоит экономить на материале для стремянки – изделие из некачественного дерева наверняка сломается

Таблица №1. Характеристики популярных пиломатериалов

Древесина	Описание
Сосна	Самый распространенный пиломатериал, который весьма удобен в обработке. Сосна смолистая, поэтому не боится влажности и долго не поддается гниению. Мягкая структура такого дерева хорошо принимает и впитывает различные лаки, морилку или пропитку.
Ель	Легкая и прочная, еловая древесина хороша тем, что очень цепко «держит» всевозможные крепежные материалы – болты, саморезы, гвозди. Ель менее смолистая, нежели сосна, но имеет большее количество сучков. Для изготовления стремянки такая древесина хорошо подойдет.
Дуб	Древесина, которую традиционно используют для изготовления шикарной мебели – оттенок и текстура дуба смотрится роскошно и притягивает взгляд. Дубовая лестница, сделанная на совесть, способна десятилетиями сохранять свои функциональные возможности, но такая древесина слишком дорого стоит, чтобы изготавливать из нее стремянку.
Береза	Плотность и прочность у березовых пиломатериалов средняя, и такие же показатели будут у готового изделия – со временем березовую лестницу может поразить гниль, при чрезмерной сухости воздуха она может растрескаться, также в березе заводятся червоточины. Но, при этом материал неплохо поддается обработке, отлично полируется и впитывает лакокрасочные средства.
Кедр	Это достаточно дорогостоящий материал, но тяжелый, плотный и надежный. При этом кедр хорошо поддается столярной обработке, и изделия из такого дерева могут длительное время эксплуатироваться в неблагоприятных уличных условиях, и с ними ничего не произойдет.
Осина	Это мягкая и податливая древесина с однородной структурой, в которой практически не встречаются сучки. Но, осиновые пиломатериалы считаются пористыми, за счет чего из них плохо получаются мелкие детали. Лестницу из осины легко пилить и собирать, но прослужит она не слишком долгое время.
Липа	Липовые материалы очень любят многие столяры, потому что эта древесина практически не дает финишной усушки, а значит – не трескается и не коробится. При этом структура липового дерева – плотная и вязкая, поэтому готовые изделия не гниют и не мокнут.
Лиственница	Это настолько плотная по структуре древесина, что стройматериалы из нее даже тонут в воде. При этом лиственница практически не поддается гниению, в ней не заводятся жучки-древоточцы. Минус в том, что лиственницу непросто обрабатывать, но для изготовления грубой и массивной стремянки такое дерево подойдет, как нельзя лучше.

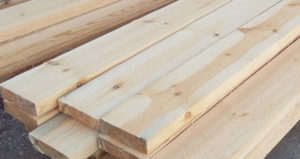

Купленные доски должны несколько дней полежать при комнатной температуре

Бетонная лестница с деревянными ступенями

Несмотря на свою прочность, бетонные сооружения не могут похвастаться красотой. Поэтому такие конструкции принято ламинировать или декорировать деревом. Облицовка древесиной стоит недешево, но результат получается отличным.

Перед тем как приступать к монтажу ступеней, нужно дождаться полного высыхания конструкции. В противном случае обшивка напитается от сырого бетона влагой и деформируется в дальнейшем. Сохнуть лестница должна не менее трех недель.

После полного высыхания бетонной смеси можно приступать к монтажу

Успех операции во многом зависит от того, насколько тщательно подготовлена опалубка. Но даже в лучшем случае появляются перекосы и неровности, которые легко устраняются с помощью стяжки. После ее высыхания поверхность зачищается и обрабатывается грунтовкой.

Для полного выравнивания бетонной поверхности и создания влагоизолирующего слоя на специальную мастику наклеивают листы фанеры, а дополнительное крепление выполняется дюбелями.

Фанера нивелирует возможные геометрические неточности бетонной основы

Проведя подготовительные работы, приступают к монтажу ступеней. Проступи и подступенки присоединяются друг к другу с помощью пазов, проделанных во всех деталях.

Устанавливать ступени начинают с самого нижнего подступенка, который крепится к полу болтами. Их вкручивают в торец детали таким образом, чтобы шляпки торчали на 8 см. Затем их срезают и ставят на полу отметки, куда они встанут.

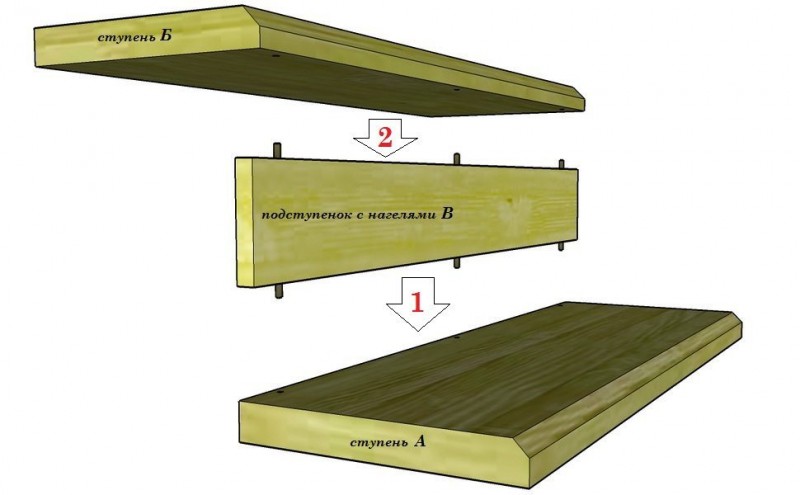

Соединение на нагелях

В отмеченных местах проделывают отверстия и заполняют их эпоксидной смолой. В заключение крепят подступенок. После этого на фанеру с клеем кладут проступь с прикрепленным к ней очередным подступенком. Чтобы изделие лучше приклеилось, рекомендуется использовать груз.

Изготовление деревянных и бетонных ступенек

Самые популярные материалы для крыльца – это дерево и бетон, кроме того, эти материалы хорошо сочетаются между собой. Но перед тем, как приступить к строительству крыльца необходимо залить фундамент под конструкцию, для деревянных – столбчатый, для бетонных – плитный.

Устройство деревянных ступеней

После того, как подготовлен фундамент для крыльца, принимается решение, какое основание у него будет: деревянный косоур либо тетива, бетонный или каменный постамент, металлическая конструкция, кованная или из профилированных уголков и труб.

Способы крепления деревянных ступеней на тетиву

Перед тем, как сделать лесенку из дерева, все детали выпиливаются в размер, тщательно подгоняются поместу, по переднему краю делается фаска, далее, обрабатываются защитными составами, включая торцы и изнаночную сторону.

Фото, как облицевать бетонный постамент, комбинированная отделка

В зависимости от материала для основания выбирается способ крепления. Деревянные ступеньки для крыльца из металла крепятся к основанию специальными шпильками, из бетона – на анкера или длинные дюбеля. Они могут быть встроенными, для этого в баках делается специальный паз, уложенными заподлицо с боками, или немного выпирать по сторонам, обычно такой вид ступеней используется для металлических лестниц, и одномаршевых каменных и бетонных оснований без монолитных перил.

Как залить бетонные ступени

Чтобы залить бетонные прямоугольные или полукруглые ступени крыльца своими руками, необходимо подготовить фундамент, и выстроить опалубку. Монолитные лестницы из бетона заливаются одномоментно с основанием, для этого по бокам устанавливается деревянная опалубка, форма которой в точности повторяет форму лесенок. Далее выполняется армирование с ячейкой 100*100,или 150*150 мм, спереди бока стягиваются досками, по высоте равными подступенку, как показано на фото ниже.

Опалубка и армирующий каркас, фото, как правильно бетонировать ступени наружных крылец

Бетонирование полукруглых и криволинейных конструкций происходит по такому же алгоритму, но сначала на местности очерчивается контур крыльца, вырывается конлован. По всему периметру, с шагом 20-30 см, забиваются двойные колышки либо арматура, между которой просовывается гибкая опалубка для ступеней крыльца, пластиковые полосы либо фанера.

Очень часто бока крыльца устраиваются из кирпича или бутового камня, а внутри конструкции заливаются бетонные ступени. В этом случае боковой опалубкой служит каркас, а спереди из досок выстраиваются ограничители, чтобы придать форму ступеням, внутри устраивается так же армирующий каркас, как на фото.

Важно: Поперечную арматуру необходимо забетонировать в бока, чтобы конструкция не развалилась по швам.

Как правильно сделать комбинированное крыльцо, фото конструкции перед бетонированием

В последнее время строительный рынок предлагает огромное количество готовых бетонных ступенек, которые по своим физико-химическим и эстетическим характеристикам не уступают натуральному камню и керамограниту, а огромный выбор цветов, фактур и форм позволяет подобрать ступени под любое дизайнерское решение. Для монтажа необходимо залить плитный фундамент по форме крыльца, минимальная толщина плиты 100 мм. При необходимости, следует выложить основание из кирпича, на которое и устанавливаются готовые бетонные изделия. Крепятся ступени на цементно-песчаный раствор.

Готовые бетонные детали для крыльца

Надо отметить, что в отделке крыльца можно сочетать самые разные материалы: камень, дерево, металл, ковка, плитка и бетон, главное, чтобы пристройка была выполнена в едином архитектурном стиле с основным зданием

Но это не панацея, при необходимости, и что очень важно, умении сочетать даже несочетаемые материалы, входная композиция может быть эклектична дизайну дома

Из чего состоит лестница

Деревянная лестница – это довольно сложная строительная конструкция. Прежде чем заниматься самостоятельным изготовлением, необходимо изучить устройство конструкции, её детали, для чего они нужны. Основные элементы сооружения:

• косоур;
• тетива;
• ступень;
• подступенок;
• балясина;
• опорный столб;
• шар;
• перила;
• дистанционная втулка.

Косоур

Косоуром называют несущую балку. Балка выглядит в виде наклонной плоскости, в которой сделаны вырезы для опирания на них ступеней и подступенок. Иначе её именуют гребёнкой. Для изготовления гребёнки берут твёрдые породы дерева (дуб, ясень, лиственница и пр.).

Тетива

В отличие от косоура, тетива имеет форму сплошной наклонной полосы. Ступень закрепляется в пазах тетивы своими боковыми торцами. Связующим звеном между ступенями является вертикальный отрезок бруса (дистанционная втулка). Такую форму опорной балки (тетиву) применяют в лестницах, где ступени одной стороной крепятся на примыкающей тетиве к стене.

Проступи

Горизонтальная площадка является непосредственной опорой для ног человека. Проступи опирают на несущие балки (косоуры или тетиву). По своей форме проступи кроме ровной кромки бывают радиусными и забежными.

Радиусная

Передняя кромка ступени имеет криволинейную форму. Это может быть сектор круга, иметь закруглённые углы или волнообразную переднюю линию.

Забежная

проступь делают со скошенными краями в плане. Забежные ступени служат в качестве переходных конструкций для формирования поворотов лестничного марша. Проступи симметричны биссектрисе угла поворота лестницы.

Подступенок

Немаловажный элемент выступает в роли дополнительного ребра жёсткости для ступени. Своей поверхностью подступенок закрывает пространство между ступенями. Крепят его через дистанционную втулку. Элемент может принимать криволинейную форму в соответствии с криволинейной проступью.

Под радиусную ступень устанавливают подступенок, повторяющий изгиб проступи. Выгнутый подступенок устанавливают также под изогнутую площадку между маршами лестницы.

Балясины

Это промежуточные опоры для перил. Кроме ограждающей функции, балясины несут эстетическую нагрузку. Заполненное пространство между ступенями и перилами может быть в виде различных по форме выточенных фигурных столбиков – окрашенных или покрытых лаком.

Опорные столбы

Столбы несут на себе основную нагрузку от перил и балясин. Их ставят в начале и конце марша, а также по краям площадок между маршами. Опоры делают в виде резных или точёных столбиков, гармонирующих с общим фасадом ограждения лестницы из балясин.

Шар

Точёное украшение венчает опорный столб. Деталь несёт декоративную функцию и закрывает собой верхушку вертикальной опоры.

Перила

Очень важный горизонтальный опорный элемент деревянной лестницы. Перила позволяют устойчиво передвигаться человеку по лестнице, выступая в роли дополнительной опоры для рук. Зная «заносистый» характер древесины, перила шлифуют до состояния идеальной гладкой поверхности.

Дистанционная втулка

Брусок служит промежуточной опорой в конструкции площадок между маршами и между проступями. Он может иметь различные размеры, в зависимости от габаритов основных деталей лестницы.

Инструменты и материалы

Чтобы сделать переносную лестницу, первым делом надо выбрать строительный материал. Учитывая условия ее эксплуатации, он должен иметь высокую степень износостойкости.

Для этих целей используют преимущественно хвойные породы дерева, сочетающие в себе прочность, низкую стоимость. Однако профессионалы советуют раскошелиться один раз, но купить качественные дубовые или кленовые брусья. Срок их эксплуатации гораздо больше, чем хвойных.

Для работы также понадобится небольшой набор инструментов и материалов:

• пила;
• саморезы;
• шуруповерт;
• рулетка;
• антисептик;
• клей по дереву;
• башмаки из резины для упора.

Плюсы и минусы деревянной лестницы

Конструкция из древесины имеет ряд неоспоримых преимуществ над покупными металлическими вариантами:

1. для ее изготовления используют экологически чистый материал;
2. изделие легко собрать самостоятельно;
3. поддается легкой обработке, не требуя при этом большого количества дополнительных средств, обойтись можно лишь лаком или краской.
4. благодаря естественной красоте дерева лестницу можно использовать в качестве элемента декора для создания стильного интерьера.

Приставная лестница легка для переноски и абсолютно экологична

Несмотря на высокую популярность среди дачников и владельцев частных домиков, у изделия есть некоторые минусы. Основными недостатками считаются:

1. низкая грузоподъемность – такие конструкции выдерживают, как правило, не более 120-150 кг;
2. неустойчивость – деревянные стремянки в этом смысле более предпочтительны;
3. подверженность воздействию внешних климатических факторов: резкие перепады температуры, влага и солнечные лучи делают свое дело – лестница со временем начинает гнить, рассыхаться, скрипеть под ногами.

Чтобы продлить срок эксплуатации изделия, его нужно хранить не на улице под открытым небом, а в помещении с умеренно влажным воздухом и постоянной температурой. Кроме того, следует позаботиться о ее защите с помощью различных средств: пропиток, антисептиков, лаков или красок.

Варианты конструкции и формы

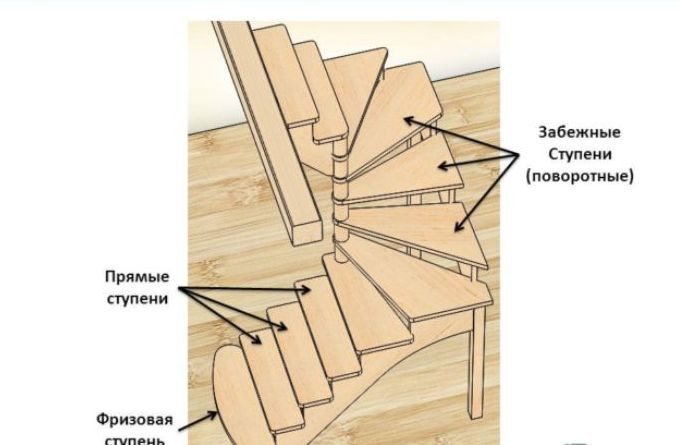

Ступенька – главная составная часть лестничного марша. По рекомендации специалистов, минимально допустимое количество ступеней в лестнице – 3, а максимальное – 18. Есть три главных критерия, которые определяют вид ступеней.

По месту расположения:

• Фризовые – бывают верхние и нижние. Первая заканчивает подъем на верхнем уровне, а вторая – начинает его на нижнем.
• Рядовые – все остальные ступени, образующие марш.

По геометрии:

• Прямые – рядовые элементы, имеющие по всей длине проступи равную глубину. Из них состоит преобладающее количество маршевых лестниц, особенно это касается прямых подъемов.
• Забежные – элементы, используемые при моделировании поворотных маршей. Они применяются в винтовых сооружениях и имеют неодинаковую глубину проступи: более узкую у внутреннего края и более широкую с противоположной стороны.

Виды ступеней

В зависимости от наличия или отсутствия подступенков лестницы бывают:

• Открытые – имеют ступени, в которых имеется только горизонтальная часть или проступь. Расстояние между конструктивными элементами остается незаполненным.
• Закрытые – имеют ступени с подступенками.

Кроме того, элементы лестничного марша отличаются друг от друга по форме:

1. Прямые. Они имеют вид прямоугольника. Данный вид не рекомендован для винтовых конструкций. Крепить такие элементы можно любым способом.
2. Круглые характеризуются радиальными краями. Их используют часто для оформления крыльца на улице и в качестве самой нижней ступени при подъеме.
3. Полукруглые ступени применяют также при входе в дом с улицы. С одной стороны у них полукруг, а с другой – прямая линия.
4. Элементы в форме трапеции образуют конструкцию винтовых лестниц и поворотных моделей лестниц.

Ступени изготавливаются из разных материалов: древесины, бетона, металла, стекла, кирпича, шпонированной фанеры. По мнению специалистов, проще всего работать с деревом: заготовки делаются легко и инструменты для их изготовления достаточно просты в обращении.

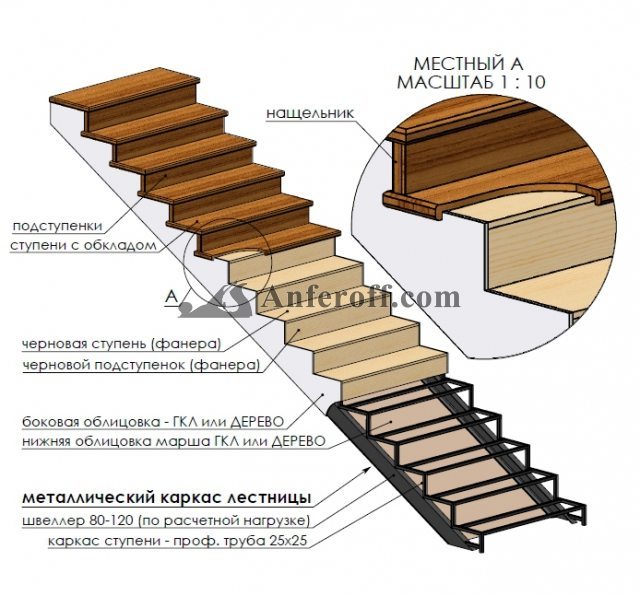

Лестница из металла с деревянными ступенями

Деревянные элементы крепятся к металлическому основанию с помощью отверстий, проделанных на расстоянии 150 мм. При этом необходимо сделать отступ от края 20 мм.

Подложка из фанеры позволит устранить погрешности, возникшие при сварке металлических элементов

При сварке металлических составляющих могли быть допущены погрешности, которые стали причиной незначительных перепадов высоты. В таком случае для устранения неровностей к каркасу приклеивают подложку. Для этого подойдет фанера толщиной 10 мм.

Облицовка металлической конструкции

Чтобы подложка была надежно зафиксирована, дополнительно используют саморезы. Монтажная пена не подойдет для этих целей. После застывания она начнет крошиться под воздействием нагрузки, что повлечет за собой расшатывание ступеней.

Проступь из дерева прижимается к фанере струбцинами и крепится саморезами. Чтобы лестница с металлическим каркасом имела привлекательный вид, мастера советуют делать ступени с выступами. Они будут скрывать некрасивый металлический каркас.

Сборка и установка

Рассмотрим подробно, как собрать деревянную лестницу своими руками на примере простой конструкции с косоурами, подробно останавливаясь на каждом этапе.

Порядок

При сборке лестницы важно придерживаться такого порядка действий:

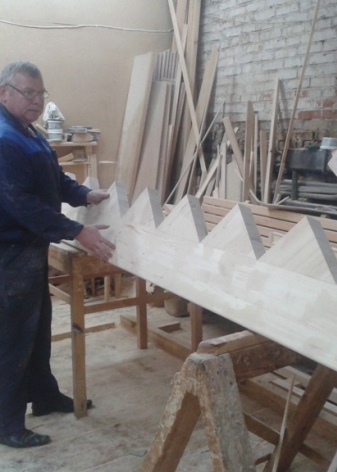

• Балку, предназначенную для таких деталей, как косоуры, надо подрезать до длины будущего сооружения. Кроме того, с нижнего края следует срезать участок с толщиной, соответствующей толщине 1 проступки.
• Далее нужно сделать пропилку в косоуре для фиксации ступеней. Нужно отметить высоту ступенек, а также ширину проступи при помощи угольника. Перенесите выявление значения на балку, а потом выпилите ненужный участок.
• Прижмите получившийся косоур к его нужному месту. Край сверху данной детали должен находиться на одном уровне с полом второго этажа. Во время нахождения косоура на своем месте нужно убедиться в горизонтальности выпилов, подготовленных для ступенек.

• Когда один косоур будет изготовлен и выверен, по его образцу нужно сделать следующий. Учтите, что косоуров в конструкции может быть 2, 3 или больше – все зависит от строения лестницы.
• Прошкурьте косоуры, а потом соедините друг с другом. Для этого надо проделать выпил в верхней и нижней частях, а затем закрепить их на толстой балке с использованием анкерных болтов. Косоуры также допустимо прикрепить и к стене.
• Далее нужно взять досчатые материалы для подступенек и распилить их в соответствии с проделанными расчетами. Получив заготовки, отшлифуйте их и прикрепите к косоурам на саморезы.
• Далее нужно заняться проступами. Доску так же нужно распилить в соответствии с чертежом, а затем отшлифовать. После этого их внешний край надо фрезеровать для получения покрытия полукруглой формы. Далее проступи надо прикрепить к выделенным для них участкам с помощью саморезов.
• Далее на шпильки присоединяем балясины и ставим перила.

К укладке ступенек следует приступать, начиная с нижнего марша. Сначала к опорным деталям прикрепляются подступенки, а потом кладутся проступи.

На данном этапе очень важно пользоваться уровнем, чтобы конструкция получилась ровной. На этом изготовление и сборка конструкции завершены

Способы

Существует несколько способов фиксации лестниц разного типа:

• Прямая одномаршевая лестница крепится так: ее верхний конец прикрепляется к перекрытию, а нижний фиксируется на полу первого этажа. Подобная конструкция не нуждается в промежуточной фиксации.
• Если лестница оснащена поворотом, то ее прикрепляют к стене.

• Лестница с двумя поворотами требует и вспомогательного крепления на полу и верхнем конце марша, и крепежа на опорном столбе.
• Для лестниц с более замысловатыми конструкциями с поворотами и разветвлениями нужно сформировать сквозные крепежи на тетиве, косоурах и ступеньках.

В роли фиксации для лестниц применяются следующие типы крепежа:

• клеевой;
• механический;
• шировой.

Рекомендации

Если вы выбрали для конструирования сооружения сосну, то вам нужно учесть, что данная порода является самой мягкой среди прочих, поэтому не может похвастаться достаточными прочностными характеристиками. Перед непосредственной сборкой все детали из древесины необходимо обработать защитными составами (специальными антисептиками). Покрывать лестницу защитными средствами нужно как в разобранном, так и в собранном состоянии. Разумеется, в первом случае промазка будет более тщательной и скрупулезной, так как речь будет идти о недоступных участках будущего сооружения.

Если вы решили окрасить лестницу из древесины, то вам надо предоставить для этого подходящие условия – красить такие объекты нужно в чистоте, можно использовать краскопульт. Обычно лестницы собираются после покраски и высыхания всех деталей.

Чтобы лестница не деформировалась и не потеряла своей привлекательности, она должна находиться в помещении, в котором держится оптимальная температура и умеренная влажность. Если не обращать внимания на данный нюанс, то натуральный материал может покрыться плесенью и начнет гнить.

Особенности лестниц из древесины

Деревянные резные лестницы становятся идеальным выбором. Неудивительно, ведь у них эстетически красивый внешний вид и это выгодно в плане ценовой политики.

Преимущества

У подобных конструкций есть множество достоинств, которые откроют невероятные возможности перед владельцами загородных коттеджей:

1. Можно выбирать самые разные дизайнерские решения для того, чтобы осуществить работы собственноручно. Естественно, что чем труднее будет схема, тем больше требуется навыков. Это касается и процесса нанесения чертежей на бумагу, и непосредственного конструкционного размещения внутри помещения.
2.  Материал экологически чистый – это помогает без риска для здоровья домашних преображать пространство.
3. Выгодная политика цен – если человек живет недалеко от леса, то для реализации задуманного на материал вовсе не потребуется тратить финансы. Можно попросту договориться с лесниками или своими руками (если есть разрешение) требуемое дерево. Этот вариант материала помогает тратить минимальное количество материалов при максимальной пользе для «крепости».
4. Разные вариации оформления – если человек, который своими руками делает проект и монтаж лестницы, имеет делать резьбу по древесине, то можно делать настоящие шедевры, который дополняет и преображает помещение.
5. Простота монтажа – по сравнению с металлическими лестницами, стеклом и иным материалом, деревянные конструкции простые в обустройстве. По инструкции, которая взята из Интернета или журнала, можно без труда произвести задуманное.

Далее минусы.

Недостатки

Это наиболее популярные недостатки изделий из древесины, и все же, если знать про них, получится предостеречь себя и получить от задумки исключительно пользу.

Защитная обработка деревянной приставной лестничной конструкции

Чтобы деревянная лестница приставного типа продолжительное время сохраняла свой внешний вид, конструкцию обрабатывают специальными средствами для защиты древесины. Вещества препятствуют проникновению в волокна дерева бактерий и микроорганизмов. Поэтому материал не загнивает и у него не уменьшается прочность.

Для обработки применяют пропитку глубокого проникновения и лаки по дереву. Порядок их использования следующий:

1. Сначала наносится пропитка тонким слоем. Для её неполного высыхания требуется от 1 до 2 часов.
2. Потом конструкция покрывается вторым слоем пропитки. За 2 часа нанесённый материал также частично просыхает.
3. Затем деревянный инвентарь обрабатывается лаком, благодаря которому у приспособления улучшится внешний вид. Поверхность лестницы начнёт блестеть. Обработанная конструкцию можно будет использовать через 24 часа.

Защитная обработка приставной складной лестницы из дереваИсточник stroiremdoma.ru

Если изделие периодически повторно покрывать лаком, деревянным незаменимым приспособлением на дачном участке можно будет пользоваться 10 и более лет.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Стул-лестница трансформер: инструкция по самостоятельному конструированию

При проектировании стула-стремянки трансформера своими руками, чертежи – это первое, чем предстоит вооружиться. От того, насколько корректными являются расчеты, зависит не только финальный вид изделия, но и его важнейшие характеристики: удобство, прочность и устойчивость.

Поскольку такой стул служит в первую очередь предметом мебели, он должен стать удачным дополнением интерьера. Кроме того, подобный табурет выполняет функцию миниатюрной лестничной конструкции. Он поможет легко добраться до полок, располагающихся на высоте, а также станет очень ценным помощником в процессе замены лампочек в люстре.


На заметку! От стремянки деревянный стул-трансформер отличает то, что для пользования ступенями понадобится перевернуть изделие, точнее, установить одну его половину на противоположную.

Стул-лестница трансформер не только функциональное изделие, но также интересная деталь интерьера.

Можно сконструировать такой стул, обладая хотя бы минимальными навыками работы с древесиной. Это связано с тем, что обработка некоторых его элементов происходит с помощью фрезеровочного станка либо дрели со специфическими насадками. В данном случае гораздо важнее рассчитать необходимые показатели так, чтобы после сборки все сошлось до миллиметра.

Планируемый для изготовления своими руками деревянный стул-стремянка трансформер может характеризоваться произвольной конфигурацией.

Однако при этом необходимо вычислить следующие показатели:

• длину опорных ножек;
• высоту спинки;
• количество ступеней;
• габариты ступеней;
• размер сиденья.

При формировании чертежа стула-стремянки следует учитывать, что от длины опорных ножек зависит степень высоты изделия при его эксплуатации. Дополнительно могут быть установлены более длинные ножки, которые размещаются под углом для повышения устойчивости конструкции.

Составление подробного чертежа — первый этап в изготовлении изделия.

Что касается спинки, она должна быть расположена таким образом, чтобы в том положении, когда изделие превращается в стремянку, она находилась на полу вровень с базовой опорой, под прямым углом по отношению к поверхности.

Сиденье разбивается на несколько частей для возможности складывания конструкции. При этом лучшим вариантом для соединения половинок сиденья являются рояльные петли. Количество ступеней зависит от того, какова итоговая высота изделия. Зачастую их не больше 5 штук.

Чтобы не переживать о том, что ножки стула могут попросту выйти из пазов, не выдержав нагрузки, рекомендуется дополнительно применять металлические прутья, оснащенные гайками, выполняя стяжку деталей по бокам.

Плюсы и недостатки приставной лестницы из дерева

Все лестничные изделия обладают определёнными достоинствами. Однако они также имеют некоторые недостатки. Приставные конструкции не являются исключением. К преимуществам деревянных приставных лестниц, которые считаются классическими моделями, относится:

• высокий уровень мобильности, что позволяет при необходимости перемещать приспособления для выполнения требуемых задач в разных местах;
• низкая себестоимость и демократичная цена готовых изделий по сравнению со стационарными конструкциями такого же назначения;
• небольшой вес, облегчающий процесс смены места локализации инвентаря.

Приставную лестницу можно без труда переносить по участкуИсточник livemaster.ru

К преимуществам также относится долговечность, если приспособление было изготовлено при соблюдении всех правил. Кроме того, такое деревянное изделие – это экологически чистый инвентарь. Используемый материал натурального происхождения позволяет проводить её простую сборку и выполнять лёгкую обработку во время производства приспособления при использовании доступных лакокрасочных средств.

Перед тем как сделать приставную лестницу, необходимо помнить о её важных достоинствах. Нужно также знать минусы конструкции:

• небольшая опорная площадь, что не позволяет приспособлению иметь хорошую устойчивость;
• низкая грузоподъёмность, которая обычно составляет максимум 150-200 кг;
• неудобная эксплуатация из-за отсутствия перил, наличия узких ступеней, а также при необходимости перемещения конструкции в гору.

Приставная лестница из дерева может гнить при несоблюдении технологии обработки. Кроме того, древесине свойственно со временем рассыхаться. Не нужно также забывать, что на материал отрицательно воздействует нестабильная температура. Даже с учётом недостатков такие приспособления остаются популярными у домовладельцев.

В сыром помещении приставная лестница может начать гнитьИсточник a.d-cd.net
