Как собрать лазерный гравёр своими руками: способы, материалы, инструкции

Требования к DVD-приводу

Как было сказано выше, очень важно, чтобы лазерный диод в устройстве был в рабочем состоянии. Поэтому не лишним будет удостовериться в этом

В ином случае комплектующие придётся покупать у людей, занимающихся продажей запчастей.

Также следует обратить внимание на марку изделия. Устройства от фирмы Samsung не подходят для создания лазера

Причина кроетсяв отстутствии специального корпуса, из-за которого диод особенно подвержен механическим повреждениям, загрязнению и тепловым нагрузкам. Его вполне возможно сломать простым прикосновением руки. Наилучший вариант — дисководы от компании LG. Помимо защиты оптического диода, в них устанавливаются кристаллы различной мощности. Это позволяет знать, какой мощностью будет обладать сам лазер.

Помимо работоспособности диодов и марки изделия, также необходимо учитывать тип DVD-привода. Обычный дисковод предназначен сугубо для считывания информации с носителя. Поэтому для изготовления лазера потребуется записывающий дисковод, в котором имеется инфракрасный излучатель.

Резюмируя, можно выделить 3 основных требования к дисководу:

• Устройство может записывать информацию на диск (записывающие модели).
• Лазерные диоды в рабочем состоянии.
• Имеется защита диодов (дисковод не от компании Samsung).

Есть вполне работоспособные решения, изготовление займет один выходной день

Как извлечь лазерный полупроводник из привода, объяснять не требуется, если вы умеете «делать вещи» руками – это не трудно. Главное – подобрать прочный и удобный корпус. К тому же, «боевой» лазер, пусть и маломощный, требует охлаждения. В случае с DVD приводом достаточно пассивного радиатора.

Корпус-рукоятку можно выполнить из двух латунных гильз от пистолета. Подойдут стреляные патроны от «ТТ» и «ПМ». Они имеют небольшую разницу в калибре, и отлично входят друг у друга.

Высверливаем капсюли, и на место одного из них устанавливаем лазерный диод. Латунь гильзы послужит отличным радиатором.
Остается подключить питание 12 вольт, например, от порта USB вашего компьютера. Мощности хватит, в компьютере привод запитан от того же блока питания. На этом все, лазерная гравировка своими руками в домашних условиях практически из мусора.
Если вам необходим координатный станок – можно закрепить прожигающий элемент на готовом позиционирующем устройстве.

Лазерный гравер из принтера с засохшей чернильной головкой – прекрасный способ вернуть жизнь сломанному агрегату.

Немного поработать с подачей заготовки вместо бумаги (для плоской фанеры или металлической пластины это не проблема), и у вас есть практически заводской гравер. Программное обеспечение может и не понадобиться – используется драйвер от принтера.

При наличии схемы, вы просто подключаете сигнал подачи чернил на вход лазера, и «печатаете» на твердых материалах.

Делать мощный лазер из DVD-RW привода своими руками(часть 2-монтаж)

Всем привет! В прошлой статьи мы уже сказали демонтаж DVD-RW и сегодня мы будем изучать монтаж лазер. Сечай давайте начнём!

Сборка схемы

Это является важным шагом, если допускать ошибку в этом шаге, то нам пришлость начать с азов. Теперь перейдем к схеме. Она необходима для контроля мощности лазера. В противном случае он просто сгорит мощные лазерные указки купить.

Мы не заморачивались и сделали навесной монтаж.

Питание

Это тоже важно. Безусловно, лазер не будет работать, если без питания

Питать нужно от 3,7в. Для переносного Мощная Зеленая лазерная указка 300mw отлично подойдут аккумуляторы от мобильных телефонов, соединенные параллельно.

Мы же воспользовались стабилизированным блоком питания.

Предостережение

Следует заранее предупредить о безжалостности лазера к сетчатке глаза. При работе с Зеленая лазерная указка 100 мвт купить нужно обязательно пользоваться специальными очками. Вы спросите, зачем я это все пишу, ведь все равно никто этого делать не будет? Ну а вдруг! Вдруг найдется хоть один разумный человек и наденет таки специальные очки при обращении с лазером. И один или даже два глаза эти строки спасут!

У нас же таковых очков не оказалось и мы все делали на свой страх и риск. А вот красные очки, в отличие от очков для безопасности, позволят лучше увидеть сам Зеленая лазерная указка 20 мвт.

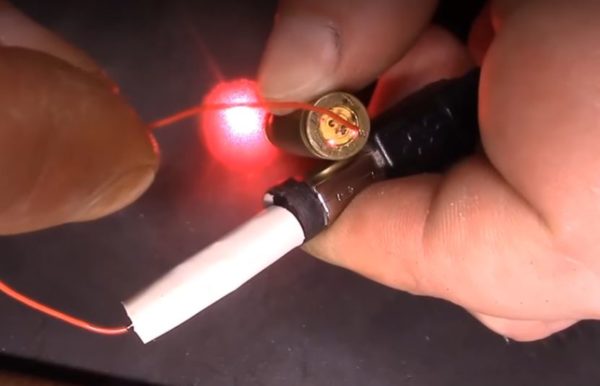

Пробный запуск Подключив питание, видим потребление 200мА и пучок яркого света.

В темноте работает как фонарик.

Линза для фокуссировки Луч получился совсем не «лазерный». Нужна линза для регулировки фокусного расстояния. Для начала вполне подойдет линза из того же привода.

Через линзу получается сфокусировать луч, но без жесткого корпуса занятие утомительное.

О монтаже достаточно окочилось, в части 3 будет заканчивать всё.

https://lasersru0529.mypage.ru/sam_delat_moshnuu_lazeruu_ukazku_za_vecherchast_2.html

https://lasersru0529.myblog.by/2015/08/21/sam-delat-moshhnuyu-lazeruyu-ukazku-za-vecherchast-2/

https://lasersru.moyblog.net/2015/08/21/laser-pointer-will-be-wearing-cat-trauma/

О лазерном диоде:

Как правило, лазерный диод это миниатюрное устройство с тремя (рисунок №2) или четырьмя ножками в зависимости от типа.

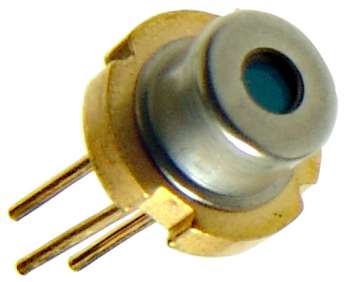

Рисунок № 2 – Внешний вид лазерного светодиода с тремя ножками

Почему три ножки? Дело в том что внутри корпуса находится кроме лазерного излучающего диода ещё и фотодиод рисунок №3.

Риснок №3 – Схема лазерного светодиода

Фотодиод предназначен для того чтобы управлять (регулировать или ограничивать) током лазера. Конструктивно это выглядит так: рисунок №4.

Рисунок №4 – Лазерный диод вразрезе.

Маломощные лазерные диоды эксплуатируются с напряжениями в несколько вольт и силой тока в диапазоне примерно от 50 до 80 мА. Указанный в соответствующих паспортах на них (Datasheet). Например рабочий ток (50-60 мА) ни в коем случае нельзя превышать! Опасны также им­пульсные перегрузки

Поэтому при питании лазерного светодиода нужно принимать во внимание то, чтобы такие пики отсутствовали. Надежнее всего использо­вать в качестве источника питания для диода не блок питания, а батареи

Но это не всегда подходит – особенно если вы хотите сделать стационарную установку.

Итак, если вы желаете подключить ваш лазерный диод (ЛД) к не стабилизированному (простому) блоку питания рекомендую воспользоваться схемой рисунок №5:

Рисунок №5 – Схема подключения ЛД к нестабилизированному источнику питания

С1– 10 мкФ С2 – 47 пФ С3,С4 – 10 нФ R1 – 10 К R2 – 1,5 К R3 – 33 Ом VT1 – ВС548 VT2 –BD675 VD1 – Лазерный диод VD2 – 3,3 В/ 1,3Вт Благодаря такому подключению лазерного диода можно предотвратить его выход из строя. Падение напряжения на резисторе R2 открывает транзистор VT 1, он управляет током базы транзистора VT 2. В контуре регулирования ток фотодиода колеблется около 400 мкА. Конденсатор С4 устраняет импульсные помехи, а емкостной делитель напряжения, состоящий из конденсаторов С2 и СЗ, обеспечивает запуск процесса регулирования сразу при подаче напряжения питания.

Мощный лазер своими руками за один вечер

Мощный лазер своими руками за один вечер

Кратко. Здравствуйте дамы и господа. Сегодня я открываю серию статей, посвященных мощным лазерам, ибо хабрапоиск говорит, что люди ищут подобные статьи. Хочу рассказать, как можно в домашних условиях сделать довольно мощный лазер, а также научить вас использовать эту мощь не просто ради «посветить на облака». Предупреждение! В статье описано изготовление мощного лазера (300мВт ~ мощность 500 китайских указок), который может нанести вред вашему здоровью и здоровью окружающих! Будьте предельно осторожны! Используйте специальные защитные очки и не направляйте луч лазера на людей и животных! Узнаём. На Хабре всего пару раз проскакивали статьи о портативных лазерах Dragon Lasers, таких, как Hulk. В этой статье я расскажу, как можно сделать лазер, не уступающий по мощности продаваемым в этом магазине большинству моделей. Готовим.Для начала нужно подготовить все комплектующие:

• — нерабочий (или рабочий) DVD-RW привод со скорость записи 16х или выше;
• — конденсаторы 100 пФ и 100 мФ;
• — резистор 2-5 Ом;
• — три аккумулятора ААА;
• — паяльник и провода;
• — коллиматор (или китайская указка);
• — стальной светодиодный фонарь.

Это необходимый минимум для изготовления простой модели драйвера. Драйвер — это, собственно, плата которая будет выводить наш лазерный диод на нужную мощность. Подключать напрямую источник питания к лазерному диоду не стоит — выйдет из строя. Лазерный диод нужно питать током, а не напряжением. Коллиматор — это, собственно, модуль с линзой, которая сводит всё излучение в узкий луч. Готовые коллиматоры можно купить в радиомагазинах. В таких уже сразу имеется удобное место для установки лазерного диода, а стоимость составляет 200-500 рублей. Можно использовать и коллиматор из китайской указки, однако, лазерный диод будет сложно закрепить, а сам корпус коллиматора, наверняка, будет сделан из металлизированного пластика. А значит наш диод будет плохо охлаждаться. Но и это возможно. Именно такой вариант можно посмотреть в конце статьи. Делаем. Сначала необходимо добыть сам лазерный диод. Это очень хрупкая и маленькая деталь нашего DVD-RW привода — будьте аккуратны. Мощный красный лазерный диод находится в каретке нашего привода. Отличить его от слабого можно по радиатору большего размера, нежели у обычного ИК-диода. Рекомендуется использовать антистатический браслет, так как лазерный диод очень чувствителен к статическому напряжению. Если браслета нет, то можно обмотать выводы диода тонкой проволочкой, пока он будет ждать установки в корпус. По этой схеме нужно спаять драйвер.

Не перепутайте полярность! Лазерный диод также выйдет из строя мгновенно при неправильной полярности подводимого питания. На схеме указан конденсатор 200 мФ, однако, для портативности вполне хватит и 50-100 мФ. Пробуем. Прежде чем устанавливать лазерный диод и собирать всё в корпус, проверьте работоспособность драйвера. Подключите другой лазерный диод (нерабочий или второй, что из привода) и замерьте силу тока мультиметром. В зависимости от скоростных характеристик силу тока нужно выбирать правильно. Для 16х моделей вполне подойдет 300-350мА. Для самых быстрых 22х можно подать даже 500мА, но уже совсем другим драйвером, изготовление которого я планирую описать в другой статье. Выглядит ужасно, но работает! Эстетика. Собранным на весу лазером похвастаться можно только перед такими же сумасшедшими техно-маньяками, но для красоты и удобства лучше собрать в удобный корпус. Тут уже лучше выбрать самому, как понравится. Я же смонтировал всю схему в обычный светодиодный фонарь. Его размеры не превышают 10х4см. Однако, не советую носить его с собой: мало ли какие претензии могут предъявить соответствующие органы. А хранить лучше в специальном чехле, дабы не запылилась чувствительная линза. Это вариант с минимальными затратами — используется коллиматор от китайской указки:

Использование фабрично-изготовленного модуля позволит получить вот такие результаты:

Луч лазера виден вечером:

И, разумеется, в темноте:

Возможно. Да, я хочу в следующих статьях рассказать и показать, как можно использовать подобные лазеры. Как сделать гораздо более мощные экземпляры, способные резать металл и дерево, а не только поджигать спички и плавить пластик. Как изготавливать голограммы и сканировать предметы для получения моделей 3D Studio Max. Как сделать мощные зеленый или синий лазеры. Сфера применения лазеров довольно широка, и одной статьёй тут не обойтись

Внимание! На забывайте о технике безопасности! Лазеры — это не игрушка! Берегите глаза!

Как сделать гравер из DVD-привода

Из DVD-привода изготавливают лазерный гравер или ЧПУ станок. Чтобы сделать самодельный инструмент, потребуется:

• отладочная плата с USB-кабелем;
• DVD или CD;
• фанера толщиной 6-10 мм;
• саморезы по дереву;
• лазерный модуль;
• джойстик;
• компьютерный блок питания;
• полупроводниковые триоды TIP120 или TIP122;
• резистор 2200 Ом;
• провода для соединения;
• электролобзик;
• дрель;
• свёрла по дереву 2, 3 и 4 мм;
• паяльник;
• канифоль;
• гайки и шайбы 4 мм;
• винт 4X20 мм.

Процесс изготовления ручного гравера следующий.

1. DVD или CD приводы разбирают, вынимая внутренний механизм.
2. Удаляют оптику и плату механизма.
3. Отрезают провод, отходящий от шагового двигателя. На его место припаивают провода.
4. Из фанеры вырезают квадрат со стороной 8 см и приклеивают его на один из приводов.
5. К другому приводу крепят пластинку, на которую будет устанавливаться лазер. Для этого подойдут и фанера, и пластик.
6. Корпус гравера изготавливают по шаблонам, распечатанным на принтере. В качестве материалов используют фанеру или пластмассу. В заготовках просверливают отверстия, в которые будут вкручиваться саморезы.
7. В получившихся деталях проделывают отверстия для крепления приводов. Точной разметки нет, так как механизмы бывают разных размеров и могут располагаться различными способами.
8. Заготовки соединяют саморезами, предварительно просверлив отверстия 2 мм, чтобы фанера не треснула. Пластиковые детали соединяют железными уголками и винтами.
9. Для придания красоты внешнему виду инструмента гравер ошкуривают и красят. Можно использовать аэрозольные или акриловые краски.
10. От блока питания отрезают колодки. Замыкают зелёный и чёрный провода. Скручивают либо ставят между ними выключатель для удобства.
11. Далее выводят красный, жёлтый и чёрный провода, чтобы подключить нагрузку.
12. Гравер крепят к блоку питания при помощи двухстороннего скотча.
13. К отладочной плате крепят джойстик и кнопку, затем выводят провода и крепят к фанерному корпусу.
14. Для того чтобы правильно разместить электрику, используют специальные схемы.
15. Лазер подключают через транзисторы. Чтобы лазер прочно крепился, его прикручивают к пластиковой пластине. Сначала крепится радиатор охлаждения, затем внутрь вставляется лазер, который затем фиксируют винтами. Далее эту конструкцию закрепляют на корпус гравера.
16. Затем скачивают программное обеспечение для Aurdino. Лучше скачивать новую версию, чтобы механизм работал исправно.

11фотографий

Также создание гравировального станка из DVD-привода требует не только аккуратности, но и знаний в электрике, а также осведомлённости в программных обеспечениях. Ведь нормальная работа ЧПУ станка зависит от настройки программ, при помощи которых задаются задачи выполнения для гравера.

Делаем мини-дрель из моторчика

Случается, что в домашних условиях требуется сделать маленькие отверстия в дереве либо пластике, при этом сверла от дрели не подходят. В таких случаях поможет самодельная мини-дрель из моторчика. С ее помощью может также выполняться гравировка по дереву. А если присутствует интерес к радиолюбительству, то используя созданный инструмент можно сверлить и резать платы.

Чтобы создать самодельное приспособление, потребуется взять миниатюрный электродвигатель от старого магнитофона. Подойдут даже различные модели моторчиков от детских игрушек. Если в качестве привода использовать мини-двигатель от магнитофона на 12 V, то еще потребуются такие материалы и детали:

• блок питания или несколько батарей (аккумулятор) с выходом 12 V;

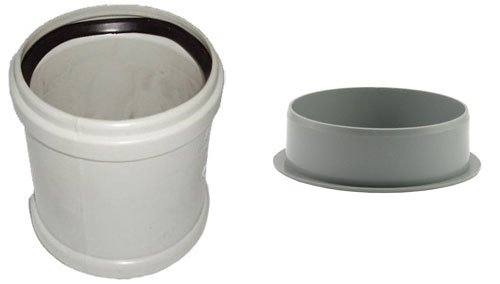

• отрезок трубы из пластика (около 10 см длиной) таким сечением, чтобы внутрь можно было вставить миниатюрный электромотор;
• термоустойчивый клей;
• кнопка включения;
• проводки для электрических соединений.

Мини-дрель своими руками собирают, действуя по следующему алгоритму:

• с помощью электродрели или ножа в трубке делают отверстие под переключатель;
• смазывают моторчик клеем, чтобы зафиксировать его внутри будущего корпуса;

• вставляют электродвигатель в трубку;
• любой из проводов, по которым осуществляется питание моторчика, высовывают в просверленное в корпусе ранее отверстие, а другой конец оставляют с задней стороны корпуса;

• в отверстие под кнопку вставляют один проводок от блока питания;
• припаивают с помощью паяльника к высунутым концам переключатель, аккуратно изолируя при этом контакты;

оставшиеся с торца трубки два проводка (от кнопки и моторчика) подсоединяют к разъему для подсоединения блока питания;

• отрезают горлышко от любой пластиковой бутылки;
• делают в крышке по центру отверстие под разъем и склеивают данные детали;
• приклеивают горлышко к трубке;

подключают собранную мини дрель к блоку питания;

нажатием кнопки проверяют работоспособность самоделки.

Вольтаж питающего блока следует подбирать, чтобы он соответствовал рабочему напряжению используемого электромоторчика.

Как сделать гравер для мелких работ своими руками?

Если мастер не желает приобретать дорогостоящее устройство, изготовить гравер для мелких работ он может и самостоятельно.

В советские времена под граверные работы или для резьбы по дереву умельцы иногда адаптировали списанные стоматологические бормашины УС-30, которые были верными друзьями врача-стоматолога и кошмаром для пациента. Если был необходим менее мощный, но более компактный вариант — приспосабливали электробритвы Бердск или Харьков. В наше время самодельную бормашину тоже можно сделать из электрической бритвы, например, Филипс.

Необходимые комплектующие и их характеристики:

1. Гибкий вал, а также рабочая насадка, которая будет позволять зафиксировать устройство в своем зажимном механизме. В качестве гибкого вала может быть использован трос, активирующий спидометр автомобиля. Рабочая насадка изготавливается из текстолитового бруска: обтачивается до необходимых размеров, снабжается ступенчатым отверстием на внутренней части. Диаметр отверстия подбирается на основе размеров неподвижной области троса: он должен надежно фиксироваться в нем. Передняя насадочная область снабжается трубкой, внутрь которой помещен свободно вращающийся зажимной патрон, изготовленный из 2 половин, зафиксированных друг с другом винтом. В отбалансированный патрон может вставляться инструмент, имеющий 2-5-миллиметровый диаметр хвостовика.
2. Инструменты для обработки.
3. Приводной электродвигатель – любой мотор, который работает при напряжении в 220 вольт: от магнитофона, стиральной машинки, электрической зубной щетки. Лучшим вариантом считается двигатель от швейной машины, так как он оснащен реостатом, позволяющим регулировать скоростные характеристики вала.

В процессе работы также потребуется электрическая дрель, точильный станок, набор слесарных инструментов. Сборка устройства своими руками производится на основе следующих чертежей.

Сборка бормашинки

После подготовки всех конструктивных элементов можно приступать к сборке устройства.

Как сделать елку из кофейных зерен своими руками — описание работы Чулочная кукла своими руками: пошаговый мастер-класс Плетение из ленточек: чокеры, браслеты, цветы Лумигуруми из резинок своими руками: мастер-класс «Сова»

Самодельный аппарат делается по следующей инструкции:

1. Первым делом изготавливается простая станина-основание. Такая основа позволит надежно зафиксировать все элементы аппарата. В процессе изготовления этого элемента может быть использован текстолитовый или толстый фанерный лист. Из материала вырезается кусок нужного размера.
2. Согласно схеме расположения элементов на основу крепится электродвигатель, кронштейн, оснащенный хомутом. Последняя делать будет служить основой для фиксации заднего наконечника гибкого вала.
3. К электродвигательному валу, подвижной сердцевине гибкого вала фиксируются шкивы, извлеченные из ненужной бытовой техники. Для выполнения фиксации во фланцевой области шкивов, а также на валах проделываются отверстия, необходимые для помещения штифтов. Сделать соединения более надежными можно с помощью эпоксидной смолы.
4. Затем будущая бормашина снабжается резиновым пассиком. Этот элемент устанавливается на шкивы гибкого вала, электродвигателя.
5. К электрическому питанию подключается мотор.
6. Рабочая насадка фиксируется на переднем конце гибкого вала.

После подготовки всех конструктивных элементов можно приступать к сборке устройства

Принцип, особенности работы

Изготовленный своими руками гравер напоминает дрель или машину для шлифовки. Однако основным его предназначением считается обработка мелких деталей. Самодельный ручной гравер позволяет выполнять следующие действия:

• сверлить;
• фрезеровать;
• шлифовать;
• гравировать.

Машинка, сделанная по описанной выше инструкции, будет работать по следующему принципу:

1. С помощью шкивов и резинового пассика электродвигательное вращение передается на область гибкого вала.
2. Гибким валом оно отправляется на рабочую насадку.
3. Рабочая насадка обрабатывает зафиксированный элемент.

Сделать этот инструмент можно и по другой схеме. В ней необходимо соединить гибкий вал с электродвигателем с помощью переходной муфты. Фиксация происходит по следующей схеме: один кончик муфты насаживается на электродвигательный вал и закрепляется штифтом, подвижный наконечник гибкого вала фиксируется в квадратном отверстии, расположенном на другом конце муфты.

Бормашинка для резьбы по дереву или гравер: как выбрать в магазине?

Бормашинка может иметь еще несколько названий: миниатюрная дрель, гравер. Чаще всего такие устройства являются полифункциональными, так как они дополняются огромным количеством различных насадок.

При покупке аппарата для резьбы по дереву необходимо обращать внимание на следующие характеристики:

1. Кнопка блокировки вала и пусковой элемент должны располагаться поблизости друг от друга. Такое расположение позволит художнику быстро сменить род деятельности, не отвлекаясь от работы.
2. Средняя мощность прибора должна составлять 180 ватт.
3. Крутящий момент должен иметь усредненные показатели в пределах 5000-35000 оборотов в минуту. Многие модели предлагают мастеру выбор скорости. Аппарат с наличием функции работы с пониженным крутящим моментом будет уместен для изготовления гравюр.
4. Масса аппарата не должна быть слишком большой, в противном случае им будет сложно пользоваться в течение длительного времени. Оптимальным весом считается 400-600 грамм.
5. При желании работать в удаленном от розетки месте, необходимо подбирать модель с аккумулятором.

Изготовление лазерного гравера с ЧПУ на ардуино

Граверы по особенностям своего функционирования делят на фрезерные и лазерные. В первых материал обрабатывается различными насадками. В лазерных моделях всю работу выполняет лазерный луч — это бесконтактный способ гравировки. При этом такое устройство относится к категории высокотехнологичного оборудования. Но самодельный гравер возможно сделать и в домашних условиях.

Чтобы создать лазерный гравер своими руками, понадобятся следующие детали, инструменты и материалы:

• шаговые электродвигатели из dvd-привода;
• вычислительная платформа Arduino;
• плата Proto Board с дисплеем;
• концевые выключатели для двигателей;
• лазерный модуль (например, мощностью 3 Вт);
• устройство регулировки величины постоянного напряжения;
• система охлаждения лазера;
• MOSFET (транзистор);
• платы для сборки элементов управления электродвигателями;
• корпус;
• зубчатые шкивы и ремни для них;
• различных размеров подшипники;
• доски из дерева: 2 штуки размером 135х10х2 см и еще две — 125х10х2 см;
• 4 круглых металлических стержня сечением 10 мм;
• смазка;
• хомуты, болты с шайбами и гайками;
• тиски;
• слесарные инструменты;
• сверла;
• электролобзик или циркулярная пила;
• напильники либо наждачная бумага;
• компьютер или ноутбук.

Станок собирают по такому алгоритму:

• создают основание;
• монтируют направляющие с подвижными каретками;
• собирают электрическую схему;
• устанавливают нужные программы на компьютер;
• проводят юстировку (настройку) лазерной головки;
• проверяют работоспособность станка.

Схема подсоединения шаговых электрических моторов, взятых из струйного принтера либо DVD, показана на фотографии ниже.

Вся последовательность действий, позволяющая собрать лазерный гравер на arduino, в деталях продемонстрирована в видеоролике далее.

Созданный ЧПУ-гравер обойдется гораздо дешевле, чем любые лазерные модели заводского производства. Его можно будет использовать для изготовления печатей, для фоторезиста, для работ с деревом, фанерой, пластиком, картоном, пенополистиролом и пробковыми листами. Также возможно выполнение гравировки по металлу.

Пошаговое руководство

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.

На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.

Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Самодельный лазерный гравёр: создание из принтера или DVD своими руками

Иногда бывает нужно красиво подписать подарок, но чем это сделать — непонятно. Краска расплывается и быстро стирается, маркер — не вариант. Лучше всего для этого подходит гравировка. Даже не придётся тратить на неё деньги, так как сделать лазерный гравёр своими руками из принтера сможет любой умеющий паять человек.

Главным элементом гравёра является полупроводниковый лазер. Он испускает сфокусированный и очень яркий луч света, который прожигает обрабатываемый материал. Регулируя мощность излучения, можно изменять глубину и скорость прожига.

В основе лазерного диода лежит полупроводниковый кристалл, сверху и снизу которого находятся P и N области. К ним подсоединены электроды, по которым подводится ток. Между этими областями расположен P — N переход.

В сравнении с обычным лазерный диод выглядит великаном: его кристалл можно подробно рассмотреть невооружённым взглядом.

Расшифровать значения можно следующим образом:

1. P (positive) область.
2. P — N переход.
3. N (negative) область.

Торцы кристалла отполированы до идеального состояния, поэтому он работает как оптический резонатор. Электроны, стекая из положительно заряженной области в отрицательную, возбуждают в P — N переходе фотоны.

Отражаясь от стенок кристалла, каждый фотон порождает два себе подобных, те, в свою очередь, тоже делятся, и так до бесконечности. Цепная реакция, протекающая в кристалле полупроводникового лазера, называется процессом накачки.

Чем больше энергии подаётся на кристалл, тем больше её накачивается в лазерный луч. В теории, насыщать его можно до бесконечности, но на практике все обстоит иначе.

Мощность лазерных диодов обычно не превышает 50 Ватт. При превышении этой величины становится сложно сделать эффективную систему охлаждения, поэтому мощные диоды чрезвычайно дороги в производстве.

В гравёрах составные лазеры не используются, так как их мощность слишком велика.

Материалы и инструменты

Пункт	Поставщик	Количество
Шаговый двигатель NEMA 23 + драйвер	eBay (продавец: primopal_motor)	2
Диаметр 16 мм, шаг 5 мм, шариковый винт длиной 400 мм (тайваньский)	eBay (продавец: silvers-123)	2
16-мм ая поддержка BK12 с шариковым винтом (приводной конец)	eBay (продавец: silvers-123)	2
16 мм BF12 Поддержка шарикового винта (без ведомого конца)	eBay (продавец: silvers-123)	2
16 вал длиной 500 мм	(продавец: silvers-123)	4
(SK16) 16 опоры вала (SK16)	(продавец: silvers-123)	8
16 линейный подшипник (SC16LUU)	eBay (продавец: silvers-123)	4
	eBay (продавец: silvers-123)	2
Держатель вала 12 мм (SK12)	(продавец: silvers-123)	2
A4-размер 4,5 мм прозрачный акриловый лист	eBay (продавец: acrylicsonline)	4
Алюминиевая Плоская штанга  100 мм x 300 мм x 3 мм	eBay (продавец: willymetals)	3
50 мм x 50 мм 2.1 м Алюминиевый забор	Любой тематический магазин	3
Алюминиевая Плоская штанга	Любой тематический магазин	1
Алюминиевый угол	Любой тематический магазин	1
Алюминиевый угол 25 мм x 25 мм x 1 м x 1,4 мм	Любой тематический магазин	1
Винты с головной головкой M5 (различные длины)	boltsnutsscrewsonline.com
M5 гайки	boltsnutsscrewsonline.com
M5 шайбы	boltsnutsscrewsonline.com
