10 лучших лазерных дальномеров

Рейтинг популярных моделей

Современный рынок измерительного оборудования представляет лазерные дальномеры в широком ассортименте. Ниже представлен обзор самых популярных моделей, отзывы о которых можно увидеть в интернете наиболее часто.

• Немецкий лазерный дальномер Tape оснащён влагоударным корпусом и памятью, хранящей информацию о 20 последних измерениях. Прибор выдерживает падение с 10-метровой высоты и способен работать при температуре воздуха от -30 до 55 градусов и влажности до 98%. Модель отличается высокой точностью измерений и имеет погрешность не более 2 мм. Программное обеспечение позволяет определять высоту конструкций с расстояния, используя при этом формулу Пифагора, а возможность работы с препятствиями даёт возможность производить замеры сквозь преграды. Модель оснащена подсветкой, четырёхстрочным жидкокристаллическим дисплеем и высокоточным мощным лазером, а время расчёта нужных параметров не превышает 2 секунд. Стоимость инструмента составляет 5200 рублей.
• Модель немецкого бренда Stabila LD 420 Set 18378 выпускается в Венгрии и стоит 15 880 рублей. Прибор предназначен для работы с большими расстояниями и относится к категории профессионального инструмента. Дальномер полностью отвечает строгим международным требованиям, выпускается в соответствии со стандартом ISO 16331-1, отличается пыле- и влагонепроницаемым корпусом и не боится падений с высоты. Прибор работает от двух элементов питания типа ААА напряжением 1,5 В, вес его составляет 150 г, габариты длины, ширины и высоты – 155х80х220 мм.

• Дистанционная лазерная модель Hilti PD-E оснащена светодиодным дисплеем, изображения на котором хорошо видны даже при ярком солнечном свете. На приборе установлен датчик, способный измерять угол наклона до 360 градусов, что позволяет использовать его в качестве угломера. Изделие также оборудовано видоискателем и может использоваться вне помещений. Величина погрешности составляет 1 мм, дальность измерения – до 200 м, класс защиты – IP 65. Модель оснащена лазером 2 класса мощностью до 1мВт, способна работать в температурном диапазоне от -10 до 50 градусов и выпускается в габаритах 129х60х28 мм. Алкалиновых элементов питания хватает на 5 000 измерений, весит прибор 200 г, стоит 24 000 рублей.
• Модель китайской сборки Instrumax Sniper 50 IM0107 выпускается в соответствии со стандартом IP54 и оснащена лазерным диодом с длиной волны 650 нм, способным работать с расстояниями до 50 м. Жидкокристаллический дисплей оборудован яркой подсветкой, вес прибора составляет 115 г, а в качестве источника питания используются три батарейки типа ААА напряжением 1,5 В. Дальномер имеет две точки отсчёта, весит 250 г, производится в габаритах 174х126х66 мм и стоит 3 159 рублей.

• Лазерный дальномер японского производства Makita LD050P предназначен для измерения расстояний дальностью до 40 метров, однако при наличии отражателя диапазон увеличивается до 50. Встроенный микропроцессор способен складывать и вычитать расстояния, а также вычислять площадь и хранить в памяти 5 последних результатов. Питается прибор от двух батареек типа ААА напряжением 1,5 В, имеет 2 точки отсчёта и весит 260 г. Модель не приспособлена для работы со штативом и не имеет прицела, из-за чего относится к категории непрофессионального инструмента и прекрасно подходит для домашнего использования. Устройство выпускается в размерах 180х130х65 мм и стоит 5 519 рублей.
• Модель американского бренда Dewalt DW 03050 выпускается в Венгрии, предназначена для ремонтно-строительных работ и способна выполнять замеры на расстоянии до 50 м. Микропроцессор может выполнять весь стандартный набор вычислений, хранить в памяти 5 последних результатов и производить измерения как в метрической, так и в дюймовой системах. Изделие соответствует классу защиты IP65, благодаря чему не пропускает пыль внутрь корпуса и может использоваться под дождём. Весит устройство 280 г, работает от двух батареек типа ААА, выпускается в габаритах 180х126х75 мм и стоит 6 925 рублей.
• Лазерный дальномер Tesla M-40 Touch способен работать в диапазоне от 20 до 40 м, работает от элементов питания ААА и имеет погрешность 2 мм. Прибор может эксплуатироваться при температуре от 0 до 40 градусов, оснащён лазером 2 класса с длиной волны 630 нм и предназначен для домашнего использования. Стоимость прибора составляет 2 550 рублей.

О том, в каких случаях применяется лазерный дальнометр, смотрите в видео ниже.

Назначение дальномера

Основная задача дальномера – определение расстояния до заданного объекта.

При этом прибор выполняет очень точные замеры, а главное – делает это предельно быстро.

Главное преимущество перед подобными инструментами – возможность вычислить расстояние до недоступного объекта.

Используется при проведении геодезических работ различной сложности, для разметки на строительных площадках, в мореходстве и военном деле, астрономии, фотографии и других областях.

В быту часто используются строительные дальномеры – лазерные приборы, которые сегодня должен иметь каждый уважающий себя мастер.

Относительно высокая стоимость полностью оправдывается скоростью и точностью измерений, а также удобством работы.

Устройство и характеристики

Простейший лазерный бытовой дальномер состоит из приемника и излучателя.

Оба компонента собраны в корпусе, на котором расположен дисплей и кнопки управления.

Последние могут отличаться для каждой выбранной модели.

Среди дополнений наиболее часто встречаются:

• Уклономер;
• Таймер;
• Различные арифметические операции;
• Выбор точки отсчета (нулевой точки) и др.

Принцип работы лазерного прибора заключается в определении времени, за которое световой луч, посланный базой, вернется обратно, будучи отраженным.

За фиксацию момента приема отвечает специальный датчик, а полученный результат выводится в цифровом значении на экране прибора.

Простейшие модели выполняют измерения с точностью до 3 мм, в то время как для профессиональных вариантов, показатель погрешности не превышает 1,5 мм.

Определяющей характеристикой также является дальность работы, которая полностью зависит от конкретной модели.

В большинстве случаев этот показатель не превышает 200 м.

Уличные лазерные дальномеры при измерении расстояний до 300 м в работе требуют наличия отражающей пластины и видоискателя.

ГОСТ

Стандарты некоторых видов дальномерных приборов регламентированы ГОСТом.

Часть из них нормирована еще при СССР.

С появлением новых типов измерений начали фиксироваться и новые стандарты.

Например, для геодезических приборов существует ГОСТ 21830 – 76, вступивший в силу в 1976 году, а для лазерных спутниковых устройств с 2017 года ГОСТ Р 8.913-2016.

Материал

Корпус лазерного дальномера изготавливается из ударопрочного пластика.

Устойчивость к механическим воздействиям повышают прорезиненные вставки и накладки, которые дополнительно препятствуют скольжению.

Подобные материалы применяется и при изготовлении оптических вариантов прибора.

Также корпус имеет важный параметр – класс защиты, который указывается в буквенно-цифровой кодировке, и свидетельствует о степени защищенности внутренних элементов от проникновения инородных частиц и влаги.

Наиболее распространен IP54, где цифры “5” говорит о том, что в прибор могут проникнуть мелкие частицы пыли, но это не отразится на работоспособности прибора.

А маркировка “4” говорит о невосприимчивости к водным брызгам.

Размеры и вес

В зависимости от типа прибора, его размер колеблется от нескольких сантиметров до нескольких метров (устаревшие оптические модели, которые более не используются).

Средние габариты типового лазерного устройства составляют порядка 120х55х35.

Все зависит от формы корпуса, который производители стремятся сделать эргономичным.

На самом деле, по размерам инструмент схож с мобильным телефоном.

При этом вес составляет порядка 100 – 200 грамм.

Устройство

Из чего состоит обычная лазерная линейка? Минимальная конструкция имеет всего три составляющих:

1. Корпус.
2. Кнопка выключения и включения.
3. Излучатель.

Но лазерная линейка может быть значительно усовершенствована. Так, в неё могут добавить такие составляющие:

1. Дисплей.
2. Отражатель.
3. Микропроцессор.
4. Программное обеспечение.
5. Ватерпас.
6. Визир.

Итак, вам необходима лазерная линейка. Как выбрать модель, которая сможет удовлетворить запросы наличием необходимого функционала? Для этого следует определиться с тем, что она должна делать, а потом уже выбирать таким образом, чтобы все запросы были удовлетворены.

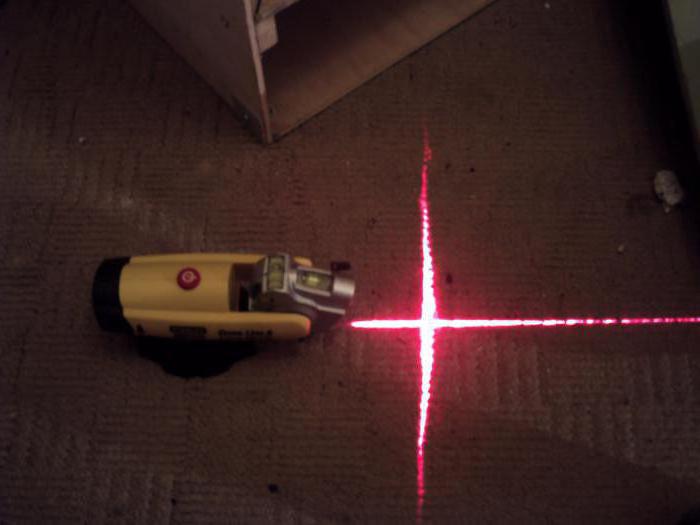

Что такое лазерная линейка

Что собой представляет данный прибор? Лазерная линейка – так называют специальный прибор, который может указывать на определённую точку с помощью сфокусированного луча света. Она нашла широкое применение в навигации, военном деле, обучении, инженерной геодезии, астрономических исследованиях, фотографии, при проведении топографических съемок.

Усовершенствования лазерных линеек вроде дальномеров позволяют также осуществлять в небольшие сроки измерение расстояния к интересующим объектам. По принципу своего действия они делятся на фазовые и импульсные. Первые являются довольно обычными, поэтому отдельно остановимся на вторых. Они состоят из детектора излучения и импульсного лазера. Проводится измерение времени, которое необходимо лучу, чтобы пройти путь к отражателю и обратно. А потом, уже зная скорость света, рассчитывают расстояние между лазером и исследуемым объектом.

Плюсы и минусы лазерной рулетки

Два самых огромных плюса таких приборов, это конечно же высочайшая скорость работы, удобное и очень простое управление, в котором разберётся любой здравомыслящий человек, и конечно же высокая точность измерений.

Также с такой рулеткой можно свободно работать одному без напарника, даже если вы находитесь в поле, где нет препятствий. Можно выбрать функцию таймера (отсрочки замера), и отойти на нужное расстояние с пластиной.

Помимо этого, лазерным дальномером можно измерять недоступные отрезки, которые измерить обычной или электронной рулеткой просто невозможно, к примеру, вычислить длину ската крыши, узнать высоту столба или посмотреть расстояние между этажами для последующего монтажа конструкции вывески.

Расчёт практически любой площади или объёма буквально за 3 секунды без лишней возни с ломающимся полотном, калькулятором и блокнотом. Перечислять плюсы можно ещё долго, но делать это нет смысла, итак понятно, что преимущества лазерной рулетки по сравнению с обычной или электронной на лицо.

Благодаря огромному количеству удобств, пользоваться таким прибором одно удовольствие.

Можно выделить и минусы изобретения.

Во-первых, это конечно же цена, она как минимум в десять раз выше цены простой рулетки.

Во-вторых есть такой недостаток, как разметка небольших расстояний до 1 метра на стене или на полу, это всё таки удобнее делать по старинке.

И в-третьих не совсем получается полноценно работать на улице при дневном освещении. Тут для комфортной работы потребуется дальномер с цифровым визиром (встроенной видеокамерой), к примеру SNDWAY SW-S120 или ADA Cosmo 150 Video, цена у таких моделей будет несколько выше, но к примеру первая модель не такая дорогая по отношению к цене дальномеров продающихся в России.

Виды лазерных дальномеров

По назначению лазерные дальномеры делят на бытовые и профессиональные. Первые чаще всего имеют небольшую (до 10 м) или среднюю (до 50 м) дальность измерения, и ограниченный функционал. Профессиональные электронные рулетки способны измерять расстояния более двухсот метров, имеют широкий набор функций и могут работать в сложных погодных условиях. Большая дальность необходима при возведении крупных объектов, измерении территории и в других случаях.

По области применения лазерные рулетки делятся на разные категории. Есть дальномеры для промышленности, военной сферы, геодезии, строительства. Есть гаджеты для рыбалки, охоты и даже для гольфа! Они отличаются друг от друга как по внешнему виду, так и по набору функций, так как призваны решать разные задачи. Например, качественный лазерный дальномер для охоты ориентирован на работу в условиях дождя, пыли, высокой влажности, мороза, умеет игнорировать траву, ветки деревьев и рассеянные в воздухе частицы вроде снежинок или дождинок.

По принципу работы бывают импульсные дальномеры и фазовые. Импульсные содержат встроенный таймер, с помощью которого определяют время отражения луча от объекта. На основании времени и скорости света рассчитывается расстояние. У импульсных лазерных рулеток мощный лазер, так что они могут измерять значительные расстояния, но обладают меньшей точностью по сравнению с фазовыми. Снижение точности связано с тем, что на расстоянии даже в несколько сот метров световой луч отражается слишком быстро (скорость света 300 тыс. км/с), что требует сверхточного таймера. Свое название импульсные рулетки получили из-за того, что в них луч лазера посылается импульсами.

В фазовых лазерных дальномерах луч посылается постоянно и модулируется сигналом определенной частоты. Отраженная от объекта волна фиксируется фотоприемником. Волна посылается в одной фазе, а отражается в другой, так что разность фаз и позволяет вычислить расстояние до объекта. Фазовые рулетки более точны, но из-за постоянной работы лазера теряют в мощности луча, потому используются в основном для измерения на небольших расстояниях.

Физические основы измерений и принцип действия

Задача определения расстояния между дальномером и целью сводится к измерению соответствующего интервала времени между зондирующим сигналом и сигналом, отражения от цели. Различают три метода измерения дальности в зависимости от того, какой характер модуляции лазерного излучения используется в дальномере: импульсный, фазовый или фазово-импульсный.

Сущность импульсного метода дальнометрирования состоит в том, что к объекту посылается зондирующий импульс, он же запускает временной счетчик в дальномере. Когда отраженный объектом импульс приходит к дальномеру, то он останавливает работу счетчика. По временному интервалу автоматически высвечивается перед оператором расстояние до объекта.

Оценим точность такого метода дальнометрирования, если известно, что точность измерения интервала времени между зондирующим и отраженным сигналами соответствует 10 в -9 с. Поскольку можно считать, что скорость света равна 3*10в10 см/с, получим погрешность в изменении расстояния около 30 см. Специалисты считают, что для решения ряда практических задач этого вполне достаточно.

При фазовом методе дальнометрирования лазерное излучение модулируется по синусоидальному закону. При этом интенсивность излучения меняется в значительных пределах. В зависимости от дальности до объекта изменяется фаза сигнала, упавшего на объект. Отраженный от объекта сигнал придет на приемное устройство также с определенной фазой, зависящей от расстояния.

Оценим погрешность фазового дальномера, пригодного работать в полевых условиях. Специалисты утверждают, что оператору не сложно определить фазу с ошибкой не более одного градуса. Если же частота модуляции лазерного излучения составляет 10 Мгц, то тогда погрешность измерения расстояния составит около 5 см.

По принципу действия дальномеры подразделяются на две основные группы, геометрического и физического типов.

Первую группу составляют геометрические дальномеры. Измерение расстояний дальномером такого типа основано на определении высоты h равнобедренного треугольника ABC (рис. 3) например по известной стороне АВ = I (базе) и противолежащему острому углу. Одна из величин, I обычно является постоянной, а другая — переменной (измеряемой). По этому признаку различают дальномеры с постоянным углом и дальномеры с постоянной базой.

Дальномер с постоянным углом представляет собой подзорную трубу с двумя параллельными нитями в поле зрения, а базой служит переносная рейка с равноотстоящими делениями. Измеряемое дальномером расстояние до базы пропорционально числу делений рейки, видимых в зрительную трубу между нитями. По такому принципу работают многие геодезические инструменты (теодолиты, нивелиры и др.).

Относительная погрешность нитяного дальномера — 0,3-1%. Более сложные оптические дальномеры с постоянной базой, построены на принципе совмещения изображений объекта, построенными лучами прошедшими различные оптические системы дальномера. Совмещение производится с помощью оптического компенсатора, расположенного в одной из оптических систем, а результат измерения прочитывается по специальной шкале. Монокулярные дальномеры с базой 3-10 см широко применяются в качестве фотографических дальномеров. Погрешность оптических дальномеров с постоянной базой менее 0,1% от измеряемого расстояния.

Принцип действия дальномера физического типа состоит в измерении времени, которое затрачивает посланный дальномером сигнал для прохождения расстояния до объекта и обратно. Способность электромагнитного излучения распространяться с постоянной скоростью дает возможность определять дальность до объекта.

Различают импульсный и фазовый методы измерения дальности. При импульсном методе к объекту посылается зондирующий импульс, который запускает временной счетчик в дальномере. Когда отраженный объектом импульс возвращается к дальномеру, то он останавливает работу счетчика. По временному интервалу (задержке отраженного импульса), с помощью встроенного микропроцессора, определяется расстояние до объекта:

L=ct / 2

где: L — расстояние до объекта, с — скорость распространения излучения, t — время прохождения импульса до цели и обратно.

АВ -база, h -измеряемое расстояние

При фазовом методе — излучение модулируется по синусоидальному закону с помощью модулятора (электрооптического кристалла, меняющего свои параметры под воздействием электрического сигнала). Отраженное излучение попадает в фотоприемник, где выделяется модулирующий сигнал. В зависимости от дальности до объекта изменяется фаза отраженного сигнала относительно фазы сигнала в модуляторе. Измеряя разность фаз, измеряется расстояние до объекта.

Лазерный дальномер – незаменимая вещь на поясе для инструментов

Такое устройство как рулетка знакомо, безусловно, всем строителям, да и не только им. Данный прибор дает возможность проводить измерение расстояний в пределах нескольких метров. А вот для нахождения дистанций в десятки и даже сотни метров такой инструмент уже не подойдет. Ввиду этой проблемы на смену обычной механической измерительной рулетке пришли современные измерительные приборы – лазерные дальномеры, или, как их часто называют, лазерные рулетки.

Лазерный дальномер – это компактный электронный прибор для мгновенного определения расстояний посредством лазерного излучения. Современные модели этих приборов позволяют не только измерять длину, но и рассчитывать объем и площадь, определять высоту по теореме Пифагора, а также выполнять тривиальные операции на основе простейших арифметических вычислений. Особенно удобно дальномерами производить замеры в труднодоступных местах и на открытом пространстве, а благодаря высокой точности, лазерные рулетки в наше время используются практически повсеместно: в строительстве, архитектуре, ландшафтном дизайне, при ремонтных работах, и даже для охоты и в военном деле. Они являются самым востребованным измерительным прибором в деятельности проектных, надзорных, геодезических, строительных организаций, бюро технической инвентаризации.

Принцип работы

Импульсные лазерные дальномеры имеют в своей конструкции излучатель (импульсный лазер) и приемный детектор. Для того чтобы вычислить расстояние до объекта, необходимо навести на него луч лазера. Метод основан на непосредственном измерении времени распространения коротких импульсов энергии, которые излучаются передатчиком и проходят путь до объекта и обратно. Данные устройства обладают большой дальностью работы и измеряют расстояния свыше 1 км. Фазовые дальномеры вычисляют длину по сдвигу фаз исходящего и отраженного сигнала, эффективны при расстояниях всего лишь до 100 м, но обладают более высокой точностью.

Во время работы лазерные рулетки, в отличие от механических, не требуют прибегать к помощи второго человека. Они способны производить замеры, как в горизонтальной, так и в вертикальной плоскостях. Однако, применяя эти устройства, необходимо соблюдать определённые правила. Работоспособность рулетки снижается при неблагоприятных условиях: в дождь или очень солнечную погоду, в запылённом или загазованном помещении. Также нужно следить, чтобы между прибором и измеряемой поверхностью не было помех.

Как выбрать лазерную рулетку

Прежде чем купить лазерный дальномер, необходимо определиться с целью его использования и обратить внимание на важные параметры:

• Диапазон измерений и точность: приборы бытового использования рассчитаны на расстояния от нескольких сантиметров до 60 метров и функционируют с точностью ± 1,5-3 мм, профессиональные модели способны определять отрезки длиной от 60 до 250 и более метров с погрешностью ± 0,5-1 мм.
• Встроенный визир (прицел) необходим для комфортной работы на улице в дневное время суток и позволяет осуществлять измерения с совершенной точностью в плохих условиях освещения. Для использования дальномера внутри помещений данной функцией можно пренебречь.
• Наличие дополнительных функций: помимо определения расстояния до объекта, многие рулетки позволяют производить расчеты площадей, периметров и объемов, осуществлять простейшие математические операции. Для бытового применения достаточно наличия базовых функций: расчет площади, объема помещения; теорема Пифагора; сложение и вычитание. Для профессиональной деятельности стоит сделать акцент на вспомогательные функции, при помощи которых делать замеры становится намного удобнее и быстрее: измерение углов; нахождение минимума/максимума; вычисление недоступной длины, например, высоты здания; определение отклонения; нахождение площади треугольника; вычисление координат точек; наличие встроенной памяти; наличие подсветки дисплея; возможность беспроводной передачи данных.
• Возможность фиксации на штативе. Весьма полезная функция в процессе выполнения геодезических и топографических работ, позволяющая увеличить точность производимых измерений.
• Материал корпуса.

Мы предоставляем гарантию на срок 12 месяцев и осуществляем оперативную бережную доставку в любые города России от 3000 рублей бесплатно!

Характеристики прибора

Вне зависимости от того, какими дополнительными опциями оснащён лазерный дальномер, он обладает следующими характеристиками:

• Диапазон измерений (показывает максимальное расстояние, на котором прибор может измерить параметры объекта с точностью, заявленной производителем. У современных моделей этот показатель достигает 100 м).
• Точность (допустимая погрешность в измерениях. Обычно находится в пределах 3 мм).
• Питание. Обычно осуществляется от элементов АА или ААА (так называемых «пальчиковых» или «мизинчиковых» батареек). Некоторые модели питаются от аккумуляторов или элементов питания нестандартных типов, однако лучше выбрать прибор на классических батареях, которые без труда можно найти в магазине.
• Масса. Современные компактные дальномеры весят до 150 грамм. Более тяжёлые модели неудобны в использовании, особенно если с прибором приходится работать постоянно.

Дополнительные функции

Наиболее популярными являются следующие дополнения:

• Уровень (с его помощью можно определить отклонения плоскостей по вертикали и горизонтали).
• Угломер (в совокупности с уровнем позволяет производить одновременно несколько измерений).
• Защита от пыли и влаги. Дальномеры являются точными электронными устройствами. Попадание внутрь пыли или влаги может привести к выходу его из строя. Защищёнными корпусами оснащаются практически все современные модели. Однако если прибор планируется эксплуатировать в неблагоприятных условиях, рекомендуется выбрать вариант с повышенной защитой. Дополнительно можно приобрести специальный чехол.
• Подсветка. Даже на дорогостоящих моделях со множеством дополнительных опций иногда можно встретить монохромный дисплей и клавиатуру без подсветки. Такие приборы не очень удобны в эксплуатации. Лучше выбрать устройство с активируемой либо постоянной подсветкой и цветным дисплеем.
• Дальномер, оснащённый этой функцией, можно подключить к смартфону, планшету или ноутбуку для сохранения, анализа и передачи данных. Если выполнять все эти действия вручную, темп работы существенно снизится.
