Какого цвета провод плюс и минус

Цвета проводов в электропроводке

Цветовая схема идентификации удобна не только для монтажа. Как правило, разные исполнители устанавливают и эксплуатируют электропроводку. Соблюдение стандартов предотвращает ошибки во время ремонтных работ, в процессе модернизации.

Следует помнить! Отечественные нормативы неоднократно менялись на протяжении последних десятилетий. В настоящее время применяют рассмотренную выше маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

Варианты цветового оформления оболочек помогут узнавать целевое назначение проводников:

• голубой – рабочий нулевой;
• поперечные или продольные комбинации из желтых и зеленых полос – защитный нулевой;
• основной синий с изменением на сочетание желтых и зеленых полос в местах соединения – совмещенный рабочий и защитный нулевой.

К сведению. Последний универсальный вариант может быть выполнен по обратной схеме. Основная часть линии создана из комбинации желтых и зеленых полос, в местах соединения применен синий цвет.

Подключение автомагнитолы типа ISO

Когда все необходимые инструменты готовы к работе, можно приступать к подключению. Далее мы рассмотрим, как правильно подключить автомагнитолу с разъемом ISO. В этом нам поможет специальная схема, на которой можно увидеть какие провода за что отвечают и куда идут. Так, например, на левой части схемы изображено подключение питания автомагнитолы, а справа вывод на динамики.

Начнем с подключения питания, так как именно на этом этапе допускается большинство ошибок. За питание автомагнитолы отвечают три провода, каждый из которых выполняет конкретную функцию.

Желтый провод на 12В

Именно этот провод является основным, так как он отвечает не только за питание встроенного усилителя, но и за сохранение настроек автомагнитолы. При его подключении необходимо использовать предохранитель на 10 ампер, а примерная длина провода должна составлять 30 см. Помимо этого, очень часто встречаются желтые провода с маркировкой B+, BU или BATT. Их также можно использовать.

Красный провод ACC

Данный провод отвечает за управление питанием автомагнитолы. Проще говоря, питание будет подано на магнитолу только в том случае, когда ключ в замке зажигания занял нужное положение. Наверняка вы не раз замечали, что при повороте ключа в положение ACC в автомобиле запускается печка, прикуриватель, магнитола и другие приборы.

Черный провод GND

Провод с маркировкой GND подключается к минусовой клемме автомобильного аккумулятора. Некоторые автолюбители предпочитают подключить его к кузову автомобиля, но это актуально лишь в тех случаях, когда автомагнитола имеет небольшую мощность

Также очень важно при подключении GND провода на кузов автомобиля, тщательно почистить место соединения, обеспечив таким образом хороший контакт

Когда автомагнитола обеспечена питанием можно переходить к выводу на динамики. Для этого также существуют специальные провода, которые прокладываются к той или иной колонке:

1. Front Left (FL) – передний левый динамик
2. Front Right (FR) – передний правый динамик
3. Rear Left (RL) – задний левый
4. Rear Right (RR) – задний правый

Стоит отметить, что некоторые автомагнитолы имеют не только провода типа FL, FR и так далее, но и так называемые, разъемы тюльпаны. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их. В другом случае нужно знать, какие еще провода за что отвечают.

Белый провод ANT

Провод с данной маркировкой отвечает за управление автомагнитоле антенной. В зависимости от качества сигнала он подает питание на внутреннюю активную антенну или на включение наружной антенны.

Провод с маркировкой ILL (Illumination)

Цвет этого провода может различаться в зависимости от производителя. Чаще всего это светло-розовый или желтый вариант его исполнения. Провод с маркировкой ILL подключается к габаритным огням, на плюс. Несложно догадаться, что он отвечает за подсветку автомагнитолы.

MUTE

Отвечает за отключение звука при нажатии кнопки.

Базовая распиновка проводов

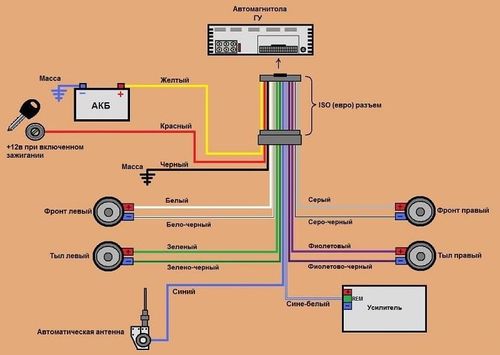

Для того чтобы найти плюс и минус на магнитоле необходимо знать распиновку ее проводов.

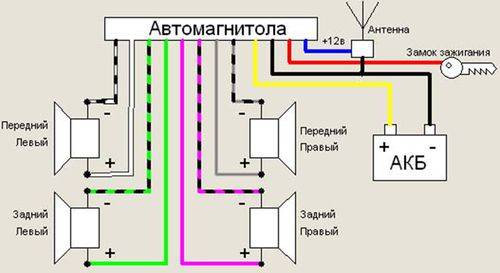

Расположение проводов

Большинство производителей разрабатывают устройства с применением стандартной цветовой схемы проводов, зная которую легко определить ее распиновку:

• Красный – имеет обозначение ACC. Это плюс замка зажигания, который появляется при его повороте, то есть когда заводится автомобиль.
• Желтый – имеет обозначение BAT и не зависит от замка зажигания. Это плюс аккумуляторной батареи.
• Оранжевый – обозначается ILL. Это плюс, который подключается к клемме для переключения освещения.
• Черный – маркируется GND. Это постоянный минус аккумуляторной батареи.
• Белый с полосками FL-(минус) и без полосок FL+(плюс) — провода переднего левого громкоговорителя.
• Зеленый без полосок, маркируется RL+ (плюс) и с полосками RL-(минус) – кабеля заднего левого громкоговорителя.
• Серый с полоской маркируется FR(минус) и без полосок FR+(плюс) – провода переднего правого громкоговорителя.
• Фиолетовый без полоски RR+(плюс) и с полоской маркируется RR-(минус) — повода заднего правого громкоговорителя.

Зная базовую цветовое обозначение кабелей, можно легко определить какие провода на магнитоле плюс и минус.

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку. Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

1. Нейтраль или рабочий ноль синего или сине-белого цвета.
2. Заземление или защитный ноль – это провод желто-зеленого цвета.
3. Фаза может быть отмечена всеми остальными цветами, среди которых:

• бирюзовый;
• оранжевый;
• белый;
• розовый;
• фиолетовый;
• серый;
• красный;
• коричневый;
• черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

• в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
• можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
• технология достаточно проста – провода лампы поочередно подсоединяются к проводникам, которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность

Зачем при подключении автомагнитолл нужен синий провод? и что за провод для иллюминации?

Синий (синий с белой полосой) – коммутационный провод . На нём появляется +12В после включения магнитолы. Этот канал маломощный и может подключаться к нагрузке не более 200 мА. в противном случае устр-ва подключают через реле. Используется для автоматического включения усилителей, активных антенн, чейнджеров, тюнеров и т. п. перефирии. Оранжевый – канал подключаемый к габаритам автомобиля. Служит он для автоматического снижения яркости дисплея и клавиш в ночное время.

На синем проводе при вкл. магнитолы появляется +12 вольт для питания антенны которая крепится в салоне авто на лобовом стекле.

Синий провод, это для питания антенны.

а те что инструкцию не дали. ? на крышке есть разводка. . а иллюминацию не подсоединиш к+ табло не включится. . синий активная антенна (должен быть.

Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый – фаза А (L1);
• зеленый – фаза В(L2);
• красный – фаза С (L3);
• голубой – нулевая шина;
• продольные или наклонные полосы желтого и зеленого цвета – шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами “ЖЗК” для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Общие понятия об устройстве

Автомобильные приемники подразделяются на два вида в зависимости от способа их установки:

• Стационарные – подходят под определенные марки автомобиля из-за оригинальной формы и нестандартного размера. Такие модели встраиваются в автомобиль на стадии сборки. Например, такой моделью является штатная магнитола на Chevrolet Cruze DWGM1001 или модель Субару Кларион устанавливается на автомобиль Субару Импреза.
• Встраиваемые – универсальные приемники, в большинстве имеют съемную переднюю панель для защиты от краж. Примером таких моделей являются проигрыватели Пионер.

Разъемы устройства также играют немаловажную роль. Существует множество видов разъемов, наиболее предпочтительным является стандарт ISO. В случае несовпадения разъемов необходимо приобрести соответствующий переходник.

Суть работы автомобильной магнитолы и ее коммутации заключается в следующей последовательности:

1. Минус аккумуляторной батареи к приемнику подключается напрямую.
2. Напряжение от кабеля с плюсом аккумуляторной батареи направляется в предохранитель, а после питание идет на разветвление: постоянно подключенное питание в +12В, а также на ключ зажигания
3. Через плюсовой кабель замка зажигания ток попадает на клемму управления

Установка аппарата производится путем подсоединения соответствующих проводов, а для этого необходимо понимание полярности приемника.

Какого цвета плюс и минус

Автор Машка задал вопрос в разделе Техника какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый . где плюс где минус? и получил лучший ответ

Ответ от Да, это я ! Минус – чёрный, как правило.

Самая главная обязанность во время полета – обеспечение подробнее.

В кабеле зарядного устройства чаще всего красный провод означает плюс, а черный — минус. Белый и зеленый провода служат для передачи данных.

В случае, если провода не имеют цвета и маркировки, питание передается по крайним проводам слева и справа.

Для того, чтобы потребитель не путался, какой знак («+» или «-«) и в каком месте находится на зарядном устройстве, производители стараются маркировать провода различными цветами.

В основном «+»-у соответствует красный цвет, «-«-у чёрный, реже синий.

На зарядном устройстве практически любого электрического прибора минус обычно обозначен синим, либо черным цветом, а вот плюс уже может быть практически любым цветом, но чаще всего он красный и сразу привлекает к себе внимание. Да ведь это очень просто

Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус

Да ведь это очень просто. Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус.

По моему это же обозначение проводов по заряду и на других проводах, например которые подключаются к системному блоку.

В абсолютном большинстве случаев провода питания используют двух цветов: черный и красный. Черный — минус, красный — плюс. Определенные цвета для проводов используются для безопасности и удобства: если каждая фирма будет брать провода любого оттенка, то пользователь или ремонтник запутается. А когда есть какие-то общие принципы, клиенту гораздо проще и безопаснее.

Но надо учитывать, что рынок сегодня наводнен азиатскими подделками. Все чаще с ними происходят аварии

Обычно взрывается батарея, и мы уже привыкли относиться к АКБ с осторожностью. Но где гарантия, что в самопальном гаджете и провода не будут перепутаны? Её нет

Поэтому будьте осторожны: сначала убедитесь, что устройство качественное и не вызывает подозрений, прежде чем что-то делать с проводами.

Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

Маркирование проводов для электросетей 3-фазного и постоянного тока (цвета проводов)

Цвета проводов. Окраска фазы

В случаях, если монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый — фаза А (L1);
• зеленый — фаза В(L2);
• красный — фаза С (L3);
• голубой — нулевая шина;

Они выглядят в виде продольных и наклонных полос. Полосы желтого и зеленого цвета — шина заземления. Обычно расцветка фаз сохраняется в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. Еще на окрашенной поверхности можно продублировать цвет символами «ЖЗК» для краски соответствующих цветов.

В случае недоступности шин для осмотра, когда на них присутствует напряжение, вполне допустимо их не окрашивать. Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Цвет нейтрали (цвета проводов)

Он же нулевой рабочий проводник. Его цвет оговаривают стандарты ГОСТ, поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод — это фаза или ноль. По стандарту синий цвет и оттенки голубого приняты для обозначения нейтрали (рабочего заземления). Использовать другие цвета окраски для обозначения нейтральных жил не разрешается. Единственно допустимый вариант использование синей и голубой изоляции для обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше такая расцветка нигде не используется.

Цвет заземления (цвета проводов)

Цвета проводов. Окраска фазы

Чаще всего в электросетях заземление обозначается двухцветной окраской. А именно это жёлтый фон с проходящей по нему зелёной или чёрной полоской. Для совмещённых PEN-проводников концы дополнительно маркируются голубыми метками на концах. То есть получается такой желто-голубой окрас. Еще могут быть добавлены жёлтые или зелёные метки на общем голубом фоне.

При сборке электрощита на 380 вольт трёхфазной сети стандартно применяется такая цветовая индикация жил кабеля:

• Красный или коричневый – фаза А.
• Чёрный – фаза В.
• Серый, белый – фаза С.
• Голубой – нулевая жила.
• Жёлто-зелёный – «земля».

Правила диктуют, какого цвета проводов заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Любой другой цвет для обозначения провода земли использовать категорически нельзя. Так же, как и не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение. Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Для других государств установлены свои правила. Они маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета проводов для маркировки за рубежом:

• нейтраль — белый, серый или черный;
• защитное заземление — желтый или зеленый.

Есть даже такие стандарты для некоторых стран, где допускается использование в качестве защитного заземления оголенного металла без изоляции. Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Ноль (нейтраль)

Проводник «ноля» маркируется синим цветом. В РЩ всегда подключается к нулевой шине, обозначаемой латинской литерой N. К этой клемме подключаются все проводники синей расцветки. Нулевая шина присоединена к электрическому вводу через прибор учета (электросчетчик) или напрямую, без дополнительного применения автоматического выключателя. В распределительной коробке, все проводники (кроме проводника от выключателя) синей расцветки (нейтрали) соединяются вместе и не принимают участия в коммутировании напряжения. К трехполюсным розеткам проводники синей расцветки присоединяются к контактам, обозначенных латинской литерой N, маркируемой на задней стороне розетки.

Проводник «ноля»

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Технические характеристики проводов и кабелей

Электрические цепи создаются на основе проводов и кабелей. Первые используются в создании приборов и устройств, вторые применяются для передачи электроэнергии на большие расстояния. В обоих случаях важнейшей характеристикой является проводимость кабеля. Это свойство, определяющее соотношение переданной полезной энергии и безвозвратных потерь в процессе передачи. Физическая характеристика материала проводов – это удельное электрическое сопротивление. По этому параметру обычно выбираются медные или алюминиевые провода. Причём медь используется при коротких связях в приборах и электромашинах, а алюминий – при создании магистральных линий электропередачи.

Кроме того, кабели и провода классифицируются по количеству жил, их сечению, материалу и способу электроизоляции.

ФОТО: YouTube.comК вопросу о полярности электрического тока – источник с маркированными электродами

Что обозначают цвета проводов в электрике

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

• В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:
• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

1. Так, нулевые провода маркируются следующими цветами:
2. Нулевой рабочий провод (N) – маркировка синим цветом;
3. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
4. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

• в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
• можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
• технология достаточно проста – провода лампы поочередно подсоединяются к проводникам, которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность

Как узнать где плюс, а где минус

В этой статье я расскажу о трех простых способах. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод — земля. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если же напряжение больше, чем 12 Вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на лопасти.

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. Все разнообразие расцветок сведено к единому стандарту – ПУЭ. В них указано, что жилы проводов следует идентифицировать по цветовым или буквенно-цифровым обозначениям.

В сети постоянного тока используется только два провода. Для прокладки электрических сетей переменного тока применяются многожильные провода в разноцветной изоляции, что значительно упрощает монтажные работы и исключает путаницу.

Сегодня меня мучает один единственный вопрос: как сделать окрасочную камеру своими руками, потому что хочу красить машины и зарабатывать деньги. Вопрос решен и закрыт. На зарядке у меня чёрный — красный +,а тестором просмотреть. У аккумулятора есть плюсовая клемма и минусовая. На аккумуляторной батарее штырьки расположены на верхней поверхности батареи, и положительный обычно большего размера, чем отрицательный. Я и не собирался ставить в машину кучу усилков и сабов, мне просто нужно было слегка улучшить звучание низких и средних.

Вставляем обратно штекер (на рисунке обозначено красным) чтобы замкнуть машину и пойти домой заниматься дальше. Для более плотного прилегания динамика к проставке и исключения зазора, приклеил на проставку куски СТП Сильвер, далее прикрутил динамики саморезами из комплекта.

Говорят что зря, типа не выдержат новые колонки и будет дребезжать! А у нас и колонки разные штатные! У меня магнитная часть внутри корзины подиума и не вытаскивается из нее! У тебя Магнит по фото отслоился от подиума? У меня и подиум на винтах был, а у тебя на клепках! Все же штатные подиумы я бы советовал выкинуть и поставить нормальные деревянные.3.

В рамках этой публикации будет рассмотрена цветовая маркировка проводов. Тогда ясно, с полоской — плюс. Или два белых из них один с чёрной полоской. Аналогично и здесь можно сказать, что красный — плюс, а вот белый — минус. Так что смело можно проверять, и уверяю вас, все будет нормально, можете даже тестером проверять напряжение. Кто-нибудь встречался с каркасным домостроение Чего больше плюсов или минусов?

Проверка полярности проводов

Случается, что проводки имеют другие цвета или сочетания, а то и вовсе заключены в белую оболочку без каких-либо знаков. В этом случае необходимо определить полярность при помощи инструментов.

Важно! После определения полярности стоит пометить провода, чтобы не перепутать их в дальнейшем. Отметку можно поставить цветным скотчем, несмываемым фломастером или термоусадочной трубкой

Определить правильную полярность помогут:

Мультиметр: это наиболее простой вариант. На приборе нужно выставить режим замера постоянного тока до 20 В, после подключить черный щуп (минус) в гнездо «COM», красный (плюс) — в гнездо «VΩmA». Затем щупы присоединяют к проводам. Если на экране высветились цифры, значит, щупы подсоединены верно — черный к минусу, красный к плюсу. Если же перед цифрами появился знак минуса («-»), значит, щупы подсоединены неверно: черный — к плюсу, красный — к минусу.

Важно! При использовании мультиметра со стрелкой при правильном подключении значение будет правильным, при неправильном стрелка отклонится в противоположную сторону

• Индикаторная отвертка: при прикосновении к фазному проводу цепь замыкается, контрольная лампа загорается. Это недорогой и надежный инструмент, достаточно долговечный и не требующий дополнительных ресурсов. К минусам стоит отнести малую точность и возможность ложного срабатывания.
• Лампа: нужно вкрутить лампу накаливания в типовой патрон, присоединить провод к известной нулевой линии и по очереди проверять остальные, подключая их. Загоревшаяся лампа будет означать наличие фазы.
• Батарейка: проверяемые проводки нужно подключить одним концом к разным сторонам батареи (к «+» и «-»), вторым концом на пару секунд прикоснуться к выводам динамиков. Если диффузор двигается наружу, провод подключен правильно, если «втягивается» внутрь — неправильно.
• Сырой картофель: его разрезают пополам и втыкают оголенными концами два провода на расстоянии 1-2 см друг от друга. Другие концы подключают к источнику постоянного тока, включают прибор и оставляют на 15-20 минут. Возле положительного образуется пятно зеленого цвета, возле отрицательного появятся пузырьки — выделится водород.

Теплая вода: провода одним концом подключаются к источнику питания, вторые опускают в теплую воду. После включения прибора возле отрицательного провода начнут собираться пузырьки.
