Как выбрать котел длительного горения до 7 суток + пошаговая инструкция по монтажу

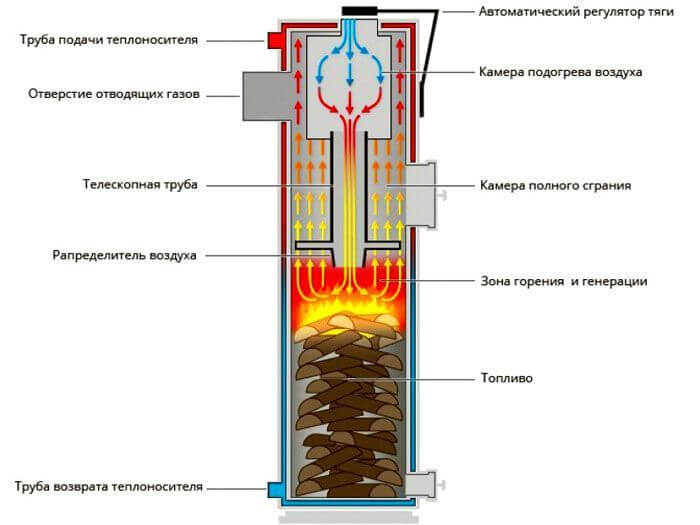

Устройство твердотопливных котлов верхнего горения

Котлоагрегат с верхним горением относится к классу твердотопливных отопительных устройств, слоевого типа сжигания топлива. Конструкция топки обеспечивает длительное горение твердого топлива, в связи, с чем не требуется ежедневное обслуживание котла верхнего горения.

Это становится возможным благодаря тому, что подача воздуха с небольшим дефицитом, происходит непосредственно в зону горения. Из-за недостатка воздуха протекает процесс тления твердого топлива, при этом из него выделяются горючие газы.

Они догорают в верхней части топочной камеры, выделяя максимальное количество тепла. Такая организация топочного процесса увеличивает теплоотдачу и уменьшает удельный расход топлива из-за снижения потерь тепла с химическим и механическим недожогом. Топочная камера разделяется на 2 части воздушным распределителем, имеющего форму трубы.

На одной ее стороне закреплена площадка с лопастями, для турбулентной подачи воздуха, а на другом конце поступает воздух. Котлы верхнего горения обладают цикличностью загрузки топлива. Пока не выгорит первая топливная закладка, новую порцию угля или дров засыпать нельзя.

Лучшие пиролизные твердотопливные котлы

Принцип работы подобных установок основан на дожиге пиролизных газов, образующихся вследствие сгорания топлива в обедненной кислородом среде. Такое решение обеспечивает большую энергоэффективность и длительный период работы оборудования на одной закладке.

Attack DP 25 Profi

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Новинка 2019 года от известного производителя теплотехники из Словении вобрала в себя все передовые идеи и технологические решения мировых лидеров данной отрасли. Пиролизный котел Attack DP 25 Profi — это высокоэффективная и экономичная котельная установка мощностью 25 кВт, предназначенная для работы с древесиной и ее производными. Позволяет использовать дрова длиной 1 м.

Главная особенность устройства — электронное управление процессами горения и циркуляции теплоносителя с выводом всех показателей на дисплей. Автоматика самостоятельно подстраивает мощность агрегата под реальную потребность дома в тепле. Длительность работы на одной закладке достигает 12 ч. Стоимость — 95000 руб.

Достоинства:

• Высокоэффективный теплообменник.
• Внушительный КПД.
• Модуляция мощности.
• Автоотключение после выгорания топлива.
• Контур доохлаждения воды (дополнительная защита от перегрева).
• Простота обслуживания.

Недостатки:

Внушительные массогабаритные показатели.

Отличная котельная установка для организации экономного отопления жилых домов, мастерских, магазинов.

Buderus Logano S171-50 W

4.9

★★★★★
оценка редакции

92%
покупателей рекомендуют этот товар

Buderus Logano – классический дровяной одноконтурный котлоагрегат с электронным управлением. Мощности в 50 кВт достаточно для обогрева немаленького частного дома в 2-3 этажа или производственного помещения. КПД агрегата достигает 90% за счет продуманной конструкции дожига пиролизных газов и контроля интенсивности горения.

Главная особенность модели — наличие электроники, которая позволяет управлять бойлером, удаленно контролировать работу котла, интегрировать его в систему «умный дом» и т.д.

Достоинства:

• Энергоэффективность.
• Технологичность.
• Удобная загрузка и простое обслуживание.
• Высокая безопасность.

Недостатки:

• Большой вес (466 кг).
• Цена – без малого 220 тысяч.

Данная модель станет отличным (хотя и весьма недешевым) решением при создании автономной отопительной системы в большом коттедже или на предприятии.

Траян Т15 2-КТ

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Современный дровяной пиролизный котел предназначен для отопления и горячего водоснабжения зданий и сооружений, площадью до 150 м2. Корпус агрегата выполнен из жаропрочной стали толщиной 5 мм. При мощности 15 кВт длительность горения на одной закладке составляет 8 ч.

Модель оснащена автоматическим регулятором подачи воздуха, который позволяет изменять мощность в диапазоне от 40 до 100%, где и достигается наибольший КПД в 82-85%.

Достоинства:

• Два контура нагрева.
• Возможность установки ТЭН.
• Длительный период автономной работы.
• Надежность и безопасность.
• Доступная стоимость – чуть больше 58 тысяч.

Недостатки:

• Возможна установка только в систему с естественной циркуляцией теплоносителя.
• Не самый высокий КПД.

Траян подойдет для организации отопления и ГВС в частных домах, производственных и офисных помещениях, магазинах.

Kiturami KF 35A

4.7

★★★★★
оценка редакции

72%
покупателей рекомендуют этот товар

Китурами — современный пиролизный котлоагрегат, предназначенный для работы с древесными отходами, что позволяет значительно сократить эксплуатационные расходы владельца на отопление. При номинальной мощности 24 кВт КПД отопления составляет 92%, а системы ГВС — 91%. Длительность работы (до 16 часов) обеспечивается большим объемом топочной камеры, которая вмещает до 50 кг дров.

Главной особенностью модели является теплообменник, выполненный из нержавеющей стали. Такое решение обеспечивает длительный срок службы и исключает появление накипи. Управление — электронное.

Достоинства:

• Экономичность.
• Неплохая тепловая мощность.
• Внушительный КПД.
• Полное электронное управление.
• Высокий уровень безопасности.

Недостатки:

Высокая стоимость – от 110 тыс. рублей.

Отличная модель для автономного отопления частного дома, площадью до 240 м2, которая также решит и вопросы с горячим водоснабжением.

Лучшие известные производители и модели: характеристики и цены

Stropuva S15U

Stropuva (Стропува) S15U мощностью 15 кВт – универсальный котёл шахтного типа, работает не только на угле, но и дровах, пеллетах и брикетах из любого материала. Он оснащён биметаллическим регулятором тяги, что избавляет от необходимости подключения к электрической сети. Подходит для домов площадью 100–120 м2.

Стоимость: 81 500–99 770 рублей.

Страна-производитель: Россия–Литва, ООО «STROPUVA» (СТРОПУВА).

Heiztechnik Q Alfa 15

Heiztechnik (Хайцтехник) Q Alfa 15 мощностью 15 кВт – предназначен для отопления помещения площадью 110–130 м2, сжигает уголь, штыб, различную древесину и брикеты. Этот польский котёл отличает сочетание чугунных колосников и корпуса из толстой котловой стали (5 мм), что гарантирует долгий срок службы – до 20 лет.

Стоимость: 62 240–68 720 рублей.

Страна-производитель: Польша, ООО «HEIZTECHNIK» (ХАЙЦТЕХНИК).

Buderus Logano S181-15E

Buderus Logano (Будерус Логано) S181-15E мощностью 15 кВт – один из лучших угольных котлов длительного горения для отопления частного дома площадью 120–140 м2. В базовую комплектацию входят датчики температуры воды и газов, а также вместительный бункер (240 л), благодаря чему устройство работает 3–5 дней подряд.

Стоимость: 218 000–250 640 рублей.

Страна-производитель: Германия, ООО «BOSCH» (БОШ ТЕРМОТЕХНИКА).

НЕДЕЛЬКА КО-60

НЕДЕЛЬКА КО-60 мощностью 60 кВт – это высокоэффективная модель отечественного производства способна 2–4 дня отапливать дом 200–250 м2 на одной закладке угля. Её микропроцессорный блок не чувствителен к сбоям электроэнергии, а при отключении котёл просто медленно (6–12 часов) затухает.

Стоимость: 115 900–130 500 рублей.

Страна-производитель: Россия (г. Кемерово), ООО «ТРИАЙ».

TIS PRO 11

TIS (ТИС) PRO 11 мощностью 11 кВт – компактный агрегат, который хорошо подойдёт для обогрева небольшого частного дома, коттеджа или дачи 80–100 м2. Регулировка подачи воздуха может быть ручной (при помощи болта на дверце) или автоматической (при использовании механического терморегулятора) – на выбор.

Стоимость: 64 100–67 200 рублей.

Страна-производитель: Беларусь, ООО «БелКомин» TIS Group (ТИС Групп).

LIEPSNELE L20U

LIEPSNELE (Лиепснеле) L20U мощностью 20 кВт – энергонезависимый котёл для дома 150–180 м2, обладает вместительной загрузочной камерой (320 л), что обеспечивает длительность горения одной закладки до 6–7 дней. Он практически «всеяден»: можно топить углём, дровами, опилками, стружкой, пеллетами и даже торфом.

Стоимость: 85 400–90 560 рублей.

Страна-производитель: Литва, ООО «VAKARO RASA» (ВАКАРО РАСА).

Советы по выбору

Перед выбором котла нужно подсчитать нужную мощность, основываясь на площади помещения, наличии изоляции, высоте и толщине стен. От этих параметров также зависит подбор продолжительности прогорания одной закладки.

В большинстве устройств используются следующие виды горючего:

• брикеты;
• уголь;
• пеллеты;

• торф;
• древесина;
• горючий сланец.

С типом топлива также следует определиться заранее, отдавая предпочтение более доступному варианту.

Важен и материал, из которого изготовлен теплообменник. Чугунные изделия имеют секционное строение и отличаются высоким качеством, но слабо защищены от тепловых ударов. Стальные модели выпускаются в виде моноблоков. Они лучше переносят тепловые удары, но сложны в транспортировке и ремонте.

Экономичность эксплуатации агрегата определяется совокупностью затрат на сервисное обслуживание, пригодностью к ремонту и показателем КПД.

Выбирая прибор для обогрева, следует правильно сопоставить его функциональность и размеры помещения, чтобы не переплачивать за излишнюю мощность. Лучше отдавать предпочтение моделям от проверенных производителей, использующим доступное топливо.

• Как выбрать лучший обогреватель-конвектор: виды, конструкция, обзор популярных моделей электрических и газовых моделей, их плюсы и минусы
• Как выбрать лучший источник бесперебойного питания для котла отопления: зачем нужен, какие они бывают, как правильно подобрать оптимальный, рейтинг ТОП-7 ИБП и обзор популярных моделей, их плюсы и минусы, советы по эксплуатации
• Рейтинг ТОП-8 лучших газовых пушек: обзор 8 самых популярных моделей, их плюсы и минусы, советы и рекомендации по подбору — на какие важные характеристики смотреть перед покупкой
• Газовые колонки для дачи: проточные или бойлерные, как выбрать подходящую, рейтинг популярных моделей, классификация

Разновидности твердотопливных котлов

Выбрать лучший твердотопливный котёл можно. Но перед покупкой стоит ознакомиться с типами данных агрегатов, отличающихся между собой множеством характеристик. Выделяют четыре основных типа оборудования на твёрдом топливе:

1. Классические.
2. Пиролизные.
3. Длительного горения.
4. Автоматические.

Классический вариант

Обычный котел на дровах

Схема работы классического агрегата такова, что тепло получается путём пламенного сжигания топлива. Котлы имеют две дверки. Через одну происходит загрузка топлива, а через другую – очищение от золы и прочих продуктов сжигания. Функционировать могут как на дровах, так и на угле. Теплообменник может быть изготовлен из разных материалов: чугун либо сталь.

Газогенераторные модели

В основе работы данного типа котла на твёрдом топливе – процесс пиролиза (распад и газификация твёрдого топлива). Данный процесс активируется при закрытой дымоходной трубе и закрытой камере сжигания. После того, как газ из поленьев высвободится в процессе пиролиза, он движется в сопло горелки, а там перемешивается с вторичным воздухом, что накачивает вентилятор. Затем смесь газа направляется в камеру сжигания и воспламеняется там. Горение осуществляется при температуре, иной раз достигающей 1200 °С. Процесс будет длиться, пока твёрдое топливо не сгорит полностью.

Газогенераторные твердотопливные котлы отличаются очень высоким коэффициентом полезного действия, доходящим до 90 %. При этом длительность горения может быть равно почти 10 часам. Агрегаты данного типа очень просты в эксплуатации за счёт полного сжигания поленьев, а контроль воздушной подачи даёт возможность полностью регулировать температуру теплоносителя.

Котёл длительного горения

Принцип работы котла длительного горения

В данном случае продолжительное горение обеспечивается особыми приёмами. На сегодня известны две системы длительного горения – Булерьян (Канада) и Стропува (Прибалтика), однако вторая не столь популярна из-за высокой стоимости, непростой эксплуатации и прочих техпараметров. Задумываясь над тем, как выбрать котёл твердотопливный длительного горения, вспомните, что по большому счёту это те же самые газогенераторные агрегаты, однако принцип работы у них другой.

Оборудование Булерьян – это печь с двумя камерами, где в нижнем отсеке осуществляется тление и формирование газа. После того, как газ поступает во вторую камеру, он смешивается с воздухом, и топливо без остатка сгорает.

Конструкция такого твердотопливного агрегата имеет цилиндрическую форму с вваренными в него трубами на половину окружности. Расположение труб снизу-вверх делает воздушную циркуляцию лучше и тем самым отдачу тепла – выше.

Монтаж обычно производят в нежилых помещениях, прекрасно подойдёт для обогрева гаража и дачи.

Система Стропува имеет два цилиндра, где один располагается внутри второго (в виде матрёшки). Пространство между цилиндрами наполнено медленно нагревающейся водой. Внутреннему цилиндру отведена функция топочной камеры, куда посредством распределителя попадает воздух. После топливной загрузки прогорание начинается сверху вниз, из-за чего нагревается вода.

Автоматический котёл

Этот котёл на твёрдом топливе подразумевает автоматизированную топливную загрузку и очищение от золы. Он имеет шнековый и транспортерный бункеры для топливной подачи и автоматической очистки от золы. В моделях на угле присутствует движение пласта горения топлива, необходимое для полного сжигания. С этой целью в автоматический котёл встроены подвижные колосники (либо рубящие и двигающие механизмы). Есть принудительный наддув для оптимального нагрева воды и топливного сжигания.

Можно выделить следующие плюсы автоматических котлов на твёрдом топливе:

1. Они не нуждаются в трудоёмком обслуживании и постоянном надзоре со стороны владельца.
2. В стандартное оснащение котла входит температурный регулятор.
3. Большинство имеют датчики, которые отслеживают температуру в самом котле.
4. Коэффициент полезного действия может равняться 85 %.
5. Продолжительное функционирование, которое ограничено только ёмкостью бункера для автоматизированной топливной подачи.

Расход топлива, в том числе угля, значительно меньше в автоматических котлах по сравнению с классическими твердотопливными агрегатами.

Чем грозит применение несортированного угля

В партиях несортированного угля в избытке попадается угольная пыль, огромные куски породы размером с кулак, которые заклинивают шнек автоматического твердотопливного котла длительного горения, срывая шпонки между двигателем и редуктором. В итоге котел выходит из строя или просто дает сбои в работе. Для исправления ситуации придется немало повозиться с ним, потратиться на замену неисправных деталей и узлов.

В России редко где продается сортированный уголь, предназначенный для твердотопливных котлов, поэтому поставщики рекомендуют использовать уголь фракции 6 — 13 мм (уголь-семечко). Как правило, это антрацит повышенной калорийности. Однако, из-за высокой теплотворности и предельно высоких температур при сжигании антрацитовое топливо деформирует горелки. Со временем эти детали приходится менять.

Даже если применить антрацит мелкой фракции, который будет обладать калорийностью, допустимой для сжигания в ТКДГ, эффективной работы ждать не приходится:

• с вероятностью 70% котел будет не дожигать уголь;
• вдвое упадет номинальная мощность;
• котел из 25-киловаттного может «превратиться» в 15-киловаттный
• уголь придется пересеивать и использовать по второму кругу.

Чтобы автоматический котел длительного горения выдал заявленную мощность, необходимо подавать в горелку определенное количество топливо за 1 единицу времени:

1. Длиннопламенный уголь имеет калорийность 6100 килокалорий на 1 кг (7 квт). Чтобы котел выдал мощность 28 квт, необходимо подавать 4 кг угля в час. За это время уголь должен сгореть полностью, но эффективно сжечь 4 кг угля за час нереально. То есть так сжечь, чтобы КПД устройства достигало хотя бы 75%, не говоря о заявленных производителем 85%.
2. Если уменьшить подачу топлива в 2 раза, упадет мощность котла пропорционально количеству подаваемого топлива. Вот почему если котел «не поднимает» температуру выше 50 градусов, причину надо искать в неправильных настройках.

Чтобы котел с автоматической подачей топлива работал без сбоев и проблем, необходимо покупать длиннопламенный уголь. Как заявляет производитель, его калорийность составляет 6100 кКал на 1 кг (на практике показатель на 15-20% ниже). Стоит учитывать, что длиннопламенный уголь, который продается в России, имеет фракцию 13 — 50 мм, в то время, как для котлов с автоматической подачей топлива в большинстве случаев фракция не должна превышать 30 мм.

Что такое пиролиз и какова его эффективность

Средневековые европейцы в результате долгих веков сжигания дров установили, что эту энергию можно использовать более рационально, если в печи класть не дрова, а древесный уголь. Производили его путем сжигания обычных дров без достаточного доступа кислорода. Для этого копали специальные ямы в земле, где и происходил весь этот процесс, в последствии названный пиролизом.

Некоторые виды пиролизных котлов длительного горения.

Такие ямы прекрасно справлялись с задачей получения древесного угля, но та энергия, которая выделялась в ходе этих процессов, тратилась без какой-либо пользы. Стоит сказать, что количество, выделяемой энергии было очень приличное. Поэтому современные технологии не обошли стороной такой подарок природы. Были созданы пиролизные котлы длительного горения с водяным контуром, которые смогли обуздать это тепло, используемое ранее впустую. Сегодня их с успехом используют, не только как вспомогательные источники отопления, но и как основные. Это и не удивительно, ведь кроме обычных дров, в них можно загружать и другое, более современное и эффективное топливо на древесной основе.

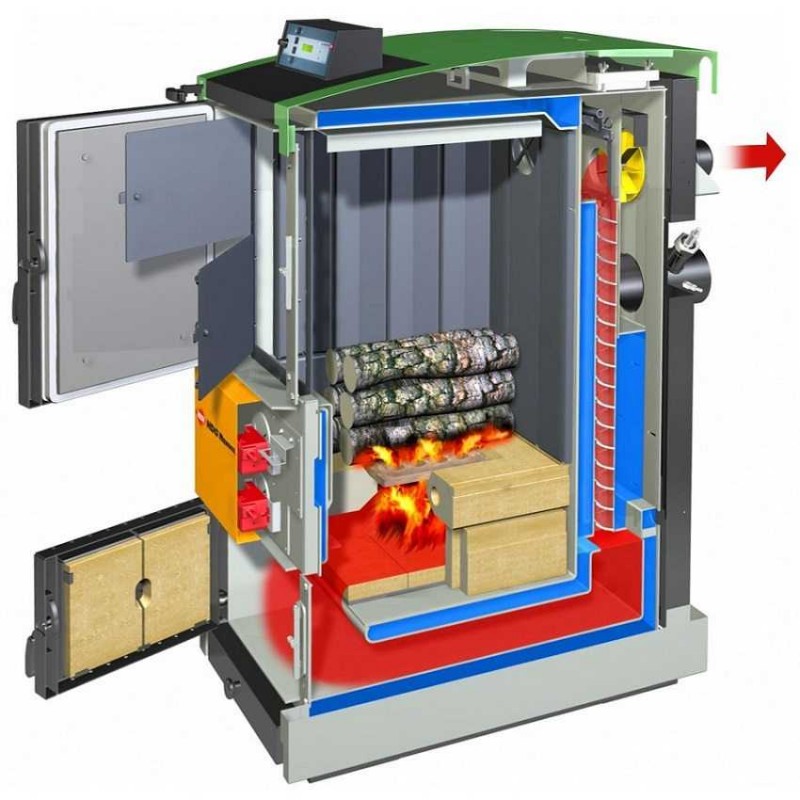

Пиролизный котёл длительного горения с водяным контуром — вид в разрезе.

Отличия двухконтурного котла

Котел длительного горения может иметь не один контур, а два. Таким образом, он не только может отапливать помещение, но и греть воду для хозяйственных нужд. Такие агрегаты оборудованы теплообменником или водяной рубашкой — в этом отделе происходит нагрев воды.

Котел может работать по двухконтурной схеме

Встроенный в систему теплообменник может иметь проточную систему воды или в виде аккумулирующего бойлера. Для отопительной системы, естественно, теплообменник должен работать по проточному ппринципу, а вот для ГВС он может быть как проточным, так и бойлерным.

Для ГВС удобнее выбрать бойлер косвенного нагрева большого объема. Он позволит всегда иметь горячую воду, так как она постоянно будет подогреваться, и сохранять температуру даже после завершения топки в течение длительного времени.

Кроме водяного контура, конструкция котла ничем не отличается от обычных котлов, работающих по этому принципу.

Комбинированные котлы

Котлы, работающие только на твердом топливе, устанавливают в основном, в строениях, расположенных в районах, где недоступны другие виды энергоресурсов. Если же есть возможность подключения к газовому трубопроводу, лучше воспользоваться комбинированным котлом. Он будет гораздо удобнее в применении и экономнее в финансовом плане.

Особое удобство в эксплуатации — комбинированные котлы

Конструкция комбинированных вариантов дополнена газовой горелкой и автоматикой. Начинают топить печь, например, дровами, а при их прогорании и остывании котла ниже установленной температуры, срабатывает автоматика, и включается газовый подогрев, который поддерживает теплоноситель в нужном температурном режиме. Такой котел может быть одноконтурным, но иметь в общей системе встроенный бойлер.

Котел можно встроить в универсальную систему отопления и горячего водоснабжения

Кроме того, есть модели котлов, которые работают на электричестве вместо газа.

Положительные характеристики котла

У любого из агрегатов, описанных выше, есть объединяющие и индивидуальные положительные качества, именно поэтому сегодня их устанавливают в загородных домах и заменяют ими старые кирпичные печи.

• Котлы длительного горения имеют хорошие показатели и обладают очень высоким КПД, который доходит до 90—95%.
• Если в котле встроена система автоматической подачи топлива, то он может долгое время работать без участия человека. Срок такой работы указан в паспорте агрегата.
• Эффективность работы прибора объясняется способностью конструкции при нормальной эксплуатации достигать температуры до 600—650 градусов.
• Котлы — экологически чистые приборы, так как сжигается не только заложенное топливо, но и угарный газ, образующийся при его работе.
• Всегда есть возможность регулировать интенсивность горения.
• Современные котлы оборудованы автоматикой, которая позволяет управлять ими через пульт, а также через него же получать сигнал о возникших при работе неполадках.
• Удобство комбинированных котлов заключается в использовании разного вида топлива, что позволяет существенно на нем сэкономить.
• В котлах с водяным контуром реализована возможность регулирования температуры воды, как для отопления, так и для ГВС.
• При большом количестве положительных качеств агрегата, он имеет вполне доступную цену.
• Простота в монтаже и эксплуатации, а также неприхотливость в уходе и возможность делать это самостоятельно, не привлекая специалистов.
• Компактность, по сравнению с кирпичными строениями.

Объективные недостатки

К отрицательным моментам в использовании котла можно отнести:

Загрузка топлива в прибор производится вручную.
В некоторых моделях отсутствует регулировка температуры воды, поэтому при выборе котла на это нужно обратить особое внимание.
Требуется достаточно много места для хранения дров или другого твердого топлива.
Есть определённые требования к просушке топочного материала.
При использовании комбинированных моделей, нужно будет отвести для системы отдельное помещение — котельную.

Это достаточно существенные недостатки для тех, кто имеет небольшую площадь дома, но при необходимости установить отопление, всегда можно найти выход из положения.

Реально ли построить такой котел своими руками?

При желании и при наличии некоторых навыков, вполне возможно сделать котел длительного горения на твердом топливе самостоятельно

Для эффективности его работы совершенно не важно, какой формы будет котел — круглый, изготовленный из бочки или газового баллона, или сваренный из металлических листов. Главное — правильно устроенная внутренняя система

Технические параметры твердотопливных котлов

Итак, на что же стоит обращать внимание если вы решили выбрать самый лучший твердотопливный котел:

• Вид топлива. Разные модели могут потреблять один или несколько видов топлива. Для использования подойдут дрова, уголь, брикеты торфа, опилки, пеллеты, солома или переработанные отходы.
• Мощность. Ее необходимо рассчитать таким образом, чтобы хватало на отопление всей площади дома и вспомогательных помещений.
• Объем камеры сгорания. Это один из основных показателей, влияющих на производительность агрегата, частоту топливных загрузок.
• Автоматизация. Наличие такого механизма позволяет освободить хозяев от постоянного наблюдения за котлом.
• Безопасность. Основные элементы, необходимые в любом котле — сигнализация и функция автоотключения в случае сбоя в работе.
• Необходимость в доступе к электричеству. Некоторые модели отопительных приборов просто не способны работать без доступа к электричеству. Но большая часть котлов все же могут осуществлять обогрев полностью автономно.
• Полезный коэффициент. этот показатель рассчитывается как соотношение между фактической мощностью прибора и теплоемкостью используемого топлива. Чем выше КПД, тем меньше топлива потребуется для выработки одной единицы тепла.
• Время работы на одной загрузке. Невозможность управления процессом делает период горения топлива очень коротким. Вам вряд ли понравится котел, в который нужно подбрасывать топливо каждые 4–5 часов. Современные модели могут работать на одной загрузке по несколько суток.
• Простота обслуживания. Даже самый замечательный котел нужно очищать от сажи и золы, продувать и загружать новую порцию топлива. Чем проще обустроены все эти процессы, тем больше будет доволен владелец.
• Стоимость. Котлы для отопления дома не то оборудование, на котором стоит экономить. В данном случае не стоит выбирать отопительный прибор, ориентируясь только на низкую цену. Технические характеристики дешевых котлов чаще всего далеки от идеальных.

Только комплексно подойдя к изучению всех основных параметров, мы можем выбрать для себя лучший твердотопливный котел длительного горения в 2021 году.

Где купить угольный котел длительного горения для отопления частного дома

В Москве

1. Печи-Камины – ул. Юбилейная д. 4 корпус А, тел. +7 (495) 215–56–94.
2. Комфорт – Дмитровское шоссе, д. 100, корпус 2, тел. +7 (495) 921–37–61.

В Санкт-Петербурге

1. ТехноДом – пр. Стачек д. 57, Комсомольская пл., тел. +7 (812) 671–00–88.
2. Кит-Тепло – ул. Литовская д. 8, +7 (812) 295–00–05, +7 (812) 248–18–88.

В заключении стоит сказать, что эффективность и экономичность системы отопления не в последнюю очередь зависит от сноровки пользователя, поэтому чтобы угольный котёл длительного горения хорошо прослужил не один сезон, необходимо научиться правильно эксплуатировать оборудование и ухаживать за ним.

Принцип действия и чертежи котла длительного горения на твердом топливе

Отопители могут работать по нескольким схемам, что отражается на их конструкции. Котлы, которые основаны на принципе верхнего горения устроены несколько проще, чем котлы с нижним очагом, тем не менее, эффективность работы у них практически одинаковая. Верхнеочаговые котлы впервые пошли в серийное производство только в 2000 году и с тех пор их конструкцией пользуются многие при изготовлении котлов своими руками.

Камера сгорания такого котла может быть довольно объемной, вплоть до 500 кубических дециметров. Поэтому, чем больше камера сгорания, тем дольше котел может работать без закладки, вплоть до нескольких суток. Топливо сгорает сверху вниз, а шахтный ограничитель подачи кислорода автоматически уменьшает камеру сгорания по мере выработки топлива. Тепло, образующееся при тлении, передается в теплообменник.

Разновидности котлов

Отопительные агрегаты на дровах представляют собой отличную альтернативу газовым приборам. Они характеризуются множественными достоинствами:

1. Высокая эффективность – благодаря замедленному сгоранию топлива КПД достигает 90 %.

2. Длительная активность – объемная топка с мощным нагнетающим вентилятором способна обеспечить беспрерывную работу до 7 суток.

3. Экологичность – при сгорании органического топлива в атмосферу выделяется незначительное количество углекислого газа.

4. Экономичность – встроенная электроника помогает настроить оптимальный режим загрузки котла.

Отопительные агрегаты замедленного горения представлены на современном рынке в трех разновидностях.

Работают на угле, дровах или древесных брикетах. Благодаря небольшой топке сокращается период сгорания одной закладки. Чтобы обеспечить непрерывное функционирование в течение суток, топливо приходится засыпать 4-6 раз. Преимуществом классических котлов считается низкая цена.

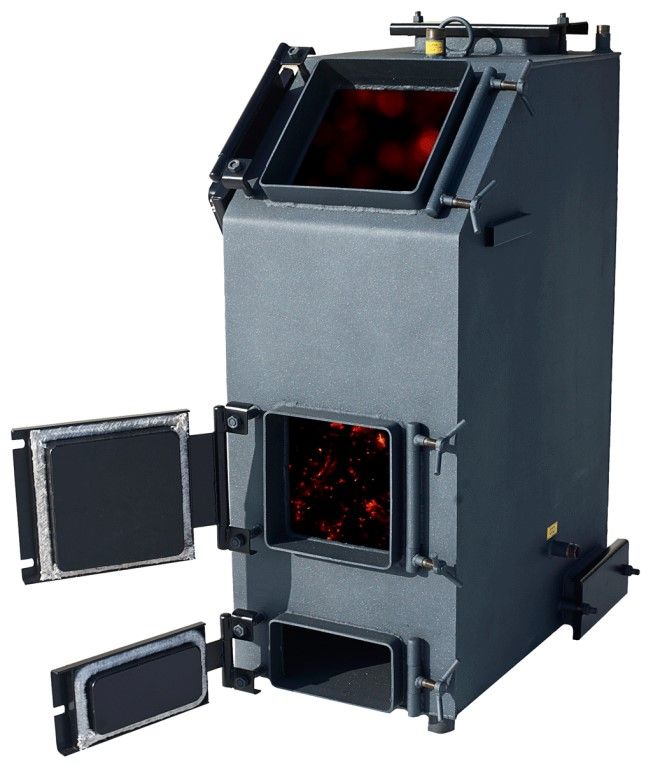

Конструкция с объемным бункером и широким загрузочным проемом. Используются сухие сыпучие материалы. Автоматическое управление оптимизирует процесс сгорания. В зависимости от загрузки мощный котел работает от 6 до 24 часов. КПД составляет не более 75 %.

Функционируют по принципу сжигания древесных газов, выделяемых в процессе медленного тления. Конструкция обеспечивает высокую эффективность теплопередачи и быстрый нагрев теплоносителя. На одной загрузке печь работает до полного выгорания топлива, КДП – 85 %.

Схема дровяной печи с водяным контуром

Котлы по чертежам Василия Пустовойченко – это простые и доступные установки, которые можно сделать своими руками. В качестве основы используют цельносварную трубу, стальную бочку или газовый баллон б/у. Толщина металлических стенок должна быть не менее 3-4 мм. Это снижает выгорание металла и обеспечивает длительную бесперебойную работу оборудования. Высота основания варьируется от 800 до 1000 мм. От величины этого параметра зависит объем разовой загрузки топлива.

Схема котла отопления на дровах состоит из трех частей:

• загрузочный бункер – емкость для закладки топлива, высота которой меняется по мере его прогорания;
• топочная камера – участок, где происходит медленное тление дров и генерация газов;
• зона полного сгорания – закрытый поддон, где сжигаются древесные газы, накапливается зола и происходит отвод дыма.

Топочную камеру ограничивает распределитель воздуха. Это металлический круг толщиной 4-6 мм с отверстием в центре. Через него проходит телескопическая (или цельная) труба, подающая кислород в зону горения. Диск распределителя находится в движении, поэтому его диаметр немного меньше корпуса котла. В нагнетательную трубу воздух попадает из атмосферы, проникая через верхнюю заслонку.

Отработанные газы выводятся через дымоход, закрепленный в верхней части. Внизу на стенке располагается дверца, через которую удаляют золу и пепел. В котлах длительного горения твердое топливо сжигается практически полностью, поэтому отходы удаляют нечасто. Кроме того, в конструкции предусматривают точки для подключения подачи и обратного отвода воды. Также определяют место закрепления термометра и регулятора тяги.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Подогреть теплоноситель в водяном контуре можно двумя способами:

1. Сделать выносной накопительный бак, внутри которого пропустить трубу. Отработанные газы продвигаются по дымоходу и одновременно нагревают воду.

2. Пропустить трубу теплообменника через камеру сгорания. Подключить к ней змеевик, который располагается в накопительном баке.

Эффективность второго способа выше. Однако технология исполнения выглядит намного сложнее.

Изготовление котла длительного горения своими руками видео

Популярные запросы

автоматизация бассейны и фонтаны бытовая техника ванная вентиляторы воздуховоды дачный туалет душевая кабина дымоходы запорная арматура инструмент канализация колодец конвекторы кондиционирование котельное оборудование краны и смесители наружный водопровод насосное оборудование обогреватели освещение очистка воды очистка воздуха печи проектирование работа с трубами радиаторы сварочные работы своими руками септики скважина солнечные батареи схемы отопления теплоноситель теплый пол увлажнение воздуха утепление фильтры электропроводка

Выбор редакции

Теплый электрический плинтус: цена и монтаж

Потолочные инфракрасные обогреватели с терморегулятором

Диммеры для светодиодных ламп 220в

Приточная вентиляция в квартире с фильтрацией

Розетки и выключатели — лучшие бренды
