Короба для электропроводки пластиковые: размеры и виды

Выбор коробов для электропроводки

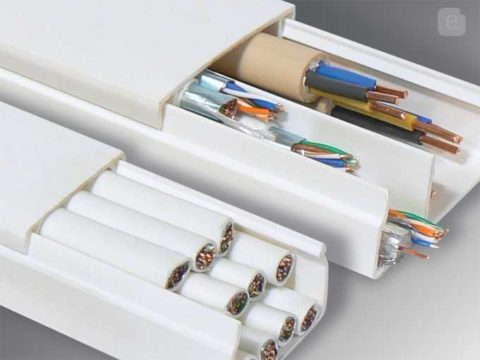

Укладка проводов и кабелей в коробах

Выбирая каналы для проводки проводов, необходимо учитывать некоторые факторы:

• Размеры необходимого защитного приспособления.
• Обычно короба имеют определенную длину, поэтому лучше их приобретать с небольшим запасом.
• Для укладки кабелей в доме, лучше использовать легкие металлические или пластиковые короба под основной цвет интерьера помещения.
• Внутри короба должно быть достаточно пространства для укладки определенного количества кабелей, и еще — чтобы остался некоторый запас.
• Обязательное условие — наличие нужной фурнитуры к кабель-каналу.
• Необходимо проконтролировать, чтобы все замки, заглушки, крепежные элементы были на месте. При этом замок короба должен легко открываться руками.

Способы крепления коробов к стене

Крепление короба

Для правильной фиксации кабельного канала к стене, существует несколько способов:

С помощью саморезов. Шаг крепежных элементов для деревянного дома или стен из гипсокартона выбирается, в зависимости от нагрузки на пластиковый короб: количества проводов и размеров их сечения. Обычно он составляет 50 см. При неровных стенах шаг крепления уменьшается, что позволит скрыть имеющиеся зазоры и дефекты стен.

Установка самореза

1. 1. На основании кабельного канала сверлятся отверстия диаметром 6 мм с шагом 50 см.
   2. Короб прикладывается к стене, и отмечаются места крепления его на стене.
   3. Сверлятся отверстия в стене.
   4. Прикладывается пластиковый короб, и вбиваются дюбеля.
   5. Забиваются гвозди.

Крепление каналов дюбель-гвоздями

Клопами. Такие изделия используются для крепления коробов в металл, до 2 мм толщиной или алюминиевый профиль.

Установка клопов

Чтобы лучше представить процесс лучше просмотреть видео.

Жидкими гвоздями. Такой вариант используется, когда нельзя применять другие способы.

Нанесение жидких гвоздей

Обычно это монтаж на плитку в ванной или на металлическую гладкую поверхность. Однако, это не слишком надежный способ.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Способы крепления

В зависимости от материала, из которого изготовлены стены, для крепления кабель-канала используется несколько способов. Для того чтобы крепление обеспечивало надежную фиксацию, радовало глаз и доставляла эстетическое удовольствие, перед прокладкой необходимо произвести выравнивание поверхности стен.

Изделие из пластика можно прикрепить к стенам при помощи клея, в качестве которого можно использовать надежные и проверенные жидкие гвозди. Это самый простой способ, однако он сопряжен со значительными трудностями в случае, если возникнет необходимость демонтажа. Данный способ не дает мастеру права на ошибку при крепеже. Короб к дереву лучше крепить, используя саморезы. Величину шага крепления следует выдерживать в пределах 50 сантиметров. Саморезы следует заводить в предварительно просверленные отверстия в профиле, величина которых должна несколько превышать диаметр крепежного изделия.

Для фиксации на бетонной или кирпичной стене понадобятся перфоратор, сверло с победитовым наконечником диаметром 6 мм и дюбель-гвозди. На каждый двухметровый участок потребуется прядка 4 – 5 дюбель-гвоздей. Короба, предназначенные для крепления при помощи липкой ленты, как правило, используются для обустройства временного электроснабжения .

При прокладке коробов следует тщательно производить замеры и проявлять аккуратность при резке. Золотое правило, о котором не следует забывать, во избежание брака, резку следует производить при закрытых крышках. Следует знать, что резку пластиковых профилей и крышек необходимо производить ножовкой по металлу или болгаркой. Во избежание образования сколов и трещин в местах резки, использование для этой цели кусачек или ножниц по металлу не допустимо.

В конечном итоге в собранной конструкции не должно быть видимых зазоров в местах стыков. В местах угловых стыков желательно использовать специальные аксессуары, скрывающие изъяны сборки.

Этапы монтажа

Установка трасс для проводов состоит из комплекса мероприятий. Они требуют ответственного подхода. Помимо монтажа, следует выполнить ряд подготовительных задач. Далее подробно остановимся на каждом из этапов.

Схема электропроводки

Сначала делается схема электрической проводки в помещении. Её можно составить своими руками, имея понятие об электричестве. В противном случае понадобится воспользоваться помощью специалистов.

Чертеж прохождения кабель-канала

Следующим шагом станет выполнение чертежа прокладки кабельных лотков с учетом месторасположения всех распределительных коробок, выключателей и розеток. Для этого лучше использовать программу с возможностью вывода трехмерного изображения.

Схема прокладки электропроводки по кабель-каналам

Покупка электротехнического короба с аксессуарами

Далее нужно подсчитать требуемое количество аксессуаров. Они необходимы для эстетичного вида стыковых соединений. Для исключения дальнейших проблем с монтажом, следует приобретать аксессуары и кабельные трассы одной марки.

Разметка трассы кабель-канала

По ранее подготовленному чертежу переносят разметку прокладки электротехнических лотков на стены. Для выдерживания горизонтали и вертикали следует воспользоваться отвесом и уровнем. При наличии лазерного нивелира достаточно использовать его.

Разметка стен под электропроводку

Подготовка кабель-канала к монтажу

На указанном этапе понадобится подготовить соответствующие длины кабельных каналов. Рекомендуется осуществлять резку по мере установки коробов. Также необходимо иметь в виду, что мини кабельные трассы не комплектуются продольными соединительными аксессуарами. Для получения красивого соединения необходимо:

1. Использовать два короба, один из них смонтировать цельным.
2. Второй отрезать на требуемую длину вместе с защитной крышкой.
3. Сначала устанавливается отрезанная крышка на цельный короб, а затем защелкивается неповрежденная крышка.

Фиксация кабель-канала по размеченной трассе

Крепление к стене электротехнического лотка может быть выполнено жидкими гвоздями, саморезами по дереву или металлу, дюбель-гвоздями. Рекомендуется вкручивать крепеж в шахматном порядке. При использовании жидких гвоздей, следует наносить клей на тыльную часть короба в виде зигзага.

Крепление кабель-канала к стене

Прокладка и закрепление кабелей в канале

При укладке проводов в кабель-канал понадобится придерживаться следующих правил:

1. Силовая проводка должна размещаться без скручивания между собой.
2. Укладывать телефонные, компьютерные и телевизионные кабельные линии необходимо отдельно от силовой электрической проводки.
3. Фиксация проложенных в коробе проводов выполняется распорками и хомутами.

Установка электрических элементов

Остается выполнить подключение выключателей и розеток, закрепив устройства в подготовленных местах.

Монтаж розеток в кабель-канале

Если сначала выполняется штукатурка, а не электрика – достоинства

К таковым можно отнести возможность правильной установки всех приборов (розеток, выключателей) с первого раза соответственно проекту. Кабель не травмируется штукатурными инструментами, соединения проводов не окисляются. Упрощаются также ремонт и обслуживание проводки. Так при замене провода понадобится лишь вскрыть одну штробу.

Соблюдение планировочных решений

Плюсом можно считать и то, что проектные решения по расположению розеток и иных деталей электросети выполняются с первого подхода. Не уменьшается объём свободного пространства помещения. Если же поверхность стен будет облицовываться гипсокартоном (еще такой способ называют сухая штукатурка), то при установке каркаса трассы электрики читаются хорошо, что позволяет не нарушить кабели.

Удобный монтаж фурнитуры

Процесс установки подрозеточников и электромонтажных коробок регулируют сами электрики, выдалбливающие углубления под них. Это позволяет с первого раза установить их на нужную глубину краями вровень с отделочным покрытием. Не требуется оставлять концы проводов большей, чем нужно, длины.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Как монтировать кабель каналы?

В первую очередь вам необходимо решить, на какой крепёж вы будете собирать свои изделия: саморезы, двусторонний скотч или жидкие гвозди — и, если для вас имеет значение цена, узнайте, какой из способов монтажа обойдётся вам в меньшую сумму денег. Если вы решите использовать саморезы для крепления коробов, то позаботьтесь о том, чтобы купить или арендовать шуруповёрт в специализированных магазинах.

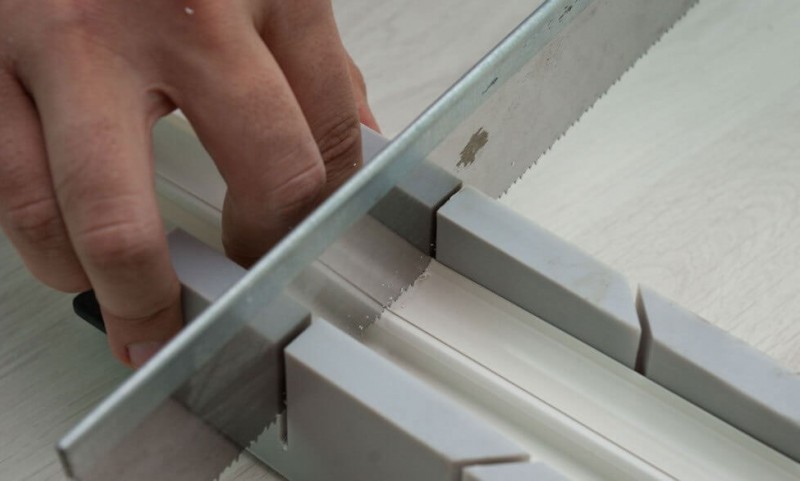

Периодически вам придётся обрезать планки коробов или выравнивать стыки, поэтому будет очень актуальным наличие у вас ножниц, канцелярского ножа (для пластиковых изделий) или усиленных ножниц (для металлических изделий).

Для удобства клиентов производители делают в коробах специальные отверстия для крепежа. Это значительно облегчает и ускоряет монтаж, а также предотвращает порчу планки изделия от неумелого использования шуруповёрта.

Для того чтобы спрятать сплетения кабелей и проводов и улучшить внешний вид помещения, нужно выполнить нижеописанные несложные действия:

• освободить изделия от упаковки и снять с них верхние крышки;
• разметить участки стены, на которых вы планируете проложить кабель канал;
• если необходимо, нарезать планки тех размеров, которые вам требуются;
• приложить короб к стене и, если нужно, выровнять его, используя уровень;
• наживить изделие с двух сторон, чтобы оно было закреплено на стене, и заново проверить выравнивание;
• окончательно прикрепить кабель канал, вложите в него провода, и закрыть крышку;
• не забыть убрать мусор и прибраться на месте монтажных работ после их завершения.

Различные цветовые решения для кабель-каналов

Цветные кабель-каналы несут больше дизайнерского, нежели практического смысла. Хотя некоторые опытные электромонтеры утверждают, что и с точки зрения разводки в квартире польза от различных оттенков изделия есть. Однако, если вдуматься, вряд ли в интерьере будет хорошо смотреться «радуга» из кабель-каналов.

Расцветка помогает разделить кабели по группам

Расцветок коробов на сегодняшний день довольно много. Самыми распространенными являются кабель-каналы светло-серого, белого цвета и короба, оформленные под дерево разных пород. Но при электромонтаже открытого типа каждый домашний мастер может подобрать такой оттенок, который будет сочетаться именно с его интерьером. Сейчас можно приобрести даже черный кабель-канал, при условии необходимости создания контраста на светлых стенах.

Цветные короба для проводов по безопасности ничем не уступают привычным серым или белым – материал для их изготовления используется один и тот же. Если говорить о практическом их применении, то можно рассмотреть вариант, при котором из электрощита, расположенного на цокольном этаже частного дома, выходит 12 групп. Вполне возможно пустить каждую из линий по кабель-каналу своего цвета. В этом случае будет удобнее разобраться в случае аварии на одной из линий. Но вполне легко можно обойтись и обычной маркировкой. А значит многие посчитают цветовую излишеством.

Техника безопасности

Новичкам при штроблении стен рекомендуется работать в малярной робе. Ее можно приобрести в специализированном магазине. Также необходимо воспользоваться очками и специальной маской, которые уберегут вас от разлетающейся во все стороны пыли.

Обычно штробление стен проводят в период черновых работ, когда еще не уложено половое покрытие. Однако бывают случаи, когда данная процедура проходит в помещении с чистым полом. В этом случае, обязательно покройте его полиэтиленом в 4 мм толщиной, а сверху покройте газетами. Таким образом, можно будет сохранить покрытие пола.

Обязательно отдыхайте сами и дайте отдохнуть инструменту. Знайте, что вы не сможете провести ровную штробу уставшими руками. Штробить стену следует только в горизонтальном и вертикальном направлении. В этом случае во время благоустройства помещения будет меньше риска повредить силовой провод.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Материалы коробов

В зависимости от типа проводки используются разные материалы. Для открытой подходят металлические, деревянные, короба электротехнические пластиковые. Их выбор зависит от внешнего вида комнат, финансовых возможностей покупателя, количества проводов и внешних климатических условий.

Металлические короба

Металлический короб для проводки

Это прочные и надежные конструкции, исключающие риск повреждения открытого кабеля от механических воздействий. Изготавливаются из материалов, устойчивых к образованию коррозии. К недостаткам можно отнести низкую электробезопасность материала. Если неправильно проложить провода или использовать изделия с плохой изоляцией, металл может привести к поражению электрическим током человека. Также металлические изделия недопустимы во влажных помещениях (ванная, подвал, чердак), так как вода приводит к снижению срока эксплуатации. Антикоррозийные короба стоят дороже.

Для установки короба металлического требуется специальный инструмент для работы по металлу – ножовка, ножницы, дрель. Не в каждом доме есть такие приспособления, а цена их достаточно высока.

Деревянный короб

Деревянный плинтус, выполняющий роль кабель-канала для проводов

Подобные изделия используются нечасто, хотя они имеют свои преимущества. К положительным моментам относятся:

• Экологичный природный материал. Он не выделяет вредных веществ, а также не вызывает сложностей при утилизации.
• Является диэлектриком и не проводит электрический ток. По этой причине в него можно укладывать проводники без изоляции. В случае повреждения изоляционного слоя человек не пострадает.
• Безопасность. Позволяется использовать даже в помещениях с проводами с обычной изоляцией.
• Эстетичный внешний вид. Деревянные короба особенно хорошо впишутся в комнату в стиле кантри.

Основные недостатки:

• Быстрый выход из строя при несоблюдении условий эксплуатации. Особенно опасно влияние влаги на древесину.
• Повышенная пожароопасность. Древесина может загореться от малейшей искры.
• Возможное короткое замыкание может стать причиной возгорания самого изделия и всего помещения.

Для монтажа потребуется ножовка по дереву и дрель. Они позволят просверлить дыры в основании детали для фиксации на стену.

Пластиковые короба

Кабель-канал из пластика

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

• Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
• Массовость производства пластмассовых изделий благодаря развитости современных технологий.
• Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
• Устойчив к механическим воздействиям.
• Непроводимость электрического тока.
• Возможность применения в условиях повышенной влажности.
• Простота подключения и протяжки проводов.
• Не требуется специальный инструмент.
• Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.
