Как сделать простую коптильню из кирпича своими руками

В чём отличие горячего и холодного копчения

Как уже было отмечено выше, существует два способа обработки мясной и рыбной продукции. Холодный способ представляет собой длительное воздействие на пищевую продукцию частицами дыма. Среднее время приготовления достигает от 2 до 6 дней. Скорость пропитки напрямую зависит от толщины мясного и рыбного деликатеса.

Основное преимущество данного метода заключается в небольшом скоплении вредных соединений внутри пищевых волокон. Помимо этого, срок хранения достигает до 6 дней.

Готовые изделия употребляют охлажденными. Срок хранения данной пищи составляет от 4 до 5 дней при соблюдении температурного режима в 6 градусов.

Как сделать коптильню холодного копчения из кирпича

Это основательное капитальное сооружение, для строительства которого потребуются некоторые навыки каменщика. Если объединить коптильню, мангал и печь под казан, получится прекрасный мини-комплекс для приготовления разнообразных блюд на открытом воздухе.

Кладку ведут в полкирпича на цементно-песчаном растворе. Сначала выводят углы, затем стенки. Кирпичи укладывают в перевязку со швом 0,5-1 см.

Понадобятся инструменты и материалы:

• емкость для замешивания раствора;
• лопата;
• шпатель;
• пузырьковый уровень;
• шнур для отбивки рядов;
• кирпич;
• цемент;
• песок;
• вода;
• щебень для отсыпки.

Коптильня может быть вертикальной или горизонтальной. В первом случае топку располагают отдельно и соединяют с помощью трубы, во втором — дымоход выкладывают непосредственно в теле самой печи.

Кладка дымохода достаточно сложная. Горячие газы должны пройти возможно больший путь, равномерно остывая, поэтому для таких вариантов разработаны специальные порядовки.

Выбор места

Оптимально, если расположить сооружение на участке с уклоном. В верхней точке устанавливают коптильный шкаф, а дымоход прокладывают под землей к нижней точке склона и соединяют с камерой для сжигания щепы.

Благодаря разности давлений создается тяга, активно продвигающая дым в нужном направлении. Для регулировки скорости и температуры в дымоходе монтируют заслонку. Чем больше длина канала, тем качественнее очищаются газы от копоти и токсичных веществ.

Часто для дымохода используют прорытую в земле траншею длиной от 2 метров, которую накрывают сверху листами металла и засыпают грунтом. В таких условиях температура долго остается постоянной, а чистка и вовсе не требуется. Вредные смолы проникают непосредственно в землю, где нейтрализуются почвенными бактериями.

При выборе места нужно учитывать пожарную опасность сооружения, а также влияние задымления на окружающих. Желательно, чтобы коптильня не «дымила» на соседний участок и не провоцировала конфликты.

Фундамент

Для кирпичных стен в качестве основания можно использовать монолитную плиту или ленту с армированием.

Алгоритм устройства фундамента:

1. Выкапывают котлован на глубину 30-40 см.

Отсыпают дно щебнем, уплотняют.

Заливают слой бетона 50 мм.

После схватывания укладывают арматурные каркасы, заливают еще 50 мм бетона.

Через 2-3 дня приступают к кладке. В ленту можно заложить обрезки труб, арматуры и другого металла. Для плиты подойдет сетка с ячейкой 100х100 мм и диаметром стержней 6-8 мм.

Кладка печи

Как правило, печь напрямую как коптильню не используют. На ней готовят различные блюда, в том числе в казане. Но дым, который образуется от сгорания дров, вполне пригоден для копчения. Проходя по каналам печи, он достаточно охлаждается, очищается и поступает в дымоотвод. Продукты развешивают внутри на закрепленных крючьях или решетках.

Печь выкладывают порядово с соблюдением герметичности швов. Материалы для горячей зоны используют огнеупорные, для внешней кладки это необязательно.

Простая кирпичная коптильня холодного копчения своими руками

Сооружение представляет собой кирпичный «домик», соединенный с дымогенератором или топкой посредством дымохода. Для горячего копчения топку устраивают в нижней части коптильни.

Внутри постройки крепят крючки для продуктов. В одной из стенок при кладке оставляют проем, куда впоследствии монтируют коробку и навешивают дверцу. В крыше оборудуют дымоход. Для регулировки скорости и температуры желательно установить задвижку.

Как правильно коптить в кирпичной коптильне

Для начала пустую коптильню нужно 1-2 раза запустить. Для этого прожигают некоторое количество опилок в течение 3-4 часов. Это необходимо, чтобы кирпич стал менее влажным. В результате пробного запуска также можно увидеть негерметичные стыки, пропускающие дым, и устранить их.

После испытаний можно приступать к копчению продуктов по любимым рецептам. Кирпичная коптильня хорошо сохраняет тепло и пригодна для использования в холодный сезон.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

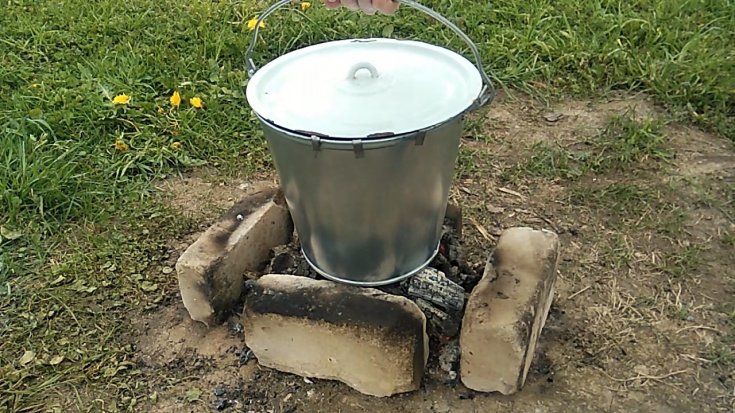

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

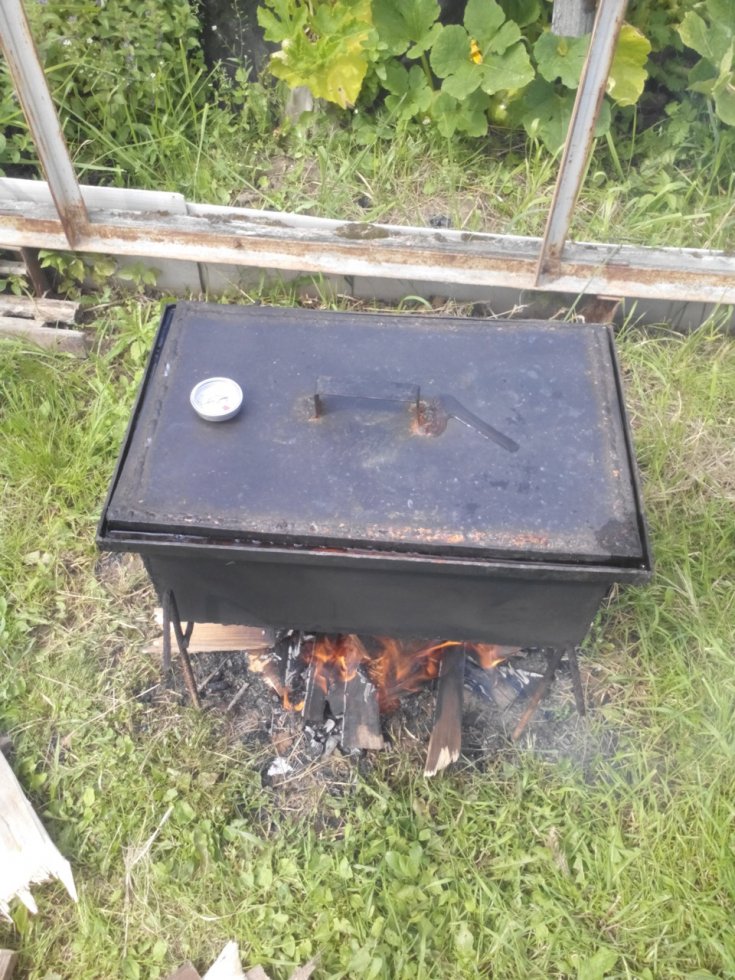

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

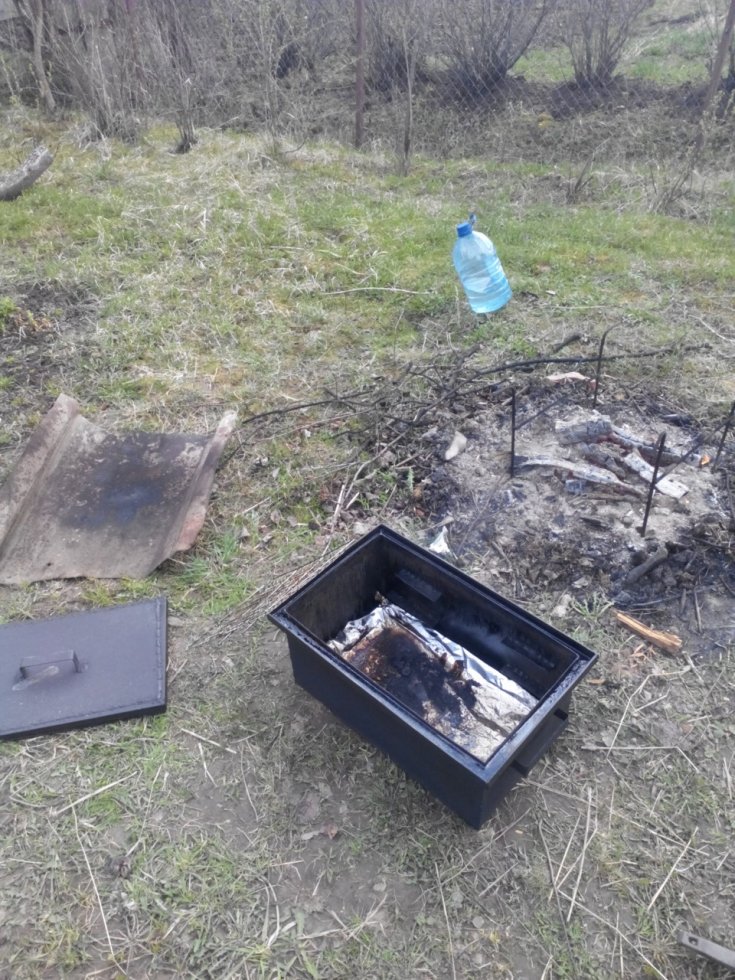

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Коптильня своими руками

Представляем вашему вниманию процесс изготовления газовой коптильни горячего копчения своими руками. Это мобильная конструкция, которая устанавливается на газовой горелке. Основное преимущество данного способа заключается в поддержании постоянного температурного режима.

Конструкция представляет собой многоуровневое изделие с несколькими отсеками для пищи. Перед началом изготовления необходимо ознакомиться с чертежами коптильни горячего копчения. На них данное сооружение выполняется в виде цилиндрической емкости с решетчатыми отделами.

В верхней части имеется сапун и плотная крышка со сквозными отверстиями для вывода излишков дыма. Помимо этого, здесь имеются дополнительные гидрозатворы, которые предотвращают попадание воздуха из внешнего пространства.

Средний объем такой емкости составляет 25-30 л. В нижней части предусмотрена ёмкость для стекания излишков жира. Под ней располагаются опилки или деревянная щепа.

Для быстрого копчения необходимо обеспечить бесперебойную подачу газовой энергии для достижения температуры 25-50 градусов.

Отличие коптилен горячего и холодного копчения.

Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.

Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:

Простейший прибор для горячего копчения продуктов

1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.

2 – Поставка: ножки или даже просто несколько установленных кирпичей.

3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм

4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.

5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.

6 – Металлическая решетка для укладки продуктов.

7 – Продукты для горячего копчения.

8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.

Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.

Цены на дымогенераторы

дымогенераторы

Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

Типовая схема коптильни для холодного копчения

1 – Топочная камера, в которую закладываются дрова.

2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.

3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.

4 – Цокольная часть коптильни, выполненная из кирпичной кладки

5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.

6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.

7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.

9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.

10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.

Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.

6 Высокотемпературный шкаф – популярные способы изготовления

Сделать коптильню для качественного горячего копчения полуфабрикатов можно по-разному. Посмотрите на схемы ниже. На них несложно подобрать чертеж подходящей вам коптильни.

Делать такие приспособления лучше всего из нержавеющей стали. Но большинство домашних умельцев обустраивают простейший коптильный шкаф любого из указанных на чертеже видов своими руками, используя ненужную бочку или обычное ведро. Что нам нужно сделать? Берем бочку и оборудуем в ней топочное отделение. Для этого в днище емкости вырезаем 3–5 отверстий. Они понадобятся для удаления золы от дров. Отверстия также станут выполнять функцию поддувала. Вырезаем часть стенки в нижней части бочки. Сооружаем из отрезанного куска простую дверцу. Ее размеры берем в пределах 20х30 см. Привариваем задвижку-ручку и петли к дверце.

Далее разделяем бочку (соотношение нижней и верхней части – 1 к 3) металлическим 4-миллиметровым по толщине листом. Его следует прочно приварить к стенкам емкости. Нижняя часть бочки будет играть роль топки, верхняя – коптильной камеры. Затем делаем отверстие под трубу для отвода дыма в днище самодельного шкафа. Такой дымоход нужно также приварить к стеновой поверхности бочи

Важно! Трубу не нужно делать слишком протяженной. В горячем шкафу необходимости в сильной тяге нет

Нам осталось сделать своими руками крышку с отверстием, гидрозатвор (при желании), крючки либо решетки для размещения продуктов и поддон. Не будем повторяться. Процесс их изготовления аналогичен действиям, которые мы описывали для холодных приспособлений.

Тогда появляется возможность использовать весь ее объем. Разделять бочку на две части при этом не нужно. Топку сооружаем на свободном участке:

1. 1. Роем небольшую яму.
2. 2. Обделываем дно мини-котлована кирпичом (потребуются огнеупорные изделия) либо камнем.
3. 3. Выбиваем у бочки дно, монтируем решетку из металла, устанавливаем емкость на топку.

При таком подходе к делу за один раз получится закоптить ощутимо больше продуктов.

Миниатюрную коптильню для обработки полуфабрикатов при высокой температуре можно соорудить и с меньшими трудовыми затратами. Берем простое ведро из металла. Засыпаем его дно стружкой и опилками, накрываем их решеткой. В верху ведра проделываем пару отверстий. Вставляем в них прутки, монтируем крючки. Теперь устанавливаем ведро-коптилку на огонь. Когда щепа начинает тлеть, подвешиваем продукты на крючки и накрываем устройство, сделанное своими руками, плотной крышкой. Через 30–60 минут деликатесы будут готовы!

Особенности и преимущества

Изготовление коптильни гораздо менее сложный и трудоемкий процесс, чем может показаться на первый взгляд. Конечно, все зависит от типа, который хозяин решит установить у себя на участке, но некоторые варианты можно самостоятельно смастерить буквально на несколько минут. Самодельная коптильня в большинстве случаев обойдется гораздо дешевле покупной. Ее можно сделать из подручных материалов, из старых вещей, уже не используемых в хозяйстве, но сохранивших свои свойства.

Хорошую и удобную коптильню, соответствующую размерами и объемом пожеланиям дачника можно быстро изготовить своими руками прямо на дачном участке.

Чем хороша собственная коптильня?

Во-первых, тем, что в любое время без особых затрат можно сделать оригинальное, вкусное блюдо. Но это не единственная причина, чтобы решиться на операцию «Коптильня своими руками». К преимуществам самостоятельного создания такого устройства можно отнести еще несколько выгод.

1. Экономия. Цена покупных моделей способна заставить не только погрузиться в уныние, но и потерять аппетит. Даже самые простейшие модели коптильни обойдутся довольно дорого.
2. Простота операции. Такая работа, если все материалы и инструменты есть под рукой, в некоторых случаях занимает не больше часа. День — максимум, который может потребоваться на создание коптильни.
3. Легкость использования, обслуживания. Несмотря не простоту конструкций, они выполняют работу качественно, поэтому никакие дополнительные действия не нужны. Ухаживать за ними тоже нетрудно.

Самое привлекательное качество самодельных коптилен — их бесплатность, если все необходимое у хозяев в «закромах» уже есть. К тому же сделать можно не одну конструкцию, а сразу несколько, на все случаи жизни и на любую компанию.

Подготовка к строительству

Собираясь строить коптильню, предстоит решить, какая нужна конструкция – стационарная или подлежащая перемещению.

Необходимо ясно представлять, из каких частей она состоит:

• камера сгорания;
• дымоотвод;
• коптильный отсек;
• решётка;
• колосник;
• дверцы;
• крыша;
• поддувало;
• подставка под стекающее сало.

Принцип работы коптильни достаточно прост. В топливник закладываются дрова, в процессе горения формирующие дым, по каналу дымоотвода попадающий в коптильное отделение. Зола находится под топкой. Продукты подвешиваются или раскладывают на сетке, а жир собирается в установленный под решёткой поддон. Важным моментом является выбор места для коптильни. Её нужно располагать подальше от жилья и хозяйственного блока, чтобы дым не мог попасть в жилые помещения. Также необходимо продумать, чтобы было удобно доставлять к ней продукты и посуду.

Для тех, кто не обладает опытом строительства в этой области, понадобится чётко составленная схема работ. Чертежи, как правило, включают перечень необходимых инструментов – лопата, шпатели, растворы для сооружения фундамента. Для коптильни – дверцы, решётки, крышка. Немаловажен способ кладки кирпича.

Вариант №5. Коптильня холодного копчения из ПЭТ пленки

Итак, вариантов изготовления много, о чем мы только что уже сказали. Мы же начнем с пошаговой инструкции по изготовлению простого приспособления, предназначенного для холодного копчения. Для работы будет использоваться обычная полиэтиленовая пленка.

Шаг первый. Вначале купите саму пленку – потребуется около 2-х метров. Предпочтение отдавайте самому плотному материалу, который, как правило, применяется при обустройстве теплиц. Зашейте «рукав» с одной стороны таким образом, чтобы в результате образовался своего рода мешок.

Шаг второй. Также, чтобы сделать коптильню своими руками, вы должны подыскать небольшой ровный участок земли, площадь которого составляет примерно 1 квадратный метр. Вбейте по углам этого участка деревянные колья, высота которых составляет 2 метра, и соедините их сверху друг с другом при помощи перемычек

Важно, чтобы в результате получилась достаточно устойчивая конструкция

Шаг третий. Далее соедините между собой колья, которые противоположны друг другу, при помощи диагональных кольев (сделайте это в несколько рядов, как показано на изображении).

Шаг четвертый

Рыбу, которую вы заранее подготовили для копчения, повесьте на прутах, при этом важно, чтобы рыбины не соприкасались друг с другом

Шаг пятый. Натяните на конструкцию «мешок» из полиэтиленовой пленки, примерно на ? высоты. Засыпьте площадку 1/2 ведра пылающих углей, а сверху уложите еще зеленую траву.

Шаг шестой. Натяните пленку до самой земли, после чего плотно ее прижмите. Необходимо добиться максимальной герметичности самодельной коптильни. Все, устройство полностью готово к эксплуатации, а времени и сил вы потратили самую малость.

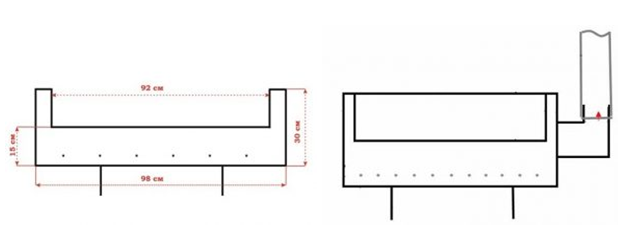

Схемы, чертежи и размеры коптилен из газового баллона

Для приготовления мяса на шампурах используются жаровни. Обычно они имеют следующие размеры:

• могут быть разной длины, но расстояние между шампурами должно быть не меньше 8 см;
• глубина емкости должна быть примерно 20 см, именно на таком расстоянии располагается мясо над углями;
• в ширину установка должна быть в пределах 25-40 см.

От правильно составленного эскиза зависят компактность и работа будущего мангала и коптильниПримерный эскиз мангала-коптильни из баллона позволит продумать место для копчения продуктов

При установке стационарной жаровни высота над землей должна быть в пределах одного метра. Барбекю жарят на решетках. Размеры очага аналогичны, но ширина зависит от габаритов самой решетки

При установке гриля для равномерного приготовления мяса важно соорудить крышку

Конструкции для холодного и горячего копчения одинаковы, но их элементы располагаются друг от друга на разном расстоянии

Коптильни из старых газовых баллонов могут отличаться по таким параметрам:

1. Расположение топки.
2. Установка дымовой камеры (способы и месторасположение крючков и решеток).
3. Способы поступления и отведения дыма.

Например, иногда топку сооружают из второго баллона меньшего размера. Ее приваривают к камере для копчения. При отсутствии еще одного баллона топку делают из металлических пластин и соединяют трубами.

Можно сделать универсальное место для копчения. Если взять короткую трубу для дымохода, будет происходить горячее копчение. При удлинении трубы – холодное.

Благодаря вертикальной коптильне из газового баллона полноценно закоптится не только рыба, но и другие продуктыКонструкция будет выполнять обязанности коптильни только при установке топки

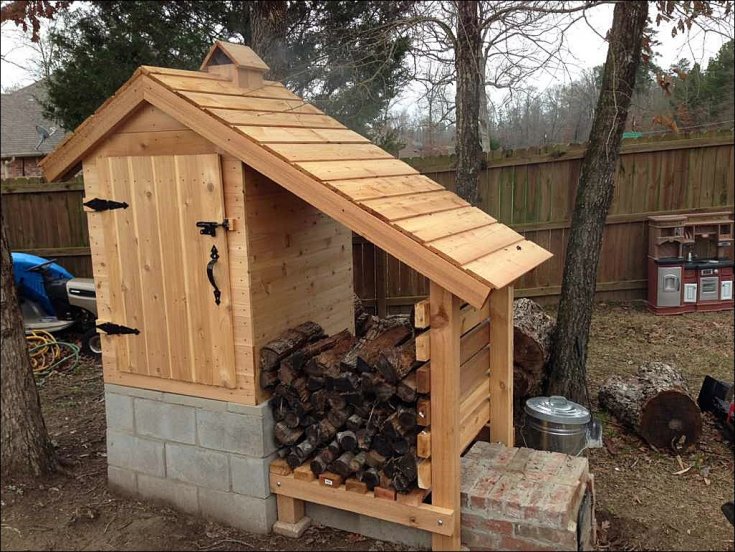

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

• место установки;
• желаемые размеры;
• тип крыши — односкатная или двускатная;
• вид копчения — холодное или горячее;
• при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная своими руками коптильня из бочки обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

• бруски сечением 50х50мм для каркаса;
• доски, вагонка или фанера для обшивки стен и крыши;
• поддон для сбора жира 40х70 см;
• рейки для решёток размером 80х50 см;
• дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
• лист шифера или профнастила для крыши.

Процесс изготовления

Для сборки корпуса необходимо:

1. Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
2. На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
3. Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
4. После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
5. В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
6. Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
7. Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
8. Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
9. Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
10. Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Схема деревянной коптильни

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

1. все вертикальные стойки берутся одинаковой длины;
2. над передней и задней стенками из брусков собираются два равносторонних треугольника;
3. вершины треугольников соединяются бруском;
4. при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.

Схема двухскатной крыши
