Какой коллектор для теплого пола выбрать

Особенности конструкции

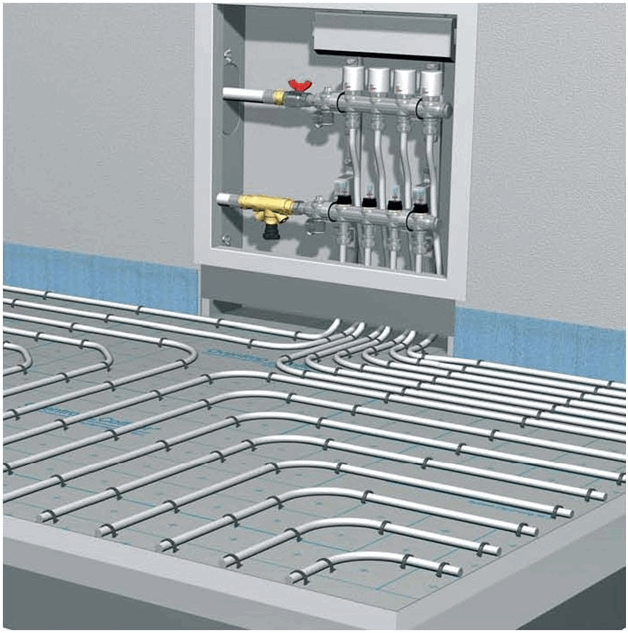

Коллектор распределяет теплоноситель на каждый контур теплого пола

Из-за характерного вида монтажники отопительных систем называют коллектор «гребенкой». Это сложный узел. Он умеет перенаправлять входящие потоки теплоносителя в разные контуры обогрева полов. Продвинутые приборы обезвоздушивают теплоноситель, регулируют его температуру, объем подачи.

Коллектор выполняет функцию посредника между котлом и потребителем. Состоит из 2 узлов:

• подающая гребенка для выдачи теплоносителя;
• обратная гребенка для возврата охлажденного теплоносителя в котел или магистральную трубу.

Пара гребенок составляет коллекторную группу, они распределяют тепло на большое количество контуров и приборов нагрева. На выходах гребенки размещают выпускные клапаны отсечного или регулирующего типа. Они блокируют теплоноситель или изменяют объем подачи в контуры. Закрывание одного из каналов позволяет ремонтировать без отключения иных потребителей.

На корпус гребенки монтируются дополнительные устройства для повышения эффективности системы отопления:

• расходомеры;
• клапаны стравливания воздуха и слива воды;
• счетчики тепла.

С различным количеством контуров

Чем больше комнат в доме, тем больше контуров теплого пола нужно подсоединить к коллектору

Необходимость в коллекторе появляется при наличии двух и более отопительных контуров. Это удобно при лучевой разводке труб для создания системы теплых полов — индивидуально для каждого отопительного прибора.

Система отопления укладывается на десятилетия. Она углублена в стяжку пола и неизвлекаема. Поэтому коллекторная группа имеет возможность блокировки нескольких каналов сразу. Каждый контур в подобной системе отключается для ремонта, профилактики, аварийных работ.

Ранее коллекторы монтировались из множества тройников вместе с запорной арматурой. Теперь технологии позволяют изготовить изделие под потребности заказчика. Готовая коллекторная группа представляет собой две гребенки с проходным диаметром в 1 дюйм. Такой диаметр используется в большинстве случаев. Выходы на приборы отопления — 0,5 дюйма, при необходимости совмещения с малыми диаметрами оснащаются переходниками на ¾ дюйма.

Сборные коллекторные группы поступают на рынок с количеством точек подключения — от 2 до 12.

Коллекторные группы — центральный элемент водяной системы отопления полов. Основным модулем самих коллекторов являются смесительные узлы-группы.

В индивидуальном домостроении агрегаты подключают к высокотемпературной системе отопления. Теплоноситель с такой температурой не может греть пол, иначе начнется деформация материалов, станут выделяться вредные вещества из напольного покрытия, к тому же нельзя ходить босиком. Понижают температуру внедрением смесительных групп. При добавлении холодной воды из обратной линии теплоноситель достигает предписанных СНиПом значений — 26 градусов для помещений с постоянным присутствием людей, 31 градус — с временным пребыванием, 35 градусов — по оси нагревательной линии ванной комнаты.

Смесительные группы необходимы при распределении потоков на высокотемпературные, идущие в радиаторы отопления бойлеры и для подогрева полов.

Варианты в сборе с насосом

Циркуляционный насос ускоряет движение теплоносителя в системе

Групповой смесительный узел состоит из регулирующего клапана и циркуляционного насоса, предназначенного для принудительной циркуляции рабочей среды в системах отопления. Чем больше коллекторных групп в сборе, тем мощнее насос нужен.

Насос Grundfos серии UPS эксплуатируется в режиме круглосуточного функционирования в любых типах систем отопления. Скорость насоса регулируется ступенчато. Кроме теплого пола возможно подключение до 3 радиаторов батарей, поэтому регулировка мощности очень кстати. Подобный механизм работает от бытовой розетки с напряжением 220 В, экономичен, не шумит. Эти характеристики важны для использования в обогреве частных домов.

С расходомером

Обязательным атрибутом системы отопления являются расходомеры. Они необходимы для регулировки потока теплоносителя вследствие разной длины труб. Без них сопротивление в коротких трубах меньше, чем в длинных. Это приведет к разбалансировке водяной системы. Расходомер создает равномерную циркуляцию рабочей среды во всех контурах системы.

Возможна эксплуатация системы подогреваемых полов и без расходомера. Но добиться тонкой регулировки температур не получится — инерция теплого пола большая. Придется ждать остывания для регулировки запорного клапана. При ручной регулировке придется запоминать положение клапана. В расходомере маркировка нанесена.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

• Насосно-смесительный узел;
• Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

• Максимальное рабочее давление: 10 Бар;
• Максимальная температура воды: 90°C;
• Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

• Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
• Количество входов/выходов от 3 до 12;
• Давление рабочее 10 Бар;
• Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

• Полистирольная система теплый пол
• Обогрев пола в квартире и доме: типы обогрева полов
• Стяжка для теплых полов: варианты, толщина и растворы
• Три применения нагревательного кабеля: обогрев кровли, пола и труб
• Бетонные и настильные системы теплого пола

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Как выбрать?

Обычно выбор коллектора обусловлен габаритами и специфическими особенностями помещения, которое нужно обогреть

Ввиду того, что рабочий процесс имеет некоторые сложности, нужно уделить особое внимание материалам изготовления и качеству монтажа конструкции. Качественными и долговечными считаются модели из латуни и нержавейки

Но также можно использовать полипропилен, если рабочая температура будет невысокой. Полипропилен ограничен в применении и поэтому имеет самую низкую стоимость.

Наверняка не все люди имели дело с коллекторными установками. Поэтому необходимо знать о том, что помимо стоимости конструкции нужно учесть некоторые особенности. Очень важным является количество отводов для трубок отопления.

Количество этих выходов обычно выбирается на основании специального расчёта. Однако первоначальное решение не может быть абсолютно точным, так как площадь всех комнат неодинакова. Поэтому может оказаться так, что где-то будет лишний отвод или наоборот. Рекомендуется несколько раз все пересчитать или взять отводы с запасом.

Обычно производители предлагают два варианта водяного пола с коллекторным обогревом:

• Оборудование, на котором предусмотрено только ручное регулирование процесса;
• Система, включающая в себя термометры, манометры, расходомеры, насосы, клапана, сервоприводы и так далее, что обеспечивает автоматическое поддержание работы теплого пола.

Если все отводящие контуры одинаковой длины, а система обогреваемого пола не комбинирована с радиаторными агрегатами, то оборудование без автоматики вполне подойдёт. В данном случае манипуляции кранами на выходах, то есть запирание или выпускание потока от теплоносителя в отводы под поверхностью пола, осуществляется только вручную. В этом случае температура подбирается исходя из личных ощущений потребителя.

В остальных случаях удобнее использовать отопительные системы со всеми автоматическими устройствами контроля и с возможностью установки сервопривода.

Функции: основные и дополнительные

Распределение теплоносителя по контурам — основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Дополнительные устройства коллектора

Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.

Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает

На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.

Устройство автоматической регулировки температуры

Конечно, можно регулировать теплоотдачу и так, руками, но можно это дело предоставить автоматике. Тогда на место ручных расходных клапанов на обратном коллекторе ставят сервомоторы, а в комнате размещают термостат (терморегулятор) обычный или программируемый.

Терморегуляторы могут контролировать температуру воздуха в комнате, а могут — температуру теплого пола. Температуру теплого пола контролирует выносной датчик, который подсоединяется к терморегулятору. Датчик нужно устанавливать до заливки стяжки.

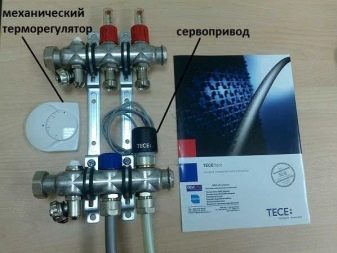

Терморегулятор и сервопривод для водяного подогрева. Один из множества вариантов

Для установки датчика, контролирующего температуру пола, от терморегулятора вниз пробивают в стене штробу. В нее укладывается гофрошланг, который должен заходить на пол и заканчиваться на расстоянии не менее 50см от стены. Причем конец гофорошланга должен располагаться между трубами, а не ближе к одной из них — так его показания будут более точными. Прокладывая гофру, старайтесь, чтобы поворотов было как можно меньше, и все они были плавными.

Тот конец гофры, который оказывается в стяжке, нужно заделать, чтобы в него не попал раствор при заливке стяжки. Можно хорошо замотать изолентой или сделать пробку из пенопласта. Вся эта процедура нужна для того, чтобы датчик температуры пола можно было при необходимости вытаскивать и менять.

Так выглядеть может схема подключения с двухходовым клапаном, управлением от терморегулятора и сервоприводами

Поставим датчик на место. Для этого с того конца гофорошланга, который находится возле терморегулятора, просто опускаете датчик (он прикреплен к длинному проводу) до упора. Если провод слишком мягкий, и датчик никак не пройдет поворот, попробуйте использовать толстую садовую леску в качестве протяжки. Обычно это помогает.

При использовании датчиков постоянная температура будет поддерживаться автоматически. Механизм управления в этом случае простой. Вы на термостате выставляете желаемую температуру. При отклонении фактической температуры воздуха от заданной на 1оС соответствующему сервомотору подается команда на включение/отключение подачи теплоносителя.

Материалы и инструменты

Набор материалов и инструментов для обустройства отопительной системы выглядит следующим образом:

• Отопительный котел;
• Коллектор;
• Насос;
• Регулировочный клапан;
• Воздухоотводчик;
• Набор клапанов;
• Фитинги;
• Шурупы;
• Шуруповерт;
• Цемент;
• Песок.

Этот набор может варьироваться в зависимости от конкретных условий, но основные компоненты все же неизменны. Например, без котла работа отопления попросту невозможна, поэтому, если он еще не установлен, этим обязательно придется озаботиться. К котлу в дальнейшем крепится еще один важный элемент – насос, обеспечивающий циркуляцию теплоносителя по всему контуру.

Клапаны предназначены для установки на входе оборудования. После их монтажа нужно приготовиться к долгому процессу монтажа труб разводки. Когда трубы смонтированы, наступает черед коллектора. Конструкция коллектора включает в себя ряд элементов, позволяющих настраивать и регулировать температурный режим теплого пола.

Следующий пункт – фитинги. Нужно приобрести необходимое количество фитингов, при помощи которых будут соединяться элементы основной магистрали. Кроме того, этими же фитингами можно присоединить рабочую поверхность к магистральному трубопроводу.

Особым пунктом в списке идут трубы, из которых будет формироваться рабочая поверхность теплого пола. Обычно для теплых полов используются полипропиленовые трубы, армированные стекловолокном. Преимуществом таких труб перед обычными полипропиленовыми является гораздо более низкий коэффициент температурного расширения. Можно сделать надежный коллектор теплого пола своими руками из полипропилена, и он прослужит достаточно долго.

Впрочем, неплохим вариантом могут быть и простые полиэтиленовые трубы – они практически не расширяются при нагреве. Толщина труб, используемых для теплых полов, должна составлять 18-22 мм. Кроме того, максимальное рабочее давление должно достигать 10 бар, а температура – 90 градусов.

Далее идет коллектор, также называемый разветвителем. Это устройство имеет отводы, которые позволяют подключать к нему различные элементы отопительной системы. В конструкцию теплых полов всегда входит два коллектора – первый монтируется на подаче и обеспечивает систему разогретым теплоносителем, а второй собирает уже остывшую воду. Конструкция самого коллектора, помимо отводов, включает в себя клапаны, устройство для слива системы, клапан аварийного сброса и воздухоотводчик. Перед установкой нужно обязательно рассчитать, на какой высоте коллектор теплого пола будет максимально эффективным и безопасным.

Коллектор для теплого пола состоит из

• Труб тройников (при закупке труб тройников необходимо точно знать сколько контуров Вы собираетесь утеплить, сколько контуров – столько и труб тройников, они могут быть из нержавеющей стали или из латуни – выберите те которые Вам больше подходят);
• Циркуляционного насоса перекачивающего воду (выбирается в зависимости от объема воды которая будет циркулировать в системе отопления);
• Регулирующих, питающих клапанов      (контролирующих подачу дополнительной порции горячей воды для поддержания нужной температуры);
• Манометра (контролирующего давление в системе);
• Термостата – это специальный прибор устанавливающийся для контроля температуры; Он может измерять температуру воды проходящей через него (в случае автоматизированного контроля и температуру воздуха в помещении); сигналы с термостата подаются на систему клапанов, которые при необходимости приоткрываются или наоборот закрываются контролируя диаметр струи теплоносителя поступающего в систему трубок для обогрева помещений; термостаты без автоматической системы контроля температуры поддерживают постоянную температуру согласно ручной установке.).
• Расходомеров (контролирует количество горячей воды смешивающейся с обратом для достижения определенной температуры в контуре и количество воды возвращающейся в котел для последующего нагревания);
•  воздушного клапана (устанавливается на конце системы из трубок и служит для выхода воздуха скопившегося в системе отопления).

Регулирующие, питающие клапаны обеспечивают постоянное перемешивание остывшей и только, что нагретой воды из котла. Они могут быть трехходовыми и двухходовыми.

 Трёхходовые питающие клапаны:

• Чаще применяются для помещений с большой площадью поверхности пола;
• Могут автоматически контролировать подачу горячей воды в смеситель в зависимости от температуры окружающей среды, за это отвечает термостат;
• При сигнале термостата может впустить в систему горячую воду с температурой около 900С, что приведет к локальному перегреванию определенного участка трубы.

Двухходовые питающие клапаны:

• Используются для помещений с площадью не более 200 м2;
• Смешивают горячую и холодную воду постоянно не зависимо от температуры в помещении;
• Для изменения температуры воды поступающей в трубы контура необходима ручная регул
• ировка.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Смесительные клапаны

С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.

Двухходовый сервопривод

Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.

“Питающий” – проводит воду только в одно направление

В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.

Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.

Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.

Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.

Трехходовые системы

Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.

Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.

Подобные клапаны имеют сервоприводы

Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.

Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.

Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.

Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.

Использовать или нет кустарный коллектор

Если вы хотите сэкономить, и вам нужно подключить всего 3 — 4 контура пола, то стоит потратить время на изготовление полипропиленового устройства своими руками. Главное, надёжно загерметизировать места пайки, чтобы не произошла течь.

При наличии тёплого пола с большим количеством ветвей, рекомендовано применять латунные фитинги. Они более надёжные, однако по размеру такая гребёнка выйдет очень громоздкой, но зато вы сможете сократить свои расходы.

Подводя итог можно сказать, что коллектор собранный своими руками, при грамотном подходе, будет качественно работать, и сможет уберечь семейный бюджет от  больших трат, при обустройстве обогревательной системы. Сборку и подключение коллекторной группы надо делать строго по схеме, и тогда водяной пол прослужит вам долгие годы.

Принцип работы коллектора

Работа отопительной системы «теплый пол» зависит напрямую от настройки коллектора, который является распределительным устройством. Рассмотрим, как это выглядит:

— котловая вода, поступающая от автономного котла или по стояку центральной системы отопления, имеет температуру 50-70С, поступает в коллектор через зональный клапан-вентиль, оснащенный термостатической головкой.

• далее вода, если ее температуру выше оптимальных параметров, смешивается с обраткой, после чего поступает уже в коллектор, распределяющий воду нужной температуры по петлям водяного контура.
• при достижении теплоносителем оптимальных температурных параметров зональный вентиль перекрывает направление потока, направляя воду в систему обратной подачи.

Благодаря такой системе теплый пол может длительное время работать без участия источника нагрева теплоносителя.

При снижении температуры воды в системе теплых полов, включается в работу обратная схема.

зональный вентиль открывает доступ воде, в результате чего начинается смешивание воды с потоком, циркулирующим в обратке. Температура теплоносителя в отопительных контурах снова повышается до нужных значений.

Добиться точности настройки расхода воды в трубопроводе теплых полов можно путем настойки расходомера. Параметры выставляются в пределах 1-1 л/мин. в соответствии с имеющими тепловыми расчетами.

Смесительные клапаны работают для устранения линейных расширений и обеспечивают контроль над расходом теплоносителя в водяных контурах.

Обычно используются коллекторы с двумя выходами, однако, нередки случаи, когда возникает необходимость устанавливать смесительный узел на 4-6-8 и 12 выходов. Для того, что бы спрятать такую массивную и неприглядную конструкцию в жилых помещениях, предназначен коллекторный шкаф для теплого пола.

Для того, что бы добиться равномерного распределения поток воды по водяным трубам, обратные входы оснащаются сервоприводами, которые взаимодействуют с термодатчиками и автоматически перекрывают подачу воды в трубопровод греющих полов. Практически каждая модель смесительного узла оснащается электронной схемой рассеивания. С ее помощью контролируется работа циркуляционного насоса и предохраняющего термостата.

Особенности эксплуатации самодельных коллекторов

Если коллектор изготовлен и подключён правильно, то процесс его эксплуатации прост, так как регулировка температурного уровня — подача и распределение воды по контурам производится автоматически. Однако в качестве профилактики рекомендовано периодически проводить тестирование, которое включает в себя:

• проверку работоспособности всех участков распределительного узла;
• проведение контроля герметичности соединений, чтобы исключить возможные протечки;
• уточнение показателей теплоносителя в каждой петли —  степень максимального нагрева, и время достижения данного градуса.

Также, следует проверять, соответствует ли температура заданным показателям. Для этого, ставится определённая температура, и периодически снимаются показатели на термометрах.
