Как собирается конструкция каркасного дома: лучшие варианты

Специфики каркаса

Каркасный дом практически всегда состоит из деталей из дерева и иногда применяют металлопрофиль.

Благодаря этому нужно высчитать нагрузку на подобные детали и внимательно посмотреть на угловые части сооружения.

Дабы нагрузка на сам фундамент была одинаковой, нужно выполнить обвязку каркаса снизу и сверху.

От этого может зависеть вероятность установки тёплых окон. Подобные окна значительно делают больше нагрузку на конструкцию дома, а именно, если например дом состоит из облегчённых щитов.

Если же вы решили домостроительство с большими окнами, то это будет довольно не просто реализовать собственными руками. Это также касается и оборудования проёмов двери.

Расстояние между стойками должно быть приблизительно около 1 метра, но там, где должны быть проёмы для окон, расстояние должно быть чуть больше.

Дабы не усложнять конструкцию, предлагают ставить окна с длиной менее 120 см.

Обшиваем стены

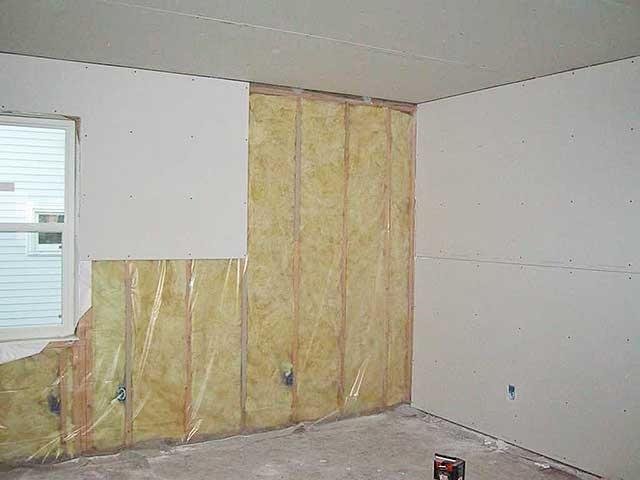

Ошивка стен, выполняемая гипсокартоном в каркасном доме, происходит по следующему принципу: лист материала крепится к стойкам каркаса при помощи гвоздей либо саморезов. В случае с металлическим каркасом потребуется привинтить саморезы. Крепить лист гипсокартона можно как вертикально, так и горизонтально исходя из размеров помещения и в целях сокращения отходов стройматериала.

Внутренние стены каркасного дома могут быть глухими, разделяющими пространство перегородками, так и имеющими проемы под двери. В первом случае листы крепятся от одного края до другого. Во втором варианте требуется производить работу от двери в разные стороны.

Узлы: Схемы крепления и разметки

К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок, схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между этажами, пола первого этажа и т.д.

Cтены каркасного дома: выбор материалов

Только хорошо продуманный и тщательно осуществленный инженерный расчет может быть основополагающим в процессе выбора материалов для возведения стен.

Обсудим различные варианты возведения стен каркасных строений при выборе той или иной используемой технологии.

Каркасно-щитовые дома: толщина стен

Использование каркасно-щитового метода строительства домов считается одним из активно востребуемых. Это несложно объяснить: они обладают великолепными эксплуатационными качествами. Сама конструкция является довольно простой, дом строится довольно быстро, нет нужды нанимать специальную технику, не требуется большого количества рабочих.

Такой метод великолепно подойдет и для строительства маленького домика на дачном участке, и для возведения капитального жилого строения для постоянного, всесезонного проживаня.

Толщина стены этих домов варьирует в диапазоне от 140 д 160 мм – это не считая толщины отделочных материалов, как внутренних, так и наружных.

Тем, кто сомневается в способности каркасных домов надежно удерживать тепло, нужно знать, что стена каркасного дома толщиной 160 мм соответствует кирпичной кладке в два метра.

Каркасно-обшивные дома: толщина стен

Данный метод возведения жилья предполагает к несущей конструкции основы из брусьев дополнительно использовать для обшивки каркаса 25 мм доски, плиты OSB или ДСП толщиной 16-18 мм. Все полости внутри конструкции закладывают утеплителем.

В таких конструкциях все важные размеры несущей стены рассчитываются с учетом рабочего коэффициента утеплителя и несущих нагрузок всей конструкции.

Для домов круглосезонного проживания толщина стен вместе с наружной и внутренней обшивкой колеблется от 182 до 200 мм.

Снаружи и изнутри конструкции таких стен обычно обшивают самыми разными отделочными материалами.

Для внутренней обивки применяют деревянную вагонку или гипсокартон, снаружи обделывают блок-хаусом, сайдингом или другими материалами. Между основной стеной и навесным фасадом для дополнительного утепления также может использоваться теплоизоляционный материал.

Каркасно-засыпные дома: толщина стен

Данную технологию для возведения домов сегодня используют нечасто. В основном ее используют для возведения различных хозяйственных построек. Для строительства жилых домов эта схема продолжает оставаться наиболее экономичной среди прочих.

Утеплителем в подобном способе строительства может выступать шлак, опилки и керамзит. Самый современный его вариант – сыпучий негорючий целлюлозный наполнитель. Такие каркасы часто обшивают горбылем, затем применяют материалы для внутренней отделки и фасадные.

Толщина стен в таких конструкциях может составлять от 150 до 200 мм, не считая толщины утеплителя и отделки.

Дома из сип-панелей: толщина каркасной стены

Особая специфика данного метода заключается в использовании одноименных панелей. Изготавливаются они промышленным способом, их толщина может колебаться от 50 до 200 мм. Конкретный показатель зависит от выбранного проекта.

Отдельный плюс данного применения данного метода строительства состоит в том, что возведение происходит довольно быстро. Такой дом вполне под силу построить собственными силами. Главное: знать порядок и очередность всех манипуляций, и строго им следовать. Возведенный по всем правилам, такой дом будет верой и правдой служить много лет. Жить в нем будет вполне комфортно и удобно.

В климатических условиях России каркасные дома могут строиться в двух вариантах, несколько отличающихся по своему назначению. Это летний дом и дом для круглогодичного проживания. Последний представляет собой, конечно, более солидную конструкцию, для обустройства которой используются различные эффективные изоляционные материалы.

Конструктивные решения в проектировании и строительстве каркасных домов

Многие спрашивают, смотря на финские дома — а как обеспечивается равномерная передача нагрузки с верхней обвязки на стойки? Ведь нет ни второй обвязки, ни хидера, ни сдвоенных стоек, как в канадских дома. Ответ прост — ригель!

Ригель под верхней обвязкой стены является обязательной деталью «финского дома» и несет на себе несколько функцию распределения точечной нагрузки с обвязки равномерно по стойкам и незначительное увеличение диагональной жесткости стены.

За счет такого изящного решения каркас «финского дома» существенно легче каркаса «канадского дома» (не говоря уж про каркасно-брусовой) и позволяет минимизировать количество «мостов холода», что вполне даже актуально для холодного климата и экономии на отоплении. При этом строить каркасный дом с использованием ригеля нисколько не сложнее — время и усилия затраченные на врезку ригеля даже несколько ниже, чем требуется для оформление проемов по «КОДу».

Есть несколько правил для установки ригеля в стену каркасного дома:

• толщина ригеля не должна превышать треть ширины стойки каркаса, но должна быть не менее 40 мм;
• ширина ригеля, обычно, рассчитывается отдельно, но не должна быть меньше 150 мм для одноэтажного дома или второго этажа двухэтажного и 200 мм для первого этажа двухэтажного;
• в случае, если ширина проема превышает две стойки (более 120 мм), необходима установка двойного ригеля — снаружи и с внутренней стороны стены;
• ригель и укосина должны быть расположены на разных сторонах стены;
• размещение ригеля с внутренней стороны дает лУчший теплотехнический расчет утепления стены;
• с точки зрения распределения нагрузки ригель последнего этажа лучше размещать со стороны опирания стропил или ферм на стену — если упор идет ближе к наружному краю, то с наружной стороны, если к внутреннему — то с внутренней;
• ригель идет от края до края стены, при этом края ригеля должны опираться на стойки;
• в случае, если ригель состоит из нескольких элементов (например, в случае длинной стены), то края элементов ригеля должны опираться на стойку и, в идеале, скрепляться металлической пластиной; если между стоек, то края скрепляются доской, фанерой, ОСП или металлической пластиной — на всю ширину ригеля; и не забудьте во избежании воздушных мешков подрезать утеплитель по краям скрепляющего материала (кроме металлической пластины)!
• при наличии ригеля вторая верхняя обвязка не обязательна — достаточно скрепить стены металлическими пластинами;
• ригель на последнем этаже можно размещать только со стороны упора стропильных ног, так как со стороны фронтонов нагрузка распределяется относительно равномерно.

Кстати, если вы размещаете ригель на внутренней стороне, то для простоты его установки лучше заранее, до сбора каркаса стены, сделать выпилы в верхних частях стоек под размер ригеля. Качественнее и быстрее это будет сделать с помощью шаблона.

Лично я считаю, что вариант каркасного дома с ригелем не только проще, чем «классический» конструктив стены, но и более практичен — меньше расхода материала и лучшие теплоизоляционные свойства.

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Проектирование

Любой строительный объект начинается с проекта, который необходимо заказать в специализированной организации. Нет смысла заниматься этим вопросом самостоятельно, поскольку нужны специальные познания в сфере строительства и проектирования, так как в первую очередь должна быть соблюдена безопасность конструкции и точно рассчитаны все нагрузки. Кроме того, документ должен быть согласован со всеми инстанциями и получить разрешение не только на строительство, но и на проведение всех коммуникаций.

На стадии разработки проекта следует учесть все детали, которые важны для удобной эксплуатации дома. В первую очередь необходимо определиться с площадью строения. Для семьи из 3 человек можно рассмотреть вариант постройки небольшого каркасного дома общей площадью 6х9 метров. Высказывая свои пожелания проектировщику по планировке, следует учесть, что для экономии на разводке коммуникаций кухню и санузлы лучше разместить рядом. А вот жилую и хозяйственную части дома можно разделить коридором.

Пример проекта.

Спецификация.

Схема 1 и 2 этажей.

Образец проекта.

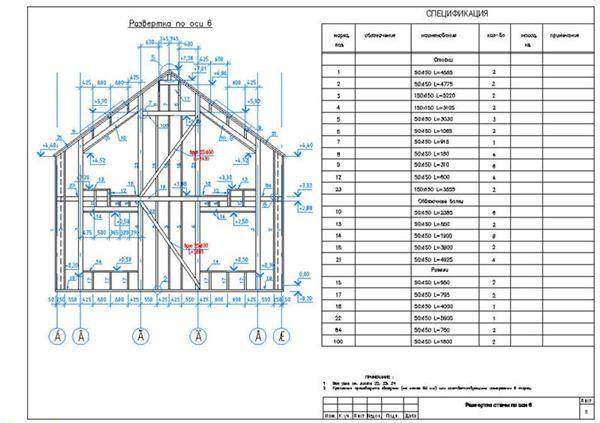

Развертка каркаса стены.

Технология теплоизоляции

Технология утепления включает в себя четыре шага:

Далее рассмотрим этот процесс по порядку.

Схема каркасной стены — с двух сторон утеплителя обязательно должна располагаться пароизоляция

Этап 1: пароизоляции

Для защиты теплоизоляции от влаги закрепите пароизоляционную мембрану с внутренней стороны стен следующим образом:

Иллюстрации	Описание действий
	Материалы. Вам понадобится: Армированную пароизоляционную мембрану; Двухстороннюю бутил-каучуковую клейкую ленту.
	Монтаж ленты: Наклейте на стойки каркаса с внутренней стороны клейкую ленту. Она обеспечит герметичность прилегания мембраны; Удалите защитную пленку.
	Монтаж мембраны: Раскатайте рулон и приклейте мембрану к уплотнительной ленте; Дополнительно прикрепите мембрану к каркасу степлером. Устанавливайте скобы с шагом около 30 см;
	Обустройство стыка полотен: На место стыка полотен наклейте клейкую ленту; Приклейте полотно с нахлестом не менее 100 мм; Дополнительно закрепите полотно степлером. По такому принципу каркас с внутренней стороны полностью закрывается пароизоляцией.

Этап 2: монтаж минваты

Утепление каркасного дома своими руками выполняется так:

Иллюстрации	Описание действий
	Подготовка минваты: Измеряйте расстояние между стойками каркаса; Нарежьте минвату монтажным ножом или ножовкой с мелкими зубьями так, чтобы ее ширина была меньше расстояния между стойками на 20 мм.
	Монтаж утеплителя: Вставьте теплоизоляционные маты в пространство между стоек. Если утеплитель нарезан правильно, дополнительное его крепление к каркасу не требуется; При необходимости вставьте между стоек второй слой утеплителя. При этом следите, чтобы стыки плит первого и второго слоя не совпадали.

На этом теплоизоляция стен завершена.

Этап 3: монтаж ветро- влагозащиты

Чтобы избежать проникновения холодного воздуха и влаги внутрь «пирога», с наружной стороны стен необходимо закрепить гидро- ветрозащитную мембрану. Работа осуществляется так:

Иллюстрации	Описание действий
	Материалы. Вам потребуется: Гидро- ветрозащитная мембрана; Двухсторонняя клейкая лента.
	Монтаж мембраны. Операция выполняется так же, как и монтаж мембраны изнутри: Приклейте к стойкам каркаса клейкую ленту; Приклейте мембрану; Закрепите мембрану степлером; Места стыков полотна проклейте уплотнительной лентой.

Этап 4: отделка стен

Обшивка стен снаружи осуществляется следующим образом:

Иллюстрация	Описание действий
	Материалы. Для обшивки вам понадобятся такие материалы: Рейки 20х30 мм; OSB (Ориентированно-стружечная плита). Толщина должна быть не менее 12 мм; Материал для обшивки каркаса (вагонка, сайдинг или др.)
	Монтаж обрешетки. Закрепите поверх мембраны рейки при помощи саморезов. Расстояние между саморезами сделайте около 500 мм.
	Монтаж ОСБ. Закрепите на обрешетке листы ОСБ саморезами с шагом 250 мм. В процессе монтажа листов соблюдайте следующие правила: Между листами оставляйте зазор 3-5 мм. Ничем его не заполняйте; Расположите листы на каркасе с перевязкой, чтобы не было крестообразных стыков. Кроме того, обеспечьте перевязку листов на углах; Между фундаментом и обшивкой оставьте зазор 10 мм.
	Монтаж обрешетки. Чтобы обшить стены из ОСБ своими руками фасадным материалом, нужно закрепить рейки по описанной выше схеме.
	Обшивка стен. В завершение работы обшейте стены любым фасадным материалом. Инструкция по выполнению этой операции стандартная, т.е. работа осуществляется так же, как и при отделке обычных стен, поэтому рассматривать ее не будем.

Существует еще эконом-вариант обшивки стен. Суть его заключается в отсутствии ОСБ плит. В результате обшивка фасада осуществляется сразу же после монтажа гидро- ветрозащитной мембраны и установки обрешетки.

Такая технология действительно позволяет сэкономить, однако, стены получаются менее долговечными. Поэтому, если в финансах вы сильно не ограничены, лучше все же обшить каркас ОСБ.

Теперь осталось лишь обшить стены с внутренней стороны. Работа осуществляется абсолютно по такой же схеме, как и обшивка снаружи:

Иллюстрации	Описание работ
	Монтаж обрешетки. К стойкам крепятся рейки, которые обеспечивают зазор между пароизоляцией и обшивкой. Обрешетка может быть как вертикальной, так и горизонтальной. Положение реек зависит орт расположение отделочного материала.
	Обшивка стен. К обрешетке крепится отделочный материал – это может быть гипсокартон, ОСБ, вагонка или любое другое покрытие.

Вот, собственно, и вся информация о том, как осуществляется утепление стен каркасного дома минеральной ватой.

Утеплитель

При постройке каркаса следует учитывать, что толщина стены напрямую зависит от выбранного типа утепляемого материала. Утеплители бывают трех видов:

• Минеральная пена;
• Пенопласт;
• Полиуретановая пена.

Рассмотрим каждый тип отдельно.

Минеральная вата

Минеральная вата является традиционным утепляющим материалом для каркасных домов. Материал обладает хорошим показателем теплоизоляции. Данный минеральный хранитель тепла имеет разные степени жёсткости, от которых зависит и качество. Жёсткие плиты используют под штукатурку. Такая форма плотнее, имеет большую теплопроводность.

Минеральный утеплитель в форме сжимаемых матов отличается более пористой структурой. Показатель такого материала отвечает нижней границе проводимости температуры. Минвата с низкой теплопроводностью утепляет более эффективно

При постройке дома с использованием минеральной ваты следует уделить внимание гидроизоляции, поскольку материал, при намокании, утрачивает свои теплоизоляционные свойства

Толщину утепляющего материала можно выбрать по специальной таблице, в которой указана ширина материала в зависимости от температуры воздуха на улице. От региона зависит выбор величины теплового сопротивления стены. Коэффициент теплопроводности указывается на упаковке.

Пенопласт

Листы пенополистирола применяют при постройке каркасно-щитовых конструкций, они обладают небольшим весом и высоким показателем теплостойкости. Некоторые застройщики для утепления дома используют этот материал вместе с минватой.

Для утепления стен пенопластом рекомендуют приобрести листы плотностью от 25 кгм3. Ширина плиты пенополистиролового утеплителя для стен каркасного дома зависит от выбора плотности материала. Коэффициент теплопроводности при такой плотности составляет 0,03-0,05.

Характеристики теплопроводности пенопласта и минваты практически одинаковые. Толщина утепляющего материала рассчитывается аналогично. Для этого следует найти произведение характеристики теплопроводности и теплового сопротивления в регионе.

Толщина пенополистирола важна и при выборе плит, поскольку ими утепляют полы. Эта характеристика имеет влияние на возможность сохранения тепла внутри материала. Чем ниже температура воздуха на улице, тем больше будет толщина утеплителя.

Работая с пенопластом, важно помнить о его горючих свойствах. При монтажных работах следует соблюдать правила пожарной безопасности

Полиуретановая пена

Этот утеплитель появился недавно. Наносится он при помощи специальной установки, в которой смешиваются химические вещества до получения пены. Застывает слой в 8 см полиуретановой пены около часа. После застывания вещество представляет собой прочную, пористую структуру. Такое покрытие эффективнее листовых и рулонных материалов.

Среди плюсов полиуретанового утеплителя отмечают высокий показатель теплоизоляции, он выше, чем у пенополистирола. А также возможность создания монолитных слоёв, без швов и стыков. Единственным минусом полиуретанового утеплителя является высокая стоимость.

Как делать нельзя: распространенные ошибки

При устройстве стен каркасного дома многие начинающие строители допускают простые на первый взгляд ошибки, которые, в конце концов, могут приводить к фатальным последствиям.

Часто при устройстве пароизоляции или гидробарьера игнорируют применение скотча для проклеивания стыков мембраны

Неправильно установленная пароизоляционная мембрана. Пленка для выведения влаги из утеплителя имеет пористую структуру, и влага может проникать через мембрану только в одном направлении. Так, если пленка будет установлена не той стороной, жидкость, вместо того чтобы выходить наружу, будет скапливаться между мембранами, мочить утеплитель и приводить к порче конструкции.

Отсутствие проекта с планом и размерами приведет к лишним тратам времени на поездки за недостающими стройматериалами и к ошибкам при сборке дома. Например, данная конструкция значительно затруднит укладку утеплителя между стойками

Игнорирование использования влагозащитных пленок приводит к намоканию утеплителя и гниению несущих конструкций каркасного строения.

Нарушение последовательности слоев пирога не дает нужного эффекта и приводит примерно к таким же последствиям

Отсутствие гидроизолирующего слоя между нижней обвязкой и бетонным основанием приведет к скорейшему намоканию и гниению конструкции, так как бетон быстро отдает всю напитанную влагу, поэтому лучше подстраховаться. В качестве гидроизолятора часто используют два слоя рубероида.

Слишком большой шаг между каркасными стойками чреват недостаточной устойчивостью основания

Неправильный выбор пиломатериала. Если приобрести брус с уровнем влажности всего лишь на пару процентов выше допустимого, это приведет к деформации каркаса и разрушению строения.

Утеплитель малой плотности, зашитый в вертикальные стены, со временем дает усадку, и образует полости в стенах

Использование неправильных метизов. Частой ошибкой является крепление несущего каркаса саморезами, предназначенными для внутренней отделки дома. Каленая сталь, из которой они выполнены, – довольно хрупкий материал, не способный выдерживать больших нагрузок. Крепится несущая конструкция только гвоздями.

Такими саморезами можно временно прихватить элементы каркаса между собой для дальнейшего более качественного крепления

Если вы не предусмотрели вентиляцию во время составления плана и строительства дома, ее отсутствие, помимо плохого самочувствия жильцов, приведет к высокому уровню влажности в помещении запотеванию окон.

Каркасные постройки требуют составления подробного проекта и четкого соблюдения технологии. Отклонение от принятых норм при строительстве может привести к массе неудобств, как во время работ, так и при эксплуатации здания. Пирог стены каркасного дома является сложной конструкцией, в которой важен правильный подбор материалов и четкая последовательность их укладки с соблюдением всех правил. Успешного строительства!

Типы каркасных перегородок

В зависимости от степени назначения и используемого материала, перегородки в каркасном доме бывают нескольких типов. В деревянном доме функцию стены могут выполнять каркасно-щитовые, сплошные, филенчатые каркасные перегородки.

Каркасно-щитовые перегородки

Название этой конструкции предполагает наличие каркаса и щитовой панели. Функцию каркаса почти всегда выполняет деревянный брус. В некоторых случаях используют металлопрофиль. В качестве щитов применяют такие отделочные материалы, как гипсокартон, ДВП, ДСП, другие панели, предназначенные для обшивки стен.

Такие стены могут состоять из нескольких слоев. В целях звукоизоляции применяют пенополистирол или минеральное волокно. Материал укладывают в пространство между щитами.

Сплошные конструкции

Сплошные перегородки состоят из каркаса и тонких досок, которые устанавливают в вертикальном положении. Для заполнения ниш звукоизоляцией конструкцию делают двойной. Каркас возводят из бруса, его монтируют на специальные шипы, а после крепят к основанию при помощи деревянных треугольников.

Филенчатые межкомнатные перегородки

Филенчатые перегородки для домов каркасного типа изготавливают из щитов шириной от 0,8 до одного метра. Щиты собирают из обвязок, средников и филенок. Технология изготовления филенчатых щитов аналогична производству рамочных дверей.

Преимущества легких межкомнатных конструкций

Каркасные стены имеют массу преимуществ, среди которых стоит отметить следующие:

• отличные теплоизоляционные свойства;
• нет необходимости в мощном фундаменте;
• не нужно ждать, когда произойдет усадка дома;
• быстрота сборки конструкции;
• относительно низкая стоимость;
• экологичные материалы.

Также стоит отметить, что процесс возведения стен по каркасной технологии достаточно прост, он не требует особых навыков.

Устройство перегородки каркасного типа

Каркасные перегородки устанавливают в домах любого типа, материалы для сборки конструкций также могут быть разными. Способ установки выбирают исходя из конструктивных особенностей здания и желаемой планировки. Как правило, каркас крепят на балки.

Всего существует три метода монтажа:

1. На балку, закрепляя со всех сторон брусками.
2. Между балок, с применением пазов и лаг.
3. Поперек балок с упором перегородки на лагу.

Каркас для будущей стены собирают на саморезы или гвозди, в редких случаях дополнительно используют монтажную пену. Помимо деревянного каркаса, для сооружения межкомнатных перегородок применяют металлопрофиль.

Обычно такой каркас обшивают гипсокартоном, после чего поверхность стены шпатлюют и покрывают другими отделочными материалами. В качестве листового материала можно использовать обычную вагонку.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» стены каркасного дома должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

С внешней стороны стен для этих целей используют супердиффузионные мембраны. Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

Стеновой пирог – инструкция к монтажу

Работу по сборке пирога каркасного дома начинают только после жесткой фиксации вертикальных стоек, подготовке материалов и крепежей.

Наружная обшивка каркаса

Для наружной обшивки каркаса чаще всего используют листы OSB толщиной 11-13 мм. Что оправдано их прочностью, устойчивостью к деформациям, влаге и температурным перепадам. Альтернативы:

• влагостойкая фанера толщиной 10-12 мм;
• цементно-стружечные плиты;
• древесноволокнистые плиты;
• гипсоволокнистые листы.

Крепление обшивки к каркасу выполняют так, чтобы стыки листов приходились на середины стоек. При этом нижний край плит совпадает с нижним краем обвязочного пояса. Между отдельными частями обшивки оставляют температурный зазор в 3-4 мм. Он нужен для расширения материала при смене температурного режима.

Обратите внимание! При обшивке окон и дверей используют целую плиту, в которой затем вырезают проем нужного размера. В качестве крепежей использую гвозди или саморезы

Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной.

Укладка теплоизоляционного материала

В качестве утеплителя для пирога каркасника используют пенополистирол, экструдированный пенополистирол, минеральную вату, пенополиуретан. Для удобства работы их выпускают в матах, рулонах, плитах.

Утеплитель укладывают между стойками так, чтобы не оставались даже небольшие пустоты. Для этого заполнение свободного пространства выполняют до возникновения небольшого давления на каркас.

Если какие-то пустоты или зазоры все же остаются, их задувают монтажной пеной, излишки которой после расширения обрезают.

Для дополнительной фиксации материала, чтобы предотвратить его сползание, применяют клей или тарельчатые дюбели. Клей используют для укладки пенопласта, нанося его на основание плиты слоем 3 мм. Тарельчатые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых приходятся на ее середину.

В процессе работы следят за тем, чтобы стыки теплоизоляционного материала в рядах были смещены относительно друг друга на 200-300 мм.

Монтаж обрешетки

Для монтажа обрешетки в пироге каркасного дома используют брус сечением 50х50 мм или доску 50х40 мм. Их перпендикулярно крепят к вертикальным стойкам гвоздями или саморезами. Между брусьями обрешетки выдерживают расстояние в 400-600 мм.

Обрешетка не только дополнительно удерживает уже уложенный утеплитель, но и принимает на себя нагрузку листового материала для внутренней обшивки стен. Также в образованные ячейки можно уложить еще один слой теплоизоляционного материала. Принцип работы с ним тот же, что и с первым слоем.

Наружная обшивка стен

Каркасные дома принимают немалую нагрузку на основную силовую конструкцию, потому то, из чего делают их стены, немало влияет на надежность здания и срок службы. Грамотно подобранные облицовочные материалы позволят сохранить форму дома на протяжении многих лет, а также успешно противостоять негативным внешним воздействиям.

Плиты ОСБ

ОСБ-3 является влагостойкой ориентированно-стружечной плитой, имеющей повышенную жесткость. Материал производится путем прессования и склеивания 3-4 слоев древесной стружки. Каждый из них имеет свое направление, что задает дополнительную жесткость.

Среди достоинств материала:

• Хорошее соотношение цена/качество;
• С плитами легко работать: резать, сверлить, шлифовать;
• Для крепежа можно использовать гвозди, саморезы, дюбеля и т.п.;
• Кромка плит не крошится даже при близком расположении к краю крепежных элементов;
• Не происходит деформации под воздействием температур либо атмосферных осадков.

Среди недостатков можно выделить плохую паропроницаемость. Стены каркасного дома из ОБС «не дышат».

Кроме того, не стоит забывать, что в качестве клеевого материала для плит используются смолы на синтетической основе. А это означает, что в составе могут быть формальдегиды и фенол. Но стоит заметить, что произведенные по европейским стандартам плиты безопасны для здоровья. Наиболее экологичным считается материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты

ЦСП изготавливается из цемента высоких марок и стружки древесины. Для улучшения характеристик также применяются особые добавки.

Материал обладает следующими достоинствами:

• Влагоустойчив, не боится плесени;
• Не привлекает грызунов;
• Не токсичен, не выделяет вредных веществ, безопасен для здоровья;
• Плохо горит;
• Сохраняет тепло;
• Обладает неплохой паропроницаемостью;
• При облицовке каркаса создает ровную поверхность.

Но нельзя забывать и про недостатки:

• Немалый вес;
• Сложно обрабатывать;
• Для сверления требуется прикладывать немалые усилия;
• В ходе работы много пыли;
• Высокая стоимость.

В каркасном строительстве рекомендуется применять плиты толщиной в 12-18 миллиметров.

ДВП

Спрессованные в плиты волокна древесины и являются так называемым ДВП. Как и в случае с ОСБ, материал имеет многослойную структуру, при том различное направление волокон. Клей в производстве не используется. В ходе прессования под воздействием высокой температуры, смолы, содержащиеся в древесине, скрепляют материал.

Преимущества материала:

• Экологическая чистота;
• Малый вес плит;
• Паропроницаемость.

Недостатком ДВП можно назвать слабую жесткость. При использовании этого материала для обустройства стен каркасного дома требуется монтировать укосины и использовать жесткую облицовку. Для использования в каркасном строительстве подходят плиты толщиной как минимум в 2.5 см.

Фанера

Листы фанеры представляют собой шпон, склеенный из нескольких слоев. Для каркасного дома подойдет фанера, имеющая толщину как минимум в 1.2 сантиметра.

Плюсы материала:

• Устойчивость к низким температурам;
• С ним легко работать;
• Высокие показатели прочности на сжатие;
• Низкая цена.

При том фанера легко горит и содержит в своем составе смолы на синтетической основе, возможно появление сколов.

Проблемы, встречающиеся при монтаже и варианты их решения

1. Во время монтажа обвязки могут возникать сложности. К ним нужно быть готовым, но еще лучше будет, если вы предусмотрите некоторые нюансы и не допустите возникновения проблем.
2. Итак, при устройстве фундамента из винтовых свай или блоков порой случается так, что отдельные его элементы могут не совпадать с остальными по высоте, то есть – будут располагаться не на одном уровне. В итоге обвязка ляжет не на все сваи и нагрузка не нее распределится неравномерно.
3. В дальнейшем будет очень сложно что-то исправлять, поэтому еще на этапе закладки фундамента следует тщательнейшим образом проверять геометрию свайного поля и выявленные ошибки устранять тут же.
4. Провисание обвязочного бруса над фундаментом можно исправить при помощи деревянных прокладок, но лучше не допускать такого провисания. Все столбы должны быть вынесены на один уровень.
5. Высверливая в брусе отверстие под анкер фундамента, действуйте аккуратно, поскольку есть риск получить выпилы неподходящего размера. По той же причине может растрескаться древесина.

Каркас дома, готовый к утеплению

Каркасные и каркасно-брусовые сооружения

Каркасный дом — индивидуальное здание малой этажности, обычно до трех этажей. В основе такого дома установлен деревянный каркас из балок и стоек, заполненный утеплителем. Утепляющий слой (это может быть базальтовое волокно, стекловолокно, эковата, опилки, лен) располагается между внутренним пароизоляционным контуром и гидро/ветрозащитным внешним слоем.

Каркасно-брусовой дом — российская технология, предполагающая применение пиломатериалов естественной влажности. Скелет монтируют из бруса различного сечения:

• 150х150 для стыков стен,
• 150х100 для дверных и оконных проемов,
• 150х50 — для других элементов.

Поскольку брус склонен к усыханию, применяется льняной джут. Стойки устанавливаются сразу вертикально, металлическими уголками их фиксируют к нижней обвязке для устойчивости, пока не соединят с верхней обвязкой стены.

Важное отличие: стена может сгнить, если наглухо закрыть сырой брус, поэтому надо организовывать вентиляционный зазор
