Разновидности канализационных труб и доборных элементов

Разновидности пластиковых труб канализации и их размеры

Пластиковые канализационные трубы изготавливают из следующих материалов:

• полиэтилена высокого и низкого давления;
• поливинилхлорида;
• полипропилена.

От области применения зависит материал для водостока.

Для внутренней сети больше подходят полипропиленовые элементы. Они способны выдержать температуру до +70°С. В некоторых случаях краткосрочно переносят до +95°С. Трубы из этого материала подходят для систем, в которые поступает отработанная вода от разной бытовой техники.

Дешевые ПВХ изделия используют при монтаже наружного канала, в котором двигаются смешанные сточные воды. У них температура ниже, чем во внутренней сети. Их рабочий показатель составляет +40…+60°С. Детали подразделяют на гофрированные и гладкие. Гофрированные части применяют не только для монтажа сифонов. Повышенной прочностью отличаются трубы с ребристой внешней стенкой, но гладкой поверхностью внутри.

Разновидности пластиковых труб канализации.

Такие детали хорошо переносят сжатие и подходят для системы, которая проходит глубоко под землей. Диаметр изделий может быть 110-1200 мм. Большой размер рассчитан на повышенные нагрузки. Эти элементы используют при обслуживании многоквартирных зданий, социальных строений и коттеджей.

Размер 200 мм применяют для монтажа канализации в гостиницах, саунах и больницах. При увеличении диаметра до 300 мм трубопровод монтируют для промышленных объектов.

При индивидуальных строительных работах используют элементы с небольшим размером окружности. Если стояк монтируют из труб 150 мм, то он уже не будет полностью функционировать при наличии нескольких санузлов в квартире.

Изделия квадратной формы используют для установки сети, которая предназначена для орошения приусадебного участка.

Чтобы организовать стоки для отдельного сантехнического оборудования, используют трубы 75 миллиметров. Для установки унитазов потребуется трубопровод шире.

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу. В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба. Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см. При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом. Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм. Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм. Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации. Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации. Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку. Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Подбор длины трубы зависит от протяженности трубопровода на разных участках. Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку. Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.

Какой материал все же выбрать?

Так как в статье рассматриваем вопрос, какие трубы лучше частного дома, то подведем итог, что же выбрать.

• Бетонные и железобетонные – используются в промышленном строительстве. Из них сооружают локальные канализационные сети. Отличаются значительным весом и габаритами.
• Чугунные – высокопрочные, устойчивые к температуре, но тяжелые. Сейчас применяются не часто. Даже в многоквартирном строительстве снижается объем их использования. Даже несмотря на долгий срок службы.
• Стальные, керамические и медные – чересчур дорого и не очень надежно для использования в канализации. Процесс монтажа и замены сложен.
• Асбестоцементные – стойки к биологическим и химическим воздействиям. Вполне подходят для канализационных сетей. Однако хрупкость снижает их эксплуатационные свойства еще до установки.
• Полимерные – относительно новый вид продукции. Имеются модели с различными потребительскими характеристиками. Класс включает в себя различные трубы из пластика для канализационных сетей. Отличаются значительной прочностью, продолжительным сроком службы, легкостью монтажа и совместимостью с другим оборудованием.
• ПВХ трубы – оптимальный выбор для самотечной канализации. Подойдут для монтажа наружной и внутренней систем. Устойчивы к механическим повреждениям и ультрафиолету. Температура не оказывает влияния на эксплуатационные характеристики. Не слишком хорошо переносят воздействие бытовых химических средств.
• Полипропиленовые – не подвергаются воздействию агрессивных химических веществ. Стойки к механическим повреждениям. Способны пропускать жидкости с высокой температурой.

Рынок канализационных труб намного обширнее, чем описано в статье. Здесь разобраны характеристики самых распространенных материалов. Сказать наверняка, что один из вариантов лучше других нельзя. Для каждого трубопровода необходимо учитывать конкретные условия эксплуатации. Именно учитывая все нюансы участка можно выбрать оптимальный вариант.

Советуем почитать:

• Как соединять пластиковые канализационные трубы;
• Как самостоятельно определить диаметр трубы;
• Способы соединения металлической трубы с пластиковой

№4. Полипропиленовые канализационные трубы

Полипропиленовые трубы сегодня активно используются в обустройстве систем отопления, холодного и горячего водоснабжения. Свойства материала сильно зависят от его структуры.

Для внутренней канализации подойдут трубы, изготовленные из сополимера пропилена и этилена (PPR), они выдерживают температуры до +700С. Еще лучше ведут себя трубы типа PPs, которые спокойно выдерживают температуру до +950С и кратковременное воздействие даже более высоких температур.

Более прочными будут армированные трубы, причем оптимальным считается армирование стекловолокном. В маркировке изделий указывается и рабочее давление: для внутренней канализации будет достаточно труб PN10 (выдерживают 1МПа), но чаще берут PN20.

Достоинства:

• долговечность до 50 лет;
• устойчивость к коррозии и практически всем агрессивным веществам (кислоты, щелочи и соли не повредят материал);
• высокая прочность труб и соединений. Полипропилен по прочности обходит полиэтилен и ПВХ, он более устойчив к появлению трещин, а места стыков реже разгерметизируются;
• небольшой вес;
• абсолютная гладкая внутренняя поверхность, так что проблем с зарастанием трубы не возникнет;
• устойчивость к высоким и низким температурам, что позволяет использовать трубы практически в любых условиях. Трубы при этом не деформируются;
• относительная простота монтажа. Соединение отдельных участков производится специальным сварочным аппаратом, научиться работать с которым сможет практически каждый;
• относительно невысокая цена, но полипропиленовые трубы обойдутся дороже поливинилхлоридных;
• полипропилен типа PPs относится к группе трудновоспламеняемых материалов.

Среди минусов полипропиленовых труб можно отметить только температурную деформацию, так что их придется либо утеплять, либо оснащать компенсаторами.

№6. Медные и стальные канализационные трубы

Медные и стальные трубы можно назвать идеальными с точки зрения долговечности, прочности и коррозионной стойкости. Они выдерживают любые показатели температуры и давления, отличаются минимальным температурным расширением, имеют гладкую незарастающую внутреннюю поверхность.

Основной минус – высокая цена. К тому же, медные трубы требуют специфического монтажа, с которым справится только профессионал.

Оправдано использовать столь экстравагантный вариант канализационных труб, когда осуществляется открытый монтаж, и пластиковые трубы будут смотреться нелепо. Часто к медным трубам прибегают, когда создают ретро-интерьер с ванной на ножках.

Размер и место применения изделий из ПВХ

Изготовление труб из поливинилхлорида регламентируется ГОСТом Р 51613—2000, либо нормативом ВСН 48—96. Для производства напорных деталей используется указанный ГОСТ, а в производстве безнапорных применяется норматив.

Согласно данным, приводимым в нормативе, диаметр канализационных труб ПВХ
безнапорных может быть:

• 50мм.
• 90мм.
• 110мм.

При этом пластиковые
трубы для канализации, размеры которых в длину колеблются в диапазоне от
0,5 до 8 метров, имеют толщину внутренних стенок, не менее 3,2 мм.

ГОСТом Р 51613—2000

Отличия напорных трубопроводов от безнапорных

Отличия напорных трубопроводов будут значительными от указанных
параметров безнапорных систем. Так, например, число типоразмеров этих изделий
составляет 13 штук. При этом канализационные
трубы ПВХ, размеры диаметра колеблются от 63 до 315 мм.

Наличие такого выбора размеров на руку строительным
организациям. Однако, зачастую применяются следующие варианта диаметра трубы:

1. 7,5 см. Изделие используется при проведении отводов в
   ванных комнатах.
2. 10 и 11 см. Такие детали используются для проведения
   наружного трубопровода и стояка.
3. 20 и 30 см. Изделия применяются для проведения сточной
   системы в промышленных зданиях.

Диаметр труб — внутренней и наружной системы канализации

Варианты для наружной системы канализации

Асбестоцемент

Асбестоцементные трубы для канализации Это одни из самых долговечных труб, которые часто применяются для создания трубопроводов в системе канализации. Асбест и цемент — такие материалы, которые не боятся ни агрессивной химии, ни гнили, ни ржавчины. Трубы из них — долговечны и надежны, сравнительно просты в монтаже, внутри не образуются засоры. Да и цена на них приятная. Однако такие изделия наносят вред как здоровью человека, так и природе — они являются источником канцерогенов. Кроме этого, они легко повреждаются от сильных ударов — хрупкие. Да и перевозить их непросто — тяжелые.

Плюсы

• низкая цена
• устойчивость к различным воздействиям
• долговечность
• не засоряются

Минусы

• опасны для человека и природы
• неустойчивы к механическим нагрузкам и воздействиям
• тяжелые

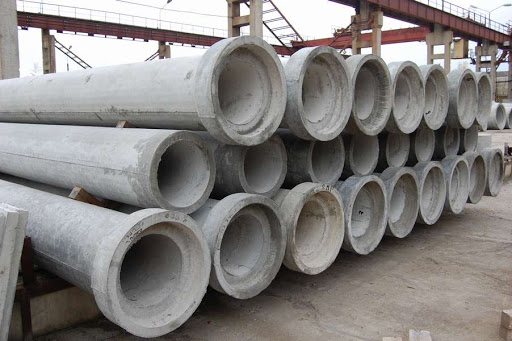

Бетон и железобетон

Бетонные трубы для канализации Очень тяжелые, но при этом практически вечные материалы, из которых нередко делают некоторые части канализационной системы. Естественно, в жилых домах внутри таких труб нет, а вот на предприятиях, на очистных из них часто делают систему стоков. Что касается частного использования, то бетонные кольца отлично подходят для сооружения септиков. И бетон, и железобетон — материалы, которые легко справятся с различными воздействиями, будь то механическая нагрузка или действие химии. Они не ржавеют, способны служить десятилетиями, да и стоят совсем недорого. Главные минусы — огромная масса материала, из-за чего в монтаже изделия из бетона и ЖБ очень сложны. А внутри на стенках из-за шероховатости часто появляется осадок.

Плюсы

• очень прочные
• долговечные
• идеальны для промышленности и создания септиков
• не ржавеют
• не боятся высоких температур
• дешевые

Минусы

• сложность транспортировки
• сложность монтажа

Внутренняя канализация

Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:

• Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.
• Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.
• Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.
• Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.
• Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.
• Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.

Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать

Это особенно важно при частичной замене трубопровода

Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:

• ПВХ-трубы,
• ПЭ-трубы,
• ПП-трубы,
• асбестоцементные,
• бетонные,
• чугунные,
• керамические.

Критерии выбора

Наружный трубопровод работает в неблагоприятных уличных условиях. Неправильно подобранные трубы для внешней канализации могут деформироваться под давлением почвы (во время повышения уровня грунтовых вод) или изменить свойства из-за сильного мороза. Нарушение целостности системы выльется в непредвиденные траты на ремонт (придется заменять поврежденный фрагмент).

При проектировании внешней канализации стараются найти компромисс между необходимостью обеспечить долгий срок службы системы и оптимизировать затраты. Трубы наружной канализации должны соответствовать требованиям по:

• прочности (способности противостоять нагрузкам внешней среды);
• износостойкости (устойчивости к внутренней агрессивной среде);
• ценовой доступности.

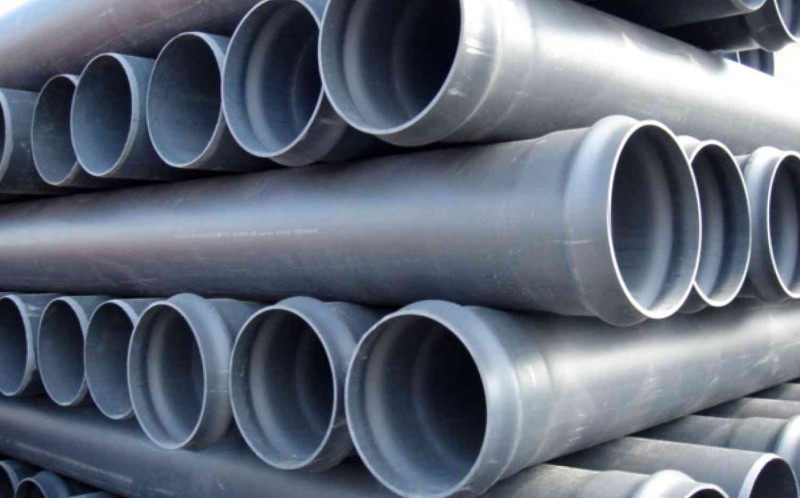

№3. Поливинилхлоридные (ПВХ) канализационные трубы

Для обустройства внутренней канализации ПВХ-трубы считаются чуть ли не самым подходящим вариантом. В процессе производства к поливинилхлориду добавляют некоторые другие вещества, в составе которых стабилизаторы и полимеры. Из разогретой массы формируют элементы требуемой формы.

ПВХ-трубы могут быть двух видов:

• трубы из пластифицированного ПВХ (PVC) имеют хорошую эластичность и невысокую прочность;
• трубы из непластифицированного ПВХ (PVC-U) получаются более жесткими и устойчивыми к агрессивному воздействию.

Конечно, лучше применять непластифицированный ПВХ, но на практике используются оба вида труб. Диаметр изделий колеблется от 2 до 20 см.

Основные преимущества:

• доступная цена;
• небольшой вес;
• простота монтажа. Отдельные участки труб соединяются муфтами и соединительными кольцами – все обходится без сварки;
• низкий температурный коэффициент расширения. При кратковременном или постоянном повышении температуры стоков трубы не будут провисать;
• достаточная прочность и долговечность до 50 лет;
• достаточная устойчивость к ультрафиолетовым лучам, так что некоторые участки труб можно не бояться пускать по открытой поверхности;
• устойчивость к коррозии и некоторым агрессивным веществам;
• благодаря гладкой внутренней поверхности со временем стенки не заиливаются.

Минусы:

• ограниченный температурный диапазон эксплуатации. При постоянном воздействии отрицательных температур трубы становятся хрупкими и теряют герметичность, а при постоянном воздействии температур выше +60…+70 0 С материал способен деформироваться и также теряет целостность;
• недостаточная огнестойкость;
• внутренние стенки ПВХ-труб более гладкие, чем у чугуна, но со временем на них все равно будет появляться налет. К тому же, с годами внутренний диаметр изменяется. В результате воздействия высоких температур круглое сечение трансформируется в эллипсовидное, а это ухудшает пропускную способность и способствует возникновение течи;
• некоторые агрессивные вещества, содержащиеся в стоках, все же могут привести к постепенному разрушению труб.

Для обустройства внутренней канализации из ПВХ труб используются соответствующие соединительные элементы. В их числе колено, предназначенное для поворота трубопровода под углом от 20 до 87 градусов, тройник для обустройства разветвлений, крестовина для соединения четырех труб, и редукция для соединения участков труб разного диаметра.

Особенности

Каждый домовладелец мечтает, чтобы в его хозяйстве все исправно работало, и ничего никогда не ломалось, а также отличалось простотой в использовании. Канализация в этом смысле не является исключением, от ее функциональности и рабочего состояния во многом зависит комфорт всех проживающих в доме, поскольку ее засорение может вызвать большие неудобства, да и прочистка стоков – далеко не самое приятное занятие.

Если для вас важна качественная система выведения сточных вод, то советуем обратить внимание на пластиковые канализационные трубы, которые постепенно вытесняют чугунные из обихода. Они удобнее монтируются, имеют меньший диаметр, а также более широкий ассортимент

Очень важно, что на гладкой внутренней поверхности не накапливаются отложения, а использовать такие трубы можно почти полвека – именно эта совокупность положительных характеристик и привела к росту популярности изделий. Трубы из пластика производятся из полимерных соединений высокой сложности с применением самых современных технологий, именно этим объясняется их прочность и высокая пластичность – при определенной тепловой обработке изделие легко можно согнуть под любым необходимым углом, а все системы в целом легко можно собрать своими руками без обращения к услугам профессионалов

Трубы из пластика производятся из полимерных соединений высокой сложности с применением самых современных технологий, именно этим объясняется их прочность и высокая пластичность – при определенной тепловой обработке изделие легко можно согнуть под любым необходимым углом, а все системы в целом легко можно собрать своими руками без обращения к услугам профессионалов.

Пластиковые трубы имеют немало плюсов:

• доступная цена;
• длительный период использования;
• химическая инертность;
• малая теплопроводность;
• легкость.

Такие трубы выпускаются в самых разных размерах, которые в первую очередь зависят от степени нагрузки на них. Так, изделия большого диаметра рассчитаны на высокие нагрузки, поэтому они широко используются для обустройства канализационной системы в многоквартирных домах и объектах социального назначения.

Для больниц и гостиниц устанавливают трубы с диаметром 20 см, а вот для промышленных объектов понадобятся трубы с сечением не менее 30 см, в то же время для выведения стоков в небольших частных домах потребуются трубы меньшего диаметра.

В зависимости от типа пластика, используемого в качестве сырья, выделяют несколько вариантов канализационных труб.

Трубы из полиэтилена отличаются абсолютной стойкостью к кислотно-щелочным растворам. Неслучайно резервуары из этого материала широко используются для хранения и транспортировки электролитов. Кроме того, полиэтилен стоек к пониженным температурам, он не растягивается и не деформируется при минусовых отметках на градуснике. Однако повышенные температуры материал переносит довольно плохо, именно поэтому некоторые производители освоили выпуск марок, способных выдержать температуру эксплуатации до 80 градусов, а в последние годы на рынке появилась новинка – трубы из «сшитого полиэтилена» – они легко выдерживают жару до 200 градусов.

Из полиэтилена часто изготавливают гофрированные трубы, которые широко применяются для обустройства наружной канализации. Материал характеризуется кольцевой жесткостью, поэтому может укладываться в землю на глубину до 20 метров.

Трубы из ПВХ и НПВХ изготавливают из обычного или непластифицированного поливинилхлорида. Это довольно прочный материал, который проявляет устойчивость при контакте с любыми химическими составами, в том числе с бензином, спиртом и другими агрессивными составами. Такие трубы выдерживают довольно большие нагрузки, однако их не рекомендуется использовать там, где температура стоков превышает 60 градусов.

ПВХ и НПВХ – это материалы, не склонные к возгоранию, но при температурах от 120 градусов начинают плавиться и выделять в воздух токсичные вещества. Выделяется напорная техника и безнапорные трубы, некоторые производители выпускают стеклопластиковые модификации.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется. Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

• долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
• высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
• способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
• стойкость к перепадам температур;
• устойчивость к огню;
• экологическая безопасность;
• неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

• стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
• большой вес труб, что усложняет транспортировку;
• сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
• подверженность процессам коррозии;
• высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем. На данный момент использование чугунных труб также обосновано при обустройстве наружных участков частных канализаций и внутридомовых стояков.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается. Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Виды и характеристики

Для прокладки канализационных систем производители предлагают готовые трубы, тройники, угловые изделия, переходники, крестовины. Материалы, используемые в производстве, определяют несколько разновидностей продукции. Это могут полимерные, металлические или керамические составные элементы.

ПВХ-канализация

Трубы из ПВХ имеют гладкую поверхность, достаточную прочность для внутреннего и глубинного устройства канализации, не боятся ультрафиолетового излучения, могут служить более 50 лет и недорого стоят. Классификация видов канализационных труб из ПВХ основана на показателях прочности:

1. SN2 — легкие.
2. SN4 — средние.
3. SN8 — тяжелые.

Относительно применения имеются ограничения из-за слабой устойчивостью к низким и высоким температурам, превышающим +40 градусов по Цельсию. Материал становится хрупким и эластичным, что приводит к трещинам и деформациям. Во время горения выделяются ядовитые вещества.

Полипропиленовые (ПП)

Сравнительно с ПВХ трубы для канализации пластиковые полипропиленовые трубы уступают в прочности, поэтому используются только для укладки внутри здания без наружней механической нагрузки. Допустимая температура стоков составляет +80 градусов по Цельсию. Гладкая поверхность способствует свободному протеканию среды, что актуально для циркуляции питьевой воды. Внутри жилого помещения лучше прокладывать шумопоглощающие изделия (например, под маркой rehau или политэк).

Гофрированные из полиэтилена

Конструктивно трубы из ПНД представлены цельнолитой гофрой и встроенным гладкостенным каналом. Такое исполнение обеспечивает повышенную жесткость продукции, что актуально для глубинной прокладки (до 16 м.). По техническим характеристикам материал схож с пластмассовым аналогом. Применяется чаще для строительства инженерных коммуникаций для транспортировки горячих отходов.

Асбестоцементные

Асбест в составе цементного раствора играет армирующую роль. Продукция относится к самому бюджетному варианту для устройства канализации. Контакт с водой оказывает положительное действие относительно упрочнения стенок. Трубы обладают низким коэффициентом температурного расширения и не корродируют. Характеристики актуальны для напорных систем и наружной прокладки.

Бетонные

Для изготовления труб используется, как правило, бетон М350. Для него характерно водопоглощение до 3%, 200 циклов заморозки и оттаивания и высокая прочность на сжатие, растяжение. Материал не гниет, не горит, не корродирует, устойчив к химической среде и низким температурам. Применяется в промышленном, гидротехническом и градостроительном секторе с низкой степенью агрессивности.

Металлические

Подобная продукция представлена сталепрокатными изделиями с оцинкованным антикоррозионным покрытием. Материал обладает высокой прочностью, длительным сроком эксплуатации, выдерживает перепады температур в широком диапазоне и относительно недорого стоит. Однако, в частном секторе применяется редко из-за крупного веса. Чаще канализационный трубопровод подобного характера прокладывается на промышленных предприятиях химического и нефтеперерабатывающего типа.

Чугунная канализация

Чугун является сплавом железа с углеродом. Материал характеризуется более высокой прочностью, выносливостью относительно давления и устойчивостью к коррозии сравнительно со сталью. Также отмечается срок службы, превышающий 80 лет.

Для прокладки канализации негативным фактом является шероховатая внутренняя поверхность, что затрудняет транспортировку стоков и способствует образованию налета. В частном секторе чугун применяется редко из-за значительного веса, высокой стоимости и необходимости дополнительно прибегать к герметизирующим средствам. Чаще подобные трубы используют для внутреннего устройства стояков и сточных каналов в многоэтажных домах.

Керамические изделия

Производство керамических труб основано на переработке глины. Сырье обладает водонепроницаемостью, устойчивостью к агрессивной среде относительно температуры, химических веществ, коррозии. Среди достоинств также отмечается неограниченный срок эксплуатации. Однако хрупкость осложняет монтажные работы, установку фитингов и ограничивает прокладку в местах повышенной механической нагрузки. Применение керамических труб актуально для устройства канализации в промышленных зонах, на стратегических объектах.

Основные виды и типоразмеры

В зависимости от условий применения ПВХ трубы выпускаются в трех вариантах, которые соответствуют основным типоразмерам:

1. SDR51; SN-2; ряд S25 – изделия легкого типа прокладывают под тротуаром, зеленой зоной и в местах, где не предполагается транспортных нагрузок.
2. SDR41; SN-4; ряд S20 – изделия среднего типа выбирают для прокладки в местах, где не так велика проходимость транспорта.
3. SDR34; SN-8; ряд S16,7 – изделия тяжелого типа выбирают для укладки в промышленных зонах и местах с насыщенным потоком движения транспорта.

Трубы, применяемые для прокладки наружных трубопроводов, бывают одно-, двух- и трехслойными. В последнем варианте исполнения внутренние слои изделия выполнены из вспененного материала с пористой структурой, который получен путем вторичной переработки. А верхний слой – из первичного непластифицированного ПВХ.

Наибольшее распространение при прокладке на улице получили двухслойные гофротрубы. Внешний слой таких изделий имеет гофрированную поверхность с ребрами жесткости. Благодаря этому гофра приобретает повышенную прочность.

Внутренняя поверхность профилированных изделий, создаваемая методом экструзии, идеально гладкая, что позволяет минимизировать сопротивление стенок при продвижении стоков

Обе стенки профилированных изделий изготавливаются одновременно. За счет того, что они соединяются «горячим» методом, готовые цилиндрические изделия представляют собой целостною конструкцию. Полости, образующиеся между внутренними и наружными стенками, облегчают вес конструкции, а волнистая стенка с наружной стороны придает необходимую кольцевую жесткость.

Если за основу классификации полимерных изделий брать класс кольцевой жесткости, то ПВХ трубы бывают трех типов:

1. «L» – легкие трубы для укладки в канавы, глубина которых не превышает 0,8-2,0 метра.
2. «N» – среднежесткие изделия предназначены для укладки на глубину 2-6 метров.
3. «S» – жесткие с максимальной толщиной стенок, которые можно укладывать в траншеи глубиной до 8 метров.

Параметр кольцевой жесткости изделий обозначается аббревиатурой «SN». Он является значимой величиной, поскольку определяет начальную деформацию при укладке и боковой поддержке.

В частом секторе строительства наиболее востребованы изделия класса жесткости «SN2», которые можно укладывать в траншеи глубиной до 2-х метров

В системах, предусматривающих принудительное отведение стоков, где задействовано насосное оборудование, устанавливают напорные ПВХ трубы. Основой для их изготовления выступает непластифицированный поливинилхлорид PVC-U, который славится максимально высокими эксплуатационными характеристиками.

Главное отличие напорных труб в том, что они способны выдерживать значительные нагрузки на стенки. В продаже встречается три вида напорных труб, которые могут выдерживать давление в 6, 10 и 12,5 кг/ см2.

В канализационных системах самотечного типа перемещение стоков осуществляется под действием силы тяжести. Для обустройства таких систем используют обычные ПВХ трубы, созданные на основе более простого полимера PVC. Температурный интервал этих изделий – от 0 °С до +45 °С.

От того, насколько жесткие стенки имеет полимерная труба для канализации, напрямую зависит глубина, на которую можно ее прокладывать

Размерный ряд ПВХ труб для наружной канализации также довольно широк:

• 110 мм – изделия минимального диаметра предназначены для отведения бытовых стоков в загородном строительстве.
• 315 мм – трубы этого размера используют при необходимости возведения общей канализационной системы, объединяющей несколько домов.
• 630 мм – трубы максимального диаметра задействуют для возведения магистрали общепоселковой канализации.

Выпускают цилиндрические изделия отрезками 500/1000/2000/3000/…6000 мм. Некоторые типоразмеры могут выпускаться и двенадцатиметровыми отрезками. Более подробно о характеристиках ПВХ труб мы говорили в этой статье.

ПЭТ трубы и где они монтируются

При изготовлении полиэтиленовых деталей используется регламент ГОСТа 22689.2-89. Указанные изделия могут быть четырёх разновидностей сортамента с диаметром в 40, 50, 90, либо 110 мм. Когда на производстве используется полиэтилен низкого давления, то параметр толщины стен готового изделия не превышает трёх миллиметров.

ПЭТ высокого давления используется для производства труб с
небольшим значением окружности. Параметр толщины стенок будет равен:

1. 3 миллиметра для элементов, имеющих диаметр 4—5 см.
2. Пять миллиметров для изделий, имеющих диаметр 9—11 см.

Длина трубы может равняться девяти метрам. Этот параметр зависит
непосредственно от диаметра. Чем большим он будет, тем длиннее получится
изделие.
