Газовое отопление частного дома. варианты, схемы, подбор оборудования

Что такое комбинированные котлы

Поскольку электрический обогрев стоит дорого, можно использовать альтернативное решение и выбрать котёл, способный работать на двух видах топлива. К примеру, можно приобрести электрическое оборудование, способное также выполнять функции газовой колонки. Или можно подобрать твердотопливный котёл, способный также какое-то время работать с электричеством.

Пока нет перебоев с газоснабжением, такой котёл будет работать исправно по общепринятой схеме, но как только возникнут любые неполадки, можно будет переходить на другой тип топлива и тем самым обеспечивать дому стабильный обогрев.

Комбинированный котёл стоит дороже обычного, но такие расходы будут вполне оправданными: ваш дом гарантированно не останется без тепла, и даже если одна система выйдет из строя, вторая тут же сможет его поддержать. Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться.

Самостоятельно спроектировать и воплотить систему индивидуального обогрева достаточно сложно, и всё же это возможно. Ваш дом получит надёжный обогрев, который не будет зависеть от наличия или отсутствия газовых труб.

Требуется включить JavaScript или обновить плеер!

Лучевая система

Коллекторная (лучевая) схема отопления – самая продвинутая и современная по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от двух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более гибкая. Плюс к коллекторам допустимо подключить не только батареи, но и «теплый пол».

Трубопроводы в этом случае можно прокладывать как угодно. Часто их просто закладывают под заливной пол. Главный недостаток лучевой схемы – высокая стоимость системы в целом и большая протяженность труб. Плюс последние в уже отделанном коттедже прокладывать в огромном количестве будет сложно. Их устройство следует заранее планировать еще на стадии проектирования жилища.

Лучевая схема — идеальное распределение тепла

Это шифер при необходимости относительно легко можно заменить другим кровельным материалом. Схема прокладки отопительных труб более мудрена, изменить ее впоследствии не так-то просто. Даже жесткие размеры листа ондулина не так страшны, обрезков выходит много, но это всего лишь незначительное увеличение сметы кровли. С отопительными трубопроводами, тем более под лучевую разводку, все гораздо сложнее.

Конструкции котлов

При выборе отопительного устройства следует отталкиваться в первую очередь от типа энергоносителя

При рассмотрении этого вопроса следует обратить внимание на его стоимость и возможность его доставки.
Второй по важности фактор, влияющий на выбор котла – это мощность оборудования. Усредненно принято считать, что для отопления 10 кв.м. площади помещения требуется 1 кВт

площади помещения требуется 1 кВт

площади помещения требуется 1 кВт.

При проектировании дачной отопительной системы необходимо учитывать место установки котельного оборудования. Рекомендуется выносить его за пределы дома и располагать в пристройке. В любом случае конкретные условия монтажа определяют способ размещения котла.

Рассмотрим варианты отопительного оборудования для дачи.

Жидкотопливные котлы

Такие агрегаты работают на дизельном топливе или отработанном масле. Последний вариант более предпочтительный, так как стоимость топлива существенно снижается. Жидкотопливное оборудование привлекает не столько своей экономичность, сколько возможность полной автоматизации его работы.
Использование солярки не дает возможности получения экономии средств. Топливо при пониженных температурах становиться более вязким, что препятствует стабильному процессу горения. Для такого котла требуется сооружение отдельного помещения, так как его работа сопровождается сильным шумом.

Котел на жидком топливе

Котлы на твердом топливе

Несмотря на то, что необходимо постоянно пополнять запасы дров, стоимость твердого топлива не сопоставима с жидким топливом, а тем более с электричеством и газом. Можно получить экономию, собирая валежник в ближайшей лесополосе.

Недостатком такого вида топлива является быстрое прогорание, одной закладки достаточно для работы котла на протяжении не более шести часов. Установка пиролизных котлов увеличивает длительность работы оборудования на одной закладке, но использовать их нецелесообразно для дачи небольшой площади.

Температуру горения в твердотопливных котлах регулировать невозможно. Существует только один способ оказывать влияние на процесс горения: изменять подачу воздуха при помощи заслонки. Кроме этого для хранения запаса топлива требуется организовать определенным образом помещение.

Варианты электрического отопления

Существует несколько конструктивно различающихся вариантов отопления электричеством. Различаются они и по возможности экономного отопления.

Водяной контур с электрическим котлом

Электрический котел чрезвычайно прост по конструкции, это просто электронагревательный элемент, вставленный в расширение трубопровода.

Дешевое отопление с таким котлом не получится, намного проще не возиться с теплоносителем, трубопроводами и радиаторами и поставить электронагреватели в каждую комнату.

Особенности выбора котла — мощность, наличие встроенного оборудования

Использование электрического котла в водяном контуре позволяет провести экономичное отопление частного дома лишь в случае его отличной теплоизоляции и небольшой площади.

Встроенный циркуляционный насос позволяет ускорить прогрев здания.

Отличия от газового котла

По скорости прогрева теплоносителя электрический котел практически аналогичен современным моделям газовых установок и значительно превосходит твердотопливные котлы. Преимуществом служит возможность установки устройства в любом месте контура: он не нуждается в подключении к дымоходу и занимает очень мало места.

Котел работает бесшумно и обладает исключительно высоким КПД. Это повышает общую экономичность системы.

Требования к системе

Использование электричества для нагрева жидкости создает риск поражения электротоком. К системе предъявляются следующие требования:

• нагреватель подключается к сети только через устройство зарядового отключения (УЗО);
• использование заземляющего провода в розетке обязательно;
• при использовании металлических труб они должны быть надежно заземлены;

В ходе эксплуатации необходимо периодически осматривать котел и убеждаться в отсутствии механических повреждений, течи теплоносителя и повреждения изоляции.

Обогрев теплыми полами

Обогрев с помощью электрических теплых полов позволяет улучшить микроклимат и повысить комфорт в отдельных помещениях

Особенно важно это в детских и ванных комнатах. Целиком обогреть квартиру обойдется слишком дорого

Плюсы:

• равномерный прогрев воздуха по высоте;
• отсутствие прослойки холодного воздуха около пола;
• экономичное отопление частного дома.

Недостатком является высокая стоимость оборудования и его монтажа.

Греющий кабель

Греющий кабель укладывают змейкой поверх полимерной арматурной сетки так, чтобы охватить всю площадь прогреваемой зоны. Эффективность и срок службы отопителя определяется качеством подготовки поверхности.

Черновой пол необходимо выровнять и зашпаклевать. Далее поверхность пылесосят и обезжиривают. На нее нужно уложить слой гидроизоляции и утеплителя. Арматурная сетка крепится на монтажные маячки, укладывается кабель и заливается цементная стяжка.

Рейтинг лучших производителей и моделей теплых полов кабельных

Нагревающие маты

Греющий кабель уже закреплен на прямоугольных матах из полимерной сетки. Это в несколько раз облегчает и ускоряет монтаж. Недостатком является сложность укладки матов в помещениях не прямоугольной формы.

Рейтинг лучших производителей и моделей теплых полов матов

ИК-пленки

Инфракрасные греющие пленки имеют очень маленькую толщину и укладываются прямо под напольное покрытие. Их главные преимущества:

• не нужна цементная стяжка;
• не снижается высота помещения;
• высокий КПД.

Такие теплые полы можно устраивать не только в загородных домах, но и в городских квартирах для экономного отопления частного дома.

Рейтинг лучших производителей и моделей инфракрасных теплых полов

Электрические конвекторы

Электронагревательный элемент заключен в легкий кожух с прорезями для прохода холодного воздуха снизу и выхода нагретого сверху. Такие нагреватели нужно размещать как можно ближе к полу для обеспечения эффективного и экономичного отопления дома.

Настенное размещение является стационарным и требует постоянного подключения к электросети скрытой проводкой. Конвекторы устанавливают на наружной стене под окнами и рядом с дверью. Вариант подойдет для отопления дачного дома зимой.

Напольное размещение менее эффективно и не позволяет осуществлять энергосберегающее отопление. Оно пригодно лишь для прогрева локальных зон.

Что требуется для монтажа

В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.

Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.

На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.

Выбор теплового источника

Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:

1. Объем отапливаемых помещений.
2. Климатические особенности региона.
3. Толщина наружных стен.
4. Наличие теплоизоляции основных конструктивных элементов здания.
5. Наличия подвального и чердачного помещения.

При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества

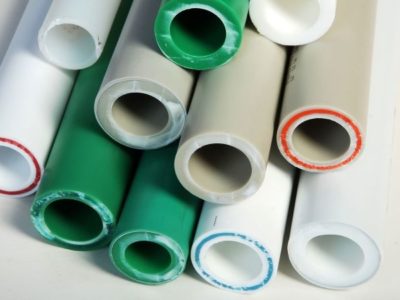

Трубы

Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные трубы диаметром до 108 мм. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.

В настоящее время трубную разводку лучше всего проводить из следующих материалов:

• полипропиленовые  с внутренним армированием из алюминия или стекловолокна;
• металлопластик;
• сшитый полиэтилен;
• полиэтилен с добавками PE-RT;
• медь.

Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.

Печная отопительная система

Этот тип отопления сегодня не отличается особой популярностью, что обусловлено некоторыми его особенностями. Однако многие хозяева по-прежнему предпочитают выполнять зимнее отопление дачи посредством традиционной печи, поэтому такой способ следует описать более детально, как обогреть дачный дом не так просто.

Основной недостаток такого варианта отопления частного дома заключается в сложности обслуживания печи. Так, для качественного обогрева систему следует разжигать несколько раз в день, закладывая новые порции топлива. Если материал для розжига выступает уголь, то в этом случае следует еще и регулярно удалять появляющуюся золу, что также требует определенного количества времени.

Главное достоинство печной системы – абсолютная автономность. Обогрев дачного дома зимой посредством печи не требует использования ни электричества, ни газа (детальнее: «Чем отапливать дом если нет газа «). Основным топливом выступают только дрова и уголь. Элементарность устройства конструкции полностью исключает риск поломки. Основными типами печек являются два:

• традиционная русская печь;
• система отопления для дачи. именуемая буржуйкой.

Массивный механизм русской печи может выполнять сразу несколько полезных функций. Она прекрасно подходит для приготовления пищи, теплая поверхность позволяет спать на такой печи, и, безусловно, такой агрегат способен отопить частный дом

Важно отметить, что ввиду своих больших размеров нагрев можно обеспечить сразу нескольким жилым помещениям, а тот факт, традиционная русская печь изготавливается из кирпича, обеспечивает долгое сохранение тепла и предотвращает любые перепады температур

К недостаткам такой печи можно отнести ее массивность. Для оборудования такого отопительного прибора потребуется выделить от 6 до 8 м² в помещении. Кроме того, время для протапливания такой печи является долгим (кирпичам для прогрева нужно не менее нескольких часов). Нельзя не упомянуть и тот факт, что монтировать русскую печь стоит только в одноэтажных строениях, так как в противном случае конструкция уже будет мало чем напоминать печь и станет похожа на настоящее промышленное оборудование, отличающееся огромными размерами.

Обогрев дачи зимой при помощи буржуйки отличается от печного. Места это оборудование занимает совсем немного (около 1 м²). Время прогревания является очень быстрым, а топлива требуется мало. Кроме того, при желании на поверхности буржуйки можно приготовить еду или, к примеру, вскипятить чайник.

Тем не менее, недостатки есть и у этих изделий. Буржуйка остывает так же быстро, как и прогревается, поэтому во избежание частых перепадов температуры в комнате закладку топлива придется выполнять очень часто, что особенно неудобно в ночное время. Более того, обеспечить теплом буржуйки можно лишь одно помещение, так как мощности для обогрева большего количества комнат у такого оборудования не хватит, поэтому от эксплуатации буржуйки в большом доме лучше отказаться.

Какую систему отопления дома выбрать

Разновидностей систем отопления существует несколько. Они различаются разводкой труб, способами подключения радиаторов и тем, как движется в них теплоноситель. Грамотно выбрать наиболее эффективный вариант возможно только при наличии познаний в теплотехнике. Надо производить сложные расчеты и готовить проект. Для небольшого по площади коттеджа вполне подойдет простейшая однотрубная схема. В остальных случаях проектирование лучше перепоручить профессионалу. А вот монтажные работы выполнить вполне можно и самостоятельно.

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

• Электрическим.
• Газовым.

По типу теплоносителя:

• Водяным.
• Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

1. Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
2. Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

• Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
• Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

• Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
• Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
• Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
• Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Отопление водяными конвекторами

Вам наверняка удавалось сталкивать с электрическими конвекторами. Есть такие же, только водяные. Подключаются они в водяном отоплении по тем же правилам, что и радиаторы. И являются по сути теми же радиаторами, только с другим принципом теплоотдачи.

Работают водяные конвекторы по принципу конвекции. Холодный воздух поступает снизу, теплый выходит сверху. За счет этого происходит очень быстрый нагрев помещения.

К недостаткам таких приборов водяного отопления можно отнести их дороговизну, по сравнению с обычными радиаторами.

Если внимательно изучили нашу статью, то увидели каким многообразием решений для проведения водяного обогрева в частном доме представлен современный рынок отопительного оборудования. Вам остается только подобрать оптимальный вариант, исходя из параметров вашего собственного дома и материальных возможностей. Мир и тепло вашему дому!

Читайте так же:

Рекомендации

Готовая система отопления

1. Устанавливать насос лучше на обратный контур. Можно установить и на подачу, но после котла вода выходит с большей температурой, а это может сократить срок эксплуатации прибора, особенно быстро выходят из строя резиновые сальники.
2. На каждый радиатор можно установить термоклапан, который будет регулировать температуру внутри батареи. Есть возможность вообще перекрыть доступ горячей воды.
3. Двухтрубную систему легче спрятать в стены, то есть создать скрытую проводку. Диаметр труб меньше.

Современные виды отопления частного дома дают возможность сделать правильный выбор в вопросе обогрева Вашего жилья. Для того, чтобы правильно и наиболее рационально устроить в доме  систему отопления, необходимо располагать основными сведениями о конструкции и свойствах генератора тепла, отопительных приборов, о порядке и способах монтажа санитарно — технического оборудования и трубопроводов, о методике расчета отдельных элементов оборудования и системы в целом.

Использование водяного отопления

Для того чтобы создать максимально эффективную отопительную систему, в первую очередь следует сделать ее проект. То есть, вам необходимо на бумаге отобразить план расположения всех ее элементов – отопительного котла, трубопровода, радиаторов. При этом непременно следует указать тип системы – одно- или двухтрубная. Схема поможет не только правильно рассчитать максимально эффективный обогрев всех без исключения помещений, но и позволит составить перечень необходимого для создания системы количества материалов. На фото можно схемы различных вариантов разводки.

Однотрубная система отопления

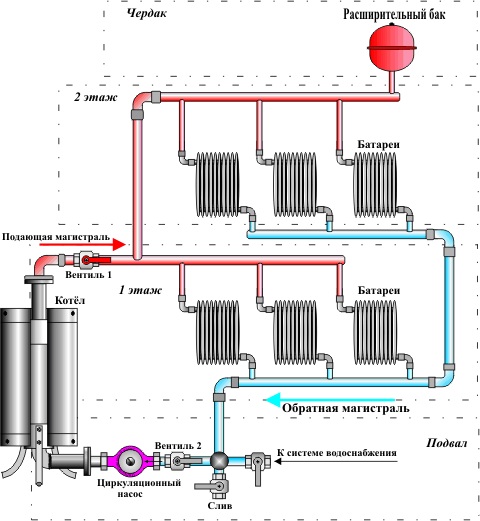

Двухтрубная система отопления

Двухтрубная система отопления считается наиболее эффективной. Имея верхнюю разводку, она позволяет более качественно распределять тепло по комнатам. Такое отопление в частном доме – прекрасное решение для большого загородного дома. С другой стороны, двухтрубная система отопления требует и большего количества материалов – что, в свою очередь, влечет увеличенные затраты. Однотрубная отопительная система считается наиболее подходящей для небольших домов – она прекрасно справляется с обогревом одноэтажного дома с небольшим радиусом контура. Кроме того, она требует относительно небольшого количества строительных материалов, что делает ее более экономичной.

Его следует устанавливать в отдельном помещении – этого требуют меры пожарной безопасности

Кроме того, расположив котел в отдельной комнате, вы сможете обеспечить в случае необходимости легкий доступ к нему – это особенно важно на случай, если данному элементу понадобится ремонт

Отопительный газовый котел

При создании плана системы необходимо рассчитать требуемую мощность котла. Для получения необходимого показателя следует учитывать расположение и количество радиаторов, продолжительность и диаметр трубопровода, высоту здания (количество этажей). Если в отопление частных домов включены такие элементы, как полотенцесушитель или теплый пол, это также несколько повышает необходимую мощность котла.

В случае если в помещении нет окон, радиаторы располагают неподалеку от двери, или вдоль стены. Сегодня приобрели особую популярность облегченные стальные модели радиаторов – они пришли на смену громоздким, неудобным и очень тяжелым чугунным батареям. Кроме того, изменились и трубы, используемые при монтаже системы. Более легкие пластиковые позволяют сделать установку системы максимально быстрой и простой. Если же для монтажа контура используются полипропиленовые трубы, то следует учитывать, что для их установки нужно дополнительное оборудование – сварочный аппарат, который позволяет максимально прочно и герметично соединять трубы. Применение такого оборудования не требует специальных навыков, что делает доступным установку отопительной системы каждому.

Расположение радиаторов отопления

Еще одно важное условие – при создании проекта отопительной системы следует определить, каким образом будет осуществляться циркуляция теплоносителя. Различают два вида:. принудительная циркуляция – она делает отопление в частный дом более быстрым, поскольку для перемещения теплоносителя по контуру используется дополнительное оборудование – циркуляционный насос

Он позволяет за довольно короткий промежуток времени обогреть даже отдаленные комнаты. Однако насос работает только при условии наличия подключения к сети электропитания;

принудительная циркуляция – она делает отопление в частный дом более быстрым, поскольку для перемещения теплоносителя по контуру используется дополнительное оборудование – циркуляционный насос. Он позволяет за довольно короткий промежуток времени обогреть даже отдаленные комнаты. Однако насос работает только при условии наличия подключения к сети электропитания;

Система отопления с принудительной циркуляцией

естественная циркуляция – этот метод перемещения теплоносителя в трубах основан исключительно на использовании законов физики. То есть, вода после нагревания в котле меняет свою массу и давление – она становится легче, благодаря чему стремительно поднимается по отопительным трубам. При этом, обладая более высоким давлением, она с легкостью вымещает из радиатора холодный теплоноситель, который под действием собственной тяжести по трубам обратного тока возвращается к нагревательному котлу.

Система отопление с естественной циркуляцией

Монтаж новой системы

Как и в предыдущем случае, монтирование системы обогрева в доме начинается с тщательного планирования. Подчеркнём, что для жилья частного сектора наиболее предпочтительной схемой является двухтрубная. Но изначально определяются, какого типа планируется установить котёл. Котёл бывает:

• газовый;
• твёрдотопливный;
• электрический.

На территориях с централизованными газовыми коммуникациями первый вид котлов наиболее распространённый. Они просты в обслуживании, но требуют соблюдения повышенной техники безопасности. Второй вид котлов устанавливают, как правило, в сельской местности, не имеющей газификации. В этом случае это наиболее экономичный, с точки зрения топлива, вариант. Что касается электрических котлов, то, несмотря на простоту в эксплуатации, расходы на электроэнергию могут стать достаточно ощутимыми.

Отопление из полипропилена в частном домеИсточник santex-tomsk.ru

Следующим этапом становится определения типа циркуляции в системе теплоносителя. Он может быть:

• естественным;
• принудительным.

При естественной циркуляции придётся устанавливать расширяющий бак и организовывать контур отводящий воздух из коммуникаций. Бак желательно монтировать в тёплой части дома во избежание замерзания жидкости в зимний период.

При сравнительно несложном монтаже системы обогрева с циркуляцией естественного типа, она имеет два недостатка. Первый заключается в довольно долгом прогреве, второй – ограничение по длине – не более 30 метров. Система циркуляции принудительного типа является герметичной и лишена этих недостатков. Теплоноситель в ней движется посредством насоса.

Ещё одним важным моментом при монтаже, является выбор верного сечения для «патрубка». Это вертикальная трубка, благодаря которой котёл подключается к коммуникациям. Например, если диаметр трубы для отопления частного дома составляет около 32 миллиметров, то «патрубок» берётся сечением 40 миллиметров, не меньше. Диаметр труб для отопления в частном доме, полипропилен которых армирован, составляет от 25 до 32 миллиметров, эти показатели наиболее оптимальны.

Котёл системы отопления в частном домеИсточник stroy-podskazka.ru

В домах подсоединение радиаторов к коммуникациям может быть осуществлено по нескольким схемам:

• нижней;
• боковой;
• диагональной.

При первом варианте, подводящий и отводящий контур подключаются внизу радиатора. необходимо отметить, что если дом многоквартирный, то лучше подобную схему коммутации не применять. Если жилое помещение рассчитано на одну семью, то такой способ может стать достаточно эффективным. Для повышения эстетики, трубопровод, подающий теплоноситель, маскируют под напольным покрытием.

Второй способ предполагает подключение обоих контуров к одной из сторон радиатора – сверху и снизу. Эту схему, достаточно часто, применяют в жилищах, рассчитанных на несколько семей, поскольку она отличается относительно высокой эффективностью.

При монтаже систем обогрева с большим количество радиаторов и приличной протяжённостью коммуникаций, применяется третий способ подключения. При его реализации, отводящий контур монтируется к нижнему патрубку радиатора, а подводящий с верхнему. Подобная система вполне эффективна и общие тепловые потери находятся в районе 2%.

Организация подачи горячей воды в честном домеИсточник septik-i.ru

В этом видео пример монтажа в частном доме:

Заключение

Обозначим итоговую мысль – на текущий момент, трубопровод из полипропилена выступает отличной альтернативой старым чугунным решениям. Прекрасные технические показатели и простота выполнения работ, позволяют без особого труда собирать отопительные коммуникации любой сложности. Наличие армирования не только увеличивает их надёжность, но и значительно продлевает срок эксплуатации.
