Виды врезных и накладных механизмов, как установить такой замок в дверь из дерева

Врезка замков в деревянную дверь: технология

Чтобы произвести врезку замков в деревянную дверь, первоначально необходимо сделать определённые отметки мест для сверления отверстий. Первая отметка по высоте. Здесь существует много споров, на каком именно расстоянии от пола должна располагаться ручка замка. И споры эти родились из инструкций к замкам, где каждый производитель указывает различное расстояние. В основном эта цифра или 95 или 100 см. Чтобы определиться я дам вам в этом совет. Высота замка напрямую зависит от роста тех, кто будет им пользоваться! Соответственно, если человек имеет рост ниже среднего, то удобнее ему будет иметь ручку на двери в 95 см, а то и в 90 а если же человек высокий, то, естественно, замок должен находиться не ниже 100см.

Итак, с этим мы разобрались и на примере мы отметим высоту в 95 см.

Отмечается она от нижнего края полотна. Следующая отметка в 6 см будет от торца двери.

Пересечение этих отметок и будет первым местом сверления.

Отверстие мы будем делать кольцевой пилой из набора по врезке замка с использованием дрели или шуруповёрта.

Глубина кольцевой пилы небольшая и потому просверливает она только до середины полотна. Это сделано для того, чтобы не было сквозных сверлений, из-за которых может повредиться облицовка двери. Продолжить работу нужно с противоположной стороны.

Далее делаем такую же отметку в 95 см.

На торце полотна и высверливаем её перьевым сверлом (в простонародье «пером») из того же набора по врезке замка.

После этого нужно примерить защёлку (фото 8) и, если она свободно входит и не требует дополнительного расширения на 1-2 мм, обвести её острым лезвием ножа

и получившуюся метку углубить так,

чтобы крепёжная часть защёлки была вровень с торцом двери.

Крепится она на 2 шурупа, но перед этим под них необходимо просверлить отверстия на 3 мм для предотвращения трещин в древесине.

После этого скрепляем ручки замка.

Крепятся они, стягиваясь друг с другом посредством 2-х длинных винтов, проходя насквозь одной из частей.

Далее мы переходим к коробке двери. На ней мы должны отметить место для ответной планки. Чтобы это сделать, закрываем дверь и от язычка защёлки даём отметки.

После этого, открываем дверь и, прикладывая ответную планку к предполагаемому месту крепления, обводим так же ножом.

По получившейся отметке вырезаем гнездо глубиной равной толщине ответной планки,

т.е. сидеть она должна вровень со стойкой, так же как была врезана защёлка. После этого отмечаем отверстия для крепления планки

и, приложив декорирующий короб ровно по центру,

даём отметки для его врезки.

Далее высверливаем это место тем же пером, что использовали при врезке защёлки.

Углы дорезаем при помощи стамески.

После проделанной работы нужно вставить короб в вырезанное гнездо

и обвести его по краям.

Для сокращения работы можно уменьшить периметр врезания путём уменьшения его на самом коробе, как это сделал я. Так же можно и вовсе вырезать ушки короба, при этом это никак не повлияет на качество врезки.

По полученным отметкам нужно стамеской углубить короб на его толщину, при этом так же, не забывая и места под крепление шурупов.

Далее нужно вставить короб,

ответную планку,

высверлить вышеупомянутым сверлом на 3 мм отверстия

и затянуть шурупами.

Замок врезан!

Последнее, что нужно сделать — это проверить люфт. Дверь должна плотно закрываться. Если люфт присутствует, его можно отрегулировать при помощи язычка ответной планки, постепенно её отгибая.

И ещё: если замок от производителя плохо смазан, смажьте его во время сборки.

Технология врезки замка-ноба

Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.

Стандартная комплектация замка-ноба

По этой же технологии можно установить замок с односторонней защёлкой.

Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.

Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.

Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.

Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.

Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

Сверление отверстия с помощью коронки

Коронка вынимается вместе с ненужной древесиной

Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.

Торцевое отверстие сверлится на уровне центра первого

Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.

Разметка под выемку для торцевой накладки

Теперь осталось собрать замок.

Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.

Сборка замка

На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.

При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.

Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.

После проверки замок крепится винтами и саморезами

Строение механизма замка

Если посмотреть на различные фото дверных конструкций, то можно увидеть, что запоры устанавливаются не только на входные двери, но и межкомнатные конструкции иногда тоже запирают.

Любое приспособление для запирания состоит из фиксирующего механизма, металлического специального короба для запора, задвижки и предмета- ключа для перемещения ригеля.

В зависимости от устройства приспособления для запирания определяются его функциональные возможности. По способу крепления к дверной конструкции блокирующие механизмы могут быть:

• накладными, закрепленными на внутреннюю сторону двери;
• врезными, установленными во внутрь дверной плиты.

Самое распространенное устройство замка двери — врезной запор, организация которого строится из:

1. Корпуса;
2. Лицевой планочной детали;
3. Приводного рычага;
4. Засова со специальной защелкой;
5. Засова с основным действием.

Независимо от крепления к дверям конструкция современных запирающих приспособлений включает две составляющих: секрет и исполнительное устройство.

С помощью системы секрета опознается ключ к замку, а исполнительный компонент осуществляет запирание.

Особенности установки защелки

Полноценный замок в межкомнатные двери ставят не так уж часто. Чаще приходится ставить защелку — ручку с язычком. Она имеет меньшие размеры и врезать ее намного быстрее и проще.

1. Отмечаем высоту установки защелки на торце двери, переносим отметки на обе стороны дверного полотна.

2. При помощи угольника измеряем расстояние от начала планки до центра отверстия под установку центрального штыря (квадратного сечения). При помощи угольника переносим это расстояние на отметки. Есть и  второй способ — приложить корпус защелки к двери чтобы совпал центр отверстия и начерченная линия, через отверстие карандашом поставить отметку.

   Измеряем расстояние от начала пластины до центра отверстия

3. При помощи пера на 23 мм или коронки на 25,  делаем в торце двери отверстия, установив пику сверла в центр метки (чтобы не сдвинулось, можно наметить шилом). Глубина отверстия равна длине корпуса защелки + 2-4 мм.

   Второй способ сделать отметку под стержень ручки

4. Меняем сверло на 20 мм, с двух сторон проделываем отверстия в дверном полотне, установив пику в намеченных точках.

   В торце двери сверлим перьевым сверлом отверстие под личинку защелки

5. Ставим личинку защелки на место, крепим.
6. Устанавливаем ручки и накладки, как и в предыдущем варианте.

Поставить защелку в межкомнатную дверь еще быстрее и проще, чем замок. Работы совсем немного. Справится можно за 20 минут. И это совсем без опыта.

Порядок работы

Выбор места

Этап не самый важный, но отметить следует. Еще до монтажа нужно определить, как лучше установить на деревянную дверь накладной замок по высоте. И здесь есть нюансы.

• Грамотный монтаж подразумевает, что открывание накладного запора не должно вызывать сложностей у любого из членов семьи, даже самого маленького, у которого уже есть свой ключ.
• Замок устанавливается так, чтобы обеспечить максимальную надежность двери от выбивания. А это возможно, если он расположен на уровне ½ полотна от порожка. В то же время на входе ставится не менее двух разнотипных механизмов. В этом случае нижний запор крепится с отступом от пола в ⅓ высоты двери. Бывает, что их больше (3, иногда 4), а потому для него определен минимум в метр.

Разметка полотна

• Если местоположение замка на двери известно, необходимо его приложить к ней и очертить контур. Корпус запора располагается так, чтобы его срез совпадал с кромкой полотна. Так как древесина подвержена деформации, к тому же со временем образуется некоторый перекос створки из-за износа петель, рекомендуется сделать небольшой отступ от края (порядка 2,5 мм). На длину вылета язычка это особо не повлияет, но исключит вероятность задевания металла о короб.
• Получив проекцию накладного устройства, несложно наметить отверстия для крепежных деталей и замочной скважины.

Сверление

Некоторая сложность в проделывании отверстия под цилиндр механизма секретки. Тем более, если производится установка накладного замка на деревянную дверь филенчатого типа. Он крепится на ее раме, а потому точность должна быть максимальной, с учетом небольшого сечения бруса каркаса. В данном случае рекомендуется работать не обычным цилиндрическим сверлом, а перьевым или коронкой (для древесины).

Монтаж накладного устройства

• Крепление цилиндра механизма. Он фиксируется прочно, так как никаких дальнейших манипуляций с ним не предусмотрено.
• Установка корпуса. Полностью затягивать крепеж не нужно; необходимо добиться лишь плотного прилегания замка к полотну.

То, что относится к самой двери, сделано. Остается поработать с косяком.

Крепление ответной планки

Она помещается на коробе, со стороны язычка. Чтобы избежать сложностей с открыванием/закрыванием накладного замка, неполным выходом защелки или ее зацепом, нужно добиться полного совпадения с прорезью в планке. Это может быть прямоугольник или отверстие (иногда два, три); все зависит от модификации изделия. Но порядок действий неизменный, тем более что замок на двери уже стоит.

• Торец защелки намазывается пастой (чернилами, тушью), после чего полотно закрывается. Достаточно ключом провернуть накладной механизм, и на коробе останется отпечаток, соответствующий местоположению прорези в ответной планке.
• Дверь снова открывается, и ключом ригеля замка выдвигаются на максимальную длину. После того, как полотно прижимается к коробу, на нем отмечается их верх и низ.

Самому определить, как закрепить планку после такой разметки труда не составит. Нужно лишь выбрать древесину на глубину выпада защелки. Как поступить?

Если она круглая, то с помощью сверла, но чуть большего диаметра. С плоским язычком замка несколько сложнее. Придется высверлить 2 – 3 отверстия, одно над другим. Останется лишь сбить стамеской образовавшиеся перемычки и придать выемке нужную прямоугольную форму; та же стамеска, нож сапожника или иной острый режущий инструмент.

Проверка работоспособности

Насколько бы точно не были выполнены мероприятия на каждом этапе, небольшие отклонения от нормы возможны. Значит, нужно убедиться, что ригеля свободно, без заеданий, перемещаются в крайние положения, защелка легко сдвигается с места, а полотно плотно прилегает к коробу. Выявленные дефекты устраняются быстро.

Остается добавить, что монтажом накладного замка на деревянной или металлической двери следует заниматься после корректировки положения створки. Если навесы регулируемые, то на это уйдет несколько минут. При сильном износе петель, в которых нет такой «опции», их целесообразнее поменять на новые.

Проверка работы

После регулировки замкового механизма следует проверить работу системы в целом. Для этого нужно закрыть дверь и проверить правильную установку обратной планки. Если имеется небольшой люфт защёлки в планке или, наоборот, миллиметровое смещение отверстия относительно защёлки, то все это можно устранить разгибанием или подгибанием регулировочных пластин отверстия обратной планки.

Если замок работает правильно, то не должно быть никаких люфтов между защёлкой и обратной планкой, дверь плотно закрывается, замок работает легко, и без лишнего шума.

Как правильно врезать замок в межкомнатную дверь, вы узнаете из видео.

Советы по эксплуатации

Замочный блок требует аккуратного обращения. Его следует беречь:

1. От засорения и загрязнения (особенно во время ремонтных работ).
2. От попадания агрессивных химических средств.

Излюбленная детская забава – просовывать сторонние предметы и самые разные ключи в скважины с попыткой их провернуть. Это – прямой риск поломки. Обязательно проведите дома профилактическую беседу!

При появлении непонятных «симптомов» в работе блока сразу выявляйте неисправность или вызывайте мастера.

Относитесь к замку бережно, ведь он ответственен не только за ваше имущество, но, порой, и за жизни домочадцев!

Особенности накладных замков, преимущества и недостатки

Накладные приборы обладают преимуществами, которые делают их особенными. Плюсы устройств:

Конструктивные особенности. Устройство включает запирающий блок, ответную планку, комплект ключей. Благодаря этому механизм имеет длительный срок службы.
Высокий уровень защиты от проникновения в жилье. Этот фактор зависит также от выбора качественного изделия и грамотной установки. Для этого рекомендуется воспользоваться электромеханическими вариантами.
Во время монтирования полотно двери не повреждается. Проделывается одно отверстие. Материал полотна остается максимально целостным и надежным.
Легкость монтажа. Эти конструкции просто и быстро монтируются, по сравнению с врезными моделями. С этой работой может справиться любой человек, не имеющий особых навыков

Важно четко следовать инструкции и соблюдать все перечисленные в ней правила.

Недостатки также присутствуют:

1. Максимум надежности обеспечивается только в том случае, если дверь открывается наружу. Если открывание конструкции происходит в противоположную сторону, а коробка непрочная, то полотно может выбиться с замком.
2. Замки имеют ориентацию на определенную сторону. Необходимо сразу понять, правый или левый вариант вам нужен. Если петли располагаются справа, то замок должен находиться на противоположной стороне, и наоборот. Изготовители наносят маркировку на изделие, чтобы упростить задачу выбора.

Как врезать защелку в межкомнатную дверь

Чтобы установить защелку, необходимо следовать такому плану действий:

1. разметить дверное полотно;
2. сделать отверстия для защелки и квадратного стержня;
3. вставить механизм и собрать все детали.

Все следует делать аккуратно, поскольку повреждения устранить достаточно сложно. Чтобы было удобнее вырезать углубления, сделайте метки черным маркером.

Разметка полотна

Перед установкой ручки с фиксатором в межкомнатную дверь своими руками выполняют разметку полотна. Отмечают высоту расположения замка и его ширину. Глубину врезки определяет ширина механизма. Делать пометки лучше с внутренней стороны. Выбор высоты ручки зависит от роста хозяев, она должна располагаться на уровне пояса. Стандартом считается 1 м от напольного покрытия.

Затем прикладывают замок ко внутренней стороне двери и очерчивают его карандашом. Таким образом определяется глубина отверстий. Также отмечают положение ручки и фалевой защелки. Последняя устанавливается с торцевой стороны полотна. Разметку на нем гораздо удобней делать с помощью угольника. Место установки ответной планки определяется после монтажа ручки.

Высверливание отверстия для ручки и защелки

Следующим шагом является высверливание отверстий для квадратного стержня и фиксирующего механизма. Для установки личинки делают углубление в полотне двери с помощью перьевого или витого сверла, диаметр которого соответствует ширине механизма. Чтобы точно определить, насколько погружать сверло, на него клеят изоленту. Поэтому при создании полости должна остаться пометка сверху, чтобы не погружать инструмент ниже маркера.

Теперь сверлим ряд отверстий друг возле друга на необходимую глубину. Дрель нужно держать строго параллельно поверхности пола. Если это сложновыполнимая задача, полотно двери желательно снять с петель и положить. После этого с помощью стамески выравнивают паз. Если есть фрезерный станок, отверстие удобнее сделать им. Глубина погружения фрезы выставляется заранее.

Механизм должен входить плотно. При необходимости нужно нажать на него. Отверстия под саморезы подготавливают заранее. Для этого используют сверло маленького диаметра. Если закручивать саморезы без направляющего отверстия, может произойти раскол древесины. Также сверлят отверстие под ручку сверлом, диаметр которого соответствует размеру квадратного стержня.

Установка механизма и сборка ручки

Монтаж завершается установкой механизма, внутренней накладки и планки на лутке. Механизм ручки вставляется в углубление так, чтобы совпали отверстия. После этого продевают квадрат и надевают на него рычаги или нобы. Последней устанавливают накладку на квадратный стержень и фиксируют ее специальным винтом. Защелку закрывают другой накладкой.

После этого нужно правильно установить ответную планку на дверную коробку. Дверь прикрывают и отмечают карандашом положение защелки и запорного механизма, если таковой присутствует. С помощью стамески делают углубление до 1 см, которое закрывают планкой. Если устанавливается роликовая защелка, паз должен быть до 5 мм.

Функциональное назначение основных деталей

Внутренняя система дверного замка состоит из нескольких наиболее приоритетных деталей, которые обуславливают безупречную работу механизма.

Стойка хвостовика засова – это основной элемент дверных замочных систем. Он отвечает за защиту от манипуляционных и силовых способов взлома входной двери.

Зазор между стойкой хвостовика и кодовым пазом устройства является достаточно важным показателем. От его значения напрямую зависит функция защиты. Исследованным и установленным идеальным размером является 0,3-0,7 мм. Уменьшение значения приводит к износу, и заклиниваю ключа, а превышение, чего хуже, к возможности легкого манипуляционного вскрытия.

Количество сувальд определяет степень надежности и требуемое время на взлом. Чем больше сувальд – тем больше времени понадобится для вскрытия дверного замка, к увеличению сложности это не относится. Наиболее применимое и эффективное количество сувальд в устройстве равняется шести.

Устройство механизма входной двери невозможно без таких не менее важных элементов, как:

• Конструкция пружин обеспечивают правильную работу, иначе сувальда не сможет вернуться в исходную позицию, а если она задержится в промежутке – замок перестает функционировать.
• Засов состоит из трех ригелей. Они должны быть прикреплены к планке, которая крепится к хвостовику. В дешевых системах, ригели крепят непосредственно к хвостовику, что в будущем может привести к разбалтыванию или обрыву ригелей от замка входной двери.
• Бронепластины закрывают самые уязвимые места в механизме, препятствующие проникновению снаружи.
• Проставочные шайбы создают допуски между сувальдами для их более плавного хода. Благодаря точным зазорам, выступающие части на ключе не будут цеплять сразу несколько сувальд, и работа механизма будет происходить без перебоев.
• Лицевая рамка крепит механизм внутри двери и не оставляет возможности силовому взлому. Она является незаменимым элементом дизайна замка.
• Корпус и крышка изделия покрыты антикоррозийным средством. Прочно и жестко сопрягаются друг с другом посредством большого количества винтов.

https://youtube.com/watch?v=_m-nmD1Sjfs

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.

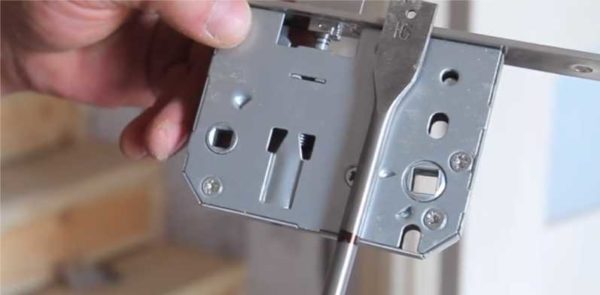

Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
2. По меткам при помощи треугольника проводим горизонтальные прямые.
3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.
