Как крепить панель для акриловой ванны

Преимущества и особенности установки раздвижного экрана ↑

Чаще всего в ванной комнате устанавливают обычный раздвижной экран. Его основное преимущество – это лёгкий доступ к коммуникациям.

Установка готового раздвижного экрана ↑

Экран можно купить готовый, а можно сделать самому. Если вы уже купили экран, то, всё что понадобится для ее установки: ключи, чтобы установить ножки изделия на необходимую высоту, и немного физических усилий:

• Подвести верхнюю часть экрана под кромку ванны
• Подкрутить ножки настолько, чтобы между верхней частью изделия и ванной не осталось зазора – до упора
• Нижняя часть должна быть установлена перпендикулярно полу.

Но раздвижной экран можно сделать и самому. Несмотря на низкую стоимость готового изделия, многие домашние умельцы не хотят покупать его в магазине. Это может быть обусловлено и особенностью самой ванны – готовый экран невозможно смонтировать. Ванны с нестандартными размерами и формами могут быть закрыты специальными экранами, которых может не оказаться в продаже. Дадим несколько рекомендаций по монтажу раздвижного экрана к для криволинейных ванн.

Изготовление раздвижного экрана для криволинейной ванны ↑

Для экранов на ванные нестандартных, округлых форм вам понадобится изготовить каркас из профиля для гипсокартона. Но можно использовать специальный алюминиевый профиль для криволинейных конструкций. Этот профиль легко принимает ту форму, которая вам необходима.

• Нужно подготовить два профиля: для верхней и нижней части ванны и закрепить их при помощи саморезов.
• Следующим этапом будет установка вертикальных реек, как показано на фото.

• Если вы будете монтировать экран из гипсокартона, то его листы необходимо вырезать в размер и смочить водой. Листы станут более гибкие. Придайте листам нужную форму.
• Если экран будет из пластиковых панелей, но их необходимо вырезать в размер и вставить в направляющие.

Раздвижной экран на криволинейную и обычную ванну можно изготовить из разных материалов. Например, сделать каркас из бруса. Технология изготовления очень похожа на описанную выше.

Этапы установки готовых моделей

Готовые экраны под ванну комплектуются рамами, фурнитурой и крепежными элементами. Все это должно быть указано в технической документации к каждой конкретной модели.

Также должна прилагаться инструкция по установке. Перед покупкой убедитесь, что все необходимое есть в комплекте.

Если размеры подобраны правильно, то для монтажа понадобится минимум инструментов: рулетка, строительный уровень и отвертка. Перед началом работ рекомендуется заполнить ванну водой.

Если ванну и экран устанавливают одновременно, это не обязательно.

Экраны могут различаться по форме и конструкции, но схема их монтажа всегда примерно одинакова:

• Замеры и разметка. Перед установкой каркаса нужно еще раз замерить нишу под ванной и разметить места крепления рамы. Если панели немного не подходят по размеру из-за кривизны стен или пола, их подрезают болгаркой.
• Установка каркаса. Раму монтируют под ванну и закрепляют в соответствии с инструкцией, также устанавливают и выравнивают направляющий Ш-образный профиль для раздвижных моделей.
• Регулировка ножек. Если модель на регулируемых ножках, их откручивают так, чтобы добиться максимальной фиксации каркаса между полом и бортиком ванны. Чтобы опоры прочнее держались, а экран не дрожал, когда в ванну наливают воду, под каждую ножку можно нанести немного герметика и прижать к полу.
• Крепление рамы под бортиком ванны. Когда каркас прочно закреплен, пространство между краем рамы и бортиком ванны задувают монтажной пеной. Это придаст дополнительную жесткость конструкции.
• Установка панелей. На раму устанавливают декоративные панели. Если дверцы распашные, их навешивают на петли, раздвижные вставляют в направляющий профиль. К дверкам прикручивают ручки.
• Обработка швов. Стыки желательно обработать герметиком. Это поможет защитить нишу под ванной от попадания влаги.

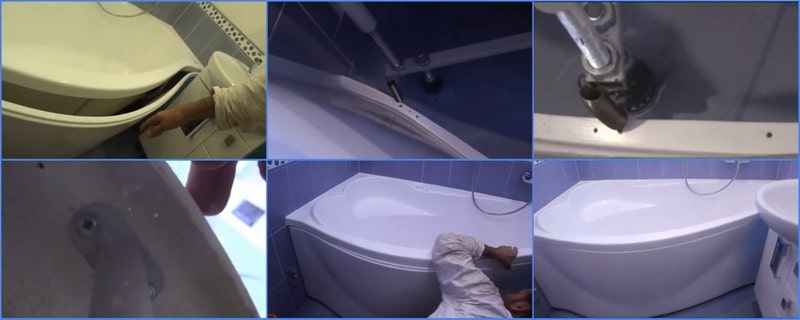

Установка экранов для акриловых ванн имеет свои особенности. Чаще всего эти ванны заранее комплектуются экранами, подходящими по форме и размерам. Модели обычно изготовлены из пластика. В комплект входят рама, панели, ручки, кронштейны, дюбеля, винты.

Если ванна не укомплектована экраном, то его можно изготовить самостоятельно из деревянного бруска и готовых пластиковых панелей. Раму крепят к борту ванны на жидкие гвозди, стыки дополнительно укрепляют холодной сваркой.

Чтобы закрепить нижние кронштейны, сверлят отверстия в полу и устанавливают дюбеля. После установки и подгонки рамы по размерам вставляют панели экрана в направляющие.

Признаком, что они встали на свое место, служит характерный щелчок.

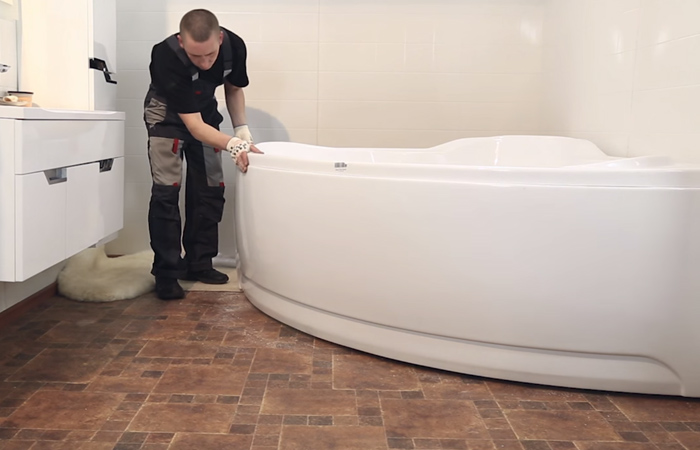

С установкой декоративных панелей для угловой ванны могут возникнуть некоторые сложности. Последовательность правильного монтажа угловой акриловой ванны с экраном показана на видео:

https://youtube.com/watch?v=deZXHjpgBh4

Как установить на угловые модели?

Для угловых ванн чаще всего предусматривается крепление не саморезами, а специальными магнитами и металлическими пластинами. Такие магниты изначально крепятся к ножкам купели.

ШАГ 1. Регулировка высоты. Так же как и в случае с прямоугольной моделью регулируем высоту ножек отталкиваясь от параметров экрана.

ШАГ 2. Как крепить пластины? На обратной стороне панели в местах, где будут упираться магниты, приклеиваем металлические пластины из комплекта на двухсторонний скотч или силиконовый герметик. На время высыхания можно зафиксировать их обычным скотчем.

ШАГ 3. Монтаж. Прикладываем фронтальную панель и проверяем, что бы магниты схватили металлические пластины.

Этот вариант монтажа удобен тем, что вопроса: как снять экран, а затем снова его поставить — не возникает. Все предельно просто, нужно приложить небольшое усилие, потянув панель на себя, так же легко можно вернуть его на место. Предыдущий способ такой простотой не отличается, там вам нужно будет сначала выкрутить саморезы.

Акриловые экраны для ванн

Популярная разновидность защитных панелей, которая зачастую продаётся в комплекте с самими ваннами из акрила. Изготавливаются такие изделия из пластмассового материала, который впоследствии обрабатывается акриловой прослойкой. Все они отличаются индивидуальным исполнением. Поэтому специалисты не рекомендуют покупать акриловые модели отдельно от ванн, так как найти подходящий вариант практически невозможно.

Акриловые панели подходят только для установки под ванны из такого же материала. В большинстве случаев такие панели являются сплошными, однако, в продаже можно найти и другие разновидности. Если нет возможности приобрести подходящий экран под конкретную ванну, купленную ранее, рекомендуется купить экран под ванную на заказ.

Акриловые ванны часто продаются вместе с экранами, которые обычно сделаны из пластиковых панелей с аналогичным покрытием

Из достоинств также можно отметить то, что такие панели плотно прилегают к бортикам чаши. Каркас и фиксаторные элементы для крепления панели поставляются покупателям в комплекте с самим экраном.

Разновидности экранов

Размерный заводской стандарт – 70 х 50 см. Параметры нестандартных панелей варьируются в границах 75 – 120 см в длину и 40 – 60 см в высоту. Заводская комплектация включает в себя каркас, ножки и крепежные элементы. Конструкции делятся на три группы.

Раздижные экраны

Это две или три секции, которые раздвигаются в разные стороны дверей. Выгода декорирования очевидна и не нуждается в дополнительной рекламе. Ритейл предлагает раздвижной механизм на роликах и панели на полозьях.

Распашной экран

Распашные или откидные экраны – редкий вариант. Изготавливается по индивидуальным проектам. Распашные/откидные дверцы требуют значительного пространства. В условиях малогабаритных квартир дефицит квадратных метров. Поэтому дверцы, распахивающиеся наружу – роскошь.

Глухой экран

Глухие – монолитные стационарные конструкции заводского или самостоятельного производства. Устанавливаются под тяжеловесную сантехнику из чугуна или стали.

3 Изготовление экрана своими руками

Здесь объем работ будет зависеть от материала. Так, для изготовления экранов под ванну могут использоваться:

• МДФ;
• гипсокартон;
• акрил;
• пластик;
• кирпич.

В недавнем прошлом капитальные конструкции в основном возводились из кирпича, но сегодня большей популярностью пользуются материалы, не требующие серьезных трудозатрат при необходимости демонтажа. Это могут быть панели из пластика или МДФ, которые отличаются всеми предъявляемыми к материалам требованиями при использовании их в помещениях с повышенной влажностью воздуха.

Для проведения работ потребуются следующие инструменты и материалы:

• рулетка;
• маркер;
• металлический профиль;
• ножницы по металлу;
• лобзик или ножовка;
• дрель;
• отвертка или шуруповерт;
• саморезы и мебельные уголки;
• отвес и уровень.

Для оснащения экрана раздвижными дверцами потребуются Ш-образные металлопрофили, которые будут использоваться в качестве боковых направляющих элементов.

В первую очередь нужно произвести необходимые замеры. Требуется измерить расстояния от пола до бортика ванны и между стенами, к которым примыкают ее боковые части. На стенах проводятся вертикальные линии, параллельные друг другу. На полу также проводится линия, параллельная бортику ванны. Равномерность линий проверяется при помощи уровня и отвеса.

Затем согласно расчетам создается каркас из металлопрофиля. Его элементы крепятся к стенам при помощи дрели и саморезов. Также для удобства можно использовать мебельные уголки. Соединить боковые профили необходимо несущими элементами, устанавливая их под бортиком ванны и вдоль пола.

После монтажа основных деталей крепятся поперечные, соединяющие верхний и нижний профили, располагающиеся вдоль наружной стенки ванны, в зависимости от размера которой их может быть от 3 до 5. Кроме того, количество поперечных профилей может зависеть от того, сколько дверок планируется сделать в экране. Раздвижной обычно имеет 2 дверки, распашной — от 1 до 3.

Следующий этап — монтаж панелей к каркасу. Перед тем как крепить панели необходимо обрезать их по размерам каркаса. Вырезанные элементы прикручиваются к металлопрофилю при помощи шуруповерта и саморезов. В том случае если планируется оснащение щита дверцами, панели накладываются только на глухие части экрана.

Для создания раздвижных дверок вырезается 2 панели. Каждая из них должна быть немного шире половины щита, чтобы после установки они перекрывали друг друга. Панели вставляются в Ш-образный профиль. Распашные двери вырезаются по размеру подготовленных отверстий и крепятся к профилям при помощи петель и саморезов.

Экран готов, им можно пользоваться. Небольшие затраты времени и средств позволят значительно улучшить дизайн ванной комнаты и сделать пространство более функциональным.

Как устанавливать экран под ванну

В торговой сети реализуют ванны из чугуна, эмалированной стали и акрила, под которые ставят разные виды экранов. Если пользователь приобретает ванны из металла, в комплект не входят экранное ограждение и соответствующий товар придется приобретать в торговой сети.

Самые популярные виды заводских экранов — распорные с раздвижными панелями. Их изготавливают как производители мебели для ванных комнат (Alavann, СанТа, МетаКам, Ваннбок), так и фирмы, изготавливающие ванны (Aquanet, Cersanit, Bas, Jacob Delafon, Ravak, Тритон). Раздвижные модели выпускают стандартной длины типоразмеров 150, 160, 170, и 180 см высотой от 50 до 60 см.

Подавляющее большинство акриловых ванн поставляют с готовыми экранами, которые монтируются различными способами.

Крепление раздвижного экрана

Установка экрана под ванной своими руками, как отмечалось выше, не является сложной задачей для любого пользователя даже без технических навыков. Прилагаемый к экрану каркас делают сборной и очень редко цельнометаллической конструкции.

В комплект стандартного экранного ограждения заводского производства обычно входят:

• Горизонтальные алюминиевые направляющие с двумя полозьями для передвижных панелей.
• Вертикальные стойки рамы с саморезами для их крепления.
• Панели с отверстиями для ручек и сами ручки в количестве двух экземпляров вместе с крепежными винтами.
• Опорные ножки, имеющие вид резьбовых болтов из металла или пластика.
• Иногда в комплектацию входят заглушки, устанавливаемые в торцы горизонтальных алюминиевых направляющих.

Монтаж экрана со сборной рамой и двумя раздвижными панелями проводят пошагово в следующей последовательности:

• Укладывают на ровную поверхность пола горизонтальные направляющие параллельно друг другу, сверху перпендикулярно помещают две вертикальные стойки.
• Прикручивают стойки на саморезы к алюминиевым направляющим, не зажимая винты до конца.

• Вставляют экранные панели в разные пазы, выравнивают каркас под прямым углом, проверяя легкость хода листов. Затем поджимают саморезы крепления вертикальных стоек до конца с наибольшим усилием.
• В торцы горизонтальных направляющих вставляют заглушки.
• К панелям прикручивают ручки.
• Чтобы обойти спрятанные в плиточный короб трубы, проводят его обмер по высоте и ширине при помощи рулетки.
• Полученные расстояния переносят карандашом на каркас и панель.
• Ножовкой по металлу обрезают нижнюю горизонтальную направляющую, а малярным ножом вырезают фрагмент панели.
• Заводят экран под борт ванны и выставляет его по вертикали при помощи уровня. Если строительного уровня нет, можно определить вертикаль по плитке на боковых стенах, установив ограждение параллельно швам.
• Выкручивают до упора нижние регулировочные ножки. Проверяют плавность хода панелей и на этом работа по установке ограждения считается завершенной.
• Если необходимо экранировать торец ванны, приобретают торцевую панель. К горизонтальным направляющим крепят вертикальный угловой профиль.
• Затем к нему прикручивают торцевую панель и устанавливают г-образный экран под ванну, регулируя его прижимное усилие выкручиванием опор.

Установка экрана на акриловую ванну

Установить экран, если приобретена акриловая ванна, не представляет труда — большинство чаш поставляются с готовыми экранными ограждениями, при этом монтируются они различными способами. Из популярных вариантов, используемых в последнее время — применение пружинного механизма (марки ванн Delafon, Ravak). Принцип действия такой системы заключается в креплении экранного полотна к каркасу ванны снизу на пружины, которые стремятся подтянуть его вверх. Далее экранную панель заводят под борт чаши, и она упирается в него с определенным усилием за счет растяжения пружин.

При установке экрана на пружинах полезно руководствоваться следующими рекомендациями:

• Вертикальные стойки каркаса, на котором размещается ванна, в зоне расположения экрана прикручивают на таком расстоянии от борта, чтобы он заходил под ванну приблизительно на 2 — 3 мм глубже плоскости бортов. Это улучшит эстетичный внешний вид экранного ограждения и предотвратит затекание под него воды.
• Чтобы выдержать одинаковую глубину погружения экрана под борт, помимо стоек дополнительно по всей длине приклеивают деревянные бруски на одинаковом расстоянии от нижней кромки ванны. В этом случае экранное полотно будет равномерно уходить за борт по всей длине размещения.

Лучшие производители экранов под ванны

Aquanet – российский производитель. Главное конкурентное преимущество – производство и продажа ассиметричных фронтальных панелей по низкой цене. Например, модель Aquanet Borneo из белого акрила с размерами 58 х 170 стоит 2300 рублей. То есть вдвое дешевле зарубежных аналогов.

Jacob Delafon – производитель сантехники из Франции. Ассортиментная линейка насчитывает более тридцати моделей традиционных и ассиметричных форм. Наиболее популярна модель FORMILIA E6142-F47 цвета капучино.

MARKA Medea – декоративная панель российской компании Marka One. Простая крепежная система, низкая цена, эстетика дизайна вывели модель в лидеры продаж по итогам 2019 года. Длина – 70 см, высота – 50 см, цена – 1800 рублей.

Ravak (Чехия) – производитель сантехники и аксессуаров. В каталоге более 70 моделей панелей.

Экран преображает интерьер ванной и дает дополнительную площадь для хранения бытовых принадлежностей. ОшПравильный выбор помогут сделать фото образцов.

Как произвести установку душевого уголка самостоятельно: подробная инструкция

Сантехнические люки для ванной комнаты и туалета: виды моделей, самостоятельная установка люка

Подробная инструкция по установке душевого поддона: разновидности, нюансы монтажа

Выбираем врезную раковину в столешницу для ванной: популярные модели, классификация, этапы монтажа

О чем нужно знать при выборе сидячей ванны: преимущества, популярные модели, монтаж

Источник

Конструкции

Речь пойдет о том, как можно сделать экран под ванну своими руками так, чтобы он был функциональным, красивым и удобным. У каждого свои представления об удобстве и красоте. Потому мы рассмотрим возможные варианты, а вы уж сами определитесь как вам лучше его сделать.

С широким бортиком или нет

Иногда вокруг ванной делают широкий бортик. Получается она как-бы вставлена в футляр. С одной стороны это удобно — можно поставить что-то на борта и с эстетической точки зрения ванна более гармонично вписывается в интерьер.

Пример экрана ванны с широким бортиком

Но не все могут себе позволить выделить большое пространство. Ванные комнаты обычно не радуют своими размерами и лишние 10-15 см могут быть критичными. К тому же такой вид установки может быть неудобным для пожилых людей. Чтобы зайти в ванну, приходится делать большой шаг, что для них не всегда возможно.

Зато у такого варианта есть еще один положительный момент: под ванной можно сделать полочки большой ширины. Они могут быть открытыми или со сдвижными/распашными дверками.

Функциональный экран для ванной с полочками

Аналогичные полочки делают и без широкого бортика, но глубина их намного меньше. Хотя, может это и не минус, а плюс — меньше будет собираться разных вещей, проще что-то доставать и убирать.

Выемка для ног

Мыть ванну или стирать в ней белье удобнее, если в экране есть выемка для ног. Ее глубина может быть небольшой — 10-12 см достаточно, ширина — порядка 35-45 см. Такие размеры позволяют без напряжения доставать до стен и противоположного борта.

С габаритами определились, дело за малым — выбрать как она будет выглядеть. Самая простая в организации квадратная выемка. Ее можно сделать из кирпича, газобетона и профиля.

Небольшое углубление под ноги прямоугольной формы

Интереснее выглядит нестандартная вариация — весь экран сделан из двух уровней, когда верхняя часть нависает над нижней (на фото ниже). В этом варианте можно смонтировать влагостойкую светодиодную ленту для подсветки. Должно получится интересно.

В двух уровнях — необычно

Следующий вариант — часть экрана сделать под наклоном. В случае с профилем это реализуется легко — с кирпичом — почти невозможно, с газобетоном  — можно, но сложно.

Каркас для наклонной плоскости

Обшивка гипсокартоном

Как выглядит в результате

Есть еще вариант — приподнять верхний край экрана над полом на несколько сантиметров. Получится он на ножках и никаких проблем с местом для ног. Но появляются проблемы с уборкой. Высоко облицовку не задерешь — некрасиво, а если оставить небольшую щель, то как убирать? Проблема.

Экран под ванну можно сделать не до пола

В общем, из всех этих вариантов можно выбрать для себя что-то наиболее подходящее, хотя делают и глухой ровный экран в пол.

Люки для ревизии

Экран под ванну обязательно должен иметь съемную/открывающуюся часть, через которую можно получить доступ к коммуникациям. Есть несколько возможностей это сделать. Первый — установить пластиковый люк. Не всем он внешне нравится, но это — самый простой и дешевый вариант.

Пластиковый сантехнический люк

Следующая возможность — сделать съемную панель, которая к каркасу будет крепиться на магнитах. Не сказать, что этот вариант сложно реализуется, но требует большего опыта — надо рассчитать место установки люка так, чтобы на нем помещались целые плитки.

Вместо люка — съемная панель

Один момент: если швы будете затирать светлой пастой, люк все равно будет выделяться. Затирки швов в этом месте нет, а есть небольшие щели, которые на светлом фоне очень даже заметны.

На темной плитке с темной затиркой зазоров почти не видно

Самый технологичный, но и самый дорогой способ — поставить специальные люки для ревизии. Они есть двух видов — откидные на цепочках и поворотные.

Виды ревизионных люков под укладку плитки

Эти люки, в отличие от пластиковых, рассчитаны на укладку на них плитки. При хорошей установке и правильном расчете его увидеть непросто.

Так выглядит в закрытом состоянии

Открывается так

Работать удобно

Производители

Стоит рассмотреть самых популярных производителей экранов для ванн, у которых есть положительные отзывы.

Производитель «МетаКам» выпускает надежные ширмы с рамами из ПВХ и панелями из ячеистого полипропилена. Вид экрана очень стильный, модели «Метакам Купе» по своей расцветке стилизованы под лед. Конструкция имеет раздвижные дверцы с двумя створками, длина 148 мм, а высота может регулироваться от 55 до 60 см. Есть возможность делать модели на заказ с цветной фотопечатью, при этом сольвентный оттиск впитывается глубоко в структуру пластика, он не выцветает со временем, а экран можно смело мыть, в том числе и чистящими средствами. Присутствуют регулируемые ножки.

Российский производитель Alavann выпускает практичные и очень красивые экраны под ванну из ламинированного МДФ. Модель купе с тремя раздвижными дверцами имеет размеры 1470х520х50 см, высота может увеличиваться до 60 см. Устройство снабжено элегантными хромированными ручками, может устанавливаться непосредственно на пол или на регулируемые ножки с максимальной высотой 10 см. Корпус, рама и двери сделаны из качественного влагостойкого материала, на товар дается годовая гарантия.

Лицевые экраны «Ваннбок», изготовленные из качественных сортов поливинилхлорида, помогут закрыть полностью пространство под ванной с хорошей герметизацией. Модели имеют длину от 150 до 170 см, снабжены раздвижными дверцами с хромированными ручками. Их достоинством является оригинальность дизайна и большое число модных рисунков и узоров на панелях. Изделия могут быть установлены на пол или на съемные ножки, отличаются прочностью и легкостью монтажа.

Производитель мебели для ванной комнаты Vod-ok предлагает шикарные модели экранов, которые могут вписаться даже в элитный дизайн. Есть варианты текстур «Дуб», «Венге», «Белый», изготовленные из высококачественного МДФ. Двери могут иметь 2 или 3 створки, быть распашные или раздвижные. Модели снабжены элегантными встроенными хромированными ручками, есть регулируемые металлические ножки. Представлены варианты различной длины и ширины, есть возможность выбрать подходящую для любого интерьера ванной комнаты. На товар дается гарантия 2 года.

Экраны для ванны Emmy отличаются высокой прочностью и уникальным дизайном, который подойдет для любого интерьера ванной комнаты. Корпуса изготовлены из алюминиевого каркаса, а стенки и раздвижные дверки из цветного ламинированного МДФ. Материалы не подвержены гниению, развитию грибка и плесени, не боятся влаги и пара. Модели от производителя Emmy «Малибу» имеют 3 раздвижные створки с красивыми металлическими ручками. Защитные экраны Emmy «Бланка» имеют две широкие дверцы, существуют разные размеры, на все товары дается гарантия 3 года.

Фирма Europlex выпускает защитные ширмы для ванн из влагостойкого МДФ. Каркас и направляющие для раздвижных дверей изготовлены из прочного алюминия, есть регулируемые металлические ножки и хромированные ручки для створок. Есть возможность выбрать любой понравившийся дизайн и расцветку: белую, бежевую, венге. Ламинированная поверхность корпуса глянцевая и очень легко моется. Высота может регулироваться от 50 до 60 см, представлены различные модели по длине.

Товары «Хаммер» представляют собой оригинальные проекты люков-невидимок. В закрытом виде экран выглядит как целая стена, без каких-либо лишних деталей. Крышка откидывается очень просто, обеспечивая доступ к пространству под ванной. Товары снабжены съемными регулируемыми ножками из хромированной стали, есть различные размеры. Экраны «Хаммер» имеют множество вариантов расцветок, текстур и дизайна, подойдут для любой квартиры.

Панели Triton изготовлены из белого акрила, они будут максимально сочетаться с акриловыми ваннами от одноименного производителя. Есть возможность выбрать нужную длину от 120 до 170 см. Экраны Triton имеют глухую конструкцию, то есть полностью герметизируют пространство под ванной, туда не будет проникать влага и грязь. Все товары выполнены в оригинальной форме с объемным тиснением, глянцевая белая поверхность легко отмывается и защищена от механических повреждений.

Защитные панели для ванны Santek изготовляются разных форм и размеров, есть возможность установить и угловые варианты для данного производителя. Экраны имеют глухую структуру, полностью герметизируют и имеют ярко-белую хорошо моющуюся поверхность. Для изготовления используют высококачественный акрил, изделия очень простые в монтаже. В наличии есть товары длиной от 120 до 170 см, на всю продукцию предоставлена гарантия качества.
