Как правильно сварить печь для бани

Содержание:

Техника безопасности
Изготовление своими руками
Как построить в бане печь с открытым типом каменки
Нужен ли шибер в банной печи
Функционирование печей с баками
Виды и характеристики
Варианты банных печей
Ход работ
- Схема
- Варим
Изготовление

Техника безопасности

Чтобы не получить ожоги от раскаленных поверхностей, снизить риск возникновения пожара, необходимо придерживаться правил техники безопасности:

В банных помещениях должен быть огнетушитель.
Регулярно выполнять очистку печного оборудования от сажи, золы.
Печь устанавливать на расстоянии не менее 80 см от стен, закрывать их термостойким материалом с отражающими экранами.
Выполнить пробную протопку самодельной печи, чтобы проверить герметичность соединений.

Чтобы уберечь посетителей от возможных ожогов, можно сделать защитное ограждение из дерева. Рейки перед этим пропитываются огнестойким составом.

После строительства бани, человек должен выбрать соответствующее печное оборудование. Если денег не хватает, можно изготовить печь самостоятельно. Для этого необходимо выбрать материал, из которого отопительный агрегат будет изготовлен, подготовить основание. После застывания фундамента, можно начинать изготовление печи.

Изготовление своими руками

Самодельная печь для бани из трубы

После нанесения разметки, подготовки инструментов, материалов можно приступать к созданию фундамента, основания, сборке печи.

Кладка и укрепление фундамента

Чтобы сделать отдельный фундамент, основание для печки в готовой бане, нужно демонтировать ту часть пола, на которой будет размещено оборудование. После этого можно приступать к основным работам.

Изготовление фундамента, основания под печь:

Вырыть котлован, размеры которого должны превышать габариты печи на 15 см с каждой стороны. Глубина — 40 см.
На дно ямы засыпать песчаную подушку толщиной 10 см. Поверх нее высыпать смесь щебня с гравием слоем 20 см. Утрамбовать каждую из прослоек по отдельности.
Замешать раствор в бетономешалке из песка с цементом. Залить его в котлован до уровня земли. Дождаться застывания.
Вокруг фундамента сколотить опалубку из досок, брусков. Закрепить ее с помощью деревянных распорок.
Связать армирующий каркас из арматуры. Для этого используется вязальная проволока. Каркас должен быть ниже опалубки на 10 см. Под армирующей конструкцией постелить слой рубероида.
Из двух частей цемента, 4 частей щебня, 1 части песка с водой замешать раствор. Залить его в опалубку.

Подождать 3 недели, пока основание полностью не застынет. После изготовления фундамента поверх бетона нужно постелить слой рубероида для гидроизоляции. Выложить слой шамотного кирпича. Проверить его с помощью строительного уровня, чтобы не допустить отклонений по горизонтали.

Закладка основания печи

Кирпичная

После укрепления фундамента, изготовления основания можно начинать кладку кирпичной печи. Для скрепления отдельных кирпичей, нужно подготовить специальный раствор. Он замешивается из глины, цемента или жаростойкой смеси для кладки. По консистенции смесь должна быть похожа на густую сметану.

Процесс кладки кирпича:

Начать укладывать кирпичи от угла. Остатки раствора убирают мастерком.
После изготовления первого ряда процедура продолжается до места установки поддувала.
Пропустить требуемое расстояние для монтажа дверцы, продолжить кладку.
Когда уровень дойдет до колосников, на последнем ряду кирпичей устанавливается решетка, поверх ее продолжается кладка на раствор.
Дойдя до топочной дверцы, нужно пропустить требуемое пространство для ее установки, продолжить кладку.

После изготовления тела печи поверх кирпичей можно положить толстый металлический лист, на котором будут располагаться камни. Каждый второй ряд кладки необходимо усиливать армирующей сеткой. Швы на смежных рядах не должны совпадать. Для этого применяется технология кладки в полкирпича. Когда основная часть печи будет построена, нужно сделать дымоход. Его можно выложить из кирпича, а возле крыши продолжить металлической трубой.

Металлическая

Металлическую печь собрать гораздо проще чем кирпичную. Желательно соединять листы из металла на болты, однако, это сложнее. В крайнем случае можно сварить их друг с другом.

Процесс сборки:

На ряд шамотного кирпича, который является основанием, положить лист металла толщиной 1 см.
Сварить прямоугольный короб, на передней стенке которого должны быть предусмотрены отверстия для дверцы поддувала, топочной камеры.
Внутри разделить короб на две части колосниковой решеткой.
Заварить крышку короба металлическим листом.
На задней части верхнего листа металла вырезать отверстие для установки дымохода.
Над топочной камерой сделать ограждения из металла.

Дымоход необходимо изготавливать из труб с сэндвич-изоляцией. После его сборки покрыть места соединений термостойким герметиком. Место, в котором труба будет проходить через крышу бани, нужно изолировать жаростойким материалом (минеральной ватой). На окончании дымохода нужно установить специальный искрогаситель, колпак любой формы, чтобы осадки не попадали в трубопровод.

Теплоизоляция

Чтобы тепло от печного оборудование не рассеивалось по всем банным помещениям, нужно сделать теплоизоляцию. Для этого подходит два метода:

изготовление внешней облицовки из кирпича поверх металлической печи;
установка отражающих металлических экранов на стены.

Второй вариант чаще выполняют вокруг каменки внутри парилки. Благодаря отражающим экранам тепло нагнетается в парной, без потерь.

Как построить в бане печь с открытым типом каменки

Какая печь для бани с баком для воды лучше

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

с выносной ёмкостью или расположенной вверху;
с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
Выкапывают котлован глубиной от 0,5 до одного метра.
Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
Дно котлована выравнивают и утрамбовывают.
Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
Завершая каждый ряд печи, проверяют значения величин углов.
Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Нужен ли шибер в банной печи

Как и по каким критериям выбирают печь для бани?

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Функционирование печей с баками

Бак расположен на дымоходе, поэтому горячий дым нагревает воду

Существует два принципа работы печей в бане с баком для воды:

непосредственный нагрев в ёмкости, которая может быть внешней или вмонтированной в печь — забор кипятка происходит из бака;
циркулирование воды между теплообменником и выносным аккумулирующим баком, перемещение жидкости по соединительным трубопроводам происходит самотёком или посредством циркуляционного насоса.

Циркуляционные системы в свою разделяются на два типа: с прямым и косвенным нагревом. В обоих случаях используют энергию горящего топлива. При прямом способе, вода в баке или теплообменнике нагревается непосредственно огнём, от разогретых стенок печи или от дымохода, отводящего горячие продукты горения.

При пользовании необходимо учитывать физические свойства материалов системы и воды:

бак заливают до растопки печи, оставляют запас, необходимый для компенсации расширения жидкости;
не заливают холодную воду в пустой разогретый бак — металл может лопнуть, а резко выделившийся пар причинить ожоги;
для циркуляционного насоса необходимо предусмотреть резервное питание — если при отключении электричества циркуляция прекратится, а теплообменник может взорваться от повышающегося давления.

В случае систем косвенного принципа действия используют перенос тепла за счёт промежуточного теплоносителя:

В теплообменнике печи установлена спираль или ёмкость с теплоносителем.
Нагреваемый бак и накопитель соединены трубопроводами.
Нагретый промежуточный теплоноситель перемещается насосом по контуру, нагреваясь, а затем отдавая тепло.
Поверхность спирали в накопителе нагревается от промежуточного теплоносителя, отдавая тепло потребляемой воде.

Косвенные системы сложнее в устройстве, но стабильнее в работе.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

вертикальные;
горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
Внутри приваривают уголки для размещения колосника.
Закрывают задние стенки каменки и зольника.
Для дымохода делают отверстие и приваривают трубу.
Внутри приваривают патрубок.
Патрубок приваривают к дымоходу.
Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

труба диаметром 70 см толщиной 5-8 мм;
листовой металл 5-8 мм и 2 мм толщиной;
трубы диаметром 7 см;
электроды;
сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

много элементов, которые увеличивают время изготовления;
агрегат получается больших размеров;
очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

труба для дымохода и основы
лист металла;
пруты;
колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу.. Агрегат для бани своими руками:

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

2 трубы разного диаметра квадратного сечения;
уголки из металла;
колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Ход работ

Если подготовка проведена на должном уровне, сначала разберем предполагаемый фронт работ — схему печи.

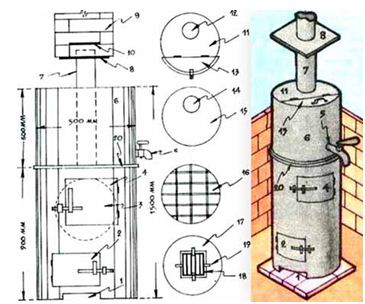

Схема

Схема основана на трубе диаметров в 15-20 см.

1 – вырез для поддувала;
2 – топка (за топочной дверкой);
3 – каменка, здесь применён не так распространённый вариант закрытой каменки;
4 – дверка каменки
5 – кран;
6 – бак, часто применяют бак открытый, что освобождает от необходимости устанавливать кран, это упрощает и удешевляет схему;
7 – дымовая труба;

Инструкция по варке такой печи – цепь строго определённых последовательных действий, здесь не обойтись без дисциплины, ну и конечно, запаса умелого владения сварочным аппаратом

8 – площадка квадратной формы;
9 – кирпичная кладка, труба и необходимость теплоизоляции требуют;
10 – заслонка;
11 – горизонтальная пластина корпуса;
12 – окно для дымовой трубы;
13 – крышка;
14 – окно;
15 – днище;
16 – решётка;
17 – стальная пластина;
18 – колосник;
19 – ушки;
20 – стальное кольцо.

Варим

Весь ход решения задачи, как самому сварить печь для бани, будет состоять из следующих шагов:

Снизу в трубе делаем вырез (1) для поддувала размерами 18-20 на 5-6 см.
Над поддувалом монтируем сваркой круглую стальную пластину толщиной 12 мм.
Вырезаем в пластине прямоугольное окошко для размещения колосника. Для закрепления колосника привариваем с 4-ёх сторон 4 ушка.
В трубе вырезаем дверку топки размером 25 на 30 см. Дальше работа по установке самой дверки, а это – навешиваем петли, дверь и защелку для неё.
Над топкой на высоте в 10 см от днища бака привариваем отрезок трубы 30 на 35 см для каменки. Завариваем заднюю часть трубы, а на передней делаем дверку 25 на 30 см.

Сварка все-таки требует наличия определенного опыта

Привариваем из стального прутка ограждение для каменки, чтобы камни не вываливались (хотя решить эту задачу можно на своё усмотрение).
Закрепляем в верхней части печи стальную муфту шириной в 50 мм и толщиной в 5-7 мм. Одну половину муфты привариваем к корпусу печи, вторая будет использоваться для монтажа бака.
К нижней части бака привариваем круг толщиной 8 мм с заранее вырезанным отверстием для дымовой трубы диаметром в 12-15 см. Фиксируем нижнюю часть трубы в днище бака, чтобы гарантировать протечку воды в топку.

Дело практически завершено: вариант самостоятельно изготовленной печи

Закрываем верхнюю часть бака полукругом из стали и делаем в нём отверстие для трубы, привариваем саму трубу. Заметьте, при этом треть площади должна остаться открытой для залива воды. Крышку в этом месте можно смонтировать в любой момент.
Последняя операция – к трубе в 30 см от бака привариваем стальную пластину 30 на 30 см, что понадобится для монтажа трубы.

Изготовление

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

После составления чертежа можно идти в строительный магазин за материалами, инструментами:

болгаркой с дисками по металлу;
сварочным аппаратом с электродами;
набором измерительных инструментов;
листами металла;
металлическими уголками;
дверцами для топочной камеры, поддувала;
арматурой для изготовления колосника;
трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

Раскалить металлические детали.
Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

Вырезать металлические листы для создания корпуса.
Отдельно сварить две части ящика.
Между частями закрепить арматуру.
Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
Сделать на отверстиях дырки.
В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

Поставить трубку в вертикальном положении. Разрезать ее на две части.
Закрепить на поверхности нижней части арматуру чтобы получился колосник.
Сварить две части трубы вместе.
Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

Выбирать расположение так, чтобы печка находилась в отдалении от стен.
Для фундамента нужно сделать кладку из огнеупорных кирпичей.
Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.
