Как сделать столярный верстак (слесарный, складной) своими руками

Особенности

Слесарный верстак – это, по сути, стол, на котором выполняются работы с металлом и деревом. К нему предъявляются такие требования.

• Прочность и жёсткость. Станок предназначен для работы с ударной нагрузкой.
• Устойчивость. Он не должен шататься.
• Удобство использования.
• Приемлемая стоимость.

Поэтому большинство домашних мастеров предпочитают делать верстаки своими руками. Это не только значительно экономит деньги, но и позволяет получить именно ту конструкцию, которая нужна.

Перед самостоятельным изготовлением обратите внимание на ряд особенностей

Только грамотно спроектированный верстак будет удобным и эргономичным, поэтому всегда учитывайте рост и комплекцию мастера. Высота рабочей поверхности должна находиться на уровне пупка. При работе руки должны быть слегка согнуты, а кисти быть на уровне брючного ремня.

Длина стола не имеет большого значения. Но в просторных помещениях её рекомендуется делать больше для обработки более крупных деталей. В рабочем положении желательно дотягиваться руками до краёв стола или в крайнем случае делать полшага-шаг в сторону.

Если верстак большой, конструкцию можно сделать разборной. Но учтите, что болтовые соединения менее прочные, чем сварные. Альтернатива – сделать несколько верстаков, поставить их рядом и соединить болтами.

Ширина (или глубина) стола находятся в пределах 50–60 см. Этого вполне достаточно.

Хорошо, если верстак имеет нишу для ног, тогда с ним удобно работать сидя. Если её нет, на нижней полке можно разместить больше инструментов, а жёсткость всей конструкции повышается.

Слесарный верстак в принципе не имеет избыточной прочности

Чем жёстче конструкция – тем лучше, ведь на столе работают тяжёлыми инструментами с ударной нагрузкой.

Особое внимание уделите устойчивости. Если верстак будет шататься, не получится нормально работать. В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм

Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами

В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм. Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами.

Некоторые столы имеют 6 и более ножек. Это прочнее, но на кривом полу он будет качаться (а в большинстве мастерских пол неровный). Поэтому ножки должны иметь регулировку по длине. Кстати, для большинства верстаков хватит и 4-х ножек.

Центр тяжести должен находиться как можно ниже, поэтому на нижних ярусах должны лежать самые тяжёлые инструменты. Некоторые мастера дополнительно приваривают балласт. Чем верстак тяжелее – тем лучше, поскольку он становится устойчивее и меньше реагирует на удары. Правда, транспортировать его тяжелее, но это необходимо крайне редко.

Это, пожалуй, всё, что касается общих требований. Приступаем к проектированию.

Необходимые инструменты и материалы

От вида стола (столярного или слесарного) будут зависеть и нужные в производстве материалы и инструменты. Но в основном такие верстаки изготовляют по стандартным чертежам, поэтому и все требуемые элементы похожи.

Для производства самодельного верстака для гаража необходимо подготовить следующие инструменты:

1. Болгарку, а также набор нужных отрезных и шлифовочных дисков по металлу.
2. Сварку с комплектом электродов.
3. Защитные перчатки, маску и одежду.
4. Рулетку.
5. Уровень.
6. Электрический лобзик.
7. Дрель.

https://youtube.com/watch?v=wo_l24Vn0D8

А также требуется подготовить:

1. Угольник следующих размеров: 5х5 сантиметров, толщина металла 2 мм и длина 6.4 м.
2. Трубу квадратную профильную 6х4 сантиметра, толщина 2 мм, длина 23 см.
3. Угольник 4х4 сантиметра, толщина 4 мм, длина 6.3 м.
4. Полосу из стали для столешницы 2.2х0.75 м. Толщина 2 мм.
5. Доски 5 см в толщину для столешницы.
6. Рейки-направляющие для ящиков стола.
7. Набор саморезов и гвоздей.
8. Шурупы по металлу.
9. Анкерные болты.
10. Краску.

Этапы изготовления

Парадоксально, но для того, чтобы смастерить простой столярный стол своими руками, чертежи не требуются. Делаем верстак складной универсальный своими руками пошагово:

• Соберем стол. Лист фанеры нужно разделить на 2 части. Габариты каждой из них составят 1,25 на 0, 75 метров. Это – основа стола. Теперь 2 части соединяют между собой с помощью суперклея. Одна кладется на другую, между ними – клей. Это укрепляет поверхность. Фанера – довольно хрупкий материал, поэтому и кладут его в два, и иногда даже три слоя. Чтобы части не сместились до того, как зафиксируются на одном месте, на них кладут груз весом около 30 килограммов. Для дополнительной фиксации листы скрепляют зажимами, их убирают через сутки после скрепления фанеры.
• Фанерное основание укладывают на деревянный массив. Таким образом массив защищают от негативных воздействий различных инструментов и укрепляют его. Иногда (это не обязательно) по периметру массива также приклеивают части фанеры. Их толщина равна толщине массива плюс фанерное основание.
• Соберем основание (станину). 4 бруса 1 х 0,1 х 0,1 метра – это вертикальные ножки. В качестве нижней и верхней стяжки между ножками (она необходима для устойчивости конструкции) послужат 8 брусьев с габаритами 0,7  х 0,06 х 0,06 метра. Ту область, где стяжка и ножка соединяются между собой саморезами или болтами (на усмотрение мастера), нужно обработать супер-клеем.
• На станину устанавливается столешница. Части скрепляют между собой саморезами, укрепляют швы суперклеем, болтами с гайками.
• На нижние стяжки кладут доску, которую подгоняют по размерам, с верхней стяжкой делают то же самое, получаются две просторные полки, где удобно хранить инструменты. К стяжкам доску крепят саморезами. Слесарный (столярный) стол готов.

Это самый простой верстак слесарный, размеры могут быть изменены в соответствии с потребностями конкретного мастера. На поверхность ставят тиски. Их закрепляют с помощью саморезов или болтов. Столярные тиски для верстака своими руками делают из следующих частей:

• опора;
• подвижная часть;
• направляющие из металла;
• винт ходового типа;
• воротки для вращения.

Но все-таки проще приобрести тиски в специализированном магазине. Для того чтобы выточить детали, необходимо время, дорогостоящее оборудование и профессиональные навыки.

Для того, чтобы сделать сложный по конструкции верстак своими руками, чертежи понадобятся обязательно. Что учитывать при рисовании  чертежа слесарного верстака своими руками:

• отсеки, которые будут расположены в тумбе стола;
• гнезда для того, чтобы поставить ограничители, удерживающие длинные предметы;
• дополнительные тиски;
• место установки стола.

Примеры чертежей:

Чертеж верстака с областью для хранения инструментов

Чертеж самого простого верстака

Конструктивные особенности изделия

Верстак металлический может быть столярным или слесарным. Первая разновидность достаточно проста в изготовлении, но на поверхности столешницы можно будет работать исключительно с деревянными деталями. Такой вариант изделия предполагает наличие крышки, выполненной из древесины или обработанной линолеумом. При попытке поработать с металлической заготовкой на столярном верстаке покрытие будет впитывать масла, а металлическая стружка повредит поверхность. Столярные верстаки выполняются из древесины, поэтому являются не столь устойчивыми по сравнению с металлическими.

В гараже наиболее часто применяются слесарные конструкции. С помощью такого оборудования можно работать и с металлическими заготовками. Такой предмет мебели в мастерской является универсальным

Важно определить перед началом проведения работ, будет столешница одноместной или многоместной

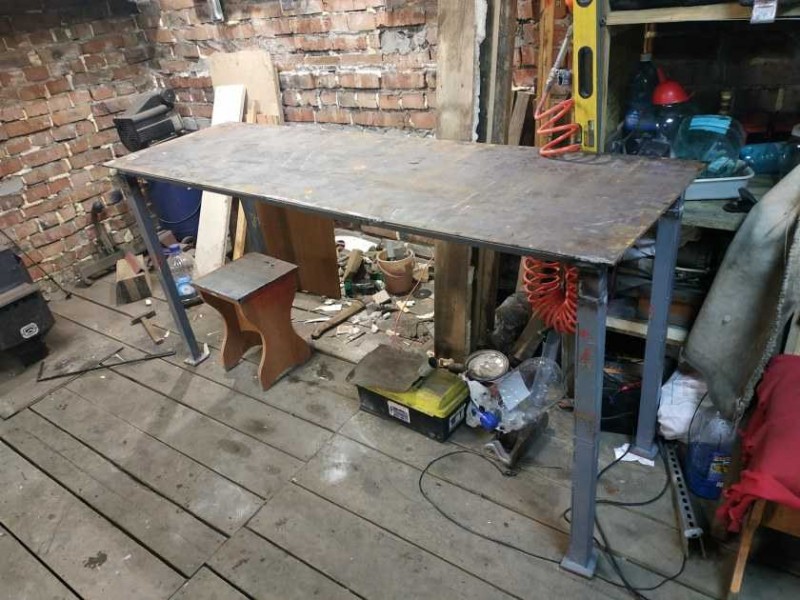

Изготовление верстака своими руками

Габариты гаража в большинстве случаев ограничивают и габариты верстака. Для выполнения стандартного набора домашних работ вполне достаточно рабочего стола со следующими размерами: высота 850−1000 мм, ширина 550−650 мм, длина 1000−1200 мм. Для его изготовления потребуются следующие материалы:

• Уголок 50×50 мм
• Лист 4 мм
• Лист 10 мм
• Электроды Ø3,4 мм.

Если планируется оборудовать верстак выдвижными ящиками или полки, то дополнительно потребуются:

• Уголок 25×25 мм
• Лист 2 мм.

Сборка конструкции

Сборка начинается со столешницы. На выставленные по уровню бруски или толстые доски уложить лист. Желательно изготовить рабочую поверхность из цельного куска, но можно из 2-х, максимум из 3-х, не более, иначе будет сложно обеспечить плоскостность поверхности. В этом случае под линии стыка нужно подложить дополнительные бруски, а на кромках стыкуемых листов болгаркой сделать фаски под сварку с нерабочей стороны листа.

Чтобы максимально исключить коробление листа при сварке, лучше просверлить в нем необходимое количество отверстий под гвозди и прибить лист к брусьям на время сборки и сварки. Отверстия по окончании работ можно заплавить и зачистить, а можно и оставить так, как есть.

На собранной поверхности делается разметка под опорную рамку из уголков или сразу выкладываются приготовленные уголки и разметка делается по ним. Если поверхность собрана из частей, разметка необходима для выполнения прихваток. Прихватки делаются с шагом 80−100 мм, в местах наложения уголков на кромки стыкуемых частей сварку нужно выполнить сразу на ширину уголка с зачисткой шва.

Режим сварки — величина тока и скорость — подбираются в зависимости от диаметра электрода для полного проплавления на толщину листа. Эти режимы лучше подобрать заранее на обрезках листа, а режим для сварки листа 4 мм подойдет для сборки и сварки всех элементов конструкции — уголка с листом и уголков между собой.

При сборке рамки нужно обеспечить отступ от края листа на 20−30 мм, с лицевой стороны можно отступить на 50−60 мм. Выложенную рамку нужно плотно прижать к листу. Для этого можно воспользоваться подручными грузами, а можно повторить крепление гвоздями к брусьям. Времени это займет немного, но вполне обеспечит необходимую жесткость конструкции. Рамку предварительно крепят к листу прихватками. Кроме контура в рамке нужно установить один или два внутренних уголка.

Дальнейшую сборку можно выполнять различными способами:

• Собранную столешницу из листа с рамкой полностью обварить, затем установить опоры. В этом случае по ходу сварки можно контролировать плоскость стола, при необходимости выполнять правку.
• Опору верстака, включая рамку, можно собрать отдельно. Все элементы в процессе сборки также выкладываются на бруски, раскрепляются. Перед прихваткой и перед окончательной сваркой нужно проверить соответствие размеров по диагоналям.
• Можно собрать всю конструкцию верстака на прихватках с последующей окончательной сваркой. Постоянный контроль геометрических размеров обязателен и в этом случае.

Варианты изготовления верстака

Как правило, обычно хозяева изготавливают металлический верстак. При этом для изготовления рамы или основания могут использоваться и другие виды проката, кроме уголка — труба, квадратный или прямоугольный профиль.

Для изготовления столешницы можно использовать деревянные конструкции — столешницу со старого стола или снятое при ремонте дверное полотно. Плоскость рабочей поверхности в этом случае уже обеспечена, остается надежно обшить ее металлическим листом.

Слесарный верстак из дерева своими руками можно сделать и целиком на основе старого кухонного стола с готовыми полочками и выдвижными ящиками. В этом случае, кроме обшивки рабочей поверхности, потребуется и общее укрепление конструкции с помощью любого имеющегося в наличии металлического проката. Подробности изготовления складного верстака читайте здесь.

Чего хотим от верстака

Для большинства гараж — не просто место хранения машины, а самая настоящая мастерская. В отличие от рабочего места в квартире, в гараже ведётся работа с массивными и громоздкими деталями, зачастую грязными. Также довольно часто приходится гнуть и править металл, использовать электродуговую сварку, надёжно зажимать деталь струбцинами или в тисках.

Основные требования, которые следует предъявлять к верстаку для гаража — массивность, прочность, устойчивость к загрязнению, устойчивость поверхности к жару и ударам. Помимо этого верстак должен быть компактным и, по возможности, как можно менее материалоёмким.

Желательно, чтобы верстак имел простую схему сборки, подразумевающую лёгкий демонтаж. Верстак не должен быть в значительной степени зависим от окружающих его капитальных конструкций, например, вмуровывать и бетонировать ножки в пол не рекомендуется.

Особенности

Складной верстак в сложенном состоянии занимает до 10 раз меньше места, чем в рабочем.

Переносной – версия, по принципу действия похожая на складное кресло или обычный раздвижной стол, который легко переносить. Недостатком является почти полное отсутствие ящиков, заметно утяжеляющих конструкцию: вместо них – одна-две полки без задних стенок, сам верстак напоминает стеллаж.

Универсальный – конструкция, прикрепляющаяся к стене, но в отличие от обычного пристенного у такого стола присутствуют все четыре ножки. Схема усложняется выдвижными колёсиками, позволяющими воспользоваться верстаком, как тележкой. Данная версия напоминает передвижной стол для приготовления хот-догов, популярный у продавцов фастфуда в 90-х годах прошлого века: присутствуют полки с задними стенками (или полноценные ящики). Его можно и сложить у стены, подняв и зафиксировав, и перекатить в другое место. Переноска требует помощи ещё двух человек: вес значителен – десятки килограммов.

Раскладной пристенный верстак используется в домашнем «рабочем кабинете» или подсобке – вне дома. Стилизуется под общее оформление домашнего интерьера, может быть выполнен в качестве мини-трансформера, по виду которого гости не сразу догадаются, что это именно верстак. Для подверстачья может использоваться профильная труба.

Требования к самодельному верстаку

Качественно построенный верстак должен быть не просто удобным, но и весьма практичным для мастера. Стол в гараж, выполненный своими руками, должен в полной мере отвечать ряду следующих требований:

Должная высота столешницы. Мастер, производя предварительные расчеты, должен ориентироваться на собственный рост. Наиболее оптимальна та высота конструкции, при которой спина и мышцы плечевого пояса не испытывают нагрузки в течение длительной работы. Размеры верстака, выполненного своими руками, лучше отображать на чертеже.

Над столешницей и в подстолье обязательно должны быть источники освещения. Расположением электропроводки можно заниматься самостоятельно лишь при наличии соответствующего опыта и умений.

Все лампы необходимо заключать в защитные сетчатые каркасы, которые позволят избежать механических повреждений

Также важно вывести несколько розеток, находящихся в зоне доступности.

Верстак для гаража, изготовленный своими руками, должен иметь в области подстолья нескольких отсеков, полок, крючков для размещения инструментария. Необходимо сделать несколько отсеков закрытого типа, и хранить в них материалы, аксессуары, съёмные диски для болгарки, свёрла.

Поверхности данных инструментов могут быть чувствительны к действию химических составов. Также закрытые полки понадобятся для хранения мелких деталей, колющих предметов, режущих инструментов, горючих жидкостей.

Особые требования предъявляются к качеству столешницы. Учитывая характер ремонтных и отделочных работ поверхность столешницы должны выдерживать значительный вес, действие агрессивных химических жидкостей, устойчива к влаге. Все деревянные поверхности в процессе изготовления конструкции подвергают пропитке антисептиком и антипиретиком.

Отдельные установки (например, автоматически пилы) устанавливают на должном расстоянии от остальных предметов (зажимы, рубанки, струбцины).

Для мобильных конструкций приобретают надежные крепления и поворотную фурнитуру, которая подлежит тщательному контролю в течение эксплуатации. Для хранения складных конструкций-верстаков можно изготовить специальный чехол, защищающий столешницу от механических повреждений.

Изготовление верстака по этапам

Когда все описанные этапы будут завершены, настанет время заняться непосредственно изготовлением верстака своими руками. И начать стоит со сборки каркаса. В соответствии с чертежом нужно распилить доски для рам, после чего соединить их в прямоугольную форму, посередине установить распорную планку и сделать перемычки для большей устойчивости.

Для обычного верстака хватит и клея, но при желании придать большую прочность можно использовать и болты. Если верстак будет храниться в неотапливаемом помещении, то использование болтов обязательно, поскольку клей в таких условиях может быстро потерять свойства. Чтобы конструкция была достаточно устойчивой нужно пользоваться при её сборке столярным угольником.

Затем нужно заняться опорными ножками: они размещаются по углам рамы и прикрепляются к ней длинными болтами. Ножки соединяются деревянными планками, на которые можно установить полку. Для устойчивости ножек должно быть 6-8 – смотря по тому, насколько большой верстак вы делаете. Горизонтальность расположения каркаса проверяется пузырьковым уровнем, после чего конструкцию нужно пропитать специальным составом, покрыть лаком или покрасить.

Когда каркас подготовлен, самое время заняться столешницей. На неё приходится основная часть ударов, так что она наиболее подвержена повреждениям. Значит, её следует защитить – например, при помощи оргалита, который можно будет со временем заменить. Кроме того, столешница может быть съёмной – для этого её нужно крепить к рабочему столу уголками.

После того, как она будет прикреплена, поверхность нужно отшлифовать и покрыть олифой или маслом. Если столешница состоит не из цельной доски или листа фанеры, а из нескольких досок, понадобится как следует их подогнать и отшлифовать торцы, чтобы не осталось щелей. Для удобства работы столешница должна быть немного больше основания. Наконец, когда основа полностью готова, останется оснастить верстак тисками и другими приспособлениями, которые вам потребуются.

https://www.youtube.com/watch?v=_mck73GiHW4

Конструкция верстака

Верстаки бывают разных моделей: обычные, откидные, складные. В том случае, если изготавливается верстак для гаража своими руками, чертежи обязательны к применению. В них должны быть указаны все детали: где будут размещаться инструменты, какие работы планируются на нём проводиться. От таких показателей и зависит выбор модели для личного использования.

Как правило, все простые устройства в обязательном порядке оборудуют выдвижными ящиками. Их можно сделать как из металла, так и из дерева. Стол дополняют рёбрами жёсткости, дополнительными полками и приспособлениями для удобного взвешивания различных инструментов. Но самым важным моментом, который нужно учитывать, является надёжность и устойчивость стола.

Особенности проведения сборки

Чертеж металлического верстака, который представлен в статье (фото см. выше), позволит осуществить работы правильно. После того как будет собрана основная конструкция, можно начинать работать над каркасом. Используя квадратные стальные уголки со стороной в 50 миллиметров, нужно сформировать каркас. Его длина должна оказаться на 20 см больше по сравнению с габаритами конструкции. Это требуется для фиксации тисков. Затем в том месте, где рабочий стол будет укрепляться на основную конструкцию, следует наварить стальные полосы, тогда как на них устанавливается конструкция из уголков. Помимо прочего, нужно будет укрепить защитные экраны.

Если вы решили изготовить металлический верстак своими руками, в уголке, который используется для жесткости, а также в столешнице следует просверлить отверстия, к которым будут фиксироваться доски. Наиболее часто для этого используются саморезы, имеющие потайные шайбы. На следующем этапе столешницу можно покрыть листовым металлом, который укрепляется саморезами в заблаговременно просверленные отверстия. Полочки можно окрасить или обработать, используя огнебиозащитный состав. Для обеспечения более комфортной работы деталь может быть жестко зафиксирована. Для этого применяются тиски, которые имеют в составе параллельно расположенные губки. Все обрабатываемые элементы можно зафиксировать.

Верстак складной универсальный

Замечательно иметь свой большой профессиональный верстак, но для обычного гаража или небольшой домашней мастерской чаще всего это просто нереально. Как вариант, самостоятельно изготовить верстак складной универсальный, такой, как видите на фотографии. Многофункциональная конструкция позволяет экономить свободное пространство и полноценно выполнять почти все виды работ. Основное преимущество такое же, как у стола трансформера, его можно разложить, когда есть необходимость и собрать, когда он не нужен. Ниже представлены общие чертежи и схемы.

Идея заключается в том, чтобы из трехмерной конструкции сделать двухмерную. Естественно, чтобы изготовить такую сложную конструкцию, необходимы точные расчеты. Процесс пошаговой сборки по казан на пошаговых фотографиях ниже. Конечно, есть много нюансов, которые необходимо учитывать, вся система будет нормально работать, если правильно отрегулировать все перемычки и рычаги. Под галереей указана ссылка на источник, где вы можете узнать более детальную информацию.

Источник фото www.instructables.com/id/Folding-Workbench-and-Bench-Top-Power-Tool-Organiz/?ALLSTEPS

Какой должна быть столешница

Перед сборкой столешницы нужно скрепить все элементы основания болтами, вставив их сверху вниз. Затяжка проводится окончательная, шляпки впоследствии будут утоплены в массиве столешницы.

Основным наполнителем для столешницы служит цельная древесина или листы ДСП. Первое предпочтительней в плане массивности и способности массива дерева хорошо гасить вибрацию удара. Толщина доски должна быть такой, чтобы при укладке в рамку её плоскость совсем немного выступала над уголками. Идеальный вариант — использовать доски той же толщины, что и наружный размер уголка. При этом каждую дощечку перед набором следует довести рубанком, чтобы выступала она всего на 1–1,5 мм.

При наборе столешницы направление дощечек — поперёк длины верстака. Дощатый щит нужно плотно сплачивать, для этого к последней закреплённой доске временно прикручивается небольшой брусок, за который новая дощечка поджимается курковой струбциной. Крепятся доски снизу сквозь уголок рамки, по паре саморезов на каждую сторону.

Если на пути встречаются шляпки болтов, примерьте доску и постучите по ней молотком, чтобы шляпки оставили вмятины, а затем выберите пазы крупным сверлом и стамеской или перьевым сверлом. Не забывайте снимать фаску на торцах досок, ведь уголки имеют скруглённое сопряжение между внутренними полками. Когда все доски набраны, поверхность нужно выровнять шлифовальной машиной, сточив древесину в уровень.

После набора досок займитесь покрытием поверхности. Оптимально для этого подойдёт горячекатаный лист толщиной 2,5–3 мм: такой верстак можно использовать как сварочный стол, править на нём жесть, проливать любые жидкости. Жаростойкость обеспечивается магнезитовым листом или асбестовой тканью, которую укладывают поверх досок. В таком случае толщина пиломатериалов должна быть меньше обычного. Подклада может выступать над рамкой на 1–2 мм, после обивки металлом это не будет проблемой.

Металл нужно укладывать с отступом от задней стены в 10–15 мм, можно временно закрепить небольшую деревянную планку. После этого край листа прижимается струбцинами и оправляется вниз равномерно по всей длине. Ребро уголка обеспечит красивый прямой угол.

После загиба дистанционная планка у стены снимается, а лист вытягивается немного на себя, под него заводится доска и через 50 см сверлятся отверстия по 7–8 мм. Сквозь них отмечаются места в уголке рамки, в которых сверлятся отверстия по 5 мм и нарезается резьба М6. Лист притягивают к рамке болтами с полукруглой шляпкой, здесь фиксация нужна для качественного подворота металла. Оправив нижний угол, выполните крепление листа снизу по аналогии с торцом столешницы, но теперь нужно сделать подрезы под ножки и крепить в шахматном порядке с торцевыми болтами.

Завершается монтаж столешницы установкой в углу у стены уголка 25х25 мм на манер плинтуса. Сквозь отверстия через каждые 25–30 см он притягивается к древесине столешницы саморезами, а затем крепится к стене анкерными болтами через 50–70 см. Если хотите, чтобы покрытие меньше ржавело, снимите лист перед его закреплением к торцу, хорошо прогрейте паяльной лампой и натрите хлопковой ветошью, обильно смоченной в отработанном минеральном масле.
