Как правильно штробить стены под электропроводку

Чем выполняют штробление стен под проводку?

Как и любые другие строительно-ремонтные работы, штробление можно вести вручную или механизировано.

Для ручных работ применяют:

• зубило. Универсальный инструмент для работы с любыми твердыми материалами, от дерева до камня. Используется в паре с молотком. Для механизированного штробления применяют зубила для перфоратора;

• скарпель (женский род) или закольник, схожий с зубилом и долотом инструмент для работ с твердым камнем, бетоном, кирпичем и так далее. Также бывает ручная и для электроинструмента.

Поскольку ручное штробление удобно только на небольших участках и не слишком твердых материалах – в противном случае задача становится излишне трудоемкой – чаще всего используют универсальный и специализированный электроинструмент:

• перфоратор с установленным в него зубилом или скарпелью. В зависимости от материала строительной конструкции, выбранного типа насадки (в том числе ширины и материала рабочей части) и ударной мощности перфоратора можно выполнить борозды большего или меньшего сечения. Однако они всегда получаются неровными, с обломанными краями. Возможно также выпадение фрагментов кладки/монолита/штукатурки в процессе;

• дрель. Здесь работа ведется в несколько этапов – вначале высверливаются (в обычном режиме работы инструмента) отверстия на глубину штробы с шагом 1,5…2 мм. Желательно выбирать сверло с диаметром, близким к необходимой ширине штробы. Далее с помощью лопаточки «выбирают» материал между отверстиями. Недостаток метода – тот же, что и у перфоратора, неаккуратный вид и неровные края борозды. Кроме того, изменение режима работы (боковые нагрузки вместо осевых при работе лопаточной) могут привести к быстрой поломке инструмента;

• болгарка или углошлифовальная машинка. В обоих случаях для работы используют специальные диски, предназначенные для работы по бетону (кирпичу, газобетону и так далее). Ими прорезают края канавки на желаемом расстоянии, после чего с помощью любого другого ручного или электрического инструмента удаляют материал между прорезанными пазами. В этом случае даже при работе перфоратором края получаются достаточно ровными;

• штроборез. Это профессиональный и достаточно дорогой инструмент, редко используемый домашними мастерами, однако именно он позволяет максимально эффективно и быстро выполнить штробление. Почти всегда это устройство снабжено выводом на промышленный пылесос.

Полезные советы профессионалов

Как только канавки будут готовы, их очищают и покрывают грунтовкой. Удобнее всего пользоваться кистью, чтобы нанести состав в самых труднодоступных местах. Данную процедуру можно осуществить еще и после прокладки проводки. Кабель после монтажа не должен выступать над поверхностью. Его следует полностью утопить. Если сделать это не удалось, канавку нужно углубить с помощью электрического инструмента. Для того чтобы удостовериться в идеальной ровности, следует провести по поверхности шпателем. Если хотите задействовать в работе молоток и зубило, следует для начала попробовать эти инструменты на малом участке, чтобы убедиться в целесообразности данного процесса и оценить, сколько времени у вас займут работы на всей протяженности будущей штробы. Иногда в работе используются зубило и дрель. Этот способ хоть и является более эффективным, чем вышеописанный, но все равно признан большинством мастеров неудобным. Через каждые метр вам придется просверлить отверстие. Как только трасса будет готова, нужно будет зубилом выбить перемычки, на что уходит много времени, а борозда получается неровной. От потолка следует отступить 15 см. Кирпич в основе стен может быть любым, например, керамическим или силикатным. самым хрупким является белый, поэтому при штроблении к нему требуется особое отношение. Если в основе стен пористые или пустотелые блоки, мастер должен обладать определенными навыками. Стену можно легко повредить, если допустить небрежность. При необходимости укладки тонкого провода можно работать перфоратором. Канавка с его помощью хоть и получается неровной, но полностью закрывается на этапе отделки. Для этого можно использовать цементно-песчаную смесь. Со стен лучше удалить старую отделку, чтобы поиск места, где находятся провода, был облегчен. Обязательно сохраните полученную схему проводки, чтобы после декоративной отделки стен можно было вбить в стену крепеж и не задеть коммуникации. Наименее трудозатратно при работе с кирпичной стеной работать по шву. Удалить цементный раствор удастся без труда, а пыли почти не будет. Для вертикального канала лучше всего воспользоваться перфоратором, но заранее для него приобретаются разные насадки

При выборе этого инструмента для штробления важно поинтересоваться мощностью, которая должна начинаться от 600 Ватт. Обязательно в инструменте реверсивное вращение и опция удара

Поинтересуйтесь о регуляторе оборотов, особенно, если берете инструмент в аренду. Если штробление будет осуществляться по технологии проделывания отверстий и последующего удаления перемычек, то необходимо определить диаметр отверстий. Если это значение составляет 15 мм, то сначала задействуются сверла на 4 и 6 мм.

Если используется электрический инструмент, работать с ним необходимо, не перегревая двигатель. Это может произойти, если давить на оборудование или работать в непрерывном режиме в течение нескольких часов. Это особенно касается устройств бытового класса. А вот профессиональные аналоги готовы функционировать без передышки до нескольких часов.

Способы штробления

Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

Работы перфоратором

Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.

Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

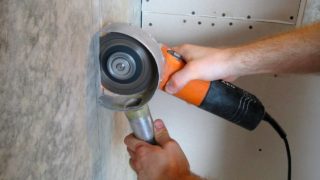

Работа болгаркой

Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.

Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:

• Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
• Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.

Болгарку можно использовать по всем видам материалов стен.

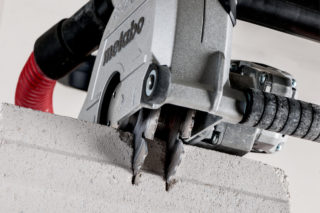

Работа штроборезом

Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.

Зубило/стамеска и дрель

Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.
4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Можно ли штробить стены в панельном доме?

Владельцы квартир в панельном доме стараются скрыть проводку в стенах, но для выполнения таких работ необходимо придерживаться нескольких простых правил. Как мы уже говорили, нарушать структуру несущих конструкций в панельном доме нельзя, но устройство борозд возможно в перегородках. Под термином перегородка подразумевают строительную конструкцию, которая не несёт нагрузку от вышерасположенных этажей, только от собственного веса.

Если вникнуть в суть вопроса можно опровергнуть правило о невозможности штробления несущих стен в панельном доме. Дело в том, что такие здания изготовлены из монолитных железобетонных плит. Подобные конструкции состоят из стального каркаса залитого бетоном. Нагрузку здесь несёт арматура, которая защищена от внешнего воздействия (коррозии) слоем бетона 3-5 сантиметров. Из этого можно сделать вывод, что штроба в стене глубиной 2,5 сантиметра не принесёт никакого вреда зданию, но углубление должно располагаться вертикально.

Устройство горизонтальных канав даже небольшой глубины может привести к разрушению стены, ведь на железобетонные панели опираются плиты перекрытия. Такая штроба будет способствовать ослаблению несущей конструкции.

Как штробить бетонную стену под проводку.

На начальной стадии работ необходимо определить расположение действующей проводки в стене. Это можно сделать при помощи специального устройства, которое чувствительно реагирует на кабель под током. Делают это с соображения безопасности, если знать, где находится провод, можно аккуратно пересечь его штробой.

Далее на стене наносят разметку от распределительной коробки к осветительным приборам, розеткам и выключателям. Для предотвращения проникновения пыли в другие комнаты двери помещения закрывают влажной тканью.

Основную работу можно проделать при помощи перфоратора. Этот электрический инструмент ударными усилиями выбивает куски бетона, с его помощью штробы можно делать быстро, причём цена такой работы будет средней.

Неплохого результата можно получить при помощи болгарки с абразивным стальным диском. Угло шлифовальная машина делает ровные углубления, но выделяет при работе много пыли. Борозды в бетоне делают по предварительно нанесённой разметке. В дальнейшем куски материала сбивают молотком и зубилом, при необходимости счищают неровности на дне канавки. Единственным недостатком подобного метода считается выделение большого количества пыли.

Как штробить кирпичную стену под проводку.

На подготовительном этапе необходимо нанести разметку для прокладки электропроводки на кирпичную стену. Старый метод устройства канавок при помощи зубила и молотка сейчас почти не используется. Более действенным способом прокладки штроб считается применение перфоратора.

Этот инструмент оснащают сверлом с победитовыми напайками, диаметр рабочего органа в пределах 20-22 миллиметра. На сверло накручивают проволоку по глубине штробы и делают отверстия через каждые 2 сантиметра по разметочным линиям. После этого перфоратор переводят в режим отбойного молотка и делают углубление в стене по всей длине разметочных линий. Во время проведения работы электрический прибор необходимо держать под некоторым углом по отношению к поверхности.

При устройстве углублений на стенах из кирпича делайте выемку такой глубины, чтоб в ней смог поместиться силовой кабель и осталось немного места для маскировки проводки раствором. Качественную штробу можно сделать и одним сверлом необходимого диаметра, но для выполнения такой работы понадобится большое количество времени.

Обратите внимание на тот факт, что в комплекте с перфоратором идут различные насадки в виде лопатки или пики. Для штробления канавок идеальным образом подойдёт второй вариант

В данном случае выемку лопаткой делают по линии разметки без предварительной подготовки. Сделать качественное углубление сразу не у всех получится, для этого необходим определённый опыт.

Как штробить панельную стену под проводку.

В панельных жилых зданиях для устройства скрытой проводки штробы делают в перегородках. Допускается устройство углублений и в несущих стенах, но они должны быть строго вертикальными.

Внутренние перегородки жилых зданий, выполненные из ячеистого бетона можно долбить даже с использованием стамески и молотка. Во время проведения таких работ желательно определить места с действующей электропроводкой, чтоб не повредить их во время штробления. Вертикальные канавки в несущих стенах делают болгаркой с алмазным диском или перфоратором. Первый инструмент используется для устройства широких штроб, перфоратор боле подходит для долбления узких углублений.

Как сделать штроборез из болгарки

Инструменты отличаются присутствием кожуха с пылесосом и удлиненного шпинделя. У болгарки этих элементов нет. Однако при выполнении разовых работ можно самостоятельно модернизировать прибор. Это выгоднее, чем покупать готовый штроборез.

Изготовление защитного кожуха

Для сборки устройства своими руками потребуются профильная труба, кастрюля среднего диаметра, тонкий металлический лист, хомут. Размер последнего должен соответствовать таковому у заводского кожуха болгарки. Также нужно подготовить сантехнический отвод и сгон диаметром 1,25 дюйма.

Кожух изготавливают так:

1. Делают подошву из профильной трубы. Ее разрезают вдоль, сваривают половинки перпендикулярно.
2. Из металлического листа формируют 2 пластины, которые приваривают к подошве.
3. Разрезают кастрюлю, делая из нее подобие кожуха. В днище формируют отверстие диаметром, совпадающим с таковым у штатной детали.
4. Приваривают к конструкции хомут. Отрезают часть кастрюли, расположенную ниже отверстия. Вырезают из стального листа усилитель, приваривают деталь.
5. Вырезают металлическую боковину. Приваривают элемент к кастрюле.
6. Вырезают из сгона патрубок, который приваривают к отверстию в корпусе самодельного кожуха.
7. Надевают сантехнический отвод на прикрепленный ранее элемент. Внутренняя прокладка обеспечивают прочную посадку, возможность поворота в разные стороны.
8. В верхней части кастрюли формируют отверстие для рукоятки. Ее закрепляют болтом.
9. Вставляют в подошву ролики, которые закрепляют шайбами.

Регулирование глубины пропила

Устройство, меняющее этот параметр, делают из простого винта. При вращении элемент опускает или поднимает платформу, из-за чего диски выступают больше или меньше.

Установка дисков на вал

Для закрепления деталей потребуется прижимная гайка. Перед установкой двух дисков снимают шайбу со шпинделя, стачивают ее. Это поможет закрепить еще 1 прижимную гайку.

Монтируют сначала первый диск, потом шайбу, потом второй круг. Конструкцию фиксируют другой гайкой. Готовый штроборез помещают в кожух, к которому подсоединяют шланг от пылесоса.

Как штробить стены без пыли

Появление в воздухе частиц штукатурки, бетона, кирпича осложняет работу. Поэтому стоит подумать, как избавляться от пыли.

Уловитель пыли для болгарки

При изготовлении самодельного штробореза кожух подсоединяют к промышленному или бытовому пылесосу. Корпус перекрывает оба диска, изолирует обрабатываемую поверхность. Отвод вытягивает пыль, препятствуя ее попаданию в воздух. Другим эффективным способом является подключение шланга, непрерывно подающего воду на стену

Однако в этом случае соблюдают осторожность, поскольку попадающая на инструмент влага выводит его из строя

Способы штробления стен

• Самый примитивный метод — с помощью ручного шлямбура. Процесс не быстрый и тяжелый, особенно применительно к бетонным стенам. Однако если расстояние небольшое, и под рукой нет электроинструмента, вполне осуществимо. Преимущество — небольшое количество пыли.
• Более продвинутый метод — с помощью дрели либо перфоратора (работа толстым сверлом). По намеченной линии высверливаются глухие отверстия на заданную глубину, затем штроба подравнивается шлямбуром (зубилом). В качестве развития способа — штробление коронкой по бетону для монтажа розеток (выключателей). Работа выполняется быстрее, но при этом выбирается много лишнего материала. При таком способе есть смысл уложить провод в гофр.
• Штробление стен под проводку перфоратором, в режиме отбойного молотка. Достаточно быстрый способ, в сравнении с последовательным сверлением и зубилом. Однако есть серьезные недостатки: штроба получается неравномерной, со рваными краями (придется потратить больше замазки). При работе образуется много пыли и осколков камня.
• Профессиональные строители пробивают штробы под электропроводку с помощью специального инструмента: штробореза. Если вы затеяли строительство или ремонт, такое приспособление можно и купить. Затраты быстро компенсируются удобством применения. Штроба вырезается с помощью дисковой пилы по бетону (может быть установлено два диска, на ширину штробы). Подошва снабжена направляющими колесами, что позволяет не тратить усилия на перемещение электроприбора по шершавой стене. Можно регулировать глубину погружения. Но главное преимущество — наличие камеры для отсоса пыли. С помощью шланга, штроборез подключается к строительному пылесосу, и работать можно, даже не вынося мебель из помещения. Полной механизации нет, после прохода по стене, требуется вручную выбить сердцевину. Это делается тем же шлямбуром, либо с помощью перфоратора. Штроборез позволяет легко выполнять работы в потолке. Для оператора положение поверхности не имеет значения — одинаково комфортно штробить вертикаль и горизонталь.
• Но самый популярный способ — использование угловой шлифовальной машинки (в просторечии — болгарки). Достаточно установить диск по камню, и эффективность работы будет не хуже, чем у специального инструмента. Производительность можно повысить, установив специальный диск-спарку. После проделывания направляющих разрезов, середина выбивается известным способом.
• Самый серьезный недостаток — огромное количество пыли, которая оседает не меньше часа. Поэтому работать необходимо в респираторе. Если вы строите новый дом, либо выполняете капитальный ремонт (с полным освобождением помещения от предметов быта), проблему можно игнорировать. При ремонте помещения, в котором вы продолжаете жить, надо искать способ, как штробить стены под проводку без пыли. Обычный пылесос, который будет удерживать ваш помощник, мало эффективен. Пыль разлетается во все стороны, даже если вы предварительно намочите стену.

Техника безопасности

При работе с болгаркой соблюдают такие правила: Приступая к штроблению, надевают защитные очки, респиратор, перчатки. Рабочая одежда не должна мешать движениям. Обязательно проверяют работоспособность болгарки. Деформированный диск заменяют. Правильно применяют болгарку. Это делает работу безопасной. Рукоятку держат 2 руками. Питающий кабель отводят в сторону от вращающейся насадки. Попадание диска на провод приводит к короткому замыканию и остановке инструмента. Не находятся в зоне действия насадки. Инструмент держат так, чтобы искры летели в сторону. Возле рабочего места ставят воду. Ее используют для тушения пожара, который может возникнуть от искры. Не укладывают работающий инструмент на какую-либо поверхность. При необходимости переноса болгарку отключают

Любое неосторожное движение может привести к травмированию мастера. Диск разогревается при работе, поэтому не прикасаются к нему сразу после отключения прибора

Особенности штробления разных видов поверхностей

Для бетонного перекрытия вполне подойдёт ударная дрель или углошлифовальная машина. Пользоваться штроборезом смысла нет, так как всё равно придётся подчищать за ним огрехи дрелью с насадкой.

Панельную стену лучше всего штробить болгаркой, так как в ней часто встречается арматура. Огрехи подчищаются перфоратором. Недопустимо диагональное штробление. Отверстия под розетки высверливаются при помощи 65 и 80 мм алмазной коронки.

Для кирпичной поверхности отлично подойдёт перфоратор или болгарка. Если в наличии имеется штроборез — прекрасно. Но перед его использованием надо удалить с поверхности даже небольшие остатки обоев, шурупы или гвозди, чтобы не засорить отверстие для пыли и не повредить диски.

Видео о том, как правильно штробить стены

Следует понимать, что для выполнения таких работ нужна определённая сноровка и опыт, но даже новичок сможет применить на практике описанные в статье методики и усовершенствовать их.

рмнт.ру

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
3. Сверлятся отверстия по линии всего намеченного контура;
4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Советы и рекомендации экспертов

Опытные мастера рекомендуют:

1. Грунтовать любые поверхности. Если кисть не достает до труднодоступных мест, состав набрызгивают на поверхность.
2. На всех этапах работать в перчатках. Смывать грунтовку или штукатурку с кожи рук проблематично.
3. Надежно закреплять кабели в канавках. Так при эксплуатации проводки не будут появляться трещины.
4. Наносить штукатурку «елочкой». Это улучшает сцепление смеси со стеной.
5. Снимать излишки раствора широким шпателем. Его нужно держать перпендикулярно поверхности.

Когда мастер следует этим рекомендациям, работа по заделке штроб получается качественной. Даже через 10 лет смесь не трескается, не отлетает.

Выбираем инструмент для штробления стен

Самым старым подходом является тот, где задействуются молоток и зубило

Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме

Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.

Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.

Что подойдет из арсенала домашнего мастера

Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.

Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.

Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.

При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.

Простой электроинструмент в помощь ручному труду

Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.

Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде

Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки

Профессиональное оборудование для быстрого монтажа

Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.

Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.
