Как установить правильно батареи отопления по нормам и правилам (снип)

Как крепить напольную батарею

На пол приходится крепить батарею в том случае, если она очень тяжёлая и вешать её на стену просто опасно. Для этой цели существуют специальные напольные кронштейны. По стоимости они выше, чем настенные, зато по надёжности крепления им нет равных. Чаще всего на пол крепят длинные радиаторы отопления, изготовленные из чугуна, однако иногда конструкции алюминиевых и стальных радиаторов также предусматривают напольный крепёж.

Этапы действий при напольной установке радиатора:

• подбирают два кронштейна, которые подходят для данного веса батареи;
• на отведённое для батареи основание устанавливают стойки с помощью анкерных болтов, выдерживая расстояние до стены не менее 6 см.;
• выполняют бетонные работы, закрывая стяжкой основание кронштейнов и шляпки болтов;
• на стойки надевают крюки, выставленные на нужной высоте, фиксируют их болтами (так же устанавливают для защиты металлические прокладки, если это предусмотрено комплектацией);
• на крючки навешивают радиатор, внимательно выравнивая его по горизонтали.

Как повесить на гипсокартон батарею или радиатор из алюминия

Радиатор – это конструкция из алюминия или металла, которая намного легче по весу и смотрится привлекательней, чем чугунные элементы. Процесс крепления проще: во-первых, вес конструкции небольшой, во-вторых, в комплекте с радиатором идет специальный крепеж с пробкой.

1. Монтаж начинается, как и в первом случае со сверления отверстий в гипсокартоне. Здесь нужно взять сверло, соответствующее толщине крепежного элемента.
2. Затем взять перфоратор и буром на 8, сделать отверстия в основании – 7 см в глубину.
3. Накрутить пробку на кронштейн и вбить при помощи молотка в подготовленные отверстия.
4. Как только кронштейн с пробкой будет вбит до стены, нужно протолкнуть пробку и закрутить крепеж.

Для легких радиаторов, у которых малое количество секций, можно применить специальные крепежи, позволяющие повесить конструкцию прямо на лист ГКЛ. Этот крепеж похож на дюбель-бабочку. При вкручивании с обратной стороны гипсокартонной плиты раскрывается зонтик, который распределяет нагрузку по листу.

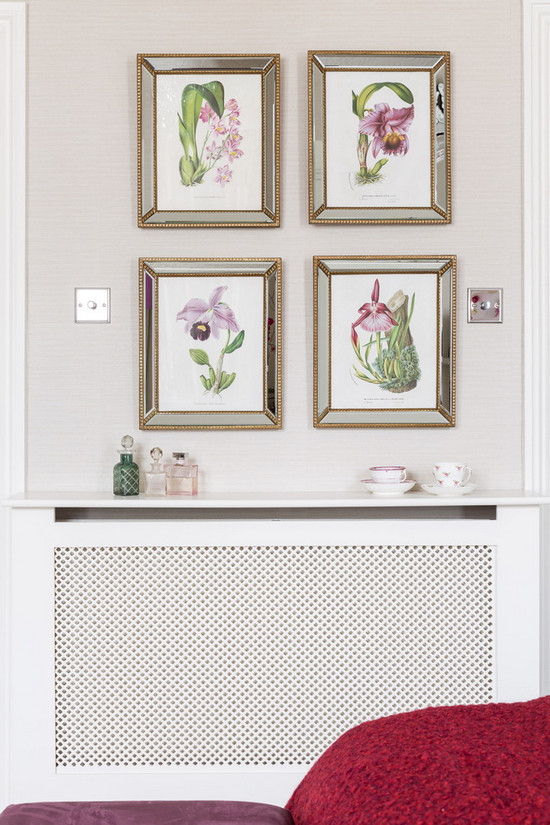

Декоративный экран

Если радиаторы выглядят неэстетично, нарушают симметрию, вмешиваются в задуманную композицию — на помощь приходят декоративные решётки.

Лучше, конечно, чтобы это была не дешевая крышка-экран из магазина, а короб, выполненный по индивидуальным параметрам в соответствии с особенностями конкретного интерьера. «Жонглируя» размерами и цветом, можно добиться наилучшего результата: создать симметрию, сбалансировать участок, завуалировать конструкцию или, наоборот, сделать её фокусной.

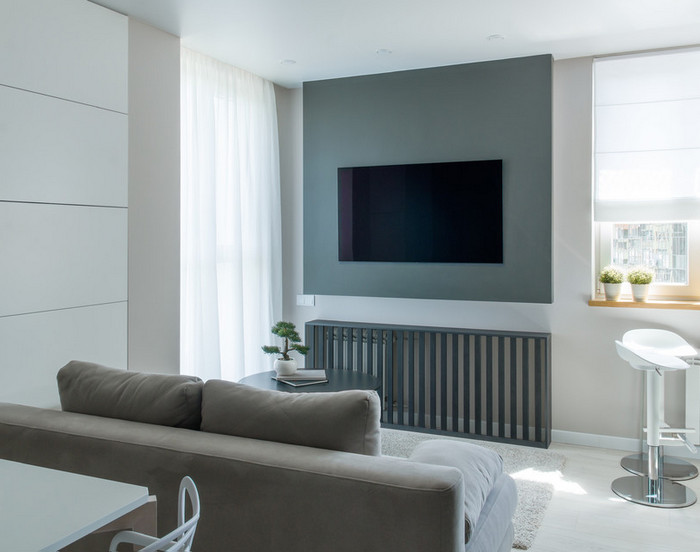

Вот, например, здесь с помощью экрана вывели симметрию. Декоративный короб превратился в элемент ТВ-стены.

Если самостоятельно определять дизайн конструкции, она будет максимально соответствовать интерьеру. Можно сделать её классической или современно-минималистской, придать ей черты индустриального стиля или наделить какими-то этническими мотивами. В общем, экран можно очень удачно вписать в интерьер — чтобы он выглядел не как вынужденная мера, а как тщательно подобранная часть обстановки.

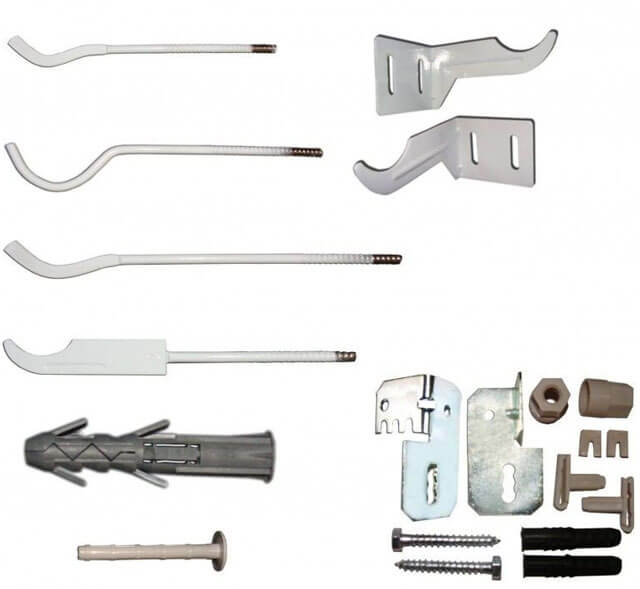

Способы крепления алюминиевых и биметаллических радиаторов

Используются очень похожие по форме изделия. Только изготавливается они из более тонкого металла. Вообще, кронштейны для секционных радиаторов любого типа очень похожи. Есть универсальные угловые кронштейны для алюминиевых и биметаллических радиаторов. Они сверху и снизу имеют выемку под коллектор, потому могут крепиться как справа, так и слева.

Специальные угловые кронштейны для легких секционных радиаторов

Напольных алюминиевых и биметаллических радиаторов нет. Зато есть стойки, которые любой из них позволяют установить на полу. В этом случае сначала фиксируется на полу стойка, а после этого на ней устанавливают и закрепляют отопительный прибор.

Напольное крепление алюминиевых радиаторов выручает, если стены не выдержат даже столь малый вес (если они из гипсокартона или газобетона, других подобных материалов).

Закрепить на таких стойках можно любой секционный радиатор

Не удастся повесить ничего и на модную ныне стену из стекла

Но тогда нужно обращать внимание и на то, как выглядит вся конструкция с обратной стороны. В этом случае для отопления целесообразнее использовать встраиваемые в пол конвекторы, напольные модели трубчатых радиаторов (одновременно могут служить ограждением), чугунные ретро-радиаторы

https://youtube.com/watch?v=Uzbloj4ImmQ

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

1. На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см .
2. На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
3. Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
4. Ставят радиатор вертикально. Кронштейн (его должен поддерживать своими руками помощник) должен коснуться стены.
5. Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность стоит проверить уровнем.

Таким способом делают отметки для всех кронштейнов. Есть и другие более сложные способы. Их, а также все схемы подключения, можно увидеть в разных видео.

Что касается количества верхних кронштейнов, то на 10 секций должно быть 2 крепления. Далее на каждые 10 секций добавляют по одному кронштейну. Ситуация с нижними немного иная: разрешается использовать 1 кронштейн на 2 верхних. Это потому, что основное давление будут испытывать верхние. Нижние же только предназначены для поддержки вертикальности.

Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней (конечно, учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

Виды радиатора отопления:

Распределение батарей отопления по материалу изготовления:

• Чугунные.
• Стальные.
• Алюминиевые.
• Биметаллические.

Далее остановимся на описании каждого вида более подробно.

Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.

Чугунный радиатор отопления в квартире

Преимущества чугунных батарей:

• Длительный срок эксплуатации.
• Продолжительное сохранение тепла.
• Устойчивость к перепадам давления.

Недостатки:

• Большой вес.
• Замена радиаторов усложняется большим весом изделия.
• Непривлекательный внешний вид.

Стальные радиаторы: технические данные; плюсы/минусы

Модели стальных батарей отопления делятся на два подвида:

Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.

Стальные батареи отопления в квартире

Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата

При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью

Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.

Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.

Алюминиевые радиаторы в квартире

Алюминиевые радиаторы обладают несколькими преимуществами:

Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению.
Привлекательный внешний вид

Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей.
Легкость монтажа. Небольшая масса радиаторов отопления, облегчает процесс монтажа.

Необходимо отметить один существенный недостаток алюминиевых батарей отопления:

Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.

Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.

Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.

Rifar monolit

Как установить радиатор отопления

Вешать радиатор отопления на стену или в нишу, нужно уже после того, как поверхность полностью зашпаклёвана. Однако для этого заранее должны быть выведены из стены или ниши подключения для радиаторов. В зависимости от типа подключения отопительных батарей, это могут быть как хромированные трубки, так и просто металлопластиковые или пластиковые трубы.

Чтобы установить радиатор отопления на стену, сначала следует правильно произвести разметочные работы. Для этого потребуется, прежде всего:

• Рулетка и строительный уровень;
• Карандаш;
• Длинное правило или кусок ровного профиля;

Перед установкой радиатора отопления своими руками, в обязательном порядке нужно определиться с его высотой, а также с тем, как будет висеть радиатор, в нише или под окном. По правилам в нишах радиаторы отопления устанавливаются по центру, а под окнами на оборот, как можно ниже от пола. Если говорить о высоте радиатора отопления, на которой он должен быть установлен, то это расстояние не превышает 15 см, от чистового напольного покрытия.

После того как со всеми вышеперечисленными вопросами закончено, можно вешать радиатор отопления на стену. Первое что нужно сделать, это измерить расстояние от откосов окна или краёв ниши. Полученный размер необходимо разделить напополам. Делать это нужно для того, чтобы найти центр.

Затем от полученной разметки чертиться вертикальная линия, от которой и будет выполняться дальнейшая разметка для установки радиатора отопления. В зависимости от вида отопительного прибора, установка его на стену может быть различной, и это касается не только размеров между крепёжными элементами.

Как повесить алюминиевый радиатор на стену

Чтобы повесить алюминиевый радиатор на стену, нужно с каждого края радиатора отступить на две секции к середине. Таким образом, будет видно, между какими именно секциями будут установлены крепления для фиксации алюминиевого радиатор на стену.

Затем следует замерить расстояние от мест установки крепежей, после чего перенести их на стену. По полученным меткам делаются отверстия в стене для установки дюбелей в них и последующего монтажа крепёжных элементов радиатора отопления.

Как повесить металлический радиатор на стену

Панельные радиаторы отопления (металлические) повесить на стену можно немного по другой схеме. Изначально всё происходит, как и на первом этапе установки алюминиевого радиатора отопления. Нужно найти центр под окном, а затем определиться с высотой установки радиатора от пола.

Крепёжные элементы металлического радиатора отопления приварены к тыльной его стороне. Поэтому размеры при установке радиатора на стену здесь фиксированные, их нельзя увеличить или уменьшить как, например, при установке алюминиевого радиатора на одну или две секции в середину или к краям.

К тому же, для установки металлического радиатора на стену применяются не такие длинные крючки, а небольшие крепёжные элементы. Следует сначала замерить расстояние от середины крепёжных элементов на металлическом радиаторе, а затем перенести их на стену и произвести установку отопительного радиатора своими руками.

Как повесить радиатор отопления на гипсокартон

Следует знать, что при установке радиатора отопления нужно учитывать материал, из которого изготовлена стена, на которую будет вешаться радиатор отопления.

Часто бывает так, что бур при сверлении попадает в кирпичный шов, а дюбель после этого не хочет нормально держаться в отверстии. В таком случае можно пойти двумя путями: повесить радиатор отопления выше или ниже или заделать получившееся отверстие шпаклёвкой, после чего заново попытаться просверлить новое отверстие.

На стену из гипсокартона радиатор отопления вешается совсем по-другому. Здесь нет привычных саморезов и пластмассовых дюбелей. Для того чтобы повесить радиатор на гипсокартонную стену необходимо приобрести специальные крепежи (моли).

Индивидуальный тепловой пункт

Крепление радиаторов из алюминия

Алюминиевые батареи считаются одними из самых эффективных и универсальных отопительных приборов. Они обладают сравнительно низкой ценой и высокой степенью теплоотдачи. Если установка радиатора была выполнена правильно, радиатор такого типа прослужит исправно многие годы.

Схема крепления радиатора.

Батареи из алюминия нужно использовать в двух- и однотрубных системах отопления, предполагающих сооружение горизонтального и вертикального трубопровода для соединения отопительных приборов. Такие батареи можно использовать для систем с естественной и принудительной циркуляцией.

Зачастую батареи устанавливают непосредственно под окном либо при помощи специальных стоек у окна возле стены. Подключают батареи с одной или с разных сторон.

От того, насколько правильно было выполнено крепление, зависит степень теплоотдачи батарей. Так, монтаж следует производить в соответствии с определенными параметрами — до пола нужно выдержать расстояние около 10-12 см, от батареи до стены расстояние должно составлять примерно 2-5 см (с уменьшением расстояния увеличиваются теплопотери). До подоконника от батареи должно быть не менее 10 см.

Для того чтобы можно было производить контроль над уровнем тепла в помещении, на выходе и на входе в батарею нужно установить регулирующую арматуру, с автоматическим или ручным режимами управления.

Стоит учитывать, что монтаж алюминиевых радиаторов может осуществлять только специальный работник, обладающий соответствующей лицензией. Согласно инструкции, перед тем как осуществлять работы по монтажу радиаторов, следует тщательно промыть систему отопления. Ни в коем случае нельзя для промывки использовать щелочные растворы. Любой радиатор должен быть оснащен специальными клапанами, предназначенными для выпуска воздуха.

Правила расположения батареи и схемы подключения

Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Как установить радиатор своими руками

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

Таблица. Стандартные схемы подключения батарей отопления.

Электрический конвектор отопления: как выбрать хороший агрегат Электрические конвекторы часто используют в качестве основных или дополнительных приборов отопления, особенно в.

Котлы на жидком топливе — обзор моделей и выбор лучшего Для комфортного проживания в частном доме в условиях умеренного или северного климата необходимо оборудовать.

Как выбрать конвекторный обогреватель В любой период года может потребоваться дополнительное отопление помещения, и конвекторный обогреватель.

Двухконтурный настенный газовый котел Специфика строительства загородных домов подразумевает автономное отопление и горячее водоснабжение – прокладка.

Предварительная работа

Перед тем как приступить к описанию правил установки радиаторов отопления, остановимся подробнее на некоторых предварительных мероприятиях:

• подготавливаем набор инструментов, которые нам понадобятся в процессе работы;
• выполняем замеры площади помещения и рассчитываем количество секций радиатора;
• рассматриваем дополнительные механизмы, которые могут понадобиться для ремонта в будущем;
• изучаем схему монтажа отопительных батарей (одностороннюю, диагональную или другие варианты), а также штудируем основные правила, в частности, на какой высоте устанавливать радиаторы отопления, какие зазоры и отступы соблюдать, и прочее;
• подготавливаем себя морально к тому, что процесс демонтажа и замены батарей отнимет много времени и сил.

Необходимое крепление

Поскольку биметаллический радиатор не отмечается очень большим весом (часто 10 секций с межосевым расстоянием 500 мм весят 17-20 кг), то особого крепления для него не требуется. Конечно, производители создали наиболее подходящие кронштейны и другие виды крепления для таких батарей.

Особенности кронштейнов являются такими:

1. Используемый металл имеет относительно малую толщину.
2. Их схема напоминает собой уголок, на одной стороне которого находятся отверстия для шурупов, а на другой – выемка для коллектора.
3. Может быть одна или две выемки. Во втором случае они находятся сверху и снизу длинной стороны. Благодаря этому кронштейн можно ставить как слева, так и справа.

Вместо кронштейнов могут быть и крючки, однако их выпускают в основном для чугунных радиаторов. Для биметаллических устройств такое крепление является невостребованным.

Все биметаллические изделия предназначены для монтажа на стену. Поэтому их напольного исполнения нет. Однако если есть желание или необходимость разместить их на полу (стена сделана из гипсокартона или стекла), то можно воспользоваться напольным креплением. Варианты напольного крепления являются разнообразными. Так, оно может представлять собой:

1. Трубу с платформой для крепления на полу и П-образным верхом (правда, буква «П» перевернута вверх).
2. Конструкцию, сделанную с металлической полосы. Крепится к полу и стене. Имеет изогнутую в форме дуги специальную часть для коллектора.

Как установить правильно

Металлические радиаторы, кроме чугунных, достаточно легкие. При их креплении проблем с несущей способностью стен из газобетона или кирпича не возникает. Но в некоторых случаях, например каркасных домах или помещениях с большой площадью остекления, оборудование может фиксироваться к полу.

Для подбора крепежа учитывается нагрузка от батареи. Чугунные можно вешать на крепкие крюки или крепить напольными кронштейнами, легкие стальные и алюминиевые — на пластинчатые кронштейны или накладные уголки. Схема установки:

• на 8 секций — 2 сверху и 1 снизу;
• на каждые добавочные 5-6 секций — еще 1 сверху и 1 снизу.

Стальной панельный радиатор схема

При таком расположении крепежа прибор отопления будет устойчиво и надежно зафиксирован на стене. Размещать кронштейны рекомендуется ближе к наружным секциям.

Крепление к стене

Установку начинают с разметки поверхности. Отмечают на стене сначала точки для крепления нижних кронштейнов и прикручивают их с ослаблением.

Затем откладывают вверх межосевое расстояние, отмечают точки и монтируют верхние кронштейны.

Радиатор вешают на стену и проверяют горизонтальность. При необходимости проводят регулировку. После этого окончательно фиксируют кронштейны.

Крепежи для чугунных батарей

Довольно популярные в настоящее время чугунные радиаторы отличаются большим весом, поэтому подставка под чугунную батарею должна быть достаточно надежной, чтобы выдержать такую нагрузку. Как правило, для чугунных радиаторов используются металлические штыри, изогнутые по форме секции.

Технология монтажа в данном случае достаточно проста. Сначала в кирпиче высверливают отверстие нужного диаметра, затем в него вставляют дюбель и завинчивают крепежный штырь. Если необходимо закрепить кронштейн в железобетонной стене, технология будет несколько отличаться.

Поскольку в плите из железобетона достаточно сложно сделать отверстие большой глубины, крепежный штырь фиксируют на небольшой металлической пластине. Она крепится к плите в четырех точках, но на меньшей глубине. Надежность такого крепления в обоих вариантах примерно одинакова.

Подставка под чугунный радиатор иногда представляет собой монтажную планку с двумя точками опоры. Такой крепежный элемент фиксируется на стене таким образом, чтобы на верхний и нижний кронштейн приходился примерно одинаковый вес радиатора. В продаже можно встретить планки с кронштейнами, зафиксированными на определенном расстоянии, а также с регулируемыми элементами.

Довольно часто для чугунных батарей применяют напольные крепежные стойки. Так же, как и вертикальные планки, стойки бывают монолитными и регулируемыми.

Обратите внимание, что закрепить батарею на стойке можно двумя способами. Стандартный вариант – это крепление с помощью металлической скобы

В некоторых моделях для крепления применяется гибкая цепь из нескольких звеньев.

Выводы

Выдерживать правильное расстояние от стены до радиатора отопления нужно всегда, несмотря на конструкцию изделия, его форму или иные эксплуатационные характеристики.

Не имеет значения, какая отопительная система в доме или квартире: однотрубная или двухтрубная, центральное или автономное отопление. Для теплообмена между воздухом и радиатором, в любом случае, нужно пространство.

Если этого правила не придерживаться, энергоэффективность отопительной системы будет значительно снижена, а радиаторы будут служить более короткий срок. В итоге возрастут расходы на энергоресурсы, ремонт или замену составляющих отопительной системы.
