Гидрострелка для отопления: устройство и назначение узла, специфика расчета

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

• Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
• Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

• Тепловой мощности котла.
• Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

• Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
• Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

https://youtube.com/watch?v=sLsOysrbhb8

Также советуем посмотреть:

• Пленочный теплый пол с инфракрасным излучением
• Альтернативные источники отопления для частного дома — что выбрать?
• Для чего нужен байпас в системе отопления?
• Гофрированные нержавеющие трубы для отопления

Монтаж полипропиленовой гидрострелки своими руками

Решив создать полипропиленовый разделитель самостоятельно, достаточно подготовить полую трубу круглого сечения, снабжённую патрубками для подсоединения отопительной сети. Контуры подачи обычно размещены вверху, обратки — внизу. Тройники соединяют между собой отрезками труб, закрывают торцы заглушками. Работы проводятся сварочным аппаратом с насадками.

Подключая настенный котёл максимальной мощностью 40 кВт, предпочтительно использование кольцевого коллектора на 2-4 контура. Работает коллектор и гидрострелка в одном корпусе, лишённом внутренних перегородок. Теплоноситель постоянно циркулирует через котёл и коллектор. Отбор тепла от пластиковой гребёнки производится насосной группой. Упрощённая конструкция ПВХ буфера займёт минимум места и затрат.

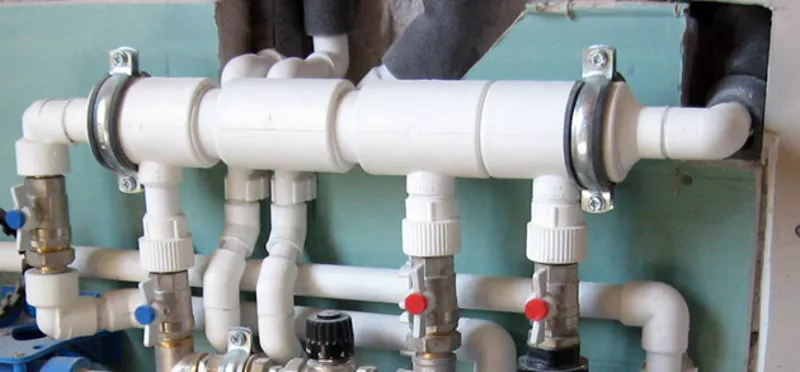

Фото 3. Гидрострелка из полипропилена. В верхнюю часть конструкции подключается контур с горячим теплоносителем. в нижнюю — с холодным.

Плюсы и минусы изделий из полипропилена

• Гладкая поверхность материала уменьшит сопротивление теплоносителя, снизив тепловые потери котла.
• Полипропилен удобно окрашивать снаружи термостойкой краской.
• Стоимость пластиковой конструкции обходится дешевле аналогов.
• Пластиковые изделия препятствуют образованию коррозии.
• Эффективно работают с котлами мощностью до 35 Квт.
• Корректируют давления в системе.
• Автоматически распределяют термические потоки в требуемом направлении.
• Сглаживают гидроудары.
• Повышают КПД котла, экономию топлива.

Недостатки полипропиленовых разделителей:

• Невозможность установки гидрострелки в системе с твердотопливным котлом. Полипропилен подлежит быстрому износу при высоком давлении, температуре.
• Монтаж конструкции задействует дополнительное оборудование (сварочный аппарат для полипропилена), муфты, отводы, краны.
• Диаметр гидрострелки должен соответствовать трём окружностям патрубков контуров (60—90, 120 мм). Трубы необходимых размеров редкие и дорогие.

Важно! Твердотопливные котлы часто нагревают воду до 90—95 °С. Полипропилен выдерживает температурные нагрузки, но при внештатной ситуации (при отключении электричества) теплоноситель на подаче прогревается до 130 °C

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Устройство, принцип работы, назначение

Полное представление о том, что такое гидрострелка для отопления, зачем она нужна, какие бывают ее разновидности, можно получить при рассмотрении ее подробного устройства, принципов работы и назначения. Разберем эти аспекты более детально.

Пример схемы отопления частного дома с гидрострелкойИсточник project-home.ru

Устройство

Структурно гидросепаратор представляет собой закрытую по торцам полую емкость круглого или квадратного сечения. Ее габариты зависят прежде всего от мощности котла, а также числа и вместимости контуров. В зависимости от веса конструкция либо устанавливается на пол с помощью опорных ножек, либо крепится на поверхность стены посредством специального кронштейна.

Рабочие патрубки, количество которых, как правило, не менее 4-х, соединяются с теплопроводом на резьбу или с применением фланцев. Материал для изготовления устройства берется самый разный – обычная сталь с низким содержанием углерода, нержавеющий сплав, медь, а также полипропилен. При этом системы, работающие на твердотопливном агрегате, оснащаются только металлическими моделями.

Хотя вертикальное положение устройства и считается традиционным, оно не является обязательным. Например, когда ликвидация воздушных пробок и фильтрование осадка из теплоносителя не является необходимым условием, возможно горизонтальное расположение прибора. В таком случае устраняется необходимость конвекционного перемешивания потоков.

Устройство гидравлического разделителяИсточник vodoteplo.ru

Принцип работы

Равномерное распределение теплоносителя при наличии одновременно нескольких потребителей обеспечивает гидрострелка для отопления – принцип работы такого механизма основан на разделении общего потока на независимые направления для каждого отдельного контура. Если циркуляционный насос котельного оборудования разгоняет воду до 1 м/с, то в гидроразделителе он замедляется до минимальной 0,1 м/с. При этом одновременно соблюдается несколько условий:

• Изменяется объем и направление потока.
• Исключаются потери тепловой энергии.
• Устраняется гидравлическое сопротивление.
• Разделяются контуры агрегата и цепочки потребителей – гидрострелка выступает в роли буферной области.
• Насосное оборудование для каждого контура работает независимо, не влияя на общий гидравлический баланс.

Когда в системе устанавливается несколько насосов, тогда подключается гидравлический разделитель для отопления, принцип работы которого сводится к обеспечению корректной работы каждого контура по отдельности:

• Отдельных веток с радиаторами.
• Водяного теплого пола.
• Косвенно нагреваемого бойлера.
• Теплой вентиляции и проч.

Схема гидравлического разделителяИсточник teplo.guru

Как пример, можно рассмотреть ситуацию, когда применяется несколько насосов, сильно различающихся по мощности. Как правило, все оборудование размещено в одном помещении, коллекторном модуле. Включение самого мощного насоса спровоцирует закачку всего теплоносителя, и лишения им оставшихся контуров. Упрощенным способом решения этой проблемы и является установка гидроразделителя. Без него пришлось бы все насосы размещать на большом расстоянии друг от друга.

Назначение

Одним из весомых аргументов при ответе на вопросы о том, что дает гидрострелка для отопления – зачем она нужна и какие функции выполняет, является обеспечение безопасной эксплуатации котла. Такое устройство просто разделяет и делает независим собственный контур теплогенератора от более объемной вторичной цепи потребителя.

Пример назначения гидрострелки в отопительной системеИсточник stroy-podskazka.ru

Помимо этого, необходимость гидросепаратора в системах с принудительной системой потока теплоносителя обусловливается следующим рядом причин:

• Создание гарантированных условий безопасной эксплуатации агрегатов мощностью от 50 кВт, а также для моделей с чугунным теплообменником.
• Обеспечение условий создания оптимального ламинарного потока теплоносителя для поддержки термо-гидравлического баланса.
• Минимизация потерь давления, тепла и общей производительности в параллельных контурах.
• Обеспечение температурного градиента на вторичных контурах.
• Защита котла от тепловой перегрузки и выравнивание объемов в первичном и вторичном контурах.
• Повышение КПД отопительного агрегата.
• Страховка от уменьшения теплоносителя в контуре котла.
• Экономия энергоресурса.
• Устранение влияния мощных насосов на работу агрегата и оборудования вторичных контуров.
• Улучшение работы системы за счет снижения гидросопротивления, вывода осадков и удаления воздушных пробок.

Модель современной гидрострелкиИсточник stroy-podskazka.ru

Комплектация и характерные отличия гидрострелок

Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.

В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.

Для чего нужна

Чтобы выяснить, для каких целей используется гидрострелка, требуется понять принцип функционирования самой простой системы отопления с принудительной циркуляцией теплоносителя.

Главными составляющими вышеприведенной схемы являются:

• отопительный котел;
• радиаторы или конвекторы, которые размещаются на одном контуре (количество отопительных приборов может быть разным);
• насос – прибор, с помощью которого носитель тепла циркулирует по магистрали.

Кроме этого, в систему входят и другие элементы, например, расширительный бак, но мы не будем заострять на них внимание, так как они не так важны для объяснения принципа работы гидрострелки. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы

Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы.

На схеме видно, что к коллектору подсоединены следующие приборы:

• Контуры с разным количеством радиаторов отопления. Контуров может быть несколько и их протяженность также может отличаться друг от друга (на схеме Р).
• Системы водяных теплых полов, к которым предъявлены другие температурные параметры теплоносителя. Кроме этого, длина теплых полов значительно больше контуров, что повышает уровень гидравлического сопротивления (на схеме СТП).
• Бойлер косвенного нагрева. Задача этого оборудования – обеспечение горячего водоснабжения. К бойлеру тоже предъявляются совершенно другие требования (на схеме Бгвс).

Не нужно быть специалистом, чтобы понять, что со всеми составляющими автономной системы отопления не сможет справиться один насос, даже если он будет достаточной мощности. Стоит учесть, что слишком мощный насос будет создавать повышенное давление, а это пагубно отразится на работе дорогостоящего котла и приведет к сокращению его срока эксплуатации.

Учитывается и тот фактор, что каждый отдельный контур отличается напором и другими техническими характеристиками. Поэтому используя один насос, невозможно добиться скоординированной работы системы.

Для нормальной работы нескольких контуров необходима максимальная точность в настройке насосов, но достичь подобного эффекта невозможно. Это объясняется тем, что такие величины, как напор, производительность и степень нагрева переменные. Существует множество ситуаций, при которых один контур может повлиять на состояние другого. Проявляться они могут по-разному. Например, резко меняться напор или температура теплоносителя, но в любом случае, эффект будет негативным. Такие разлады пагубно отразятся и на работе насоса, и на состоянии котла.

Известно, что за разделение гидравлических систем отвечает коллектор. Но возможно ли, чтобы и контуры котла были автономными? Имеется в виду то, что котел должен подавать определенное количество носителя тепла для каждого контура, а контур, в свою очередь, принимал бы определенное количество жидкости.

Данная задача вполне реальна. Для этого необходимо выделить малый контур котла, что осуществляется при помощи гидравлического распределителя. То есть этот элемент может изменять направление теплоносителя, когда это требуется для корректной работы системы отопления.

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

• сталь с небольшим количеством углерода;
• полипропилен;
• нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

• полипропиленовая труба соответствующего диаметра;
• несколько тройников для патрубков;
• две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

• полипропилен можно легко покрасить термостойкой краской с наружной стороны;
• пластиковые модели значительно дешевле металлических аналогов;
• КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
• кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
• стабилизация давления в системе;
• останавливает гидроудары и предотвращает выход из строя всей системы;
• экономит топливо, повышает производительность котла;
• работа может происходить с котлами до 35 кВт максимальной мощности;
• в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

• полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
• для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
• диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно

Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Принцип функционирования

Гидрострелка для отопления в разрезе представляет собой отрезок полой трубы с квадратным сечением. Работает такое устройство очень просто. Воздух сепарируется и устраняется автоматическим отводчиком воздуха. Отопительная система разбивается на 2 разных контура – большой и малый. Малый контур представляет собой котел/гидрострелку, а большой – котел/гидрострелку/потребитель.

Когда отопительный котел обеспечивает количество носителя тепла, которое равно его потреблению, то в гидрострелке жидкость идет только горизонтально. Если это равновесие нарушается, то носитель тепла идет в малый контур, после чего увеличивается температура перед котлом. Котел на такие изменения реагирует отключением, а носитель тепла продолжает двигаться до того момента, пока температура понизится до определенного значения. Затем котел опять включается. Таким образом, гидроразделитель в системе отопления обеспечивает баланс контуров котла и котельной, при этом гарантируя независимую работу каждого отдельного контура.

Правильный выбор по параметрам

Для успешного обустройства системы отопления недостаточно знать, что собой представляет гидравлическая стрелка, принцип работы и режимы ее функционирования – необходимо уметь правильно подобрать устройство по основным параметрам. Это прежде всего диаметр и длина.

Видео о гидравлическом разделителе и его назначении:

Расчет проводится следующими несколькими способами:

Предельная скорость потока теплоносителя.

Высчитывается по формуле:

Д = 3*д*√Мп/Вд

Д-диаметра гидрострелки, д – диаметра патрубка, Мп – максимальный поток для котла, Вд – предельная скорость (0,2 м/с).

Например:

7*3*√8/02 = 21*√40 = 21*6,32 = 132,8 см – 133 см – диаметр гидрострелки.

Диаметр патрубка – 7 см, расход котла 8 куб/час.

Наивысшей мощности котла.

Расчет ведется по аналогичной формуле:

Д = 3*д*√Мк/(Вд * Траз)

Однако в ней появляются некоторая замена параметров:

Мк – максимальная мощность котла, для примера 60 кВт,

Траз – разница нагрева теплоносителя в подающем и обратном потоках, для примера 15 град.

Например:

21*√60/(02 * 15) = 21*4,4 = 94 см.

Протяженности корпуса самой гидрострелки. Длина устройства зависит от величины диаметра и расположения патрубков. Ниже приведена схема расчета характеристики. В первом варианте она будет равна 12-ти диаметрам, во втором 13-ти.

Схема расчета длины гидрострелки по расположению патрубковИсточник stroychik.ru

Особенности подключения

Знание того, что такое гидрострелка в системе отопления, позволяет грамотно подобрать ее по параметрам и правильно выполнить ее подключение. Установка прибора осуществляется по общим правилам сантехнического монтажа. Устройство прежде всего должно быть правильно подобрано по основным параметрам – пропускной способности, количеству патрубков, габаритам.

Также необходимо помнить, что такое гидрострелка – принцип работы этого устройства основан на принудительной циркуляции. В системе должно функционировать как минимум два насоса. Один из них обеспечивает работу теплообменного контура котла, другой – систему потребителей. Если это условие не будет соблюдено, прибор окажется не просто бесполезным, но даже вредным и станет выполнять роль помехи движению теплоносителя.

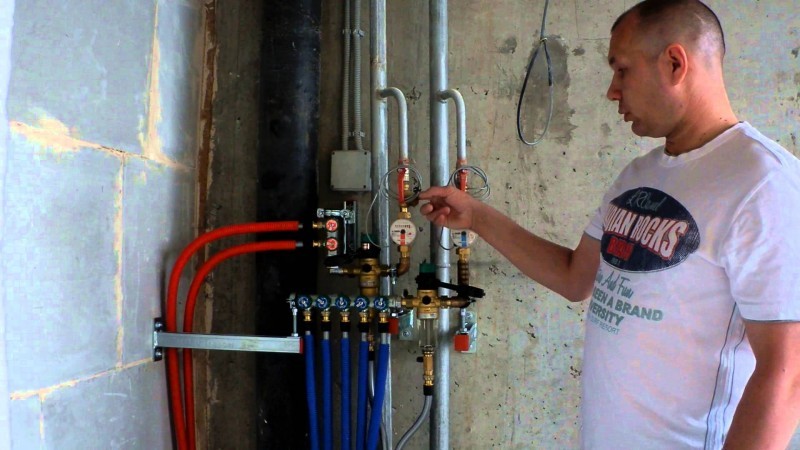

Видеоролик о принципе действия гидрострелки:

Коротко о главном

Гидравлический разделитель для отопления – металлическая закрытая емкость с патрубками, монтируемая перед котлом. Предназначается для оптимального распределения теплоносителя между потребителями, а также регуляции уровня нагрева между прямым и обратным потоками в отопительных системах с принудительной циркуляцией и как минимум 2-мя насосами. Необходимость установки устройства возникает при одновременном наличии следующих потребителей:

• Отдельных радиаторных линиях.
• Системе водяных теплых полов.
• Бойлера, работающего на котле отопления.
• Теплой водяной вентиляции.

Также устройство нужно для сглаживания воздействия перепадов температуры на чугунный теплообменник. При этом гидрострелка может функционировать в трех режимах – в равновесии, при недостаточной мощности отопительного контура и его превосходстве над потребителем. Наиболее оптимальной является последний вариант. Перед установкой устройство требуется рассчитать по пропускной силе, диаметру и протяженности в зависимости от диаметра и расположения подсоединенных патрубков.
