Рекомендации по самостоятельному возведению плиты под фундамент гаража

Как осуществляется разметка под фундамент?

Перед началом разметки следует подготовить площадку, предназначенную для сооружения фундамента:

1. Очистить территорию от строительного мусора.
2. Удалить верхний слой почвы с дерном.
3. Ликвидировать растительность вместе с корневой системой.

На подготовительном этапе следует определить место складирования необходимых строительных материалов и завести их на участок в требуемом количестве.

Технология сооружения фундаментной основы включает подготовку площадки, выполнение разметки

Далее приступают к разметке места расположения будущего приямка под возводимый фундамент:

1. Забивают по внешнему контуру фундамента деревянные колышки или арматуру.
2. Натягивают между вбитыми стержнями бечевку.
3. Отступают внутрь на 0,4-0,5 м и забивают колышки внутреннего контура.
4. Проверяют наличие прямых углов путем сопоставления размеров диагоналей.

При отклонении диагональных размеров более 30 мм корректируют положение угловых колышков, добиваясь необходимого допуска. Работы по разметке завершают, когда разница размеров диагоналей составит менее 3 см. Планируя самостоятельно залить фундамент для дома, следует ответственно подойти к выполнению разметки.

Условия для плитного фундамента

Плитный фундамент отличается от всех других удивительной универсальностью. Монолитная бетонная плита, несмотря на массивность, сохраняет устойчивость на самых проблемных грунтах.

Плиты, как фундаментные основания, незаменимы в условиях вечной мерзлоты, на болотистых немелиорированных землях, на торфяниках, на подвижных лессовых грунтах.

Бетонная монолитная подушка имеет большую площадь, поэтому не проседает на любых почвах. Более того: если такое основание соорудить на пучинистом грунте, то оно будет воспринимать все нагрузки:

• при замерзании почвы, когда ледяное крошево увеличится в объеме, плита приподнимется вместе с домом;
• во время оттаивания земли плита займет прежнее положение – также вместе с домом.

Благодаря такому свойству фундамент из монолитных плит получил название «плавающего».

Устройство монолитной плиты фундамента

Классическая конструкция монолитного фундамента состоит из следующих элементов:

• песчаная подложка толщиной 100–300 мм – слой песка, выполняющий функцию амортизирующей подкладки;
• гравийная или щебеночная прослойка высотой 200 мм – массив, распределяющий нагрузку;
• подбетонка – тонкий слой, не более 20–50 мм, – черновая основа для бетонного массива;
• утеплитель – 100-миллиметровая прокладка из полистирольных плит; может выступать и в роли гидроизоляции;
• гидроизолирующий слой – полимерный или рубероидный настил;
• монолитная плита, армированная объемной двухуровневой стальной сеткой: ее толщина может достигать 600 мм.

Зачем нужно рассчитывать толщину монолитной плиты фундамента

Расчет позволяет достичь двух целей:

• максимальной прочности и функциональности сооружения;
• минимизации затрат.

Функциональность подразумевает удобство эксплуатации. От качества фундамента зависит не только устойчивость здания, но и теплозащита. Известно, что треть тепла из помещений уходит через полы. От того, насколько правильно собрана монолитная плита, зависит количество влаги, проникающей в помещения: если ее уровень превысит норму, в доме невозможно будет жить.

Экономичность – критерий, который способен существенно украсить жизнь владельцу дома. Если при строительстве фундамента размером 10 х 10 метров удастся уменьшить сечение плиты хотя бы на 5 см, то в наличии останутся деньги, равные по стоимости 5 кубометрам или более чем 10 тоннам бетона.

Как правильно рассчитать фундамент

Удерживающую способность определяют следующим образом:

1. Находят площадь основания;
2. Вычисляют объем бетонной плиты – перемножают между собой значения длины, ширины и высоты;
3. По справочнику устанавливают величину удельного веса железобетона данной марки и высчитывают общую массу конструкции;
4. Определяют вес дома. Вычислить величину массы можно двумя способами:
   • Первый: составляют перечень всех элементов конструкции, затем рассчитывают их объем и массу;
   • Второй: в справочниках находят числовое выражение нагрузки, которую оказывает двухэтажное здание из газобетона заданной площади.
5. Из таблиц с нормативными значениями определяют удерживающую способность грунта.
6. Сравнивают полученные значения. При выборе толщины плиты учитывают, что параметры сопротивления почвы должны быть на 20% выше.

Экономические параметры определяют таким образом:

• рассчитывают стоимость материалов;
• рассчитывают стоимость транспортировки и хранения;
• добавляют стоимость выполнения работ;
• полученную сумму умножают на коэффициенты потерь, перерасхода и пересортицы.

Какая марка бетона нужна для плитного фундамента

При изготовлении бетонной конструкции следует учесть требования, которые предъявляются не только к марке бетона, а и к способу заливки монолита.

Чтобы получить качественный фундамент, следует использовать бетоны с маркой от 300 и выше

Кроме того, следует уделить внимание заполнителям. Лучше отдавать предпочтения мелкофракционным материалам

Строители знают: чем меньше гранулы, тем легче уплотнить бетонную смесь до заданных показателей.
Чтобы монолитная плита оправдывала свое название, заливать бетон следует в один прием – без перерывов.

Если выполнить два этих условия и произвести грамотный расчет толщины плиты, фундамент простоит одну-другую сотню лет.

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

• Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
• Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
• Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
• Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.

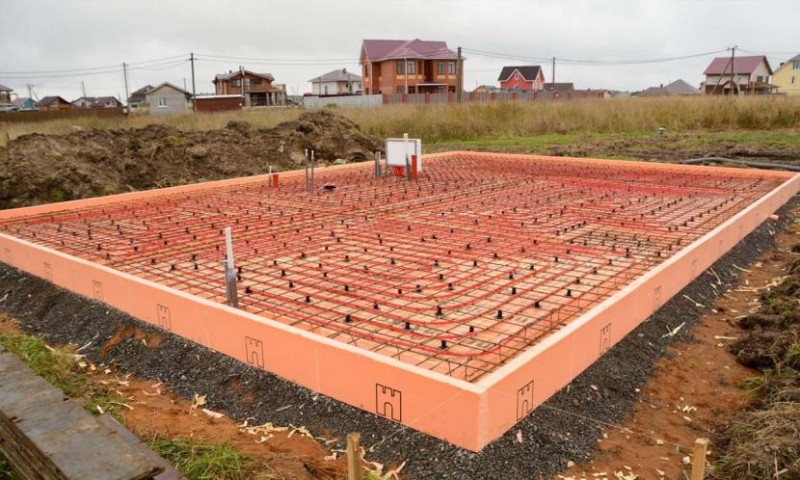

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

• Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
• Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
• Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
• Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

• Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
• Отсутствие цокольного этажа и подвального помещения»
• Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
• Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

Перечень необходимых материалов и инструментов

Прежде чем заливать бетон, необходимо подготовить ровную площадку и как следует утрамбовать её специальной машиной (виброплитой).Виброплита своими руками: (прочитать подробнее)

Перечень материалов, необходимых для устройства фундамента:

• песок средней фракции;
• щебень средней крупности;
• геотекстиль;
• пенополистирол экструзионный толщиной 100 мм;
• дренажные трубы;
• доски деревянные;
• прутья арматуры;
• проволока вязальная;
• трубы разного диаметра для инженерных коммуникаций и водяного теплого пола;
• нейлоновые хомуты;

Для работы понадобятся такие инструменты:

• совковые и штыковые лопатки;
• тачка;
• нивелир;

L-блоки облицованы плоским шифером для выкладки фундамента.

• строительный уровень;
• шуруповерт;
• нож;
• болгарка;
• виброплита;
• глубинный вибратор;
• ножовка;
• бетономешалка;
• кельма;
• защитная одежда.

Технология строительства фундамента плита

Последовательность действий на предварительном этапе:

1. Разметить участок.
2. Вырыть котлован. Глубина: 1,5 м для заглубленного фундамента, 30 см для незаглубленного.
3. Насыпать песчаную подушку, утрамбовать.
4. Уложить коммуникации, которые будут проходить под плитой.
5. Закрыть песчаный слой цементной стяжкой.
6. Уложить рулонный гидроизоляционный материал, желательно в два слоя. Для нижнего подойдет рубероид, для верхнего – плотный полиэтилен. Обеспечить герметичность стыков (пленку можно проклеить монтажным скотчем, рубероид наплавляют горелкой). Гидроизоляционный материал кладут с запасом по краям (до метра), этот запас потом закроет торцы готовой плиты.
7. Плитные фундаменты часто утепляют снизу. В качестве теплоизолятора подойдет экструдированный пенополистирол. Сверху его закрывают еще одним слоем гидроизоляции.

При возведении плитных фундаментов на пучинистых грунтах для защиты основания от разрушительного действия воды могут потребоваться специальные меры.

Устроить дренаж:

1. Вырыть колодец намного глубже котлована под фундамент.
2. Выкопать рядом с будущей плитой траншею немного глубже котлована.
3. Уложить в траншею перфорированную трубу, завернутую в фильтрующий материал.
4. По окончании работ оборудовать колодец теплоизолированной крышкой.

Устроить утепленную отмостку. Ее послойная структура:

• песчаная подушка;
• утеплитель – ЭППС или простой пенополистирол с большой плотностью, толщина от 10 см;
• гидроизоляция (рубероид, полиэтилен);
• песок или мелкий щебень 5 см;
• армированная бетонная отмостка с уклоном от фундамента. Для арматуры подойдет сетка с ячейкой до 15 см из проволоки 3 мм.

Выполнить плитный фундамент на насыпном грунте:

1. Глубина котлована 0,7. Ширина площадки – на 7-8 сантиметров больше, чем у будущей плиты.
2. Уложить геотекстиль.
3. Насыпать песчаную подушку 30 см, утрамбовать. При отсутствии виброплиты песок проливают водой и просушивают до 4 дней.
4. Насыпать слой щебня 10 см.
5. Уложить теплоизоляционный материал с высокой плотностью (например, пеноплекс), 5 см.
6. Уложить гидроизоляцию (подойдет рубероид).

Как правильно залить монолитную плиту фундамента – схема будущего основания

Проверенная на практике технология, в соответствии с которой заливается монолитная железобетонная плита, гарантирует надежность фундаментной основы

Важно в правильном порядке производить сооружение многослойной конструкции. Размышляя, как залить бетонную плиту, следует изучить порядок расположения слоев фундамента

Гарантирует надежность фундаментной основы -проверенная на практике технология

Рассмотрим, как устроена плита, начиная с уровня почвы:

• геотекстильная ткань. Укладывается на горизонтальную поверхность уплотненного грунта. Материал выполняет функцию разделительной прослойки между песчано-щебеночной подушкой и почвой;
• демпферная подушка. Сооружается из смеси песка и гравия. Подсыпка предназначена для сглаживания сдвигов грунта и выравнивания основания. Внутри массива располагаются дренажные магистрали;
• слой подбетонки. Формируется из бетонного раствора. Подбетонка позволяет спланировать поверхность и повысить нагрузочные характеристики фундаментной плиты;
• гидроизоляция. Она сдерживает проникновение грунтовой влаги к подошве основания и позволяет поддерживать требуемую концентрацию влаги в бетонном растворе;
• рассыпчатый или листовой утеплитель. Слой теплоизоляции уменьшает тепловые потери, что способствует обеспечению комфортной температуры внутри помещения;
• неразборная или составная опалубка. Опалубка возводится по контуру фундаментной плиты, придает ей необходимую форму, а также предотвращает просачивание влаги из бетона во время твердения;
• арматурная решетка. Не позволяет бетонной основе растрескиваться под воздействием нагрузок и реакции почвы. Силовой каркас продлевает срок службы фундамента;
• слой бетона. После набора эксплуатационной прочности бетон воспринимает вес строения и равномерно распределяет нагрузку по площади фундаментной поверхности.

Общие требования

Заливают бетонную смесь в опалубку или траншею после подготовки подушки и монтажа армирующего каркаса.
Если вы хотите знать, как правильно залить фундамент под дом своими руками, внимательно изучите порядок действий:

1. Первым делом проверяется консистенция бетонной смеси. Если она успела загустеть, ее разбавляют водой и повторно перемешивают до полной однородности.
2. В процессе заливки смесь необходимо утрамбовывать. Если этого не сделать, внутри монолита образуются воздушные полости. Застывший с таким дефектом бетон будет реагировать на резкие перепады температур трещинами и разрушениями. Естественно, от такого фундамента ждать необходимой прочности не стоит.

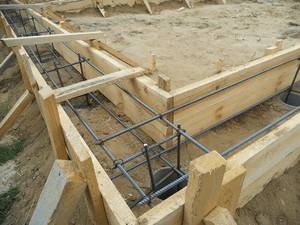

Лучше всего заливать бетон в опалубку (как сделать опалубку для фундамента правильно) за один прием. Для крупных строительных компаний это не проблема, потому что они полностью оснащены спецтехникой.

Другая картина наблюдается в частном строительстве: миксеров и бетононасосов у застройщиков нет, да и подъездные пути для тяжелой техники не всегда можно организовать. В таком случае остается один выход – заливка фундамента частями.

  Как сделать фундамент для сарая

Такой способ допускается, однако требуется соблюдение некоторых правил:

• между заливкой отдельных партий смеси в опалубку временной отрезок не должен превышать 2-х часов в теплую погоду или 4-х – в межсезонье. В таком случае швы между слоями не успевают образовываться, следовательно, прочность конструкции не пострадает;
• если намечается более долгий перерыв в работе, его придется продлить на двое – трое суток. За это время залитая порция бетона затвердеет, и нагрузка от следующей к появлению микротрещин в монолите не приведет.

После большого перерыва поверхность уже залитого бетона очищается от пыли, влаги и грязи и зачищается металлической щеткой. Это делается для обеспечения хорошего сцепления шва.

Как выбрать марку цемента

• М50 пригоден для строительства легких, вспомогательных построек (летний дом на дачном участке, гараж, хозяйственные постройки).
• F-75 понадобится, если температура зимой ниже минус 20 °С.
• Для жилых построек необходима марка не менее М200 с уровнем водонепроницаемости от 95%.

Если вы планируете заливать основание сразу, то рекомендуется весь приготовленный объем бетона использовать в один день. Если это невозможно, работы возобновляют минимум через 12 часов, после полного высыхания первого слоя. Без этого на поверхности основания образуются трещины из-за неравномерного распределения незастывшего бетона.

Цемент М400 для фундамента

Виды расположения швов

Швы в монолите могут располагаться:

• вертикально;
• под углом;
• горизонтально.

Согласно требованиям СНиП сваи и колоны могут послойно заливаться только с образованием швов, расположенных горизонтально. Ленточные фундаменты допускают присутствие и вертикально направленных швов. В таком случае арматура, расположенная горизонтально, должна связывать углы здания.

Горизонтальные швы требуют установки вертикальной арматуры в обязательном порядке. На практике монолитные ленты заливаются горизонтально ориентированными слоями, так как создание отдельных монолитных блоков более трудоемко.

Что еще можно рассчитать, имея значение толщины?

Некоторые частные застройщики следуют общепринятым рекомендациям по выбору толщины плиты и не проводят самостоятельные расчеты. Такой способ приемлем в индивидуальном домостроении, если собственник сам берет на себя ответственность за надежность возводимой конструкции.

Таким образом, зная толщину монолита, можно узнать:

• потребность в растворе;
• выбрать шаг армирования и толщину арматуры;
• посчитать количество металлопроката для вязания армирующего каркаса.

Необходимый объем бетонного раствора

Объем бетона находят по обратной формуле:

При этом нужно учитывать свойства бетона и условия его затвердевания. На практике делают запас в размере 20% от расчетного параметра.

Шаг армирования и толщина прута

Схему армирования выбирают по действующим правилам СП 63.13330.2018. Если толщина плиты не превышает 0,15 м, то армирование ведут в один слой. В противном случае армирующий каркас состоит из двух поясов, расположенных по отношению друг к другу на таком расстоянии, чтобы вокруг металлической конструкции оставался защитный слой бетона толщиной не менее 4 см.

Шаг между прутками будет от 20 до 40 см в зависимости от типа проектного сооружения:

• 20 см – для фундамента под каркасные и деревянные дома;
• 30 см – для фундамента под здания из кирпича и других тяжелых строительных материалов.

Под несущими стенами и в местах, где будут увеличена нагрузка на фундамент, шаг между арматурой целенаправленно уменьшают.

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, нужно:

• найти площадь сечения плиты;
• найти допустимую площадь сечения прута, которая будет составлять 15% от площади сечения плиты;
• вычислить суммарную площадь арматуры в одном поясе;
• используя длину плиты и шаг между прутками, найти минимальное сечение арматуры.

Количество арматуры

Количество арматуры легко рассчитать, имея перед собой схему армирования фундамента. Поочередно складывают продольные и перпендикулярные прутки, учитывают размер вертикальных перемычек и количество точек пересечения металлических стержней.

Если каркас состоит из двух поясов, то полученное значение увеличивают в двое. Как правило, арматуру продают на вес, поэтому количественный показатель нужно увеличить на плотность металла и перевести в тонны.

Плюсы и минусы плитного фундамента, сравнение с УШП

Плитный фундамент и УШП приблизительно похожи по конструкционному исполнению, но есть и значительные расхождения, в большей мере это касается утеплителя, что укладывается под фундамент, который в обычном плитном фундаменте не используется.

Чтобы определить более подходящий тип основания для вашего дома, нужно рассмотреть плюсы и минусы плитного фундамента, а затем отличия от УШП.

Преимущества плитного фундамента:

• пониженная стоимость конструкции по сравнению со шведской плитой;
• простота монтажа;
• высокие показатели прочности, так как соприкосновение с землей происходит по всей площади;
• платформа плиты общая по всему дому, поэтому деформация для нее не страшна, так как часть нагрузки будет просто передаваться на больший участок;
• возможность использовать плиту в качестве чернового покрытия для цокольного этажа;
• нет необходимости сильно углубляться в грунт, что позволяет сократить затраты на оборудование и работу;

Недостатков значительно меньше, но они тоже имеют место быть:

• необходимость дополнительного утепления пола после строительства для комфортного микроклимата в помещении;
• повышенные расходы на бетон и арматуру по сравнению с традиционными видами фундаментов;
• необходимость использование техники для заливки большого объема бетона;
• финансовая невыгодность использования плитного фундамента на участках с уклоном из-за значительного расхода бетона.

Как видно, отличие плитного фундамента от УШП заключается только в отсутствии слоя утеплителя под основанием, а также в необходимости дополнительного утепления пола такого фундамента. Данный вид фундамента хорошо подойдет для сезонных построек, а также бань, но для домов с постоянным проживанием такой фундамент стал достаточно устаревшим.

Преимущества и недостатки

Отсутствие необходимости в спецтехнике (за исключением сборного варианта);

Минимальные объемы земляных работ – достаточно будет снять лишь верхний плодородный слой;

Равномерность распределения нагрузок;

Расширение возможностей в плане строительства коттеджей на сложных по структуре грунтах;

Простота работ – плитный фундамент своими руками можно сделать даже в одиночку.

У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.

Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два

На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей. Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.). Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.

Ограничения по ровности поверхности участка;

Отсутствие возможности обустроить подвал или погреб;

Сложности с прокладкой коммуникаций;

Высокая материалоемкость и смета устройства.

Одна из основных проблем такого монолитного основания – это коммуникации. Водопровод и канализация для дома должны быть запроектированы заранее. Все трубы необходимо проложить до начала заливки бетона. Потом разбивать монолит сложно и нельзя. Плюс на косогоре такой фундамент своими руками либо с привлечением профессиональных строителей устроить не получится. Для него нужна ровная площадка.

Как правильно заливается каркас?

После обустройства опалубки и армирующего каркаса можно приступать непосредственно к заливке бетонной смеси. Материал следует заливать по направлению от угловых зон к центральным точкам опалубки.

Подачу бетона следует осуществлять с помощью спецтехники – автомобильной бетономешалки. При ручном приготовлении материала потребуется много времени и трудовых ресурсов.

В процессе заливки цементно-песчаной смеси также рекомендуется использовать глубинные вибраторы. Применение такого оборудования позволит удалить воздушные пузыри из состава, тем самым повысить его прочность и снизить риск преждевременного разрушения.

Что нужно для самостоятельной работы?

Поэтому замешивать материал в обычных ведрах или металлических корытах нецелесообразно, в этом случае создание фундамента затянется на несколько дней.

Целесообразно использовать бетономешалку подходящего размера, по возможности следует арендовать соответствующую спецтехнику (бетононасос).

Как выровнять фундаментное основание?

Поверхность ленточного основания после заливки должна быть идеально ровной, в противном случае возникнут трудности при дальнейшем возведении стен и появятся нежелательные перекосы. Боковые части фундамента, выступающие над землей, при правильном создании опалубки выравнивать не нужно.

В процессе выравнивания бетонной ленты необходимо с помощью водяного или лазерного уровня определить высшие и низшие точки ее поверхности. Затем по ее периметру выставляется горизонтальная опалубка (дощатая или металлическая).

Ее необходимо надежно закрепить в неподвижном положении, чтобы каркас не смещался при последующем выполнении работ.

На внутренних сторонах опалубки нужно сделать разметку и нанести горизонтальные линии, отмеренные с помощью лазерного или жидкостного уровня. Далее по размеченным линиям выполняется заполнение опалубки свежим бетоном.

Сколько времени необходимо для полного затвердевания?

Длительность процесса зависит от марки материала и процентного содержания воды в нем, которое может значительно отличаться для бетонных смесей разных классов прочности.

Также на время затвердевания влияет температура окружающей среды и влажность воздуха. При +30 °C набор прочности происходит почти в 2 раза быстрее, чем при +5 °C.

В среднем бетонная смесь затвердевает через 20-30 суток. Процесс может быть ускорен путем применения различных технологий подогрева бетона.

К металлической арматуре прикладывают определенное напряжение, при прохождении тока металл выделяет тепло и ускоряет затвердевание бетонной смеси.
