Изготовление гидравлических дровоколов своими руками

Лучшие приспособления вертикального типа

Аппарат имеет компактные размеры и не займет много места. Его можно разместить в маленьком помещении. Однако, во время эксплуатации необходимо строго соблюдать технику безопасности. Пенек должен ровно устанавливаться на рабочую поверхность.

Нылгинский механический завод СДК-1

Каркас изделия имеет внушительные размеры. Это дает возможность расщеплять на станке большие бревна, крупные пеньки и бруски. Ременная передача приводит в движение конический бур, который разрывает подаваемые заготовки на части. Многие пользователи сами модернизируют агрегат. Для этого они улучшают инерцию и снижают нагрузку на двигатель. К ступице прикрепляется автомобильное колесо. Оно выполняет функцию маховика.

К широкому корпусу прикреплены мощные ножки. Они добавляют устойчивость на ровной поверхности. Основание покрыто качественной краской, которая защитит металлическую поверхность от коррозии и обеспечит продолжительный срок службы изделия. Агрегат подойдет для быстрой заготовки дров на зиму. Он быстро расщепит пеньки и чурки на поленья нужного размера.

дровокол Нылгинский механический завод СДК-
Достоинства:

• простота сборки и долговечность;
• достаточная мощность;
• удобство в эксплуатации;
• широкая станина.

Недостатки:

высокая стоимость.

Champion LSV6000

Аппарат оснащен регулировкой положения станины, которую можно менять в зависимости от размера поленьев. Функция обеспечивает высокую производительность дровокола. На станке удобно работать, поскольку он содержит минимальное число элементов управления.

Объемный каркас оснащен ножками, которые гарантируют устойчивость конструкции во время эксплуатации. Рукоятки не проскальзывают в руках. Агрегат оснащен колесами внушительного диаметра, что обеспечивает легкое перемещение конструкции с одного места на другое.

Основание выполнено из прочного железа, которое устойчиво к деформации. Это дает гарантию долгого срока службы изделия. На станке можно расщеплять заготовки длиной до 107 см. Он подойдет для масштабных заготовительных работ.

дровокол Champion LSV6000
Достоинства:

• достаточная мощность силового агрегата;
• аппарат удобно передвигать по территории;
• каркас выполнен из прочной стали, что обеспечивает долгий срок службы.

Недостатки:

очень шумная работа.

Greenween GW-DR1-T

Стальной корпус обработан специальной краской, которая устойчива к воздействию влаги и перепаду температур. Покрытие защитит металл от появления очагов коррозии. Изделие можно эксплуатировать в любых условиях. Оно имеет маленькие размеры (350х280х280 мм). Для хранения и перевозки в комплекте идет специальный чехол, сделанный в виде тубуса.

В станок можно подавать заготовки длиной не более 450 мм. На каркасе имеются отверстия, с помощью которых аппарат можно закреплять для более безопасной эксплуатации. Все режущие элементы двигаются. Ограничительный круг помогает во время работы. Все это дает возможность аккуратно расщеплять пеньки. Агрегат идеально подойдет для заготовки дров на даче или загородном доме.

дровокол Greenween GW-DR1-T
Достоинства:

• станок легко транспортируется;
• обладает высокой безопасностью;
• имеются дополнительные отверстия для крепления к поверхности;
• долгий срок эксплуатации.

Недостатки:

неустойчивость бревен.

Kolundrov «Стилет»

Принцип действия станка основан на концентрации ударной силы в одном месте. Во время работы снижена нагрузка на позвоночник и поясницу пользователя. Человек может долгое время колоть дрова без усталости. Агрегат разъединяет подаваемую заготовку на 4 части. Конструкция сделана таким образом, что защитит работника от травмирования. Верхнее кольцо аппарата предотвратит разброс колотых поленьев. Также оно защищает острые ножи от случайных механических повреждений.

Дровокол имеет небольшой вес. Сделано устройство из железа марки Ст3. Оно имеет антикоррозийное покрытие, которое состоит из 8 слоев. Аппарат оснащен уникальной системой клиньев, которые разъединяют на секции сырые пеньки с большими сучками. Лезвия заточены очень остро. Каркас выполнен монолитно, поэтому обладает большим сроком службы. Ломаться практически нечему. Ударно-инерционная система позволяет разрывать древесину любых пород деревьев.

дровокол Kolundrov «Стилет»
Достоинства:

• ручки имеют покрытие, которое плохо скользит;
• небольшая масса;
• качественная защитная краска и высокая прочность конструкции.

Недостатки:

быстрый износ рабочей прокладки.

Характеристики колуна

В качестве рабочего органа у электрического дровокола используется топор-колун, который изготавливается из прочного и износоустойчивого металла. В зависимости от своей разновидности такой колун дровокола может быть как простым одногранным, так и выполняться в форме креста, позволяя раскалывать чушки сразу на четыре части.

Наибольшей популярностью сегодня пользуются модификации электрических дровоколов с делителем, который позволяет раскалывать бревна сразу на четыре части, что в последующем избавляет от необходимости дополнительно обрабатывать поленья, а дачник или владелец частного дома сразу после раскалывания заготовок может использовать дрова для топки печи.

Критерии выбора качественного инструмента

Решение о покупке всегда должно быть ориентировано на условия, в которых планируется его эксплуатация. Среди ключевых показателей следует отметить:

• усилие, приложение которого необходимо, чтобы разделить бревно на несколько частей;
• параметры закладного места, необходимого для размещения заготовки;
• производительность оборудования.

Когда предполагается использовать инструмент исключительно в быту, то подойдут разновидности с усилием, не превышающим пяти тонн. У них небольшая цена, к тому же компактные размеры, слишком много места для хранения не потребуется.

Модели с производительностью до 7 тонн приобретают для нужд коммунального хозяйства, котельных.

Крупногабаритные модели могут обладать производительностью до 25 тонн. Их целесообразно использовать исключительно на крупных лесозаготовительных предприятиях.

Определяясь с необходимой моделью, обязательно нужно уделять внимание существованию особых функций. Полезно иметь автономную подачу или автоматическую торцовку имеющихся заготовок

Существует ряд особенностей, который могут максимально упростить применение этих инструментов в домашних условиях. К ним следует отнести:

1. Дополнение в виде насадок с различным количеством резцов или ножей. При наличии такой функции возникает возможность разделять чурки за один проход.
2. Регулирование базового инструмента по его высоте.
3. Функционирование системы безопасности при взаимодействии с оборудованием. Например, дровокол не начинает работу, пока не нажаты сразу оба рычага. Требуется задействовать две руки, что исключает вероятность попадания конечности в опасную зону. Риск получения травмы стремится к нулю, но при этом появляются дополнительные сложности.

При выборе надежного и качественного инструмента рекомендуется обратить внимание на следующие рекомендации:

1. Когда потребность в дровах возникает исключительно для мангала или бани, обойтись можно ручным дровоколом. По сравнению с колуном для работы потребуется значительно меньше физических затрат, например, чтобы разделить на четыре части бревно внушительных размеров, достаточно пары ударов. К тому же ручным дровоколом можно эффективно работать, если отсутствует возможность подключиться к электрической сети.
2. При необходимости осуществить заготовку дров на зиму следует отдать предпочтение одной из электрических моделей. Они приводятся в действия с помощью специального двигателя, от оператора требуется только верно установить бревна и нажать на кнопку «Пуск». Даже при минимальной мощности с легкостью раскалываются большие и сучковатые бревна. Если бревна большие, следует предусмотреть, чтобы мощность электродвигателя была максимальной.
3. Если работать предстоит долго, большим подспорьем станет функция регулировки станины по высоте. С ее помощью удастся выбрать максимально удобное положение при работе. Например, заготовкой дров можно будет заниматься не только стоя, но и сидя.

1. При выборе дровокола обязательно следует учитывать размеры бревен, которые предстоит раскалывать. Их толщина при этом не имеет такого принципиального значения, потому что даже при превышении максимально допустимого размера бревно можно будет расколоть, поворачивая, за несколько раз.
2. Если появляется необходимость перемещать электрический дровокол, для этого, чаще всего, используют колеса. Если к инструменту полагается еще и удобная ручка, никаких проблем с этим не возникает, даже если устройство весит несколько десятков килограммов. Поэтому постоянного места дислокации ему не требуется.

Это основные моменты, на которые нужно обратить внимание при выборе дровокола

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Итак, этап первый

1. Нужно определиться с толкающим усилием, которое должен развивать шток гидроцилиндра. Здесь все зависит от того, какие дрова преобладают в вашей местности и на сколько частей будет раскалываться полено за один ход.

2. Так же нужно определиться с длиной рабочего хода штока гидроцилиндра.

3. Нужно определиться со временем, за которое выдвигается шток гидроцилиндра на полный ход.

Для простоты расчетов, возьмем необходимое толкающее усилие 10 тонн, а длину хода штока гидроцилиндра около 500мм. Будем подбирать стандартный гидроцилиндр, выпускающийся серийно. Это будет гораздо дешевле, чем изготовить гидроцилиндр на заказ.

Для расчета размеров гидроцилиндра , перейдем на страницу с калькулятором гидравлики .

Вводим в поле «Необходимое усилие. « значение 100 000 , а в поле «Рабочее давление» значение 16 . Здесь нужно заметить, что большинство стандартных гидроцилиндров имеют рабочее давление 16 мПа, поэтому вводим именно это значение. Получаем результат: необходим гидроцилиндр с поршнем диаметром 89,2 мм. Округляем в большую сторону до 90мм.

Наиболее подходящий серийный гидроцилиндр, с поршнем 90мм, это ЦГ 90х50х510 с ходом штока 510мм.

Время полного выдвижения штока возьмем, к примеру, 5 секунд.

Общее описание

Среди небольшого ассортимента техники этого типа лидирующую позицию занимает дровокол «Горыныч». Его главной отличительной чертой является надежность, высокая производительность и большой срок эксплуатации. Мощный и основанный на гидравлике агрегат оснащается мотором и имеет хорошо оснащенное рабочее место. Главным элементом конструкции является закаленный нож, который легко разделяет бревна на более мелкие фрагменты. А также в конструкции стоит металлическая рама, отвечающая необходимым требованиям прочности, именно на нее крепится двигатель.

Использование дровокола позволяет автоматизировать процесс заготовки дров и упростить его до максимума. Пользователь с таким агрегатом экономит силы и время.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник https://www.sense-life.com/hands/drovokol.php

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.

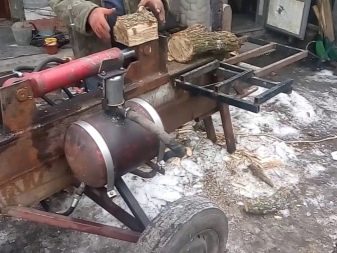

Примерные затраты на самостоятельное изготовление

Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.

1. Двигатель Лифан 13 л. с. — 14 300;
2. Гидроцилиндр 100/40/61 — 10 420;
3. Гидрораспределитель — 3 510;
4. НШ32 — 1 610;
5. Привод НШ от МАЗа — 3 960;
6. Ступицы с колесами от ВАЗ — 1 500;
7. Шкив на двигатель — 1 000;
8. Ремни клиновидные — 830;
9. Масло гидравлическое 40л. — 2 600;
10. РВД + муфты — 2 500;
11. Фланцы к НШ — 440;
12. Металл для ножей — 1 000;
13. Металл для всего остального — 4 000;
14. Болты, гайки, шайбы и т. п. — 640;
15. Масло в движок — 380;
16. Шланг резиновый + хомутки —300;
17. Краска — 630;
18. Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
19. Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
20. Кисти для покраски — 100.

Итого: 51 470 руб.

К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.

В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Самостоятельное производство дровокола

Изготовление механического колуна для дров своими руками на пружинном механизме — несложная задача, особенно если человек имеет начальный опыт работы со сваркой. Хотя, с другой стороны, можно использовать и болтовые соединения. В этом случае из инструментов понадобится болгарка и дрель. Ими работать нетрудно, поэтому даже без предыдущего опыта изготовить дровокол не составит труда.

Конструкция колуна может быть любой, главное — её мощность, качество производства и устойчивость. Но перед началом производства необходимо сделать правильные расчёты и подготовить чертежи. Колун для дров своими руками в этом случае сделать несложно даже начинающему мастеру, причём качество будет довольно хорошим.

Важно вычислить, какой будет оптимальная длина рычага по соотношению к грузу на лезвии. Важно также придерживаться правильного расположения пружины и шарнира, расстояния между ними

Если неправильно рассчитать размеры конструкции, то изделие не будет в полной мере выполнять своей функции. К примеру, колун может быть очень слабым, поэтому нужно будет прикладывать много усилий. Принцип работы понять несложно. Чем дальше будет фиксироваться пружина от шарнира, тем большей мощностью колун будет обладать, но при этом длина рычага должна равносильно увеличиваться. Нужно найти идеальное место, где и пружина будет иметь достаточную силу, и не будет тяжело впоследствии поднимать рычаг и натягивать пружину.

Для производства простого рычажного дровокола можно использовать подручные материалы:

• амортизирующая пружина от легкового автомобиля (ВАЗ или подобные);
• готовое лезвие для колуна или заготовка из стали для самостоятельного производства;
• труба, диаметр которой совпадает с диаметром пружины;
• стальные трубы, профили и другой металлопрокат для изготовления рамы.

Дровокол конусный резьбовой:

Для изготовления шарниров необязательно использовать механизм на подшипниках. Сама конструкция получается довольно массивной, поэтому достаточно обыкновенного вала и втулки. Такие же механизмы устанавливаются в качестве петель на ворота.

Процесс изготовления тоже несложен. В каждом отдельном случае необходимо опираться на подготовленные расчёты и чертежи, а они могут быть разными. Все действия необходимо совершать в такой последовательности:

• отмерить и обрезать с помощью болгарки элементы рамы;
• собрать раму с помощью сварных швов или болтового соединения;
• изготовляются чаши и устанавливается пружина;
• на последнем этапе прикрепляется груз и лезвие колуна.

Если конструкция выйдет не очень устойчивой, то к нижней части привариваются дополнительно трубы для увеличения опорной площади.

Правильный колун своими руками:

Главное, придерживаться общих рекомендаций по изготовлению и следовать чертежу. Для более простого варианта можно сделать колун в форме топора, но с удлинённой ручкой и тяжёлой режущей частью. Даже самая примитивная модель поможет хозяину в заготовке дров на зиму.

Инструкции по изготовлению

Прежде чем начинать работать, следует собрать чертежи, находятся они во Всемирной паутине. Схему по сборке агрегата следует тщательно проработать, в этом деле не может быть мелочей.

Сделать работу по созданию гидравлического дровокола можно в гараже. Гидросистема б/у берётся от экскаватора или трактора. Производительность зависит от объёма заготовки и какой будет раскол бревна, также немаловажную роль играет усилие, затрачиваемое на расщеп:

• 220 мм – 2 тс;
• прямой слой – 2,8 тс;
• 240 мм – 2,5 тс;
• 320 мм на 4 части – 4 тс;
• 320 мм на 8 – частей 5 тс;
• 420 мм на 8 частей – 6 тс.

Сила гидронасоса зависит от скорости подачи (в среднем 4,4 мм). После того как посчитаны основные параметры, следует озаботиться такой темой, как поиск движка. Силовая установка должна выбираться с запасом более, чем на 20%. Также следует выбирать фурнитуру, которая должна быть достаточно надёжна:

• трубки и шланги;
• кран;
• задвижки.

Колун – это элемент очень важный, он должен быть соответствующим образом заточен под углом 45 градусов. Делается колун из калёного металла, чтобы избежать излишней деформации. Резаки также должны быть твёрдыми. Бревно сначала «встречается» с вертикальным резаком, он заточен на прямой клин (с соблюдением симметрии). Резак, расположенный в горизонтальной плоскости, монтируется на заднем плане, на расстоянии 20 мм, он «ложится» на верхний косой клин.

Прямоугольный резак монтируется внизу, его высота – 4 мм, инструмент выступает не более чем на 3 мм. Такой монтаж даст возможность работать с деревянными заготовками повышенной сложности. Углы затачиваются так:

• вертикальный резак для мягких пород дерева – 18 градусов (3 размера резака);
• для плотных пород деревьев (включая берёзу) – 16 градусов (3,7 толщины ножа);
• резаки в горизонтальной плоскости – 17 градусов;
• накалыватель обладает углом наклона не более 25 градусов (минимальный уровень 22 гр., размер резака 2,5).

При проектировании и создании чертежа определяют в первую очередь функционал самодельного станка. Для работ по дому достаточно гидравлического дровокола вертикальной конструкции. Производительность таких станков небольшая, но они отличаются небольшими размерами и просты в устройстве. Затем следует подумать о приводе: бензиновый двигатель мобилен, но электрический движок более «чистый», не так громко «шумит».

Дальше важно озаботиться темой создания механического домкрата — он будет нужен, чтобы двигать массивные заготовки. Домкрат монтируется на поперечине, которая делается буквой Т, крепится она в нижней части рамы

Инструмент позволительно сделать в таком виде клинового устройства. В этом блоке также присутствует центровочный агрегат, он задаёт движение вертикально оси бедующего раскола. Для этого по оси заготовки делается метка – отверстие, через которую клиновое устройство будет входить в заготовку под углом 90 градусов по отношению к нижнему блоку. Устройство будет обеспечивать раскол заготовки с минимальными энергетическими затратами. При этом увеличивается качество скола, уменьшаются энергетические затраты, а значит и расход топлива.

Для горизонтального устройства гидропривода можно использовать автомобильный домкрат

При его монтаже важно правильно соединить шланги. В этом случае устройство монтируется на колёсную раму

При раскачивании рукоятка из домкрата действует на торец заготовки. Противоположный торец входит в материал и рассекает его.

Если давление сбавляется в гидросистеме домкрата, возвратные устройства в виде пружины (с двух боков), возвращают его в первоначальное положение. Если использовать другой нож, Х формата, то производительность может возрасти на 100%. Поставив дополнительно насосный агрегат, скорость работы возрастёт ещё процентов на 50. Насосный агрегат имеет такие узлы:

• гидроцилиндр;
• ёмкость для масла;
• насос НШ 34 или НШ 52.

Таким образом, необходимо будет сделать выбор. Гидравлический дровокол более громоздкий. Вертикальный гидравлический дровокол более габаритный, но он имеет и большую мощность. Также надо будет определиться, какая модель предпочтительнее — чаще используют конструкцию, когда резак находится в стационарном положении, а заготовка подаётся на него. Иногда используют и другой принцип, когда резак «входит» в заготовку.

О том, как изготовить гидравлический дровокол своими руками, смотрите в следующем видео.

Процесс изготовления дровокола

По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.

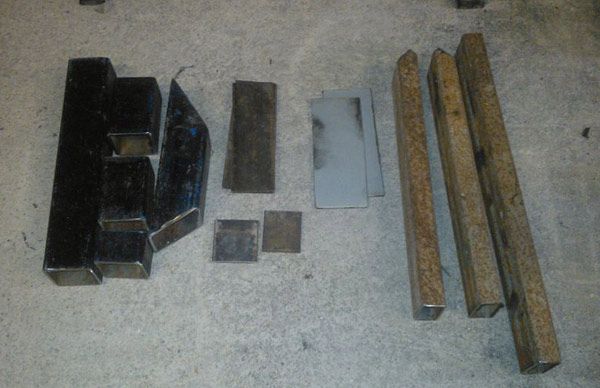

С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Предварительная стыковка фрагментов, чтобы уточнить правильность предварительных расчетов и проектирования.

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.

При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

Производится примерка домкрата по месту его будущего расположения.

Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

Сначала изделие покрывают грунтовкой.

В дальнейшем окрашивается черной краской.

Производится сборка дровокола.

Затем выполняется его монтаж на стену.

Устанавливается на станине полено. Увеличивая давление на домкрате, добиваются его раскалывания.

Видео: гидравлический дровокол своими руками.

Устройство на базе автомобильного гидравлического домкрата готово к использованию. Оно простое по устройству и надежное в эксплуатации. Прослужит не один год.

Republished by Blog Post Promoter

Как выбрать дровокол?

Исходными пунктами выбора подходящей модели промышленного исполнения являются:

1. Давление, создаваемое на торец расщепляемого полена. В зависимости от модели агрегата это давление варьируется в пределах 100…200 бар, что в пересчёте на усилие даёт примерно 60…80 кН. Специалисты полагают, что таких расчётных параметров вполне достаточно для того, чтобы колоть поленья из обычной древесины диаметром 45…50 мм (дуб, секвойя, граб и т. п. экзотика, понятно, исключаются).
2. Рабочий ход поршня. Обычно производители предусматривают рабочее перемещение поршня (к штоку которого присоединяется клин) в пределах 200…400 мм, при двухскоростном приводе: на прямой ход 30…80 мм/с, на возвратный 100…150 мм/с.
3. Тип привода. Зависит от конкретных условий пользователя. При нестабильности подачи электроэнергии лучше ориентироваться на бензиновые или даже дизельные двигатели. Потребляемая мощность, в зависимости от типа насосной установки, составляет 2…4 кВт.
4. Дополнительные опции, важнейшими из которых считаются мобильность установки, настройка высоты раскалываемой заготовки, наличие гидрораспределителя (позволяет снизить затраты электроэнергии при возвратном перемещении штока), а также принцип управления (вариант с двумя рычагами безопаснее, поскольку руки оператора находятся вне рабочей зоны).

Важным компонентом выбора является и цена гидравлического дровокола. Рынок предложений обширен, начиная от агрегатов отечественного производства, цена на которые стартует от 100000…140000 руб, до гидравлических колунов импортного производства (котируются изделия от торговых марок Sple, Lancman), стоимость которых достигает 280000 руб. Об особо навороченных моделях здесь не упоминается, поскольку они ориентированы на промышленного пользователя.
