Как сделать дренаж участка своими руками: пошаговая инструкция

Виды дренажа

В зависимости от типа грунта и конфигурации здания для отвода воды от фундамента выполняют пристенный или кольцевой дренаж.

У пристенного и кольцевого дренажа отличаются только схемы исполнения, задача у них одна — защита фундамента от избытка влаги

Пристенный дренаж

Вода камень точит, а фундамент — и подавно. Глинистые почвы и суглинки почти не пропускают воду. Для принудительного отвода воды от дома используют пристенный дренаж. Устройство дренажной системы следует проводить параллельно с возведением фундамента. Если начать делать дренаж после завершения строительства дома, могут просесть стены и появиться трещины.

Трубы пристенного дренажа следует укладывать глубже основания фундамента

Для расчёта пристенного дренажа нужно определить длину и уклон траншей. Уклон должен быть не менее 1% от длины дренажной канавы. Например, при общей длине дренажного канала в 35 метров разница между самой высокой и самой низкой его точками должна составлять минимум 35 см. Дренажная система обычно закладывается на расстоянии от 50 см до одного метра до фундамента.

Кольцевой дренаж

При строительстве на песчаных почвах, хорошо пропускающих воду, в прокладке пристенного дренажа нет необходимости, поэтому используется кольцевой (глубинный, траншейный) дренаж. Можно сделать глубинную систему для нескольких домов, стоящих рядом. Монтаж нужно проводить на расстоянии не меньше метра от фундамента, чтобы избежать проседания стен (при более близком расположении траншеи давление здания на песчаную почву грозит проседаниями). Трубы укладывают на 50 см ниже уровня фундамента (требования СНиП).

Чтобы избежать проседания фундамента, кольцевой дренаж выполняют на расстоянии не менее одного метра от дома

Пластовый дренаж

При сложных гидрогеологических условиях необходимо делать пластовый дренаж. Он используется, если имеется большой водоносный пласт, напорные грунтовые воды, или если другие дренажные системы не справляются с понижением уровня подземных вод. На начальном этапе строительства выкапывается котлован, превышающий габариты фундамента, и засыпается одним или двумя слоями дренажной смеси. Для большого здания при близких грунтовых водах стоит делать двухслойный дренаж из щебня толщиной 15–20 см и песка толщиной 10 см с отсыпанием по откосу котлована. Если существует опасность повышения подземных вод, можно проложить дренажную трубу под основанием здания. Однослойный дренаж делают из щебня или гравия толщиной не менее 30 см.

Другие дренажные системы эффективнее, но пластовый дренаж охватывает большую площадь и направляет водяные потоки к отводным трубам, увеличивая эффективность систем.

Пластовый дренаж делается при высоком уровне грунтовых вод на участке строительства

Инструменты и материалы

Для организации дренажной системы вокруг построенного дома нужны будут инструменты: лопата и уровень. В некоторых случаях пригодится клеевой пистолет. Список же материалов нужен немного больший.

Для обустройства дренажа понадобится геотекстиль, плотность которого не должна быть меньше 160 микрон, а ширину лучше выбрать 2 метра. Потребуется дренажная труба диаметром 110 или 160 мм и соединительная муфта. Здесь лучше не экономить и взять двухслойную глубинную трубу. Для организации колодца нужны будут трубка, днище и крышка. В качестве наполнителя лучше выбрать щебень из гранита, также потребуется речной песок.

Виды дренажных систем

Наиболее распространены и чаще всего встречаются дренажные системы четырёх видов:

1. Открытая дренажная система. Это обычная канава шириной около полуметра, глубиной до 70 см. Подобная система используется крайне редко, несмотря на её экономичность и простоту сооружения. Непопулярна она из-за того, что малопривлекательна с виду и негигиенична.
2. Засыпной тип дренажа. Это такая же канава, но облагороженная. Выкопанный ров заполняется наполнителем. Это может быть битый кирпич, щебень и похожий материал крупной фракции. Сверху наполнитель покрывается дёрном, что делает дренажную систему незаметной.

Главный плюс засыпного дренажа — долговечность. Но система имеет и существенный недостаток — в случае зарастания илом прочистить её невозможно. Предупредить проблему и продлить период службы можно путём исключения контакта наполнителя и грунта. Для этой цели перед тем, как насыпать наполнитель, в траншею укладывается геотекстиль.

1. Закрытая дренажная система. Она состоит из специальных перфорированных труб, закопанных под дорожками. Эта конструкция наиболее эффективна. В это же время постройка системы трудоёмкая и затратная.
2. Пристенный дренаж. Подобная система монтируется тогда, когда в строящемся здании предусмотрен цокольный этаж. Он сооружается обычно в момент закладки фундамента будущего строения. Пристенный дренаж предусматривает закладку дренажных труб в котлован, предназначенный для фундамента. Таким образом, подобный вид дренажа не требует дополнительного времени и средств на своё обустройство.

Что такое дрены и для чего нужны

Комплекс труб и колодцев

Дрены или трубы водоотведения используются для осушения местности от избыточной влаги, грунтовых или почвенных вод. Система дрен образует дренаж – комплекс труб, которые способствуют сохранению качества почвы, стабильности технических и жилых построек.

Воду в поверхностных слоях грунта или под фундаментом здания на дачном участке необходимо отводить, чтобы:

• Садовое здание не «покосилось», его фундамент не просел
• На площадках и дорожках не оставались лужи из-за застоя воды
• Не произошло подтопления подвалов и цокольных этажей
• Избежать появления грибков на стенах строений из-за чрезмерной сырости
• Не допустить разрушения несущих частей здания или отдельных элементов конструкций под воздействием солей и агрессивных химических соединений, содержащихся в воде
• Предотвратить переувлажнение и промерзание грунта в зимний период, что негативно отразится на всхожести, цветении и плодоношении садовых культур
• Избежать вымывания плодородного слоя почвы на садовых участках с уклоном

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Продление срока службы дренажа

Дренажная система засыпного типа способна эффективно функционировать 5-7 лет, когда как глубинная и открытая осушительные конструкции с качественными трубами позволяют забыть о проблеме переувлажнения на 50 лет. Но это возможно при условии периодического обслуживания сети.

Выделяют 4 правила по уходу за системой.

1. На участке, где расположены трубы, не должна проезжать крупногабаритная техника – дорогу для нее следует прокладывать отдельно.
2. Регулярное рыхление земли улучшит ее водопроницаемость, что обеспечит хорошую работу системы.
3. Раз в 2-3 года следует производить промывку труб под сильным напором воды, очищая их от частиц глины, ржавчины.
4. Земляные работы по монтажу следует проводить на влажной земле.

Выполняя простые советы, можно продлить срок службы оборудования и избежать ремонта.

Советы по выбору

Для глубинного дренажа наиболее востребованы в гражданском строительстве двухслойные гофрированные трубы из полимерных материалов с дополнительной фильтрующей оболочкой. И такой же профиль, но без обмотки из геотекстиля, используют для обустройства ливневой канализации закрытого типа.

Внутренние стенки имеют гладкую поверхность, что обеспечивает высокую самоочищаемость и не создает предпосылок для заиливания горизонтальной части системы дренажа.

Для прокладки на участках с обычным режимом эксплуатации (отмостка, газоны, пешеходные дорожки) достаточно кольцевой жесткости класса SN4, SN8.

Наглядно про выбор дренажных труб смотрите в следующем видео:

Заключение

От правильно спроектированной и смонтированной системы глубинного дренажа и ливневой канализации зависит долговечность и прочность фундамента, отсутствие воды в подвале в сезон дождей и таяния снега, нормальная увлажненность участка и «здоровье» зеленых насаждений. Поэтому водоотведением и дренажем должны заниматься специалисты.

Ошибки, которые допускаются при самостоятельном выполнении дренажа

Устройство дренажной системы без участия специалистов часто сопровождается совершением следующих ошибок:

• Использование пристенной дренажной системы для обеспечения отвода излишней влаги на участках с высоким уровнем грунтовых вод;
• Использование трубопровода в фильтрах геотекстильного типа на участках с глиняной почвой, что в конце концов приведет к их засорению;
• Применение уровней во время укладки трубопровода;
• Монтаж ливнесточных колодцев там, где следует устанавливать дренажные;

Самой распространенной ошибкой является установка одной дренажной системы вокруг дома. Как показывает практика, этого слишком мало. Необходимо обязательно производить монтаж системы водостока, которая будет отводить воду с крыши здания в специальный колодец.

Также, следует избегать использования для дренажа и ливневки вокруг дома одного трубопровода, так как дренаж не будет справляться со своими функциями во время дождей, что приведет к затоплению участка. Переувлажнение почвы около фундамента может привести к ее пучению во время морозов, что в свою очередь окажет пагубное влияние на основание дома, вплоть до полного разрушения.

Пучение почвы – одна из серьезных причин ведущих к разрушению домаИсточник martand.ru

Для изготовления ливневки используются канализационные трубы оранжевой расцветки (предназначены для почвы) и специальных колодцев, где будет скапливаться избытки воды, которыми впоследствии можно поливать растительность.

Приемные колодцы

Емкости для воды при обустройстве пластового дренажа располагают обычно на расстоянии примерно в 1-3 м от фундамента здания. Выкапывать в данном случае полагается глубокие колодцы. Расстояние от точки входа выводной трубы до дна такого приемника не должно быть меньше 1 м.

Монтируют колодцы при обустройстве пластового дренажа обычно с использование бетонных или пластиковых колец. Ширину и глубину ямы под приемник выбирают таким образом, чтобы эти элементы в последующем установились в нее свободно. При использовании бетонных колец по окружности колодца оставляют свободное пространство в 20-30 см.

Перед установкой колодца на дно ямы насыпают слой щебня толщиной в 30 см. В данном случае дренажный материал также тщательно утрамбовывают. На заключительном этапе обустройства приемника в кольца вводят собственно сами дренажные трубы. Далее заполняют щебнем пространство между стенками колодца и ямы. При использовании приемника такой конструкции поступающие из-под дома воды отводятся в почвенные слои.

Основы создания проекта

Проектирование является начальной стадией при выполнении любой работы. Это напрямую относится и к созданию дренажной системы.

Схема пристенного дренажа.

При проектировании дренажной системы учитываются такие факторы:

• уровень устойчивости пород грунта к процессу вымывания частиц;
• показатель проницаемости отдельных пород;
• наличие тектонических нарушений на участке;
• состав грунтовых вод;
• местонахождение источников, подпитывающих грунтовые воды, и их интенсивность.

План дренажа должен соответствовать положениям действующих нормативных документов. Основными требованиями при являются:

• размер уклона от верхней точки трубопровода до водосборных сооружений составляет 0,5-0,7 %;
• наличие элементов, которые контролируют функционирование системы и осуществляют ее промывку;
• дно трубы располагается на 20 см ниже уровня залегания фундамента (при близком нахождении дренажа от дома)

По возможности план должен включать установку ревизионных колодцев. Их следует установить в местах поворотов трубы.

Другие элементы дренажной системы

К дренажной системе кроме слоя сыпучих материалов стоит также отнести:

• дренажные отверстия самой емкости;
• разрыхляющие добавки к субстрату, которые придают ему легкую рыхлую текстуру, не дают почве чрезмерно уплотняться.

Они функционируют в одной системе и одинаково важны для обеспечения оптимальных условий. При выращивании на гидропонике дренаж полностью заменяет субстрат для выращивания, фактически вся технология является дренажной.

Но даже на гидропонике дренажные отверстия емкости не утрачивают своего значения, ведь и при идеальном дренажном слое недостаточный отток воды из самой емкости сведет на нет все усилия.

В горшках и разнообразных кашпо, сколь бы привлекательными и стильными они не были, обязательно должно быть хотя бы одно дренажное отверстие. Но обычно оптимальный размер и количество отверстий подбирают для каждого растения и каждой емкости индивидуально

В пластиковых или полимерных горшках отверстия легко проделать самостоятельно, а вот при покупке керамических и терракотовых горшков нужно оценивать дренажные способности горшков более внимательно. Для любого контейнера для комнатных растений необходимы такие дренажные отверстия, которые позволят воде свободно стекать, не будут забиваться почвой и корнями, но и не дадут субстрату и фрагментам дренажа выпадать из горшка.

Минимальные размеры для отверстий для стока воды — от 0,5 см. Отверстия больше 1 см нужно прикрывать сеткой. А вот количество подобрать сложнее: для высоких емкостей нужны от 5 равномерно распределенных отверстий, которые позволят почве просыхать равномерно в нижней части, а для широких и невысоких горшков достаточно одного крупного отверстия. Для орхидей и других эпифитов выбирают «дырявые» горшки, с многочисленными отверстиями на дне и стенках.

В дне горшка проделайте отверстия для стока воды. purple sproutВыложите необходимый слой дренажа. purple sproutЗаполните оставшийся объем горшка грунтом. purple sprout

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.

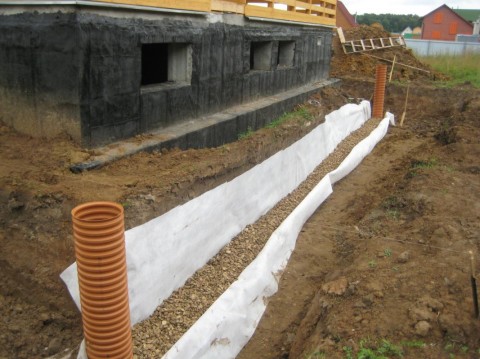

  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Как определить уровень залегания грунтовых вод

Уровень залегания грунтовых вод

Перед приобретением земли или проектированием жилого строения на ней нужно изучить участок на предмет глубины залегания подземных вод.

Для этого проводятся геолого-геодезические изыскания, которые включают в себя:

1Топографическую съёмку участка в рамках кадастровых границ

2Изучение характеристики рельефа земли с указанием горизонталей, показывающими равнинный либо волнистый участки

3Лабораторное изучение образцов грунта, в том числе на предмет его физико-химических свойств

4Исследование архивных данных, профильных аналитических материалов о сезонности колебаний уровня грунтовых вод, геологическую разведку

5Изучение возможности возникновения оползней, подтоплений и набуханий

По итогам исследования специалисты для владельца участка готовят заключение, в котором дают рекомендации:

• какой вид дренажа необходимо использовать
• насколько глубоко должен располагаться фундамент дачных строений и их предпочтительная конструкция
• какой вид гидроизоляционных материалов выбрать
• какие потенциально разрушительные химические соединения есть в почве, и какие методы защиты от них выбрать

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Стоимость дренажа

Подсчитать, во что обойдется устройство дренажа на участке своими руками, поможет составленный специалистами проект. На практике вся калькуляция ведется в расчете за один погонный метр. Фирмы, которые оказывают услугу «под ключ», в среднем, берут по 1500 рублей за погонный метр дренажа. На создание колодцев (смотровых, дренажных, сборных) также есть примерные цены. Стоимость зависит от глубины установки системы, рельефа местности и региона.

Самостоятельное изготовление системы обойдется вам примерно вдвое дешевле, чем запросят фирмачи. Это, конечно, в том случае, если вы будете использовать качественные материалы и делать все по ранее составленному проекту. Проект и все материалы для устройства дренажа вы можете купить в компании Водолов, а прокладку дренажной системы выполнить самостоятельно с помощью консультации наших инженеров-проектировщиков.

Создание кольцевого и глубинного дренажа

На участках, где дом уже возведен, а подготовка траншеи вплотную к фундаменту невозможна, используется кольцевой или глубинный дренаж. Вокруг фундамента роется траншея глубиной до 1,2 метров, отступ от дома составляет от 1 до 10 метров – на таком расстоянии будут пролегать трубы. Выбор расстояния зависит от состава грунта на участке: чем выше проходимость влаги – тем больше отступ.

Первый шаг при подготовке дренажа – формирование траншеи вокруг дома, которая должна быть ниже уровня фундамента не менее чем на 30 см. В самой траншее устанавливаются трубы и поворотные колодцы по той же технологии, что и для пристенного дренажа. Аналогично наполняется песком верхний слой – как у трубы к коллектору у пристенного дренажа.

Главное отличие кольцевого и глубинного дренажа – отсутствие работы с фундаментом здания. Все трубы проходят под землей на расстоянии от построек.

Типы осушительных систем

1. Открытая;
2. Закрытая;
3. Засыпная.

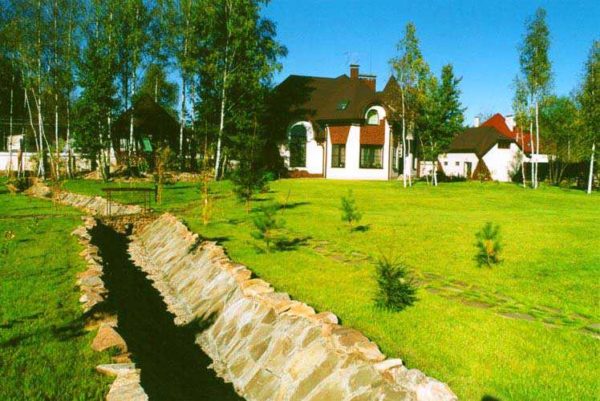

Открытая дренажная система представляет собой искусственные водоемы, доступные в любое время. Чаще всего их организовывают по периметру всего участка, но в определенных местностях, где позволяет уклон земли, их выкапывают в самой низкой точке пая. В таком случае вся «лишняя» воды выводится в стоки. Особенно такая система удобная во время оттепелей или прочих атмосферных осадков. Главным достоинством является простота устройства, к недостаткам можно отнести загрязнение стоков.

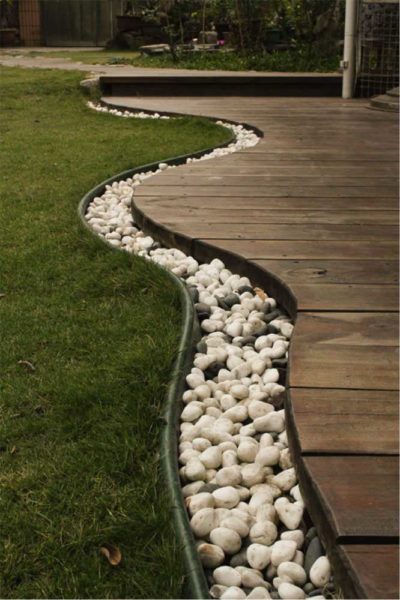

Фото: оформление дренажа

Закрытая система представляет собой сеть специальных дренажных труб. Дренажные коммуникации соединяются со сточными колодцами, в которые стекает вода с поверхности земли. На участке располагается несколько таких колодцев, в самых низких точках. Из них вода выводится при помощи трубопровода с периметра Вашей земли.

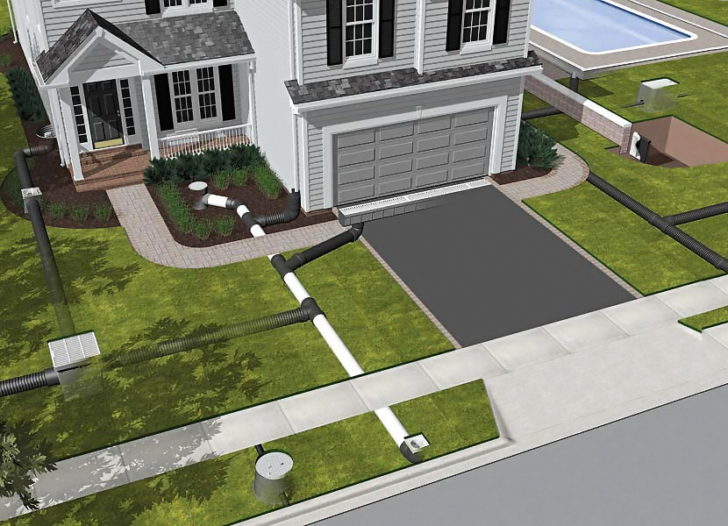

Схема: дренаж участка

Засыпной дренаж сочетает в себе элементы открытого и закрытого. В определенных местах на участке выкапываются траншеи, которые укрепляются камнями и щебнем. Для этого используются строительные материалы со спадающим размером фракций: на нижних уровнях располагаются камни с большим размером, чем ближе к поверхности – тем фракция меньше. Поверх дренажных траншей насыпается грунт. Такую осушительную систему хозяева часто украшают при помощи водолюбивых растений или прочих декоративных ландшафтных элементов. Последний вариант не рекомендуется использовать на болотистых почвах, т. к. он очень быстро заливается водой.

Когда дренаж участка обязателен

Заниматься организацией водоотвода с земли придется при условии, что дачная территория расположена на крутом склоне. Чтобы ливневыми потоками не сносило плодородную часть грунта, потребуется разбить поверхностный, но не точечный, а линейный водоотвод с поперечно разбитыми каналами, способными перехватывать воду и перенаправлять ее в ливневую канализацию.

Дренаж участка на склоне

Поводом заняться устройством дренажа на участке своими руками будет и размещение его в низине. В этом случае он изначально является резервуаром для сбора стекающихся к нему вод. В этом варианте водоотводные элементы располагают по периметру территории.

Дренаж участка, расположенного в низине

Не меньший бич и равнинные участки, где вода плохо впитываема почвой. Вот тут понадобиться проектировать целую систему точечных или линейных водоотводов, охватывающую всю площадь.

О том, что участок нужно дренировать, расскажут собирающиеся и подолгу стоящие лужи. Осмотрите газон. Оцените состояние кустов. Проверьте, не запревает ли грунт. Эти подсказки действенны на уже обжитых территориях. На целинных же землях придется ориентироваться на происходящее в округе. Соседи подготовили котлован под дом и выкопали ямки под опоры ограждения? Великолепно! Загляните в них. Если внутри есть скопление воды, попробуйте разобраться, откуда она туда стекает. Поинтересуйтесь у старожилов уровнем стояния вод в колодцах за последние несколько лет. Если выяснится, что грунтовые воды залегают менее чем в метре от поверхности, то без устройства дренажа на участке, скорее всего, не обойтись.

Система точечного водоотвода

Зачем нужен дренаж на участке

Каковы функции дренажа? Задачи системы следующие:

1.​ Сбор талых вод.

2.​ Отвод дождевых осадков.

3.​ Удаление грунтовых вод за границы территории.

Комплексно осушать грунт, прокладывая глубинный и поверхностный дренаж одновременно, целесообразно не всегда. Глубокие водоотводящие системы требуются только болотистому грунту и тем землям, где высок уровень грунтовых вод. Линейный водоотвод не будет лишним нигде. Сезонные затопления характерны для любых климатических зон. К тому же и качество почвы у нас, в основном, оставляет желать лучшего. Глинистые грунты имеют плохую проницаемость, что также провоцирует образование луж.

Линейный водоотвод предотвратить появление луж

Заливные территории – это смерть не только для растений, но и для деревянных построек, и декоративных сооружений. В лучшем случае их придется серьезно ремонтировать. В худшем – сносить и устанавливать новые. Обе ситуации финансово затратны, а если учесть, что без устройства дренажа на участке появляется перспектива заниматься глобальными реконструкциями регулярно, то есть смысл задуматься о профилактике водозастоя.

Система глубинного дренажа участка

Расчет основных параметров дренажа

Спроектировав схему, необходимо произвести расчет основных параметров, таких как:

• диаметр трубы;
• плотность геотекстиля;
• глубина траншеи;
• уклон дрены;
• расстояние между ревизионными колодцами.

Чтобы точно рассчитать диаметр трубы дренажа, следует знать требуемую интенсивность водоотвода. На практике чаще всего используют трубы Ø100-110 мм, которые обладают пропускной способностью 7 л/с. Этого вполне достаточно, чтобы справиться с крупными ливневыми осадками и верховодкой.

Дренажные трубы разного диаметра

Геотекстильное полотно выполняет роль фильтра, который защищает дрену от засорения. Главным показателем данного материала является плотность

Именно расчету плотности геотекстиля для дренажа специалисты уделяют особое внимание. Если данная характеристика будет низкой, ткань уже при монтаже может порваться. С другой стороны, чрезмерная плотность снижает коэффициент фильтрации влаги

Для дренажных работ оптимальным показателем считается значение 100-150 г/м²

С другой стороны, чрезмерная плотность снижает коэффициент фильтрации влаги. Для дренажных работ оптимальным показателем считается значение 100-150 г/м².

Геотекстильная ткань – важный элемент дренажа

На глубину укладки дренажных труб влияет два фактора – глубина промерзания грунта и глубина расположения фундамента (для пристенного дренажа).

Если дрена замерзнет зимой, тогда во время таяния снега она не сможет отводить излишнюю влагу, и эффективность системы будет стремиться к нулю. Чтобы этого не допустить, траншею необходимо разрабатывать с учетом климатических особенностей конкретной местности.

Расчет глубины пристенного дренажа выполняется очень просто: к нижней точке фундамента прибавляется 30 см. Этого будет достаточно для перехвата подземных вод в сезон дождей или во время паводка.

Схема пристенного дренажа

Правильный уклон дренажных труб имеет большое значение для функциональности системы. Отсутствие уклона приведет к застаиванию воды, а слишком большой угол будет способствовать появлению отложений во внутренней полости трубопровода.

Глубина расположения водосборника рассчитывается следующим образом. Сначала измеряется расстояние от верхней точки дренажа до приемного колодца, затем  полученная сумма делится на 100. Например, длина дренажного трубопровода составляет 30 м, тогда водосборник должен располагаться на 30 см ниже верхней точки системы.

Угол укладки дрены

Расположение ревизионных колодцев нормируется СНиП. Согласно утвержденным правилам, точки для проведения обслуживания и очистки дренажа должны располагаться на всех поворотах трубопровода. Для прямолинейных участков, которые обладают большой протяженностью, колодцы устанавливаются через каждые 35 м.

Ревизионные колодцы выполняют функцию контроля работоспособности водоотвода

В данной статье приведены общие данные для расчета дренажа. Однако следует учитывать, чтолюбая дренажная система по-своему уникальна. Поэтому, чтобы водоотвод на участке работал максимально эффективно, вопросы проектирования и монтажа должны решать специалисты.

Когда не обойтись без водоотвода?

Дренажная система необходима на многих участках, но на некоторых без нее никак нельзя обойтись.

• В дренаже особенно нуждаются участки, которые располагаются достаточно низко. В таких местах проблема скопления чрезмерного количества влаги является постоянной.
• Не обойтись без дренажа на глинистых почвах, на которых уровень воды понижается слишком медленно. Суглинистые почвы также лучше не оставлять без внимания и дренажных систем.
• Такие системы необходимы, если в местности наблюдается постоянно большое количество осадков.
• На участках, где грунтовые воды находятся на достаточно высоком уровне, также лучше всего воспользоваться дренажом.

• Причиной для организации дренажной системы также может стать большое количество водонепроницаемых покрытий на участке, например, дорожки из бетона, заасфальтированный двор и так далее.
• Дренаж обязателен и в том случае, если на участке есть рядом стоящие здания с заглубленным фундаментом. Ведь в подобном случае вода будет собираться на поверхности, так как нигде не сможет найти себе выход. В итоге возрастает вероятность подтопления.
• Даже в том случае, если явные предпосылки для обустройства дренажа отсутствуют, следует узнать особенности климата и рельефа местности. Если есть малейшие опасения, что после быстрого таяния снега или частых дождей уровень грунтовых вод может возрасти, лучше перестраховаться и установить дренажную систему. Это позволит сэкономить не только деньги на ремонт дома, но еще и нервы.

Отвод не в колодец

Если рядом с домом, к примеру, протекает ручей, обустраивать приемник на участке не обязательно. В этом случае трубу можно вывести в такой водоем. Прокладывать магистраль к ручью следует также с уклоном в несколько миллиметров на погонный метр.

Дренажные магистрали, расположенные под домом, к отводящей трубе в этом случае подсоединяются с помощью тройника. Саму внешнюю линию стоит тянуть ниже промерзания грунта. Использовать для отводной магистрали, конечно же, также следует перфорированную трубу. В данном случае ее лучше будет обернуть геотекстилем. Заменить этот материал при необходимости в последующем особого труда не составит. Забиваться же магистраль, проложенная в грунте при использовании геотекстиля, будет меньше. Сегодня в продаже можно встретить в том числе и трубы, обернутые этим материалом изначально.

Выводы и полезное видео по теме

Три интересных видеоролика помогут вам больше узнать о системах водоотвода.

Видео #1. Полезная информация о назначении дренажных систем:

Видео #2. Нюансы выбора дрен:

Видео #3. Советы по устройству дренажа:

Профессионально спроектированная и установленная система пристенного монтажа – гарантия защиты фундамента и подвального помещения. Оборудуя водоотведение своими руками, помните, что расчеты и подготовку проекта лучше поручить специалистам, а реализовать планы можно и самостоятельно.

Расскажите нам о том, как устраивали дренажную систему для отвода грунтовой и паводковой воды от фундамента дома. Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, делитесь полезными сведениями, размещайте фото по теме.
