Что такое дифференциальный автомат (дифавтомат): назначение, применение, принцип устройства и работы. 145 фото и схемы подключения

Рейтинг лучших моделей класса AC

ABB DS201 2П 30 мА C

Хороший продукт, который подойдет для размещения во многих квартирах. Максимальный ток утечки составляет 30 мА. Выпускается популярной компанией, поэтому качество исполнения на премиальном уровне. Аппарат обладает всеми сертификатами и документами, которые подтверждают его безопасность, что также большой плюс.

Средняя цена – 3 300 рублей.

ABB DS201 2П 30 мА C

Достоинства:

• Надежность;
• Не занимает много места;
• Хорошая сборка;
• Доступная цена.

Недостатки:

Legrand DX3 2П 30 мА C

Этот дифавтомат отличается надежностью и безопасностью. Поэтому человек может использовать устройство без боязни за свою технику. Корпус выполнен из прочного пластика, который выдерживает незначительные механические нагрузки. Отключающая способность составляет 6 кА.

Legrand DX3 2П 30 мА C

Достоинства:

• Низкая стоимость;
• Эффективная работа;
• Надежный корпус;
• Быстрое отключение.

Недостатки:

IEK АВДТ-32М 2П 10 мА C

Топовое изделие популярной фирмы. Продукт оснащен надежными защитными функциями, которые автоматически сработают при возникновении непредвиденной ситуации. Работает с напряжениями до 230 В. Производитель оснастил прибор качественным корпусом и увеличил прочность в зоне присоединения проводников, для этого было создано 9 заклепок. Гарантия на товар составляет 5 лет, что является большим сроком и указывает покупателю на безотказность работы этого агрегата.

Средняя стоимость – 2 255 рублей.

IEK АВДТ-32М 2П 10 мА C

Достоинства:

• Простой монтаж и демонтаж;
• Компактность;
• Прочность;
• Удобный переключатель.

Недостатки:

Schneider Electric EASY 9 1П 30 мА C

Если человек ищет первоклассное качество по доступной цене и лучшую европейскую сборку, то это подходящий вариант. Продукт подойдет для большинства квартир. Производитель оснастил автомат лучшими техническими характеристиками, которые позволят увеличить эксплуатационный характеристики в разы.

Товар используется в домашних сетях, но также показывает отличные результаты на производственных участках, что значительно увеличивает область его использования.

Средняя цена – 2 000 рублей.

Schneider Electric EASY 9 1П 30 мА C

Достоинства:

• Эффективность;
• Хорошая защищенность;
• Широкая область применения;
• Качественная сборка.

Недостатки:

IEK АД-12 2П 30 мА C

Дешевый вариант, который отличается надежностью и безопасностью. Несмотря на маленькую цену, изделие прослужит владельцу свыше 5 лет, что является положительным моментом. Класс защиты – IP20, поэтому лучше избегать установки в местах с высокой влажностью. Потому что от этого изделие может испортиться и перестать работать. Выпускается популярной фирмой, которая пользуется широким спросом не только у домовладельцев, но на производственных линиях.

Корпус изготавливается из прочного пластика. Он не воспламеняется при пожаре и показывает хорошую устойчивость к перепадам температур. Установка и демонтаж автомата займет минимум времени. Компактные размеры и универсальное применение, также играют положительную роль при покупке этой модели. Работает с напряжением до 230 В, при этом ток утечки равен 30 мА. Отключающая способность – 4.5 кА.

IEK АД-12 2П 30 мА C

Достоинства:

• Высокий эксплуатационный срок;
• Небольшая цена;
• Эффективность;
• Быстрое отключение при возникновении непредвиденных обстоятельств;
• Прочный корпус.

Недостатки:

EKF АД-12 Basic 2П 30 мА C

Хорошая модель, предназначенная для функционирования в сетях, где номинальное напряжение равняется 230 В. Класс защиты – IP20, что является стандартом для подобных конструкций. Аппарат отвечает Европейским требованиям электробезопасности. Принцип работы – электронный. Внешний вид ничем не отличается предыдущих моделей, положительным моментом является простота установки и снятия, что дает возможность легко заменить товар в случае поломки.

Кроме того, дифавтомат отличается небольшими габаритами, это позволяет сэкономить больше полезного пространства в распределительном щитке. Механическая износостойкость равняется 20 000 циклов, поэтому устройство прослужит владельцу десятки лет и не сломается в неподходящий момент.

Средняя цена – 700 рублей.

EKF АД-12 Basic 2П 30 мА C

Достоинства:

• Эффективное автоматическое отключение при возникновении высоких нагрузок и короткого замыкания;
• Качество соответствует мировым стандартам;
• Экономит полезное пространство;
• Проверенный конструктив.

Недостатки:

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

• Корпуса, изготовленного из негорючего тугоплавкого материала;
• Клемм с маркировкой, предназначенных для подключения проводников;
• Рычага включения-выключения. Количество зависит от модели конкретного устройства;
• Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
• Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

• Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
• Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

• начинать монтаж дифференциального автоматического выключателя следует с проверки целостности его корпуса, так как любое повреждение приведет к нестабильной работе этого устройства;
• после этого отключаем электроэнергию на объекте и проверяем отсутствие напряжения в сети с помощью индикаторной отвертки или мультиметра и если все в порядке переходим непосредственно к монтажу дифавтомата;
• устанавливаем дифференциальный автоматический выключатель на специальную DIN-рейку и закрепляем его защелкой, расположенной на тыльной стороне корпуса дифавтомата;
• снимаем изоляцию со всех подключаемых жил, используя при этой операции специальный инструмент, который не способен повредить металлические проводники проводов;
• выполняем подключение всех токопроводящих проводников, в соответствии с ранее выбранной схемой подключения дифавтомата, при этом входящие жилы заводятся сверху, а выходящие снизу;
• на последнем этапе включаем подачу электроэнергии и проверяем работоспособность дифференциального автоматического выключателя доступными способами.

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.

Вводной автомат

Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.

При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:

• Экономия, поскольку на всю сеть устанавливается единственный автомат.
• Компактность, так как одно устройство не занимает в щитке много места.

Минусы этой схемы таковы:

• При возникновении нарушений в сети обесточивается вся квартира или дом.
• При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Наглядные схемы подключения дифавтоматов на видео:

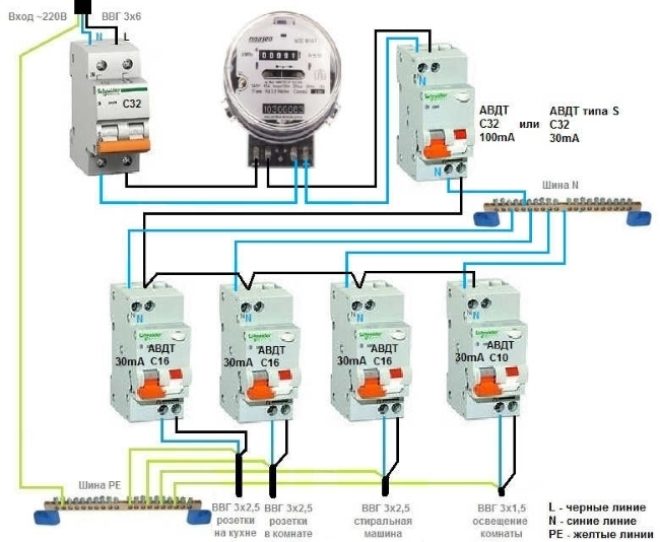

Отдельные автоматы

Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.

Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.

Преимущества и недостатки

Просматривая фото дифференциальных автоматов многие интересуются в первую очередь тем, какие есть плюсы и соответственно минусы у них. Так вот самый основной, неоспоримый аргумент за приобретение дифавтомата – это то, что в случае правильной установки ваша личная безопасность, как и ваша проведенная проводка будут под абсолютной защитой.

В шкафу они безусловно занимают намного меньше свободного места, нежели два различных устройства даже если вы их приобретёте одного бренда и от одной линейки производителя.

И в завершение стоит подчеркнуть ещё одно преимущество, которое заключается в том, что шансов что-то перепутать при подключении в электрическом шкафу намного меньше, поскольку сама установка достаточно простая.

Однако минусы конечно также присутствуют. При сработке ряда моделей, которые не оснащены необходимыми флажками, самостоятельно определить, что стало основной причиной срабатывания просто не удастся. Конечно, анализируя типы дифференциальных автоматов этот факт стоит учесть, поскольку он заметно усложняет поиск какой-либо неисправности. Самый простой выход из такой ситуации – это установка всех устройств исключительно с дополнительными флажками.

Не менее существенным минусом является тот факт, что в случае неожиданного выхода из строя какой-либо «части» дифавтомата, вам в любом случае необходимо будет полностью его заменить. Это обойдется вам намного дороже, нежели простая замена по отдельности автомата, УЗО.

Характеристика расцепления «A» или «AC»?

Более популярный тип «AC» — срабатывает исключительно на переменный ток с синусоидной кривой. Чаще всего это происходит из-за повреждения изоляции бытовой техники (холодильники, стиральные машины, бойлеры и прочее), когда оголенная фаза касается металлического корпуса.

Но иногда в электроприборах возникают утечки, на которые дифференциальная защита не срабатывает. Например, она не реагирует на постоянный или пульсирующий ток, образующейся в блоках питания электроники. Тем не менее «AC» — самый простой и распространенный диф, и еще такая защита на 30% дешевле, чем «A». Как правило, на корпусе маркируются значком в виде синусоиды.

«A» — более чувствительный расцепитель, предотвращающий любую утечку, включая пульсирующий и постоянный токи, вырабатываемые в электронике с микросхемами, начиненными полупроводниками (резисторами, тиристорами, диодами и т.д.). Это более чувствительная защита. Маркировка в виде синусоиды сверху и двух кривых снизу.

Европейские страны постепенно отказываются от «AC», переходя на «A», как более надежный и безопасный. Тем не менее «AC» можно свободно применять для электроприборов без электронной «начинки». В инструкциях некоторых электроприборов указано, что они могут быть защищены только УЗО (или дифавтоматом) типа «A».

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

• А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
• АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

• Лучшие производители автоматических выключателей
• Как выбрать УЗО для квартиры
• Подключение дифавтомата своими руками

Источник

Как выбирать дифференциальные автоматы — советы на Яндекс.Маркете

Автоматический выключатель дифференциального тока (дифавтомат) — это коммутационное устройство, объединяющее в себе автоматический выключатель и устройство защитного отключения. Выбирать дифавтоматы нужно с учетом характеристик, присущих как «автоматам», так и УЗО.

Количество полюсов

Поскольку автоматы дифференциального тока устанавливаются в разрывы фаз и нейтральных проводов, они бывают двухполюсными и четырехполюсными. Первые предназначены для однофазных сетей, вторые — для трехфазных, то есть рассчитаны на напряжения 220 и 380 В.

Номинальный ток

Дифференциальный автомат должен выключаться при токе, меньшем, чем максимально допустимые для кабелей, но при этом быть способными проводить ток, необходимый для питания всех подключаемых приборов-потребителей. Правильными являются представленные в таблицах соотношения тока дифавтоматов, сечений медных и алюминиевых кабелей, мощностей приемников и назначений линий электросетей:

1,5 мм²	16 А	4,1 кВт	Линии освещения
2,5 мм²	25 А	5,9 кВт	Линии розеток
4 мм²	32 А	8,3 кВт	Линия проточного водонагревателя мощностью до 5 кВт
6 мм²	40 А	10,1 кВт	Линия электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм²	63 А	15,4 кВт	Ввод в квартиру с электрической плитой

2,5 мм²	16 А	4,4 кВт	Линии розеток
4 мм²	25 А	6,1 кВт	Линия проточного водонагревателя мощностью до 5 кВт
6 мм²	32 А	7,9 кВт	Линия электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм²	40 А	11 кВт	Ввод в квартиру с электрической плитой

Время-токовая характеристика

Для бытовых нужд применяются дифавтоматы с время-токовыми характеристиками B и C. Дифавтоматы типа B способны защитить линии только с активной мощностью, без реактивной составляющей (то есть устройства без электродвигателей): лампы, телевизоры, электрические плиты и варочные панели.

Устройства типа C устанавливаются для защиты линий, которые питают активные нагрузки, а также приемники с большими пусковыми токами и реактивной мощностью: холодильники, кондиционеры, стиральные машины. Поэтому они более пригодны для эксплуатации в квартирах и частных домах, чем приборы типа B.

В промышленности для защиты механизмов с мощными электродвигателями используются дифавтоматы типа D.

Номинальный отключающий ток

Основной характеристикой устройств защитного отключения является номинальный отключающий ток, или ток утечки (IΔn). В продаже можно найти устройства на следующими значениями этого параметра: IΔn = 0,006; 0,01, 0,03; 0,1; 0,3; 0,5 А.

Защита от поражения электрическим током достигается при установке дифавтоматов с отключающим током 10 и 30 мА: приборы 10 мА ставятся на отдельные линии, которые питают работающие с водой устройства (водонагреватели, стиральные машины), а 30 мА устанавливаются на групповые линии. Но, если по результатам расчетов выясняется, что ток утечки электросети больше 30 мА, сеть нужно разделить на группы и установить дифавтоматы на каждую из них.

Защита от пожаров достигается при установке дифавтоматов с током отключения 100 и 300 мА. Устройства ставятся после вводных автоматов: первые — в квартирах, вторые — в частных домах и квартирах с широко разветвленной сетью.

От времени между появлением тока утечки до срабатывания устройства зависит безопасность людей и имущества, поэтому чем меньше этот период, тем лучше. Время отключения (Tn) не должно превышать значения 0,3 с.

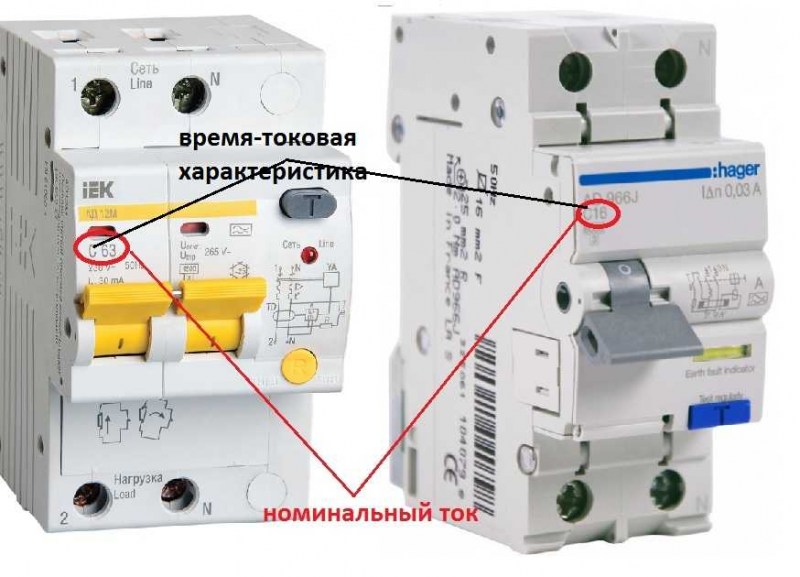

Все указанные выше характеристики можно найти в маркировках дифавтоматов. Обозначения стандартные, что упрощает поиск нужных приборов.

Например, маркировка 16A 30mA DSH941r 1P+N 4,5 kА означает:

• дифавтомат имеет номинальный ток 16 А;
• отключающий ток дифавтомата — 30 мА;
• название модели — DSH941r;
• устройство имеет один фазный полюс — 1P, один нейтральный — N;
• ток короткого замыкания прибора — 4,5 кА.

Маркировка 1П+Н 32А 30мА C AC содержит указания на следующие характеристики:

• дифавтомат имеет один фазный полюс — 1П, один нейтральный — Н;
• устройство рассчитано на номинальный ток 32 А;
• отключающий ток прибора — 30 мА;
• время-токовая характеристика — C;
• прибор относится к типу AC и рассчитан на переменный ток.

ВНИМАНИЕ! Все электромонтажные работы должны выполняться квалифицированным электриком!

Что лучше — электромеханическое или электронное исполнение?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует для работы дополнительного электропитания. Энергия для срабатывания катушки отключения, выводящей устройство из включенного состояния, берется от источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности прибора в целом.

Электронные аналоги, помимо датчика тока утечки и отключающей катушки, содержат электронную схему с усилителем сигнала. Небольшой по величине сигнал от датчика увеличивается до амплитуды и мощности, достаточной для работы катушки расцепителя. Такие дифавтоматы компактнее.

При обрывах нуля питающей линии дифференциальные автоматы  с электронной схемой управления становятся бесполезными. Напряжение питания электроники пропадает, что не дает возможности отключить устройство. Поэтому, несмотря на компактность, применять такие приборы целесообразно только в комплекте с реле напряжения.

Исходя из вышеизложенного, можно определится, какое исполнение прибора более приемлемо в конкретном случае.

Различные типы дифференциальных автоматов могут с успехом применяться в однофазных и трехфазных сетях переменного тока. Такие устройства способствуют повышению уровня безопасности в процессе эксплуатации различных электроприборов.

Принцип работы и конструкция

Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.

При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.

Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.

Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.

Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.

Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.

Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.

Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.

В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.

В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.

Таким образом можно отметить основные части конструкции:

• токовые клеммы;
• расцепитель:
• рычаг управления;
• регулировочный винт расцепителя;
• дугогасящая камера;
• магнитоэлектрические реле;
• дифференциальный трансформатор.

Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.

Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.
