Труба для вытяжки на кухне: характеристики, виды, размеры, маскировка в 35 реальных фото

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения; Sр – сечение патрубка, указанное в паспорте изделия; Qр – объем воздуха, который подлежит удалению; Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

2 Воздуховод для вытяжки, основные диаметры — цены

Для монтажа кухонной вентиляционной системы больше всего подойдут такие трубы, как пластиковые и гофрированные. Они являются главным элементом вытяжки на кухне. Пластиковые трубы для вытяжки изготавливают из полипропилена.

Они бывают двух видов:

• Круглого сечения;
• Прямоугольного сечения.

Диаметр воздуховода для вытяжки круглого сечения от 100 до 200 мм. Длина такого воздуховода от 0.35 метра и до 2.5 метра. Воздуховод прямоугольного сечения, выпускается разного размера. Диаметр бывает: 100, 125, 160, 200, 315, 400, 500 мм.

Гофрированные и пластиковые воздуховоды легкие в монтаже, функциональные и гибкие. Также они бесшумные, прочные и почти не создают сопротивления потока воздуха, так как у них гладкая поверхность. Цена пластикового воздуховода составит от 106 рублей и выше за 500 мм. По мере необходимости его можно обрезать до нужного вам размера. Стандартный диаметр воздуховода для вытяжки размером 1 метр, диаметр 100 мм.

Воздуховоды для кухонной вытяжки из гофры имеют ряд преимуществ. Легко монтируется, так как гофра может подвергаться любому изгибу. Легко режется и долговечна. Гофра не боится влаги, не ржавеет и не гниёт.

Подключение воздуховода к вытяжке, не составит трудности человеку, не обладающему специальными техническими знаниями. У трубы из гофры есть свои недостатки, она мягкая — при легком нажатии остаются вмятины. Сама система тяжело моется из-за гофрированных складок.

2.1 Этапы установки воздуховода к кухонной вытяжки

Правильное подключение воздуховода к вытяжке играет важную роль для работоспособности кухонной вытяжки на кухне. Устанавливать и подключать  воздуховоды для вытяжки на кухне сможет любой человек, который может не обладает специальными навыками по подключению и сборки вентиляционных труб.

Так выглядит вытяжка без воздуховода

Существует два способа подключение вентиляционной системы на кухне к воздуховоду:

• Режим отвода воздуха, который заключается в подключение вытяжки через гофрированный и пластиковый воздуховод к вентиляционной шахте;
• Режим рециркуляции. В этом режиме воздуховод не подключается к вентиляционной шахте.

Если вы решили установить воздуховод для кухонной вытяжки  своими руками на кухне, то вам лучше купить для нее гофрированный воздуховод. Рекомендуемый его диаметр 150 мм. Он удобный, легкий при монтаже и дешевый по сравнению с пластиковым воздуховодом.

Купить либо заказать такие трубы можно на предприятии, которое, специализируется на продаже и установке вентиляционной системы.

1. При установке, гофрированный воздуховод нельзя сгибать более чем на 90 Градусов.
2. Не рекомендуется сужать диаметр воздуховода – это приводит к увеличению шума.
3. Проводить воздухоотвод над кухонной плитой не ниже 70 см.
4. При установке воздуховода на кухне, рекомендуется избегать лишних изгибов воздуховода, так как это снижает производительность вытяжки.
5. Нельзя подсоединять воздуховод к вытяжке меньшего диаметра. (Рекомендованный диаметр трубы для вашей вытяжки 150 мм).
6. Подключение вытяжки на кухне рекомендуется производить через отдельную розетку.
7. Если при монтаже, вы повредили гофрированный воздухоотвод, его следует заменить на новый.

Стильная вытяжка без воздуховода

Для монтажа пластиковых и гофрированных труб вам понадобятся затяжные хомуты, монтажная лента. Купить затяжные хомуты и монтажную ленту для пластиковых и гофрированных труб вы можете в строительном магазине.

Стоимость установки и подключения вентиляционной системы на кухне начинается от 1500 рублей. При монтаже вытяжки с трубой из гофры, от 600 рублей и выше.

Гофрированный воздуховод

Такой воздуховод имеет одно важное достоинство — простоту монтажа. Для установки металлической гофры достаточно просто закрепить ее одним краем к вытяжке, а другим краем к вентиляционному каналу

Для монтажа используются специальные круглые хомуты, стягиваемые болтами. Конструкция вытяжки такова, что ее выход представляет собой квадрат. Поэтому при покупке гофры сразу покупайте переходник на вытяжку, имеющий круглое сечение.

К преимуществам гофрированного воздуховода можно отнести:

• возможность растягивания гофры по длине на значительное расстояние;
• отсутствие резких изгибов и дополнительных соединительных элементов, что уменьшает внутреннее сопротивление внутри трубы;
• демократическая цена, в несколько раз меньшая, нежели стоимость пластиковых воздуховодов;
• возможность установки гофры большего диаметра, нежели диаметр вытяжки. Для этого воздуховод плотно прижимается хомутом к переходнику.

Диаметр труб для вытяжки

Вентиляционная труба для вытяжки или воздуховоднеобходимо еще подобрать по диаметру. Он не должен быть меньше диаметра выходного отверстия вытяжки и вентиляционной решетки. Если поставить трубу меньшего диаметра, то это непременно приведет к увеличению сопротивления воздуха и потере мощности вытяжного устройства. В идеале диаметр воздуховода и диаметр вытяжки должны совпадать.

Помимо диаметра труб также важно обратить внимание на их конструкцию. То есть на то, как они проходят по стене. Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов

Такие изгибы могут вызвать появление обратной тяги

Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов. Такие изгибы могут вызвать появление обратной тяги.

Установка вытяжки и вентиляционной трубы может включать в себя установку обратного клапана, который препятствует обратному движению воздуха из вентиляции к кухонным устройствам.

Как спрятать трубу от вытяжки?

Как правило, трубы для вытяжек располагают вдоль стены, пряча их за кухонными шкафчиками. Существует множество способов замаскировать их от посторонних взглядов.

Первый способ — покрасить воздуховод в тон стенам или оклеять его кухонными обоями. Независимо от вида используемой трубы, спрятать ее можно в специальном пластиковом коробе, предназначенном именно для этих целей. Короб располагают либо на кухонных шкафах, либо на стене, либо под самым потолком.

Рекомендуется использовать последний вариант, особенно если потолок у вас подвесной. В этом случае короб будет сливаться с потолком в одно целое.

Установка вентиляционной трубы на вытяжку и ее подвод к системе общей вентиляции можно обставить таким образом, что будет создан новый элемент интерьера. Например, после прокладки трубы по стене, обшейте ее гипсокартоном, придайте материалу какую-то необычную форму, вставьте в гипсокартон светильники. Вы будете поражены тем, что ваша кухня стала еще красивее от этого нововведения.

Если у вас пластиковый подвесной потолок, то вы без труда сможете замаскировать трубу, полностью скрыв ее из вида. Поверх такого потолка ее вообще не будет видно, а до входа в потолок можно зашить ее пластиком, соорудив небольшой каркас из металлических профилей. Такой каркас легко можно прибить к стене, поместив внутрь воздуховод, а затем закрепить на каркасе пластиковые панели.

Параметры и элементы

В зависимости от формы сечения бывают прямоугольные и круглые типы пластиковых вентиляционных труб.

Круглые

Круглые воздуховоды хорошо подойдут для длинных трасс вентиляционной системы. В магазинах можно подобрать диаметры 100, 125 и 150 мм. Такие конструкции обычно применяются в быту – в кухонной вытяжке, ванной, кладовой. Достоинствами считаются устойчивость к кислым и щелочным испарениям, гладкость, отсутствие сопротивления воздушному потоку и шума. Обычно в круглые воздуховоды устанавливается система для притока воздуха.

Прямоугольные

Пластиковые короба прямоугольного сечения чаще используются в местах, где их легко спрятать за подвесной потолок при монтаже. Типовые размеры составляют 60х120 и 60х204 мм. Среди преимуществ прямоугольных воздуховодов стоит отметить эстетичный внешний вид, простоту монтажа, экономию пространства. Благодаря гладкой внутренней поверхности в плоских и прямоугольных каналах не создается дополнительный шум.

Прямоугольные вентиляционные трубы позволяют более качественно установить вытяжку, в отличие от круглых воздуховодов они незаметны над шкафами. Однако стоимость прямоугольных элементов системы является на 20–30% выше, а производительность – ниже, поэтому большинство хозяев все же предпочитают монтировать на кухне трубы с круглым сечением.

Прочие элементы

К фасонным деталям относятся соединительные и горизонтальные колена, заглушки, держатели, решетки, редукторы, прямые соединители, пластины, тройники – их сейчас легко найти в магазинах или заказать в интернете. К основным элементам систем вентиляции относятся следующие:

• фитинги различного назначения используются для установки воздуховодов, а именно для герметичного соединения деталей в единую систему. Благодаря этим элементам возможен плавный переход труб разного диаметра, создание угла 90 градусов, соединение воздуховода с вытяжкой и вентиляционным отверстием;
• переходник является важнейшим элементом вытяжки. Его применяют в случаях, когда необходимо соединить трубы разного поперечного сечения или воздуховоды различных размеров;
• обратный клапан – это еще одна важная деталь, которая позволяет избежать эффекта обратной тяги и возвращения отработанного воздуха в помещение. Динамическая лопасть клапана открывается только по ходу движения воздуха в вентиляционную шахту.

Виды труб для вытяжек

Вентиляционная труба для вытяжки или воздуховод, как правило, бывает двух видов:

• из гладкого пластика;
• гофрированная (полужесткий алюминий или пластик).

Особенности пластиковых воздуховодов

Труба из пластика для вытяжки

Трубы пластиковые для вытяжки могут иметь круглое и прямоугольное сечение. При этом воздуховоды прямоугольного сечения обычно менее заметны в сравнении с конструкциями круглого сечения.

Трубы и той, и другой формы зачастую «пускают» над кухонными подвесными шкафчиками, частично или полностью скрывающими воздуховод.

Если были приобретены пластиковые трубы для кухонной вытяжки, потребуется также купить несколько Г-образных переходников (минимум 3): в обязательном порядке нужно будет дополнительно приобрести переходник с вытяжки, а также переходник непосредственно на канал вентиляции. Закрепление и герметизация соединений элементов воздуховода производится при помощи герметика.

Пластиковая труба для вытяжки обладает следующими преимуществами:

• сводит к минимуму появление шума при работе вытяжки;
• в вытяжной трубе нет щелей, в которые со временем может набиваться грязь и жир.

Особенности гофрированных воздуховодов

Закрепление гофрированного воздуховода выполняется при помощи хомутов и решеток с фитингами.

Определяя требуемую длину гофрированной трубы, ее нужно будет максимально растянуть, так как нерастянутая труба вентиляционная для вытяжки будет иметь складки, значительно повышающие уровень шума при работе вытяжки.

Плюсом гофрированной трубы является простота монтажа и отсутствие необходимости покупки переходников. Кроме того, такие трубы обойдутся несколько дешевле, чем пластиковые.

Гофрированные трубы различных диаметров

Виды котлов и систем вентиляции

Разновидностей газовых котлов не много, но от вида их установки будет напрямую зависеть и монтаж дымохода. По виду установки котлы можно разделить на:

• настенные;
• напольные.

Настенный котел может устанавливаться в любой комнате или помещении.

Настенные газовые котлы имеют небольшие размеры, и монтаж происходит на стену или перегородку в помещении. При этом настенные котлы разделяются по виду отвода отработанных газов: принудительная и естественная вентиляция. Обязательное условие для принудительной системы — отдельная вытяжная горизонтальная труба, выходящая на улицу и через которую отводятся продукты сгорания газа. Для естественной вентиляции необходим дымоход, через который, за счет естественной тяги, выводятся продукты сгорания. Особые условия относятся к внутреннему устройству таких дымоходов.

Напольные котлы более объемные, и их устанавливают непосредственно на пол. Для них предусмотрены вертикальные или горизонтальные вытяжные трубы, и выбор варианта дымохода зависит от помещения, где устанавливают котел. Это может быть кирпичный дымоход с нержавеющей гильзой внутри. Она предотвращает разрушение кирпича от воздействия агрессивной среды и перепадов температур при работе газовых котлов.

По типу горелки котлы бывают с открытой и закрытой камерой сгорания.

Требования техники безопасности при установке такого вида котла — наличие приточной вентиляции, необходимой для поддержания горения газа, и естественной системы дымохода для удаления продуктов сгорания.

В закрытой камере сгорания приток необходимого воздуха и отвод отработанных газов осуществляется с помощью коаксиального дымохода. Это принцип «одна в одной», который позволяет через одну вытяжную систему под действием встроенного вентилятора отводить отработанные газы, а через другую — насыщать кислородом камеру сгорания газа.

2 Как выбрать размер и конструкцию воздуховода

Многих хозяев интересует вопрос – чем руководствоваться при выборе приспособления для конкретного помещения, какая из представленных выше систем лучше? Итак, выбираем воздуховод для кухонной вытяжки, ориентируясь на все рекомендации, нормы, стандарты и предписания специалистов.

Профессионалы подходят к вопросу планирования системы в целом, основываясь на принципе минимализма – чем меньше поворотов и элементов будет, тем эффективнее. Для вытяжки на кухне достаточно будет канала с 3 поворотами. Каждый последующий «виток» понижает КПД на 10-15%. От поворотов в 90 градусов следует отказаться в принципе.

Оригинальный воздушный канал круглой формы

И если конструкция установки – дело сугубо личного вкуса и индивидуальных предпочтений, то вот с пропускной способностью приобретаемого изделия не всё так просто

Крайне важно, чтобы площадь сечения канала была соизмеримой с прямоугольными патрубками, выводящими воздух в вентиляционный канал. Для сопоставления достаточно воспользоваться всего 2 формулами

Площадь круглого сечения:

S=3.14 × (d/2)², где d– диаметр воздуховода;

Площадь сечения прямоугольной трубы:

S= L×Н, (L и Н – длина 2-сторон в прямоугольной конструкции).

Очень важно грамотно определить площадь сечения воздуховода

Площадь сечения пластикового воздуховода не стоит брать «с запасом», поскольку производительность самой вытяжки не увеличиться, а вот затраты на утяжеление конструкции возрастут существенно.

Как определить подходящий размер вытяжки

Главная цель прибора – удаление из кухни неприятных запахов, гари, копоти. С этой задачей вытяжка будет справляться только в том случае, если будет полностью накрывать варочную панель.

Главные параметры выбора оборудования:

1. Размеры корпуса агрегата не важны: при выборе ориентируются на вытяжную рабочую поверхность прибора.
2. Ширина вытяжной панели должна быть аналогична геометрическим показателям плиты и при работе полностью накрывать варочную панель.

Легче подобрать встраиваемую модель: панель у нее выдвигается, площадь прибора увеличивается. Подвесные модели чаще встречаются шириной 60 см, которая оптимальна для кухонь площадью 12-18 кв. м.

Шестидесятисантиметровая вытяжка прекрасно вписывается в дизайн помещения, поскольку стандартная ширина навесных шкафов и тумб тоже равна 60 см.

Если кухня меньше 12 кв. м, то удобнее будет двухконфорочная плита и встраиваемая или купольная вытяжка шириной 45 см.

Вытяжка для кухни с воздуховодом: формы воздуховодов

Вытяжные воздуховоды отличаются также формой сечения. Фактически существует 3 типа изделий.

1. Круглые. Идеальный вариант для комнат с высокими потолками. Для кухонь с низкой потолочной зоной они не используются, ввиду громоздкости. Если выход вентиляционной системы имеет прямоугольную форму, потребуются дополнительные переходники, муфты, соединительные элементы.
2. Прямоугольные. Прямоугольный воздуховод традиционно размещают за шкафами. Конструкции имеют секционную форму с переходниками. За счет этого можно сконструировать изделия любого уровня сложности. Неплохо себя зарекомендовали для вытяжки на кухне с невысокими потолками. Главный недостаток – невысокая производительность в сравнении с другими по форме изделиями.
3. Овальные. Речь идёт о комбинированных решениях, в которых сочетаются преимущества и недостатки круглых каналов.

Элементы прямоугольного воздуховода

Плоский воздуховод представляет собой ответвление прямоугольных изделий. Их главные достоинства – компактные размеры, благодаря чему без проблем скрываются от посторонних глаз. Традиционно производятся в 3 типоразмерах:

• 206×60 мм – одни из самых крупноразмерных конструкций, представленных на рынке. Преимущественно такими решениями комплектуются мощные вытяжные системы, обеспечивающие воздухообмен больших объёмов.
• 120х60 мм – плоские воздуховоды для вытяжки с пропускной способностью до 350 м3/ч.
• 110х55 мм – самые популярные бытовые изделия. Максимальная производительность не превышает 300 м3/ч.

Существует огромное количество, благодаря чему установить воздуховод не составит особого труда

Очень важно грамотно подобрать конструкцию и размеры воздуховодов для кухонной вытяжки

Особенности монтажа

Начинать монтаж нужно с замеров всех расстояний и составления проекта. Гофрированная трубка монтируется проще. На вентиляционное отверстие (оно располагается на стене или в потолке кухни в квартире) крепят заглушку. Трубу натягивают на выпускное горло вытяжки, закрепляют хомутом. Рукав растягивают до заглушки, прикрепляя к стенам с помощью монтажных скоб. На заглушку рукав также закрепляют хомутом.

Для жестких коробов и труб понадобится набор фасонных элементов, поэтому на стадии проектирования очень важно определить их точную номенклатуру и количество. Монтаж негнущейся трубы более сложен

Для его облегчения снимают вытяжное устройство со стены или гарнитура и закрепляют потом заново, прикрепив уже к собранному каналу.

В частном доме проще установить выходной конец воздуховода на отдельное отверстие в наружной стене. Легко его сделать в деревянных строениях. Плюс такого решения – отсутствие нагрузки на естественную вентиляцию. Минус – утечка тепла.

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Способы маскировки труб

Трубы большого диаметра, используемые для вентиляционного оборудования или газовых колонок, негативно влияют на внешний вид помещения. Однако существует несколько доступных способов, позволяющих удачно их замаскировать.

Проще всего приобрести вытяжку вместе с кухонным гарнитуром, конструкция которого предполагает расположение воздуховода внутри навесного шкафчика. При желании такую мебель можно заказать по индивидуальному эскизу в мастерской.

Способ второй – маскировка трубы с помощью короба из гипсокартона. Домашнему умельцу не составит большого труда смастерить конструкцию своими руками, а затем задекорировать в общей стилистике помещения кухни. Такой вариант идеален, если планируется установка подвесного многоуровневого потолка из гипсокартона.

Хозяевам, которые не планируют заниматься сооружениям короба самостоятельно, можно посоветовать приобрести пластиковую конструкцию в специализированной торговой точке. Изделия не нуждаются в сборке, имеют различные габариты, нередко снабжены встроенной подсветкой.

Один из удобных и доступных вариантов маскировки вентиляционных труб – декоративный экран, изготовленный из закаленного стекла или пластика. Такая конструкция не подойдет для вытяжек, у которых вентиляционное отверстие расположено далеко. Чаще всего экран крепится между двумя навесными шкафами и имеет небольшие размеры.

Упрятать трубу вентиляции, расположенную близко к потолку, можно под натяжной конструкцией. С точки зрения эстетической привлекательности этот вариант неплох, но необходимо учесть, что рассчитан он на помещение с высокими перекрытиями. Имеется у данного проекта и другой существенный минус — если вентиляция выйдет из строя, придется разбирать всю конструкцию, а это долго и дорого.

Монтаж системы дымохода

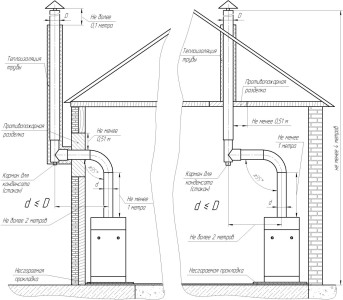

Подробная схема монтажа дымовых труб в частном доме.

Установка дымовой трубы требует определенных знаний. Если проектом предусмотрен кирпичный дымоход, то он должен быть обязательно внутри защищен металлической капсулой. Кирпичная кладка не позволяет полностью герметично отводить отработанные газы. При этом кирпич под воздействием кислотной среды, конденсата и тепловых перепадов температур способен быстро разрушаться. Для газовых котлов применение оцинкованных металлических труб в качестве защиты не разрешается.

Если устанавливается газовый котел с открытой камерой сгорания, то установка дымовой трубы обязательно должна быть произведена вертикально. Естественная вентиляция должна иметь хорошую тягу. Поэтому при расчете такой системы должны быть учтены и высота дымовой конструкции, и зонт, предохраняющий систему от попадания внутрь посторонних предметов, и система сбора конденсата

Особое внимание требуется уделить диаметру дымовой системы. Он должен полностью соответствовать нормам при выводе отработанных газов на определенную высоту помещения

Это особенно актуально для индивидуальных построек.

Зонт для вытяжки и различные дефлекторы предусмотрены и на сэндвич-детали. Зонт и комплектующие являются и завершающими элементами дымоходов. Изготавливают их из оцинкованной стали и меди. Различают два вида:

• зонт для трубы без изоляции;
• зонт для сэндвич-трубы.

Но для дымохода газового котла такие системы запрещены. Зонт понижает возможность вывода в открытое пространство отработанных газов и способствуют смешиванию угарного газа и воздуха, что позволяет такой смеси попадать обратно в систему для поддержания процесса горения. Это, в свою очередь, создает опасные ситуации. Поэтому зонт категорически недопустим.

https://youtube.com/watch?v=xjlToy5QvyI

Выбор подходящей системы устройства дымохода и правильный монтаж с учетом всех норм и требований по эксплуатации позволит долгие годы пользоваться надежной системой. Именно поэтому при любых работах с вытяжными трубами и устройством дымоходов необходимо воспользоваться услугами квалифицированных специалистов.

Source: experttrub.ru

Как выбрать дымоход для газового котла

Варианты расположения дымохода для газового котла.

Устройство дымохода включает несколько этапов:

1. Проектирование и расчет мощности котла. Такие расчеты должны проводить специалисты, поскольку неправильный проект повлечет за собой ошибку, когда будет выполняться монтаж конструкции. Исправлять дефекты обойдется гораздо дороже, чем изначально сделать проектную документацию на систему вытяжки.
2. Выбор дымоходов. Если проект дома или квартиры не предусматривает специальной конструкции для дымохода, то его выбирают в зависимости от вида газового котла.
3. Выбор материалов для дымохода. Это трубы, переходники, патрубки, зонт, герметик и другие комплектующие.
4. Монтаж дымохода. Идеальный вариант — установка вытяжки специалистом. Но в некоторых случаях можно смонтировать вентиляционную систему и своими руками, соблюдая при этом все технические условия и технику безопасности.

При выборе системы дымохода для газового котла необходимо учитывать многие факторы.

• открытая или закрытая камера сгорания газового котла;
• материал, из которого изготавливают детали;
• диаметр и размер дымовой конструкции, в том числе и сам зонт;
• монтаж дымохода.

Куда и как следует выводить воздуховод

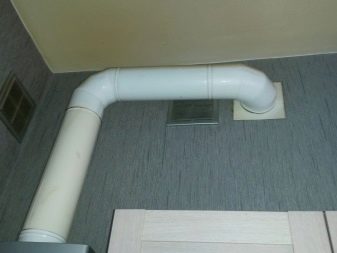

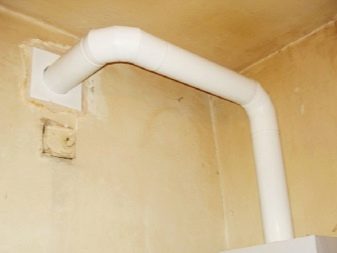

Довольно часто, особенно в условиях квартир, воздуховоды от вытяжки на кухне подключаются к системе вентиляции дома, которая обеспечивает естественную циркуляцию воздуха. На самом деле, это неправильный подход, поскольку он делает вытяжку неэффективной из-за того, что большая часть решетки перекрывается воздуховодом.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Из-за этого, естественная циркуляция воздуха также пострадает. Поэтому наиболее оптимальным считается вариант, когда вытяжка подключается к отдельному вентиляционному каналу с помощью вентиляционной решетки, представленной на изображении выше.

Как вывести на улицу

Один из примеров установки вытяжки на кухне с выводом воздуха через стену

Имеет смысл остановить свой выбор именно на таком варианте, проделав отверстие в стене, чтобы воздуховод выходил наружу. Конечно, пробить отверстие в несущей стене, толщина которой может составлять полметра, а то и больше, достаточно сложно, но допустимо, тем более что в наше время имеется такой инструмент.

Воздуховод выводится наружу и закрывается с улицы вентиляционной решеткой. Все свободное пространство между стеной и воздуховодом тщательно заделывается. Его можно замазать раствором или запенить монтажной пеной, что более актуально в наше время.

Так выглядит обратный или антивозвратный клапан для воздуховодов

В случае появления обратной тяги, что бывает очень часто, вентиляционные решетки оборудуются обратным клапаном, который закрывается, если вытяжка не работает. Это ограничивает приток холодного воздуха в помещение. Особенно это актуально для холодного времени года. В летний период, наоборот, каждому хочется, чтобы в жилище было как можно больше свежего воздуха. Если обратного клапана не устанавливать, то в помещение будут попадать посторонние запахи из системы вентиляции. Как правило, это касается систем вентиляции многоэтажных домов.

Вывод кухонной вытяжки на улицу вместо общедомового вентканала

Watch this video on YouTube

Обеспечение естественной вентиляции

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Чтобы вытяжка не оказывала негативного влияния на естественный процесс вентиляции, можно собрать систему, с помощью тройника и обратного клапана. Обратный клапан следует установить таким образом, чтобы он закрывался при работе вытяжки и открывался под естественным потоком воздуха из помещения. Такая работа обеспечивается за счет несильной пружины, размещенной в самом клапане. Единственная проблема такой системы заключается в ее непривлекательном внешнем виде. Но это совсем не проблема, если ее можно разместить внутри навесного шкафа, тщательно замаскировав, тем более что занимает она не так уж и много места.
