Описание и виды датчиков протечки воды, схема для установки и как сделать своими руками

Классификация устройств

• По количеству вторичных защитных устройств на объекте (запорных аварийных кранов с электромагнитным приводом). Датчики протечки не должны перекрывать все водоснабжение, если запорные системы разнесены по потребителям. Локализуется только линия, на которой обнаружена протечка.
• По способу подачи информации об аварии водопровода (системы отопления). Местная сигнализация предполагает нахождение людей на объекте. Дистанционно передаваемая информация организуется с учетом оперативного прибытия владельца или ремонтной группы. В противном случае, она бесполезна.
• Способ оповещения: локальная звуковая или световая сигнализация (на каждом датчике), или вывод информации на единый пульт.
• Защита от ложных срабатываний. Как правило, точно настраиваемые датчики работают эффективнее.
• Механическая или электрическая защита. Пример механики — системы «Аква стоп» на подающих шлангах стиральных машин. Сигнализация на таких устройствах отсутствует, сфера применения ограничена. Самостоятельное изготовление невозможно.

Правила проведения грамотного монтажа

Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:

• Размечаем участки установки датчиков, кранов и контроллера.
• Согласно схеме соединения прокладываем монтажные провода.
• Врезаем шаровые краны.
• Устанавливаем датчики.
• Монтируем контроллер.
• Подключаем систему.

Остановимся подробнее на самых важных этапах.

Этап #1 — врезка шарового крана

Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.

Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.

Этап #2 — установка датчика

Прибор может быть установлен двумя способами:

• Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.
• Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.

Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.

Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания

Этап #3 — монтаж контроллера

Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:

Готовим отверстие в стене под монтаж коробки контроллера.
Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана.
Устанавливаем на подготовленное в стене место монтажную коробку.
Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами.
Собираем прибор

Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.

Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.

Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.

Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды

Как выбрать датчик протечки воды

Чтобы покупка оказалась максимально полезной, рекомендуем изучить критерии выбора, предложенные в статье ниже.

Датчики протечки воды могут иметь различное устройство и несколько различаться принципами работы. Всех их можно классифицировать по нескольким признакам:

1. Способ оповещения об аварии. Это включение звуковой и световой сигнализации, передача тревоги на смартфоны и планшеты владельцев, либо комбинированная сигнализация, включающая все перечисленные действия.
2. Конструктивно датчики выполняются в виде прибора, заключённого в пластиковый корпус, либо в виде ленты-детектора, подключенной к электронному блоку.
3. По области применения детекторы утечек бывают промышленными и бытовыми. Первые монтируются на магистральных трубопроводах, подающих воду в многоэтажные здания, на промышленных предприятиях. Бытовые датчики предназначаются для квартир и частных домов, так сказать, для индивидуального использования.
4. По типу соединения сенсорного датчика с электронным контроллером. Соединение обеспечивается одним из двух способов: по проводам, и без использования проводки.

Беспроводные устройства. Беспроводной датчик протечки воды обеспечивается питанием от автономных источников энергии: аккумуляторов или батарей. Он имеет встроенный передатчик и контроллер, фиксирующий колебания электромагнитного поля во внутренней цепи прибора. При протечке и замыкании контактов, сигнал об этом подается на встроенный транслятор. После обработки он отправляется в электронный блок управления в виде радиосигнала частотой в 400-500 мегагерц. Дальность действия устойчивой связи у беспроводных детекторов составляет до 100 метров. На практике это значение бывает несколько меньшим из-за препятствий в виде межкомнатных перегородок и мебели. Проводные датчики протечки воды менее удобны, с точки зрения монтажа. При их установке потребуется протягивать линии проводки, при этом заботясь о её маскировке, чтобы не портить интерьер помещения.
Проводные устройства. Сигнал тревоги от сенсора протечки к электронному контроллеру передаётся либо по проводному соединению, либо посредством радиосвязи. В первом случае провод является источником подачи электроэнергии, питающей датчик. При замыкании контактов в результате протечки воды, напряжение в питающей электрической цепи снижается, а сила тока, наоборот, растёт. Контроллер, соединенный с сенсором, воспринимает изменение параметров электричества, и отдает команду на принятие экстренных мер – перекрытие водопровода, включение оповещателя.
Количество кранов. Если говорить о количестве кранов для системы антипротечки, то для эффективной работы необходимо, как минимум, два шаровых крана с электромагнитными клапанами – один устанавливают на стояке с холодной водой, другой – с горячей водой сразу за входными вентилями

Защита проводных датчиков от неосторожного обращения. Провод, ведущий к датчику, может быть случайно оборван детьми, домашними питомцами или перегрызен мышами

Если контроллер не увидит в системе датчик, который больше не способен подавать сигнал, то протечка воды может быть замечена слишком поздно. Функция контроля обрыва цепи – важный элемент безопасности всей системы защиты от протечек воды.
Удобство. В целях удобства работы со всей системой контроллер может иметь ряд полезных функций: индикатор заряда, самоочистка кранов (предотвращает «закисание» металла), возможность на время отключить датчики (например, для уборки), доступные батарейки, индикация сработавших датчиков (для более быстрого обнаружения места протечки воды).

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

• входной, выходной патрубок;
• пружины, имеющие разную степень сжатия;
• клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
• второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
• герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

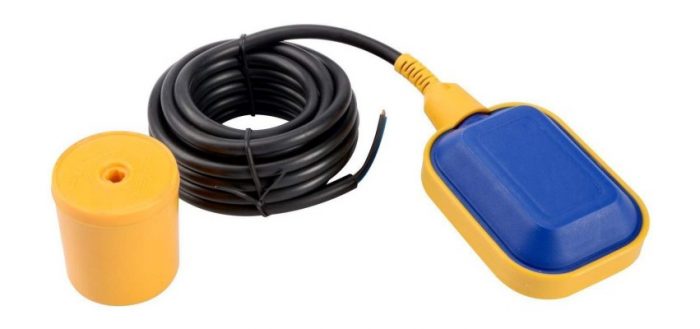

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Общие принципы размещения датчиков протечки

Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:

• запорные краны, смесители;
• соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
• вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
• места подключения приборов учета (счетчиков воды);
• радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).

Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.

На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.

На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.

В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.

Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.

Наиболее критичные точки прорыва воды

При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:

• клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
• то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
• радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.

Как правильно размещать датчики

Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.

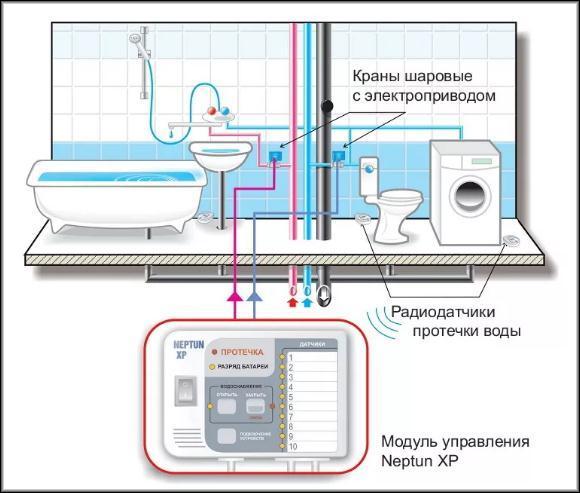

Принцип работы системы против протечек

Понятно, что если авария произошла на центральном стояке подачи воды в квартире – тут никакая система «автостоп» не поможет. Только перекрыть водоснабжение всего подъезда или дома.

Но есть немало поводов для волнений и у себя в квартире:

1. Сами внутриквартирные трубы, места соединений, смесители — со временем изнашиваются и становятся причиной аварий.
2. Сама бытовая техника — стиральные и посудомоечные машины имеют свой срок безаварийной работы. Со временем резиновые уплотнители, трубки подвода воды теряют свою прочность и эластичность. Если их вовремя не заменить, то следующий ремонт будет уже у соседей снизу. И скорее всего за ваш счет.
3. Самостоятельная прокладка трубопроводов и подключение сантехнического оборудования — унитаза, ванны, душевой кабины, стиральных и посудомоечных машин — тоже частая причина квартирного потопа.
4. Не забудем и о человеческом факторе. Элементарная забывчивость приводит к переполнению ванны и, как следствие, к затоплению нижних этажей.

Стандартная система антипротечек реагирует на любой контакт с водой на полу. Датчик воды может быть размещен где угодно — санузел, кухня, под ванной или там где возможен прорыв водопровода.

Как работает такая система?

В основе всех извещателей от протечки воды наличие пары электродов.

При контакте с водой электрическая цепь замыкается. Сигнал о понижении сопротивления поступает прямиком на контроллер, который обрабатывает поступившую информацию и подает свой электрический сигнал на срабатывание электромагнитных клапанов, поставленных на трубах подводки воды в квартиру.

Вода в дом поступать не будет то тех пор, пока причины аварии не будет устранены. И только после этого система будет запущена снова и краны подачи воды откроются.

Такие комплексы работают автономно и в автоматическом режиме.

Установка прибора и принцип работы

Для установки девайса выбирают места, где наиболее вероятна протечка водопроводной системы. Устройства размещаются за унитазом или под ванной.

Чтобы определить, что началось поступление воды, гаджету нужно не более двух секунд, после чего он передает сигнал на шлюз. Сначала запускается сигнальная индикация и рингтон, затем сообщение передается на связанный с системой смартфон.

Чтобы не возникало проблем с получением оповещения на планшетах или телефонах с операционной системой Андроид, необходимо проверить настройки мобильных девайсов. Главное — убедиться, что приложение MiHome находится в списке исключений режима энергосбережения.

Устройство легко разобрать и даже усовершенствовать — если к контактам присоединить проволоку, то охват можно существенно увеличить. Как только жидкость коснется проволоки, произойдет срабатывание по установленному сценарию.

Кроме использования по прямому назначению, можно применить Xiaomi Aqara и в других целях:

• если расположить его в ванной на нужном расстоянии, то он оповестит о том, что набралась вода;
• так как устройство можно запрограммировать на оповещение об отсутствии влаги, то можно использовать его и для уведомлений о том, что пора наполнить миску для питомца. Это полезно, если пришлось уехать, а за кошкой или собакой присматривают знакомые.

Иногда датчики применяют и для своевременной реакции на протечку сверху. В этом случае размещать его приходится на потолке в зоне возможного поражения.

Сравнительная таблица моделей

В целях сравнения представленных моделей рекомендуем изучить сравнительную таблицу в статье ниже.

Модель	Рабочее напряжение (В)	Тип соединения	Индикация	Уровень звука сигнала (дБ)	Цена (руб)
СИРЕНА AL-150	9	беспроводной	акустический	90	от 460 до 476
Aqara Water Leak Sensor	3	беспроводной	отсутствует	отсутствует	от 1000 до 1930
DIGMA DiSense W1	1	беспроводной	отсутствует	отсутствует	от 1370 до 2075
Neptun SW005	0.05	проводной	отсутствует	отсутствует	от 650 до 988
AJAX LeaksProtect	3	беспроводной	акустический	от 85 до 11	от 2800 до 3000
Neptun SW007	12	проводной	акустический	80	от 660 до 940
HIPER IoT W1	3	беспроводной	нет	отсутствует	от 1550 до 1990
Даджет KIT-MT8082	9	беспроводной	акустический	85	от 590 до 700

Классификация систем защиты от протечек

Системы «антипротечка» классифицируют по следующим основным признакам:

1. По количеству кранов с электроприводом в комплекте.
2. По способу информирования о протечке.
3. По способу обмена информацией между датчиками и блоком управления.

Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться на стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено.

Типы моделей по способу оповещения

Существуют следующие способы информирования о протечке:

• индикация на дисплее контроллера;
• индикация на дисплее, сопровождающаяся шумовыми сигналами;
• шумовая сигнализация, индикация и отправка сообщения.

Передача сообщений возможна, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства.

Ввод номера телефона производят с пульта управления. При подключении системы к интернету есть возможность рассылки сообщений посредством GPRS-соединения.

Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке

Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.

Проводные и беспроводные датчики

Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.

В проводных системах передачи информации на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.

По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается

Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны.

Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается достаточно высокой и не достигает минимальных значений, как в результате протечки.

Внутри каждого беспроводного датчика есть схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик настраивают на одну частоту.

Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления

Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех.

Каждый из производителей применяет собственные принципы модуляции. В связи с этим, беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.

Беспроводной датчик протечки воды: принципы работы

Беспроводной датчик утечки воды, как и обычный проводной датчик, оснащен электродами. Если на них попадает вода, происходит замыкание полюсов электродов, и датчик посылает сигнал на приемник, подключенный к блоку управления. Если после отправки сигнала об аварии, от радиомодуля не пришло подтверждения получения сигнала, датчик отправляет аварийный сигнал повторно до получения сигнала подтверждения о полученном сигнале аварии. С блока управления, в свою очередь, сигнал передается на краны, которые незамедлительно останавливают подачу воды в систему. Время от намокания датчика до полного позициониррования кранов в закрытом состоянии занимает 15–20 секунд. Подача воды не возобновится до полного устранения утечки или переключении блока управления в режим принудительного открытия кранов (например в случае тушения пожара) Краны не будут открыты даже при полном высыхании датчиков. Для сброса аварии, требуется вытереть и высушить датчики воды, после чего отключить и включить блок управления.

Нужно отметить, что для исправного функционирования беспроводного датчика утечки воды необходимо правильно его установить и подключить. Для этого достаточно «познакомить» беспроводной датчик протечки с модулем подключенным к блоку управления. Этот модуль «знает» все подключенные к нему беспроводные датчики поименно и будет, помимо постоянного ожидания аварийного сигнала от датчиков, по  несколько раз в день уточнять состояние датчика (уровень приема, заряд батареи). В случае невыхода беспроводного датчика на связь, система сообщит Вам об этом с помощью звуковых и световых сигналов, с указанием номера пропавшего датчика.  Пропажа датчика не является аварией и краны не перекрываются.

Также, при подключенном GSM информаторе, сигнал об аварии от датчика затопления, может дублироваться в виде СМС на телефон владельца дома или квартиры.

Стоимость беспроводного датчика затопления относительно высока (в 4 раза больше, чем проводные датчики затопления), потому мы рекомендуем устанавливать комбинированную систему, когда Вы используете беспроводные датчики WSR совместно с проводными датчиками WSP или WSP+. Обслуживание беспроводных датчиков и их эксплуатация, вместе с тем, процесс практически беззатратный. Беспроводные датчики WSR затрачивают минимум энергии для своей работы, работая на «свободной» частоте 868МГц не имеют вредных излучений. Время от времени для поддержания их работы требуется замена элементов питания – батарей (раз в 7-15 лет). Мы рекомендуем примерно раз в полгода протирать контакты рабочей поверхности датчиков

Монтаж системы предупреждения протечки воды

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

• разметку точек монтажа;
• прокладку проводов;
• врезку кранов;
• установку определителей протечки;
• монтаж управляющего модуля;
• подключение и проверку системы.

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него. Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия

В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.

Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Обзор Xiaomi Aqara

Комплектация датчика воды от Сяоми очень простая — сам прибор, батарея к нему, а также инструкция. Внешне он напоминает беспроводную кнопку. Изготовлен из пластика высокой прочности, а сзади у него располагаются два контакта. Именно они отвечают за определение протечки. Батарея вставляется так же сзади.

Чтобы обеспечить работоспособность датчика Xiaomi Aqara, достаточно установить одну батарейку типа CR2032. Крышка батарейного отсека обеспечена резиновой прокладкой и накрепко завинчивается, чтобы не допустить влагу, даже если устройство полностью будет погружено в воду.

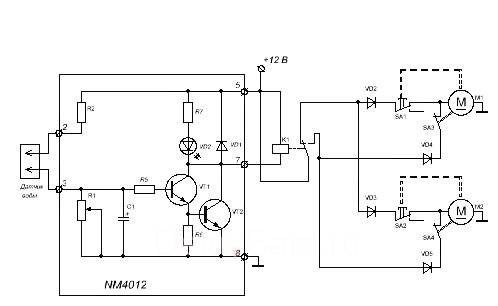

Электронная система противодействия затоплению

 Электронная система состоит как минимум из трёх блоков. Это датчик протечки, устанавливаемый на полу помещения, блок управления и исполнительный механизм.

Работает такая система следующим образом: при появлении влаги замыкается цепь между электродами датчика. Это даёт команду блоку управления подать питающее напряжение на электрический привод, который и перекрывает подачу воды. Датчик протечки и блок управления можно изготовить самостоятельно. В качестве исполняющего механизма понадобится электроклапан или шаровый кран с сервоприводом.

Изготовления датчика

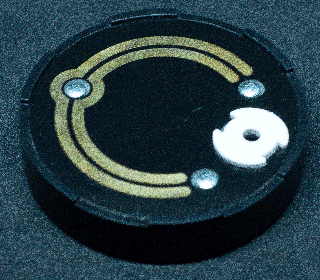

Простейший датчик протечки – это два расположенных на некотором удалении друг от друга проводника. Однако, согласитесь, что оголённые провода на полу ванной или туалета будут смотреться как минимум нелепо, а как максимум предоставлять опасность поражения электрическим током. Поэтому можно изготовить датчик, протравив дорожки на печатной плате из фольгированного текстолита, а в качестве корпуса использовать кнопку от дверного звонка.

Использование корпуса дверного звонка в качестве датчика протечки

Работу следует выполнять в следующем порядке:

• Вырезать плату по размеру кнопки;
• Методом ЛУТ или с помощью фоторезиста необходимо вытравить на поверхности плат дорожки;
• Залудить печатные проводники при помощи паяльника;
• Припаять к проводникам скобы в качестве ножек;
• Подключить соединительный провод;
• Установить печатную плату в корпус кнопки звонка.

Схема печатной платы

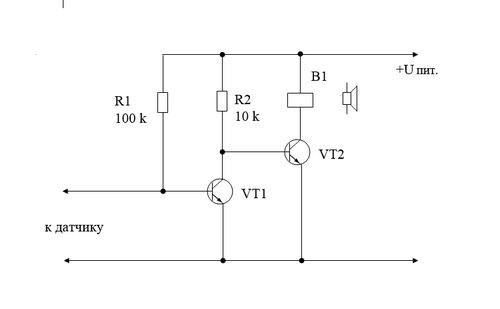

 Электрическая схема блока управления

Питание системы осуществляется при помощи небольшого аккумулятора напряжением 12В. Главным требованием к источнику питания является его низкий саморазряд. Так как ток, потребляемый схемой в дежурном режиме ничтожно мал, то подзаряжать аккумулятор придется буквально пару раз в год.

Схема управления закрытием шарового крана работает следующим образом. В дежурном режиме тока через датчик нет, транзисторы закрыты, реле обесточено. При появлении воды на базе транзистора VT1 появляется напряжение смещения, вследствие чего транзистор открывается и подаёт питание на базу более мощного транзистора VT2. В свою очередь открытый транзистор VT2 управляет электромагнитным реле, которое подаёт питание на исполняющий механизм.

Пример схемы управления закрытием шарового крана

В электрической схеме можно использовать транзисторы структуры n-p-n с любой маркировкой. Транзистор VT2 должен быть средней мощности. Резисторы R1, R2 – маломощные.

Усовершенствованная электрическая схема показана на следующем рисунке. Она рассчитана на подключение двух мотор-редукторов.

Пример усовершенствованной электрическая схемы

 Исполняющий механизм

Конечно же, исполняющий механизм можно собрать самостоятельно, используя для этого подходящий мотор-редуктор и концевые выключатели. Однако проще и надёжнее будет приобрести шаровой кран с сервоприводом заводского изготовления. Приобретая такое устройство, убедитесь в том, что его конструкцией предусмотрены концевые выключатели, размыкающие цепь в крайних положениях.

Конечно, цена этих приборов намного выше пластиковых собратьев, но и надежность их работы не вызывает нареканий.

Исполнительный механизм

После присоединения датчика, блока управления и электрического крана к источнику питания, производят испытание системы. Для этого наливают немного воды на место установки датчика.

Интерфейс датчика протечки Xiaomi

Интерфейс плагина, благодаря которому можно управлять прибором, отслеживающим утечку воды, содержит следующие вкладки:

• «Сценарии», где находятся настроенные пользователем варианты реакций на триггеры;
• «Лог», куда заносятся данные о срабатывании устройства.

В верхнем углу справа есть еще одна кнопка, благодаря которой можно перейти на вкладку «Дополнительные настройки». Здесь пользователю доступен переключатель, активирующий сигнализацию на шлюзе, если произошла протечка воды.

В случае срабатывания прибора на шлюзе появится красная индикация и оповестит о неполадках звуковым сигналом.

Прибор от Сяоми отличается надежностью и стабильностью, ложных срабатываний у этих девайсов практически не случается, потому рекомендуется оставить переключатель сигнализации в активном состоянии.

Вкладка «Автоматизация» предоставляет доступ к настроенным сценариям. «Общие настройки» дают возможность подобрать прибору новое имя в системе или же перенести группу устройств.

В условиях срабатывания у пользователя два варианта решения:

• «Обнаружена утечка воды»;
• «Неполадка устранена».

Даже если интерфейс русифицирован не полностью, разобраться в этом не составит труда.

При обнаружении утечки воды на смартфон пользователя приходит автоматическое уведомление. Дополнительно прописывать этот момент в сценариях не требуется.

Сяоми предлагает настроить звуковое оповещение шлюза, установив специальный рингтон, который будет относиться именно к протечкам. Для этого нужно отключить оповещение в «Дополнительных настройках» и добавить на шлюз дополнительный рингтон. Это делается во вкладке «Настройки рингтона». Можно выбрать одну из имеющихся настроек звука и подтвердить действие кнопкой «Добавить». Допускается даже запись с диктофона или мелодия из памяти смартфона.

Сценарий может выглядеть так:

• выполняется условие — наличие протечки;
• запускается инструкция — проигрывается звонок и включается подсветка.

Второй сценарий настраивается для ситуации, когда протечка устранена, при выполнении условия подсветка шлюза отключается.

Иные сценарии можно настроить самостоятельно по аналогии с описанными.
