Выбираем лучший крепеж для проводов

Тонкости выбора комплектующих для ремонта

Перед закупкой комплектующих для будущей сети необходимо определиться с размерами кабель-каналов для электропроводки и нужным количеством аксессуаров. Помещение должно быть тщательно вымерено исходя из предполагаемой географии монтажа системы с учетом ниш и углов. По длине нужно сразу добавить к получившемуся результату около 10% запаса.

Подбор и проверка

Каналы должны подходить внешним видом под общий интерьер. Выбор пластика по цвету безграничен. Есть даже лотки с рисунком, с оформлением «под дерево». Но и металлические короба имеют покрытия, выполняющие заодно и антикоррозийную функцию. Беспроигрышный вариант — белый цвет.

На этапе подбора стоит учитывать множество других нюансов:

1. Избежать последующей борьбы с зазорами поможет приобретение адаптированных под современные лоточные системы выключателей и розеток. То же касается и распаечных коробок. Все это может идти в комплекте с лотками, предназначенными для открытой проводки.
2. При расчете нужно исходить из того, что все провода нельзя располагать в одной коробке. Допустимое наполнение лотка — треть от общего пространства.
3. Для компьютерных и телевизионных систем довольно будет мини-лотков с небольшим сечением, в том числе и по ширине.
4. Пластиковый профиль можно проверить скручиванием. Если он после этого приобретает прежнюю форму — материал изделия является качественным.
5. Отдельно стоит испытать сгибанием крышку.

Ориентир на новые технологии

С целью упрощения работы по монтажу коробов для прокладки кабелей разработчики предлагают все новые и новые технологии. Для улицы предлагаются одни технологии, для дома — другие. Новые профили, например, идут с уже готовыми отверстиями, что помогает при разметке и установке.

Домашним мастерам нелишне будет знать:

Есть каналы со специальными держателями. Они обеспечивают более надежное крепление проводов

Это важно для потолочных и настенных линий.
Для смешанных систем имеются распределительные коробки. С их помощью легко оформляется разделение токов разных напряжений. Этот же эффект достигается специальными встроенными перегородками.
Современные угловые соединения позволяют настраивать переходы в полном диапазоне 180 градусов, что хорошо для помещений сколько угодно сложной конфигурации.
Разветвители, внутренние и внешние уголки, универсальные сепараторы и заглушки незаменимы при создании эстетичных конфигураций

В значительной степени они обеспечивают и простоту монтажных работ.

Этот же эффект достигается специальными встроенными перегородками.
Современные угловые соединения позволяют настраивать переходы в полном диапазоне 180 градусов, что хорошо для помещений сколько угодно сложной конфигурации.
Разветвители, внутренние и внешние уголки, универсальные сепараторы и заглушки незаменимы при создании эстетичных конфигураций. В значительной степени они обеспечивают и простоту монтажных работ.

Новейшие декоративные крышки и накладки обеспечивают хорошую стыковку и эстетичный внешний вид соединений. В процессе работы это может показаться не очень существенным, но на финальной стадии эффект чувствоваться будет.

Параллельно основным покупкам нужно позаботиться и о приобретении монтажных расходников и недостающих инструментов. Это дюбеля, саморезы, клейкая лента, ножовка по металлу, канцелярский нож.

Методы крепления к стенам из различных материалов

Прежде, чем начать осуществлять крепление канала для кабеля, независимо от его материала, необходимо четко оценить, на каком типе стены будет проводиться данная манипуляция. В соответствии с этим подобрать способ фиксации.

Необходимо четко оценить, на каком типе стены будет проводиться крепление кабель-канала.

Крепление кабель-канала на дюбель-гвозди

Наиболее распространенный тип установки, который отличается универсальностью, простотой монтажных манипуляций и невысокой ценой. Такой вариант подходит для скрытой и открытой вариаций монтажа.

Но, важно учитывать, что дюбеля, так же как саморезы и винты, нужно закручивать до конца. В противном случае, шляпка, которая будет торчать, может повредить изоляцию провода

Способ применяется на стенах из кирпичной кладки, а также бетонного монолита. Шаг фиксации должен иметь расстояние около 45 см.

Такой вариант подходит для скрытой и открытой вариаций монтажа.

Как крепить кабель-канал на клей

Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции. Затем, нанести клей по тыльной стороне канала. После этого проводится фиксация к поверхности. Немного подержать, так клей успеет схватиться.

Стоит помнить, что выбирать клеевые составы рекомендовано в крайних случаях, когда смонтировать по-другому не предоставляется возможным. Например, когда необходимо поставить пластиковую конструкцию на кафельную плитку или дорогие обои.

Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции.

Особенности крепежа на саморезы

Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонных конструкциях. Во втором случае необходимо очень аккуратно осуществлять манипуляцию, чтобы не привести к раскрашиванию. Расстояние между соседними саморезами чаще всего находится в интервале 35…45 см. Выбирается по сечению провода и материалам самой стены.

Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонным конструкциям.

Можно ли использовать гвозди для монтажа

Применение гвоздиков – это крайне редкие случаи. Не стоит их выбирать по причине.

• Могут надежно войти только в деревянную стену;
• При малейшей механической нагрузке, могут выскочить из деревянной поверхности и привести к повреждению провода;
• Гвоздики могут послужить дополнительной фиксацией к клею, для обеспечения повышенной надежности на случая рассыхания клеевого состава с течением времени.

Применение гвоздей – это крайне редкие случаи.

Чем крепить

Перед финальной отделкой стен нужно выбрать способ фиксации проводов.

Алебастр

Гипсовый состав применяют при необходимости быстрого крепления кабеля. Раствор удерживает небольшое количество проводов в мягкой оплетке. Алебастр накладывают небольшими порциями. Главным недостатком считается быстрое затвердевание смеси, которую невозможно готовить в нужных объемах.

Кабельные стяжки

Крепеж из негорючего пластика подходит для установки на газобетон, кирпич, дерево или бетон. Его используют в сочетании с винтами, шурупами и дюбель-гвоздями. Перед монтажом формируют отверстие, соответствующее диаметру крепежа. После этого вставляют дюбель, забивают стяжку-площадку, укладывают кабели на готовую трассу.

Дюбель-стяжки

Изделие представляет собой дюбель-гвоздь со стяжкой, сделанной из самозатухающих пластификаторов. Крепеж снабжен неразъемными или разъемными замками. Во втором случае можно дополнять пучок новыми проводами или убирать ненужные элементы. Дюбель-стяжки используют для открытой или скрытой прокладки кабелей на кирпичных или бетонных поверхностях.

Пластиковый дюбель

Полиамидные гвозди с головкой-отверстием помогают быстро закрепить кабель в штробе. Сначала забивают фиксирующий элемент, после этого протягивают кабель.

Дюбель-хомуты

Изделия разного диаметра предлагаются в белом или черном цвете. Крепеж имеет вид петли с фиксаторами на ножках. Перед установкой проделывают канавку, размещают хомут, прокладывают проводку. Недостатком метода считается необходимость строгого подбора размера крепежа под сечение кабеля.

Дюбель-клипсы

Элементы используются при открытой укладке проводов. Они имеют вид изогнутых полос с ответвлениями. Клипсы подходят для закрепления круглого или плоского кабеля малого сечения. Устанавливаются такие элементы легко. Достаточно сделать нишу нужного размера, вставить в клипсу жгут. Электрические коммуникации фиксируются надежно, выглядят эстетично.

Самодельные приспособления

При отсутствии специализированных изделий можно использовать подручные средства:

1. Дюбели или гвозди. Их вбивают до укладки проводки. Гвоздем пробивают центральную часть телефонного кабеля.
2. Гофрированный шланг. Его нарезают на отрезки, длина которых чуть больше ширины канала. Трубку сжимают и вводят в штробу. По мере оштукатуривания стены крепежи извлекают.
3. Перфорированные металлические полосы. Используются для размещения поперек трубы и закрепления пучков.

Алюминиевые пластины

Для закрепления кабелей применяют листы металла, нарезанные тонкими полосами. Несколько проводов оборачивают пластиной, которую просверливают и закрепляют на дне штробы. Концы полосы загибают после укладки кабелей.

Крепеж для упорядочивания пучка проводников

При организации рабочих мест проверяют несколько разных кабелей.

Для упорядочивания пучков используют:

1. Монтажные площадки. Их закрепляют на поверхности с помощью клейкого слоя. После этого пучок прикрепляют к площадке с помощью стандартной стяжки.

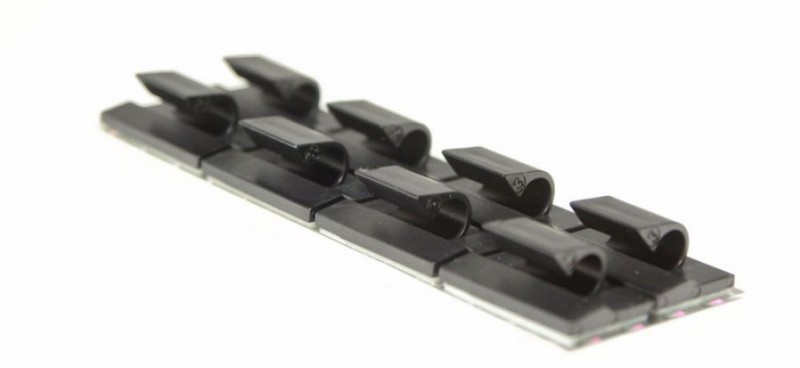

2. Кабельную клипсу с клеевой основой. Она подходит для закрепления на пластиковых поверхностях.
3. Кабельные лотки из перфорированного металла, фиксируемые на потолке.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

• 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.

• 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

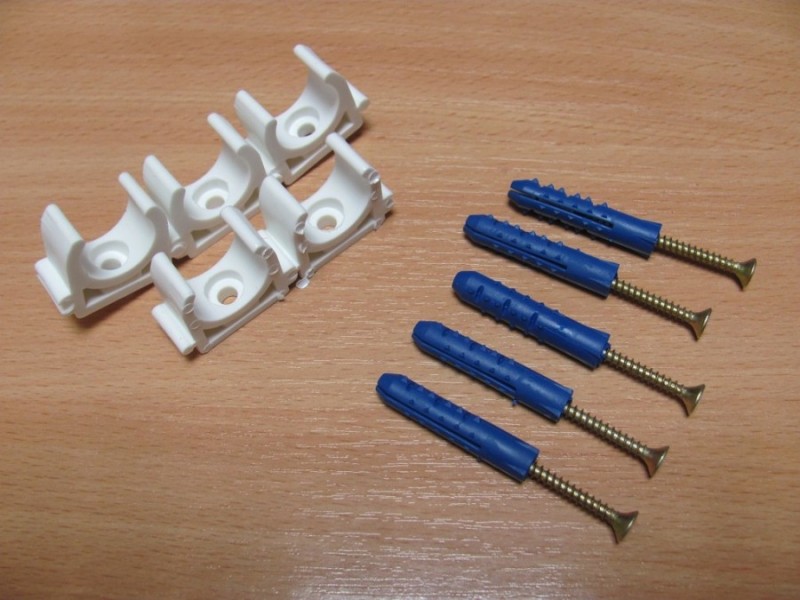

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

• Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

• Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

• Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Виды проводок

Прокладка кабеля может осуществляться посредством открытой, скрытой проводки, а также с использованием нестандартных способов монтажа и крепления:

Кабели

1. нестандартный монтаж и крепление проводки – это прокладка под водой, под землей, вблизи горючих источников. Такие работы чаще всего выполняются специалистами, поскольку необходимо соблюсти повышенные требования безопасности;
2. открытая проводка – не очень эстетичный вариант крепления, чаще всего применяется как временный, либо в помещениях из дерева, где делать штробы просто неразумно. И даже в случае укладки проводов в кабельный канал в виде короба или внутри гофры трубы (гибкой или жесткой) внешний вид стены или потолка неизбежно утратит свою привлекательность, хоть и будет аккуратным и с точки зрения безопасности надежным. Однако нередко данный способ дополнительной проводки все же используется в частных домостроениях. Современный рынок кабельной продукции и разновидность кабельных каналов позволяет сделать такой вид работ быстро и без видимых «искажений» общего интерьера;
3. скрытая проводка – вариант, когда эстетичный вид помещения, весь его интерьер сохраняется в задуманном стиле (без искажений), поскольку все коммуникации будут «спрятаны» в стене. Работы по выполнению скрытой проводки довольно объемные и затратные, и это также зависит от того, будет эта штроба под один-два провода или кабельный канал (в том числе гофротруба), поскольку необходимо будет подготавливать углубление в бетонной или кирпичной стене, с местом для розеток, выключателей и разводок.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее – грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.

Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа – неправильно

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладки	Разновидность провода
Силовой	Информационный
Горизонтальный участок	350	250
Вертикальный участок	500	350
В обе стороны от вершины угла при повороте на 90 градусов	70	50

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.

До того, как приступить к финишной отделке потолочной поверхности, нужно обязательно подвести электропровода к выключателям и источникам искусственного освещения. Скрытая проводка по потолку не только позволит сэкономить средства на покупке кабеля, но и является более надежным вариантом с точки зрения безопасности.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

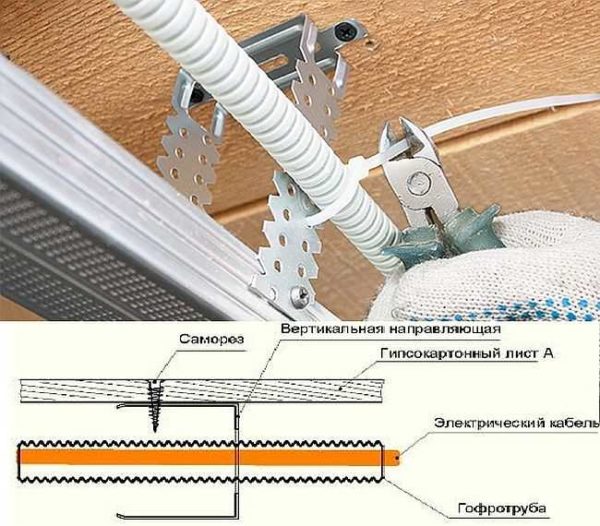

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Какие крепежи можно использовать для электрической проводки?

Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

Дюбель-хомуты

Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.

Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

Наиболее простой версией считается – “скоба”. Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.

А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.

Чем отличается:

• Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
• За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.

Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки

Установочная площадка

Версия с названием – “установочная площадка” считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена

Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.

Скрытый монтаж

При скрытом монтаже применимы многие виды крепежа, описанные
в прошлой части. Только кабельная линия ведется в штробе, которая затем
исчезнет под штукатуркой, или в коробе. Однако есть и специфичные виды
крепления.

Кабельные лотки

Кабельный лоток незаменим при монтаже светильников,
встраиваемых в подвесной потолок. Чтобы обеспечить все светильники в комнате
питанием, придется развести множество линий, которые должны быть надежно
прикреплены к перекрытию потолка, не мешая при этом каркасу для установки плит.

Сверлить множество отверстий в бетонной плите, а еще с
высокой степенью точности – не самая удачная идея. Поэтому для прокладки кабеля
применяется специальный лоток из алюминиевого профиля. Лоток крепится к потолку
на несколько крепежных пластин (либо «S-образных», либо «П-образных»), а кабельные трассы вкладываются
в лоток и закрываются крышками.

«Приклеивание» на алебастр

Еще одна простая технология скрытого монтажа – нанесение
небольших порций алебастрового раствора, который прихватит кабель к штробе.
Алебастровые «прихватки» могут применяться как отдельный вид фиксации или в
дополнение к дюбель-клипсам. После полного застывания алебастровой массы штробу
скрывают штукатуркой.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

• Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
• Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.
