Как устроен булерьян: печь длительного горения и ее изготовление

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

Достоинства и особенности

Отопительные печи Булерьян имеют самые разные конфигурации и размеры, позволяющие без проблем отапливать до 1100 кубометров помещения. Подобрать подходящую модель не составит труда. Использование этого оборудования для отопления дома во многом целесообразно, что подтверждается следующими моментами:

1. Безопасность. Отопительная печь данной конфигурации не разогревается до накала металла, не выжигает кислород.
2. Отопление осуществляется равномерно по площади всего дома.
3. Скорость отопления. Печь Булерьян любой конфигурации способна прогреть даже большое помещение достаточно быстро.

Бренеран с водяным контуром

Работа печи является автономной – она работает на топливе, не задействуя ни газ, ни электричество.

Обслуживание печи – не трудоемкий процесс, поскольку количество золы очень невелико.

Одна загрузка топлива может дать работу печи в течение 8–12 часов без дополнительного подкладывания.
Процессом отопления можно управлять.

Дожиг газа в отдельной камере обеспечивает КПД 85%.

Но у печей Булерьян с водяным контуром есть и другие особенности, о которых не стоит забывать в процессе ее эксплуатации:

1. Дрова для печи должны быть хорошо просушены. Также лучше всего при этом использовать породы, которые не выделяют смол.
2. При оборудовании дымохода необходимо произвести качественное утепление трубы. Иначе может возникнуть появление конденсата. Все это снижает теплоотдачу.
3. Во второй топочной камере газы сгорают не полностью.
4. Расстояние между печью и стенами, которое должно составлять не менее полуметра для выполнения условий пожаробезопасности. Это является достаточно веской проблемой для домов небольшой площади. Некоторым образом решить этот вопрос позволяет обшивка стен. рядом с которыми находится установка, металлом с применением базальтового утеплителя. Сначала стена обшивается утеплителем, а затем происходит крепление листов металла. Это обеспечит не только пожаробезопасность помещения, но и усилит эффект теплоотдачи. В этом случае максимально допустимое расстояние равняется 20 см.
5. Пыль и грязь – это еще одна немаловажная проблема печей Булерьян. Пыль, которая попадает в трубы, выжигается очень высокой температурой, вследствие чего образуется неприятный запах. А поскольку появление пыли в трубах неизбежно, то и неприятный запах при работе печи – тоже. Также и грязь, притягиваемая положительными ионами, которые образуются возле печи, разносится по комнатам, попадая в организм человека. Так разносятся и различные вирусные заболевания. Поэтому в домах, отапливаемых с помощью таких печей, необходимо чаще делать влажную уборку, а так поддерживать хорошую вентиляцию .

Возможно, банная печка такой модели будет идеальным отопительным устройством в вашей парной, поэтому ознакомьтесь со статьей Банные печи Булерьян (Бренеран) .

При выборе отопительной печи Булерьян с водяным контуром, стоит обратить внимание не только на ее конфигурацию, но и на материал изготовления дверцы. Они бывают сделаны как из металла. так и из стекла

Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции

так и из стекла . Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции.

Как правильно топить печь

В ходе интенсивного обогрева помещения используется режим активного горения. Но для стабильности отопления требуется именно тление. В качестве топлива может использоваться пеллеты, щепа, брикеты.

Также надо учитывать, что интенсивное горение в течение всего времени работы агрегата вызвало бы прогорание металла. Поэтому оно не используется.

На первом этапе требуется обеспечить розжиг с помощью топлива, которое характеризуется большой скоростью горения. Например, подойдет сухой картон или щепа. Такого топлива должно хватить на 25-30 мин. работы с тем, чтобы угли образовались уже в момент полного прогрева помещения.

Зажигать надо огонь тогда, когда заслонка и дроссель открыты. Потом дверцу следует закрыть. После образования углей в топку можно начинать подбрасывать крупные поленья или брикеты.

Дроссель фиксируется на нужном режиме, а шибер ставится в закрытое положение. Начинается ступенчатый прогрев с выходом воздуха в 60-70 градусов.

Качественное отопление дачи можно гарантировать за счет использования моделей с водяным контуром. В теплообменниках начинает передвигаться разогретая вода. Предусмотрены в данной модели отсек для розжига – топка и камера для дожига газов.

Водяные печи Булерьян обеспечивают быстрый нагрев воды. Причем требуется повышение температуры большого ее объема. Практически вся энергия агрегата тратится на эти цели.

На отопление идет не более 7-10% от запаса энергии. Теплоноситель передается в систему обогрева или накопительную камеру. Рекомендуется добавлять в воду специальный антифриз.

Разновидности исполнения

Печь профессора Бутакова

Разберёмся в чём разница Булерьяна, Бренерана, печи профессора Бутакова и какие ещё виды Булерьянов бывают.

Булерьян – это бренд из Германии. По лицензии идентичные печи производят в России и называются они «Бренеран». Ничем существенно эти две печи не отличаются.

Печь профессора Бутакова имеет особенности и отличия:

• Конвекционные трубы полностью утоплены в корпус;
• Корпус не бочкообразный, а в форме параллелепипеда;
• Есть зольник;
• Есть колосниковая решётка;
• Плоская верхняя поверхность позволяет подогревать на ней еду (хотя это займёт много времени, ведь корпус прогревается не сильно).

Недостатком конструкции можно назвать поворотную заслонку. Она сделана так, что регулируя её положение можно обжечь руки о корпус.

Многие считают, что и колосниковая решётка в конвекционных печах – лишняя деталь. Закладки дров нужно делать чаще, хотя в Булерьянах они и так сгорают практически без остатка.

Пытливые умы изобрели аквабулерьян. Однако первоначально Булерьян разрабатывался, как печь воздушного отопления. Она не рассчитана на то, чтобы прогревать воду, у которой теплоёмкость в 800 раз больше, чем у воздуха.

Для теплиц применяют теплоаккумуляторы – это такой тюнинг, призванный накопить тепло, которое обычно накапливают стены. Навесные панели, заполненные гравием, галькой, битым кирпичом и т.д. Они одеваются на конвекционные трубы Булерьяна и повторяют по форме стенки печи.

Недостатки традиционных печек

Используя отопительные печи Булерьян для дачи, загородного дома или любого нежилого здания, мы обеспечиваем помещения теплом и экономим на твердом топливе. Эти чудо-печи славятся своей эффективностью и способностью очень быстро прогревать даже очень большие помещения. Прежде чем мы расскажем, чем так хороши печи Булерьян, давайте вспомним о недостатках традиционных печек – это всевозможные буржуйки, печи-камины, обычные камины и многое другое. Представим их в виде списка:

• Не самая высокая эффективность – в большинстве случае тепло от сгорающего топлива отправляется в печную трубу, лишь частично переходя в обогреваемые помещения. Существуют ухищрения, позволяющие задержать генерируемое тепло, но все это требует дополнительных усилий и вложения денежных средств;
• Быстрое прогорание твердого топлива – обычно его приходится подкладывать в топку каждые 2-3 часа. Это создает определенные неудобства, особенно ночью, когда хочется спать, а не носиться по дому с поленьями. Печи Булерьян относятся к агрегатам длительного горения, поэтому данная проблема здесь решена;
• Низкая отдача тепла в помещения – сказывается небольшая площадь корпусов отопительных агрегатов и их пониженная способность передавать тепло в помещения;
• Не всегда привлекательный дизайн – это больше относится к самодельным печкам, так как заводские образцы могут похвастаться неплохими внешними данными.

Некоторые недостатки довольно серьезные, что заставляет пользователей искать какие-то пути для их устранения.

Печи Булерьян отличаются тем, что в них устранены практически все недостатки, присущие традиционным твердотопливным агрегатам.

Печи Булерьян и их устройство

Решение задачи пришло из Канады – страны, известной своим суровым климатом. Там постоянно царят поистине сибирские морозы, но закаленные канадцы не обращают на холода особого внимания. К тому же они изобрели печь Булерьян – это дровяная печь, позволяющая за считаные минуты прогреть помещение или здание большого размера. Сегодня Булерьян стала известной во всем мире. Она выпускается многими производителями, несмотря на наличие патента у одного немецкого производителя.

Печь Булерьян – это уникальное сочетание преимуществ классической буржуйки, пиролизного горения и конвекционного обогревателя. При этом сочетание получилось простым и очень эффективным. Фактически разработчики добавили к обычной буржуйке конвекционные трубки и умудрились сделать так, чтобы генерируемое тепло практически полностью уходило в воздуховоды, а не в дымоход.

Твердотопливная печь Булерьян состоит из следующих частей:

• Камера сгорания – ее объем составляет примерно ¾ от всего внутреннего объема. Здесь происходит первоначальный розжиг горючего, когда Булерьян только запускается. И здесь же производится генерация продуктов пиролиза;
• Камера дожигания – по своему объему она занимает примерно ¼ внутреннего пространства. Сюда, под действием тяги, попадают продукты пиролиза, которые воспламеняются и сгорают с образованием высокотемпературного пламени;
• Инжекторы – небольшие трубки, по которым в камеру дожигания поступает атмосферный воздух, необходимы для сжигания продуктов пиролиза;
• Конвекционные трубы – печка Булерьян является мощным конвектором, причем конвекция образуется за счет толстых металлических труб. Внутренняя часть этих труб контактирует непосредственного с горящими дровами и пламенем. Благодаря большой площади соприкосновения, они отбирают гигантское количество тепла, отправляя его в помещения в виде мощных конвекционных потоков;
• Регуляторы – к ним относятся шиберная заслонка и дроссель на загрузочной дверце. Благодаря им в печи типа Булерьян поддерживается реакция пиролиза – регулирующие элементы ограничивают тягу и подачу кислорода. Одновременно с этим они отвечают за интенсивность горения и поддержание той или иной температуры;
• Дымоход – самая простая часть, нередко оснащаемая емкостью для сбора конденсата. Через дымоход удаляются продукты сгорания.

Устройство печи Булерьян действительно очень простое. Самая важная ее часть – это топка, образуемая конвекционными трубами. Большая часть их площади открыта воздействию жара, чем достигается высокая эффективность агрегата.

Обычно дымоходы приобретаются или изготавливаются отдельно от самого Булерьяна. Мы рекомендуем обязательно оснастить дымоход сборником конденсата, построив его по Т-образной схеме с краником в нижней части.

Принцип работы Булерьяна до невозможности прост и хорошо иллюстрирован этой картинкой.

Булерьян – это печь-буржуйка из Канады, из страны с холодным климатом. А это значит, что она обладает высокой производительностью. Изначально такими печками пользовались лесорубы, отапливая ими свои домики – комфортная атмосфера в них достигалась за счет мощной конвекции, образующейся за счет большого количества тепла. Благодаря простейшей схеме, Булерьян может быть изготовлена самостоятельно, с использованием подсобных инструментов. Но давайте посмотрим, как работает данная печь.

Достоинства и недостатки

Дровяная печь Булерьян имеет массу положительных достоинств, которые подтверждаются большим количеством положительных отзывов пользователей;

1. В первую очередь — это быстрый и равномерный прогрев помещения.
2. Во-вторых, конструкция проста в эксплуатации и установке.
3. Отличается практичностью и безопасностью, т.к. сам корпус нагревается слабо, риск получения ожога минимизирован.
4. Высокая производительность, КПД достигает 80-85 %.
5. На одной закладке печь способна работать 10-12 часов.

Недостатки:

1. Обязательным условием успешного функционирования является утепление трубы.
2. Изготовить самому подобную конструкцию достаточно сложно.
3. Могут возникнуть проблемы с расположением печи Булерьян, поскольку жесткие требования к установке диктуют, чтобы расстояние от отопительного агрегата до стены должно быть 1 м.
4. На трубах появляется конденсат из сажи, дегтя и воды. В процессе горения неприятный, едкий запах попадает в помещение.

https://youtube.com/watch?v=CW3h3NpJwRk

Насколько эффективен Bullerian при отоплении гаража?

Установка конвекционной печки Bullerian полностью себя оправдывает. Нагрев воздуха выполняется без водяного теплоносителя, что позволяет использовать печь только по мере необходимости без опасения разморозки системы. Нагрев воздуха начинается сразу же после растопки печи.

Один Булерьян в гараже способен прогревать в течение 8 часов от 100 кубометров воздуха. Его эффективность заключается ещё и в том, что в первую очередь прогревается воздух, а уже тот нагревает стены гаража.

Булерьян для гаража

Простая эксплуатация печей объясняется ещё и широким гаммой вариантов топливных закладок. Булерьян работает на дровах, пеллетах, стружке, опилках, древесной пыли и даже на бумаге. Запрещается топить коксующим углём и жидким топливом.

Дымоходы для печей Булерьян

Вид расположения дымохода никак не влияет на эффективность работы печи. Поэтому смело можете выводить трубу как Вам удобно.

Эффективность представленных печек может быть повышена за счет оригинального дымохода с экономайзером – так называется горизонтальный участок трубы, в котором замедляется прохождение продуктов сгорания. Здесь происходит окончательное дожигание газообразных продуктов пиролиза – они собираются во внутренних камерах экономайзера и периодически вспыхивают, отдавая часть тепла в помещение. Одновременно с этим такой дымоход делает процесс пиролиза в основном объеме более эффективным.

Кроме того, дымоходы печей Булерьян желательно оснащать шиберными заслонками (или купить готовый дымоход с заслонкой). Они выполняют тут такую же роль, как и в классических дровяных печах и каминах, регулируя интенсивность горения. Шиберные заслонки регулируют просвет от 15-20% до 100%, позволяя выставить оптимальный режим сгорания или тления древесного топлива.

Какими особенностями обладают буллеры

Агрегаты устанавливают в садовых домиках, гаражах, теплицах, мастерских, местах, где нет природного газа, электричества.

Они могут работать, обеспечивая горение в режиме тления до 10-12 часов, на дровах, а также продуктах деревообработки: сухих пеллетах, брикетах, щепе, бумаге, картоне.

Чье это изобретение

Перед канадскими специалистами-теплотехниками была поставлена задача разработать для лесозаготовительных бригад печь, работающую на бросовом материале: ветках, шишках, палках.

Топка должна была вмещать древесину нестандартной конфигурации, прогревать жилье максимум за 10-20 минут.

Согласно требованиям, по чертежам, был создан мобильный прибор, работающий по типу калорифера, безопасный, простой в эксплуатации.

Строение

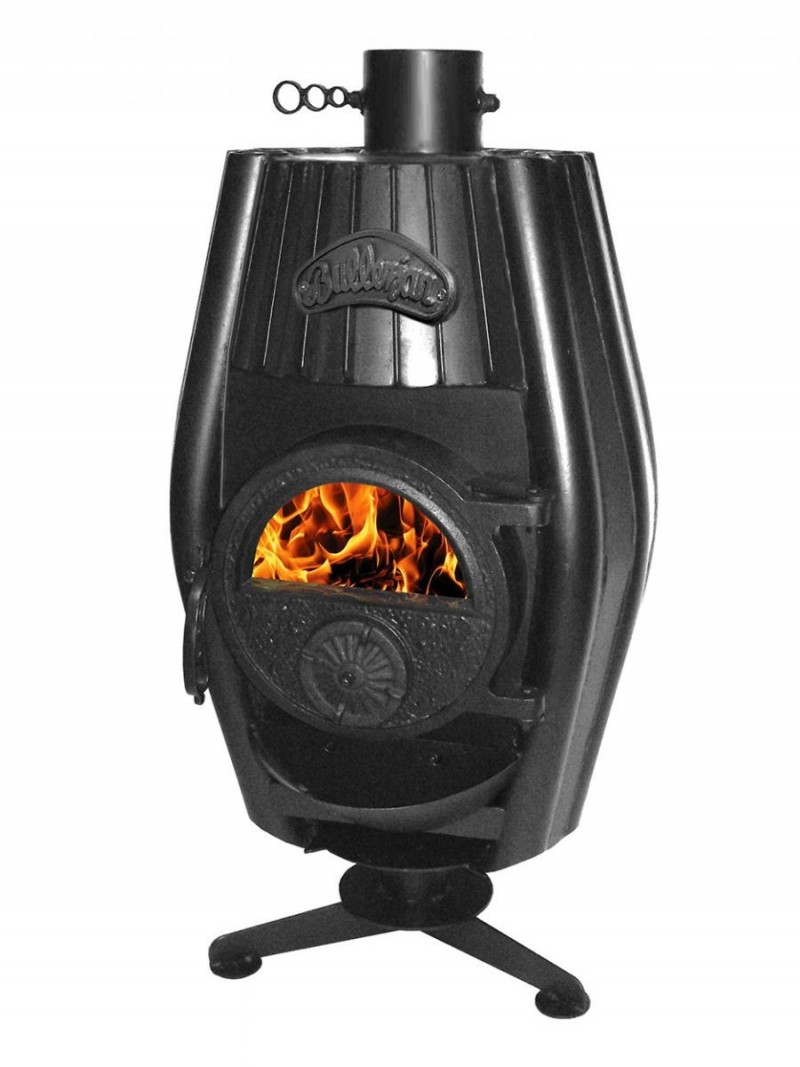

Конструктивно печь медленного горения булерьян – это овальный герметичный бочкообразный котел. Главная особенность – наличие в корпусе двух рядов воздуховодных труб, между которыми наварены металлические (чаще стальные) полосы. Трубки изогнуты в форме параболы и погружены в топочное отделение на две трети диаметра.

Большая круглая дверца снабжена регулятором подачи воздуха в виде патрубка с дымовой заслонкой (дросселем). Окошко с термостойким стеклом позволяет контролировать горение. На рукояти дросселя имеется шкала с градусами и передвижной упор ограничитель.

Отопительная камера разделена на три части. Снизу стоит колосниковая решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожига. Поддон для удаления золы отсутствует за ненадобностью. Зольные частицы вылетают через дымоход.

На задней стенке есть выход с заслонкой. Зазоры на ней не позволяют угарным газам проникать в помещение даже при открытой дверце. Патрубок соединен с дымоходом горизонтальным участком, в котором остывают недогоревшие пиролизные газы.

Как происходит обогрев

В основе работы устройства лежит принудительный конвекционный теплообмен. После розжига холодный воздух засасывается через нижние отверстия воздуховодов, быстро прогревается, горячим интенсивным потоком выходит из верхнего отверстия. Он плавно, равномерно распределяется по всему помещению, охлаждается, опускается вниз. Агрегат, совмещающий сразу три аппарата: собственно печь булерьян, калорифер, газогенератор, работает в двух режимах:

1. Растопка, которая обеспечивает быстрый разогрев до 120-150º С.
2. Газификация, поддерживающая тление дров на уровне 50-55º С.

Место установки

Схема монтажа

Булерьян для отопления с водяным контуром монтируется с соблюдением правил пожарной безопасности в местах с хорошей циркуляцией воздуха. Для равномерного распределения тепла рекомендуется проводить установку конструкции в помещении, которое находится в середине здания в равном удалении от отапливаемых комнат.

Котел Булерьян используется для организации основного или дополнительного отопления. В первом случае оборудование подойдет для домов с площадью не более 70 м2, с 4-5-ю комнатами. В качестве вспомогательного источника тепла устройство экономит газ/электроэнергию и помогает в сильные морозы поддерживать комфортную температуру.

Согласно пожарной безопасности от ближайшего объекта до передней дверцы расстояние должно быть не менее 1,25 м, до элементов с легкой воспламеняемостью – 1 м, до негорючих изделий – 0,7 м.

Что понадобится, чтобы сделать конвекционную печь

Для изготовления долговечной печи, которая прослужит длительное время, необходимо использовать толстые листы металла. Рекомендуется купить сталь, которая предназначена специально для производства котлов. Ее главное преимущество – жароустойчивость. Она есть в специализированных магазинах. Дополнительно подготавливают следующие материалы:

• листы стали (параметры 1000*2000 мм);
• жароустойчивая сталь в 6 мм (размер 400*700 мм);
• лист для заготовок 3,5 мм (он будет использоваться в качестве задвижки);
• толстостенная труба;
• небольшой отрезок металлической трубки;
• усиленные петли, которые применяются для монтажа люка (через него загружается топливо);
• металлические прутья;
• асбестовый шнур.

Иногда в качестве основной камеры используют газовые использованные баллоны и другие емкости. Но материал не сможет выдержать высокую температуру. Для изготовления конвекционной печи нужно взять трубогибы, которые смогут сгибать толстые прутья. Дополнительно используют сварочный аппарат, болгарку, диски для резки и зачистки металла, электрическую дрель, сверла разного диаметра для стали, молоток и рулетку.

Асбестовый шнурДверца с заслонкой

Режимы работы

Режим быстрого нагрева. Когда температура выходящего воздуха составляет примерно +150°C, что позволяет нагреть помещение в течении 30-60 мин.

Режим газификации. Если температура воздуха достигла желаемой отметки, можно перевести печь в режим газификации отрегулировав заслонку. При этом температура выходящего воздуха опуститься до +60°C. Перед этим следует полностью заполнить агрегат дровами, т.к. для более эффективной работы ему требуется полная загрузка топливом. Возможность регулировки температуры ставит печи Булерьян в один ряд с современными электрическими нагревателями.

Российская отопительно-варочная печь Тулинка НВУ-50 (типа Булерьян) мощностью 3,8 кВт и весом 18 кг. Диаметр дымоходной трубы — 120 мм. Предназначена для отопления помещений до 50 м³. Стоимость — 6600 руб.

Как работает печь Булерьян?

Принцип работы печи Булерьян

Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.

Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).

Установка печи

Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.

Схема установки печи в доме

Эксплуатация печи

В процессе эксплуатации необходимо следовать таким правилам:

• Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
• Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
• Регулируем интенсивность горения и температуру заслонкой-регулятором.
• Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.

При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.

Преимущества и недостатки

Многие домовладельцы симпатизируют обогревателям Бренеран и этому есть причины:

• очень быстрый обогрев помещения.
• длительность горения – от 8 часов.
• практичность и безопасность, установка печи Булерьян в доме или теплице – один из лучших вариантов отопления.
• при установке агрегат нужно лишь подключить к хорошему дымоходу, а так монтаж Булерьяна заключается в его размещении на ровной площадке.

Что касается стоимости подобных отопительных устройств, то их цены несколько выше простых металлических печек, поэтому Бренеран нельзя назвать самым доступным вариантом. Есть и другие недостатки:

• конструкция печи достаточно проста, но сложна в изготовлении, делать ее своими руками часто не имеет смысла;
• какое попало топливо в нем сжигать нельзя, нужны крупные поленья и только дерево (не уголь!);
• из-за низкой температуры газов по дымоходу стекает конденсат, поэтому трубу придется прокаливать в режиме максимального горения.

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.
