Кольца для колодца: виды и функциональные особенности

Практические советы

Есть несколько правил, выполнение которых считается обязательным условием. Ничего не надо придумывать самостоятельно, технология используется многие столетия, за это время мастера встречались с различными ситуациями и на основании имеющегося опыта разработали универсальные рекомендации.

1. Сразу после демонтажа формы ее надо помыть и тщательно очистить от остатков бетона. Делать это надо не после полного окончания работ, а регулярно. Дело в том, что потом бетон наберет большую прочность, намертво приклеится к форме. Удалить его очень сложно, не помогают даже сильные удары кувалдой. Не говоря уже о том, что такие воздействия наносят форме большой вред: деформируются стенки, нарушается целостность сварных швов и иных соединений. Неровные стенки внутреннего кольца намного усложнят процесс их вынимания.

   Форму после разборки нужно очистить

2. Тщательно смазывайте поверхности формы отработкой, лучше больше, чем меньше. На подготовку формы уходит несколько минут, а процесс изготовления укоряется в разы. Мы уже упоминали, что демонтаж конструкции выполняется на сыром бетоне, чрезмерные усилия при доставании формы могут полностью разрушить кольцо.

3. Выбирайте рабочее место под навесом, не допускайте попадания на форму прямых солнечных лучей. Металл сильно нагревается и быстро передает тепло бетону, он не схватывается за счет химических реакций, а просто высыхает. Как следствие – внешний слой крошится, толщина брака зависит от конкретных условий.

   Изготавливать бетонные кольца на открытом воздухе (без навеса) не рекомендуется

4. Если кольца будут монтироваться на большом удалении от места изготовления, то обязательно надо вставлять ходовые скобы для зацепов грузоподъемных механизмов. Делаются они из катанки диаметром ≈ 6 миллиметров. Начальная длина проволоки не менее высоты кольца, затем она сгибается пополам, нижние концы еще раз подгибаются под углом 90°. За счет такой конструкции усилия распределяются немного ниже оси симметрии кольца, что исключает вероятность опрокидывания во время подъема, а большой слой бетона предупреждает вырывание зацепов.

Для колодца требуется до 10 колец, с помощью одной формы их можно сделать примерно за 12 дней.

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

• КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
  • обычные с ровным краем, стандартной толщиной стенки;

  • со сформированным выступом — для замкового стыка;

  • усиленные — с большой толщиной стенки для случаев глубокого заложения;
  • армированные — с введенной арматурой.
• КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
• КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
• КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

• ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.

• ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

• ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
• ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Почему не стоит использовать самодельные кольца для колодцев

Сегодня можно приобрести различные инструменты и материалы для самостоятельного создания различных бетонных конструкций. Однако профессионалы не рекомендуют самостоятельно проводить работы по созданию канализационных колец по следующим причинам:

1. Если во время выполнения работы были допущены ошибки или брак, то есть вероятность перекоса конструкции. В случае перекоса со временем нагрузка, оказываемая снаружи грунтом и изнутри сточными водами, станет причиной нарушения герметичность и возникновения других проблем.
2. Даже при выдерживании правильной геометрии сложно добиться ровной поверхности. То. Насколько ровной будут соприкасающиеся поверхности, зависит герметичность создаваемой конструкции.
3. Современные варианты исполнения колец, производимых на заводах, имеют армирующие кольца. Самостоятельно провести армирование достаточно сложно.
4. Точность геометрии и плоскость поверхности определяют то, что кольца будут точно подходить друг к другу по пазам. Пазы повышают прочность конструкции, а также существенно повышают ее герметичность.
5. При использовании самодельных вариантов исполнения, как правило, монтажные работы существенно усложняются.
6. Допущенные ошибки на момент дозирования всех ингредиентов могут стать причиной быстрого износа колец, при этом в большинстве случаев провести восстановительные работы будет не возможно.

Временные и финансовые затраты, а также относительно невысокое качество получаемого изделия определяют то, что сегодня не многие берутся самостоятельно изготавливать бетонные кольца для канализационного колодца.

Проектирование и подготовительный этап

• есть ли возможность подключения здания к централизованным сетям;
• каким образом будут утилизироваться отходы в автономной системе;
• какой объем стоков будет производиться ежедневно;
• будет ли частный дом эксплуатироваться постоянно;
• на какую глубину промерзает почва, и какой уровень грунтовых вод на участке.

Проекты канализации и водоснабжения составляют совместно. Комплексный подход позволяет избежать ошибок и сделать канализацию максимально эффективной. В документе указываются:

• Общие данные, содержащие название нормативных актов и состав проекта. В этот раздел помещают пояснительную записку к монтажу систем водоснабжения и канализации.
• Экспликация помещений – содержит план всех этажей с указанием мокрых зон и указаниями по их гидроизоляции.
• Расчет водопотребления и водоотведения. В разделе приведены соответствующие нормы и выполнены расчеты с учетом конкретного дома – многоквартирного или загородного.
• План водопровода – содержит точное расположение сантехнических приборов.
• Схема канализации – в ней показаны трассы прокладки труб с указанием их размеров и расположением стояков.
• Спецификация, в которой указано необходимое оборудование, крепежные элементы, трубы и фитинги.

Подготовительный этап перед проведением канализации заключается в следующих действиях:

1. Определиться с количеством сантехнических приборов и местом их размещения.
2. Обеспечить возможность монтажа дополнительного оборудования, для которого потребуется устанавливать канализационный слив. Для этого необходимо установить отведение закрываемого типа с заглушкой.
3. После расчета всех параметров нарезать трубы, учитывая параметры фитингов. Для пластиковых изделий можно использовать ножовку по металлу. Выполнять срез необходимо под прямым углом. После процедуры края следует зачищать ножом или наждачной бумагой.
4. Проводить монтаж канализационного трубопровода необходимо под уклоном, для чего используются специальные скобы.

Применение

Сферы применения железобетонных колец понятны из маркировки изделий. Они пригождаются в строительстве колодцев, газопроводных и фильтрационных систем. Пригождается продукция и при прокладке тоннелей, прокладке телефонных и электросетей.

Отсюда критерии выбора колец. Если делается колодец для забора питьевой воды, важна чистота материала. Примеси из бетона могут просочиться в воду. Если же делается емкость под канализационные стоки, кольца могут быть изготовлены и из загрязненного бетона.

При обустройстве колодца с питьевой водой у бетонного цилиндра не должно быть днища. Оно преградит выход в емкость подземных источников. Для колодца с отходами днище, напротив, необходимо. Иначе нечистоты просачиваются в грунтовые воды.

Покупая кольца для колодца с питьевой водой, желательно брать изделия, отлитые в формах с восковой смазкой. Она создает на поверхности бетона тонкую пленку, частично заполняет поры материала. Это исключает проникновение из него в воду примесей, к примеру, масел.

При прокладке кабелей, кольцевые конструкции вокруг них возводятся для защиты от механических повреждений. Здесь важна не чистота бетона или условия его отливки, а прочность, поэтому нужно ориентироваться на марку цементной смеси. Предпочтительны кольца из бетона не ниже 300-ой категории.

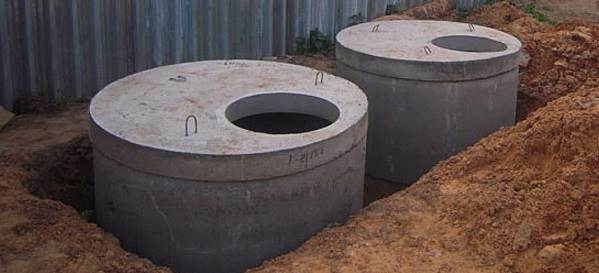

Строительство септиков

Сооружение, возведенное на основе сборного железобетона, отличается круглой формой. По типу конструкции оно может быть однокамерным или многокамерным (как правило, это 2-3 секции). Однокамерные септики целесообразно устраивать в том случае, если объем сточным вод доходит до 1м³/сутки, не более. Количество колец, требуемое на постройку, варьируется от 3 до 5. Трехкамерные септики позволяют получить более качественное очищение воды и закладываются при расходе воды свыше 10 м³, двухкамерные – до 10 м³.

Составные элементы:

• днище – маркируется «ПН» — плита нижняя. Изделия выпускаются диаметром, соответствующим диаметру стеновых колец. Задача этого элемента – обеспечение ровного, твердого и сухого основания, что необходимо для обслуживания септика и минимизация просадки септика на плывучих грунтах;
• рабочая часть – формируется на основе колец стеновых, опорных и доборных – маркировка «КС». Количество и размер изделий определяется проектными данными;
• перекрытие – маркировка «ПП» — плита перекрытия. Изделие производится в соответствии с марками стеновых колец. Крышки оснащаются монтажными петлями и смотровыми отверстиями d 700 мм;
• горловина лаза – формируется стеновыми кольцами меньшего диаметра;
• люк – в септиках применяются бетонные, полимерные, чугунные люки.

При монтаже изделий следует проверить его на наличие таких дефектов, как сколы, трещины. Они могут возникнуть вследствие неправильной выгрузки/загрузки, транспортировки материала

Стандартная высота лаза – 1150 мм, от отметки грунта до низа плиты перекрытия. Внешняя грань крышки люка возвышается над уровнем земли на 80 мм. Изнутри конструкция отделывается цементно-песчаным водонепроницаемым раствором (1:3, в/ц 0.5) с добавкой нитрата кальция, слой штукатурного слоя принимается за 20 мм.

Круглые однокамерные септики могут быть:

• D 1000 мм;
• D 1500 мм;
• D 2000 мм.

Высота рабочей части принимается за 1.8 или 2.4 м. Исходя из диаметра и высоты, определяется количество колец, которые будут задействованы в работе. Сборные элементы формируют объем цилиндра септика. Для расчета требуемого объема величина, обозначающая суточный приток сточных вод умножается трижды и принимается за основу.

Принципы расчета объема септика:

• согласно нормам, расход воды на одного пользователя принимается за 150 — 200 л/сутки;
• семье, состоящей из трех человек, потребуется объем очистного сооружения, равный 1.8 м³;
• обустройство септика большего объема продлит эксплуатационный период;
• если в работе будут задействованы кольца d0 м, высотой 0.8 м, объем одного изделия принимается за 0.63 м³;
• значит, при объеме стока менее 1м³, обустраивается однокамерное сооружение, состоящее из трех колец;
• если обустраивается фильтрационный колодец, его объем должен превышать ежедневный расход воды в 12-16 р. Кольца используются более широкие и в большем количестве.

Для строительства используют сборные железобетонные изделия серии 3.900-3:

• горловины лаза составляют стеновыми кольцами диаметром 700 мм, высотой 290 мм;
• используется опорное кольцо опирания – для размещения люка;
• согласно проекту, могут закладываться распределительные колодцы, диаметром 1000 мм и собирающие колодцы, диаметром 1500 мм.

Для возведения отстойника рекомендовано использовать кольца с фальцевыми замками. Готовое сооружение будет устойчиво к горизонтальному смещению

Многокамерные септики компонуются из однокамерных с устройством общей бетонной подготовки (дополнительный слой, выполняемый из бетона низкой марочной прочности).

Что ещё нужно приобрести

Для того чтобы колодец был удобным в использовании и лёгким в монтаже, существуют дополнительные аксессуары. Некоторые из них могут идти в комплекте при покупке колец, но бывают и случаи когда покупать такие изделия необходимо дополнительно.

Кольца с дном. Наличие нормального дна, важный элемент в обслуживании колодца. От этого зависят многие факторы, которые влияют на правильный поток воды

Не важно, какой колодец будет возводиться, пусть это вентиляционная шахта или что-то иное, важно проследить, чтобы дно было хорошим, поскольку это позволит устранить проблемы до их появления. Для удобства монтажа все размеры колец с дном идентичны стандартным размерам

Кольца с замком. Замком называются стыки — механическая связка. Благодаря оснащению изделий фальцами (замками) они полностью обеспечивают надёжное соединение. От обычных колец отличаются во многом, начиная от стоимости, заканчивая сроком службы колодца. Этот вид обеспечивает в разы повышенную водонепроницаемость, и максимально снижают риск возможных горизонтальных смещений в сторону.

Крышки колодцев. С первого взгляда — обычные железобетонные изделия. На самом деле крышки с отверстием под люк играют большую роль в использовании. Существует 3 вида разных крышек/люков: тротуарный, магистральный и полимерный люк. В зависимости от этого вида выпускается соответствующая крышка, которая подойдёт ему. От обычных декоративных крышек отличаются усиленными модификациями, такая крышка может выдержать максимальную нагрузку.

Днища

Важно не путать с дном. Днища необходимы для ровной поверхности дна, зачастую это необходимо для строительства туннелей при создании тупиковых стен

По размерам подходят под стандартные кольца.

Плиты перекрытий. Служит для равномерного распределения внешней нагрузки, что делает колодец максимально безопасным для окружающих людей. Плиты перекрытия считаются необходимыми элементами в монтаже. Внешне они представляю собой обычную бетонную панель с небольшим округлым отверстием. Отверстие необходимо для люка, через который человек будет доставать воду.

Опорное кольцо. Устанавливаются непосредственно на горловину уже готового колодца. Опорные кольца позволяют поднять люк с крышкой на проектную величину. Часто применяются при ремонте автомобильных дорог, где служат уровнем дорожного покрытия. Возвести колодец без опорного кольца возможно, но только если рядом нет проезжих частей и пешеходов.

Колодезные домики. Служат для декорации колодца снаружи. Домик, сделанный профессионалами, прослужит много лет. Они отлично смотрятся и благодаря домикам гораздо легче поднимать воду.

Как выбрать место под септик из бетонных колец под ключ

До того, как стоки проникнут в грунт, нужно очистить их и обезвредить. В этом и состоит назначение очистной станции.

Здесь органическая составляющая фекальных и сточных скоплений разделяется на безопасный ил и воду, пригодную для полива территории. Септик как таковой не оказывает влияния на его содержимое, но он создает условия, в которых  развиваются бактерии, разлагающие органику на безопасные элементы.

Кроме соответствия регламенту этого документа нужно получить гигиенический сертификат, который дает право устанавливать очистную станцию в выбранном месте, о чем упоминается в СанПиН 2.1.5.980-00.

Устанавливать септик следует как минимум в 4м от дома и водяных труб возле него, притом не менее чем в 5м от дороги. Чтобы построить септик в выбранном месте, нужно обратиться в санэпидемстанцию или администрацию района за разрешением на строительные работы и сертификатом.

Строить септик можно, не согласовывая строительство с местной администрацией. Однако при выявлении нарушений законодательных требований штрафы ждать себя не заставят, как и требования переноса капитальной конструкции в другое место.

Расчет септика из бетонных колец – вычисляем объем и производительность

Чтобы стоки полностью очистились, они должны пролежать в очистной станции минимум трое суток. А потому объем каждой секции септика вычисляется как:

Здесь: V – объем отдельной секции септика, Y – норма водного потребления одним человеком (условная), Z – максимальное число живущих в доме людей.

Установленные в соответствии с этой формулой септики очень большие, но они обеспечивают максимальное очищение фекальных и канализационных стоков, делая из них пригодную для орошения участка воду и ил, служащий удобрением. Норма водного потребления определяется многими параметрами.

Водопровод внутри помещений и канализация строений отвечают условной норме в 95–300 л на человека за одни сутки.

Можете посчитать самостоятельно, сколько воды потребляете, или используйте таблицу СНиП.

Продумывая устройство септика из бетонных колец, лучше придерживаться максимальных значений, а численность проживающих увеличить на 50%. Хотя из-за этого стоимость строительства септика возрастет, вы исключите риски: в случае приезда гостей септик не переполнится и землю возле строения не зальют фекалии.

При таком подходе существенно сокращаются расходы на строительство, а степень очищения стоков при возрастании количества жильцов становится хуже.

Если очищенную воду предполагается сбрасывать недалеко от строения и мест водозабора (до 50 м), используйте формулу применительно к объему одной секции.

Если расстояние больше 50м, можно использовать формулу применительно к общему объему. Недоочищенные стоки, удаленные на такое расстояние, будут неопасны.

Типы септиков из бетонных колец

Из железобетонных колец строят септики нескольких типов, и отличаются станции:

1. уровнем заглубления;
2. диаметром колец;
3. утеплением.

Заглубление септика определяется как его габаритами, так и зимними температурами, точнее, глубиной промерзания грунта.

Чем она ниже, тем ниже нужно устанавливать септик, поскольку сильное понижение температуры (мене нуля градусов) тормозит или даже останавливает протекающие в каждой секции процессы. Поэтому нужно или сильно заглублять септик – все его секции, или утеплять каждую пенопластом или подобным утеплителем.

Можно сократить расходы на установку бетонных колец под септик при большем заглублении станции, если выше глубины промерзания грунта монтировать не кольца из железобетона, а кирпичный колодец, поскольку над глубиной замерзания грунта процессы в септике сильно тормозятся даже при качественном утеплении.

Также септики классифицируют по количеству их элементов. Одноэлементные получили названия выгребных ям и считаются малоэффективными.

Эффективнее всего конструкции  из трех элементов. Большее число секций на качество очистки стоков не влияет. Три секции можно размещать в продольном направлении, тогда установка очень длинная, или треугольником, когда почти на треть сокращается площадь ямы под септик, а с ней и объем грунта, который надо выкопать.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию

Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

• КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
• Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.

• Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.

• Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.

• Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).

• Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см

Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее

Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.
