Состав и пропорции марок бетона, компоненты и приготовление

Рецепты бетонов

Сразу следует сказать, что составы растворов могут быть очень разными. Каждая крупная строительная фирма имеет свои рецепты. Но, в общем, по своему качеству они не намного отличаются. В индивидуальном строительстве, например, когда раствор замешивается в корыте или в небольших объемах, существует еще больший разброс значений количества ингредиентов. Поэтому нужно знать общие нормы, которые были указаны выше. В приведенных ниже таблицах указаны ингредиенты на 1 куб. м. раствора.

Тяжелые составы

Тяжелый (обычный) бетон — это марки М100-600 с плотностью 1600—2500 кг/м3. Оптимальный состав раствора такой: 140 л (В), 280 кг (Ц), 1415 кг (Щ), 590 кг (П). Для приготовления высокопрочного состава берут крупный горный щебень и песок с пустотностью менее 40%. Тяжелый раствор с мелким песком (Мкр < 1,5) и плотностью 2350 кг/ куб. м. имеет следующие стандартные пропорции: В/Ц — 0,6, Ц (М300) — 375 кг/куб. м, Щ — 1310 кг, П — 500 кг, В — 190 л.

Бетоны дорожные и для аэродромных покрытий с рекомендуемым В/Ц: для суровых климатических условий — 0,5, для умеренных условий — 0,53, для мягких условий — 0,55. Для цемента М300 и М400 с кальциевым алюминатом и добавлением щебня и гравия фракцией не меньше 20, 40, 70 мм с оптимальным соотношением на 1 м3: В -160 л, Ц — 290 кг, Щ — 1345 кг, П — 700 кг. Используют также пластификаторы, воздухововлекающие и комплексные составляющие.

Легкие составы

Легкие бетоны с небольшой плотностью (500–1800 кг/м3). Заполнителем выступает пемза, шлак, легкий известняк, доломита, ракушечник, туф, пеностекло и подобное. К ним относятся керамзитобетоны, шлакобетоны. Одним из рецептов для затвора 1 м3 смеси легкого состава плотностью 600 кг/м3 будет такой:

• цемент М500 – 250 кг;
• песок (фракция не больше 40 мм) – 90 кг;
• гранулированное пеностекло – 170 кг мелкой и средней фракции (2:1);
• полипропиленовая фибра – 500 г;
• суперпластификатор – 500 г;
• вода – 110 л.

В большинстве случаев для индивидуального строительства не требуется идеальная заводская точность и строгость в соблюдении пропорций, поэтому предлагается упрощенный рецепт бетона: 1 (цемент):0,5 (вода):2 (песок):4 (щебень). Для 1 куб. м в весовом эквиваленте в кг. это выглядит так: цемент — 330 (0,25 м3), вода — 190 л (0,19 м3), песок — 600 кг (0,43 м3), щебень 1,25 тонны (0,9 м3)

Составы, наиболее распространенные в индивидуальном строительстве:

• бетон М100. В ведрах: цемент М400 — 1, песок — 3, щебенка фракции 35-6. Он применяется для ростверка (основы фундамента);
• бетон М200. В ведрах: цемент М400 — 1, песок — 2, щебенка, фракции 35-5 (несущие перемычки, прогоны, отмостки, ж/б перекрытия).

Расчет состава бетона можно отобразить таблицей (количество для 1 куб. м.):

Табл.3 – Составляющие компоненты для замеса

Бетон	Цемент, марка, кг	Гравий, кг	Песок, кг	Вода, л
М50	М400, 380	608	645	210
М75	М300, 175	1053	945	210
М100	М300, 214	1080	870	210
М150	М400, 235	1080	855	210
М200	М400, 286	1080	795	210
М250	М400, 332	1080	750	215
М300	М400, 382	1080	705	220
М350	М400, 482	1080	660	220

Подготовительные работы

Готовые к заливке секции отмостки

Прежде чем начать работы по заливке бетона, подготавливают строительную площадку: убирают мусор, наносят разметку будущей конструкции, приступают к установке опалубки. Материалом для этого служат деревянные бруски, доски, влагостойкая фанера, металл или пластик. Опалубка бывает съемная, которая демонтируется после твердения бетона, ее используют при повторных работах. Элементы несъемной системы остаются в теле готовой конструкции.

Размеры внутри опалубки имеют проектные значения с небольшими допусками (2 мм на один метр длины конструкции). Внутренние стенки должны быть гладкими и чистыми, тщательно подогнанными, герметичными. Чтобы легко снять опалубку после использования, их прокладывают полиэтиленом, смазывают мыльно-масляным раствором. Для обеспечения жесткости ограждение стягивают болтами или шпильками с шагом 100–200 см, снаружи устанавливают распорки.

Опалубка демонтируется через 8–10 дней, когда прочность материала достигает 80% марочного значения. Для несущих стен и фундаментов она снимается после достижения 100% прочности. Это относится и к длинным сооружениям более 8 метров.

Каркасы соединяют несколькими сетками в объемную конструкцию связующими стержнями. Соединение осуществляется сваркой, фиксаторами, вязальной проволокой. Защитный слой бетона над арматурой составляет 20–30 см снизу и сверху элемента. Для армирования 1 м3 бетонной конструкции необходимо 70–120 кг арматуры.

Применение бетона в строительстве

Этот материал чаще всего используют для монолитного строительства, его заливают в опалубку, укрепляя состав арматурной сеткой. Такие конструкции называют железобетонными и на сегодняшний день они считаются самыми прочными и долговечными. Также не последнюю роль здесь играет стоимость состава, они достаточно низкая, а также высокая скорость возведения зданий из монолита.

1. Использование в монолитном строительстве. Как происходит строительство монолитного дома. Технология строительства из бетона достаточно проста, устанавливается опалубка нужного элемента здания и заливается смесь. После затвердевания, порядка 3-4 недель, опалубка разбирается, а монолитная конструкция остается. Таким образом возводятся все элементы: стены, перекрытия, колонны и даже шахты лифтов.
2. В частном строительстве он применяется для заливки ленточного фундамента, перегородок над проемами, бетонной подушки или армопояса. Иногда бетон применяют для заливки междуэтажных перекрытий. Так же применяется при возведении домов методом каркастно-монолитной технологии.
3. В дорожном строительстве. Для устройства дорог с повышенной нагрузкой часто применяют именно бетонные составы.

Также часто используют изделия из бетона:

• фундаментные блоки,
• дорожные бетонные блоки,
• плиты перекрытия,
• бетонные балки перекрытия,
• шлакоблоки,
• канализационные кольца,
• колонны и тд.

Использование при строительстве из несъемной опалубки. Бетон заливают в блоки в качестве наполнителя. После застывания он образует прочный и долговечный каркас, а несъемная опалубка будет служить в качестве утеплителя стен. Технология достаточно новая, но уже распространенная. Как правило используют марки М300 -М400, в некоторых случаях М450, если дом будет иметь 2 этажа или более.

Водонепроницаемость бетона

С уменьшением объема капиллярных макропор снижается водонепроницаемость и одновременно повышается морозостойкость бетона. Для уменьшения водонепроницаемости в бетон при его изготовлении вводят уплотняющие (алюминат натрия) и гидрофобизующие добавки. Нефтепродукты (бензин, керосин и др.) имеют меньшее, чем у воды, поверхностное натяжение, поэтому они легче проникают через обычный бетон. Для снижения фильтрации нефтепродуктов в бетонную смесь можно вводить специальные добавки (хлорное железо и др.). Проницаемость бетона по отношению к воде и нефтепродуктам резко уменьшается, если вместо обычного портландцемента применяют расширяющийся.

Что такое однородность бетона

Бетон должен быть однородным — это важнейшее технологическое требование. Для оценки однородности бетона данной марки используют результаты контрольных испытаний бетонных образцов за определенный период времени, имеется в виду, что стандартные образцы твердели в одинаковых условиях одно и то же время. Прочность бетонных образцов будет колебаться, отклоняясь от среднего значения в большую и меньшую стороны. На прочности сказываются колебания в качестве цемента и заполнителей, точность дозирования составляющих, тщательность приготовления бетонной смеси и другие факторы.

Зависимость подвижности от состава смеси

Подвижность бетона определяется его составом, дисперсностью наполнителей, долей матрицы и твердых частиц. Глинистые включения, грязь, пыль и тонкая фракция наполнителя изменяют текучесть по-разному, но однозначно ухудшают качество смеси.

Регуляторы консистенции смесей

Основными регуляторами консистенции бетона являются:

1. Вода. Повышает подвижность бетона, но снижает его прочностные характеристики и замедляет твердение. Чтобы не потерять в прочности, нужно разбавлять смесь цементным тестом.
2. Цемент. За счет адгезии и гидратации разведенный цемент делает раствор пластичным, но прочным. Для получения нужной консистенции следует использовать правильную марку цемента: смеси от П-1 до П-3 готовятся на основе портландцемента, а П-4 и П-5 — на основе .
3. Пластификаторы. Пластифицирующие добавки повышают текучесть смеси, сохраняют ее вязко-жидкую структуру при длительной транспортировке и позволяют заполнить сложные опалубки. Парафин, ПАВ, фосфаты, эфир фталевой кислоты и другие пластификаторы позволяют исключить вибрационную утрамбовку смесей средней подвижности (П-2 и П-3).

Размер частиц наполнителей также влияет на консистенцию раствора, поэтому при выборе состава рекомендуется придерживаться оптимальных параметров дисперсности. Для армирования бетона применяется средний и крупный песок (2-3,5 мм), крупный гравийный щебень (40-70 мм) и гранитный щебень фракций 5-20 мм, 20-40 мм и 40-70 мм.

Самые частые ошибки при работе с бетоном

• Нарушать пропорции. Если вы определили пропорции самостоятельно, или в проекте указаны конкретные значения для каждого компонента – придерживайтесь заданных параметров. Когда в бетон кладут слишком много цемента, он высыхает и сильно усаживается, а в итоге трескается и теряет прочность. Когда цемента слишком мало, частицы заполнителя непрочно склеиваются между собой. Такой бетон будет крошиться и деформироваться под нагрузкой.
• Использовать цемент с истекшим сроком годности. Если цемент хранится дольше срока годности, пусть и в запечатанной упаковке, он впитывает воду из воздуха. Частицы цемента склеиваются, и часть массы в мешке уже не годится для бетонной смеси. Такого цемента потребуется больше, чтобы достичь нужной прочности бетона. За три месяца хранения после того, как истечет срок годности, прочность цемента снизится на 20%. За год – на 40%. Чем выше марка цемента, тем быстрее он теряет полезные свойства.
• Смешивать цемент с грязной водой. Грязная вода в данном случае – вода, которая содержит примеси, глину, остатки растений. Минерализованная или застоявшаяся вода из ближайшего водоема тоже не подойдет. Некоторые химические соединения, например, сульфаты, вызывают коррозию бетона. Посторонние компоненты не дадут цементу прочно сцепиться с заполнителем и песком, в результате бетон потеряет прочность и впоследствии начнет слоиться и крошиться. Используйте чистую водопроводную воду.
• Использовать песок или щебень с примесями. Причина все та же – вы не получите однородную бетонную массу, бетон окажется непрочным.
• Использовать излишне влажные сыпучие материалы. От влажности песка зависит количество воды, которое нужно добавить в раствор. Если не учесть реальную влажность песка, воды в растворе может оказаться больше, чем нужно. Увлажненный заполнитель может оказаться бомбой замедленного действия: если вода, которая содержится в порах, начнет зимой замерзать и расширяться, бетон потрескается изнутри. А значит, начнет терять прочность и разрушаться.

Заливать бетон неоднородной консистенции. Масса к моменту, когда вы начнете ее заливать, должна быть полностью однородной. Иначе не получится надежного сцепления с арматурным каркасом. Внутри смеси образуются воздушные пузыри. Бетон утрачивает прочность. Стоит использовать небольшие бетоносмесители или миксеры.

Не уплотнять бетонную смесь в опалубке после заливки. В этом случае бетон может не заполнить форму полностью и внутри него останутся пустоты – конструкция из такого материала не будет прочной. Чтобы уплотнить бетон, лучше использовать строительные вибраторы.

Прочность бетона

В зависимости от марки бетона по прочности на сжатие раствор будет в большей или меньшей степени устойчивым к нагрузкам в различных условиях. Этот параметр обозначается буковой «М» и числом от 50 до 1000, которое указывает какую нагрузку в кгс/см2 способен выдержать определенный состав. Допустимая погрешность (коэффициент вариации) этого показателя составляет 13,5%.

Также существует класс бетона на сжатие, который измеряется в МПа (мегапиксели) и обозначается буквой «В», после которой стоят цифры в диапазоне от 3,5 до 80, указывающие какое давление материал выдерживает в 95% случаев.

Класс бетона и его марка неразрывно связанны между собой, поэтому зная один из показателей, можно легко определить другой.

Чтобы определить марку бетона и класс бетона, рассмотрим таблицу, соответствующую ГОСТ 26633-91.

Согласно этим данным определяется марка и класс на прочность бетонного раствора.

Чаще всего при производстве строительного материала для фундаментальных оснований используется бетон М 400, однако не будет лишним рассмотреть и сферы применения других марок.

М 50-100

Самым хрупким и ненадежным считается состав с маркировкой 50. Чаще всего его используют при заполнении пустот в конструкциях, которые не испытывают нагрузок. Приблизительно то же самое можно сказать о смесях М 75 и М 100. Так называемому «худому» бетону нашлось применение при заливке чернового слоя строительной смеси. Эти составы используют при изготовлении подстилающей подушки (подбетонки) для фундаментов, стяжек и при монтаже дорожных оснований.

Исходя из того что, класс бетона по прочности на сжатие соответствует В 7,5, показатель такого материала не позволяет применять его для серьезных работ.

М 150

Обладая чуть лучшими прочностными показателями бетон М 150 также можно отнести к легким бетонам, которые не стоит выбирать для конструкций, испытывающих нагрузки. Такие смеси можно использовать для черновых работ и при заливке фундамента для маленьких одноэтажных построек. Также допускается его применение для стяжек, садовых террас, дорожек и площадок, по которым будут ходить люди.

М 200-250

При соотношении марки 200 и класса бетона В 15 состав получается более прочным. Его можно использовать для возведения подпорных стен, при изготовлении лестниц, площадок, дорожек, отмосток и бордюров. Нередко М 200 заливают фундаментальные основания ленточного типа (только при условии устойчивости почвы) и открытые террасы.

Прочности бетона хватает для монтажа стяжек в помещениях с небольшой механической нагрузкой.

Практически таким же свойством отличается и бетон М 250 – его также часто заливают в качестве плит с малой нагрузкой.

М 300

Если рассматривать марки бетона и их характеристики, то М 300 сегодня пользуется довольно большим спросом при возведении монолитных фундаментов, благодаря оптимальному соотношению цены и качества. Также смеси этого типа подходят для заливки площадок и при изготовлении лестниц как на улице, так и внутри дома. Бетон М 300 обладает хорошей влагоустойчивостью, поэтому влажная среда не оказывает на него разрушительного воздействия.

М 350

Если выбрать марку бетона с классом В 27,5, то вы получите прочный материал для строительства конструкций как монолитного, так и перекрывающего типа. Такие составы используют при закладке фундамента для многоэтажных зданий. Благодаря повышенной прочности смеси, она также подходит для более серьезных построек: бассейнов, несущих колонн, аэродромных плит и многого другого.

М 400

При таком соответствии марки и класса бетона (М 400, В 30) за строительный материал придется заплатить довольно дорого. В силу высокой стоимости смеси этого типа не отличаются большой популярностью у частных застройщиков. Тем не менее, бетон М 400 быстро схватывается, поэтому его чаще применяют при строительстве крупных объектов: торговых комплексов, спортивных арен, банков, аквапарков и так далее. Также этот бетон подходит для заливки мостов, подводных сооружений, высоконагруженных опор и гидротехнических построек.

М 500 и выше

Такие составы можно отнести к узкоспециализированным, так как при такой концентрации цемента и прочностных показателях, применять М 500 для строительства жилых домов не рационально. Обычно бетонные смеси этого класса применяются для возведения банковских хранилищ, мостов, плотин, дамб и стратегических объектов.

Помимо классификации бетонов по прочности, стоит также учитывать и другие отличия.

Виды добавок

Добавки используются с целью корректировки каких-либо свойств бетонной смеси. Их производство и применение регламентируется государственными стандартами. Природа материалов может быть органической и искусственной.

Для строительных работ в суровых условиях относительно низких температур актуально добавление противоморозных присадок (пластификаторы, сульфаты, антифризы). Они способствуют правильному высыханию смеси при -30-100 градусах по Цельсию. Правда, нужно быть готовым к возможному появлению высолов и токсичности, которая ограничивает применение для возведения жилого сектора.

Нередко бетонные конструкции контактируют с грунтом или находятся непосредственно в водоемах. В таких случаях наружного гидробарьера не достаточно из-за пористости материала. Поэтому используются добавки, направленные на снижение водопроницаемости (парафин, октадекановая или нафтеновая кислота). Но их применение сопровождается повышением теплопроводности.

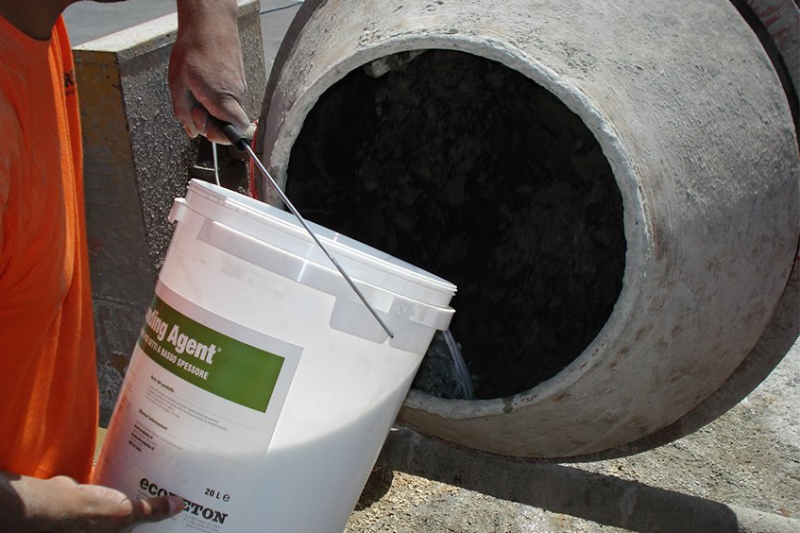

Рисунок 4. Добавки в бетонную смесь

На прочность влияют твердый наполнитель и арматура, что также сказывается на толщине стяжки. Если нужно уменьшить этот параметр и повысить механическую устойчивость, то пригодятся присадки (мыльный или порошковый раствор, хлористый кальций) или фиброволокно.

Водопроницаемость

В структуре бетонных конструкций есть поры, капилляры. Чем выше открытая пористость, тем больше водопроницаемость. У газобетона она доходит до 25 %. Плотные конструктивные бетоны имеют наименьшую водопроницаемость. Обозначается класс буквой «W».

С целью повышения влагостойкости, морозоустойчивости дополнительно используют пластификаторы, модификаторы.

Неправильный расчёт, подбор компонентов бетонной смеси, переизбыток воды увеличивает водопроницаемость материала. В процессе усадки бетонной смеси, затвердевания, образуются микро полости, которые со временем могут заполниться влагой. Поэтом в момент заливки проводить уплотнение с помощью вибраторов, чтобы избежать образования воздушных пустот.

Классификация бетона по классу прочности, морозостойкости, водопроницаемости (таблица):

Марка бетона	Класс бетона	Водонепроницаемость (W)
М100	В7,5	W2
М150	В12,5	W2
М200	В15	W4
М250	В20	W4
М300	В22,5	W6
М350	В25	W8
М400	В30	W10
М450	В35	W8-W14
М550	В40	W10-W16
М600	В45	W12-W18

Обозначение бетонной смеси

Согласно ГОСТ 7473-2010 «Смеси бетонные. Технические условия», обозначение бетонной смеси должно состоять из:

• типа бетонной смеси (сокр. обозначение);
• класса по прочности;
• марки по удобоукладываемости,
• при необходимости, марки морозостойкости, марки водонепроницаемости, средней плотности (для лёгкого бетона);
• обозначение стандарта.

Например, готовая к применению бетонная смесь тяжёлого бетона класса по прочности на сжатие В25, марки по удобоукладываемости П3, морозостойкости F200 и водонепроницаемости W6 должна обозначаться как БСТ В25 П3 F200 W6 ГОСТ 7473-2010.
В коммерческой практике принято также выделять в отдельную категорию высокопрочные спецбетоны ВС и бетоны с применением щебня мелкой фракции СМ (т. н. «семечка»).

Пропорции бетона разных марок

Весь этот ассортимент и спектр качеств получается при использовании одних и тех же материалов, просто в разном количестве. Для достижения требуемых характеристик необходимо рекомендованные пропорции соблюдать строго.

При строительстве своего дома, хочется сделать все как можно лучше, в связи с чем при составлении бетона возникает желание добавить больше цемента: чтобы было прочнее. Делать этого не следует. Лучше станет вряд ли, а вот хуже — запросто. Для набора прочности бетону необходимо определенное количество воды и других компонентов. Если воды будет мало, цемента много, связи между частицами образуются в недостаточном количестве, из-за чего бетон может трескаться и крошиться. Тоже относится и к количеству заполнителей. И слишком большое их содержание, и недостаточное, негативно сказывается на качествах бетонного камня.

Пропорции бетона отображаются обычно в долях. За единицу берется количество цемента, а остальные компоненты прописываются по отношению к нему. Данные приводятся в виде таблиц для соответствующих марок, обязательно указаны единицы измерения. Такую таблицу компонентов бетона вы видите ниже.

Пропорции бетона разных марок из портландцемента М400 и М500

Как определить требуемые пропорции бетона по этой таблице? Во второй колонке находите требуемую марку бетона. Например, нужен M250. В зависимости от того, какой портландцемент будете использовать М 400 или М 500, выбираете одну из двух строк. В третьей колонке указаны пропорции для бетона в килограммах: для 400 цемента это 1/2,1/3,9. Обозначает это вот что: для получения бетона марки М 250, на 1 кг портландцемента М400 необходимо добавить 2,1 кг песка и 3,9 кг щебня. Аналогичным образом определяете пропорции для бетона М200 — данные для него в таблице находятся чуть выше, или бетон М 300 — чуть ниже.

В четвертой колонке представлены объемные доли: все компоненты даны из расчета на 10 литров. Выбираются они аналогично.

В подобных таблицах не указано количество воды. Оно зависит от того, какой густоты вам необходим раствор. Водо-цементное отношение дают отдельными таблицами. Например, ниже даны данные о количестве вводы по отношению к килограмму цемента, при условии использования заполнителей средних размеров.

Количество воды для получения бетона требуемой марки при использовании щебня и песка средних размеров

Например, для получения бетона марки М 300 пропорции цемента М 500 и воды определены как 0,61. Это значит что на 1 кг цемента в раствор добавляют 0,61 литра воды (610 мл). При этом получается среднепластичный раствор, который используется чаще всего. >Но при заливке фундаментов или других конструкций с густым армированием может понадобиться пластичный раствор. Тогда при определении количества воды кроме марки цемента необходимо учитывать еще и размеры заполнителей и то, насколько текучим должен быть раствор. Эти данные представлены в таблице ниже.

Количество воды в бетоне в зависимости от размеров щебня /гравия и текучести раствора

Иногда необходимо определить, сколько же цемента вам потребуется для той или иной задачи. Для этого необходимо знать, сколько цемента содержится в кубометре бетона. Данные по маркам бетона и цементов вы найдете в таблице ниже.

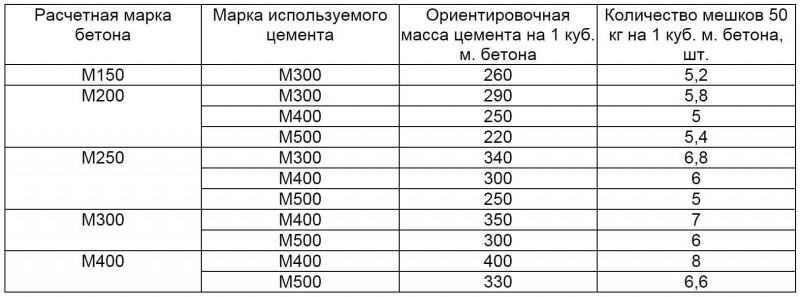

Количество цемента на куб бетона

Укладка и уплотнение бетонной смеси

Основным требованием при бетонировании является послойная укладка бетонной смеси с тщательным уплотнением каждого слоя. Обновлять укладку бетонной смеси можно после достижения бетоном в районе рабочего шва прочности не менее 1,5 МПа. Массивные конструкции бетонируют слоями, толщину которых определяют по формуле:

h = Qt/F

где: h — толщина укладываемого слоя, м.;

Q — интенсивность подачи бетонной смеси, м3 /час;

F — площадь бетонной конструкции, м ;

t- максимальная длительность времени перекрытия ранее уложенного слоя, час.;

t = t1 – t2

где: t1 — промежуток времени между затвором и началом отвердевания цемента, час.

t2 — длительность транспортировки и укладки первой порции бетонной смеси, час.

Для обеспечения уплотнения укладываемого слоя, его толщину принимают не более 1,25 длины рабочей части внутреннего вибратора.

Колонны, стены и перегородки бетонируют ярусами. В пределах яруса бетонную смесь укладывают непрерывно, между ярусами устраивают рабочие швы. Высота яруса принимается 2-3 м.

В балки, прогоны и плиты перекрытий бетонную смесь укладывают, как правило, одновременно. В плитах толщина укладываемого бетонного слоя, составляет 12-25 см.

Арки и своды бетонируют в направлении от пят к замку, одновременно с двух сторон. При пролете более 15 м. бетонную смесь укладывают полосами, длина которых такая же как и продольной оси конструкции. Между полосами оставляют небольшие разрывы, которые заполняют через 5 — 7 дней.

В бетонные подготовки бетонную смесь укладывают широкими полосами между маячными досками сразу на всю высоту.

Основной способ уплотнения смеси — вибрация.

Сущность его заключается в том, что с помощью вибраторов вызывают колебательные движения частиц смеси. В итоге резко снижаются трение и сцепление между ними, смесь приобретает подвижность структурной жидкости, которая стремится занять наименьший объем. Частицы смеси укладываются плотнее в опалубку, выдавливая на поверхность пузырьки воздуха и воды.

В зависимости от способа влияния на бетонную смесь при ее уплотнении различают внутренние, внешние и поверхностные вибраторы.

Внутренние вибраторы наиболее эффективны, их рабочий наконечник при работе окунают в массу, которую уплотняют.

Внешние вибраторы, прикрепляют к опалубке и через нее передают вибрацию на бетонную смесь.

Поверхностные вибраторы устанавливают на уложенный слой смеси.

По мере бетонирования внутренние вибраторы переставляют из одной позиции на другую. Шаг их передвижения составляет 1,5 — 1,75 радиуса действия.

Поверхностные вибраторы переставляют, перекрывая уплотненный участок на 50 — 100 мм

Длительность вибрации для внутренних вибраторов 20 — 40 с; поверхностных 20 — 60 с; внешних — до 60 с.

При бетонировании бетонных и ж/б конструкций неминуемы перерывы в работе. Поэтому устраивают рабочие швы. При возобновлении бетонирования, поверхность ранее уложенного бетона необходимо очистить от грязи и пленки цементного молока, чтобы обнажить крупный заполнитель. На старом затвердевшем бетоне делают насечку. Очищенную поверхность обдувают сжатым воздухом и смачивают водой.

Непосредственно перед возобновлением бетонированрования на подготовленную поверхность наносят слой цементного раствора состава 1:3.

Заполнители — щебень и песок

Состав бетона определяется теми функциями и характеристиками бетона, которые необходимы при его эксплуатации. Наиболее распространенные — песок и щебень. К ним предъявляются не менее жесткие требования, чем к качеству цемента. Иногда используют гальку, но только если она имеет острые грани, а не округлые. При наличии ломанных линий лучше сцепление заполнителя с раствором, в результате прочность бетон имеет значительно выше.

Песок

Строительный песок может быть речным или карьерным. Речной стоит дороже, но он, как правило чище и имеет более однородное строение. Его лучше использовать при составлении бетона для заливки фундамента, стяжки. Для кладки или штукатурки уместно использовать более дешевый карьерный песок.

Кроме происхождения, песок различают по фракциям. Для строительных работ используют крупные или средние. Мелкие и пылеватые не подходят. Нормальный размер зерен песка — от 1,5 мм до 5 мм. Но оптимально в растворе он должен быть более однородным, с разницей в величине зерен в 1-2 мм.

Песок должен быть чистым, лучше с одинаковыми размерами зерен

Важна также чистота песка. В нем точно не должно быть никаких посторонних органических включений — корней, камней, кусков глины и т.п. Нормируется даже содержание пыли. Например, при замесе бетона для фундамента количество загрязнений не должно превышать 5%. Определяется это опытным путем. В полулитровую емкость засыпается 300 мл песка, все заливается водой. Через минуту, когда песчинки осядут вода сливается и заливается снова. Так повторяют до тех пор, пока она не будет прозрачной. После этого определяют, сколько песка осталось. Если разница не более 5%, песок чистый и его можно использовать при замесе бетона для фундамента.

Для тех работ, где наличие глины или извести только плюс — при кладке или штукатурке — особо заботиться о чистоте песка нет необходимости. Органики и камней быть не должно, а наличие глиняной или известковой пыли только сделает раствор более пластичным.

Щебень

Для ответственных конструкция — перекрытий и фундаментов — используется дробленый щебень. Он имеет острые грани, которые лучше сцепляются с раствором, придавая конструкции большую прочность.

Фракции щебня стандартны:

• особо мелкий 3-10 мм;
• мелкий 10-12 мм;
• средний 20-40 мм;
• крупный 40-70 мм.

В замесе щебень используют нескольких фракций — от мелкого до крупного

В бетоне используют одновременно несколько разных фракций. Самый крупный фрагмент не должен превышать 1/3 размера самого маленького элемента заливаемой конструкции. Поясним. Если заливается армированный фундамент, то элемент конструкции, который принимается в расчет — армирование. Находите два элемента, расположенных ближе всех. Самый крупный камень не должен быть больше 1/3 этого расстояния. В случае с заливкой отмостки самый маленький размер — толщина бетонного слоя. Щебень выбираете так, чтобы он был не больше трети ее толщины.

Мелкого щебня должно быть порядка 30%. Остальной объем поделен между средним и крупным в произвольной пропорции

Обращают внимание и на запыленность щебня. Особенно нежелательна известковая пыль

Если ее много, щебень моют, после — сушат, и только после этого засыпают в бетон.

Хранение заполнителей

Понятно, что стройплощадка — не самое чистое и обустроенное место.и песок и щебень часто сгружают прямо на землю. В таком случае при загрузке необходимо следить, чтобы в замес не попадала земля. Даже небольшое ее количество негативно скажется на качестве. Потому желательно насыпать заполнители на твердые площадки.

Также необходимо предохранять их от осадков. В рецептурах бетона количество составляющих дано в расчете на сухие компоненты. Учитывать влажность компонентов учатся с опытом. Если у вас его нет, приходится заботиться о состоянии и укрывать песок и щебень от дождя и росы.

Основная информация

Обычный бетон содержит в себе цемент в качестве основного связующего вещества. Еще одним составляющим, без которого нельзя изготовить бетонную смесь, является простая вода. Чтобы повлиять на консистенцию и прочие свойства, к смеси добавляются другие бетонные примеси. Полная сушка материала может произойти только после затвердевания.

https://youtube.com/watch?v=QVroWDQAJqY

Общая классификация

Виды бетонов и их свойства будут различаться в зависимости от состава, консистенции и свежеуложенности смеси.

Состав смеси определяется многими параметрами. Основные из них — это класс прочности и условия окружающей среды. В обычной бетонной смеси класса прочности С25/30 один кубический метр содержит:

• 285 кг цемента;
• 200 л воды;
• 1900 кг заполнителя.

Это соответствует соотношению смешивания 1:0,6:7.

Консистенция и прочность

Консистенцию свежей бетоносмеси следует выбирать таким образом, чтобы ее можно было без проблем транспортировать и укладывать, не прибегая к сегрегации. Основным свойством этого стройматериала является технологичность. Свежая консистенция должна быть определена до начала строительства и соблюдена во время всего процесса работы. По мере увеличения текучести бетоносмесь становится дороже. При откачивании бетонной смеси консистенция ее должна быть похожа на жидкий пластик.

Прочность на сжатие является одним из важнейших свойств. DIN 1045−1: 2001−07 для армирования железобетонных конструкций обусловливает оценку испытанием через 28 дней на кубиках длиной 15 см (кубики для испытаний) или цилиндрах длиной 30 см с диаметром 15 см.

На основе определенной прочности на сжатие бетонная смесь может быть отнесена к определенным классам прочности. С12/15 имеет характерную прочность на сжатие цилиндра 12 Н/мм² и характерную прочность на сжатие куба 15 Н/мм². В рамках гармонизации европейских стандартов эти конкретные классы прочности в настоящее время стандартизируются по всей Европе.
