Типичные схемы армирования ленточного фундамента

Как залить основание

Чтобы сделать фундамент для деревянного, кирпичного или блочного двухэтажного дома, Вам нужно будет разметить участок. На отмеченной площади не должно быть коммуникаций, т. к. при рытье траншей можно повредить трубы. Выкапываются ямы подобранного размера, после у них уплотняются стенки. Далее, понадобится пошаговое руководство:

1. Независимо от того, какой тип фундамента был выбран, перед тем, как залить его, нужно установить под двухэтажный дом песчано-щебневую подушку. Соедините в равных частях песок и щебень мелкой фракции и засыпьте дно. Утрамбуйте слой, его высота должна составлять не менее трети размера ямы;
2. После начинайте установку арматур. С монолитным основанием удобнее всего работать шахматкой. Соедините в шахматном порядке арматуру и установить по всей площади основания равномерно. Для ленточного подойдут связки из проволоки;

Фото — армирование монолитного фундамента

Для жилого двухэтажного здания очень важно залить опорную систему за один раз. Разделяя работу на этапы, Вы ослабляете общую несущую способность из-за неравномерного застывания раствора;
После накройте строительную площадку пленкой до застывания.. Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги
Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон

Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы

Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги. Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон

Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы

Расчетный этап

На проектной стадии важно квалифицированно рассчитать, какая нужна арматура для ленточного фундамента. Это позволит сформировать надежную основу, обеспечивающую прочностные характеристики возводимого здания при длительном ресурсе эксплуатации

Выполняя расчет на подготовительном этапе работ, следует проанализировать множество факторов:

• особенности почвы в условиях конкретной строительной площадки;
• действующие нагрузки, который воспринимает арматурный каркас;
• масса здания, обусловленная особенностями конструкции и используемыми материалами;
• климатические условия в районе строительства;
• реакцию почвы, связанную с близким расположением грунтовых вод и промерзанием грунта при отрицательной температуре.

Правила армирования ленточного фундамента предусматривают особый подход к выбору материала в основе

По результатам проектных работ определяется диаметр арматуры для ленточного фундамента и принимается решение о степени заглубления основания в грунт:

1. На ограниченную до 0,5 м глубину для твердых почв, не склонных к пучению.
2. На увеличенную ниже уровня промерзания грунта глубину погружения для проблемных почв.

На этом варианты не исчерпываются. Ведь строительная наука не стоит на месте, разрабатываются новые опорные конструкции, обладающие повышенной прочностью. Внедрен и проверен в эксплуатации новый вариант основания, когда монолитная усиленная плита заливается на предварительно выполненный ленточный армированный каркас. Какая лучше конструкция основы, определяют на проектной стадии с учетом конкретных условий реальной местности. В зависимости от особенностей выбранной согласно проекту основы, проектировщиками принимается решение, выполнять ли армирование ленты или производить армирование фундаментной плиты, а также какую арматуру лучше использовать для фундамента.

Пошаговая инструкция по монтажу

Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.

Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.

На подготовительном этапе выполняется:

• разработка чертежей;
• проводятся необходимые расчеты;
• составляется четкий план работ.

Непосредственно перед началом строительства необходимо:

• подготовить стройплощадку,
• убрать мусор и лишнюю растительность,
• обеспечить беспрепятственный доступ для заезда спецтехники на территорию.

Земляные работы

Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.

Перед началом земельных работ необходимо выполнить разметку:

1. определить углы здания,
2. обозначить их маяками,
3. между ними протянуть прочный шнур.

Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.

Устройство подушки

Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).

Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.

Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.

Обустройство подошвы

Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:

1. из готовых блоков ФЛ;
2. путем создания монолитной конструкции.

Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.

Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.

Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.

Укладка блоков

Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.

Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.

Создание армопояса

Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.

Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.

В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.

Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.

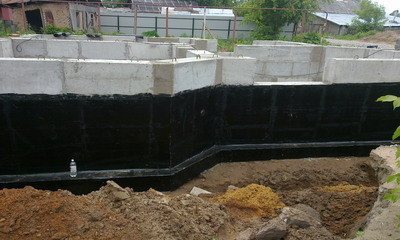

Обустройство гидроизоляции

Допускается использование любых подходящих материалов – как рулонных, так и жидких.

Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.

Расчет количества арматуры для фундамента

Не редко случается так, что арматуру привезли на строительный участок, а когда начинают вязать каркас, оказывается, что ее не хватает. Приходится докупать, платить за доставку, а это уже дополнительные расходы, которые в строительстве частного дома совсем не желательны.

Для того чтобы такого не случилось, необходимо грамотно произвести расчет количества арматуры для фундамента.

Допустим, у нас есть такая схема фундамента:

Давайте попробуем рассчитать количество арматуры для такого ленточного фундамента.

Расчет количества продольной арматуры

Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.

Для начала необходимо найти длину всех стен фундамента, в нашем случае это будет:

6 * 3 + 12 * 2 = 42 м

Так как у нас 4-х стержневая схема армирования, необходимо полученное значение умножить на 4:

Мы получили длину всех продольных стержней арматуры, но не стоит забывать, что:

Для того чтобы учесть этот запуск, существует два способа:

• Составить схему расположения прутов и рассчитать количество таких стыков
• Прибавить около 10-15% к полученной цифре, как правило, этого бывает достаточно.

Воспользуемся вторым вариантом и для того чтобы сделать расчет количества продольной арматуры для фундамента нам необходимо к 168 м прибавить 10%:

Это мы подсчитали количество только продольной арматуры диаметром 12мм, теперь давайте проведем расчет количества поперечных и вертикальных стержней в метрах.

Расчет количества поперечной и вертикальной арматуры для ленточного фундамента

Для расчета количества поперечной и вертикальной арматуры снова обратимся к схеме, из которой видно, что на один «прямоугольник» будет уходить:

0,35 * 2 + 0,90 * 2 = 2,5 м.

Я специально взял с запасом не 0,3 и 0,8, а 0,35 и 0,90 для того чтобы поперечная и вертикальная арматуры немного выходили за получившийся прямоугольник.

Важно: Очень часто при сборке каркаса в уже выкопанной траншее, вертикальную арматуру ставят на дно траншеи, а иногда еще и немного забивают ее в землю, для лучшей устойчивости каркаса. Так вот это необходимо будет учесть, и тогда нужно будет в расчете брать не 0,9м длину вертикальной арматуры, а увеличить ее примерно на 10-20см

Теперь давайте подсчитаем количество таких «прямоугольников» во всем каркасе, учитывая, что на углах и в месте стыковки стен ленточного фундамента будет по 2 таких «прямоугольника».

Для того, чтобы не мучиться с расчетом и не запутаться в куче цифр, можно просто нарисовать схему фундамента и пометить на ней, где у Вас будут расположены «прямоугольники», затем подсчитать их.

Давайте для начала возьмем самую длинную сторону (12 м) и подсчитаем на ней количество поперечной и вертикальной арматуры.

Как видно из схемы у нас на стороне 12 м есть 6 наших «прямоугольников» и две части стены по 5,4 м, на которой будет располагаться еще по 10 перемычек.

Таким образом, у нас выходит:

6 + 10 + 10 = 26 шт.

26 «прямоугольников» на одной стороне 12 м. Аналогичным образом считаем перемычки на стене 6 м и получаем, что на одной шестиметровой стене ленточного фундамента будет 10 перемычек.

Так как 12-ти метровых стен у нас две, а 6-ти метровых – 3, то

26 * 2 + 10 * 3 = 82 штуки.

Помните, у нас по расчету на каждый прямоугольник выходило по 2,5 м арматуры:

Итоговый расчет количества арматуры

Мы определили, что нам необходима продольная арматура диаметром 12 мм , а поперечная и вертикальная будет диаметром 8 мм .

Из предыдущих расчетов мы выяснили, что продольной арматуры нам необходимо 184,8 м , а поперечной и вертикальной – 205 м .

Очень часто случается так, что остается много обрезков арматуры небольших размеров, которые никуда не подойдут. Учитывая это, необходимо покупать арматуры немного больше чем получилось при расчете.

Следуя вышеизложенному правилу, нам необходимо купить 190 – 200 м арматуры диаметром 12 мм и 210-220 м арматуры диаметром 8 мм.

Если арматура осталась – не переживайте, в процессе строительства она вам еще ни один раз пригодится.

Вязка арматурной сетки

Для вязки используется мягкая отожженная стальная проволока толщиной 1-2 мм. Она нарезается на заготовки длиной 25-30 см.

Процесс вязки:

• Отрезок проволоки сгибается пополам. Получившаяся полупетля заводится под перекрестный стык стержней в диагональном направлении.
• Концы полупетли поднимаются вверх, чтобы проволока обхватила соединяемый узел.
• Вязальный крючок острием заводится в петлю, опираясь при этом на другой конец проволоки. Вращательными движениями концы закручиваются, плотно стягивая соединяемые стержни.
• Для вязки продольных соединений используется тот же метод. Отличие лишь в положении проволоки — она обхватывает оба соединяемых стержня в поперечном, а не в диагональном направлении.

Вязальный крючок можно приобрести в магазине, но проще изготовить его самостоятельно. Надо взять кусок стальной проволоки толщиной 405 мм, несколько заострить и загнуть один конец примерно на 1,5-2 см.

Для удобства работы крючок можно слегка выгнуть в средней части. Приемы работы с ним просты, но требуют некоторого навыка, который появляется очень быстро.

Основные требования

Конструктор, занимающийся проектированием плитного основания, должен придерживаться условий армирования, изложенных в СП 52-101-2003.

В нормативном документе содержатся:

• правила расположения и вязания арматурной сетки,
• описание математически расчетов,
• рекомендации по использованию подставок для нижнего слоя и т.д.

Согласно технологическим требованиям, не допускается использование арматуры со следами ржавчины, старой краски и т.д. Чтобы обеспечить высокую адгезию металла с бетоном, применяют стальные стержни периодического сечения. Для фиксации элементов силовой конструкции используют вязальную проволоку или применяют метод сварки: пластиковые хомуты в данном случае ненадежны.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Как выполняется армирование

Для прямых участков важно выбирать целые прутья. Чем меньше стыков и соединений, тем прочнее ленточный фундамент

При формировании углов не допускается перехлест элементов, расположенных перпендикулярно. Арматура должна быть согнута буквой «П» или «Г».

Сборку каркаса можно производить как непосредственно на месте, в котловане, так и за его пределами. Первое может быть не слишком удобно из-за небольшого пространства

Во втором случае важно точно соблюсти все размеры, чтобы впоследствии не заниматься переделками каркаса для ленточного фундамента

Согнуть арматуру под нужными углами в домашних условиях сложно, но возможно. Для этого понадобится отрезок швеллера, в котором вырезаются отверстия болгаркой строго на одной линии. В канавки укладывается прут арматуры. На длинный конец надевается стальная труба, используемая как рычаг. Сгибание требует больших усилий, но позволяет обойтись без покупки листогиба. Перевязка прутьев выполняется проволокой.

Подготовленные для армирования прутья укладываются в траншею в соответствии с описанными выше требованиями после установки опалубки. Ярусы — строго горизонтальны к земле. На следующем этапе, когда установлены и перевязаны все пояса, можно переходить к заливке бетона

Важно следить за тем, чтобы арматура оставалась на своих местах и не сдвигалась. Для частного малоэтажного дома оптимальная марка бетона — М200

После выдержки в соответствии с нормами строительных регламентов ленточный фундамент наберет прочность и будет готов к дальнейшему использованию. Бетон на 28 дней следует закрыть непрозрачной пленкой, беречь от прямых солнечных лучей и периодически смачивать водой.

Чтобы избежать проблем, связанных с пучением грунта, до армирования в траншею на дно засыпаются слоями песка и щебня не менее 10 см. каждый. В противном случае ленточный фундамент не выдержит многочисленных циклов промерзания/оттаивания.

Установка опалубки своими руками

Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.

ШАГ 1: выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.

ШАГ 2: подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома, нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.

ШАГ 3: имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.

Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.

Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.

Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.

Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз

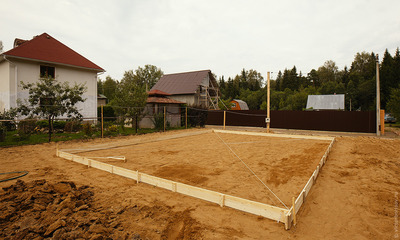

Фотографии опалубки ленточного фундамента

Варианты армирования прямых углов и мест примыканий

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:

Первый способ

Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.

Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага. Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.

Второй способ

Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.

Третий способ

Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы. Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.

Как правильно собрать опалубку для ленточного фундамента из дерева: поэтапный монтаж

При возведении деревянной опалубки лучше всего прибегать к использованию обрезных плит или широкой фанеры. Дальше из этих материалов необходимо совершить сборку щитов требуемых размеров. После этого нужно устроить пазы на их внешних контурах для объединения элементов между собой. Посредством герметика или монтажной пены следует произвести обработку всех стыков. Влажность используемого дерева не должна быть большой. В высоту сделанные щиты не должны превосходить уровень ленты фундамента более чем на 50-70 мм. После проведения подготовительных работ и приобретения необходимых материалов можно приступать к сооружению самой опалубки. Действия нужно выполнять следующим образом:

1. В первую очередь требуется осуществить установку готовых щитов с внешней стороны траншеи и укрепить их раскосами, где в качестве основной фиксирующей составляющей выступает почва или укрепленные столбы. После необходимо совершить прибивание раскосов к щитам, а затем выполнить их установку с соблюдением между ними шага не меньше 1 м. Минимальное допустимое расстояние достигает 30 см для толстых оснований.
2. На следующем этапе при помощи гвоздей или уголков требуется произвести фиксацию перемычек фиксированной протяженности. Их максимальная длина не должна превышать ширины ленты возводимого основания.
3. Аналогичным образом следует выполнить монтаж внутренней части опалубки и совершить стягивание при помощи хомутов, гвоздей или других крепежей.
4. Затем требуется удостовериться в достоверности размещения всех щитов по вертикали и горизонтали. Допускается угол уклона не больше 3°. Помимо этого у них должны отсутствовать прогибы или изгибы. Регулирование щитов нужно производить посредством реек, уровня или строительного гидроуровня. Для фанеры допустимые отклонения могут достигать 0,2 см, а для деревянных досок – до 0,3 см.
5. Дальше можно совершать приготовление и заливание бетонного раствора. После его полного застывания можно выполнять демонтаж опалубки, которую при необходимости можно применять повторно.

Обратите внимание! Перед заливанием бетонного раствора нужно сделать проходы для коммуникаций, для проделывания которых применяются круглые гильзы.

Правильное размещение щитов конструкции также можно регулировать посредством нитей и проволоки обноски, а также крепежных элементов фиксированного вида. Отдавая предпочтение неразборной опалубке, рекомендуется с внутренней стороны пенополистирола выполнить фиксацию планок из древесины, в которые необходимо осуществить установку крепких крючков и арматуру гибко объединить. Таким способом крюки произведут натягивание обеих поверхностей опалубки и закрепят их в требуемом положении.

По завершении монтажа внутреннюю часть конструкции в обязательном порядке надо покрыть в несколько слоев рубероидом, предотвращающим вытекание бетонного раствора, а также обеспечивающим гидроизоляцию ленты. Гидроизоляционный материал необходимо укладывать с углов наклона вниз вблизи подушки из песка, благодаря чему удастся избежать разрыва покрытия в процессе заливки смеси. Верхнюю часть рубероида лучше всего перегибать за верхнюю кромку опалубки, закрепить посредством зажимов, шурупов или при помощи степлера. В таком случае лист способен переносить нагрузку, возникающую при заливании бетонного раствора из автомобильной бетономешалки.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.
