Простая самодельная антенна для приема цифрового телевидения

Пошаговая инструкция

Антенну из провода сделать легко. Главное знать, где надо делать зачистку кабеля и соединять кольцо.

1. От любого свободного конца кабеля отмеряется 5 см. Полностью удаляется изоляция как внешняя, так и внутренняя, которая защищает центральную жилу.Кстати, лучше кабель с медной жилой.

   Экран может быть разного материала и исполнения. Например, проволочная оплетка или сплошной фольгированный материал.

2. Экран плотно соединяется методом скрутки с жилой.
3. От края изоляции, которая осталась на предыдущем этапе, отмеряете 22 см, помечаете. Через 2 см делаете еще пометку. Изоляцию полностью снимаете и удаляете экран. Внутренний изолирующий слой не трогается. Жила оставляется скрытой.
4. С последней отметки на расстоянии 22 см еще раз делается отметка. Аналогично, только уже без удаления экранировки, убирается внешний слой изоляции. Величина отрезка всего 10 мм.
5. Первый скрученный 5-сантиметровый конец плотно обкручивается вокруг зачищенного участка прямо на экран. Чтобы контакт был прочным, можно обжать плоскогубцами.
6. Другой нетронутый кабельный конец вставляется в антенный разъем ТВ. Но, сначала надо смонтировать на него штекер.
7. Нужно постараться придать форму кольца как можно ровнее.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
3. Антенный штекер, соответствующий вашему телевизору.
4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
6. Паяльник, стандартный припой, флюс для пайки алюминия.
7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Народный рейтинг самодельных антенн для цифрового ТВ

Многие уже успели попробовать описанные способы производства антенны на себе. Наилучшие показателями качества и легкости исполнения отличается изделие Харченко. В целом, рейтинг самодельных устройств для дальнего приема выглядит следующим образом:

1. Антенна Харченко.
2. Петля, сделанная из кабеля.
3. Логопериодическая.
4. Тройной квадрат.
5. Устройство из пивных банок или подобных напитков.
6. Волновой канал.
7. Бабочка.

Уровень сложности изготовления пользователем определяется самостоятельно. Поскольку на сигнал влияет не только антенна, но и место жительства — насколько антенна далеко находится от вышки. Самодельные всеволновая антенна может ловить сигнал от 20 км до 100 км. Популярная антенна — 33 см/17 см. Если не получилось с первого раза, попробуйте сделать другую модель. Количество отображаемых каналов также от нее зависит.

Если еще сомневаетесь, что выбрать рационально почитать отзывы на форумах или пообщаться с человеком, который уже успел поставить самодельную антенну в своем доме. А также внимательно выбирайте элементы для ее конструкции. Есть кабели, которые не медные, а просто покрыты сверху этим металлом. Использовать их небезопасно и не надежно. Провод может перегореть в любой момент.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Простейший усилитель собирается на базе одной микросхемы. План такого устройства приведен ниже.

Усилитель на базе схемы МАХ2633

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.

В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

• 100 Ом (R1 и R4);
• 470 Ом (R2);
• 51 кОм (R3);
• 1000 пФ (С1);
• 33 пФ (С2);
• 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.

Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

В процессе сборки потребуются компоненты:

• 51 Ом (R1);
• 10 кОм (R2);
• 15 кОм (R3);
• 1 кОм (R4);
• конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.

В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.

В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.

В схеме усилителя для антенн дальнего радиуса действия используются:

• 680 Ом (R1);
• 75 кОм (R2);
• 1 кОм (R3);
• 150 кОм (R4);
• 100 пФ (С1, С2, С4);
• 6800 пФ (С3);
• 15 пФ (С5);
• 3,3 пФ (С6);
• 100 мкГн (L1);
• 25 мкГн (L2);
• самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

 Загрузка …

Пошаговая инструкция сборки антенны для цифрового ТВ

Есть несколько вариантов обустройства цифровой антенны.

Из кабеля

Устройство данного типа для приема двух мультиплексов собирается следующим образом:

1. Нарезается кабель двумя отрезками 55 и 60 см (размеры определяются путем расчетов). Каждый конец провода зачищается от изоляции и оплетки на 1,5 см. Освобожденное экранирование плотно скручивается в косички. Центральную жилу лучше обрезать до изоляции, чтобы она не соприкасалась с другими элементами.
2. Косички правых концов спаиваются друг с другом, та же процедура проделывается с левыми. После этого получаются 2 кольца разного диаметра.
3. Меньшее кольцо шнура располагается внутри большого, оба закрепляются проволокой на плотной основе. Для нее подойдет фанера или картон.
4. Зачищается конец главного кабеля с необходимой длиной особым способом: оплетка длиной 1,5 см скручивается, центральная жила освобождается от нее на 1 см.
5. Оплетка главного кабеля соединяется при помощи паяльника с левой частью антенны.
6. Центральная жила кабеля соединяется с концом оплетки правой части и запаивается.
7. Соединения изолируются при помощи изоленты.

Изготовление антенны из кабеля

Антенна с такими параметрами должна принимать каналы двух мультиплексов.

Из картонной коробки

Алгоритм действий:

1. Из коробки вырезаются прямоугольники 25х30 см.
2. Изготавливаются отрезки из фольги того же размера.
3. Фольга аккуратно (без волн и зазоров) клеится к картону.
4. В углах заготовок вырезаются отверстия.
5. К обоим отверстиям подводятся внутренний и внешний контуры.
6. Контакты закрепляются в отверстиях болтами.

После сборки и подключения к телевизору необходимо вычислить и место расположения ретранслятора, и расстояние между прямоугольниками, которые должны быть параллельны друг другу. Когда сигнал будет принят, оба нужно зафиксировать на одном каркасе.

Из пивных банок

Изготавливается следующим образом:

1. Просверливаются шурупом или пробиваются шилом отверстия в донышке банок.
2. Банки располагаются параллельно друг другу дном наружу.
3. Кабель зачищается на длину в 3 банки + 20 см без повреждения оплетки, протаскивается через отверстия и на внешней стороне закрепляется болтами.
4. На выходе из отверстий кабель фиксируется проволокой.
5. Банки не сильно закрепляются одним мотком скотча на крестообразном или Т-образном каркасе из дерева.
6. К кабелю подсоединяется штекер, тот вставляется в приставку или гнездо телевизора.
7. Корректируется расстояние между банками путем их перемещения по горизонтальной планке каркаса.
8. После подключения и определения расположения ретранслятора банки крепко фиксируются скотчем к каркасу.

ТВ-антенна из пивных банок.

Антенна «Восьмерка»

Устройство представляет собой биквадрат и отличается хорошим приемом прямого сигнала при неблагоприятной погоде. Главное условие для создания действующей антенны — правильный расчет сторон квадратов. Для просмотра цифрового телевидения в Москве его сторона должна составлять 15 см, периметр — 60 см.

Собирается устройство следующим образом:

1. Кусок медной проволоки длиной 120 см обрезается на две части, из них формируется 2 квадрата.
2. Квадраты стыкуются одним углом, объединяясь в единую конструкцию, при этом они изолируются между собой.
3. Конструкция, принявшая форму восьмерки, фиксируется на плоском каркасе.
4. К точкам соединения подводится передающий кабель.
5. Ведется поиск сигнала.

Антенна в виде восьмерки.

Двойной или тройной квадрат

Приемное устройство имеет рамочный тип из двух или трех квадратов, расположенных для усиления параллельно друг к другу. Используется в условиях близкого расположения вышки, но присутствия помех от вещания на других частотах. Алгоритм сборки:

1. Из трубок изготавливаются квадраты, которые устанавливаются на каркасе из дерева или фанеры.
2. Они соединяются любым токопроводящим элементом (в его роли может выступить сам оголенный кабель).
3. Кабель, каркас, штекер и рамки крепятся друг к другу.
4. Расстояние между квадратами регулируется при поиске сигнала.

Антенна «Бабочка»

Данный тип антенны сложнее других, поэтому предварительно можно сделать чертеж. Используется для установки на улице. Собирается по такой схеме:

1. На деревянной палке длиной 70 см шириной 4 см и толщиной от 2 см наносят 4 точки по прямой линии на удалении 20 см друг от друга.
2. На палке от точек наносятся перпендикулярные к каркасу линии под углом 30°.
3. Из проволоки изготавливается 8 усиков длиной 15 см, они фиксируются болтами на каркасе — по 4 с каждой стороны. Каждый из усиков должен располагаться по разметке под углом 30° к прямой линии на каркасе.
4. Места крепления соединяются между собой.
5. К нижним выводам подключается кабель.

Антенна бабочка своими руками.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

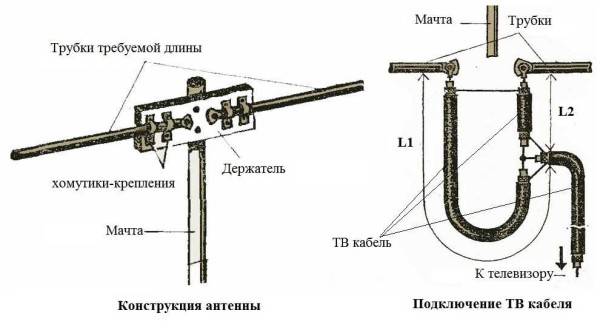

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Антенна из проволоки

Многие дачники задаются вопросом, можно ли сделать телевизионную антенну из проволоки и как. Можно. Антенна из медной или латунной проволоки для телевизора – это довольно простая конструкция.

Проволоку для самодельной конструкции телевизора нужно хорошо зачистить от изоляции и присоединить один к батарее, а другой к телеприемнику. Такое приспособление способно принимать около пяти каналов. Присоединение комнатной антенны своими руками к трубе батареи необходимо для обеспечения более мощного сигнала приема.

Для того чтобы изготовить самодельную антенну из проволоки вам понадобиться:

• два куска медной проволоки, ширина которой равна 4 миллиметрам, а длина – 180 сантиметрам;
• отрезок фанеры, габаритами 150на 150 мм;
• дрель;
• усилитель;
• провод;
• арматура;
• саморезы.

Сделать такую ТВ-антенну можно следующим образом:

1. Первым делом необходимо придать проволоке форму двух ромбов, сторона которых равна 45 сантиметров.
2. Далее фиксируем фигуры на основе. Для этого требуется закрепить расплющенный конец проволоки болтами к точке крепления.
3. Если вы применяете для основы металл, то для фиксирования элементов конструкции вам понадобиться сварка.
4. Далее следует зафиксировать усилитель и закрепить на нем провод.
5. Затем вся конструкция крепится к мачте, которую проще выполнить из металлической трубы.
6. Последним этапом изготовления ТВ-антенны из подручных средств является обработка всего приспособления от коррозии.

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.

Последовательность изготовления изделия:

1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).

Процедура изготовления:

1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
2. Зачеканить один конец трубки.
3. Наполнить полость песком.
4. Зачеканить вторую сторону.
5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.
